1. Sismos e Interior da terra

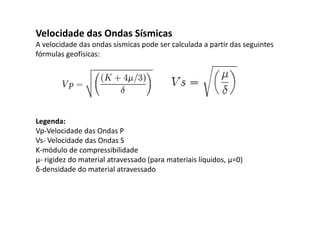

2. Velocidade das Ondas Sísmicas
A velocidade das ondas sísmicas pode ser calculada a partir das seguintes
fórmulas geofísicas:
Legenda:
Vp-Velocidade das Ondas P
Vs- Velocidade das Ondas S
K-módulo de compressibilidade
µ- rigidez do material atravessado (para materiais líquidos, μ=0)
δ-densidade do material atravessado

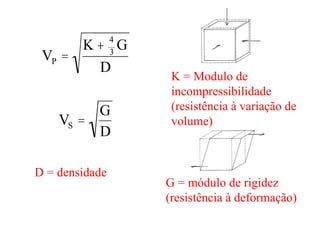

3. VP =
K + 4
3
G
D
VS =
G
D
K = Modulo de
incompressibilidade
(resistência à variação de
volume)
G = módulo de rigidez
(resistência à deformação)
D = densidade

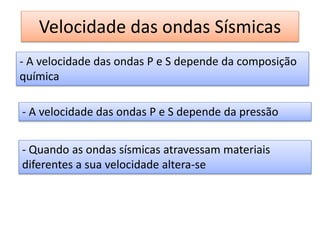

4. Velocidade das ondas Sísmicas
- A velocidade das ondas P e S depende da composição
química
- A velocidade das ondas P e S depende da pressão
- Quando as ondas sísmicas atravessam materiais
diferentes a sua velocidade altera-se

5. Velocidade das ondas Sísmicas
- o estudo da variação de comportamento das ondas
sísmicas no interior da Terra...

6. Refração
Reflexão
Refração e
reflexão
de um
raio laser
entre 3
meios
vidro-
água- ar

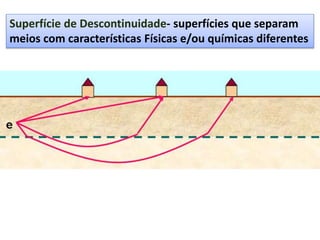

7. Superfície de Descontinuidade- superfícies que separam
meios com características Físicas e/ou químicas diferentes

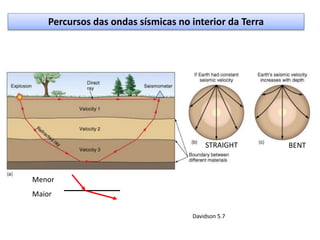

9. Percursos das ondas sísmicas no interior da Terra
Davidson 5.7
Menor
Maior
STRAIGHT BENT

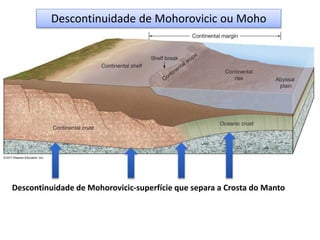

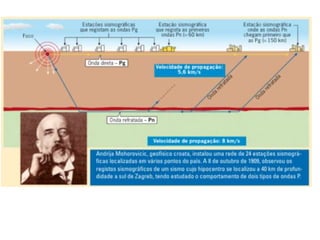

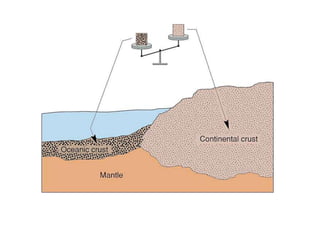

10. Descontinuidade de Mohorovicic ou Moho
Descontinuidade de Mohorovicic-superfície que separa a Crosta do Manto

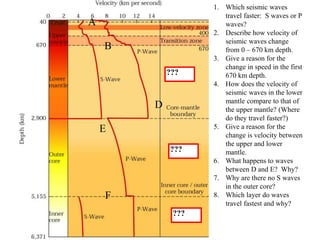

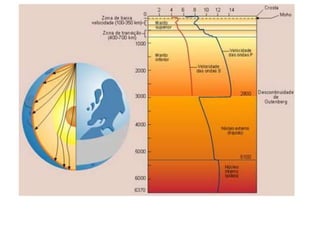

13. ???
???
A
B
D
E
F
1. Which seismic waves
travel faster: S waves or P
waves?
2. Describe how velocity of
seismic waves change
from 0 – 670 km depth.
3. Give a reason for the
change in speed in the first
670 km depth.
4. How does the velocity of
seismic waves in the lower
mantle compare to that of
the upper mantle? (Where
do they travel faster?)
5. Give a reason for the
change is velocity between
the upper and lower
mantle.
6. What happens to waves
between D and E? Why?
7. Why are there no S waves
in the outer core?
8. Which layer do waves
travel fastest and why?
???

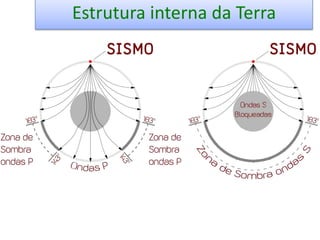

14. Estrutura interna da Terra

15. 15
www.santy.cm.pt/alexandracardoso
http://www.facebook.com/alexandra.cardoso.754
Zonas de sombra

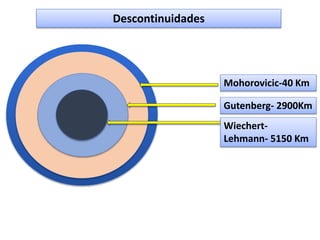

16. Descontinuidades
Gutenberg- 2900Km
Mohorovicic-40 Km
Wiechert-
Lehmann- 5150 Km

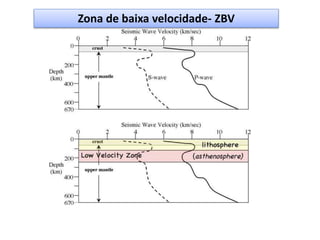

17. Zona de baixa velocidade- ZBV

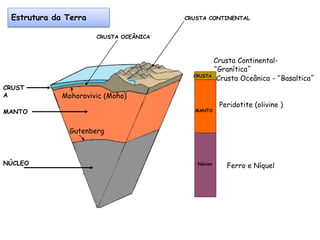

19. Estrutura da Terra
CRUSTA
MANTO
NÚCLEO
MANTO
Núcleo
CRUST
A
CRUSTA CONTINENTAL
CRUSTA OCEÂNICA
Peridotite (olivine )
Mohorovivic (Moho)
Crusta Continental-
“Granítica”
Crusta Oceânica - “Basaltica”
Ferro e Níquel
Gutenberg

20. MESOSFERA
Núcleo
Interno
Núcleo
externo
ASTENOSFERA
LITOSFERA
Sólido
Líquido
Sólida
Parcialmente fundida (1-5% fundido)
sólida (rochosa, rígida e quebradiça)
CRUSTA
MANTo
Núcleo
Estrutura da Terra
Endosfera

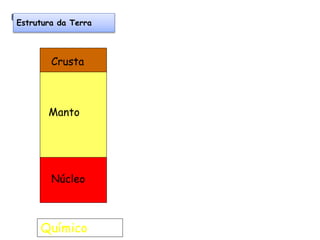

21. Earth Structure
Químico
Manto
Núcleo
Crusta
Estrutura da Terra

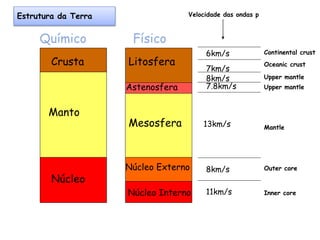

22. Químico
Manto
Núcleo
Crusta
Físico
Litosfera
Astenosfera
Mesosfera
Núcleo Externo
6km/s
7km/s
8km/s
Continental crust
Oceanic crust
Upper mantle
7.8km/s Upper mantle
13km/s
8km/s
11km/s
Mantle
Outer core
Inner core
Velocidade das ondas p
Estrutura da Terra
Núcleo Interno

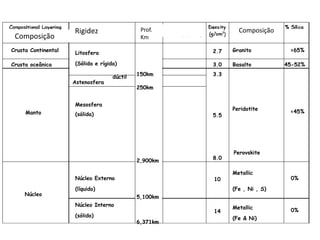

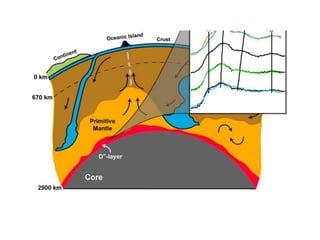

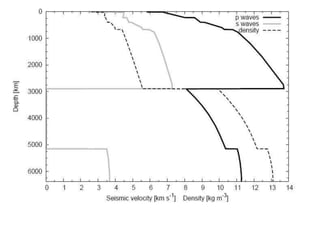

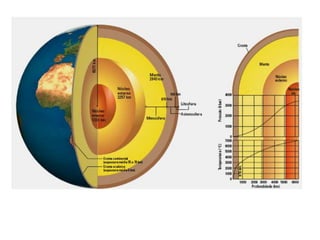

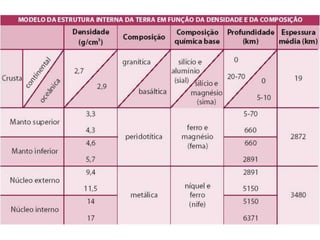

27. Crusta Continental
Crusta oceânica
Manto
Núcleo
Granito
Basalto
Peridotite
Metallic
(Fe , Ni , S)
Metallic
(Fe & Ni)
Litosfera
(Sólida e rígida)
Astenosfera
dúctil
Mesosfera
(sólida)
Núcleo Externo
(líquido)
Núcleo Interno
(sólido)
150km
250km
2,900km
5,100km
6,371km
2.7
3.0
3.3
5.5
8.0
10
14
>65%
45-52%
<45%
0%
0%
Perovskite
Composição
Rigidez Prof.
Km
Composição
