1. Modelo e Dinâmica da Estrutura
Interna da Geosfera: Contributo da
Sismologia

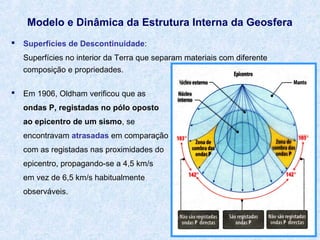

2. Modelo e Dinâmica da Estrutura Interna da Geosfera

Superfícies de Descontinuidade:
Superfícies no interior da Terra que separam materiais com diferente
composição e propriedades.

Em 1906, Oldham verificou que as
ondas P, registadas no pólo oposto
ao epicentro de um sismo, se
encontravam atrasadas em comparação
com as registadas nas proximidades do
epicentro, propagando-se a 4,5 km/s
em vez de 6,5 km/s habitualmente
observáveis.

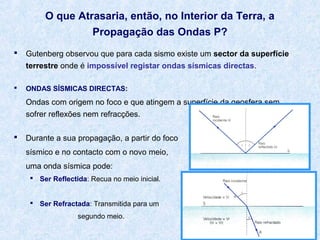

3. O que Atrasaria, então, no Interior da Terra, a
Propagação das Ondas P?

Gutenberg observou que para cada sismo existe um sector da superfície
terrestre onde é impossível registar ondas sísmicas directas.

ONDAS SÍSMICAS DIRECTAS:
Ondas com origem no foco e que atingem a superfície da geosfera sem
sofrer reflexões nem refracções.

Durante a sua propagação, a partir do foco
sísmico e no contacto com o novo meio,
uma onda sísmica pode:
 Ser Reflectida: Recua no meio inicial.
 Ser Refractada: Transmitida para um
segundo meio.

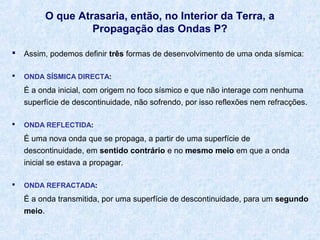

4. O que Atrasaria, então, no Interior da Terra, a
Propagação das Ondas P?

Assim, podemos definir três formas de desenvolvimento de uma onda sísmica:

ONDA SÍSMICA DIRECTA:
É a onda inicial, com origem no foco sísmico e que não interage com nenhuma
superfície de descontinuidade, não sofrendo, por isso reflexões nem refracções.

ONDA REFLECTIDA:
É uma nova onda que se propaga, a partir de uma superfície de
descontinuidade, em sentido contrário e no mesmo meio em que a onda
inicial se estava a propagar.

ONDA REFRACTADA:
É a onda transmitida, por uma superfície de descontinuidade, para um segundo
meio.

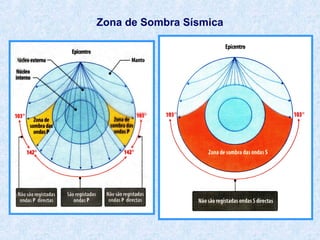

5. Zona de Sombra Sísmica

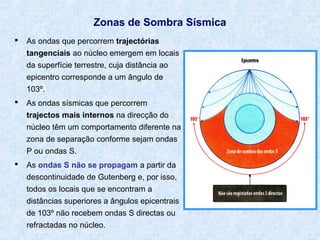

6. Zonas de Sombra Sísmica

As ondas que percorrem trajectórias
tangenciais ao núcleo emergem em locais
da superfície terrestre, cuja distância ao
epicentro corresponde a um ângulo de
103º.

As ondas sísmicas que percorrem
trajectos mais internos na direcção do
núcleo têm um comportamento diferente na
zona de separação conforme sejam ondas
P ou ondas S.

As ondas S não se propagam a partir da
descontinuidade de Gutenberg e, por isso,
todos os locais que se encontram a
distâncias superiores a ângulos epicentrais
de 103º não recebem ondas S directas ou
refractadas no núcleo.

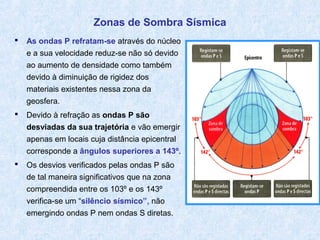

7. Zonas de Sombra Sísmica

As ondas P refratam-se através do núcleo
e a sua velocidade reduz-se não só devido
ao aumento de densidade como também
devido à diminuição de rigidez dos
materiais existentes nessa zona da
geosfera.

Devido à refração as ondas P são
desviadas da sua trajetória e vão emergir
apenas em locais cuja distância epicentral
corresponde a ângulos superiores a 143º.

Os desvios verificados pelas ondas P são
de tal maneira significativos que na zona
compreendida entre os 103º e os 143º
verifica-se um “silêncio sísmico”, não
emergindo ondas P nem ondas S diretas.

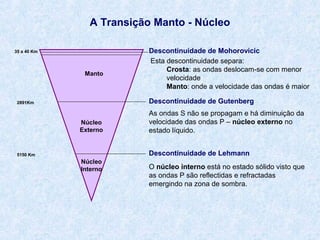

8. A Transição Manto - Núcleo
35 a 40 Km
Manto
Descontinuidade de Mohorovicic
Esta descontinuidade separa:
Crosta: as ondas deslocam-se com menor
velocidade
Manto: onde a velocidade das ondas é maior
Descontinuidade de Gutenberg
2891Km
Núcleo
Externo
As ondas S não se propagam e há diminuição da
velocidade das ondas P – núcleo externo no
estado líquido.
Descontinuidade de Lehmann
5150 Km
Núcleo
Interno
O núcleo interno está no estado sólido visto que
as ondas P são reflectidas e refractadas
emergindo na zona de sombra.

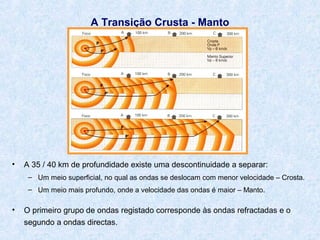

9. A Transição Crusta - Manto
•
A 35 / 40 km de profundidade existe uma descontinuidade a separar:
– Um meio superficial, no qual as ondas se deslocam com menor velocidade – Crosta.
– Um meio mais profundo, onde a velocidade das ondas é maior – Manto.
•
O primeiro grupo de ondas registado corresponde às ondas refractadas e o
segundo a ondas directas.

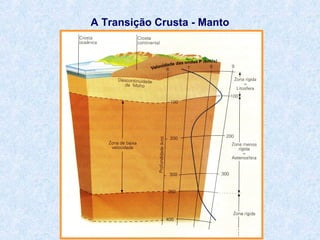

10. A Transição Crusta - Manto
