O documento descreve o modelo físico da estrutura interna da Terra, incluindo suas principais camadas e descontinuidades. Ele discute a crosta, astenosfera, mesosfera, e núcleo interno e externo, bem como as descontinuidades de Mohorovicic, Gutenberg e Lehmann que separam essas camadas.

1. Disciplina Biologia/GeologiaProfessora: Joana Correia Modelo Físico da TerraRamada,24 Janeiro 2011

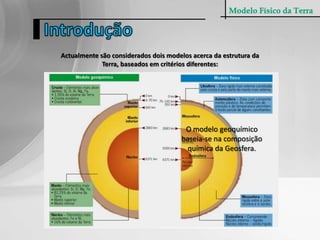

2. Modelo Físico da TerraIntroduçãoActualmente são considerados dois modelos acerca da estrutura da Terra, baseados em critérios diferentes:O modelo físico tem como base a propriedade física dos materiais.O modelo geoquímico baseia-se na composição química da Geosfera.

3. Modelo Físico da TerraCamadas do interior da TerraDiferentes representações do Modelo Físico.

4. Modelo Físico da TerraModelo Físico da TerraCamadas do interior da TerraA crosta terrestre é a zona mais superficial e de menor densidade (d=2,7 g/cm3a 2,9 g/cm3). Com base na velocidade de propagação das ondas sísmicas, chegou-se à conclusãoque à profundidade de 17 Km haveria uma variação na velocidade de propagação das ondas, o que pressupõe a alteração das características do material e por conseguinte a existência de uma descontinuidade, designada Descontinuidade de Conrad.Descontinuidade de Conrad

5. Modelo Físico da TerraCamadas do interior da TerraA Astenosfera é uma zona plástica constituída por rochas em fusão. As velocidades das ondas sísmicas P medidas nesta camada estão entre 8,0 e 8,2 km/sAstenosfera

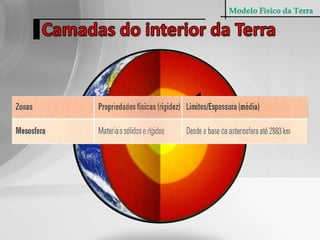

6. Modelo Físico da TerraCamadas do interior da TerraMesosfera

7. Modelo Físico da TerraCamadas do interior da TerraO núcleo constitui a zona central, essencialmente formado por ferro e níquel. Com base nas propriedades físicas, é possível distinguir duas zonas: núcleo interno, sólido, e núcleo externo, líquido.Sup. Descontinuidade de MohoSup. Descontinuidade de GutenbergSup. Descontinuidade de Lehmann

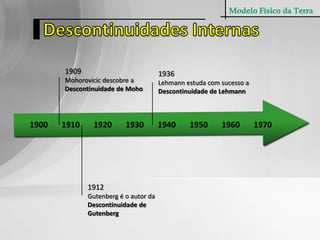

8. Modelo Físico da TerraDescontinuidades Internas1909Mohorovicic descobre a Descontinuidade de Moho1936Lehmann estuda com sucesso a Descontinuidade de Lehmann1900 1910 1920 1930 1940 1950 1960 19701912Gutenberg é o autor da Descontinuidade de Gutenberg

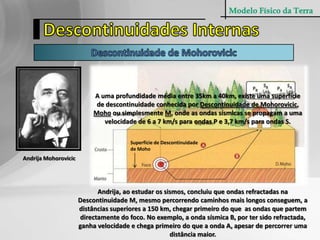

9. Modelo Físico da TerraDescontinuidades InternasDescontinuidade de MohorovicicA uma profundidade média entre 35km a 40km, existe uma superfície de descontinuidade conhecida por Descontinuidade de Mohorovicic, Moho ou simplesmente M, onde as ondas sísmicas se propagam a uma velocidade de 6 a 7 km/s para ondas P e 3,7 km/s para ondas S.Superfície de Descontinuidade de Moho Andrija MohorovicicAndrija, ao estudar os sismos, concluiu que ondas refractadas na Descontinuidade M, mesmo percorrendo caminhos mais longos conseguem, a distâncias superiores a 150 km, chegar primeiro do que as ondas que partem directamente do foco. No exemplo, a onda sísmica B, por ter sido refractada, ganha velocidade e chega primeiro do que a onda A, apesar de percorrer uma distância maior.

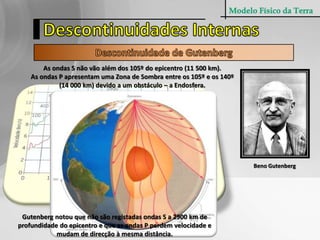

10. Modelo Físico da TerraDescontinuidades InternasDescontinuidade de GutenbergAs ondas S não vão além dos 105º do epicentro (11 500 km).As ondas P apresentam uma Zona de Sombra entre os 105º e os 140º (14 000 km) devido a um obstáculo – a Endosfera.Beno GutenbergGutenberg notou que não são registadas ondas S a 2900 km de profundidade do epicentro e que as ondas P perdem velocidade e mudam de direcção à mesma distância.

11. Modelo Físico da TerraDescontinuidades InternasDescontinuidade de LehmannInge LehmannLehmann, ao analisar um sismo que ocorreu em 1929, verificou que houve registo de algumas ondas P na Zona de Sombra, que explicou dever-se a um núcleo interno, no estado sólido.

12. FIMTrabalho realizado por:10ºCCTBAlexandre Tiountchik nº1Diogo Araújo nº8Gonçalo Martins nº10Roman Krasnevsky nº20Rui Belo nº21
