Linux Essenciais and System Administration

Key Knowledge Areas
Connecting machines and resources

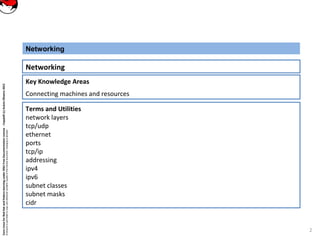

Networking
Networking
Terms and Utilities
network layers
tcp/udp
ethernet
ports
tcp/ip
addressing
ipv4
ipv6
subnet classes
subnet masks
cidr
2

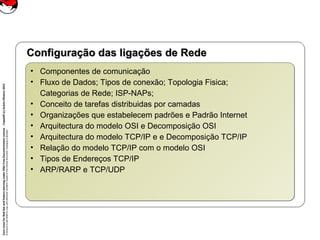

Configuração das ligações de RedeConfiguração das ligações de Rede
• Componentes de comunicação
• Fluxo de Dados; Tipos de conexão; Topologia Fisica;
Categorias de Rede; ISP-NAPs;
• Conceito de tarefas distribuidas por camadas
• Organizações que estabelecem padrões e Padrão Internet
• Arquitectura do modelo OSI e Decomposição OSI
• Arquitectura do modelo TCP/IP e e Decomposição TCP/IP
• Relação do modelo TCP/IP com o modelo OSI
• Tipos de Endereços TCP/IP
• ARP/RARP e TCP/UDP
• Componentes de comunicação
• Fluxo de Dados; Tipos de conexão; Topologia Fisica;
Categorias de Rede; ISP-NAPs;
• Conceito de tarefas distribuidas por camadas
• Organizações que estabelecem padrões e Padrão Internet
• Arquitectura do modelo OSI e Decomposição OSI
• Arquitectura do modelo TCP/IP e e Decomposição TCP/IP
• Relação do modelo TCP/IP com o modelo OSI
• Tipos de Endereços TCP/IP
• ARP/RARP e TCP/UDP

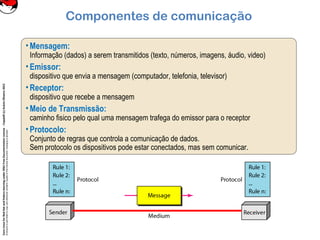

Componentes de comunicação
• Mensagem:
Informação (dados) a serem transmitidos (texto, números, imagens, áudio, video)
• Emissor:
dispositivo que envia a mensagem (computador, telefonia, televisor)
• Receptor:
dispositivo que recebe a mensagem
• Meio de Transmissão:
caminho fisico pelo qual uma mensagem trafega do emissor para o receptor
• Protocolo:
Conjunto de regras que controla a comunicação de dados.
Sem protocolo os dispositivos pode estar conectados, mas sem comunicar.

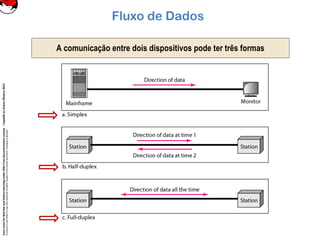

Fluxo de Dados
A comunicação entre dois dispositivos pode ter três formas

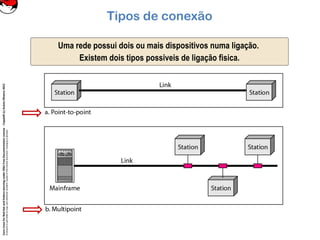

Uma rede possui dois ou mais dispositivos numa ligação.
Existem dois tipos possiveis de ligação fisica.
Tipos de conexão

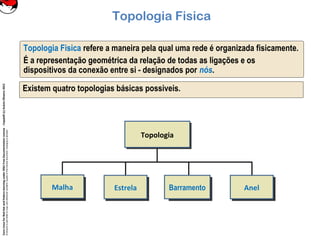

Topologia Fisica
Topologia Fisica refere a maneira pela qual uma rede é organizada fisicamente.
É a representação geométrica da relação de todas as ligações e os
dispositivos da conexão entre si - designados por nós.
Existem quatro topologias básicas possiveis.
Malha Estrela Barramento Anel
Topologia

MalhaEstrelaBarramentoAnelHibrida

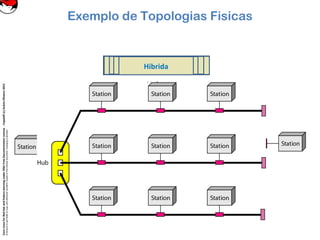

Exemplo de Topologias Fisicas

Categorias de Rede
Existem duas categorias principais de rede, redes locais e redes de ampla
abrangência, geográficamente distribuidas.
A categoria na qual um a rede pertence é determinada pelo seu tamanho.
LAN: Uma rede local privada que interliga dispositivos num escritório, prédio.
O tamanho é limitado a alguns quilômetros, utiliza apenas um tipo de transmissão.
A topologia mais comum é a de Barramento, Anel, ou Estrela.
WAN: Uma rede de ampla abragência que possibilita transmissão por grandes
áreas geográficas.
Assume duas formas WAN Comutada e WAN Ponto-a-Ponto.
WAN comutada: rede complexa que conecta os sistemas finais e, geralmente,
é formada por um Router – um dispositivo de conexão entre redes – que se
conecta a outra LAN ou WAN.

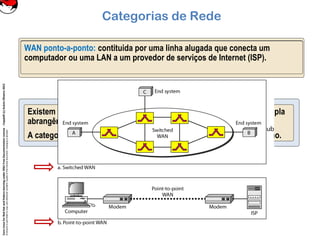

WAN ponto-a-ponto: contituida por uma linha alugada que conecta um
computador ou uma LAN a um provedor de serviços de Internet (ISP).

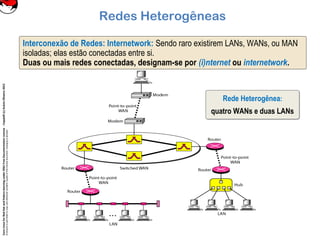

Interconexão de Redes: Internetwork: Sendo raro existirem LANs, WANs, ou MAN
isoladas; elas estão conectadas entre si.
Duas ou mais redes conectadas, designam-se por (i)nternet ou internetwork.
Rede Heterogênea:
quatro WANs e duas LANs
Rede Heterogênea:
quatro WANs e duas LANs
Redes Heterogêneas

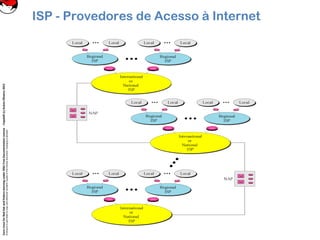

ISP - Provedores de Acesso à Internet

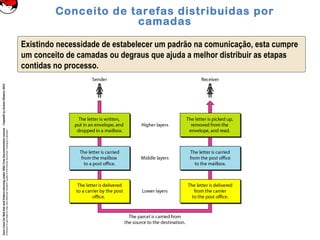

Existindo necessidade de estabelecer um padrão na comunicação, esta cumpre
um conceito de camadas ou degraus que ajuda a melhor distribuir as etapas
contidas no processo.
Conceito de tarefas distribuidas por
camadas

Internet Society (ISOC)
Internet Architecture Board (IAB)
Internet Engineering Task Force (IETF)
Internet Research Task Force (IRTF)
Internet Assigned Numbers Authority (IANA)
Names and Numbers (ICANN)

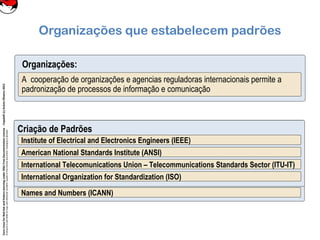

Organizações que estabelecem padrões
Organizações:
A cooperação de organizações e agencias reguladoras internacionais permite a
padronização de processos de informação e comunicação
Criação de Padrões
Institute of Electrical and Electronics Engineers (IEEE)
American National Standards Institute (ANSI)
International Telecomunications Union – Telecommunications Standards Sector (ITU-IT)
International Organization for Standardization (ISO)

Padrão Internet
Standards:
Um padrão internet é testado exaustivamente na sua especificidade. Existindo um
procedimento pelo qual uma especificidade atinge o estatuto de padrão Internet.
A especificação começa como um esboço (Internet Draft), ie. um documento sem
estatuto oficial com seis meses de tempo de vida. Este Draft é publicado como um
RFC (Request for Comment) para maturação e classificação de acordo com o
seu nível.

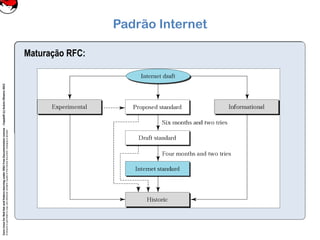

Maturação RFC:

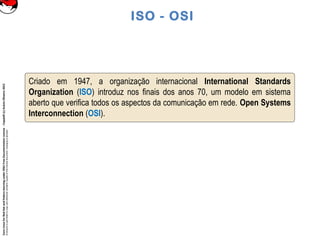

ISO - OSI
Criado em 1947, a organização internacional International Standards
Organization (ISO) introduz nos finais dos anos 70, um modelo em sistema
aberto que verifica todos os aspectos da comunicação em rede. Open Systems
Interconnection (OSI).

Open System Interconnection: Constituido por sete camadas que
definem as tarefas gerais efectuadas na comunicação em rede.
Open System Interconnection: Constituido por sete camadas que

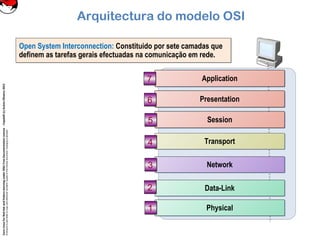

Arquitectura do modelo OSI
OSI
ApplicationApplication
TransportTransport
NetworkNetwork
Data-LinkData-Link
PresentationPresentation
SessionSession
PhysicalPhysical
77
33
44
55
66
22
11

77
33
44
55
66
22
11
77
33
44
55
66
22
11

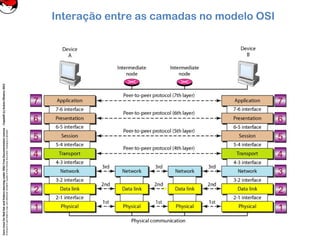

Interação entre as camadas no modelo OSI

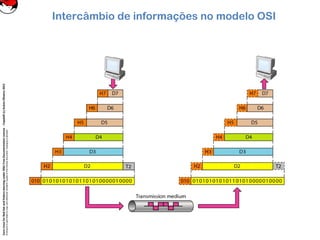

Intercâmbio de informações no modelo OSI

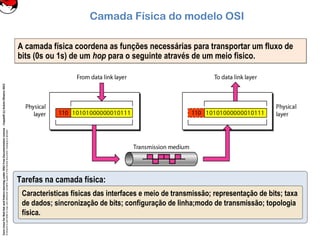

A camada física coordena as funções necessárias para transportar um fluxo de
bits (0s ou 1s) de um hop para o seguinte através de um meio fisico.
A camada física coordena as funções necessárias para transportar um fluxo de
bits (0s ou 1s) de um hop para o seguinte através de um meio fisico.
Camada Física do modelo OSI
Tarefas na camada física:
Caracteristicas físicas das interfaces e meio de transmissão; representação de bits; taxa
de dados; sincronização de bits; configuração de linha;modo de transmissão; topologia
física.

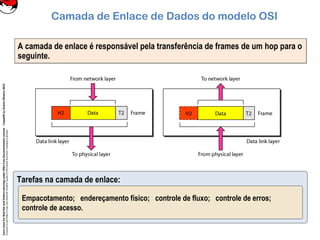

A camada de enlace é responsável pela transferência de frames de um hop para o
seguinte.
A camada de enlace é responsável pela transferência de frames de um hop para o
seguinte.
Camada de Enlace de Dados do modelo OSI
Tarefas na camada de enlace:
Empacotamento; endereçamento físico; controle de fluxo; controle de erros;
controle de acesso.

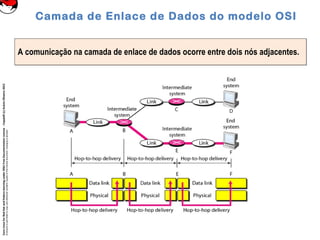

A comunicação na camada de enlace de dados ocorre entre dois nós adjacentes.A comunicação na camada de enlace de dados ocorre entre dois nós adjacentes.
Camada de Enlace de Dados do modelo OSI

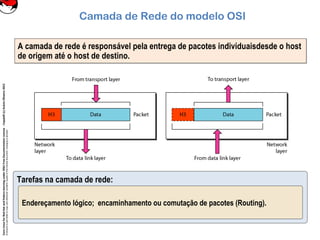

A camada de rede é responsável pela entrega de pacotes individuaisdesde o host
de origem até o host de destino.
A camada de rede é responsável pela entrega de pacotes individuaisdesde o host
de origem até o host de destino.
Camada de Rede do modelo OSI
Tarefas na camada de rede:
Endereçamento lógico; encaminhamento ou comutação de pacotes (Routing).

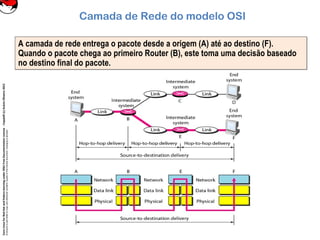

A camada de rede entrega o pacote desde a origem (A) até ao destino (F).
Quando o pacote chega ao primeiro Router (B), este toma uma decisão baseado
no destino final do pacote.
A camada de rede entrega o pacote desde a origem (A) até ao destino (F).
Quando o pacote chega ao primeiro Router (B), este toma uma decisão baseado
no destino final do pacote.
Camada de Rede do modelo OSI

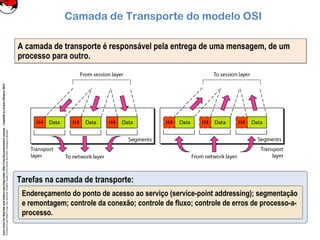

A camada de transporte é responsável pela entrega de uma mensagem, de um
processo para outro.
A camada de transporte é responsável pela entrega de uma mensagem, de um
processo para outro.
Camada de Transporte do modelo OSI
Tarefas na camada de transporte:
Endereçamento do ponto de acesso ao serviço (service-point addressing); segmentação
e remontagem; controle da conexão; controle de fluxo; controle de erros de processo-a-
processo.

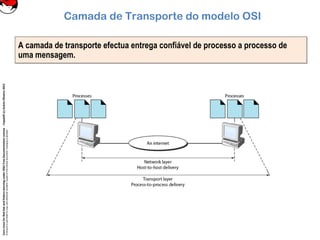

A camada de transporte efectua entrega confiável de processo a processo de
uma mensagem.
A camada de transporte efectua entrega confiável de processo a processo de
uma mensagem.
Camada de Transporte do modelo OSI

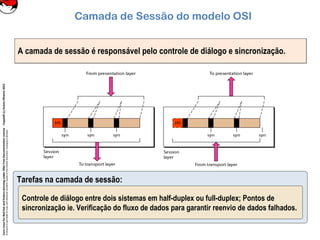

A camada de sessão é responsável pelo controle de diálogo e sincronização.A camada de sessão é responsável pelo controle de diálogo e sincronização.
Camada de Sessão do modelo OSI
Tarefas na camada de sessão:
Controle de diálogo entre dois sistemas em half-duplex ou full-duplex; Pontos de
sincronização ie. Verificação do fluxo de dados para garantir reenvio de dados falhados.

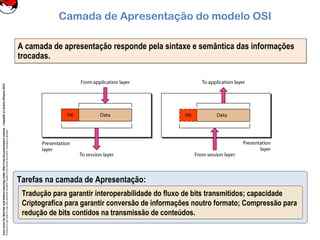

A camada de apresentação responde pela sintaxe e semântica das informações
trocadas.
A camada de apresentação responde pela sintaxe e semântica das informações
trocadas.
Camada de Apresentação do modelo OSI
Tarefas na camada de Apresentação:
Tradução para garantir interoperabilidade do fluxo de bits transmitidos; capacidade
Criptografica para garantir conversão de informações noutro formato; Compressão para
redução de bits contidos na transmissão de conteúdos.

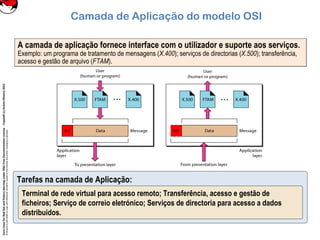

A camada de aplicação fornece interface com o utilizador e suporte aos serviços.
Exemplo: um programa de tratamento de mensagens (X.400); serviços de directorias (X.500); transferência,
acesso e gestão de arquivo (FTAM).
A camada de aplicação fornece interface com o utilizador e suporte aos serviços.
Exemplo: um programa de tratamento de mensagens (X.400); serviços de directorias (X.500); transferência,
acesso e gestão de arquivo (FTAM).
Camada de Aplicação do modelo OSI
Tarefas na camada de Aplicação:
Terminal de rede virtual para acesso remoto; Transferência, acesso e gestão de
ficheiros; Serviço de correio eletrónico; Serviços de directoria para acesso a dados
distribuidos.

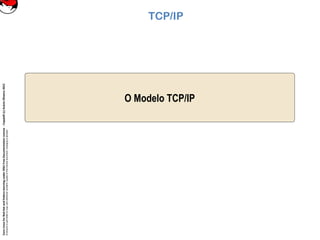

TCP/IP
O Modelo TCP/IP

Arquitectura TCP/IP
TransportTransport
Internet / NetworkInternet / Network
EthernetEthernet
Frame
Relay
Frame
Relay
Token
Ring
Token
Ring ATMATM
HTTPHTTP FTPFTP SMTPSMTP DNSDNS POP3POP3 SNMPSNMP
Conjunto Protocolar TCP/IP
TCPTCP UDPUDP
IPv6IPv6IPv4IPv4
ARPARP
IGMPIGMP
ICMPICMP
Network InterfaceNetwork Interface
TCP/IP: Constituido por quatro camadas host-rede, internet, transporte e aplicação que
TCP/IP: Constituido por quatro camadas host-rede, internet, transporte e aplicação que

Relação do modelo TCP/IP com o modelo OSI
TCP/IP:
O modelo OSI nunca foi adoptado na práctica, mas os nomes e os números das
camadas perduraram para outros modelos.
O Conjunto de protocolos TCP/IP embora baseado no seu próprio modelo
estabelece definição na relação comparativa que mantêm com o modelo OSI.
Conjunto Protocolar TCP/IPTCP/IPOSI
TCPTCP UDPUDP
EthernetEthernet Frame
Relay
Frame
Relay
Token
Ring
Token
Ring ATMATM
TransportTransport
Network
Interface
Network
Interface
HTTPHTTP
TransportTransport
NetworkNetwork
Data-LinkData-Link
PresentationPresentation
SessionSession
PhysicalPhysical
InternetInternet
FTPFTP
SMTPSMTP
DNSDNS
POP3POP3
SNMPSNMP
IPv6IPv6IPv4IPv4
ARPARP
IGMPIGMP
ICMPICMP

Conjunto Protocolar TCP/IPTCP/IP
TCPTCP UDPUDP
EthernetEthernet Frame
Relay
Frame
Relay
Token
Ring
Token
Ring ATMATM
TransportTransport
Network
Interface
Network
Interface
HTTPHTTP
InternetInternet
FTPFTP
SMTPSMTP
DNSDNS
POP3POP3
SNMPSNMP
IPv6IPv6IPv4IPv4
ARPARP
IGMPIGMP
ICMPICMP
Endereços
Porta
Endereços
Porta
Endereços
Lógicos
Endereços
Lógicos
Endereços
Físicos
Endereços
Físicos

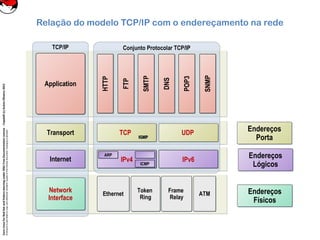

Relação do modelo TCP/IP com o endereçamento na rede

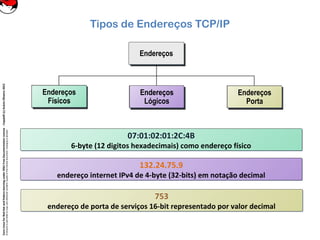

Tipos de Endereços TCP/IP
Endereços
Porta
Endereços
Porta
Endereços
Lógicos
Endereços
Lógicos
Endereços
Físicos
Endereços
Físicos
EndereçosEndereços
07:01:02:01:2C:4B
6-byte (12 digitos hexadecimais) como endereço físico
07:01:02:01:2C:4B
6-byte (12 digitos hexadecimais) como endereço físico
132.24.75.9
endereço internet IPv4 de 4-byte (32-bits) em notação decimal
132.24.75.9
endereço internet IPv4 de 4-byte (32-bits) em notação decimal
753
endereço de porta de serviços 16-bit representado por valor decimal
753
endereço de porta de serviços 16-bit representado por valor decimal

ARP/RARP
Endereços
Físicos
Endereços
Físicos
Endereços
Lógicos
Endereços
Lógicos
Endereços
Lógicos
Endereços
Lógicos
Endereços
Físicos
Endereços
Físicos
ARPARP RARPRARP
ARP associa um endereço IP com um endereço físico MAC da NICARP associa um endereço IP com um endereço físico MAC da NIC
RARP encontra o endereço lógico para uma maquina que apenas
conhece o seu endereço físico
RARP encontra o endereço lógico para uma maquina que apenas
conhece o seu endereço físico

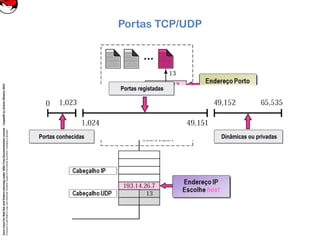

Portas TCP/UDP
Portas conhecidasPortas conhecidas Dinâmicas ou privadasDinâmicas ou privadas
Portas registadasPortas registadas

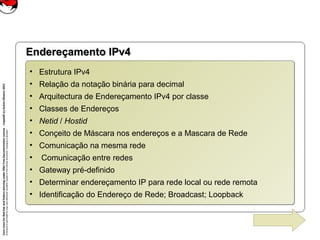

Endereçamento IPv4Endereçamento IPv4
• Estrutura IPv4
• Relação da notação binária para decimal
• Arquitectura de Endereçamento IPv4 por classe
• Classes de Endereços
• Netid / Hostid
• Conçeito de Máscara nos endereços e a Mascara de Rede
• Comunicação na mesma rede
• Comunicação entre redes
• Gateway pré-definido
• Determinar endereçamento IP para rede local ou rede remota
• Identificação do Endereço de Rede; Broadcast; Loopback
• Estrutura IPv4
• Relação da notação binária para decimal
• Arquitectura de Endereçamento IPv4 por classe
• Classes de Endereços
• Netid / Hostid
• Conçeito de Máscara nos endereços e a Mascara de Rede
• Comunicação na mesma rede
• Comunicação entre redes
• Gateway pré-definido
• Determinar endereçamento IP para rede local ou rede remota
• Identificação do Endereço de Rede; Broadcast; Loopback

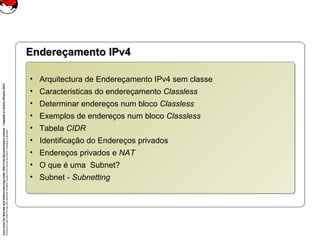

• Arquitectura de Endereçamento IPv4 sem classe
• Caracteristicas do endereçamento Classless
• Determinar endereços num bloco Classless
• Exemplos de endereços num bloco Classless
• Tabela CIDR
• Identificação do Endereços privados
• Endereços privados e NAT
• O que é uma Subnet?
• Subnet - Subnetting
• Arquitectura de Endereçamento IPv4 sem classe
• Caracteristicas do endereçamento Classless
• Determinar endereços num bloco Classless
• Exemplos de endereços num bloco Classless
• Tabela CIDR
• Identificação do Endereços privados
• Endereços privados e NAT
• O que é uma Subnet?
• Subnet - Subnetting

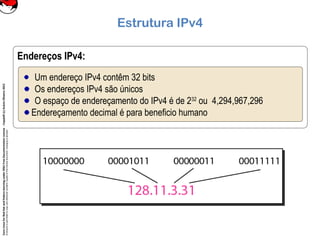

Estrutura IPv4
Endereços IPv4:
Um endereço IPv4 contêm 32 bits
Os endereços IPv4 são únicos
O espaço de endereçamento do IPv4 é de 232
ou 4,294,967,296
Endereçamento decimal é para beneficio humano

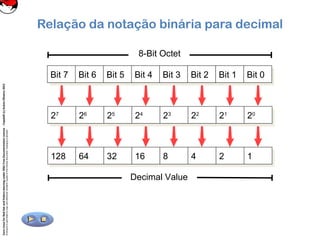

Relação da notação binária para decimal
Bit 7Bit 7 Bit 6Bit 6 Bit 5Bit 5 Bit 4Bit 4 Bit 3Bit 3 Bit 2Bit 2 Bit 1Bit 1 Bit 0Bit 0
8-Bit Octet
Decimal Value
128128 6464 3232 1616 88 44 22 11
2727
2626
2525
2424
2323
2222
2121
2020

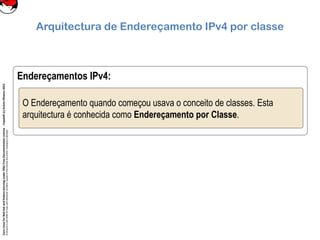

Arquitectura de Endereçamento IPv4 por classe
Endereçamentos IPv4:
O Endereçamento quando começou usava o conceito de classes. Esta
arquitectura é conhecida como Endereçamento por Classe.

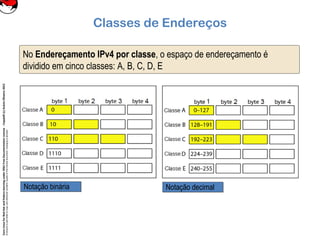

Classes de Endereços
No Endereçamento IPv4 por classe, o espaço de endereçamento é
dividido em cinco classes: A, B, C, D, E
Notação bináriaNotação binária Notação decimalNotação decimal

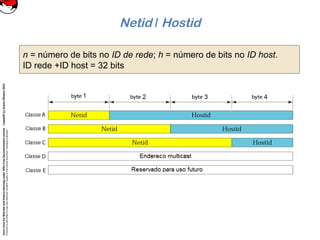

Netid / Hostid
n = número de bits no ID de rede; h = número de bits no ID host.
ID rede +ID host = 32 bits

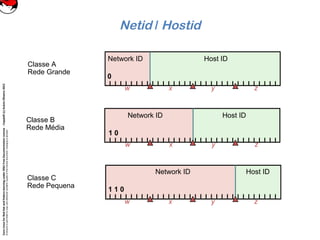

Netid / Hostid
Classe C
Rede Pequena
Classe B
Rede Média
Classe A
Rede Grande
Network ID Host ID
1 1 0
xw y z
Network ID Host ID
1 0
xw y z
Network ID Host ID
0
xw y z

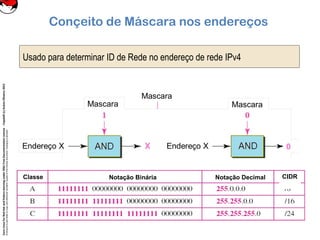

Conçeito de Máscara nos endereços
Usado para determinar ID de Rede no endereço de rede IPv4
Endereço
no bloco
Inicio do
Endereço
Mascara
Classe Notação Binária Notação Decimal CIDR

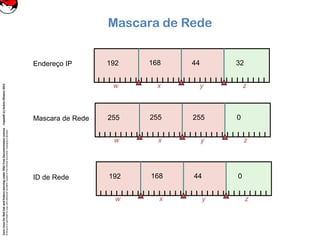

Mascara de Rede
ID de Rede
Mascara de Rede
Endereço IP
xw y z
192 168 44 0
xw y z
255 255 255 0
xw y z
192 168 44 32

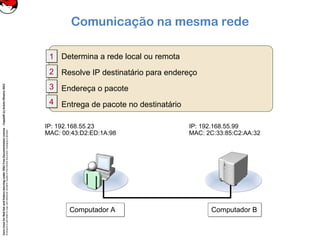

Comunicação na mesma rede
Computador BComputador BComputador AComputador A
IP: 192.168.55.23
MAC: 00:43:D2:ED:1A:98
IP: 192.168.55.99
MAC: 2C:33:85:C2:AA:32
Determina a rede local ou remota
Resolve IP destinatário para endereço
Endereça o pacote
Entrega de pacote no destinatário
11
22
33
44

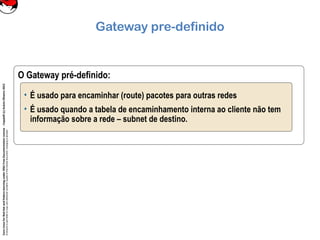

Gateway pre-definido
O Gateway pré-definido:
• É usado para encaminhar (route) pacotes para outras redes
• É usado quando a tabela de encaminhamento interna ao cliente não tem
informação sobre a rede – subnet de destino.

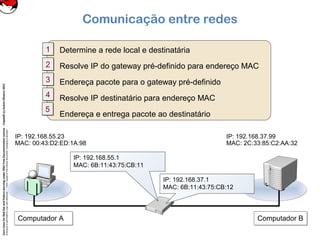

Comunicação entre redes
IP: 192.168.55.23
MAC: 00:43:D2:ED:1A:98
IP: 192.168.37.99
MAC: 2C:33:85:C2:AA:32
IP: 192.168.55.1
MAC: 6B:11:43:75:CB:11
IP: 192.168.37.1
MAC: 6B:11:43:75:CB:12
Determine a rede local e destinatária
Resolve IP do gateway pré-definido para endereço MAC
Endereça pacote para o gateway pré-definido
Resolve IP destinatário para endereço MAC
Endereça e entrega pacote ao destinatário
11
22
33
44
55
Computador BComputador BComputador AComputador A

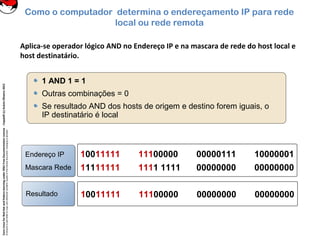

Como o computador determina o endereçamento IP para rede
local ou rede remota
Aplica-se operador lógico AND no Endereço IP e na mascara de rede do host local e
host destinatário.
10011111 11100000 00000000 00000000
10011111 11100000 00000111 10000001
11111111 1111 1111 00000000 00000000
Endereço IP
Mascara Rede
Endereço IP
Mascara Rede
ResultadoResultado
1 AND 1 = 1
Outras combinações = 0
Se resultado AND dos hosts de origem e destino forem iguais, o
IP destinatário é local

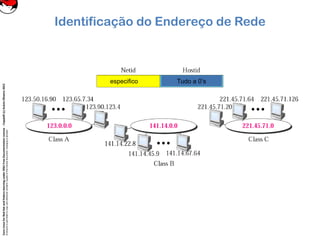

Identificação do Endereço de Rede
especifico Tudo a 0’s

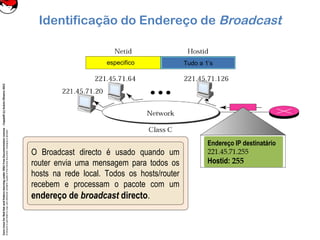

Identificação do Endereço de Broadcast
Tudo a 1’sespecifico
O Broadcast directo é usado quando um
router envia uma mensagem para todos os
hosts na rede local. Todos os hosts/router
recebem e processam o pacote com um
endereço de broadcast directo.
Endereço IP destinatário
221.45.71.255
Hostid: 255

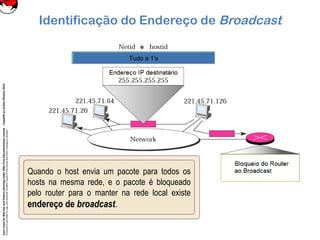

Identificação do Endereço de Broadcast
Tudo a 1’s
Quando o host envia um pacote para todos os
hosts na mesma rede, e o pacote é bloqueado
pelo router para o manter na rede local existe
endereço de broadcast.

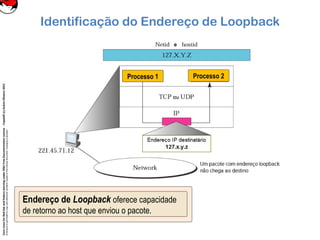

Identificação do Endereço de Loopback
Processo 1 Processo 2
Endereço de Loopback oferece capacidade
de retorno ao host que enviou o pacote.

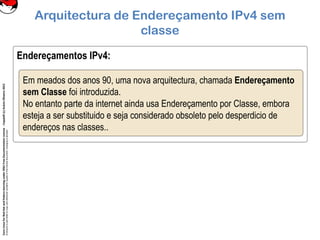

Endereçamentos IPv4:
Arquitectura de Endereçamento IPv4 sem
classe
Em meados dos anos 90, uma nova arquitectura, chamada Endereçamento
sem Classe foi introduzida.
No entanto parte da internet ainda usa Endereçamento por Classe, embora
esteja a ser substituido e seja considerado obsoleto pelo desperdicio de
endereços nas classes..

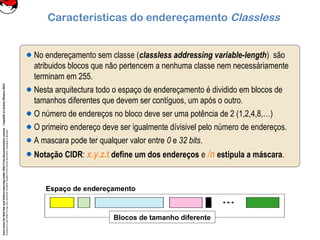

Caracteristicas do endereçamento Classless
No endereçamento sem classe (classless addressing variable-length) são
atribuidos blocos que não pertencem a nenhuma classe nem necessáriamente
terminam em 255.
Nesta arquitectura todo o espaço de endereçamento é dividido em blocos de
tamanhos diferentes que devem ser contíguos, um após o outro.
O número de endereços no bloco deve ser uma potência de 2 (1,2,4,8,…)
O primeiro endereço deve ser igualmente dívisivel pelo número de endereços.
A mascara pode ter qualquer valor entre 0 e 32 bits.
Notação CIDR: x.y.z.t define um dos endereços e /n estipula a máscara.
Blocos de tamanho diferente
Espaço de endereçamento

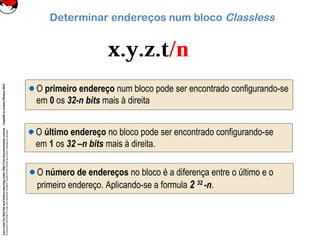

Determinar endereços num bloco Classless
O primeiro endereço num bloco pode ser encontrado configurando-se
em 0 os 32-n bits mais à direita
O número de endereços no bloco é a diferença entre o último e o
primeiro endereço. Aplicando-se a formula 2 32
-n.
O último endereço no bloco pode ser encontrado configurando-se
em 1 os 32 –n bits mais à direita.

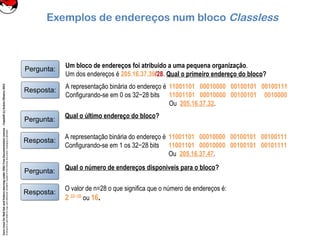

Exemplos de endereços num bloco Classless
Um bloco de endereços foi atribuido a uma pequena organização.
Um dos endereços é 205.16.37.39/28. Qual o primeiro endereço do bloco?
Pergunta:Pergunta:
A representação binária do endereço é 11001101 00010000 00100101 00100111
Configurando-se em 0 os 32−28 bits 11001101 00010000 00100101 0010000
Ou 205.16.37.32.
Resposta:Resposta:
Qual o último endereço do bloco?
Pergunta:Pergunta:
A representação binária do endereço é 11001101 00010000 00100101 00100111
Configurando-se em 1 os 32−28 bits 11001101 00010000 00100101 00101111
Ou 205.16.37.47.
Resposta:Resposta:
Qual o número de endereços disponiveis para o bloco?
Pergunta:Pergunta:
O valor de n=28 o que significa que o número de endereços é:
2 32−28
ou 16.
Resposta:Resposta:

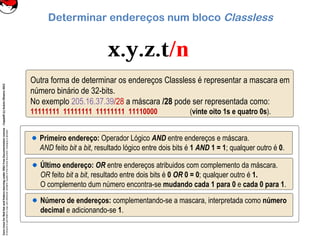

Determinar endereços num bloco Classless
Outra forma de determinar os endereços Classless é representar a mascara em
número binário de 32-bits.
No exemplo 205.16.37.39/28 a máscara /28 pode ser representada como:
11111111 11111111 11111111 11110000 (vinte oito 1s e quatro 0s).
Primeiro endereço: Operador Lógico AND entre endereços e máscara.
AND feito bit a bit, resultado lógico entre dois bits é 1 AND 1 = 1; qualquer outro é 0.
Último endereço: OR entre endereços atribuidos com complemento da máscara.
OR feito bit a bit, resultado entre dois bits é 0 OR 0 = 0; qualquer outro é 1.
O complemento dum número encontra-se mudando cada 1 para 0 e cada 0 para 1.
Número de endereços: complementando-se a mascara, interpretada como número
decimal e adicionando-se 1.

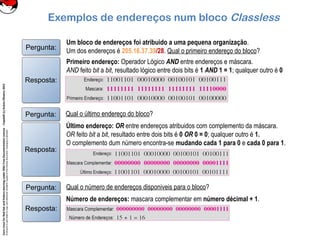

Exemplos de endereços num bloco Classless
Um bloco de endereços foi atribuido a uma pequena organização.
Um dos endereços é 205.16.37.39/28. Qual o primeiro endereço do bloco?Pergunta:Pergunta:
Primeiro endereço: Operador Lógico AND entre endereços e máscara.
AND feito bit a bit, resultado lógico entre dois bits é 1 AND 1 = 1; qualquer outro é 0
Resposta:Resposta:
Qual o último endereço do bloco?Pergunta:Pergunta:
Último endereço: OR entre endereços atribuidos com complemento da máscara.
OR feito bit a bit, resultado entre dois bits é 0 OR 0 = 0; qualquer outro é 1.
O complemento dum número encontra-se mudando cada 1 para 0 e cada 0 para 1.
Resposta:Resposta:
Qual o número de endereços disponiveis para o bloco?Pergunta:Pergunta:
Número de endereços: mascara complementar em número décimal + 1.
Resposta:Resposta:

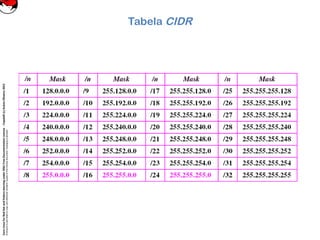

Tabela CIDR

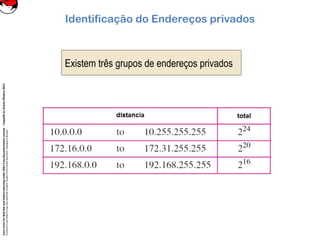

Identificação do Endereços privados
Existem três grupos de endereços privados

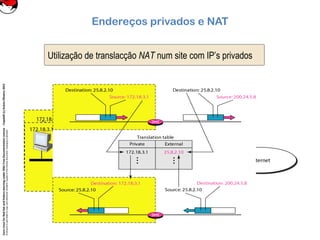

Endereços privados e NAT
Utilização de translacção NAT num site com IP’s privados

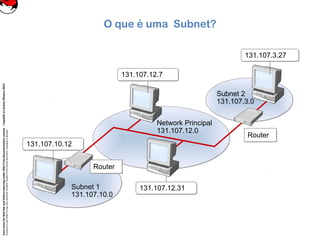

O que é uma Subnet?
Subnet 1
131.107.10.0
Network Principal
131.107.12.0
Subnet 2
131.107.3.0
131.107.10.12131.107.10.12
131.107.12.31131.107.12.31
131.107.3.27131.107.3.27
131.107.12.7131.107.12.7
RouterRouter
RouterRouter

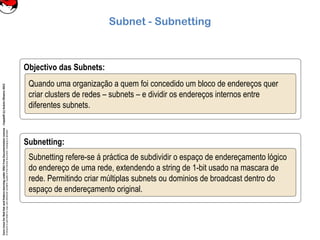

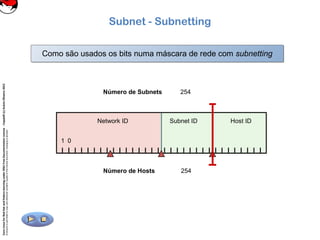

Subnet - Subnetting
Objectivo das Subnets:
Quando uma organização a quem foi concedido um bloco de endereços quer
criar clusters de redes – subnets – e dividir os endereços internos entre
diferentes subnets.
Subnetting:
Subnetting refere-se á práctica de subdividir o espaço de endereçamento lógico
do endereço de uma rede, extendendo a string de 1-bit usado na mascara de
rede. Permitindo criar múltiplas subnets ou dominios de broadcast dentro do
espaço de endereçamento original.

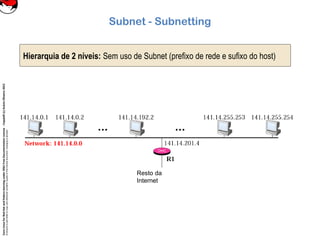

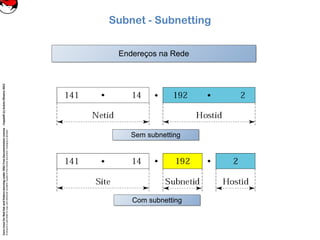

Subnet - Subnetting
Hierarquia de 2 níveis: Sem uso de Subnet (prefixo de rede e sufixo do host)
Resto da
Internet

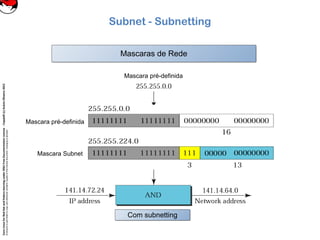

Subnet - Subnetting
Hierarquia de 3 ou mais níveis: Com utilização de subnetting para criação de
Subnets internas ao espaço de endereçamento.
Resto da Internet

Subnet - Subnetting
Sem subnettingSem subnetting
Com subnettingCom subnetting
Endereços na RedeEndereços na Rede

Subnet - Subnetting
Mascaras de RedeMascaras de Rede
Sem subnettingSem subnetting
Com subnettingCom subnetting
Mascara pré-definida
Mascara Subnet
Mascara pré-definida
Mascara Subnet

Subnet - Subnetting
Como são usados os bits numa máscara de rede com subnettingComo são usados os bits numa máscara de rede com subnetting
Número de Subnets 254
Número de Hosts 254
Network ID Host ID
1
Subnet ID
0
128643216842
65,5348,1284,0642,0321,01650816,25632,512
0254
254

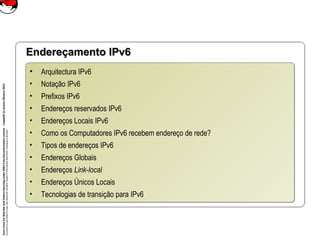

• Arquitectura IPv6
• Notação IPv6
• Prefixos IPv6
• Endereços reservados IPv6
• Endereços Locais IPv6
• Como os Computadores IPv6 recebem endereço de rede?
• Tipos de endereços IPv6
• Endereços Globais
• Endereços Link-local
• Endereços Únicos Locais
• Tecnologias de transição para IPv6
• Arquitectura IPv6
• Notação IPv6
• Prefixos IPv6
• Endereços reservados IPv6
• Endereços Locais IPv6
• Como os Computadores IPv6 recebem endereço de rede?
• Tipos de endereços IPv6
• Endereços Globais
• Endereços Link-local
• Endereços Únicos Locais
• Tecnologias de transição para IPv6

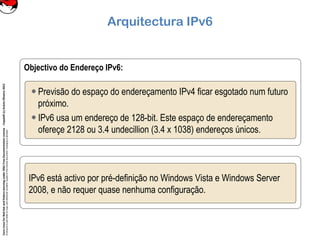

Arquitectura IPv6
Objectivo do Endereço IPv6:
Previsão do espaço do endereçamento IPv4 ficar esgotado num futuro
próximo.
IPv6 usa um endereço de 128-bit. Este espaço de endereçamento
ofereçe 2128 ou 3.4 undecillion (3.4 x 1038) endereços únicos.
IPv6 está activo por pré-definição no Windows Vista e Windows Server
2008, e não requer quase nenhuma configuração.

Notação IPv6

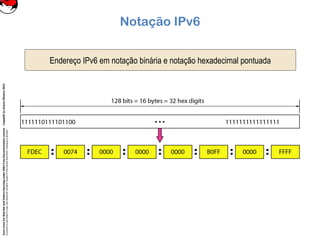

Endereço IPv6 em notação binária e notação hexadecimal pontuada

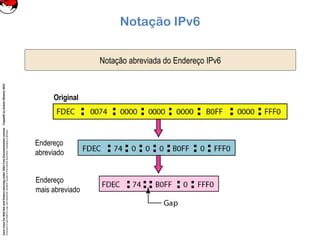

Notação IPv6
Notação abreviada do Endereço IPv6
Endereço
abreviado
Endereço
mais abreviado
Original

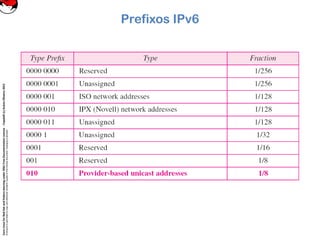

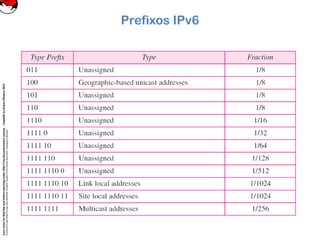

Prefixos IPv6

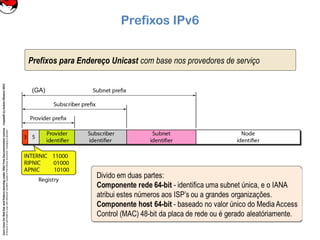

Prefixos IPv6
Prefixos para Endereço Unicast com base nos provedores de serviço
(GA)

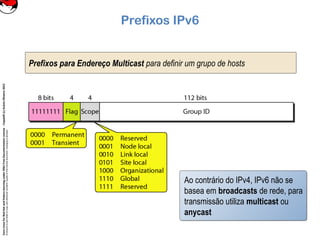

Prefixos para Endereço Multicast para definir um grupo de hosts
Prefixos IPv6
Ao contrário do IPv4, IPv6 não se
basea em broadcasts de rede, para
transmissão utiliza multicast ou
anycast

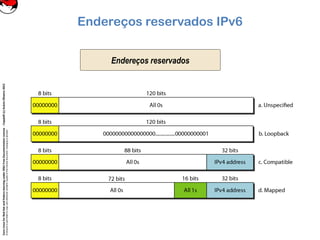

Endereços reservados IPv6
Endereços reservados

Endereços Locais IPv6
Endereços locais

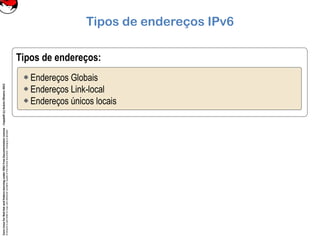

Tipos de endereços IPv6
Tipos de endereços:
Endereços Globais
Endereços Link-local
Endereços únicos locais

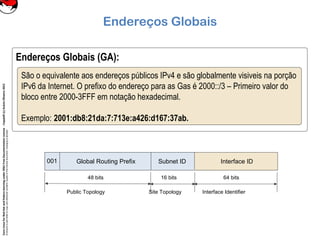

Endereços Globais
Endereços Globais (GA):
São o equivalente aos endereços públicos IPv4 e são globalmente visiveis na porção
IPv6 da Internet. O prefixo do endereço para as Gas é 2000::/3 – Primeiro valor do
bloco entre 2000-3FFF em notação hexadecimal.
Exemplo: 2001:db8:21da:7:713e:a426:d167:37ab.
Subnet ID001 Global Routing Prefix Interface ID
48 bits 16 bits 64 bits
Public Topology Site Topology Interface Identifier

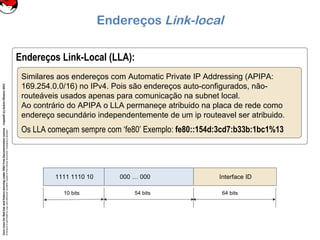

Endereços Link-local
Endereços Link-Local (LLA):
Similares aos endereços com Automatic Private IP Addressing (APIPA:
169.254.0.0/16) no IPv4. Pois são endereços auto-configurados, não-
routeáveis usados apenas para comunicação na subnet local.
Ao contrário do APIPA o LLA permaneçe atribuido na placa de rede como
endereço secundário independentemente de um ip routeavel ser atribuido.
Os LLA começam sempre com ‘fe80’ Exemplo: fe80::154d:3cd7:b33b:1bc1%13
Interface ID000 … 0001111 1110 10
10 bits 54 bits 64 bits

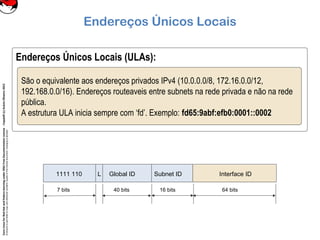

Endereços Únicos Locais
Endereços Únicos Locais (ULAs):
São o equivalente aos endereços privados IPv4 (10.0.0.0/8, 172.16.0.0/12,
192.168.0.0/16). Endereços routeaveis entre subnets na rede privada e não na rede
pública.
A estrutura ULA inicia sempre com ‘fd’. Exemplo: fd65:9abf:efb0:0001::0002
1111 110 Global IDL Subnet ID Interface ID
7 bits 40 bits 64 bits16 bits

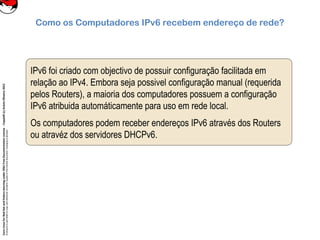

Como os Computadores IPv6 recebem endereço de rede?
IPv6 foi criado com objectivo de possuir configuração facilitada em
relação ao IPv4. Embora seja possivel configuração manual (requerida
pelos Routers), a maioria dos computadores possuem a configuração
IPv6 atribuida automáticamente para uso em rede local.
Os computadores podem receber endereços IPv6 através dos Routers
ou atravéz dos servidores DHCPv6.

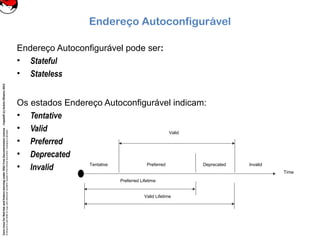

Endereço Autoconfigurável
Endereço Autoconfigurável pode ser:
• Stateful
• Stateless
Os estados Endereço Autoconfigurável indicam:
• Tentative
• Valid
• Preferred
• Deprecated
• Invalid
Valid
Preferred Deprecated InvalidTentative
Preferred Lifetime
Valid Lifetime
Time

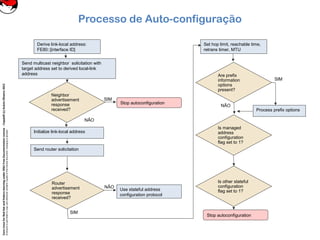

Processo de Auto-configuração
Derive link-local address:
FE80::[interface ID]
Send multicast neighbor solicitation with
target address set to derived local-link
address
Neighbor
advertisement
response
received?
Initialize link-local address
Send router solicitation
Router
advertisement
response
received?
Stop autoconfiguration
Use stateful address
configuration protocol
SIM
NÃO
NÃO
SIM
Set hop limit, reachable time,
retrans timer, MTU
Are prefix
information
options
present?
Is managed
address
configuration
flag set to 1?
Stop autoconfiguration
Process prefix options
SIM
NÃO
Is other stateful
configuration
flag set to 1?

Tecnologias de transição para IPv6

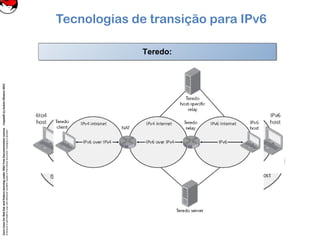

Intra-site Automatic Tunnel Addressing Protocol (ISATAP):Intra-site Automatic Tunnel Addressing Protocol (ISATAP):6to4:6to4:Teredo:Teredo:

Fim de sessão
88

101 apend. networking generic b - details

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a 101 apend. networking generic b - details

Mais de Acácio Oliveira

101 apend. networking generic b - details

Notas do Editor
