O documento descreve como a UML foi criada para unificar linguagens de modelagem orientadas a objetos e como evoluiu para incluir extensões para modelagem de sistemas web. Também apresenta os principais elementos da UML para modelagem de sistemas web, como estereótipos, restrições e valores rotulados.

1. Modelagem de Dados UML para WEB Faculdade Inforium de Tecnologia

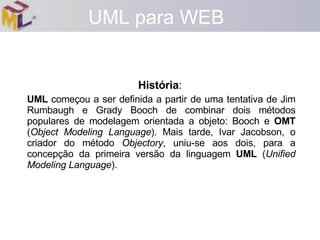

2. UML para WEB História : UML começou a ser definida a partir de uma tentativa de Jim Rumbaugh e Grady Booch de combinar dois métodos populares de modelagem orientada a objeto: Booch e OMT ( Object Modeling Language ). Mais tarde, Ivar Jacobson, o criador do método Objectory , uniu-se aos dois, para a concepção da primeira versão da linguagem UML ( Unified Modeling Language ).

3. Criadores da UML Os três “amigos”

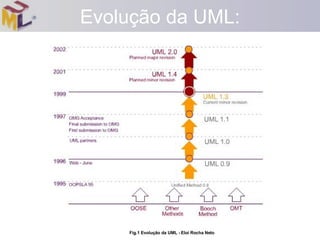

4. Evolução da UML: Fig.1 Evolução da UML - Eloi Rocha Neto

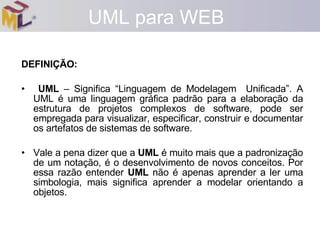

5. DEFINIÇÃO: UML – Significa “Linguagem de Modelagem Unificada”. A UML é uma linguagem gráfica padrão para a elaboração da estrutura de projetos complexos de software, pode ser empregada para visualizar, especificar, construir e documentar os artefatos de sistemas de software. Vale a pena dizer que a UML é muito mais que a padronização de um notação, é o desenvolvimento de novos conceitos. Por essa razão entender UML não é apenas aprender a ler uma simbologia, mais significa aprender a modelar orientando a objetos. UML para WEB

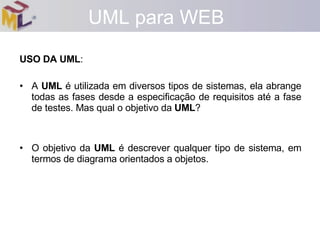

6. USO DA UML : A UML é utilizada em diversos tipos de sistemas, ela abrange todas as fases desde a especificação de requisitos até a fase de testes. Mas qual o objetivo da UML ? O objetivo da UML é descrever qualquer tipo de sistema, em termos de diagrama orientados a objetos. UML para WEB

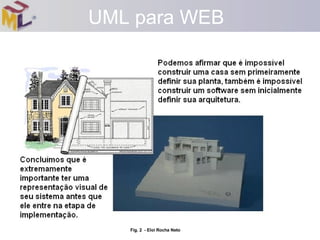

7. Fig. 2 - Eloi Rocha Neto UML para WEB

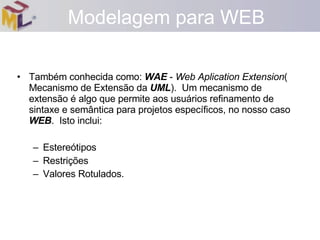

8. Também conhecida como: WAE - Web Aplication Extension ( Mecanismo de Extensão da UML ). Um mecanismo de extensão é algo que permite aos usuários refinamento de sintaxe e semântica para projetos específicos, no nosso caso WEB . Isto inclui: Estereótipos Restrições Valores Rotulados. Modelagem para WEB

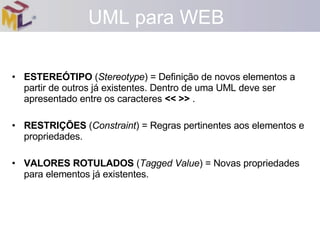

9. ESTEREÓTIPO ( Stereotype ) = Definição de novos elementos a partir de outros já existentes. Dentro de uma UML deve ser apresentado entre os caracteres << >> . RESTRIÇÕES ( Constraint ) = Regras pertinentes aos elementos e propriedades. VALORES ROTULADOS ( Tagged Value ) = Novas propriedades para elementos já existentes. UML para WEB

10. Exemplos de como são distribuídos os Estereótipos, Restrições e Valores Rotulados Fig.2 mecanismo de extensão WAE - Eloi Rocha Neto UML para WEB

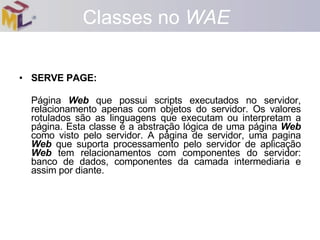

11. SERVE PAGE: Página Web que possui scripts executados no servidor, relacionamento apenas com objetos do servidor. Os valores rotulados são as linguagens que executam ou interpretam a página. Esta classe é a abstração lógica de uma página Web como visto pelo servidor. A página de servidor, uma pagina Web que suporta processamento pelo servidor de aplicação Web tem relacionamentos com componentes do servidor: banco de dados, componentes da camada intermediaria e assim por diante. Classes no WAE

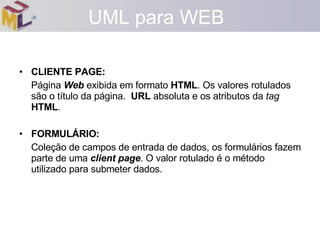

12. CLIENTE PAGE: Página Web exibida em formato HTML . Os valores rotulados são o título da página. URL absoluta e os atributos da tag HTML . FORMULÁRIO: Coleção de campos de entrada de dados, os formulários fazem parte de uma client page . O valor rotulado é o método utilizado para submeter dados. UML para WEB

13. CLIENTSCRIPT: Coleção de scripts executados do lado do cliente, ficam armazenados em arquivos do tipo < include > ASSOCIAÇÕES NO WAE: Considerando e listando as mais importantes. LINK: Ponteiro de uma client page para outra página. Os valores rotulados são os nomes dos parâmetros que são passados durante a requisição da página SUBMIT: Relaciona um formulário com uma server page . Os valores rotulados são os nomes dos parâmetros que são passados durante a requisição da página UML para WEB

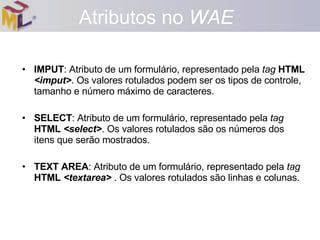

14. IMPUT : Atributo de um formulário, representado pela tag HTML <imput> . Os valores rotulados podem ser os tipos de controle, tamanho e número máximo de caracteres. SELECT : Atributo de um formulário, representado pela tag HTML <select> . Os valores rotulados são os números dos itens que serão mostrados. TEXT AREA : Atributo de um formulário, representado pela tag HTML <textarea> . Os valores rotulados são linhas e colunas. Atributos no WAE

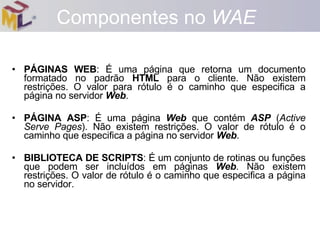

15. PÁGINAS WEB : É uma página que retorna um documento formatado no padrão HTML para o cliente. Não existem restrições. O valor para rótulo é o caminho que especifica a página no servidor Web . PÁGINA ASP : É uma página Web que contém ASP ( Active Serve Pages ). Não existem restrições. O valor de rótulo é o caminho que especifica a página no servidor Web . BIBLIOTECA DE SCRIPTS : É um conjunto de rotinas ou funções que podem ser incluídos em páginas Web . Não existem restrições. O valor de rótulo é o caminho que especifica a página no servidor. Componentes no WAE

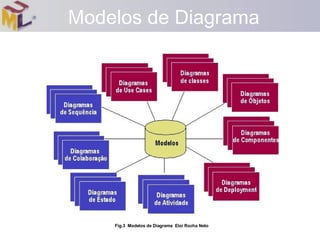

16. Fig.3 Modelos de Diagrama Eloi Rocha Neto Modelos de Diagrama

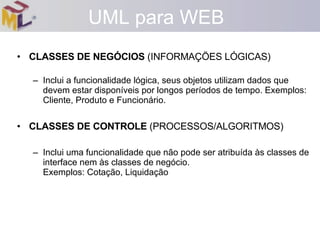

17. CLASSES DE NEGÓCIOS (INFORMAÇÖES LÓGICAS) Inclui a funcionalidade lógica, seus objetos utilizam dados que devem estar disponíveis por longos períodos de tempo. Exemplos: Cliente, Produto e Funcionário. CLASSES DE CONTROLE (PROCESSOS/ALGORITMOS) Inclui uma funcionalidade que não pode ser atribuída às classes de interface nem às classes de negócio. Exemplos: Cotação, Liquidação UML para WEB

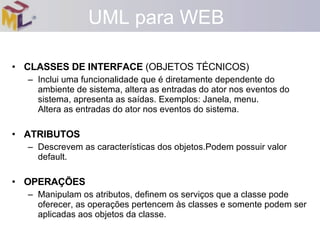

18. CLASSES DE INTERFACE (OBJETOS TÉCNICOS) Inclui uma funcionalidade que é diretamente dependente do ambiente de sistema, altera as entradas do ator nos eventos do sistema, apresenta as saídas. Exemplos: Janela, menu. Altera as entradas do ator nos eventos do sistema. ATRIBUTOS Descrevem as características dos objetos.Podem possuir valor default. OPERAÇÕES Manipulam os atributos, definem os serviços que a classe pode oferecer, as operações pertencem às classes e somente podem ser aplicadas aos objetos da classe. UML para WEB
