O documento discute a linguagem de modelagem unificada (UML), incluindo sua evolução, ferramentas de modelagem e exemplos de diagramas UML como classe, sequência e atividades.

1. Primeiros Contatos (não inclui método) Linguagem de Modelagem Unificada

2. Cenário Até pouco tempo Muitas ferramentas de modelagem Muitos modelos Atualmente Muitas ferramentas de modelagem “ Uma linguagem de modelagem”

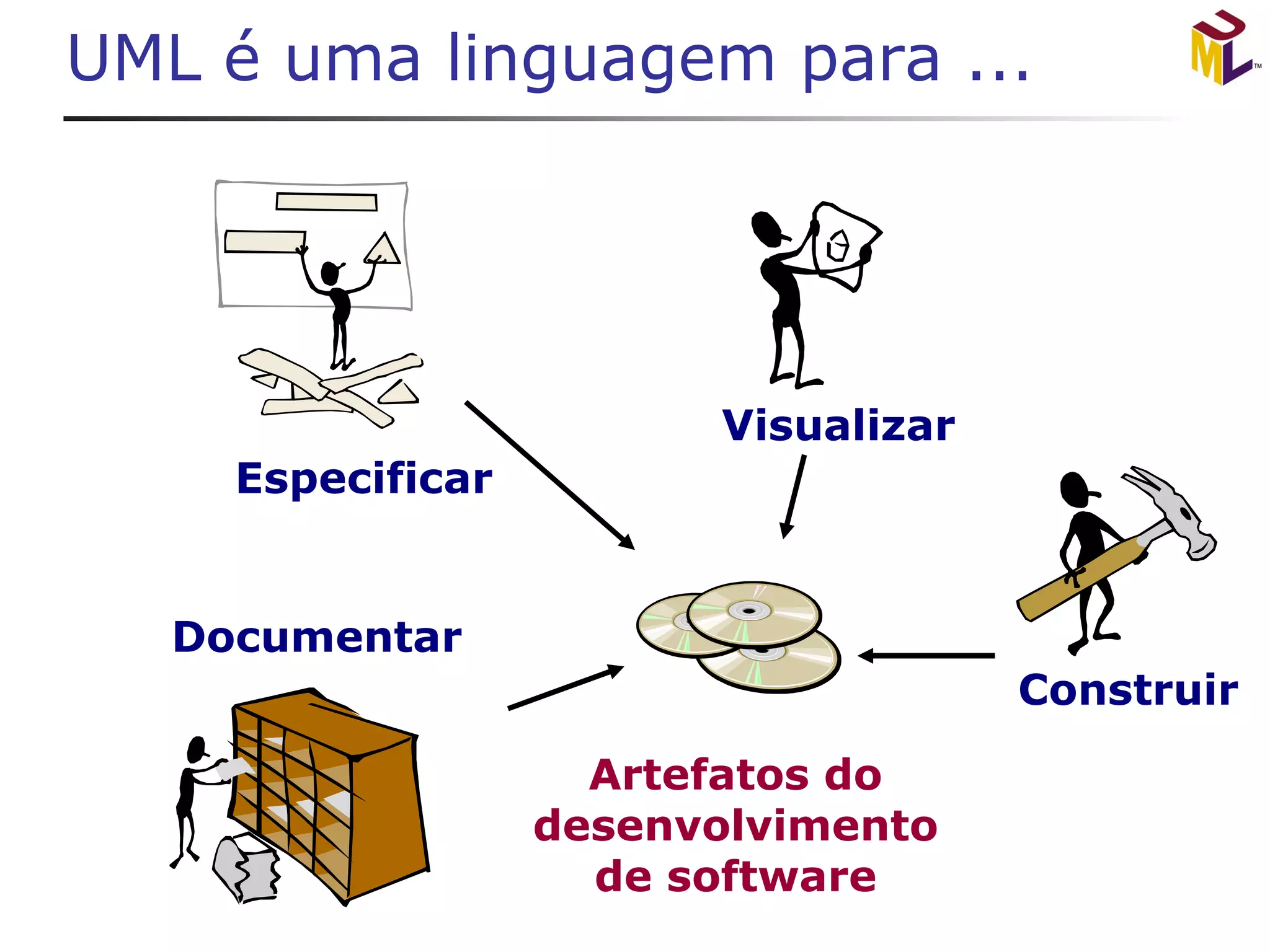

3. UML é uma linguagem para ... Artefatos do desenvolvimento de software

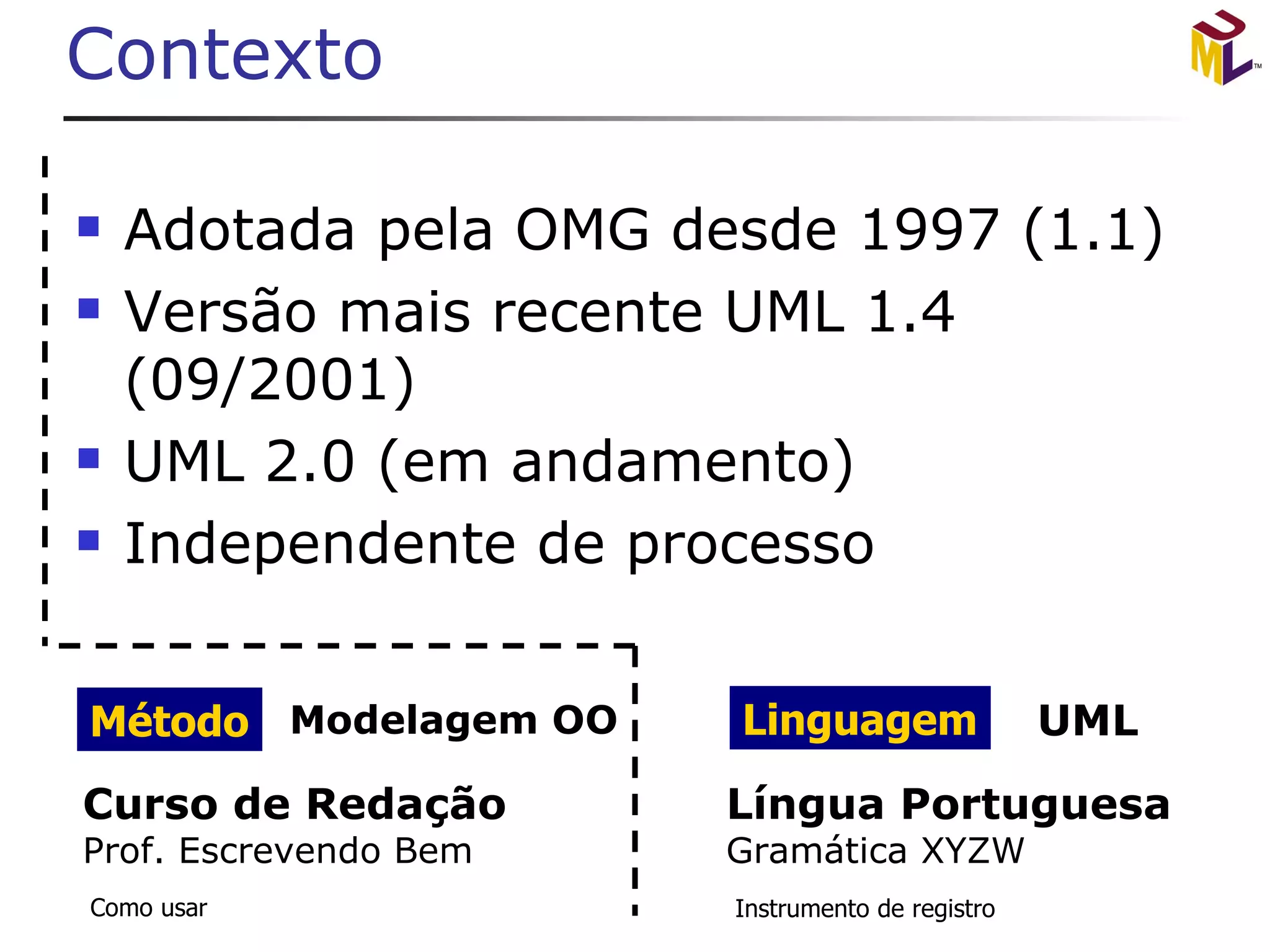

4. Contexto Adotada pela OMG desde 1997 (1.1) Versão mais recente UML 1.4 (09/2001) UML 2.0 (em andamento) Independente de processo UML Modelagem OO Método Linguagem

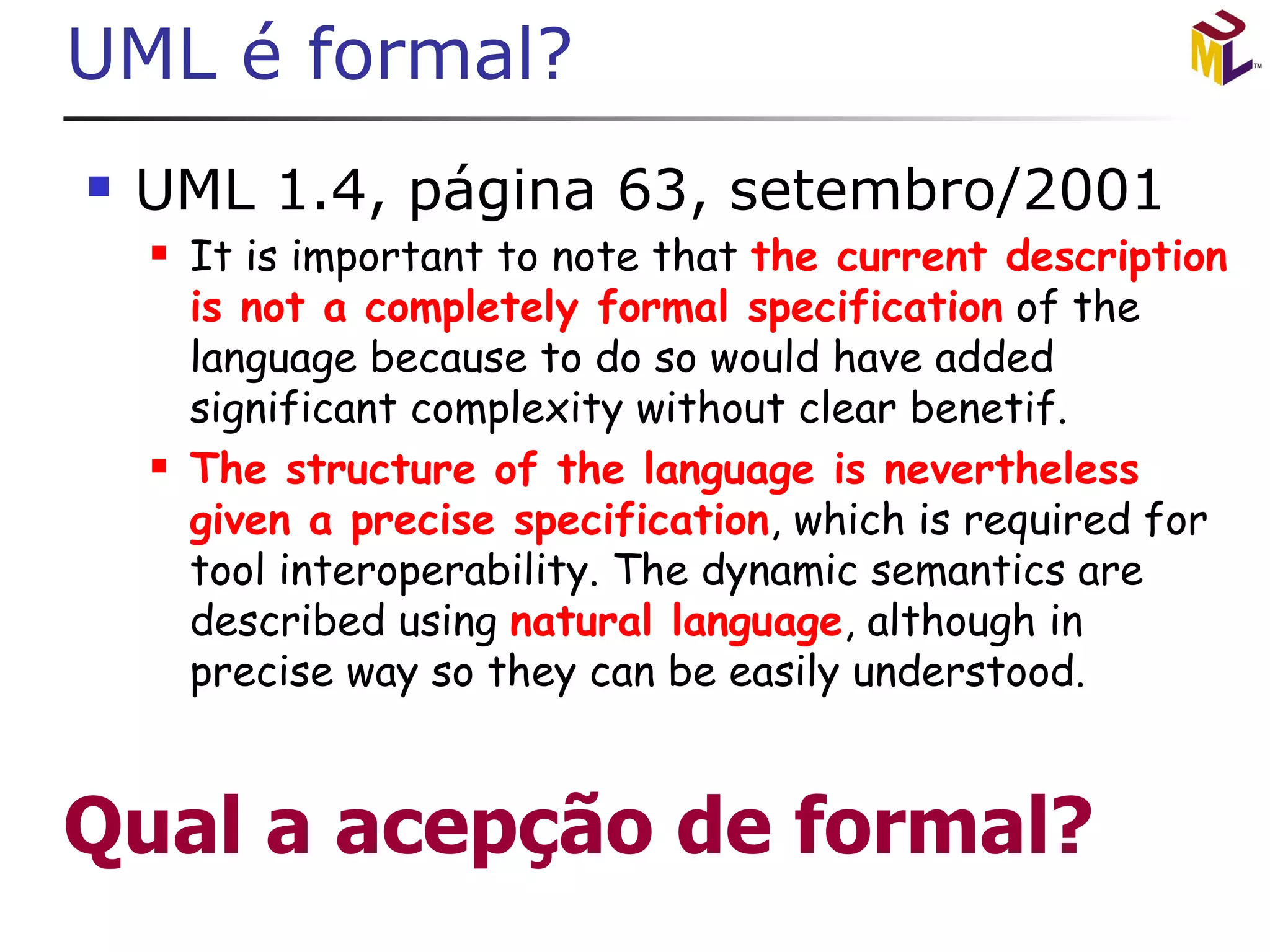

5. UML é formal? UML 1.4, página 63, setembro/2001 It is important to note that the current description is not a completely formal specification of the language because to do so would have added significant complexity without clear benetif. The structure of the language is nevertheless given a precise specification , which is required for tool interoperability. The dynamic semantics are described using natural language , although in precise way so they can be easily understood.

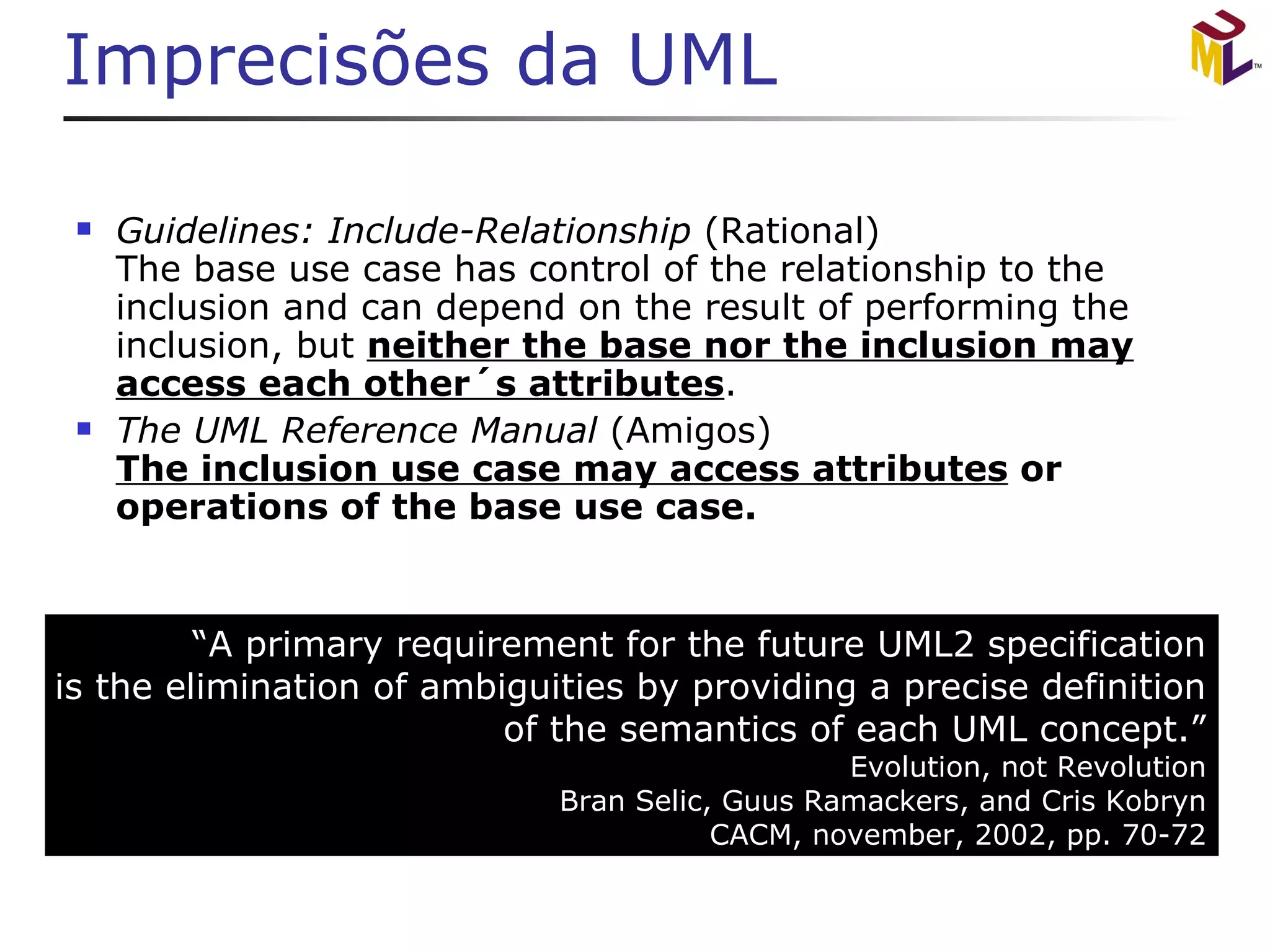

6. Imprecisões da UML Guidelines: Include-Relationship (Rational) The base use case has control of the relationship to the inclusion and can depend on the result of performing the inclusion, but neither the base nor the inclusion may access each other´s attributes . The UML Reference Manual (Amigos) The inclusion use case may access attributes or operations of the base use case. “ A primary requirement for the future UML2 specification is the elimination of ambiguities by providing a precise definition of the semantics of each UML concept.” Evolution, not Revolution Bran Selic, Guus Ramackers, and Cris Kobryn CACM, november, 2002, pp. 70-72

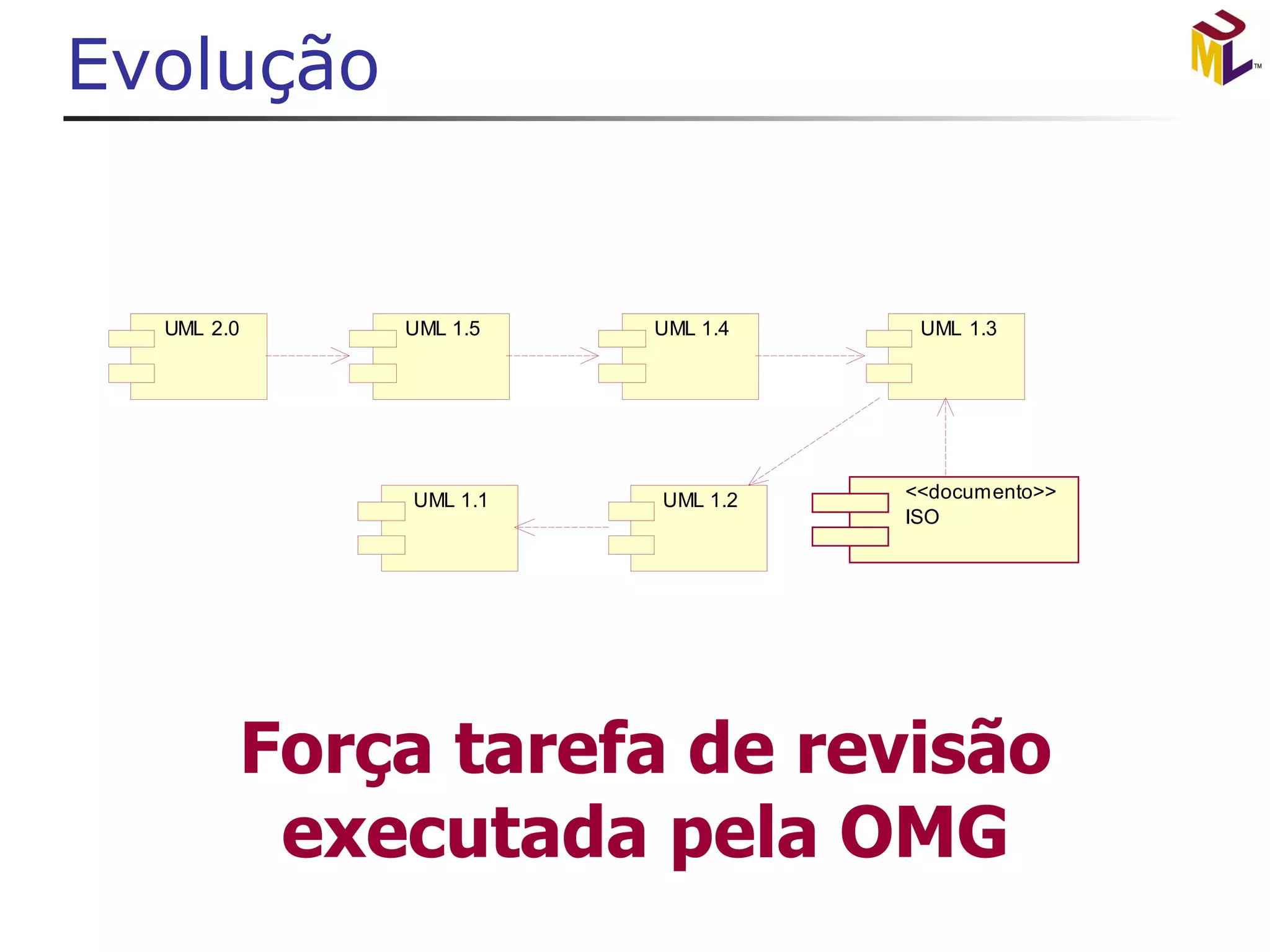

7. Evolução

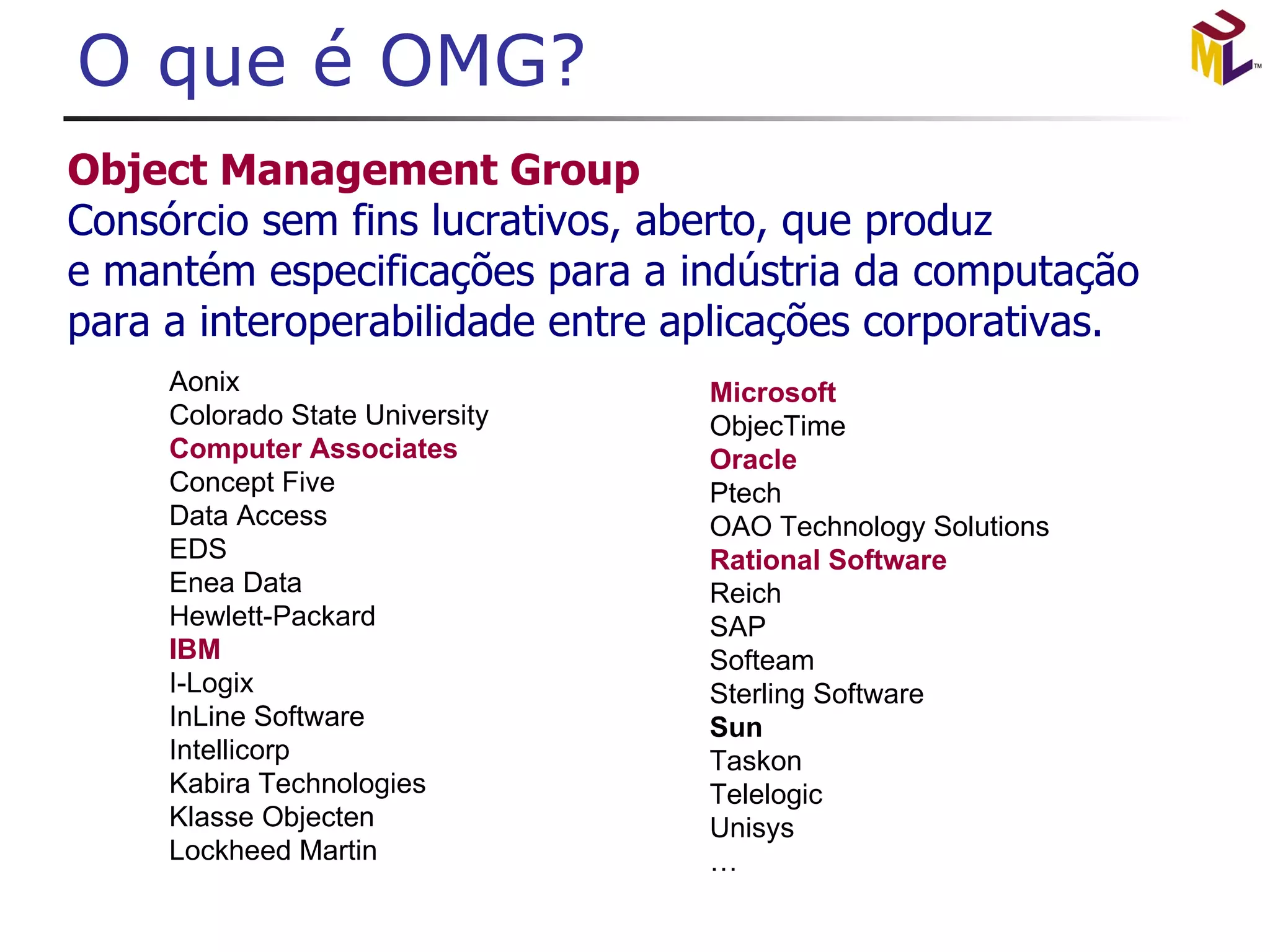

8. O que é OMG? Aonix Colorado State University Computer Associates Concept Five Data Access EDS Enea Data Hewlett-Packard IBM I-Logix InLine Software Intellicorp Kabira Technologies Klasse Objecten Lockheed Martin Microsoft ObjecTime Oracle Ptech OAO Technology Solutions Rational Software Reich SAP Softeam Sterling Software Sun Taskon Telelogic Unisys …

9. UML em exemplos

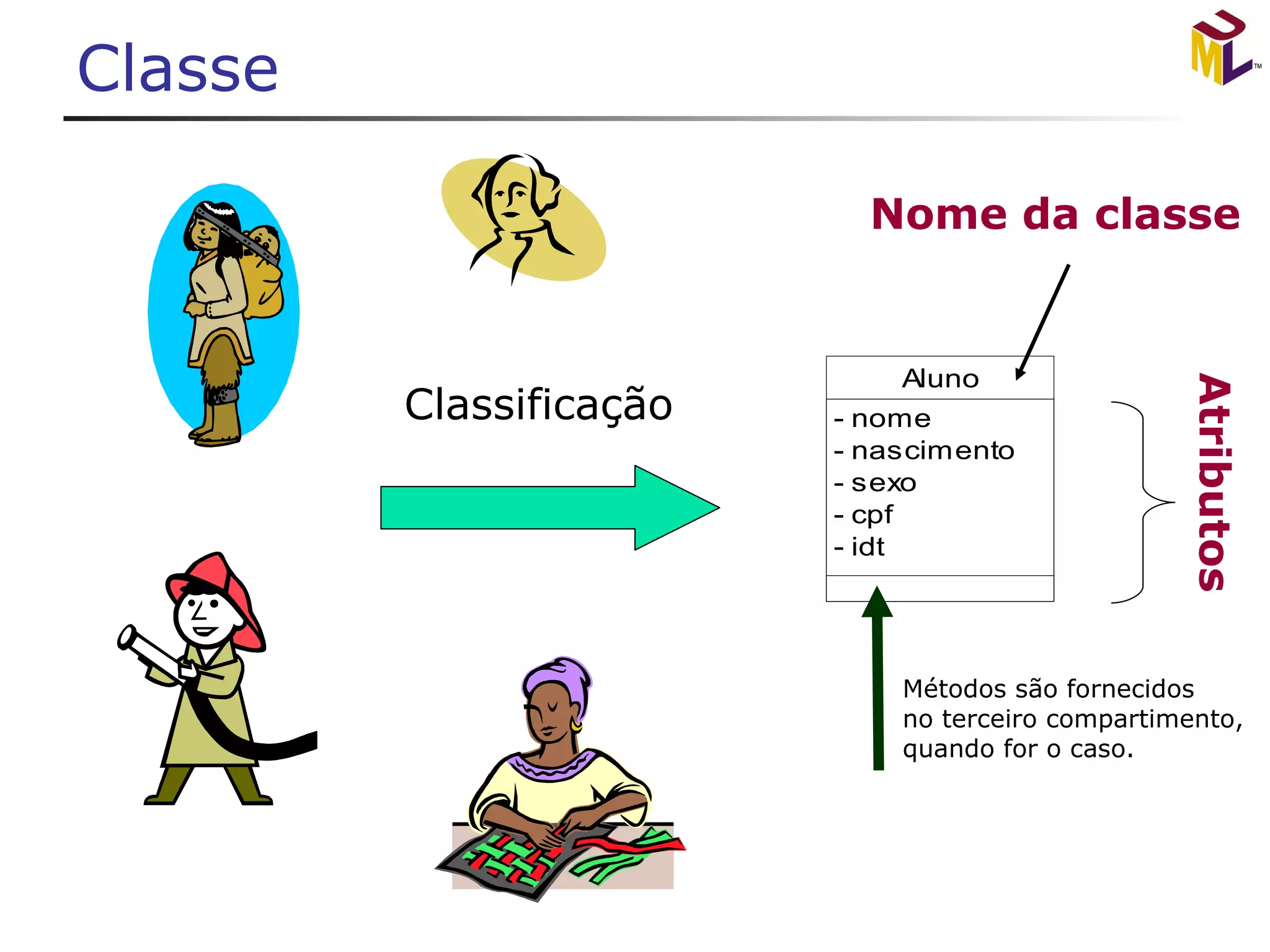

10. Classe

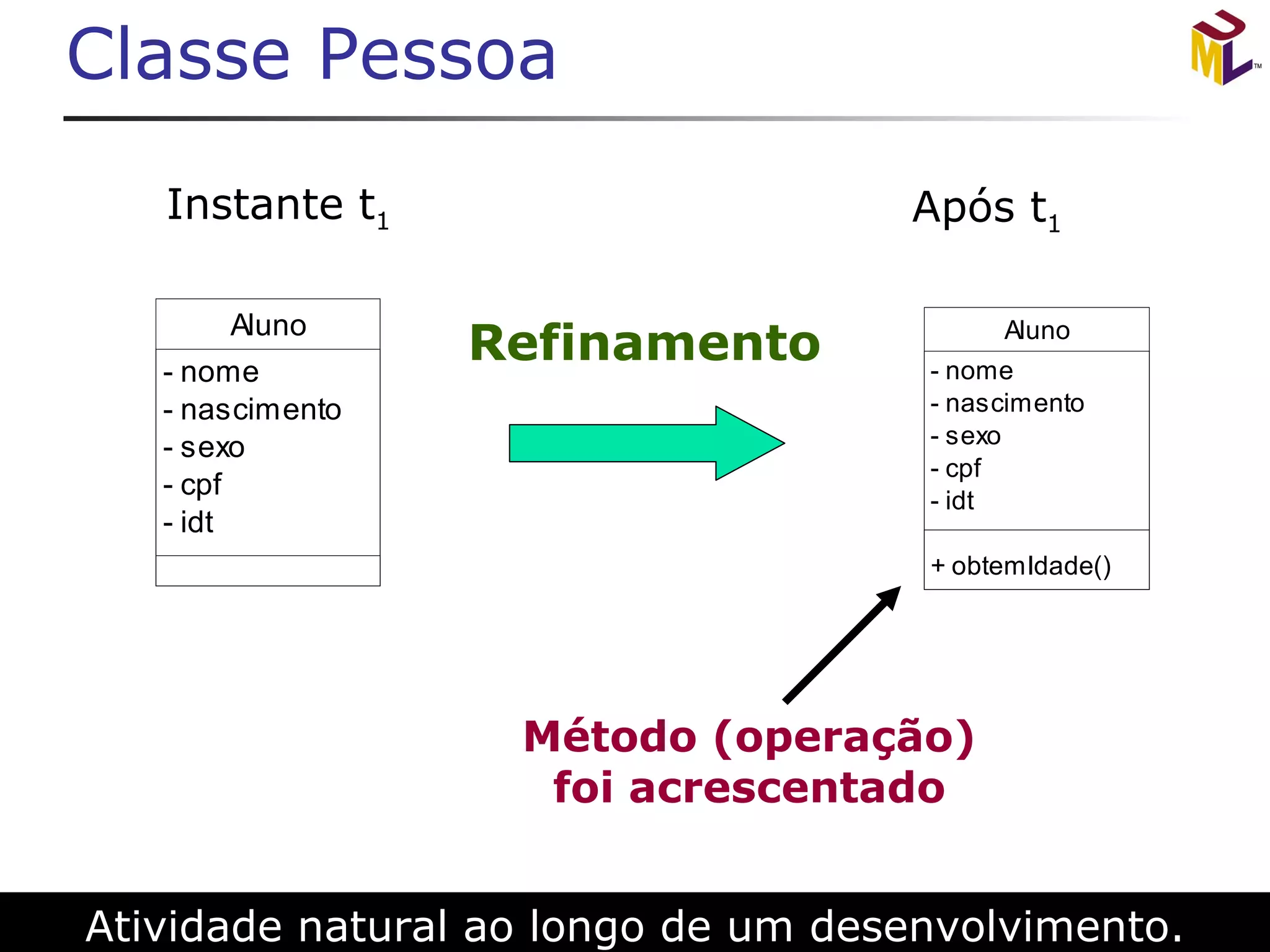

11. Classe Pessoa Atividade natural ao longo de um desenvolvimento.

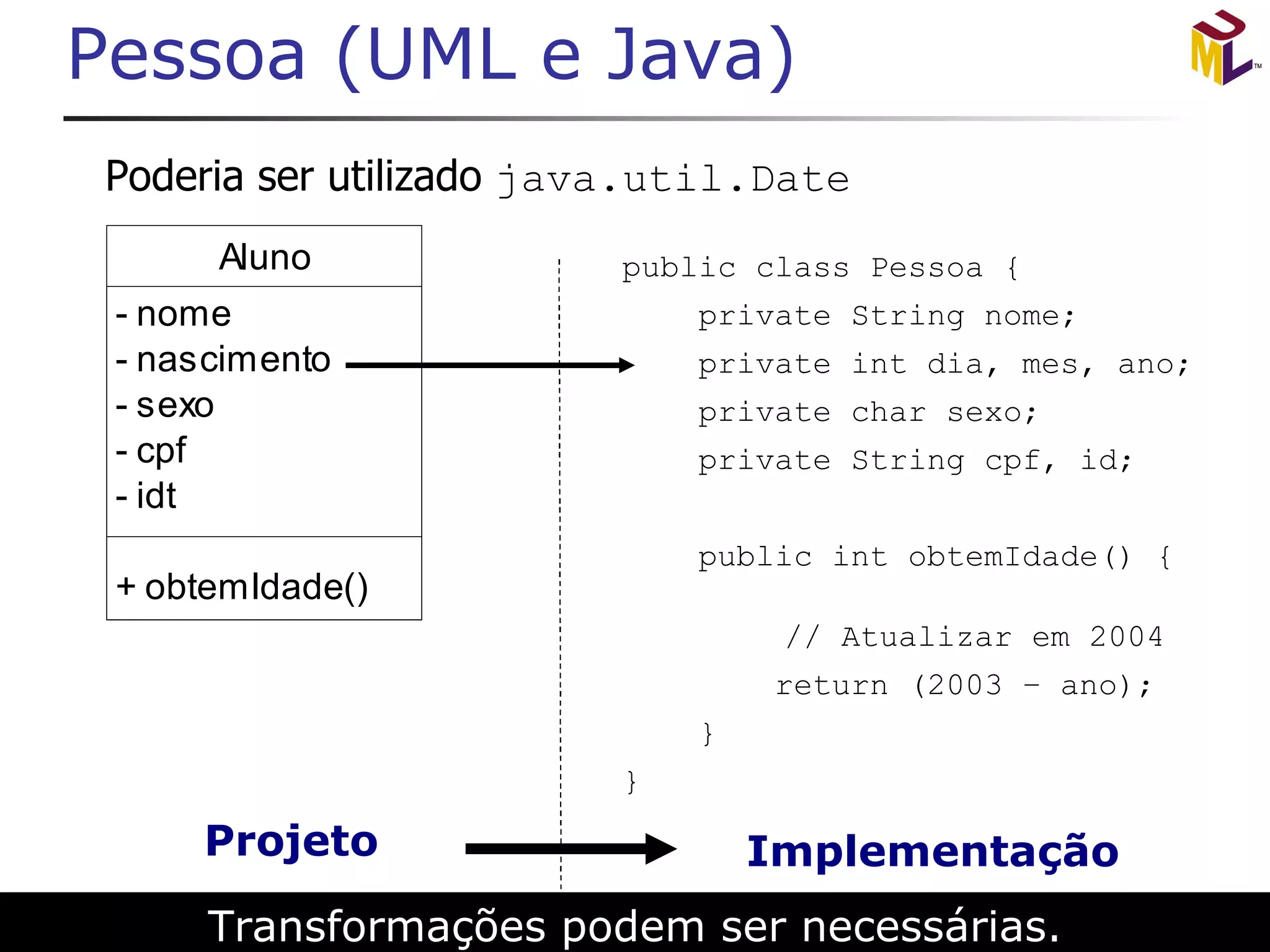

12. Pessoa (UML e Java) Transformações podem ser necessárias. public class Pessoa { private String nome; private int dia, mes, ano; private char sexo; private String cpf, id; public int obtemIdade() { // Atualizar em 2004 return (2003 – ano); } }

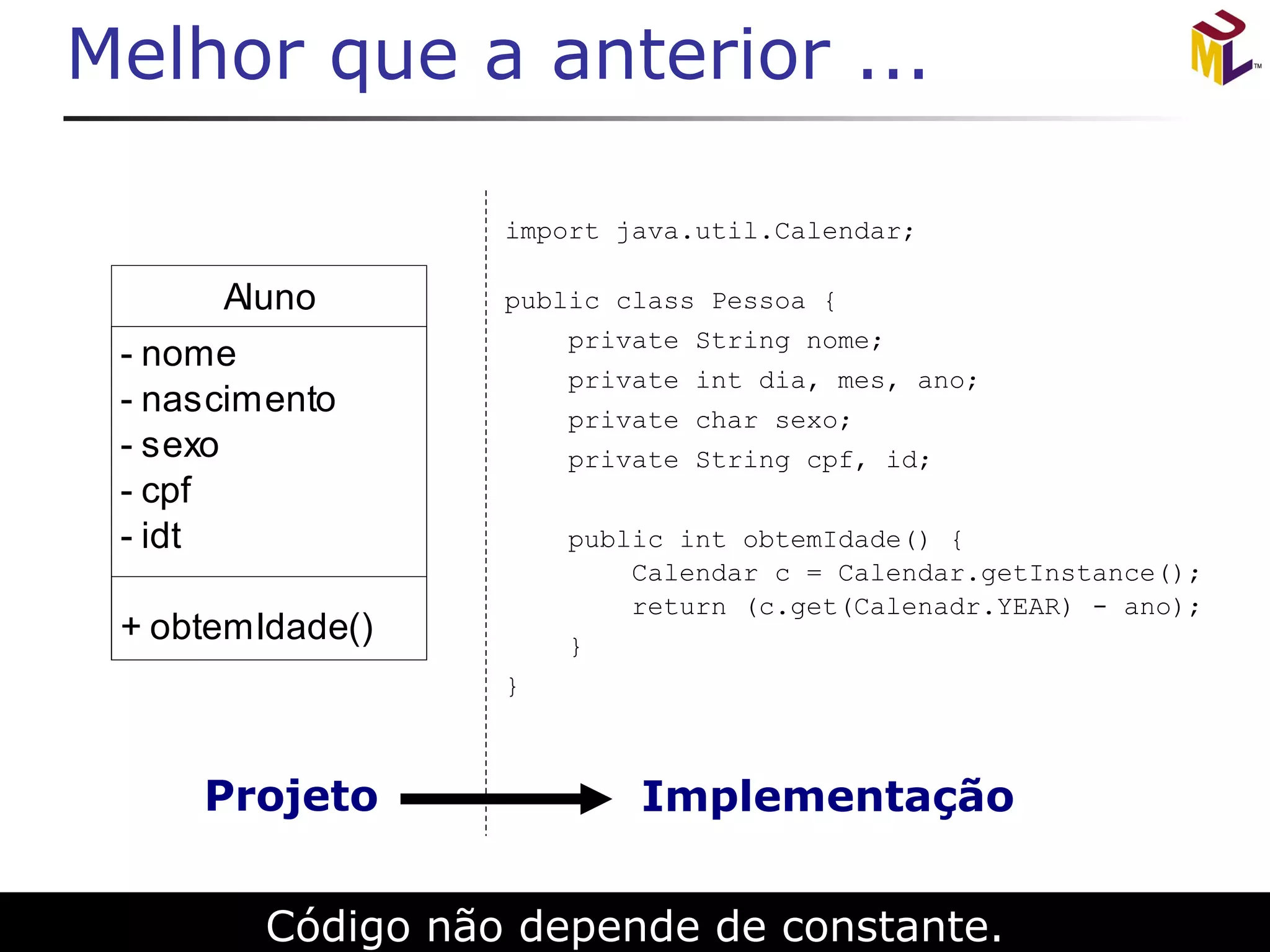

13. Melhor que a anterior ... Código não depende de constante. import java.util.Calendar; public class Pessoa { private String nome; private int dia, mes, ano; private char sexo; private String cpf, id; public int obtemIdade() { Calendar c = Calendar.getInstance(); return (c.get(Calenadr.YEAR) - ano); } }

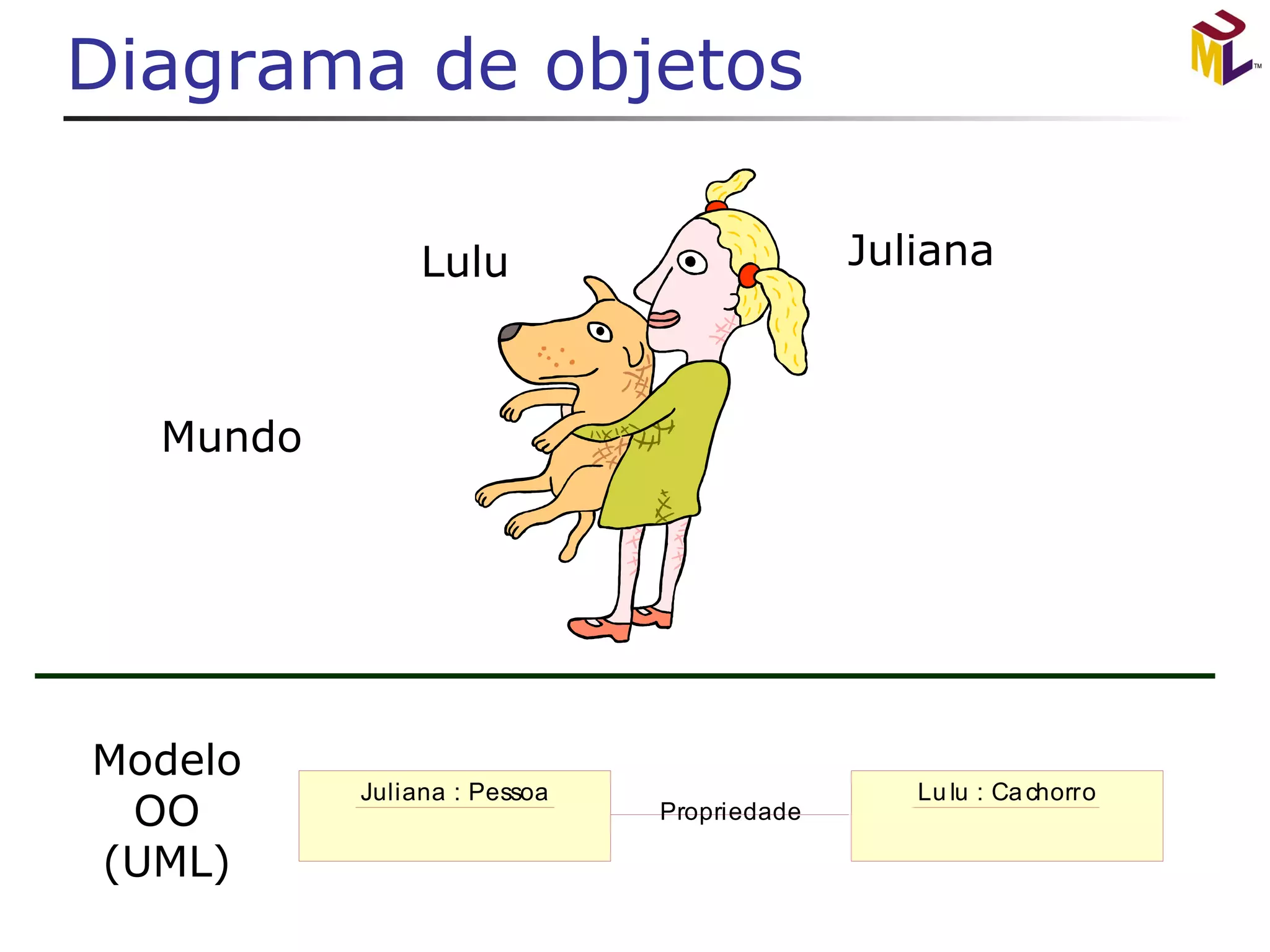

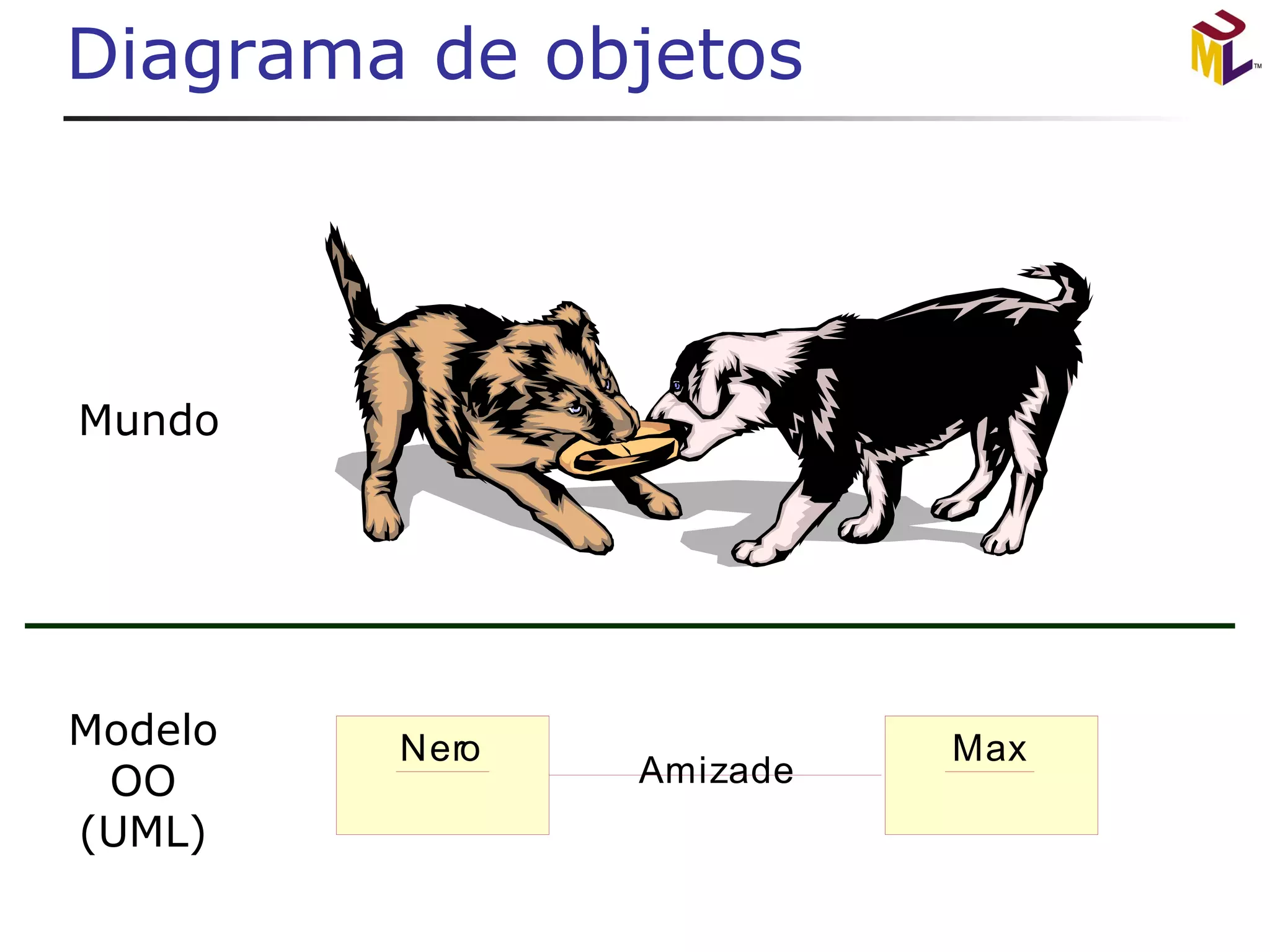

14. Diagrama de objetos

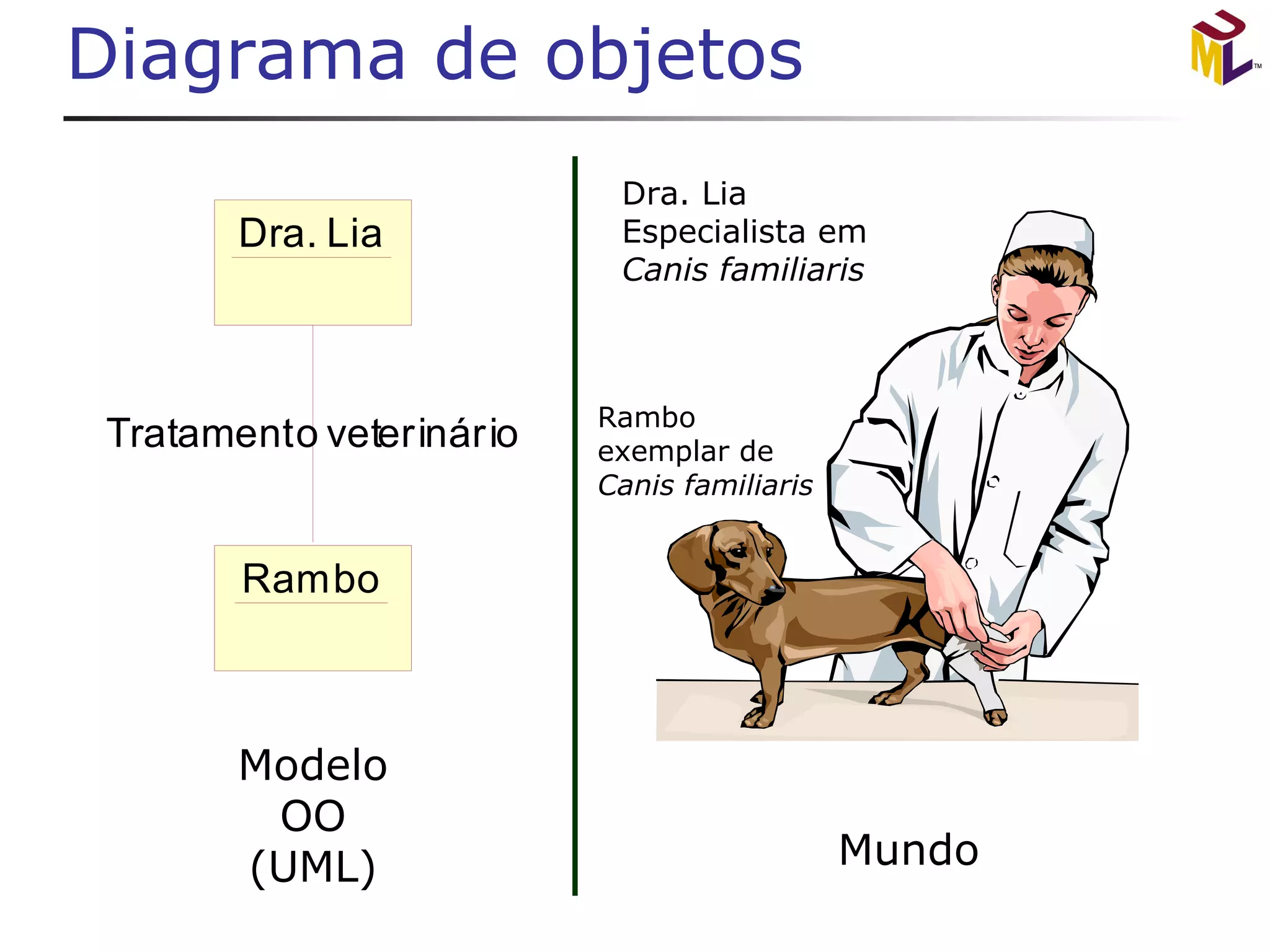

15. Diagrama de objetos

16. Diagrama de objetos

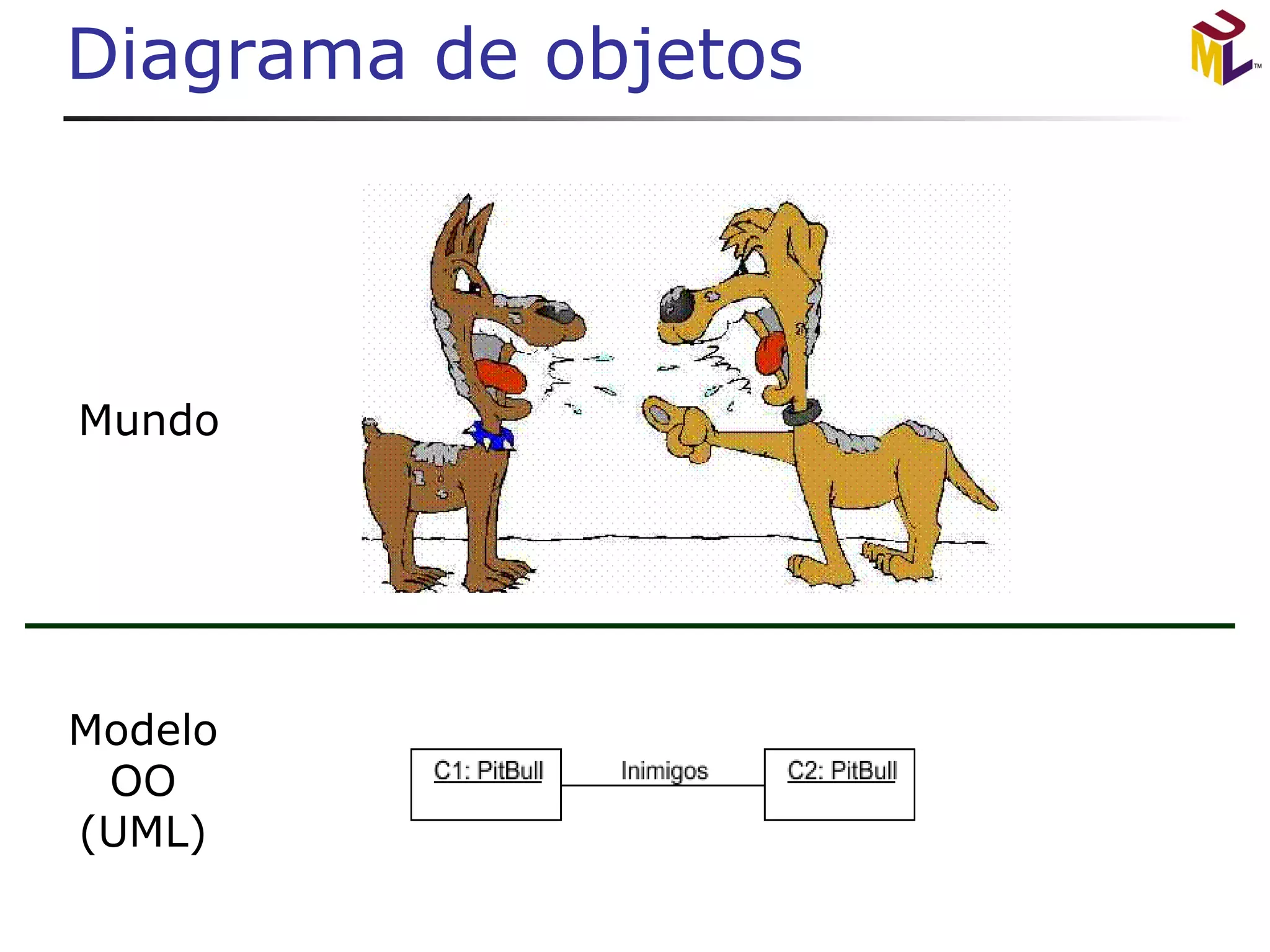

17. Diagrama de objetos

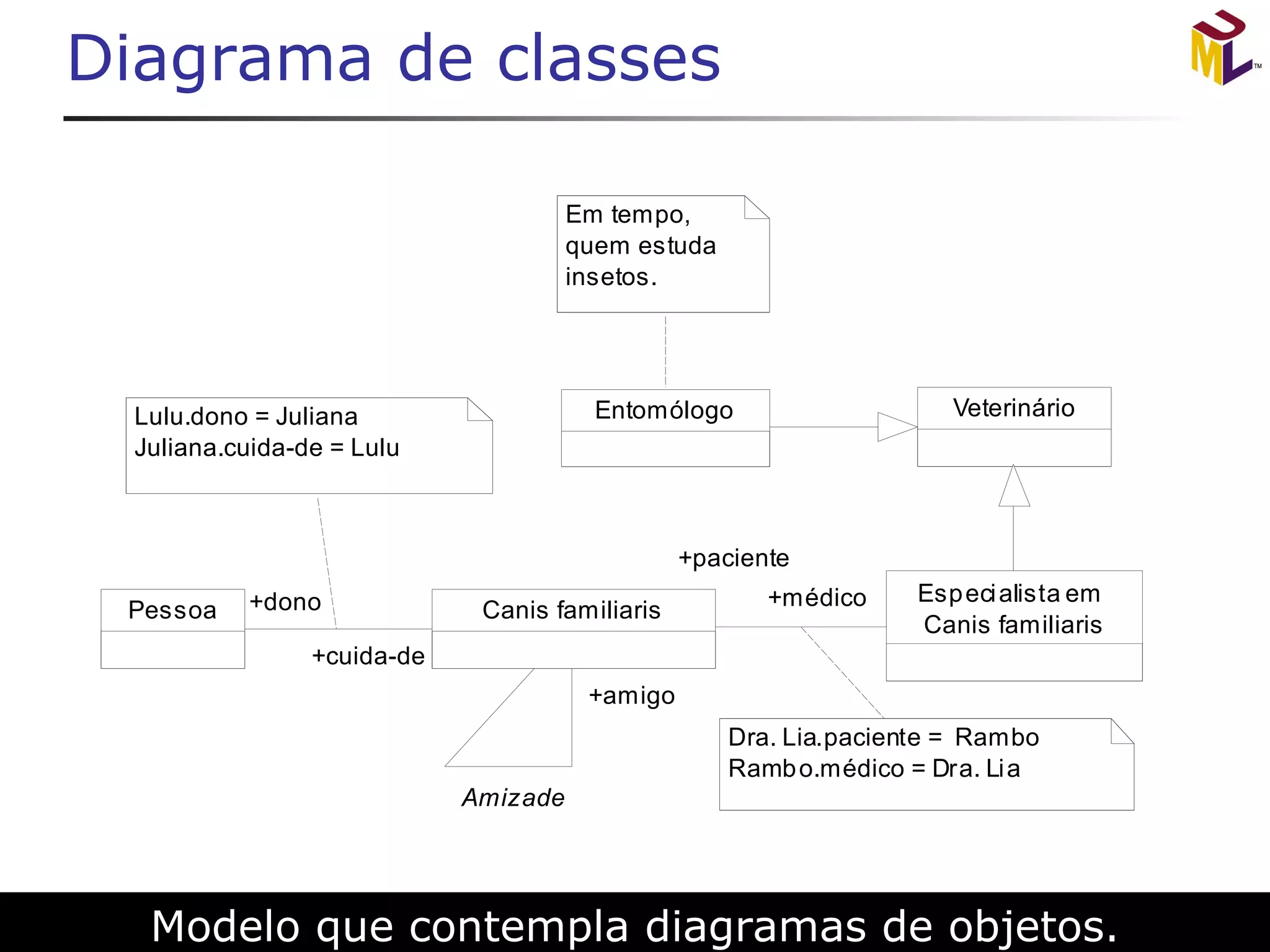

18. Diagrama de classes Modelo que contempla diagramas de objetos.

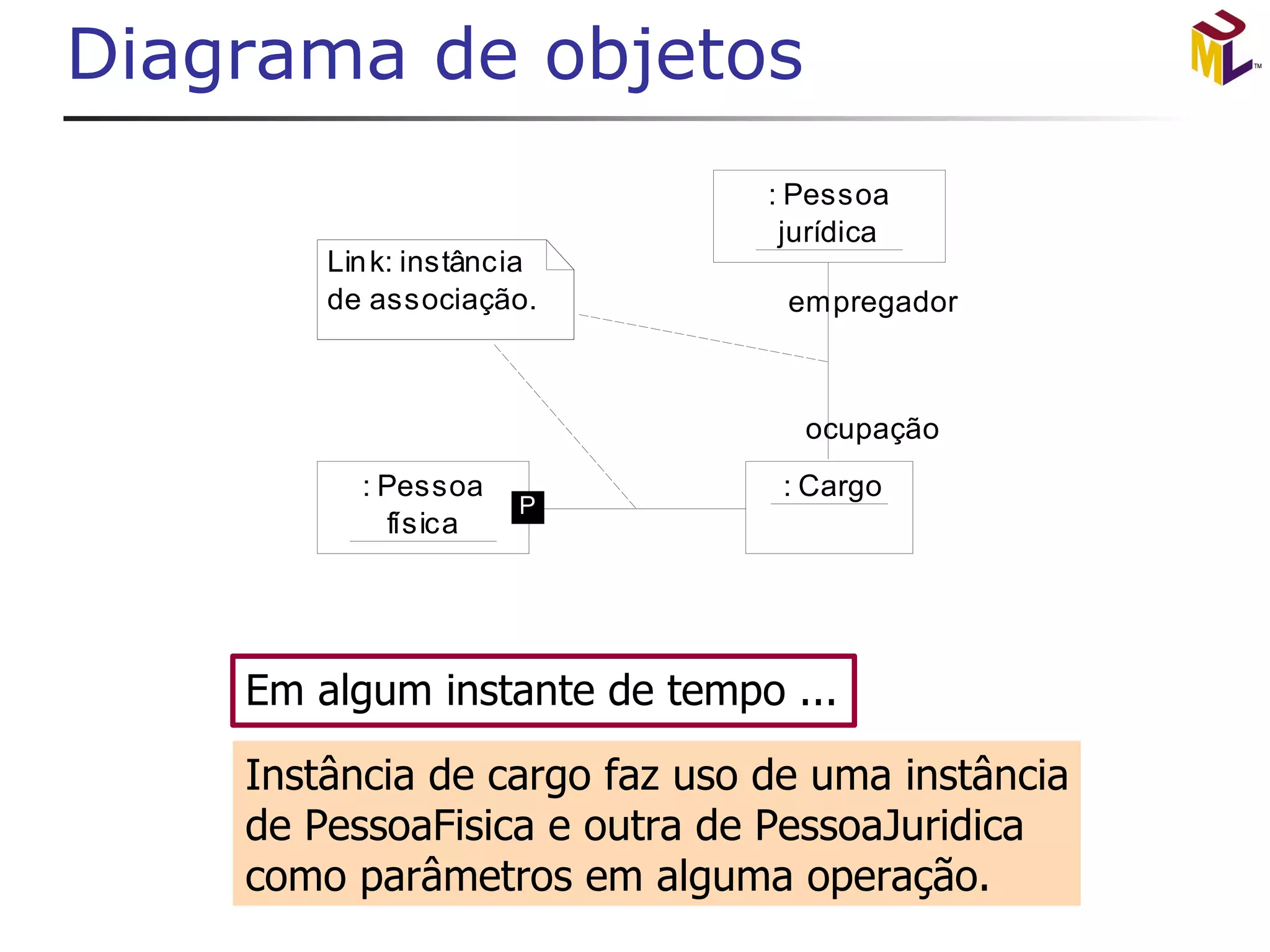

19. Diagrama de objetos Instância de cargo faz uso de uma instância de PessoaFisica e outra de PessoaJuridica como parâmetros em alguma operação. Em algum instante de tempo ...

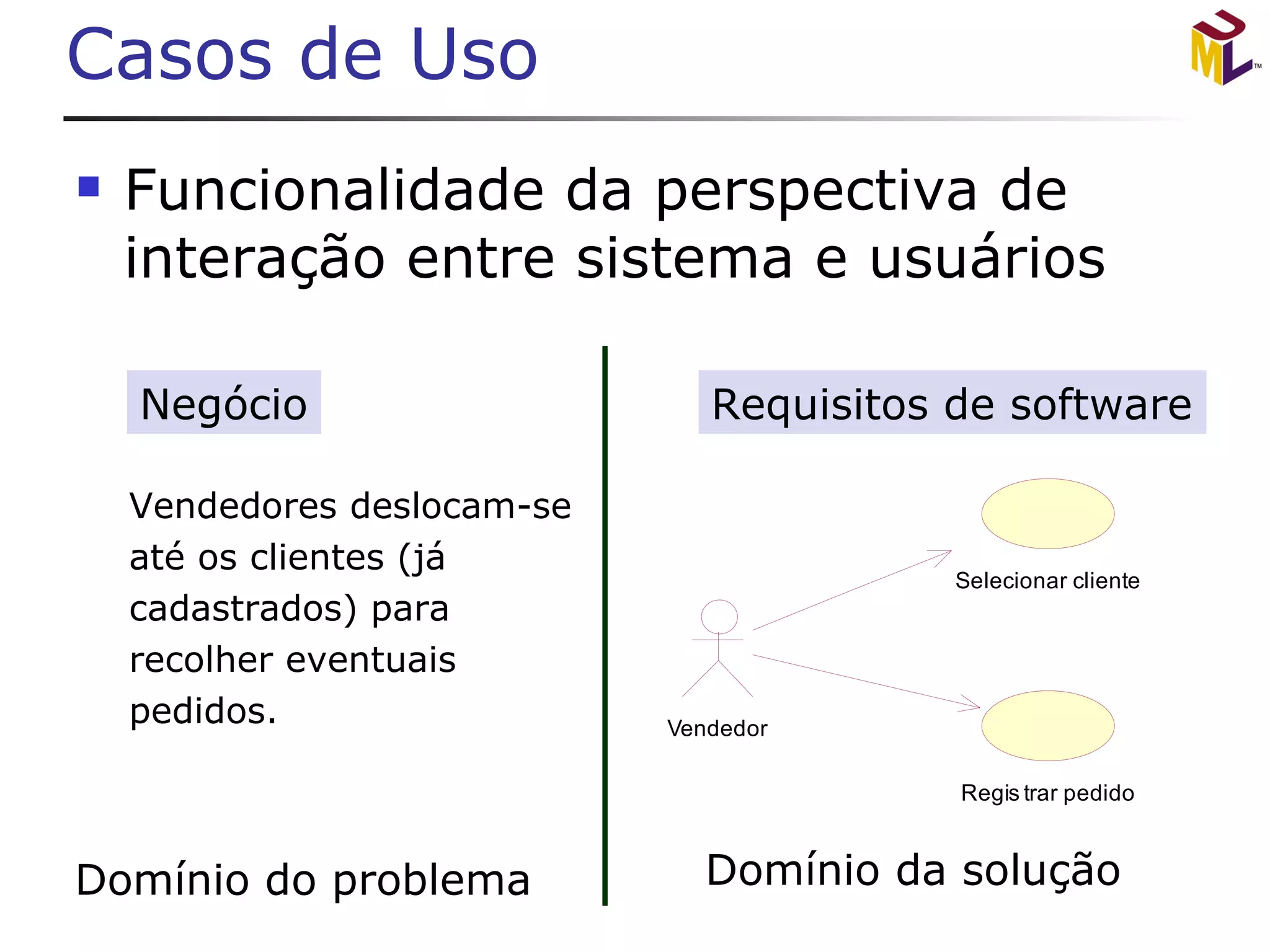

20. Casos de Uso Funcionalidade da perspectiva de interação entre sistema e usuários Vendedores deslocam-se até os clientes (já cadastrados) para recolher eventuais pedidos. Negócio Requisitos de software

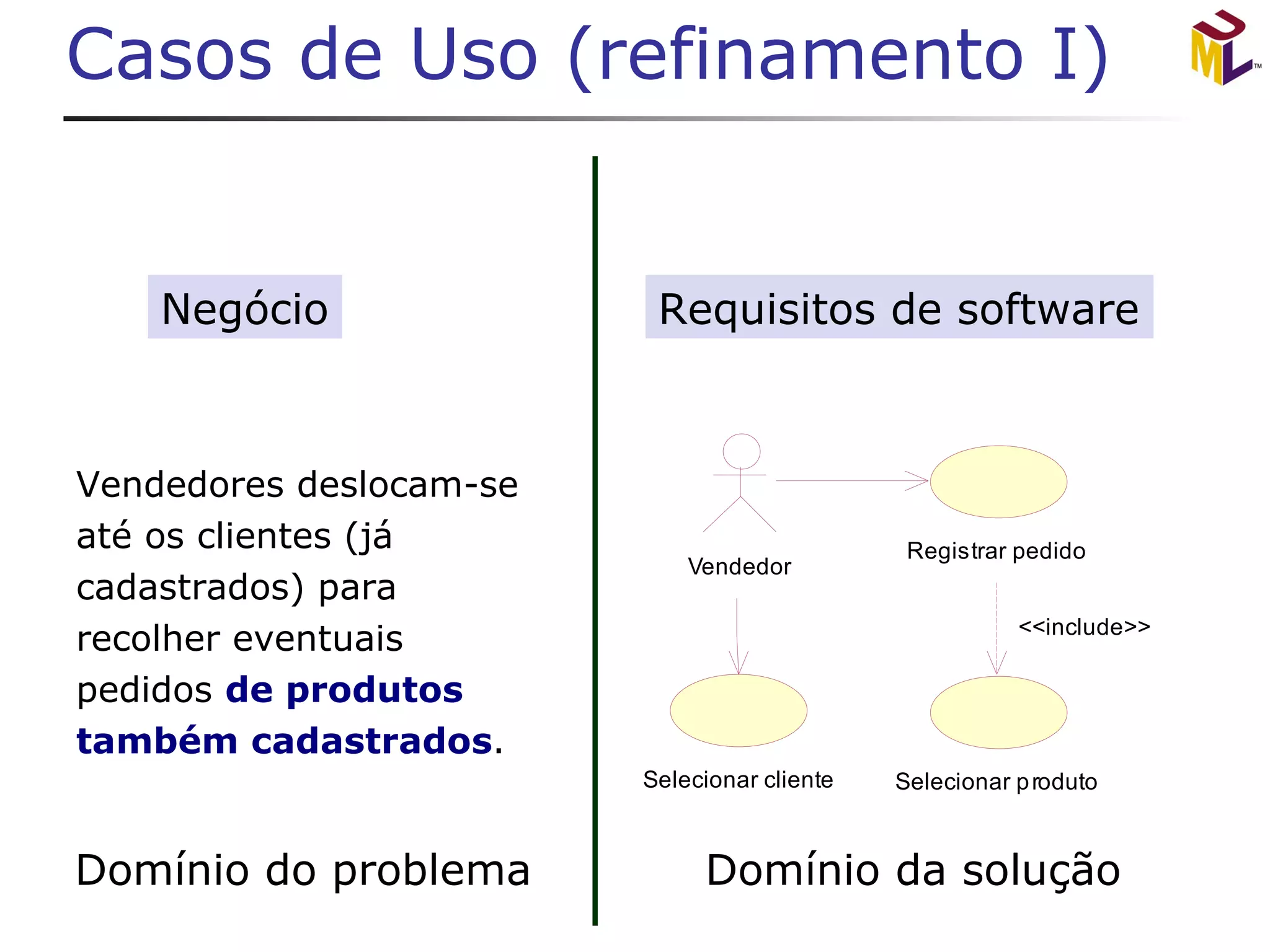

21. Casos de Uso (refinamento I) Vendedores deslocam-se até os clientes (já cadastrados) para recolher eventuais pedidos de produtos também cadastrados . Negócio Requisitos de software

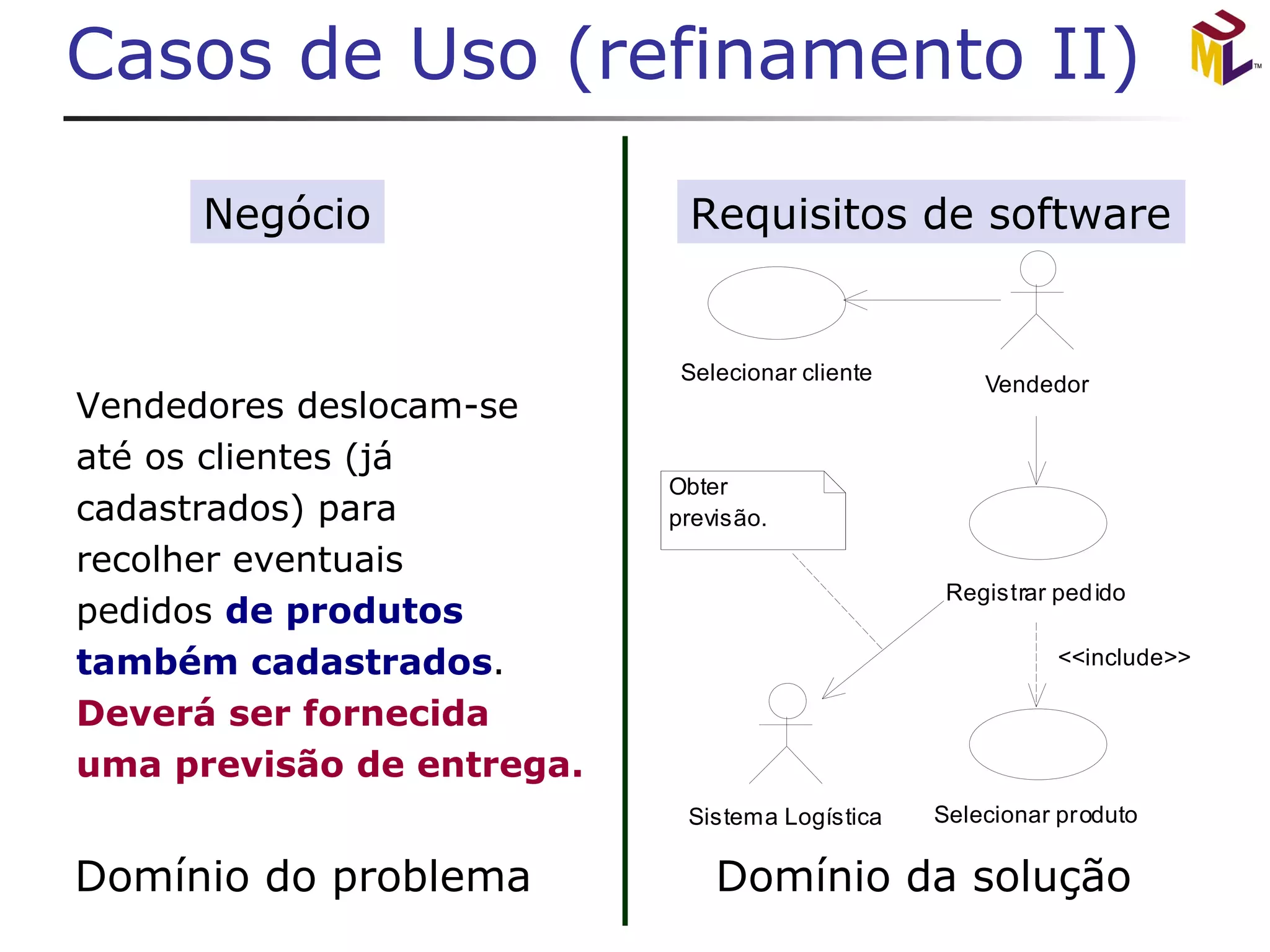

22. Casos de Uso (refinamento II) Vendedores deslocam-se até os clientes (já cadastrados) para recolher eventuais pedidos de produtos também cadastrados . Deverá ser fornecida uma previsão de entrega. Negócio Requisitos de software

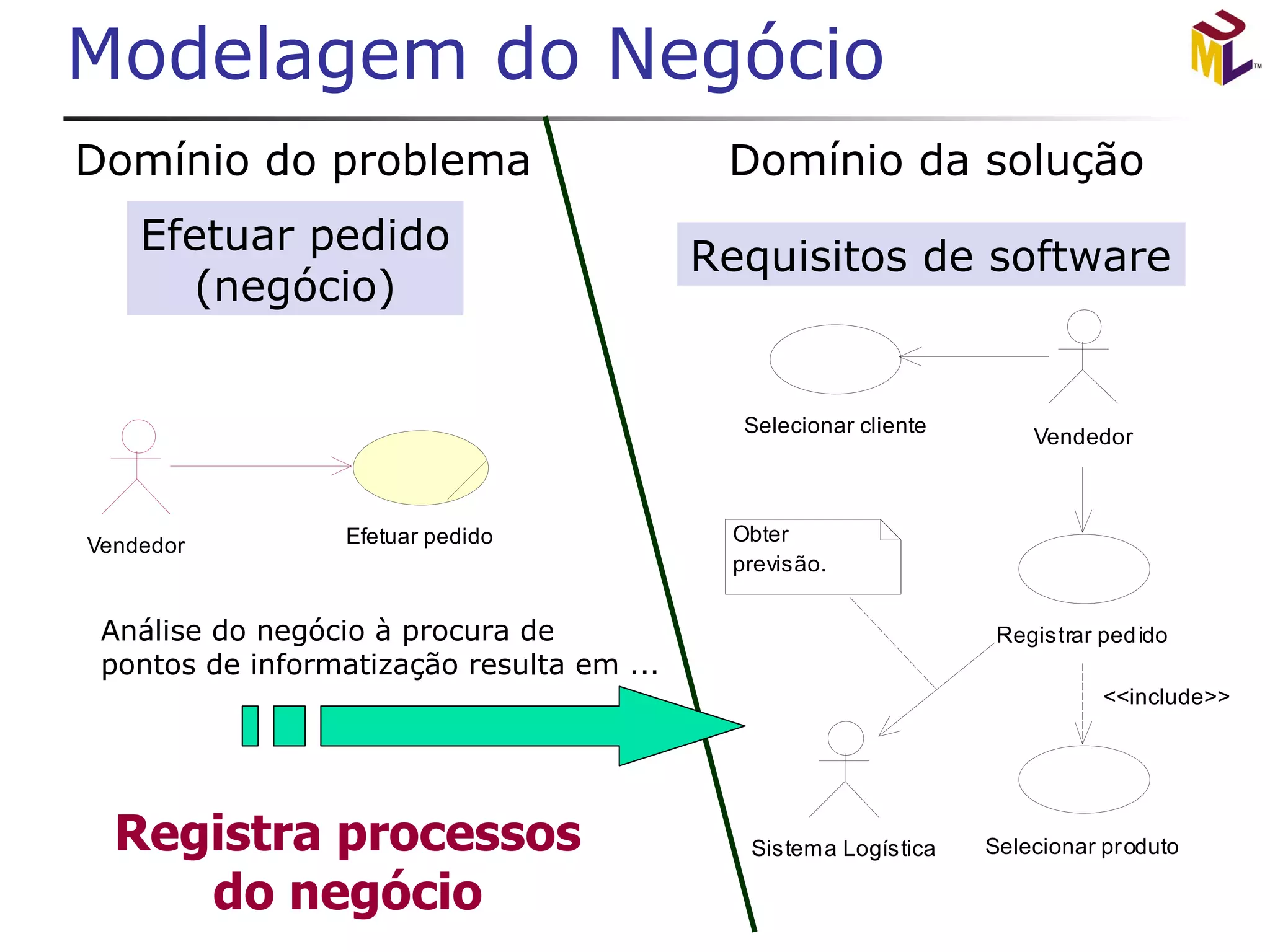

23. Modelagem do Negócio Efetuar pedido (negócio) Requisitos de software

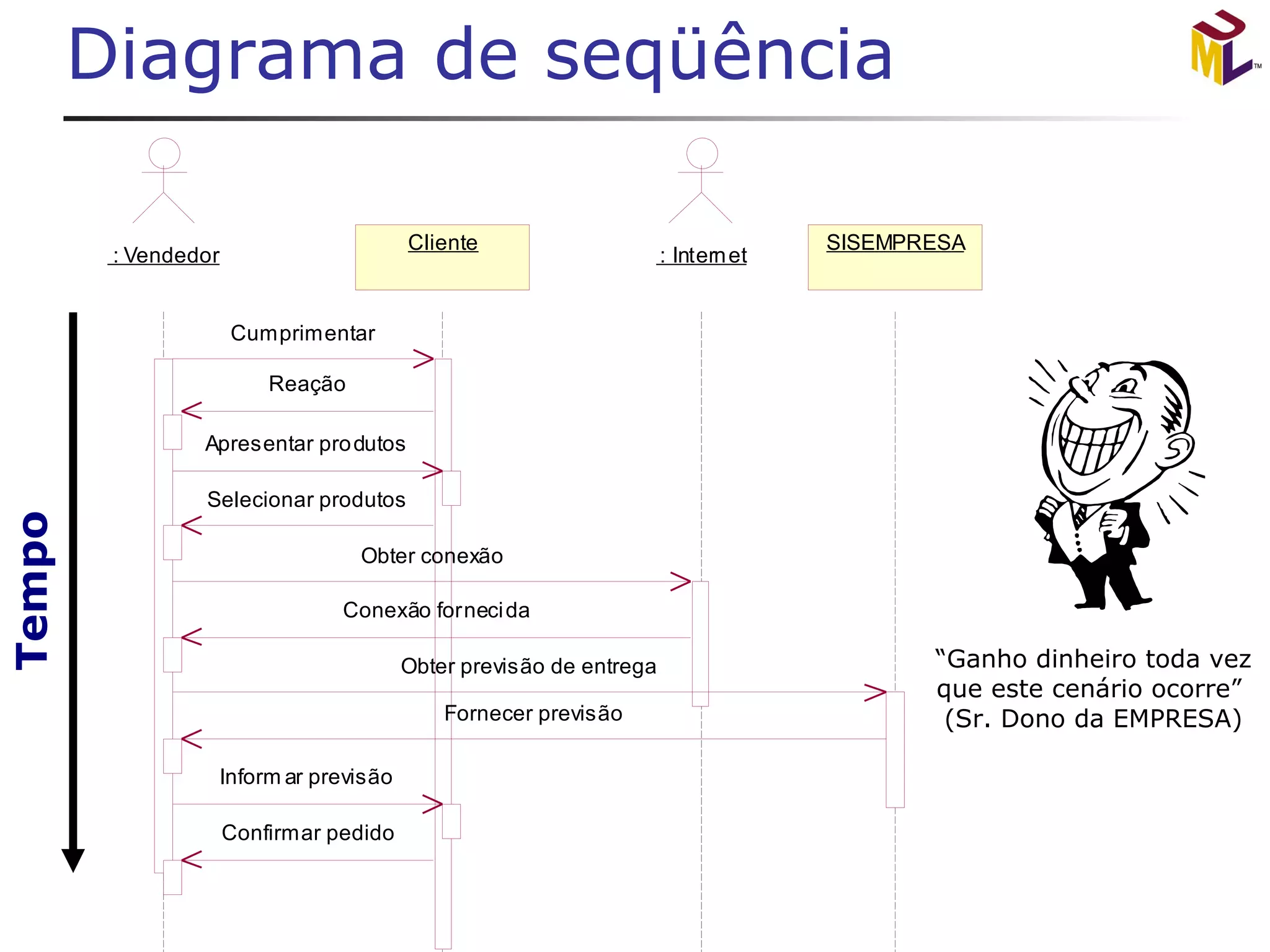

24. Diagrama de seqüência

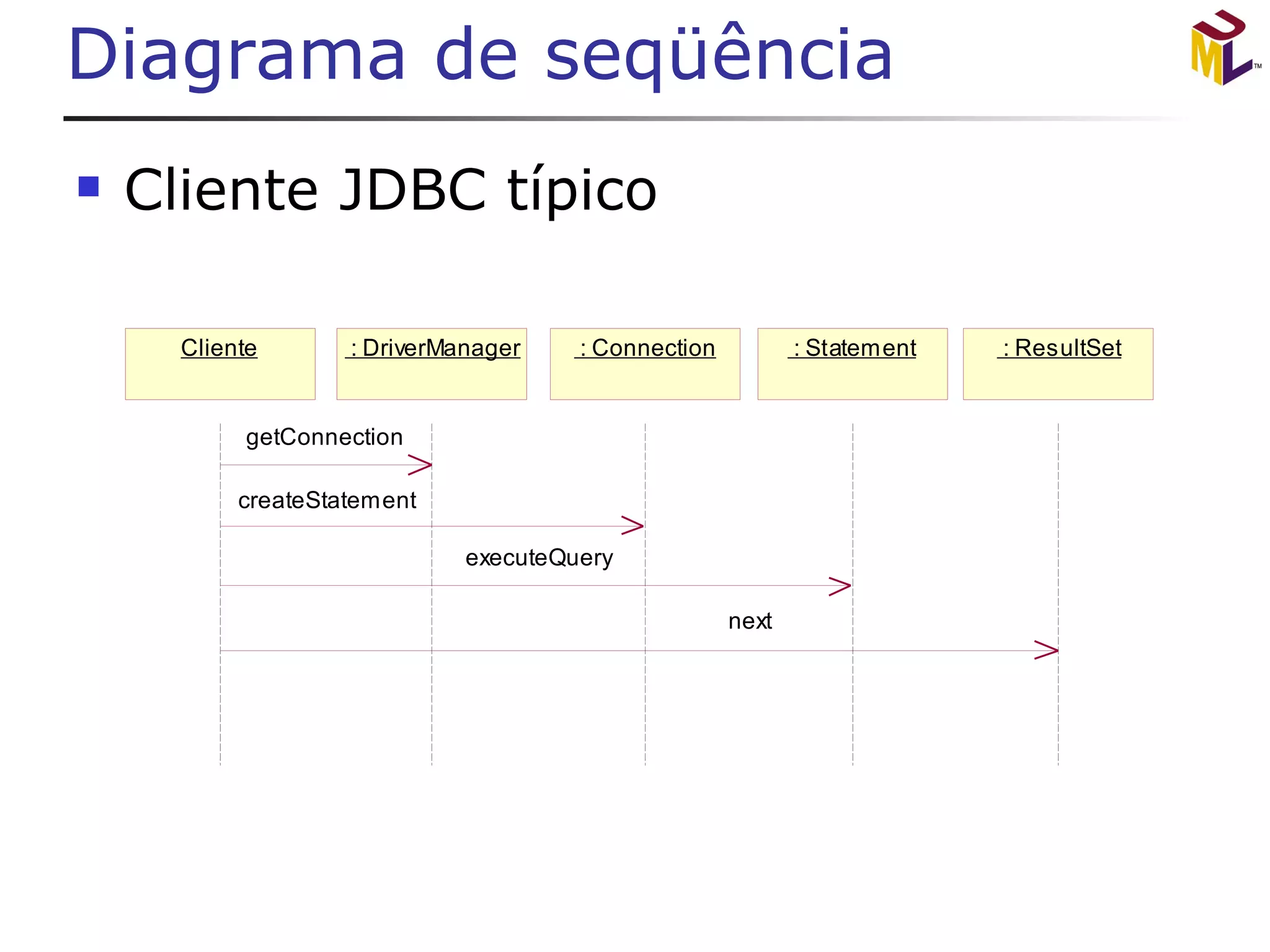

25. Diagrama de seqüência Cliente JDBC típico

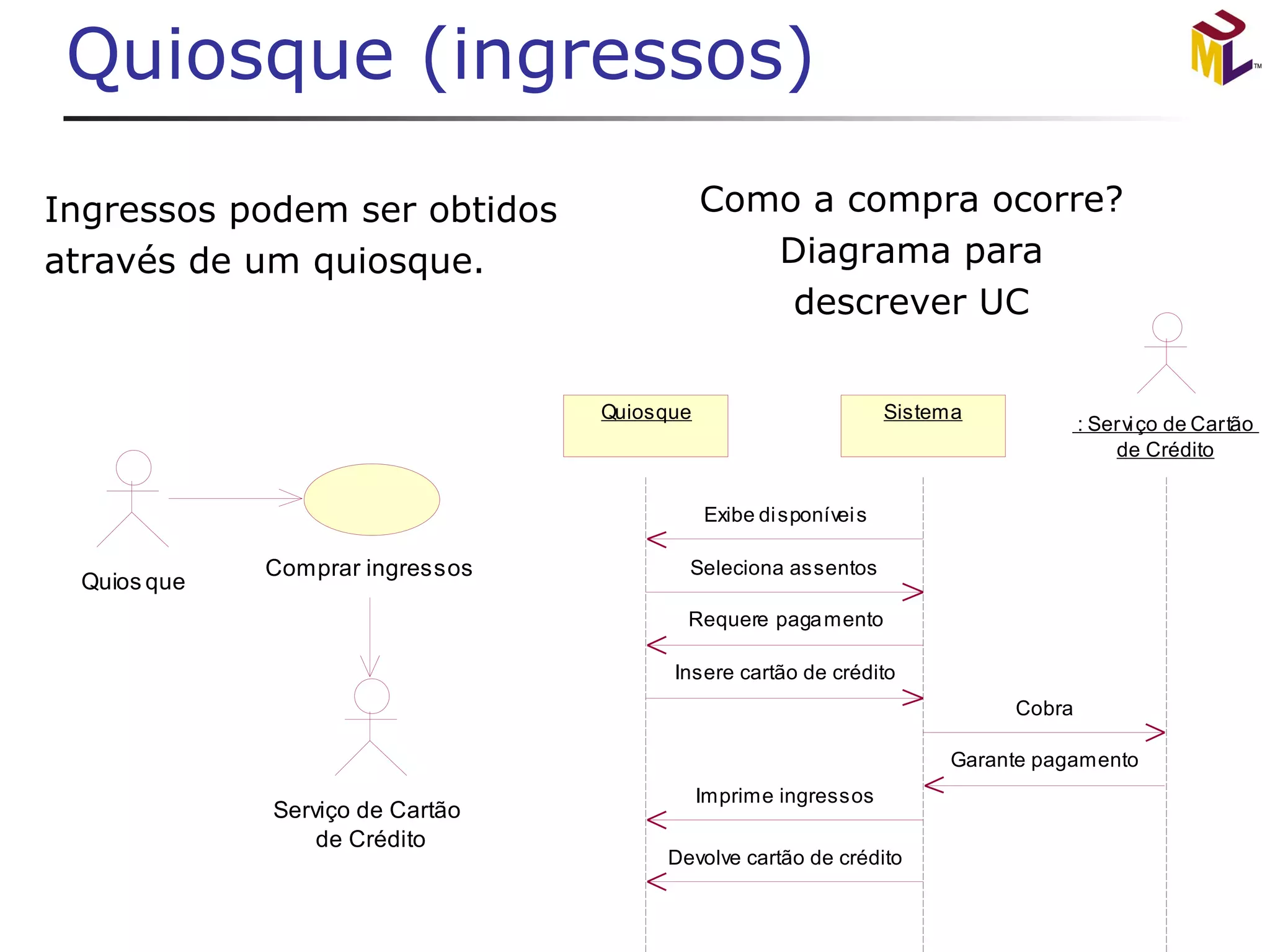

26. Quiosque (ingressos) Ingressos podem ser obtidos através de um quiosque. Como a compra ocorre? Diagrama para descrever UC

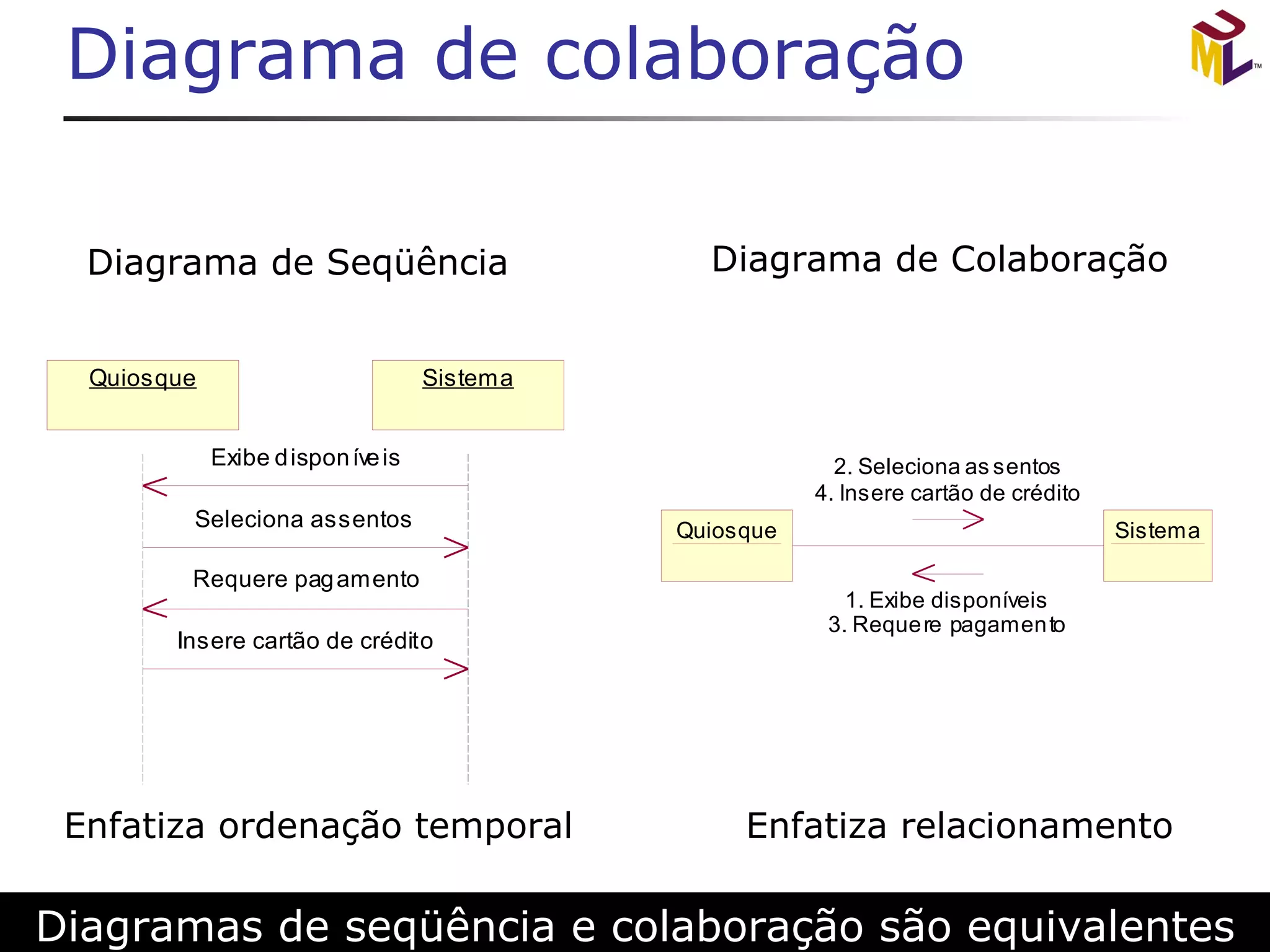

27. Diagrama de colaboração Diagramas de seqüência e colaboração são equivalentes

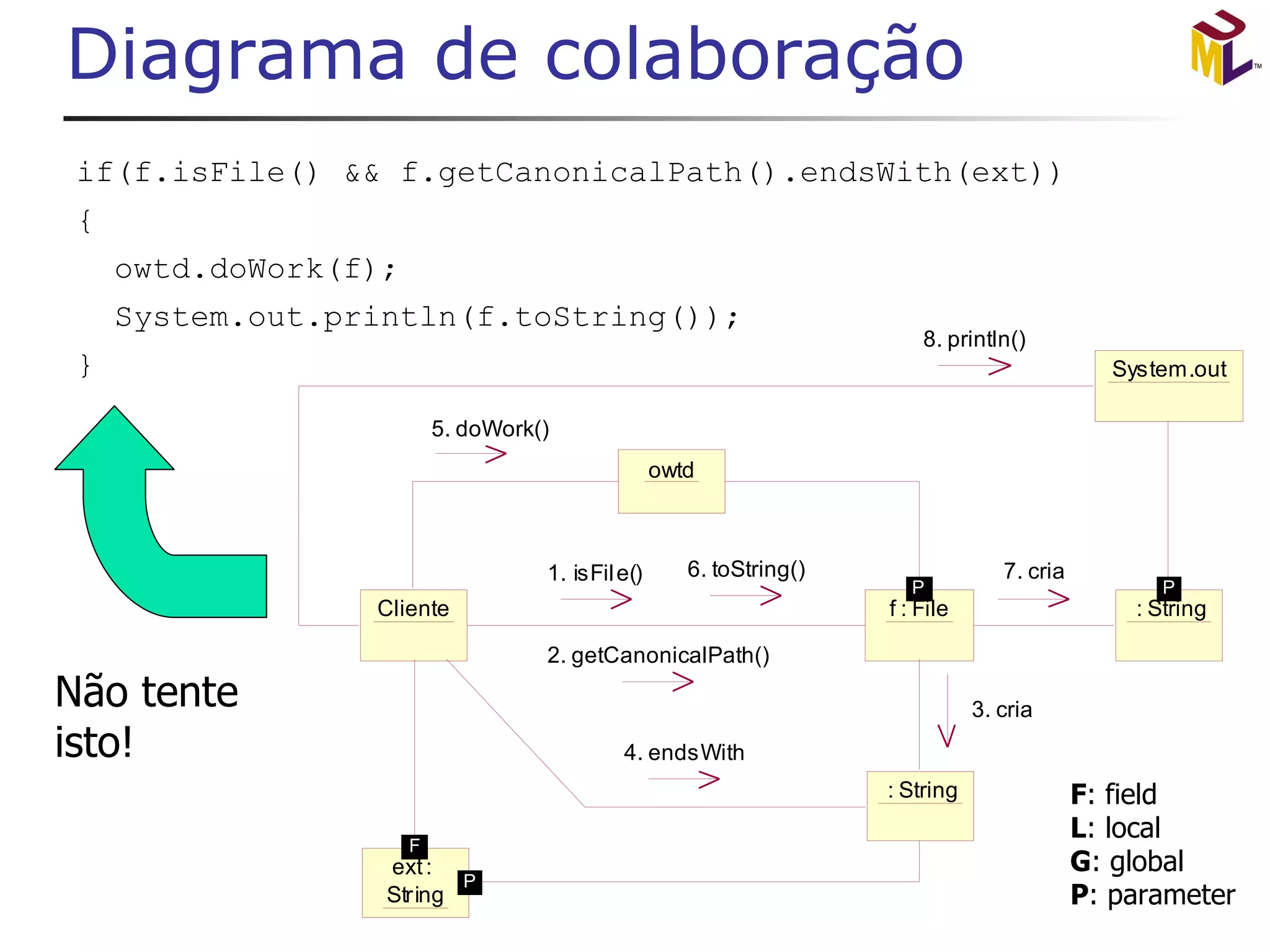

28. Diagrama de colaboração if(f.isFile() && f.getCanonicalPath().endsWith(ext)) { owtd.doWork(f); System.out.println(f.toString()); }

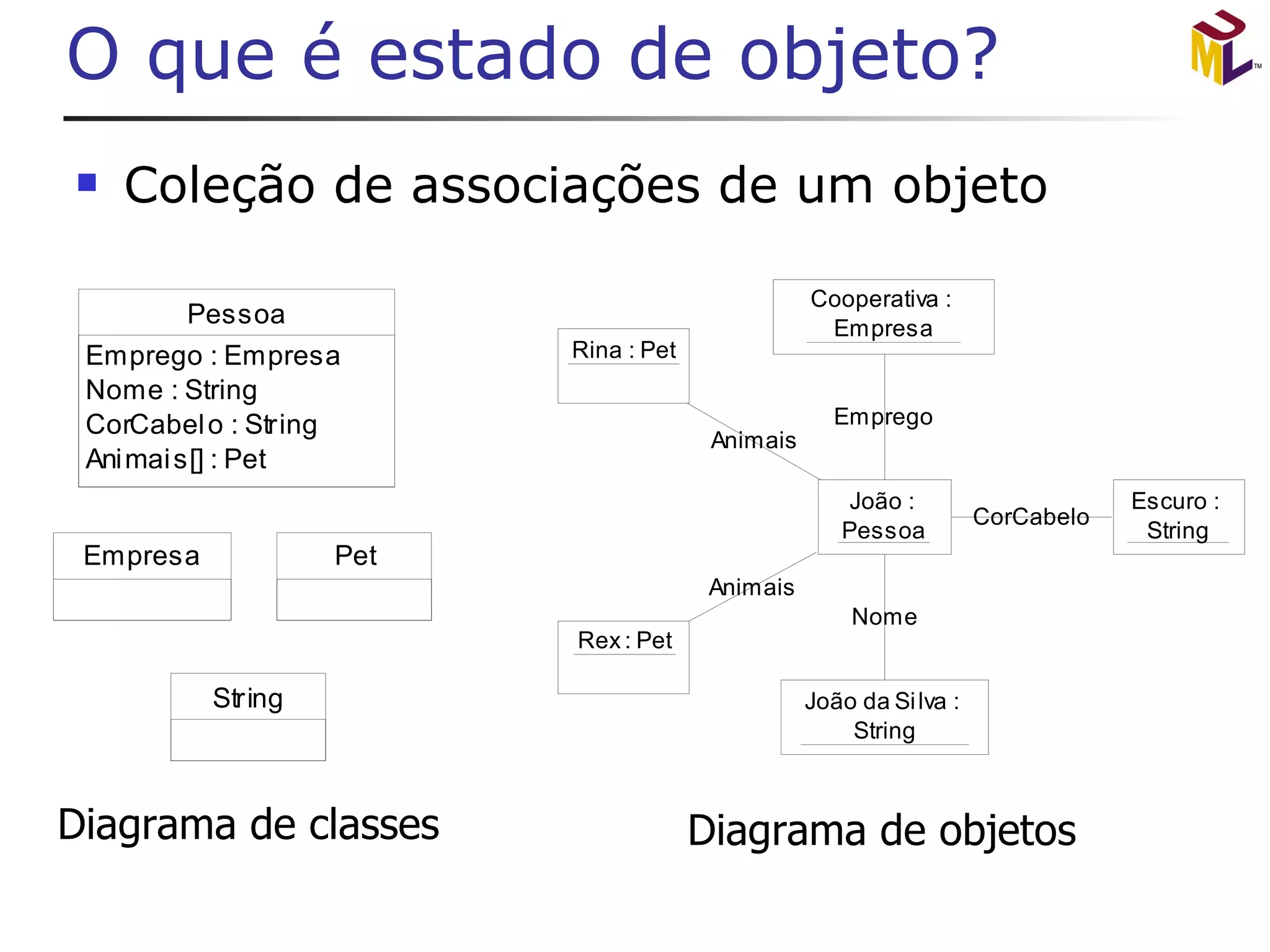

29. O que é estado de objeto? Coleção de associações de um objeto

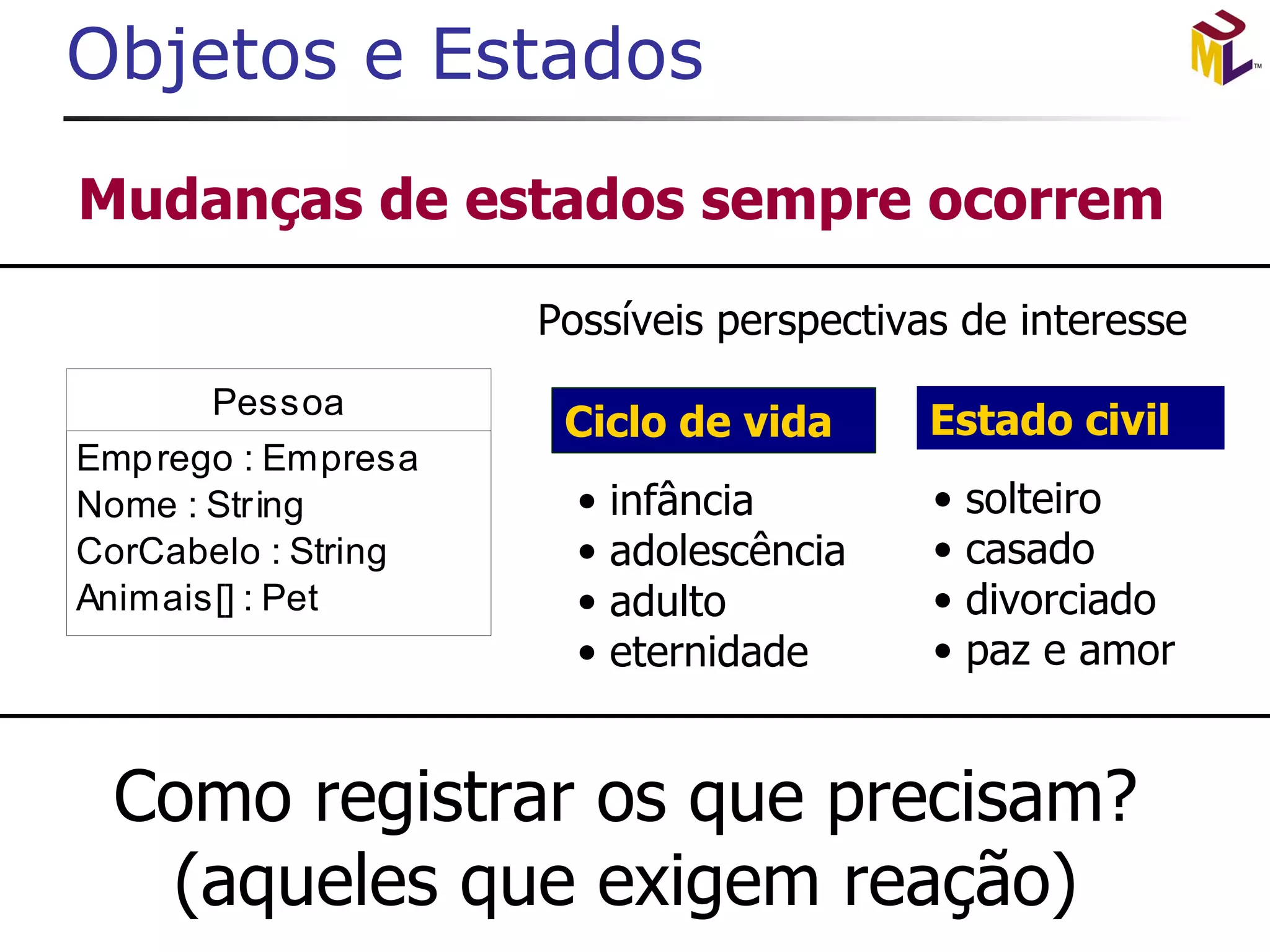

30. Objetos e Estados Ciclo de vida Estado civil

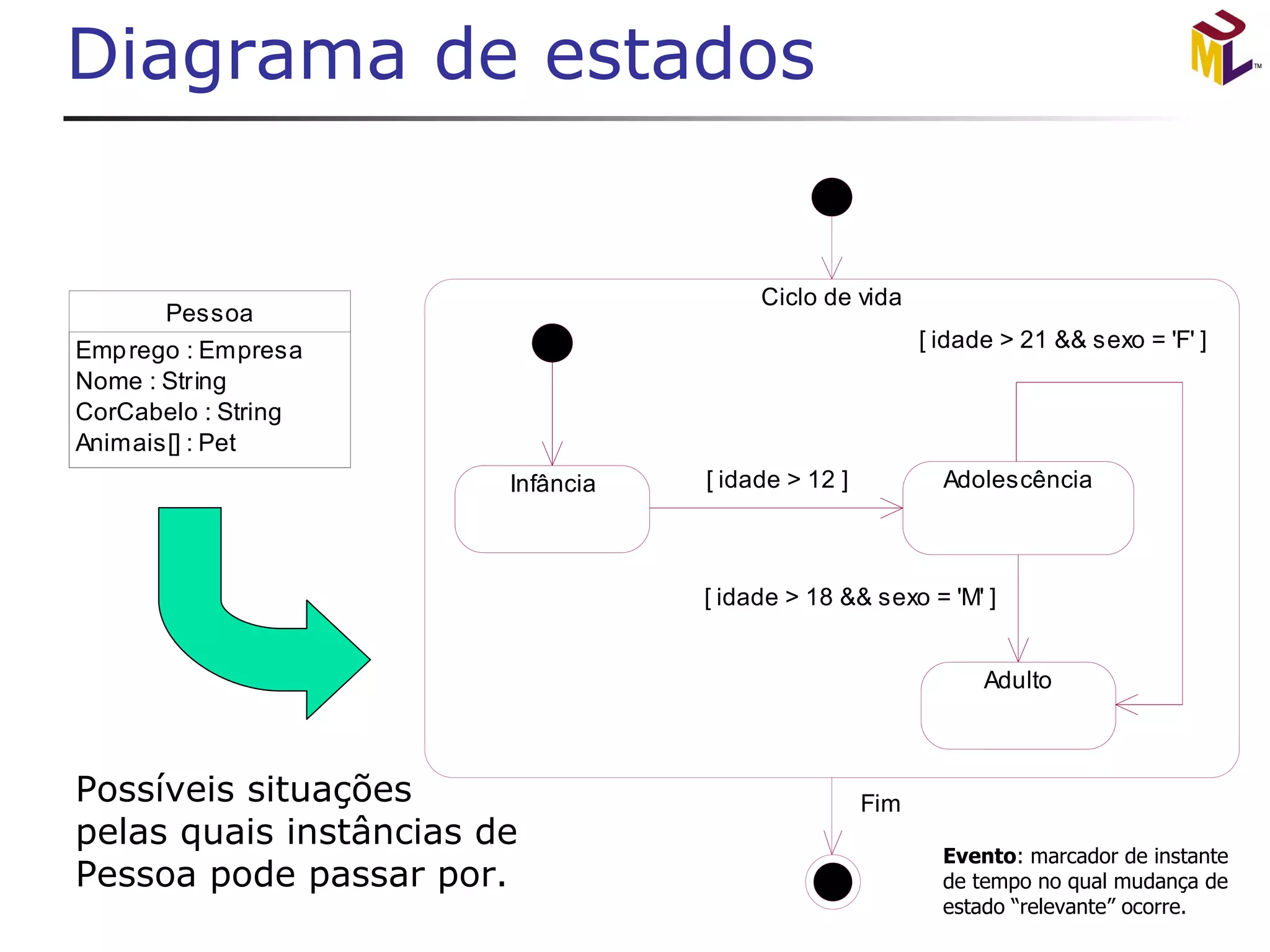

31. Diagrama de estados

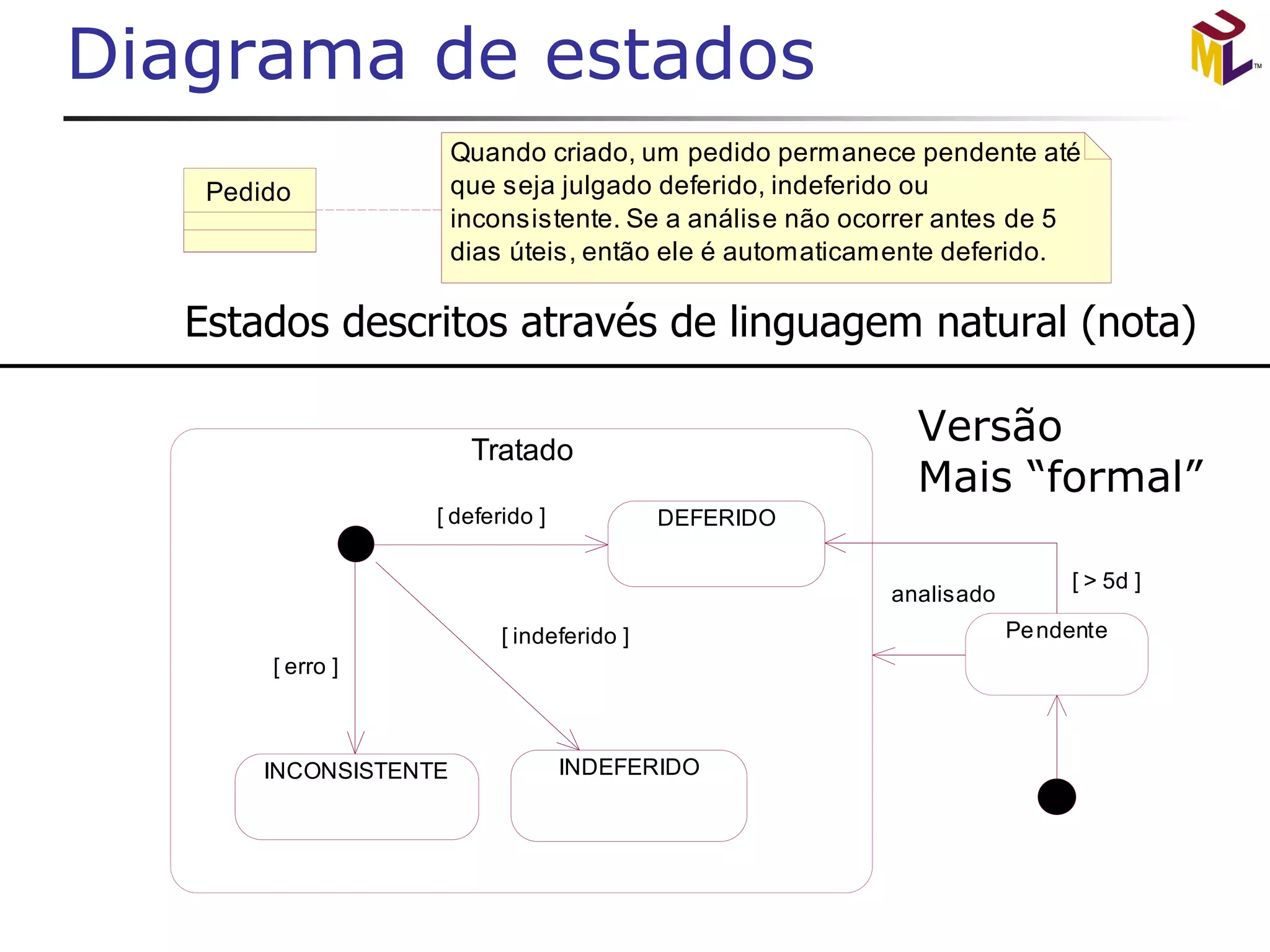

32. Diagrama de estados

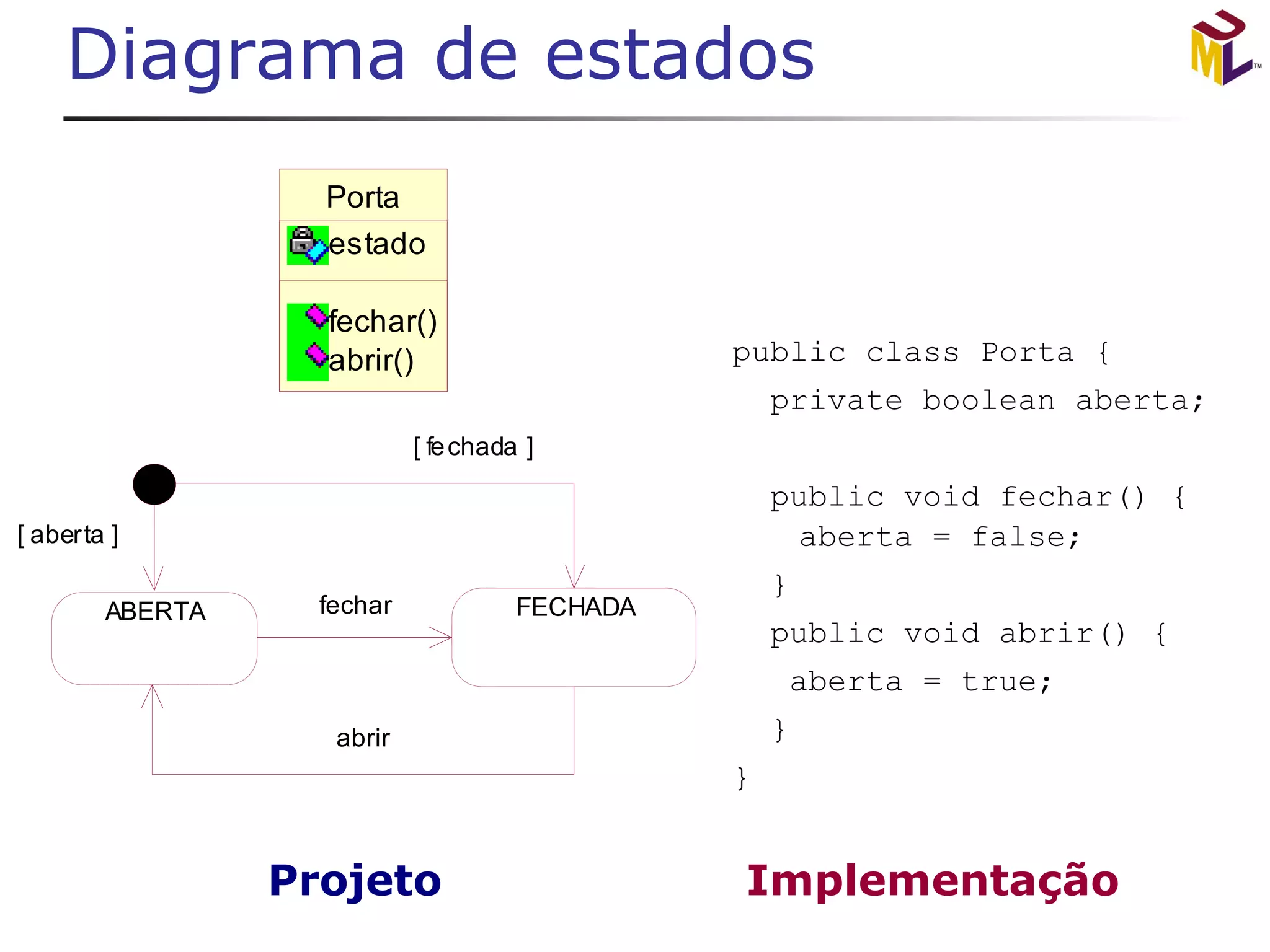

33. Diagrama de estados public class Porta { private boolean aberta; public void fechar() { aberta = false; } public void abrir() { aberta = true; } }

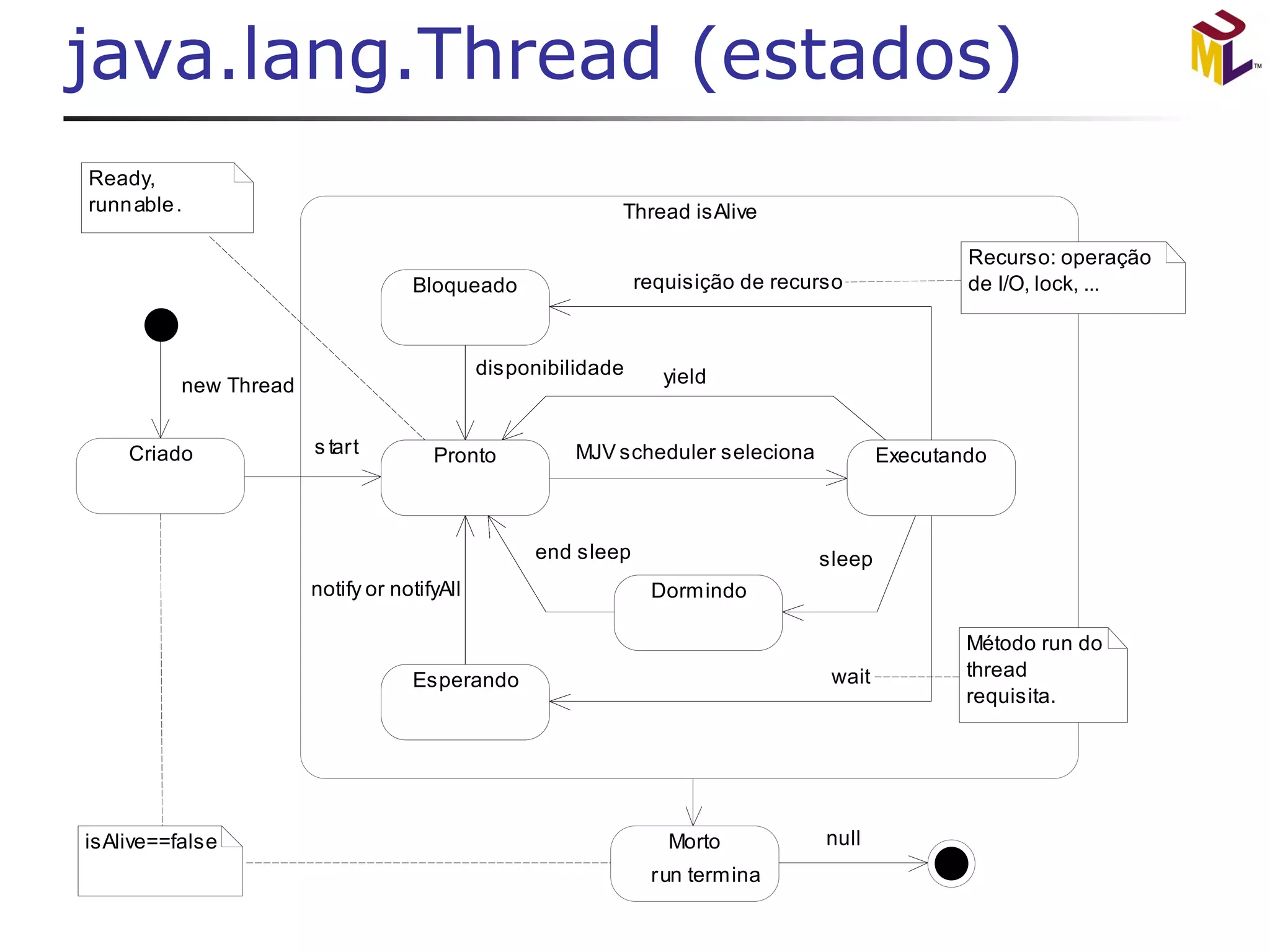

34. java.lang.Thread (estados)

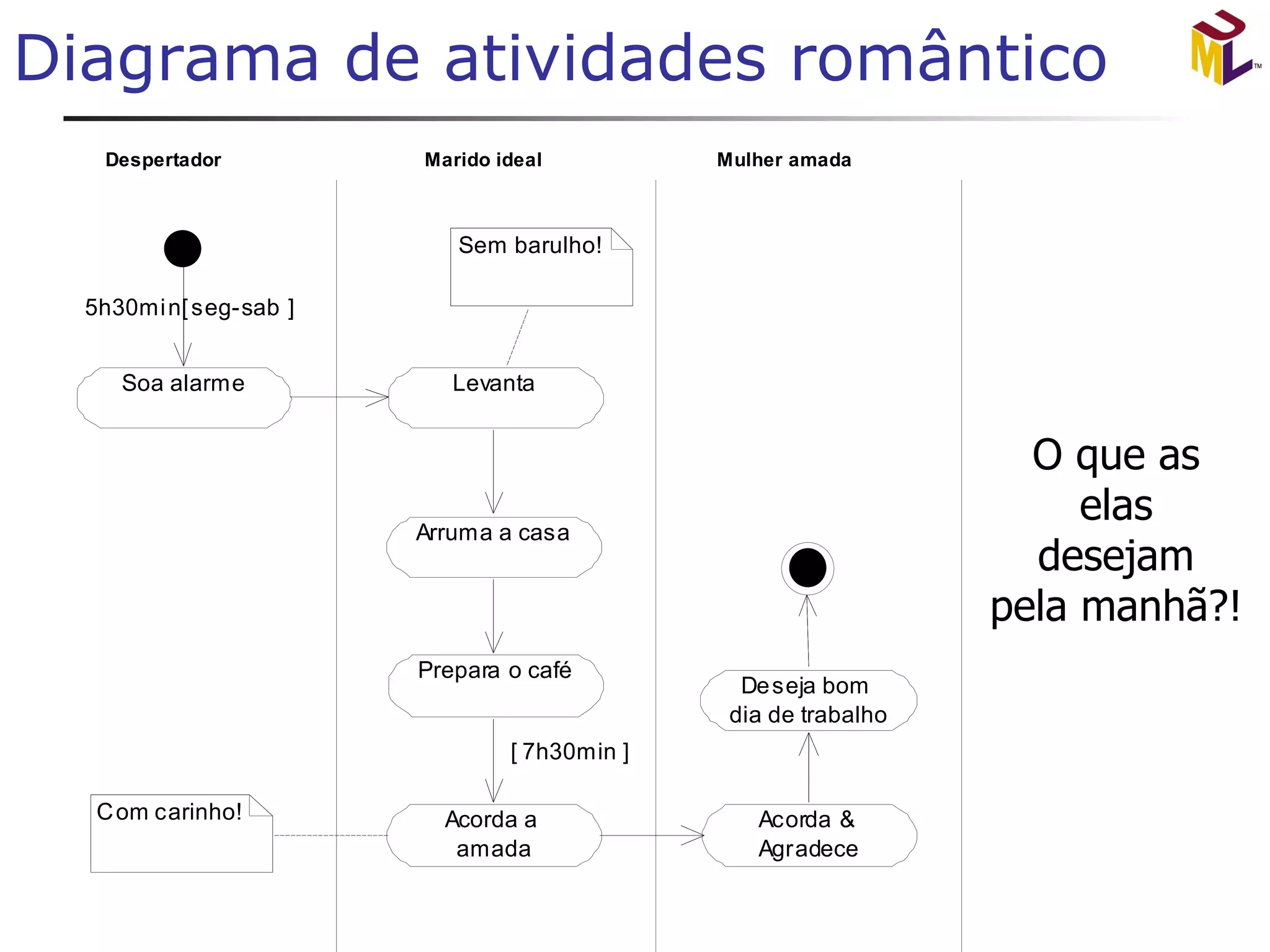

35. Diagrama de atividades romântico

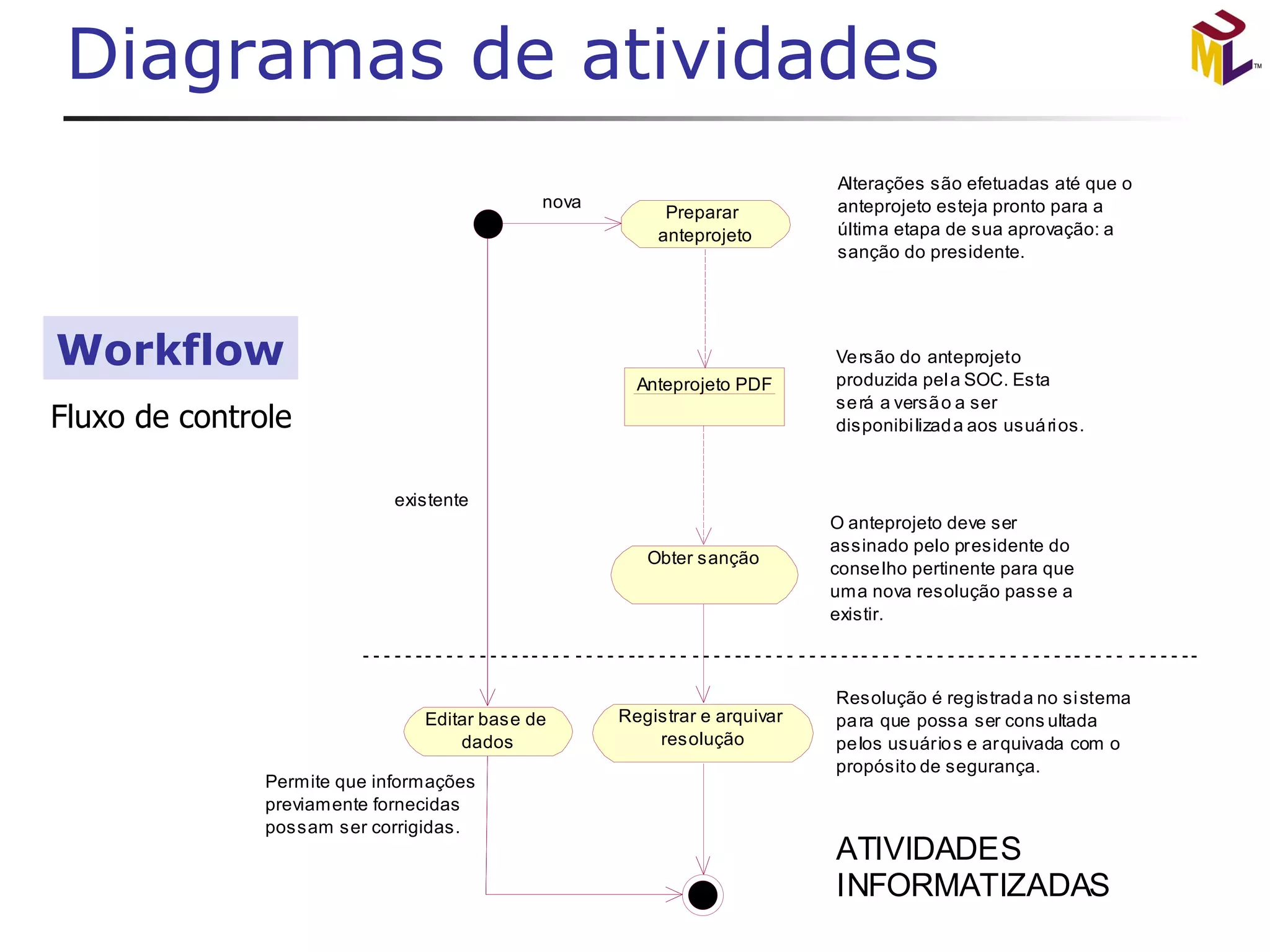

36. Diagramas de atividades Workflow

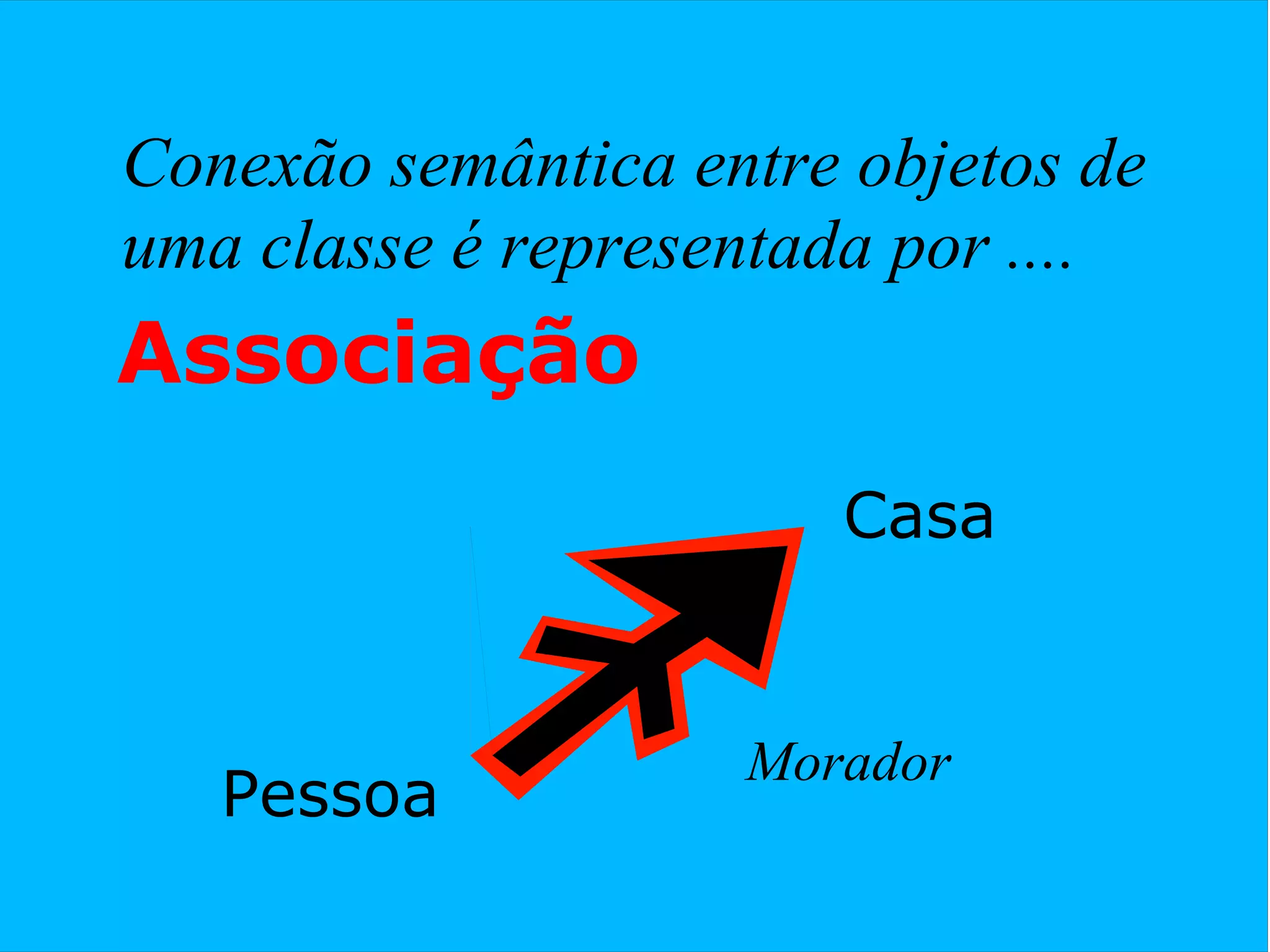

37. Associação Conexão semântica entre objetos de uma classe é representada por .... Casa Pessoa Morador

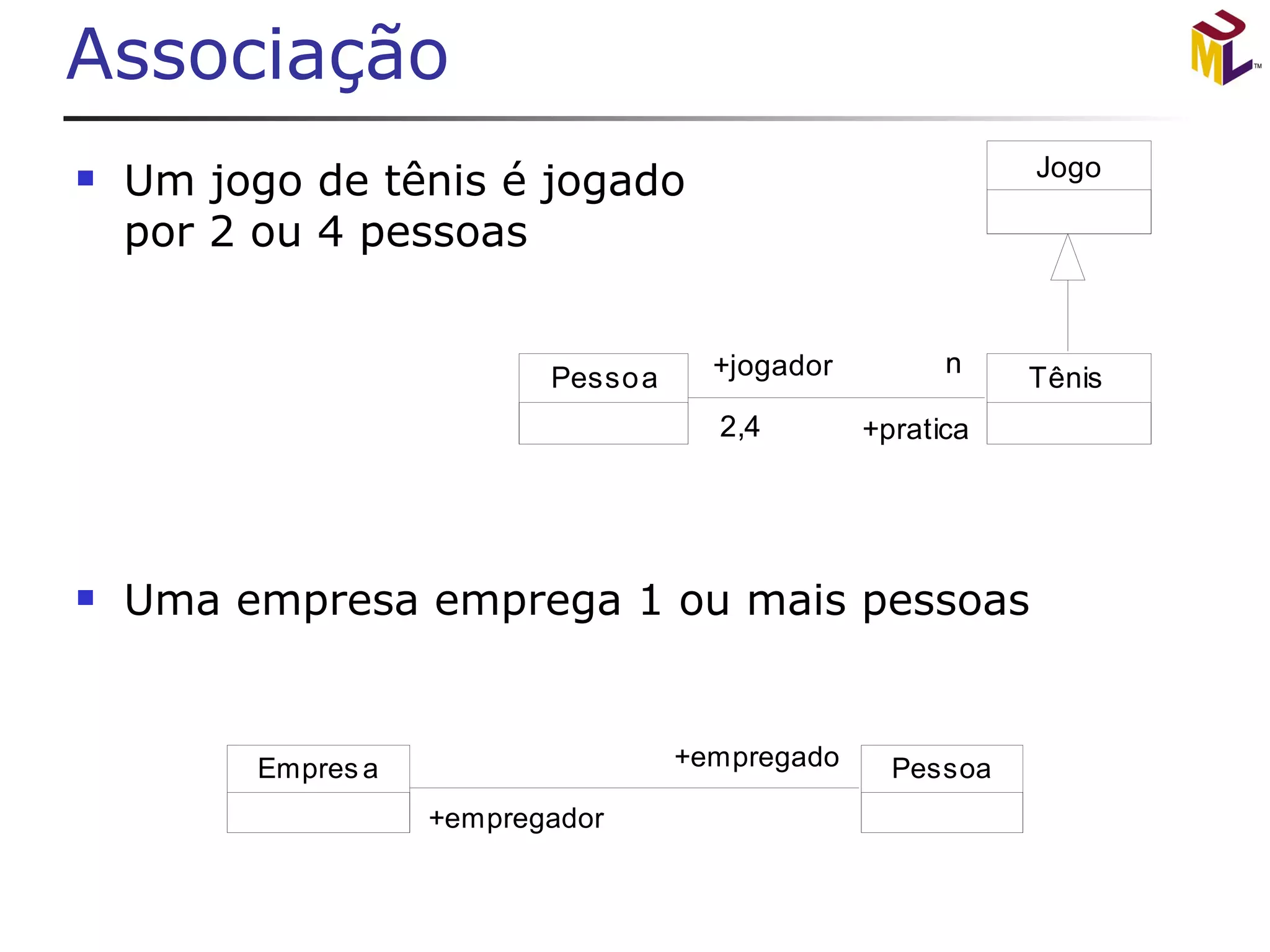

38. Associação Um jogo de tênis é jogado por 2 ou 4 pessoas Uma empresa emprega 1 ou mais pessoas

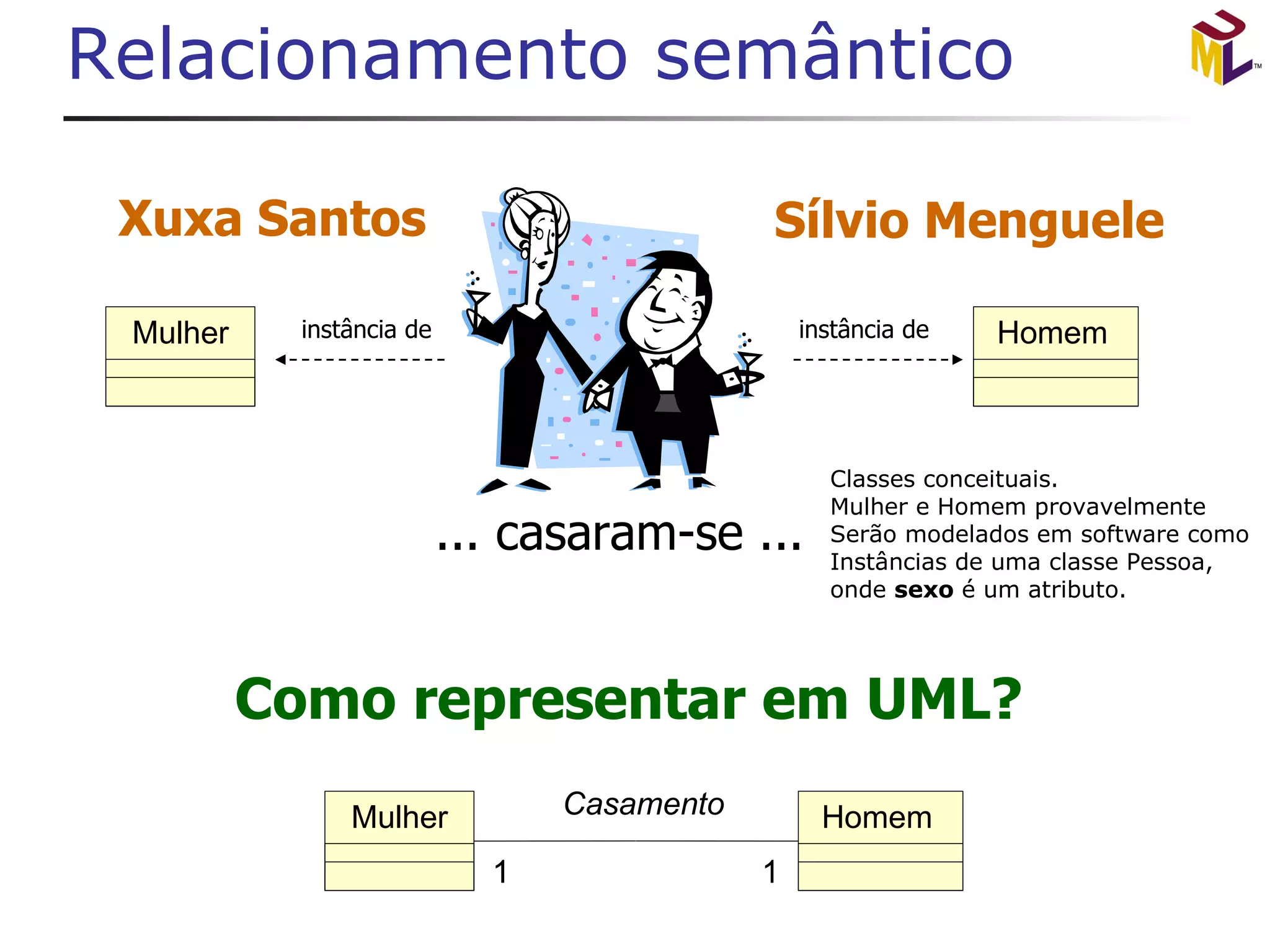

39. Relacionamento semântico Mulher Homem 1 1 1 1 Casamento

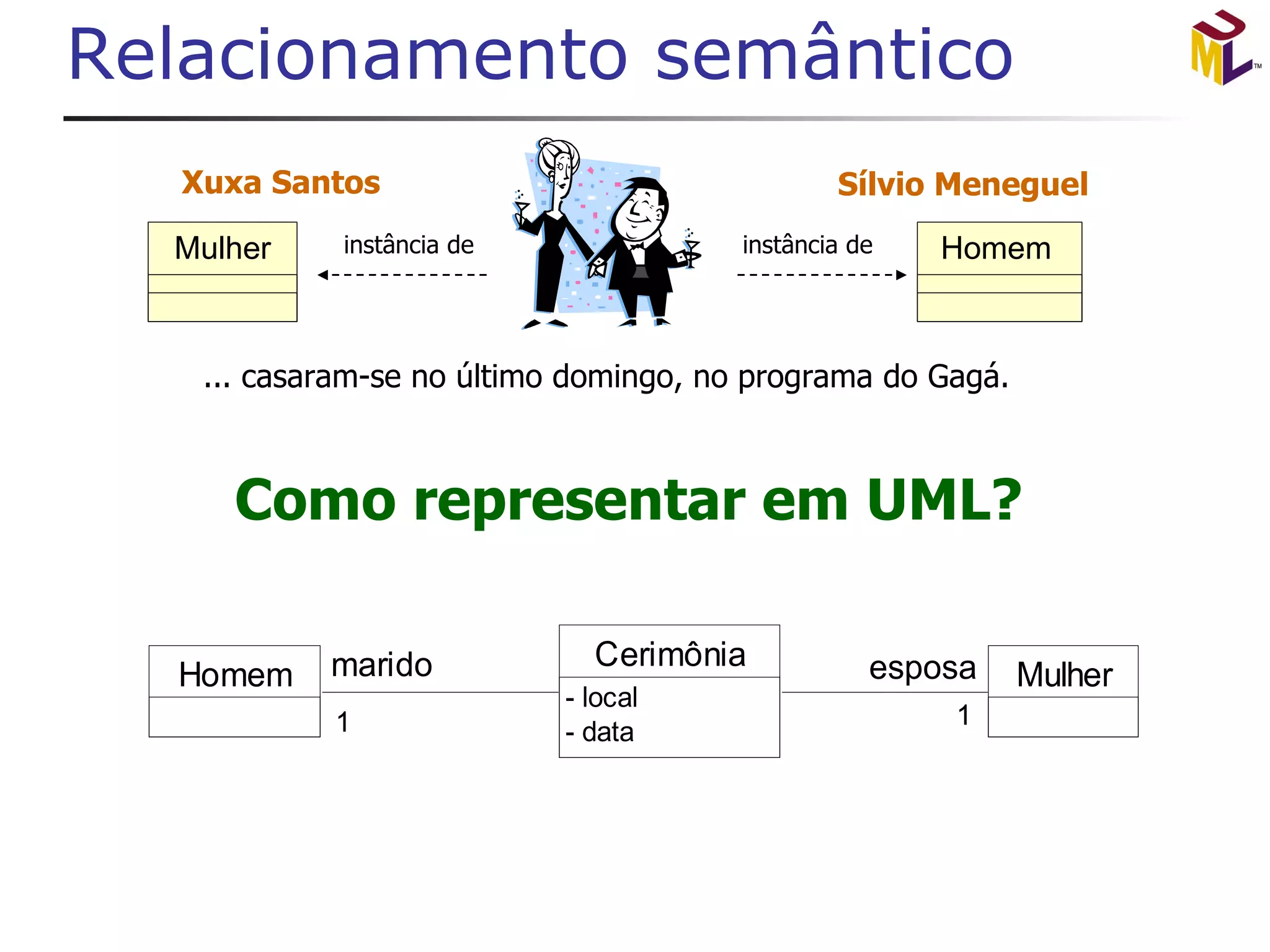

40. Relacionamento semântico

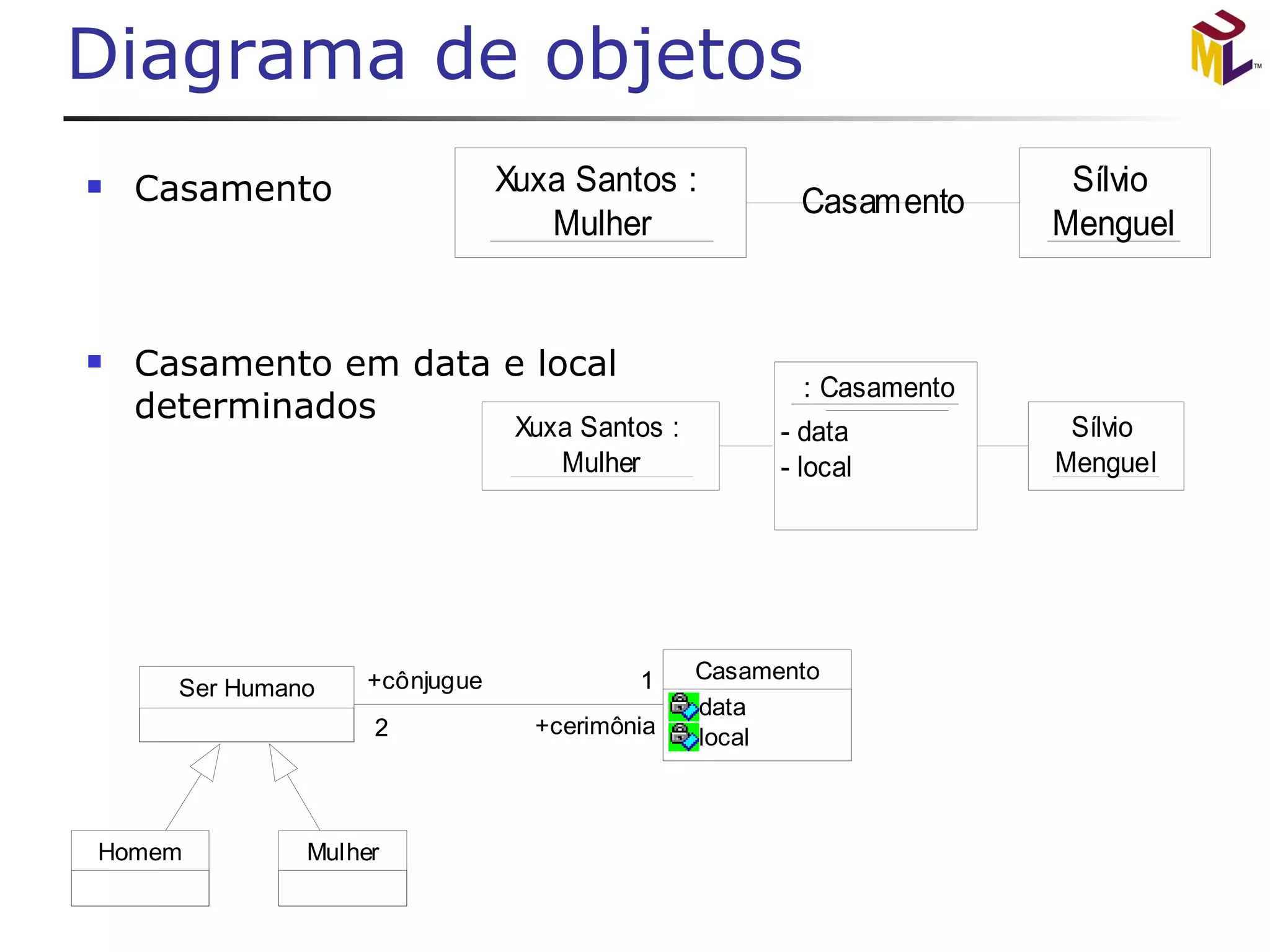

41. Casamento Casamento em data e local determinados Diagrama de objetos

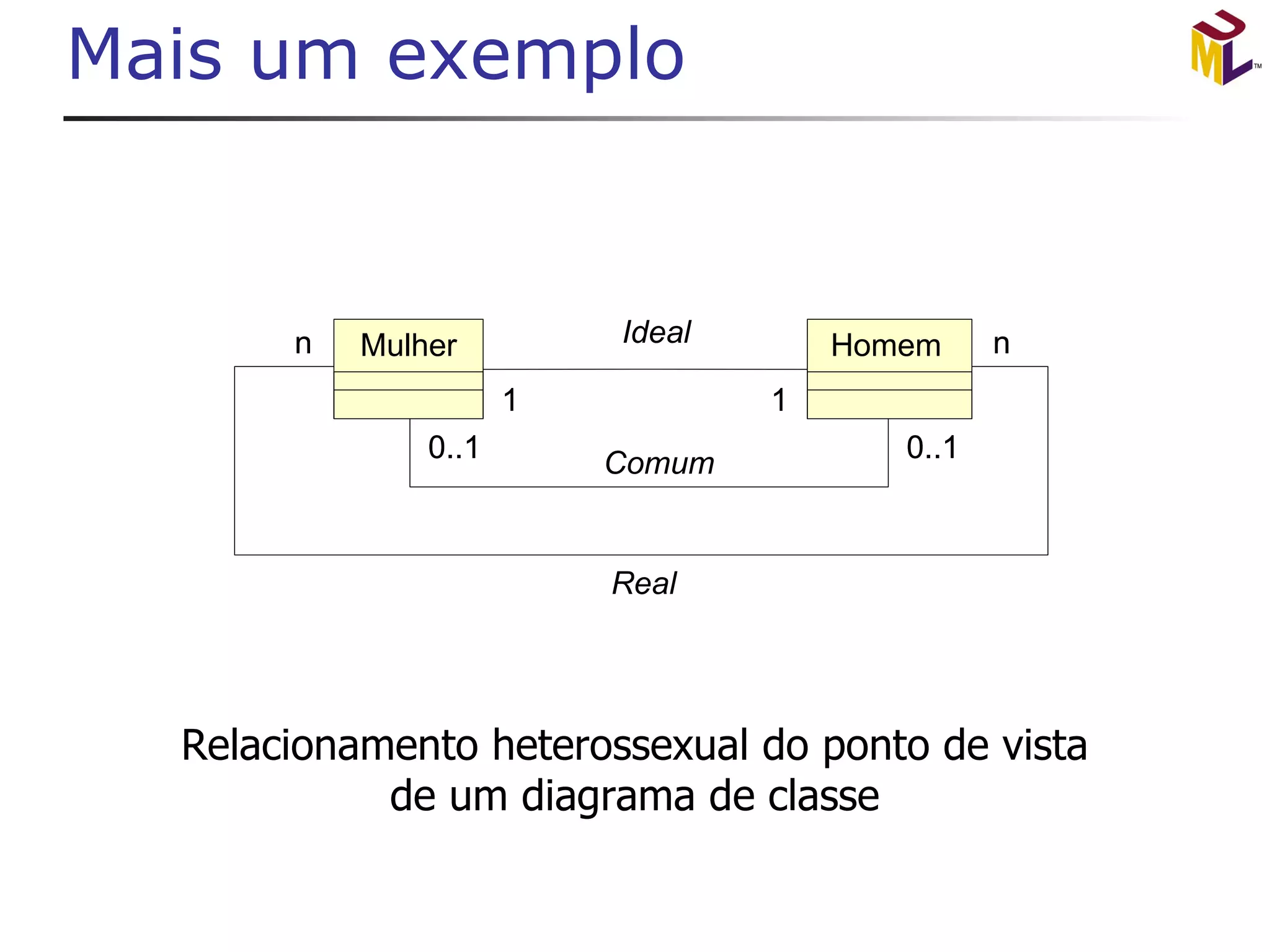

42. Mais um exemplo

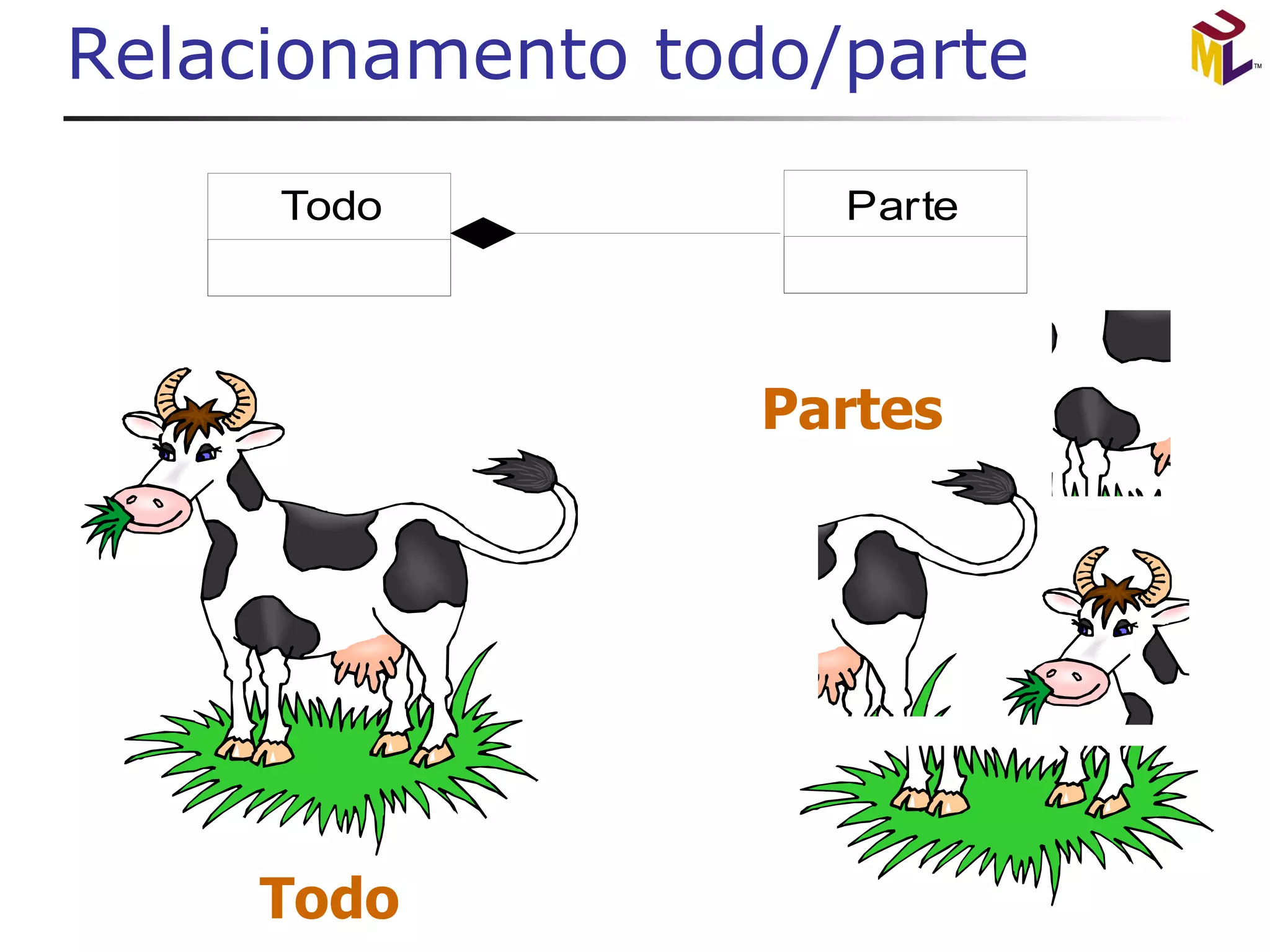

43. Relacionamento todo/parte

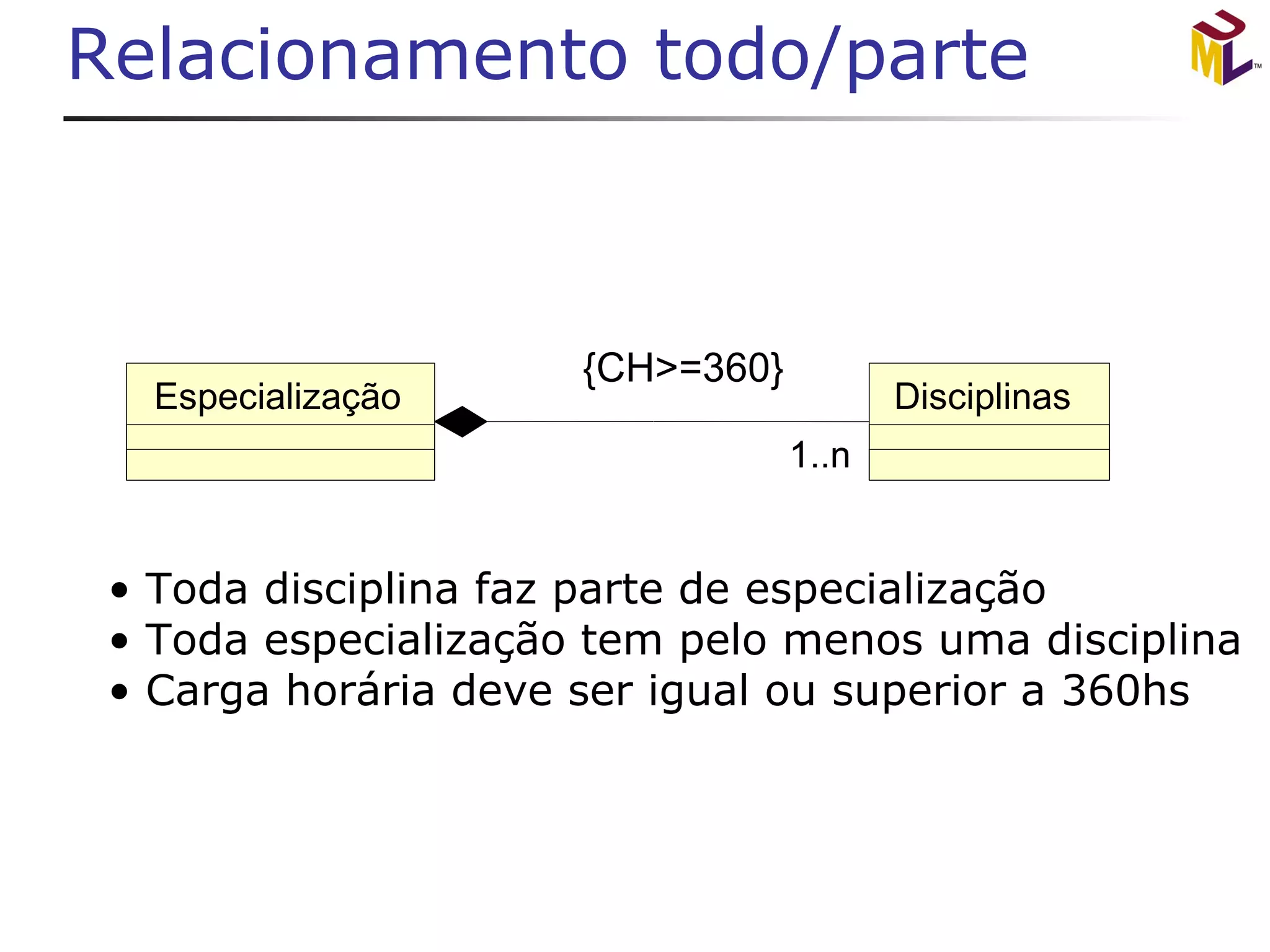

44. Relacionamento todo/parte

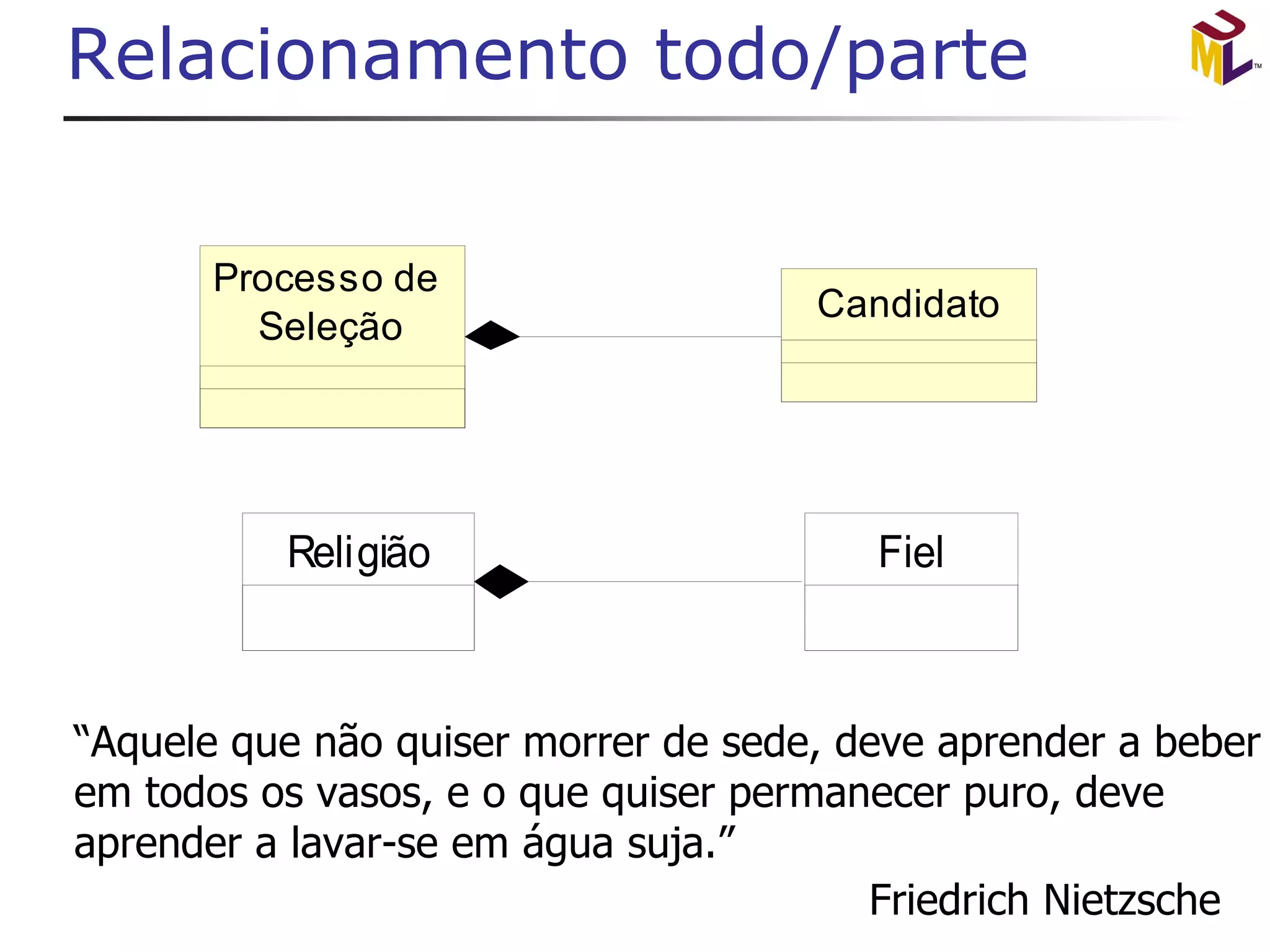

45. Relacionamento todo/parte

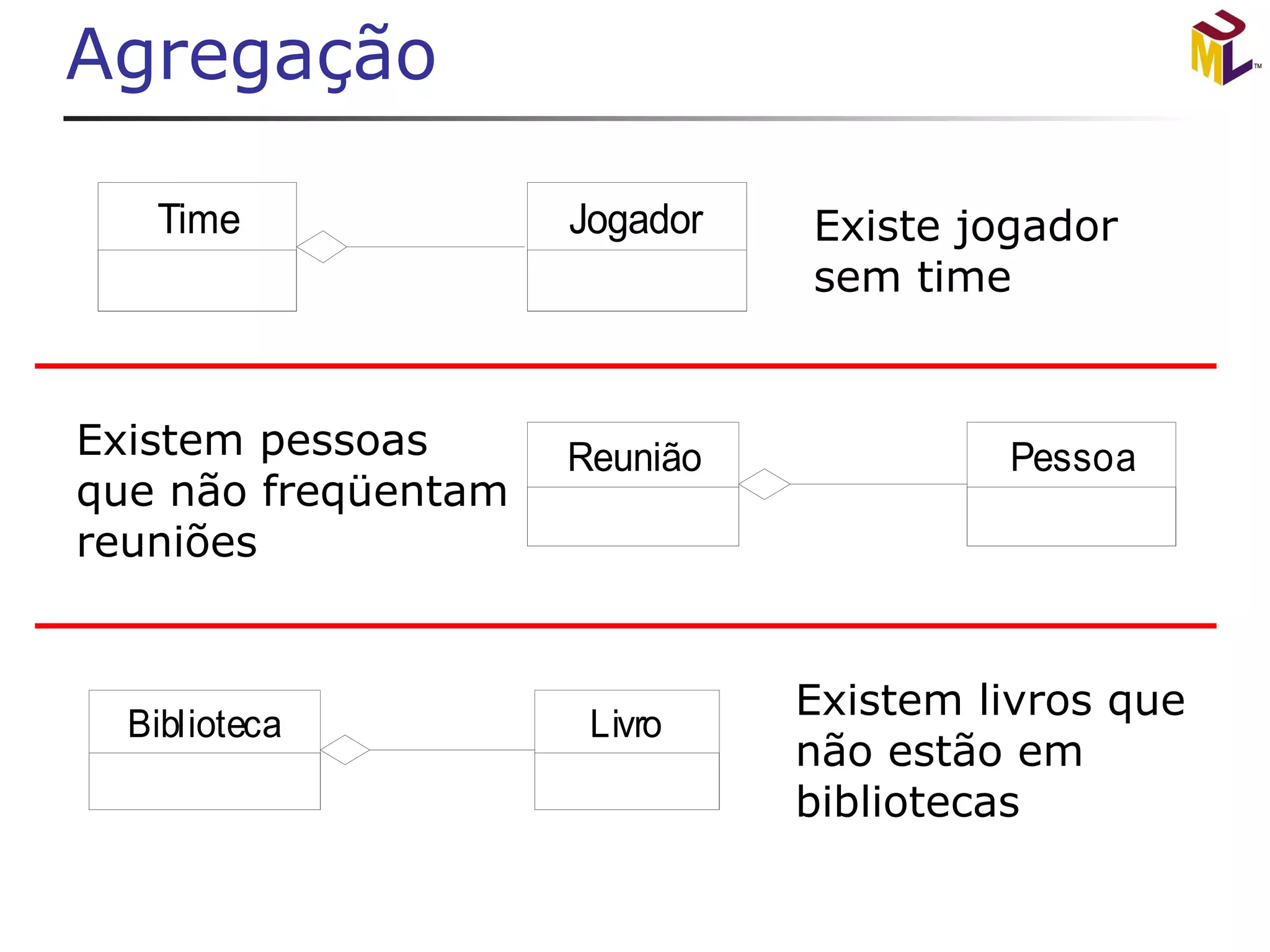

46. Agregação

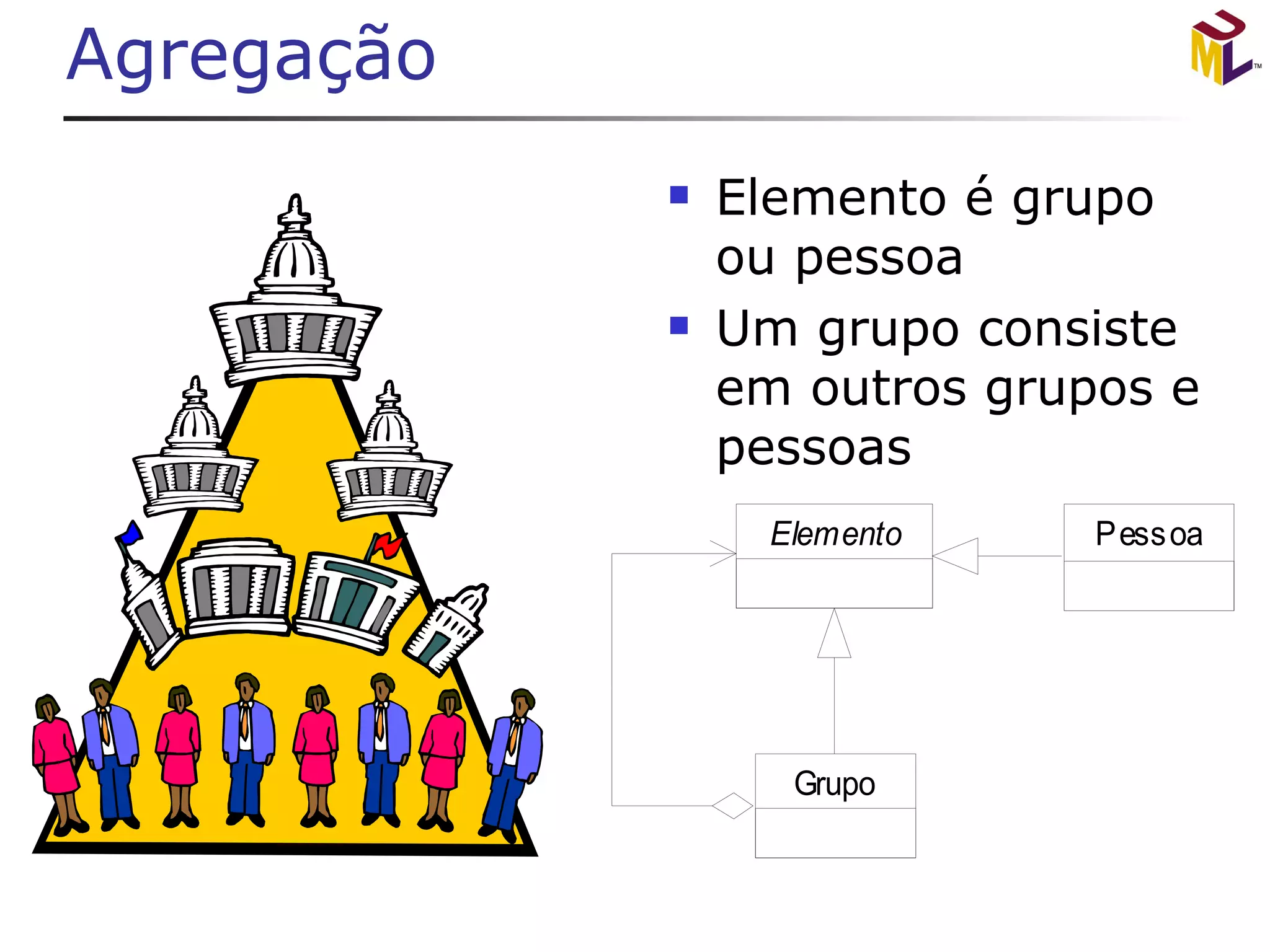

47. Elemento é grupo ou pessoa Um grupo consiste em outros grupos e pessoas Agregação

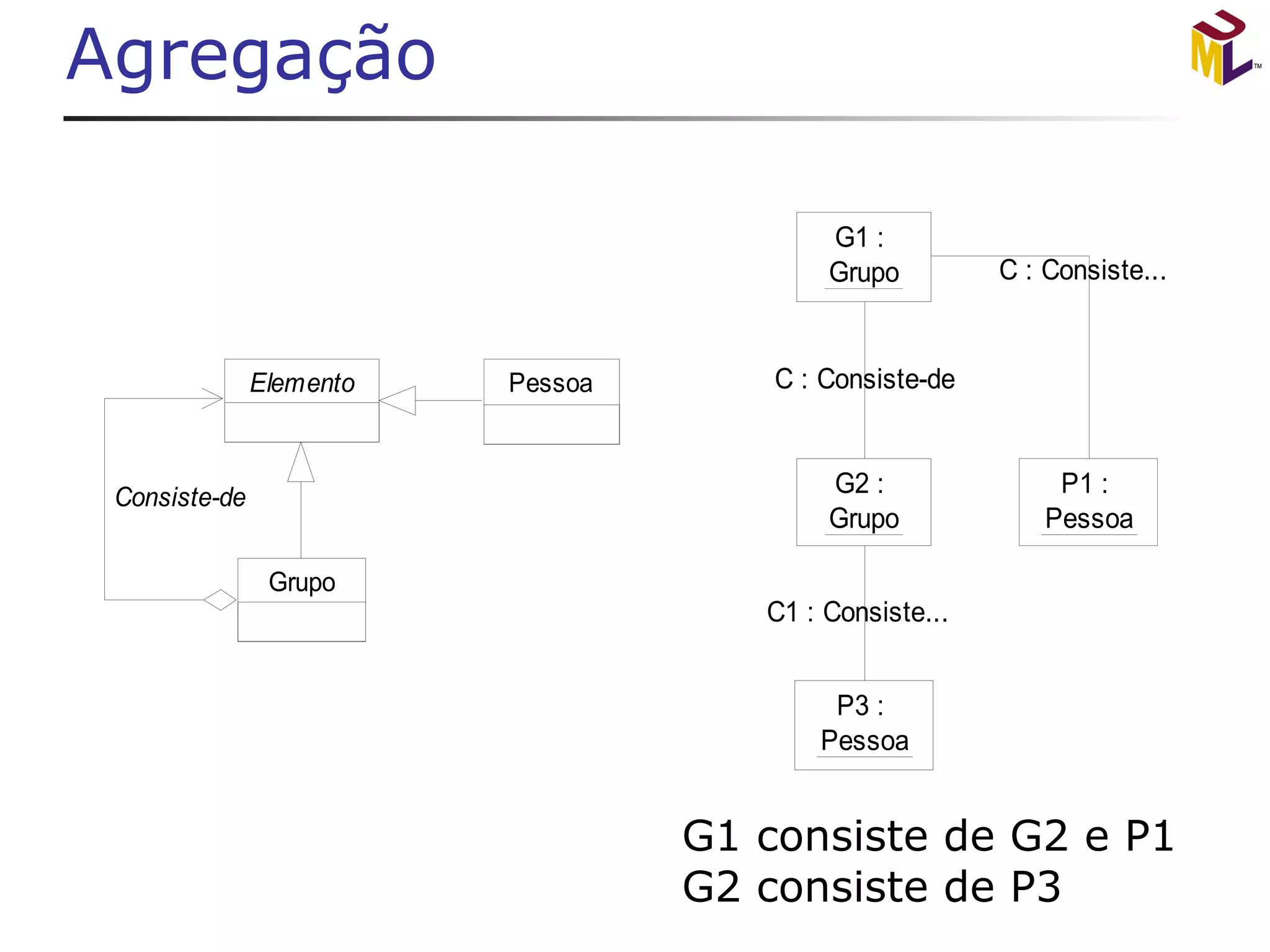

48. Agregação

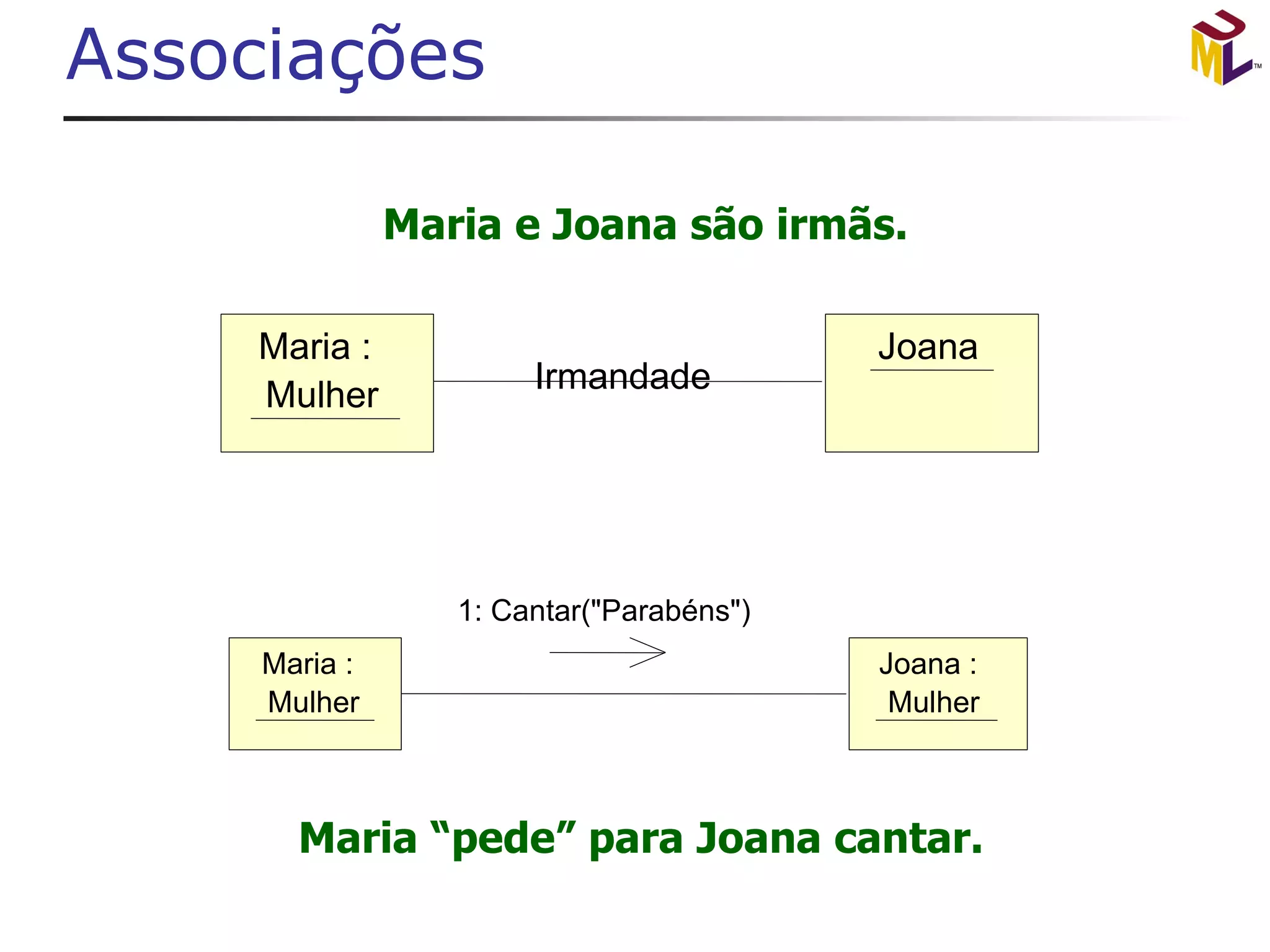

49. Associações

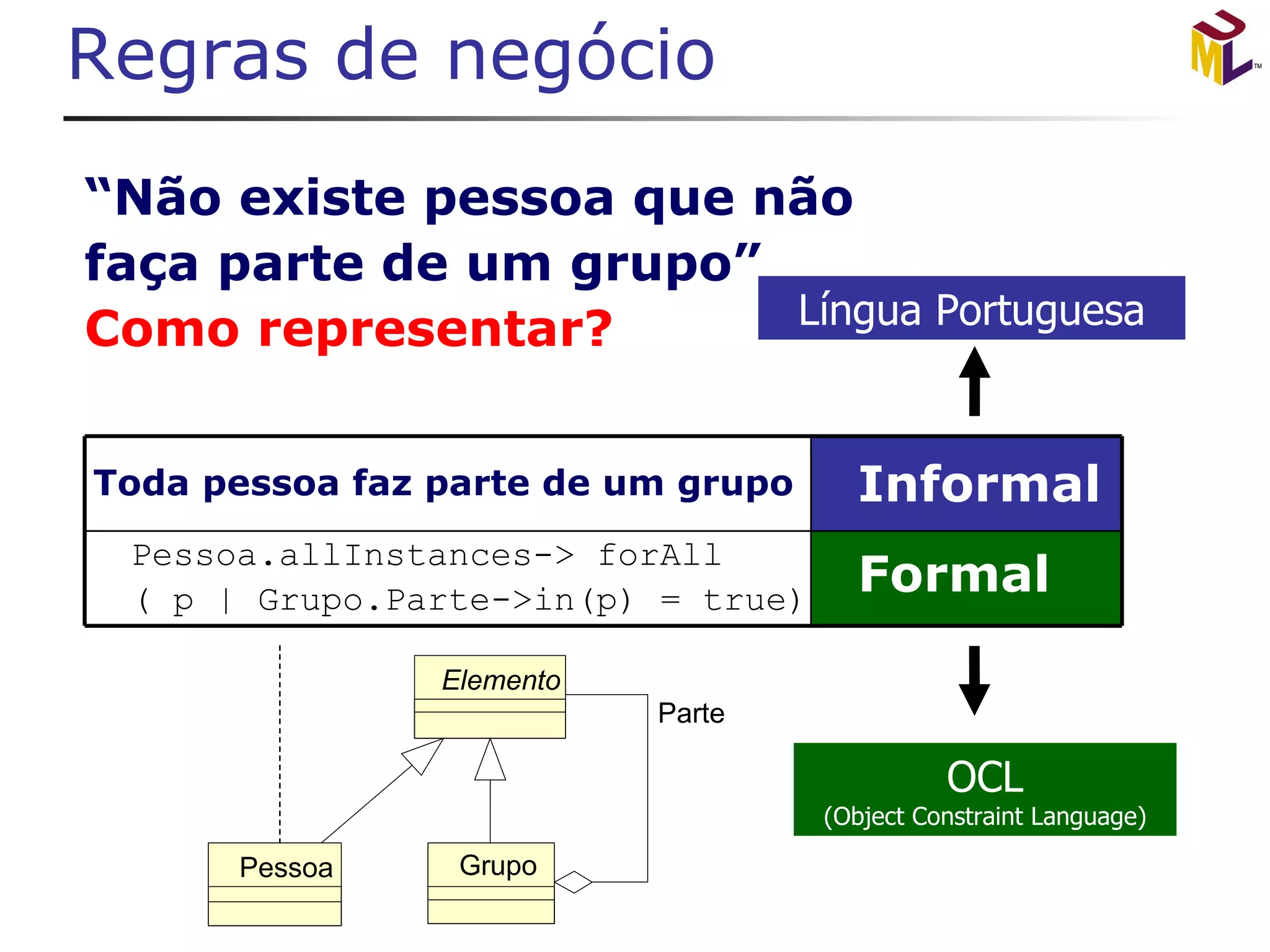

50. “ Não existe pessoa que não faça parte de um grupo” Como representar? Regras de negócio Toda pessoa faz parte de um grupo Grupo Pessoa Elemento Parte OCL (Object Constraint Language) Língua Portuguesa

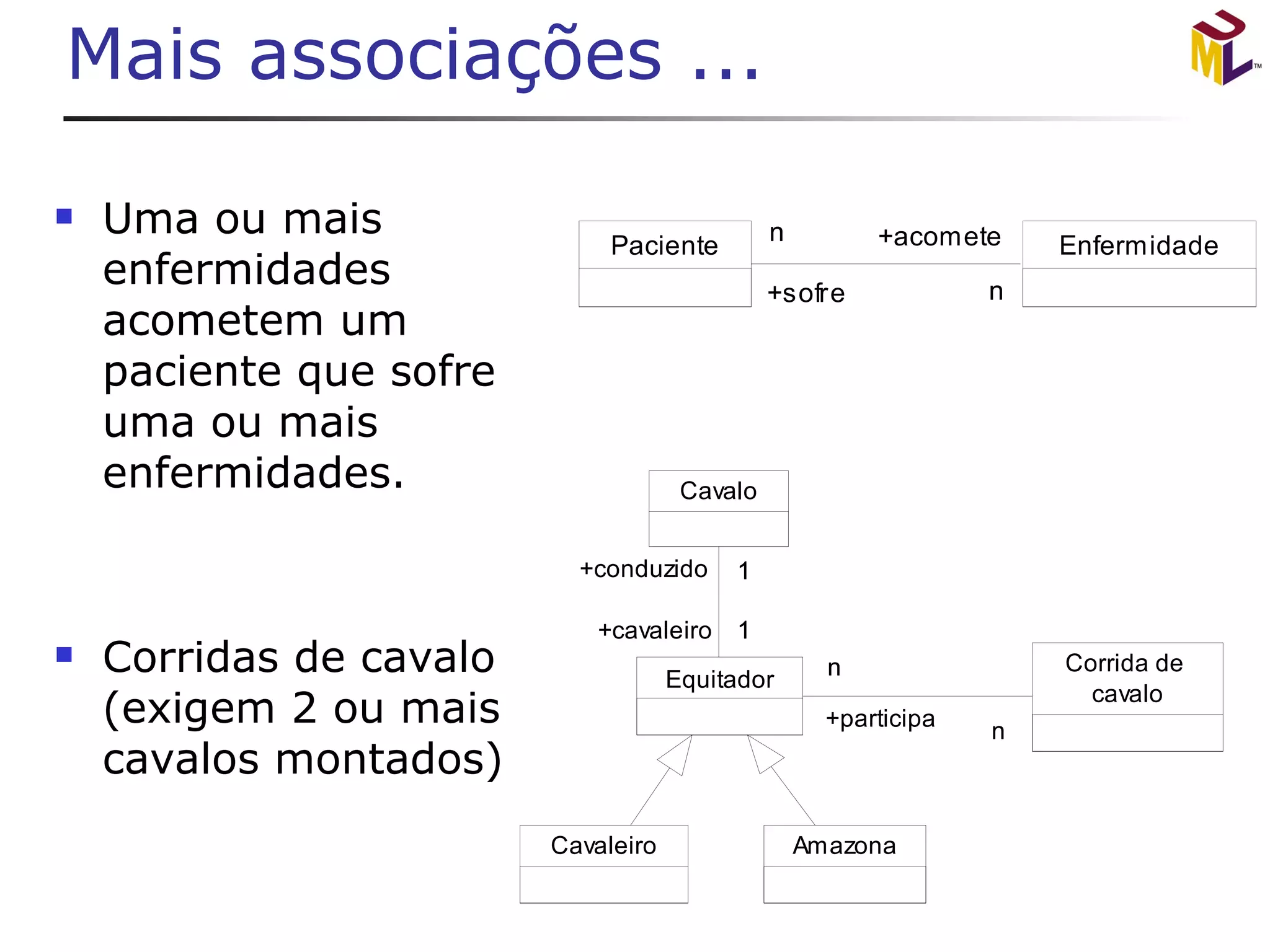

51. Mais associações ... Uma ou mais enfermidades acometem um paciente que sofre uma ou mais enfermidades. Corridas de cavalo (exigem 2 ou mais cavalos montados)

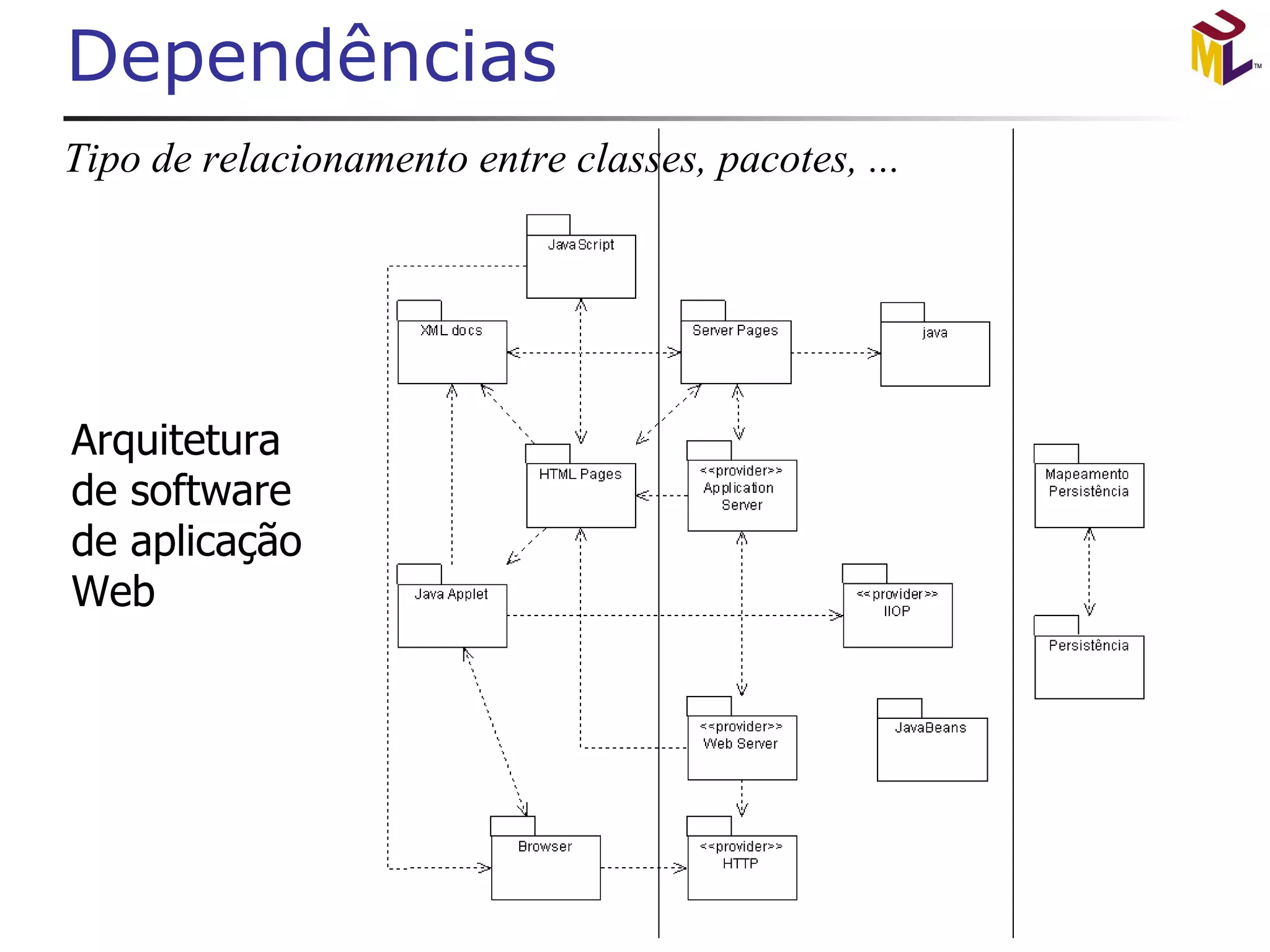

52. Dependências Tipo de relacionamento entre classes, pacotes, ...

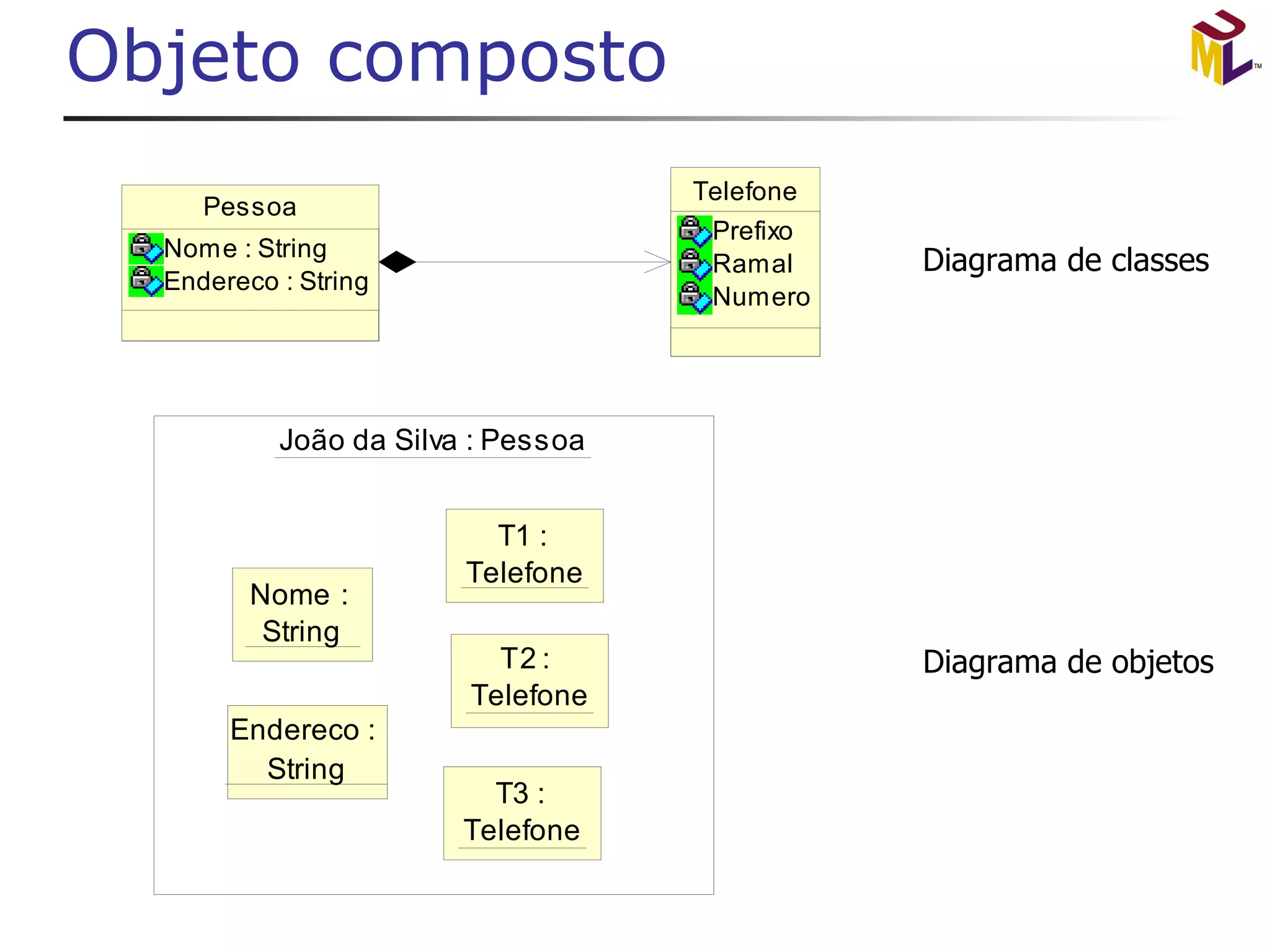

53. Objeto composto

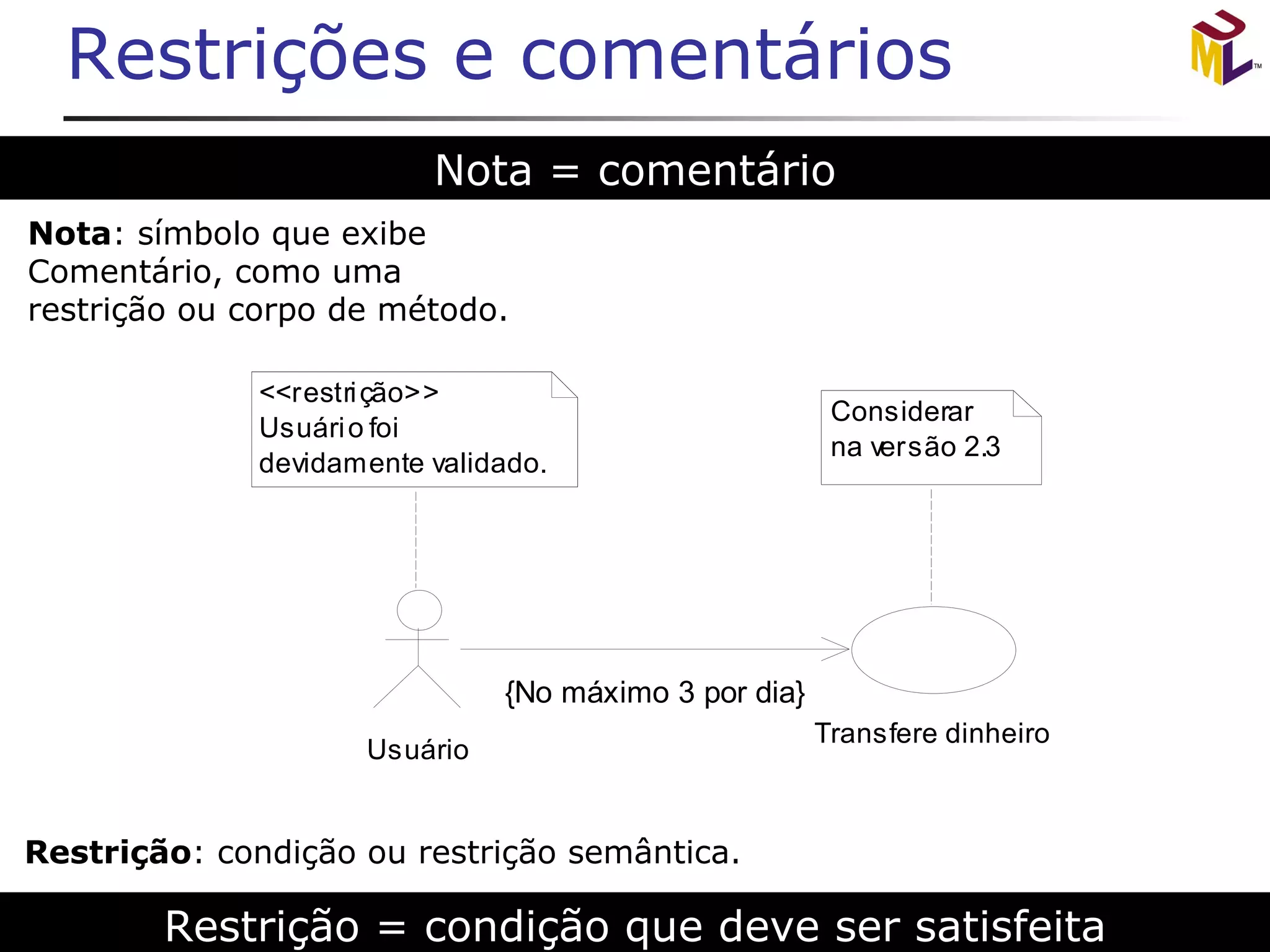

54. Restrições e comentários Restrição = condição que deve ser satisfeita Nota = comentário

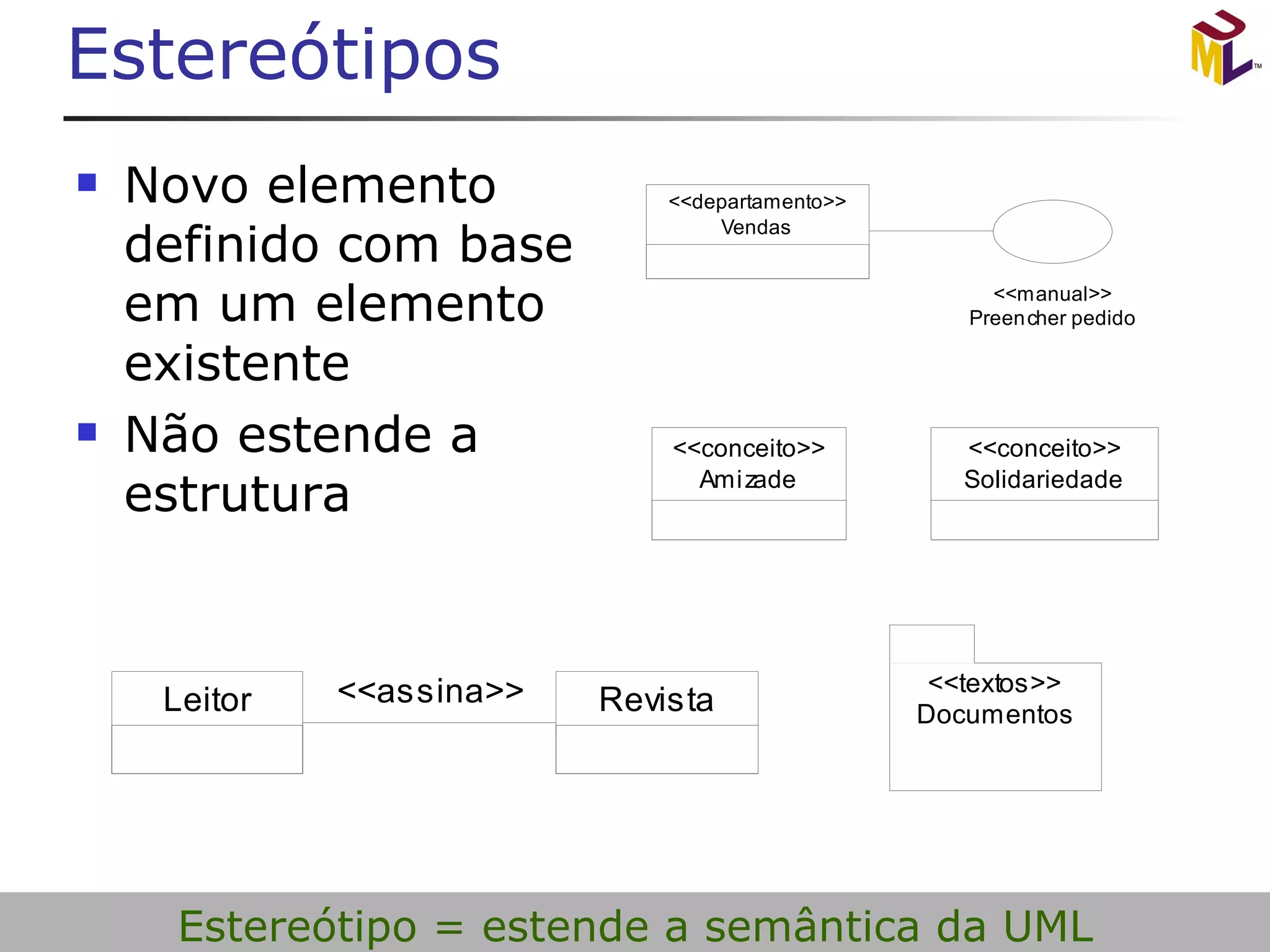

55. Estereótipos Novo elemento definido com base em um elemento existente Não estende a estrutura Estereótipo = estende a semântica da UML

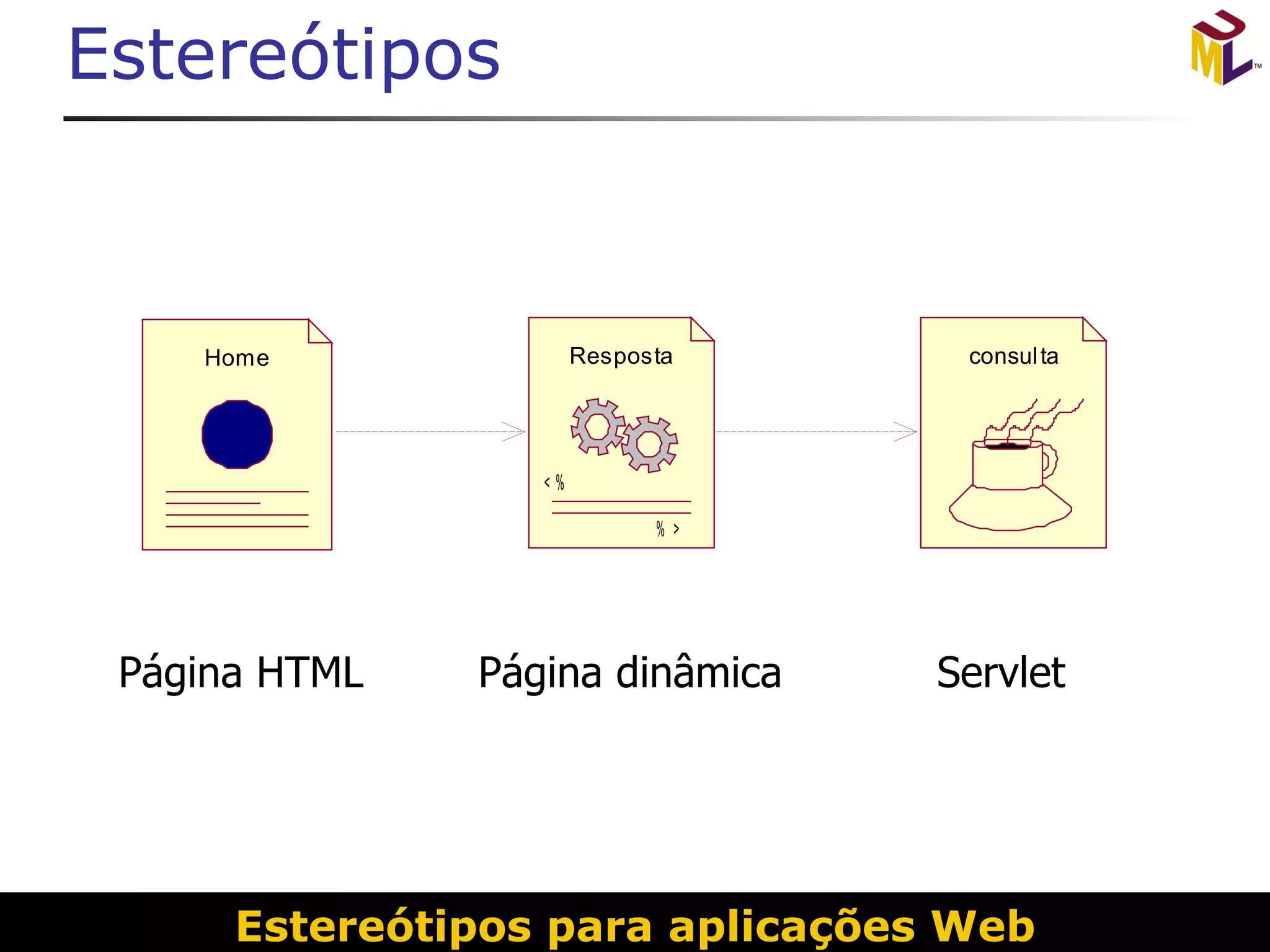

56. Estereótipos Estereótipos para aplicações Web

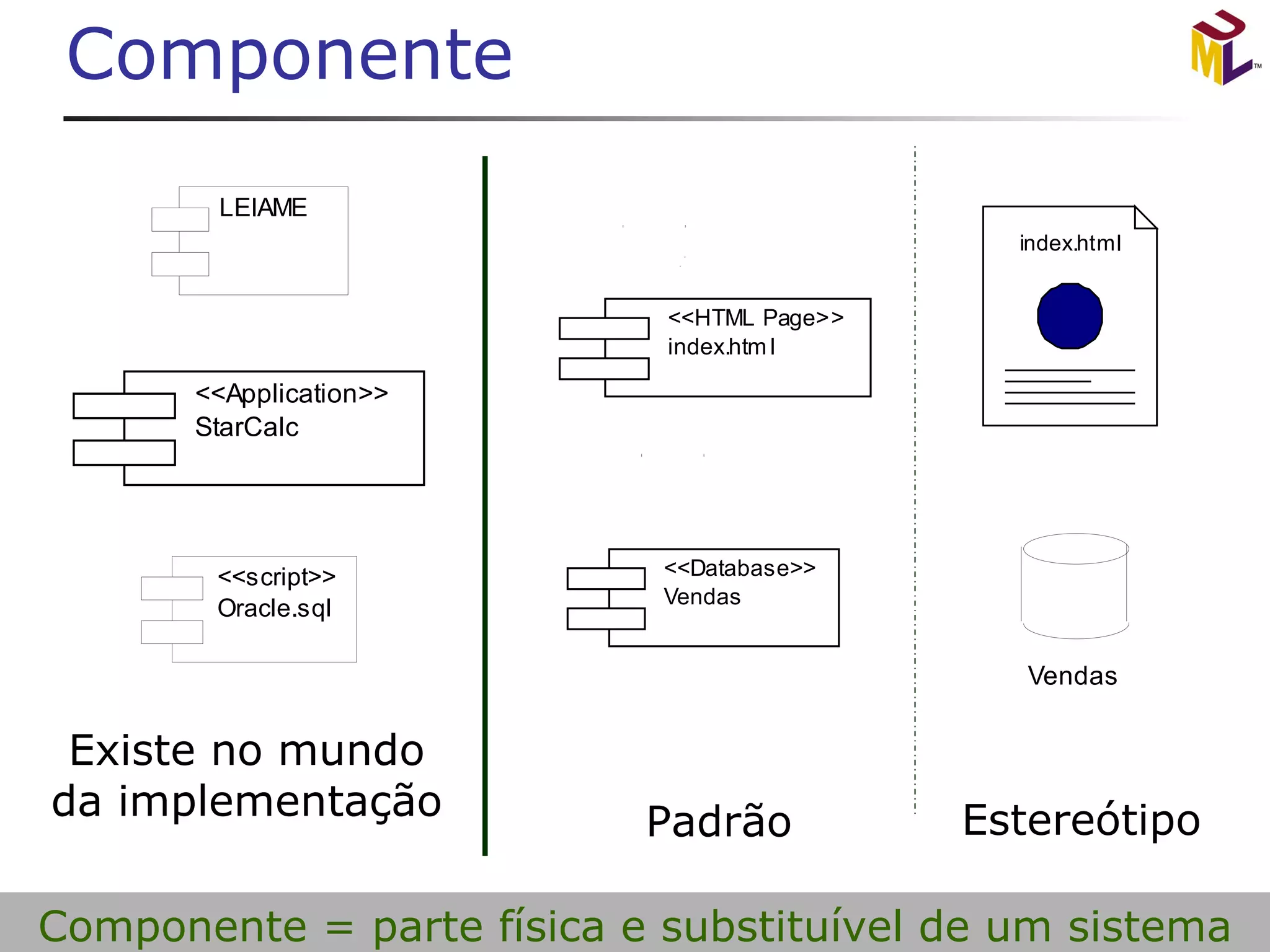

57. Componente Componente = parte física e substituível de um sistema

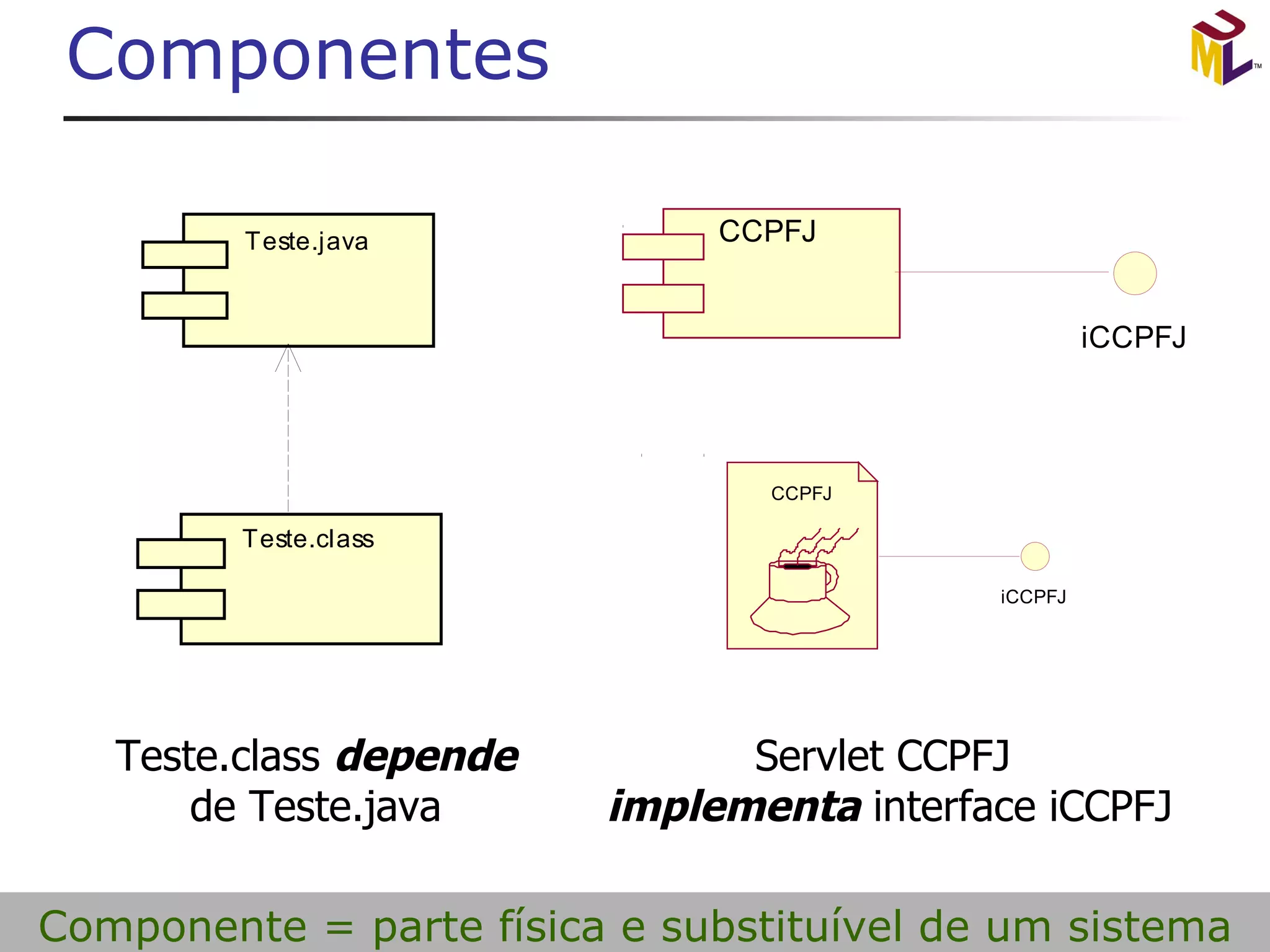

58. Componentes Teste.class depende de Teste.java Componente = parte física e substituível de um sistema

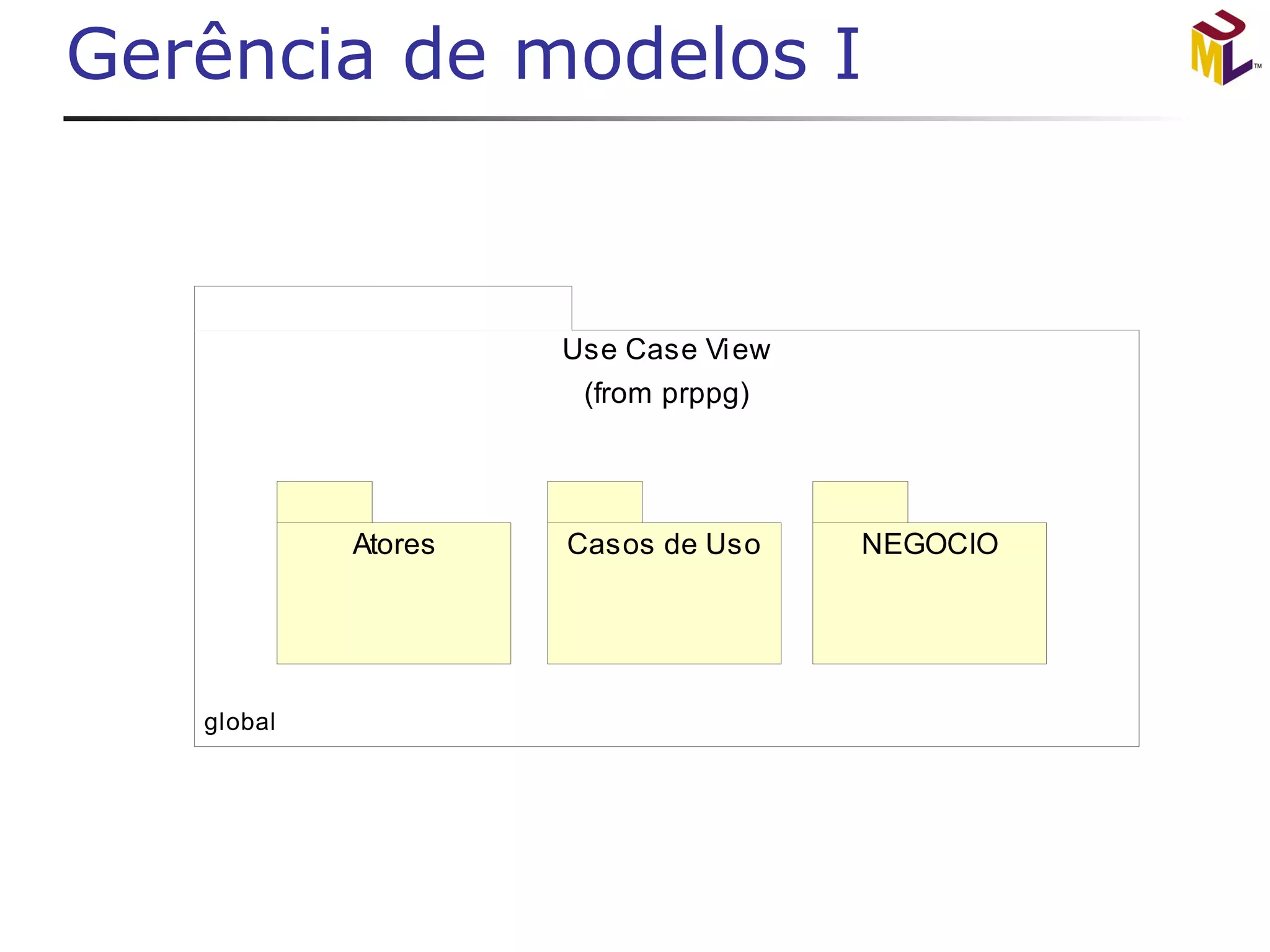

59. Gerência de modelos I

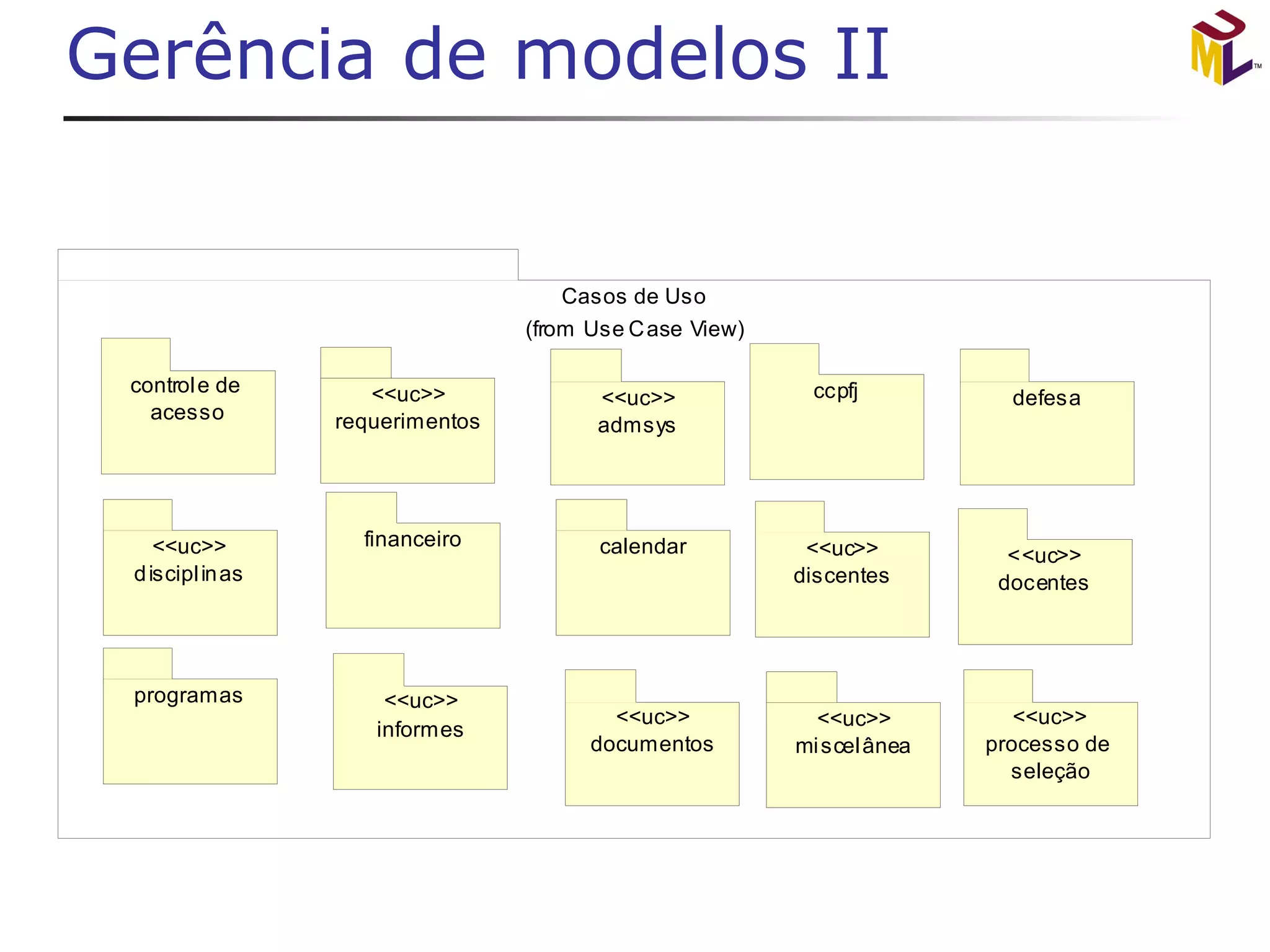

60. Gerência de modelos II

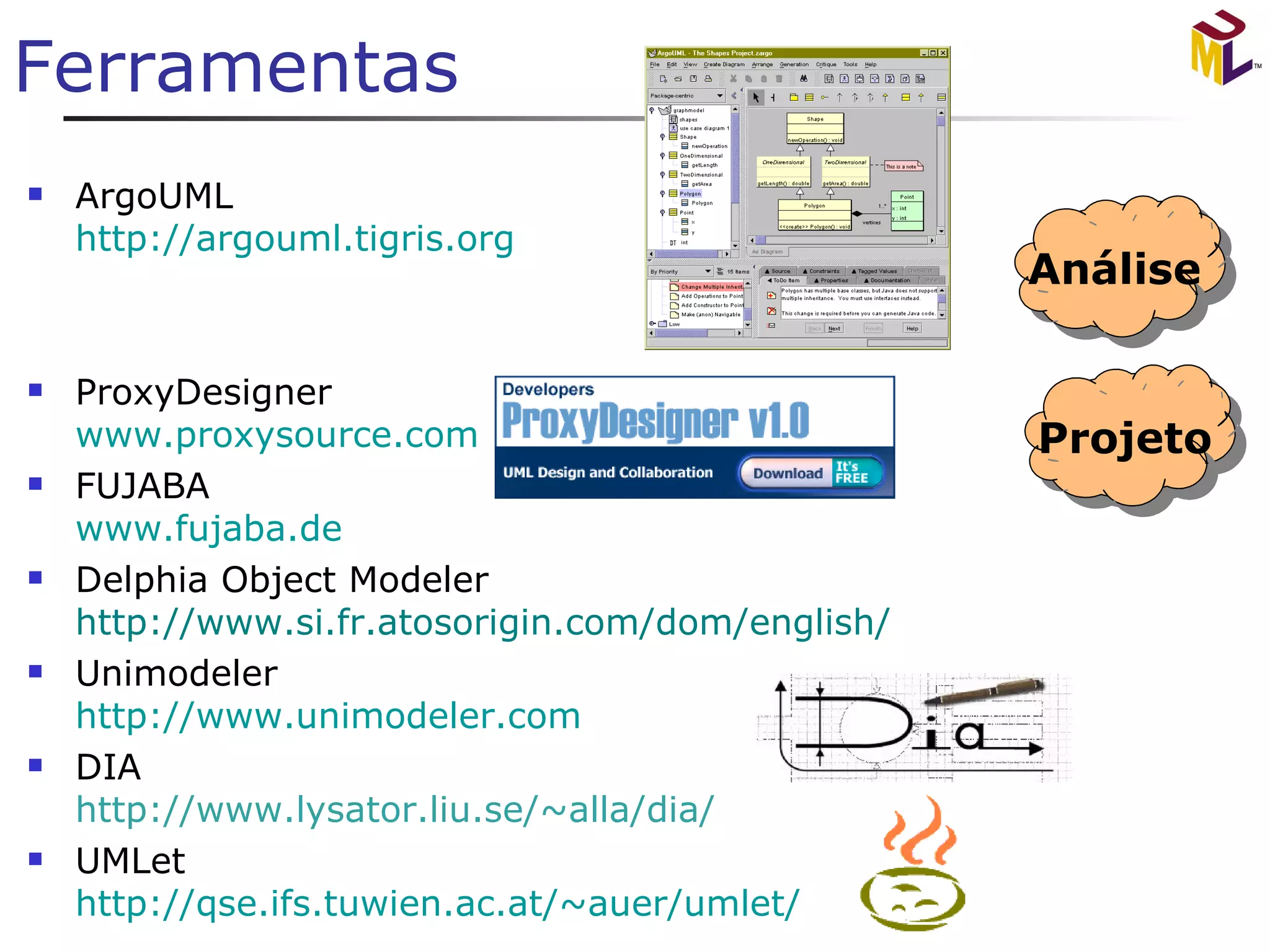

61. Ferramentas ArgoUML http://argouml.tigris.org ProxyDesigner www. proxysource .com FUJABA www. fujaba .de Delphia Object Modeler http: //www.si.fr.atosorigin.com/dom/english/ Unimodeler http://www.unimodeler.com DIA http://www.lysator.liu.se/~alla/dia/ UMLet http://qse.ifs.tuwien.ac. at/~auer/umlet / Análise

62. Considerações finais “ Nem todos precisam aprender e aplicar toda a UML, espera-se que usuários se especializem nas áreas que precisam para realizar suas tarefas.” Architecting Systems with UML 2.0 Björkander & Kobryn, IEEE Software, august, 2003
