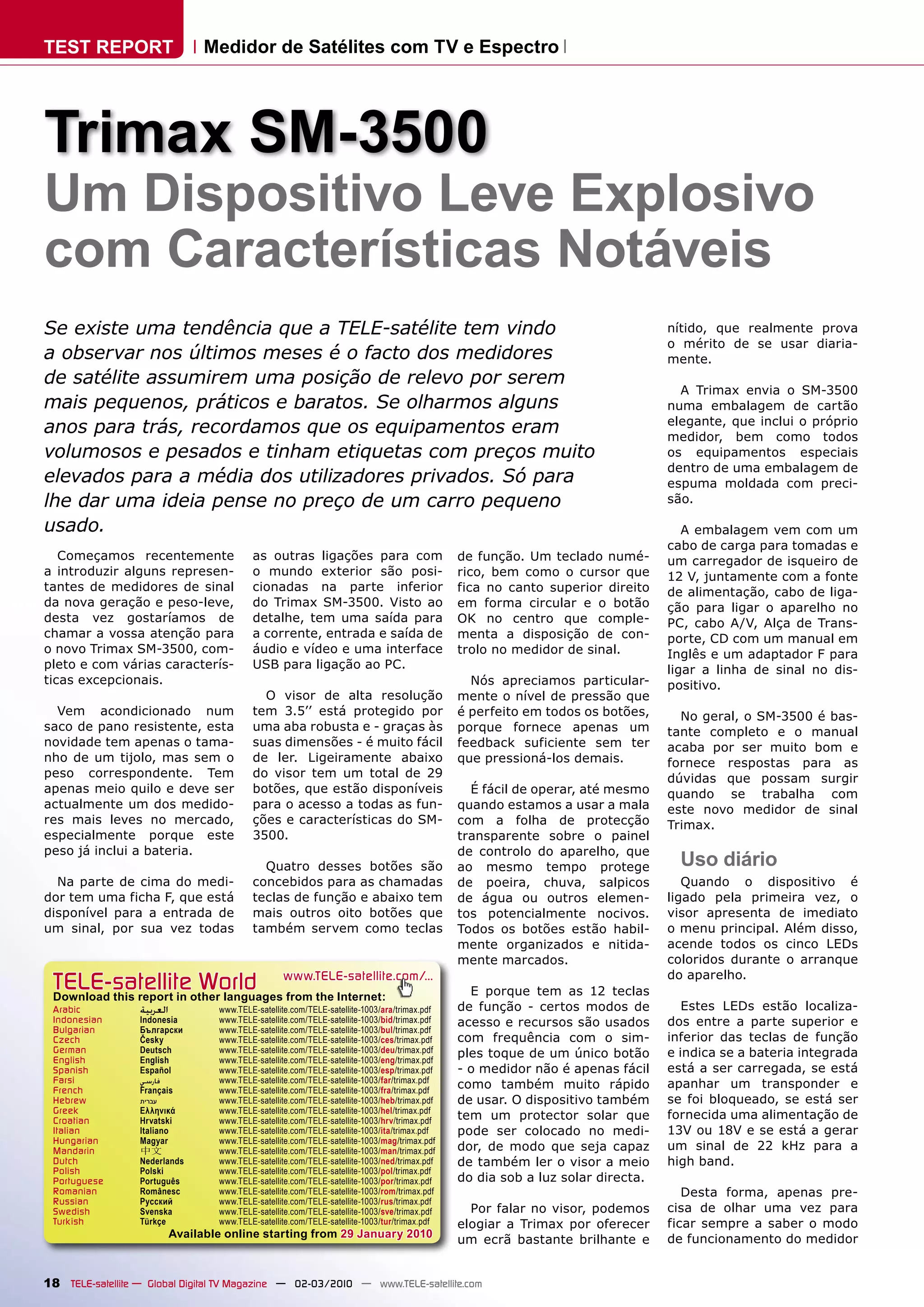

1. TEST REPORT Medidor de Satélites com TV e Espectro
Trimax SM-3500
Um Dispositivo Leve Explosivo
com Características Notáveis
Se existe uma tendência que a TELE-satélite tem vindo nítido, que realmente prova
o mérito de se usar diaria-
a observar nos últimos meses é o facto dos medidores mente.
de satélite assumirem uma posição de relevo por serem
A Trimax envia o SM-3500
mais pequenos, práticos e baratos. Se olharmos alguns numa embalagem de cartão
elegante, que inclui o próprio
anos para trás, recordamos que os equipamentos eram medidor, bem como todos
volumosos e pesados e tinham etiquetas com preços muito os equipamentos especiais
dentro de uma embalagem de
elevados para a média dos utilizadores privados. Só para espuma moldada com preci-
lhe dar uma ideia pense no preço de um carro pequeno são.
usado. A embalagem vem com um
cabo de carga para tomadas e
Começamos recentemente as outras ligações para com de função. Um teclado numé- um carregador de isqueiro de
a introduzir alguns represen- o mundo exterior são posi- rico, bem como o cursor que 12 V, juntamente com a fonte
tantes de medidores de sinal cionadas na parte inferior fica no canto superior direito de alimentação, cabo de liga-
da nova geração e peso-leve, do Trimax SM-3500. Visto ao em forma circular e o botão ção para ligar o aparelho no
desta vez gostaríamos de detalhe, tem uma saída para OK no centro que comple- PC, cabo A/V, Alça de Trans-
chamar a vossa atenção para a corrente, entrada e saída de menta a disposição de con- porte, CD com um manual em
o novo Trimax SM-3500, com- áudio e vídeo e uma interface trolo no medidor de sinal. Inglês e um adaptador F para
pleto e com várias caracterís- USB para ligação ao PC. ligar a linha de sinal no dis-
ticas excepcionais. Nós apreciamos particular- positivo.
O visor de alta resolução mente o nível de pressão que
Vem acondicionado num tem 3.5’’ está protegido por é perfeito em todos os botões, No geral, o SM-3500 é bas-
saco de pano resistente, esta uma aba robusta e - graças às porque fornece apenas um tante completo e o manual
novidade tem apenas o tama- suas dimensões - é muito fácil feedback suficiente sem ter acaba por ser muito bom e
nho de um tijolo, mas sem o de ler. Ligeiramente abaixo que pressioná-los demais. fornece respostas para as
peso correspondente. Tem do visor tem um total de 29 dúvidas que possam surgir
apenas meio quilo e deve ser botões, que estão disponíveis É fácil de operar, até mesmo quando se trabalha com
actualmente um dos medido- para o acesso a todas as fun- quando estamos a usar a mala este novo medidor de sinal
res mais leves no mercado, ções e características do SM- com a folha de protecção Trimax.
especialmente porque este 3500. transparente sobre o painel
peso já inclui a bateria. de controlo do aparelho, que
Quatro desses botões são ao mesmo tempo protege Uso diário
Na parte de cima do medi- concebidos para as chamadas de poeira, chuva, salpicos Quando o dispositivo é
dor tem uma ficha F, que está teclas de função e abaixo tem de água ou outros elemen- ligado pela primeira vez, o
disponível para a entrada de mais outros oito botões que tos potencialmente nocivos. visor apresenta de imediato
um sinal, por sua vez todas também servem como teclas Todos os botões estão habil- o menu principal. Além disso,
mente organizados e nitida- acende todos os cinco LEDs
mente marcados. coloridos durante o arranque
do aparelho.
TELE-satelliteother languageswww.TELE-satellite.com/...
Download this report in
World from the Internet: E porque tem as 12 teclas
Arabic ‫ﺍﻟﻌﺮﺑﻴﺔ‬ www.TELE-satellite.com/TELE-satellite-1003/ara/trimax.pdf de função - certos modos de Estes LEDs estão localiza-
Indonesian Indonesia www.TELE-satellite.com/TELE-satellite-1003/bid/trimax.pdf acesso e recursos são usados dos entre a parte superior e
Bulgarian Български www.TELE-satellite.com/TELE-satellite-1003/bul/trimax.pdf
Czech Česky www.TELE-satellite.com/TELE-satellite-1003/ces/trimax.pdf com frequência com o sim- inferior das teclas de função
German Deutsch www.TELE-satellite.com/TELE-satellite-1003/deu/trimax.pdf ples toque de um único botão e indica se a bateria integrada
English English www.TELE-satellite.com/TELE-satellite-1003/eng/trimax.pdf
Spanish Español www.TELE-satellite.com/TELE-satellite-1003/esp/trimax.pdf - o medidor não é apenas fácil está a ser carregada, se está
Farsi ‫ﻓﺎﺭﺳﻲ‬ www.TELE-satellite.com/TELE-satellite-1003/far/trimax.pdf apanhar um transponder e
French Français www.TELE-satellite.com/TELE-satellite-1003/fra/trimax.pdf
como também muito rápido
Hebrew ‫עברית‬ www.TELE-satellite.com/TELE-satellite-1003/heb/trimax.pdf de usar. O dispositivo também se foi bloqueado, se está ser
Greek Ελληνικά www.TELE-satellite.com/TELE-satellite-1003/hel/trimax.pdf
Croatian Hrvatski www.TELE-satellite.com/TELE-satellite-1003/hrv/trimax.pdf tem um protector solar que fornecida uma alimentação de
Italian Italiano www.TELE-satellite.com/TELE-satellite-1003/ita/trimax.pdf pode ser colocado no medi- 13V ou 18V e se está a gerar
Hungarian Magyar www.TELE-satellite.com/TELE-satellite-1003/mag/trimax.pdf
Mandarin 中文 www.TELE-satellite.com/TELE-satellite-1003/man/trimax.pdf dor, de modo que seja capaz um sinal de 22 kHz para a
Dutch Nederlands www.TELE-satellite.com/TELE-satellite-1003/ned/trimax.pdf de também ler o visor a meio high band.
Polish Polski www.TELE-satellite.com/TELE-satellite-1003/pol/trimax.pdf
Portuguese Português www.TELE-satellite.com/TELE-satellite-1003/por/trimax.pdf do dia sob a luz solar directa.
Romanian Românesc www.TELE-satellite.com/TELE-satellite-1003/rom/trimax.pdf Desta forma, apenas pre-
Russian Русский www.TELE-satellite.com/TELE-satellite-1003/rus/trimax.pdf
Swedish Svenska www.TELE-satellite.com/TELE-satellite-1003/sve/trimax.pdf Por falar no visor, podemos cisa de olhar uma vez para
Turkish Türkçe www.TELE-satellite.com/TELE-satellite-1003/tur/trimax.pdf elogiar a Trimax por oferecer ficar sempre a saber o modo
Available online starting from 29 January 2010 de funcionamento do medidor
um ecrã bastante brilhante e
18 TELE-satellite — Global Digital TV Magazine — 02-03/2010 — www.TELE-satellite.com

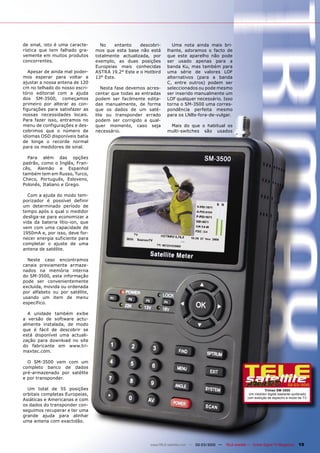

2. de sinal, isto é uma caracte- No entanto descobri- Uma nota ainda mais bri-
rística que tem falhado gra- mos que esta base não está lhante, adoramos o facto de
vemente em muitos produtos totalmente actualizada, por que este aparelho não pode
concorrentes. exemplo, as duas posições ser usado apenas para a
Europeias mais conhecidas banda Ku, mas também para
Apesar de ainda mal poder- ASTRA 19.2° Este e o Hotbird uma série de valores LOF
mos esperar para voltar a 13° Este. alternativos (para a banda
ajustar a nossa antena de 120 C, entre outros) podem ser
cm no telhado do nosso escri- Nesta fase devemos acres- seleccionados ou pode mesmo
tório editorial com a ajuda centar que todas as entradas ser inserido manualmente um
dos SM-3500, começamos podem ser facilmente edita- LOF qualquer necessário. Isso
primeiro por alterar as con- das manualmente, de forma torna o SM-3500 uma corres-
figurações para satisfazer as que os dados de um saté- pondência perfeita mesmo
nossas necessidades locais. lite ou transponder errado para os LNBs-fora-de-vulgar.
Para fazer isso, entramos no podem ser corrigido a qual-
menu de configurações e des- quer momento, caso seja Mais do que o habitual os
cobrimos que o número de necessário. multi-switches são usados
idiomas OSD disponíveis batia
de longe o recorde normal
para os medidores de sinal.
Para além das opções
padrão, como o Inglês, Fran-
cês, Alemão e Espanhol
também tem em Russo, Turco,
Checo, Português, Esloveno,
Polonês, Italiano e Grego.
Com a ajuda do modo tem-
porizador é possível definir
um determinado período de
tempo após o qual o medidor
desliga-se para economizar a
vida da bateria lítio-ion, que
vem com uma capacidade de
1950mA e, por isso, deve for-
necer energia suficiente para
completar o ajuste de uma
antena de satélite.
Neste caso encontramos
canais previamente armaze-
nados na memória interna
do SM-3500, esta informação
pode ser convenientemente
excluída, movida ou ordenada
por alfabeto ou por satélite,
usando um item de menu
específico.
A unidade também exibe
a versão de software actu-
almente instalada, de modo
que é fácil de descobrir se
está disponível uma actuali-
zação para download no site
do fabricante em www.tri-
maxtec.com.
O SM-3500 vem com um
completo banco de dados
pré-armazenado por satélite
e por transponder.
02-03/2010
Um total de 55 posições Trimax SM-3500
orbitais completas Europeias, Um medidor digital bastante-quilibrado
com exibição de espectro e modo de TV.
Asiáticas e Americanas e com
os dados do transponder con-
seguimos recuperar e ter uma
grande ajuda para alinhar
uma antena com exactidão.
www.TELE-satellite.com — 02-03/2010 — TELE-satellite — Global Digital TV Magazine 19

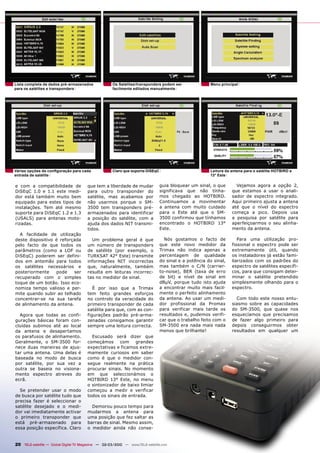

3. Lista completa de dados pré-armazenados Os Satélites/transponders podem ser Menu principal
para os satélites e transponders facilmente editados manualmente
Várias opções de configuração para cada Claro que suporta DiSEqC Leitura da antena para o satélite HOTBIRD a
entrada de satélite 13° Este
e com a compatibilidade de que tem a liberdade de mudar guia bloquear um sinal, o que Vejamos agora a opção 2,
DiSEqC 1.0 e 1.1 este medi- para outro transponder do significava que não tínha- que estamos a usar o anali-
dor está também muito bem satélite, mas acabamos por mos chegado ao HOTBIRD. sador de espectro integrado.
equipado para estes tipos de não usarmos porque o SM- Continuamos a movimentar Aqui primeiro ajusta a antena
instalações. Tem até mesmo 3500 tem transponders pré- a antena com muito cuidado até que o nível do espectro
suporte para DiSEqC 1.2 e 1.3 armazenados para identificar para o Este até que o SM- começa a pico. Depois usa
(USALS) para antenas moto- a posição do satélite, com a 3500 confirmou que tínhamos a pesquisa por satélite para
rizadas. ajuda dos dados NIT transmi- encontrado o HOTBIRD 13° aperfeiçoarmos o seu alinha-
tidos. Este. mento da antena.
A facilidade de utilização
deste dispositivo é reforçada Um problema geral é que Nós gostamos o facto de Para uma utilização pro-
pelo facto de que todos os um número de transponders que este novo medidor da fissional o espectro pode ser
parâmetros (como a LOF ou de satélite (por exemplo, o Trimax não indica apenas a extremamente útil, quando
DiSEqC) poderem ser defini- TURKSAT 42° Este) transmite percentagem de qualidade os instaladores já estão fami-
dos em antemão para todos informações NIT incorrectas do sinal e a potência do sinal, liarizados com os padrões do
os satélites necessários e que, naturalmente, também mas também o C/N (carrier- espectro de satélites específi-
posteriormente pode ser resulta em leituras incorrec- to-noise), BER (taxa de erro cos, para que consigam deter-
recuperado com o simples tas no medidor de sinal. de bit) e nível de sinal em minar o satélite pretendido
toque de um botão. Isso eco- dBμV, porque tudo isto ajuda simplesmente olhando para o
nomiza tempo valioso e per- É por isso que a Trimax a encontrar muito mais facil- espectro.
mite quando subir ao telhado tem feito grandes esforços mente o perfeito alinhamento
concentrar-se na sua tarefa no controlo da veracidade do da antena. Ao usar um medi- Com todo este nosso entu-
de alinhamento da antena. primeiro transponder de cada dor profissional da Promax siasmo sobre as capacidades
satélite para que, com as con- para verificar mais tarde os do SM-3500, que quase nos
Agora que todas as confi- figurações padrão pré-arma- resultados e, pudemos verifi- esquecíamos que precisamos
gurações básicas foram con- zenadas consigamos garantir car que o trabalho feito com o de fazer algo primeiro para
cluídas subimos até ao local sempre uma leitura correcta. SM-3500 era nada mais nada depois conseguirmos obter
da antena e desapertamos menos que brilhante! resultados em qualquer um
os parafusos de alinhamento. Escusado será dizer que
Geralmente, o SM-3500 for- começámos com grandes
nece duas maneiras de ajus- expectativas e ficamos extre-
tar uma antena. Uma delas é mamente curiosos em saber
baseada no modo de busca como é que o medidor con-
por satélite, por sua vez a segue realmente na prática
outra se baseia no visiona- procurar sinais. No momento
mento espectro atreves do em que seleccionámos o
ecrã. HOTBIRD 13° Este, no menu
o sintonizador de baixo limiar
Se pretender usar o modo começou a medir e verificar
de busca por satélite tudo que todos os sinais de entrada.
precisa fazer é seleccionar o
satélite desejado e o medi- Demorou pouco tempo para
dor vai imediatamente activar mudarmos a antena para
o primeiro transponder que uma posição que fez saltar as
está pré-armazenado para barras de sinal. Mesmo assim,
essa posição específica. Claro o medidor ainda não conse-
20 TELE-satellite — Global Digital TV Magazine — 02-03/2010 — www.TELE-satellite.com

4. Definições do sistema do SM-3500 Cálculos do ângulo do azimute, elevação e Visualizar o espectro do HOTBIRD 13° Este
polarização
Leitura de um pico de sinal fora do espectro Exposição espectro com uma largura de Configurações do LNB da visualização
banda de 300 MHz espectro
dos dois modos. Basicamente, precisa digitar a sua posição Na realidade, ainda temos encontram são armazenados
trata-se de obter o azimute e a exacta geográfica e a posição mais. O medidor vem com numa lista de canais dedica-
elevação correcta da antena, do satélite pretendido, para o um sintonizador inteiramente dos e podem ser assistidos no
ou pelo menos perto. SM-3500 apresentar os valo- caracterizado e, por isso é visor do medidor - desde que
res de ângulo correctos do capaz de realizar uma busca sejam transmitidos free-to-
É aqui que o medidor da azimute, elevação e polariza- automática de canais graças air. Assim, se ainda não tem a
Trimax tem algo na manga: ção. Será que é preciso pedir à informação de transpon- certeza que apanhou o saté-
Graças ao serviço corrente de mais alguma coisa? ders e satélites pré-armaze- lite correcto é sempre possí-
cálculo incorporado, apenas nados. Todos os canais que vel sintonizar os canais para
ver por si mesmo se está ou
não no local.
E para os Dxers, ficamos
satisfeitos em poder con-
firmar que no modo de TV,
o SM-3500 é capaz de ler e
exibir dados, tais como os
PIDs de um canal específico,
bem como o transponder e
satélite exibido, que é um
bónus adicional extrema-
mente valioso.
E enquanto estamos no
assunto, os caçadores de
sinais e DXers vão ter um par-
ticular interesse pelo visor do
espectro. Além de ser capaz
de mostrar o espectro de
banda diferente, cada pico de
sinal pode ser marcado com o
cursor de modo que o medi-
dor da Trimax pode ler a força
do sinal exibido.
Com a ajuda de todas as
teclas de função torna-se
brincadeira de criança alte-
rar a polarização ou banda, o
que significa que um satélite
completo pode ser digitali-
zado por feeds em questão
de segundos. Além disso, as
definições do LNB tais como
a posição DiSEqC, pode ser
acedidas com as teclas de
22 TELE-satellite — Global Digital TV Magazine — 02-03/2010 — www.TELE-satellite.com

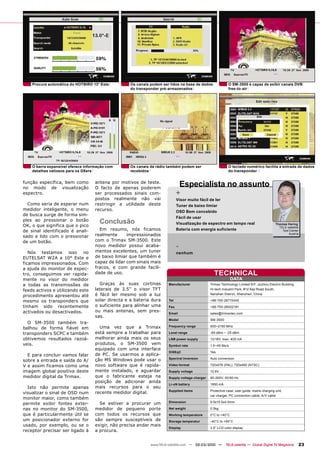

5. Procura automática do HOTBIRD 13° Este Os canais podem ser lidos na base de dados O SM-3500 é capaz de exibir canais DVB
do transponder pré-armazenados free-to-air
O barra expansível oferece informação com Os canais de rádio também podem ser O teclado numérico facilita a entrada de dados
detalhes valiosos para os DXers recebidos do transponder
função específica, bem como
no modo de visualização
antena por motivos de teste.
O facto de apenas poderem
Especialista no assunto
espectro. ser processados sinais com- +
postos realmente não vai Visor muito fácil de ler
Como seria de esperar num restringir a utilidade deste Tuner de baixo limiar
medidor inteligente, o menu recurso. OSD Bem concebido
de busca surge de forma sim-
Fácil de usar
ples ao pressionar o botão
OK, o que significa que o pico
Conclusão Visualização de espectro em tempo real Thomas Haring
TELE-satellite
de sinal identificado é anali- Em resumo, nós ficamos Bateria com energia suficiente Test Center
sado e lido com o pressionar realmente impressionados Austria
de um botão. com o Trimax SM-3500. Este
novo medidor possui acaba- -
Nós testamos isso no mentos excelentes, um tuner nenhum
EUTELSAT W2A a 10° Este e de baixo limiar que também é
ficamos impressionados. Com capaz de lidar com sinais mais
a ajuda do monitor de espec- fracos, e com grande facili-
tro, conseguimos ver rapida- dade de uso. TECHNICAL
mente no visor do medidor DATA
a todas as transmissões de Graças às suas cortinas Manufacturer Trimax Technology Limited 9/F, Jiuzhou Electric Building,
feeds activos e utilizando este laterais de 3.5’’ o visor TFT Hi-tech Industril Park, #12 Keji Road South,
procedimento apresentou até é fácil ler mesmo sob a luz Nanshan District, Shenzhen, China
mesmo os transponders que solar directa e a bateria dura Tel +86-755-26715445
tinham sido recentemente o suficiente para alinhar uma Fax +86-755-26002191
activados ou desactivados. ou mais antenas, sem pres-
Email sales@trimaxtec.com
sas.
Model SM-3500
O SM-3500 também tra-
balhou de forma fiável em Uma vez que a Trimax Frequency range 930~2150 MHz
transponders SCPC e também está sempre a trabalhar para Level range -65 dBm ~ -25 dBm
obtivemos resultados razoá- melhorar ainda mais os seus LNB power supply 13/18V, max. 400 mA
veis. produtos, o SM-3500 vem Symbol rate 1.5~45 Ms/s
equipado com uma interface
DiSEqC Yes
E para concluir vamos falar de PC. Se usarmos a aplica-
ção MS Windows pode usar o Spectral Inversion Auto conversion
sobre a entrada e saída do A/
V e assim ficamos como uma novo software que é rapida- Video format 720x576 (PAL), 720x480 (NTSC)
imagem global positiva deste mente instalado, e aguardar Supply voltage 12.6V
medidor digital da Trimax. que o fabricante esteja na Supply voltage charger 90-265V, 50/60 Hz
posição de adicionar ainda
Li-oN battery 1950 mA
Isto não permite apenas mais recursos para o seu
Supplied items Protective case, user guide, mains charging unit,
visualizar o sinal de OSD num recente medidor digital.
car charger, PC connection cable, A/V cable
monitor maior, como também
Se estiver a procurar um Dimension 9.5x15.5x4.5mm
permite exibir fontes exter-
nas no monitor do SM-3500, medidor de pequeno porte Net weight 0.5kg
que é particularmente útil se com todos os recursos que Working temperature 0°C to +40°C
um posicionador externo for são sempre susceptíveis de Storage temperatur -40°C to +65°C
usado, por exemplo, ou se o exigir, não precisa andar mais
Display 3.5“ LCD color display
receptor precisar ser ligado à a procura.
www.TELE-satellite.com — 02-03/2010 — TELE-satellite — Global Digital TV Magazine 23
