Bloqueio e Identificação – LOTO / PCEP
www.asmtreinamentos.com.br
LOTO
Bloqueio e
Identificação
1

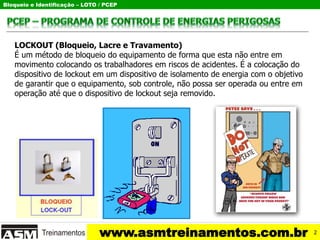

LOCKOUT (Bloqueio, Lacre e Travamento)
É um método de bloqueio do equipamento de forma que esta não entre em
movimento colocando os trabalhadores em riscos de acidentes. É a colocação do
dispositivo de lockout em um dispositivo de isolamento de energia com o objetivo
de garantir que o equipamento, sob controle, não possa ser operada ou entre em
operação até que o dispositivo de lockout seja removido.
2

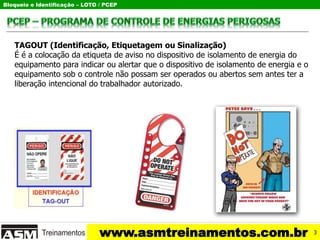

TAGOUT (Identificação, Etiquetagem ou Sinalização)
É é a colocação da etiqueta de aviso no dispositivo de isolamento de energia do
equipamento para indicar ou alertar que o dispositivo de isolamento de energia e o
equipamento sob o controle não possam ser operados ou abertos sem antes ter a
liberação intencional do trabalhador autorizado.
3

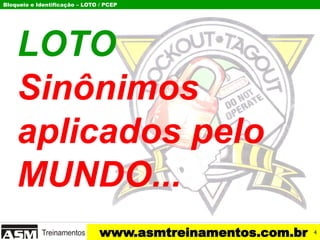

LOTO
Sinônimos
aplicados pelo
MUNDO...
4

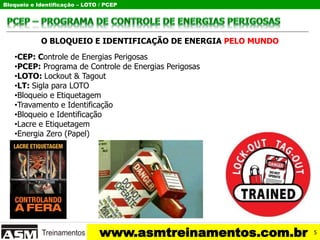

•CEP: Controle de Energias Perigosas
•PCEP: Programa de Controle de Energias Perigosas
•LOTO: Lockout & Tagout
•LT: Sigla para LOTO
•Bloqueio e Etiquetagem
•Travamento e Identificação
•Bloqueio e Identificação
•Lacre e Etiquetagem
•Energia Zero (Papel)
O BLOQUEIO E IDENTIFICAÇÃO DE ENERGIA PELO MUNDO
5

LOTO
Tipos de
Energias
Perigosas
6

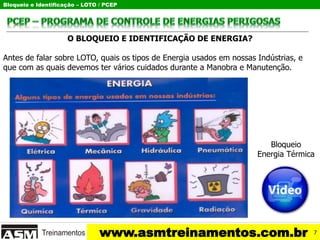

O BLOQUEIO E IDENTIFICAÇÃO DE ENERGIA?
Antes de falar sobre LOTO, quais os tipos de Energia usados em nossas Indústrias, e
que com as quais devemos ter vários cuidados durante a Manobra e Manutenção.
Bloqueio
Energia Térmica
7

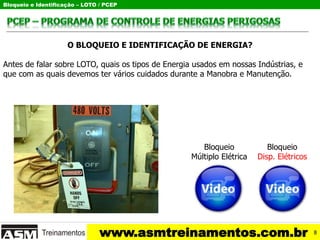

Antes de falar sobre LOTO, quais os tipos de Energia usados em nossas Indústrias, e
que com as quais devemos ter vários cuidados durante a Manobra e Manutenção.
Bloqueio
Múltiplo Elétrica
Bloqueio
Disp. Elétricos
8

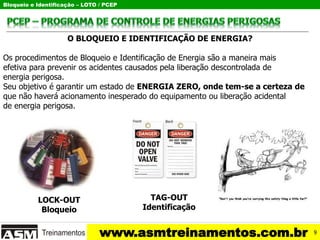

Os procedimentos de Bloqueio e Identificação de Energia são a maneira mais
efetiva para prevenir os acidentes causados pela liberação descontrolada de
energia perigosa.
Seu objetivo é garantir um estado de ENERGIA ZERO, onde tem-se a certeza de
que não haverá acionamento inesperado do equipamento ou liberação acidental
de energia perigosa.
LOCK-OUT
Bloqueio
TAG-OUT
Identificação
9

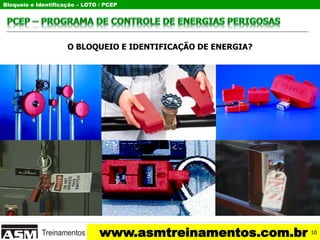

10

LOTO
Regra dos 10
Passos
11

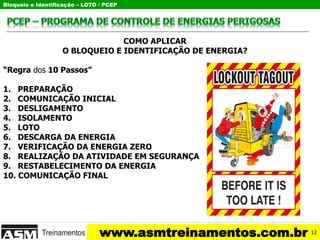

COMO APLICAR
“Regra dos 10 Passos”
1. PREPARAÇÃO
2. COMUNICAÇÃO INICIAL
3. DESLIGAMENTO
4. ISOLAMENTO
5. LOTO
6. DESCARGA DA ENERGIA
7. VERIFICAÇÃO DA ENERGIA ZERO
8. REALIZAÇÃO DA ATIVIDADE EM SEGURANÇA
9. RESTABELECIMENTO DA ENERGIA
10. COMUNICAÇÃO FINAL
12

LOTO
Tipos de
Bloqueios
13

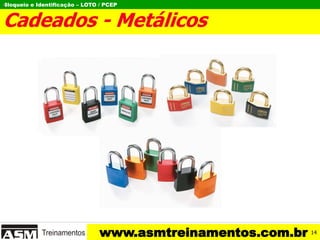

Cadeados - Metálicos
I
14

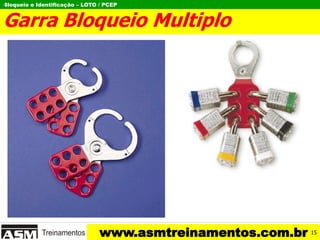

Garra Bloqueio Multiplo
I
15

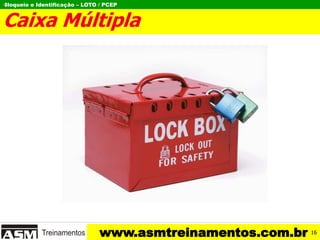

Caixa Múltipla
I
16

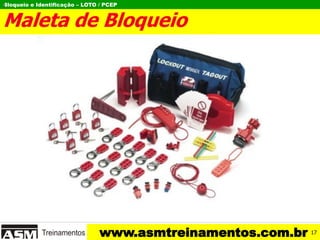

Maleta de Bloqueio
I
17

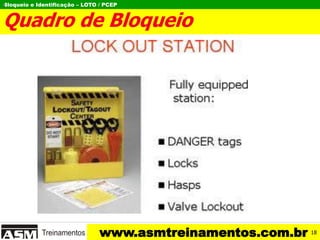

Quadro de Bloqueio
I
18

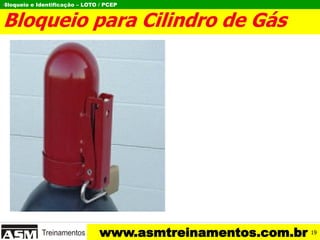

Bloqueio para Cilindro de Gás
I
19

Bloqueio para Disj. - NEMA
I
20

I
21

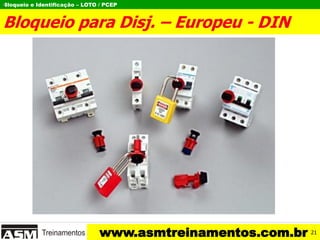

Bloqueio para Disj. – Europeu - DIN

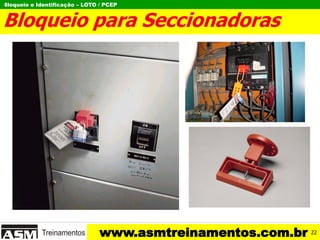

Bloqueio para Seccionadoras
I
22

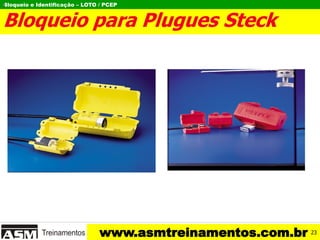

Bloqueio para Plugues Steck
I
23

Bloqueio para Válvulas - Volante
I
24

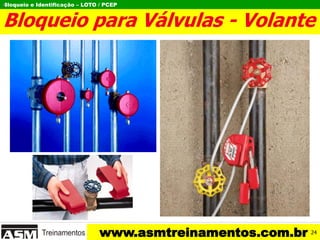

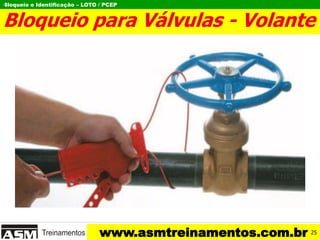

Bloqueio para Válvulas - Volante
I
25

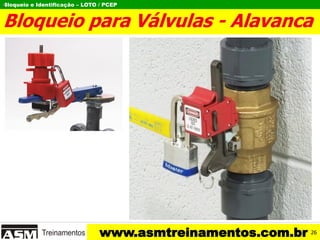

Bloqueio para Válvulas - Alavanca
I
26

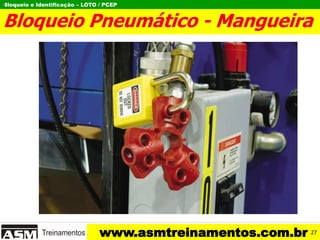

Bloqueio Pneumático - Mangueira
I
27

LOTO
Situações
Especiais
28

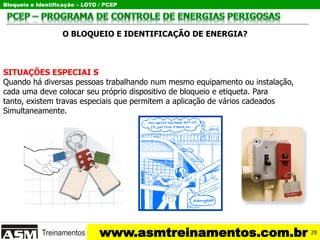

SITUAÇÕES ESPECIAI S
Quando há diversas pessoas trabalhando num mesmo equipamento ou instalação,
cada uma deve colocar seu próprio dispositivo de bloqueio e etiqueta. Para
tanto, existem travas especiais que permitem a aplicação de vários cadeados
Simultaneamente.
29

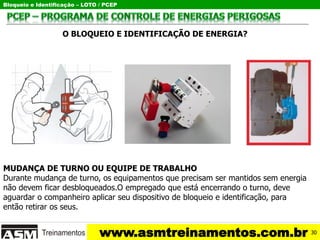

MUDANÇA DE TURNO OU EQUIPE DE TRABALHO
Durante mudança de turno, os equipamentos que precisam ser mantidos sem energia
não devem ficar desbloqueados.O empregado que está encerrando o turno, deve
aguardar o companheiro aplicar seu dispositivo de bloqueio e identificação, para
então retirar os seus.
30

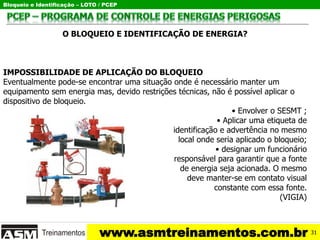

IMPOSSIBILIDADE DE APLICAÇÃO DO BLOQUEIO
Eventualmente pode-se encontrar uma situação onde é necessário manter um
equipamento sem energia mas, devido restrições técnicas, não é possível aplicar o
dispositivo de bloqueio.
• Envolver o SESMT ;
• Aplicar uma etiqueta de
identificação e advertência no mesmo
local onde seria aplicado o bloqueio;
• designar um funcionário
responsável para garantir que a fonte
de energia seja acionada. O mesmo
deve manter-se em contato visual
constante com essa fonte.
(VIGIA)
31

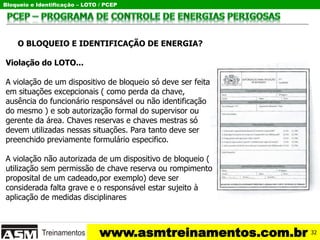

Violação do LOTO...
A violação de um dispositivo de bloqueio só deve ser feita
em situações excepcionais ( como perda da chave,
ausência do funcionário responsável ou não identificação
do mesmo ) e sob autorização formal do supervisor ou
gerente da área. Chaves reservas e chaves mestras só
devem utilizadas nessas situações. Para tanto deve ser
preenchido previamente formulário especifico.
A violação não autorizada de um dispositivo de bloqueio (
utilização sem permissão de chave reserva ou rompimento
proposital de um cadeado,por exemplo) deve ser
considerada falta grave e o responsável estar sujeito à
aplicação de medidas disciplinares
32

Case 4
Aproveitando o
Bloqueio - NAPO
33

LOTO
Fotos &
Cases
34

Bloqueio e identificação
de energia...
...Usar pode fazer a
diferença para sempre...
...Veja porquê !
35

36

www.asmtreinamentos.com.br 37

LOTO
Top Five
(erros)
45

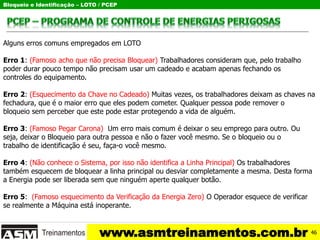

Alguns erros comuns empregados em LOTO
Erro 1: (Famoso acho que não precisa Bloquear) Trabalhadores consideram que, pelo trabalho
poder durar pouco tempo não precisam usar um cadeado e acabam apenas fechando os
controles do equipamento.
Erro 2: (Esquecimento da Chave no Cadeado) Muitas vezes, os trabalhadores deixam as chaves na
fechadura, que é o maior erro que eles podem cometer. Qualquer pessoa pode remover o
bloqueio sem perceber que este pode estar protegendo a vida de alguém.
Erro 3: (Famoso Pegar Carona) Um erro mais comum é deixar o seu emprego para outro. Ou
seja, deixar o Bloqueio para outra pessoa e não o fazer você mesmo. Se o bloqueio ou o
trabalho de identificação é seu, faça-o você mesmo.
Erro 4: (Não conhece o Sistema, por isso não identifica a Linha Principal) Os trabalhadores
também esquecem de bloquear a linha principal ou desviar completamente a mesma. Desta forma
a Energia pode ser liberada sem que ninguém aperte qualquer botão.
Erro 5: (Famoso esquecimento da Verificação da Energia Zero) O Operador esquece de verificar
se realmente a Máquina está inoperante.
