O documento descreve a tensão elétrica e como ela é análoga à pressão hidráulica. Explica que a tensão elétrica é a pressão exercida sobre os elétrons para que eles se movam em um condutor, medida em volts. Também discute como medir a tensão elétrica usando um voltímetro.

1.  Tensão elétrica

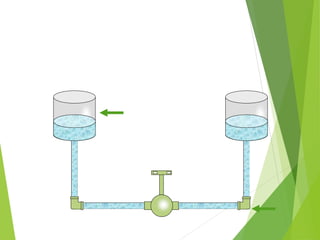

2. Faremos uma
analogia com um circuito
hidraúlico

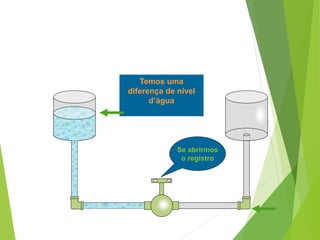

3. Temos uma
diferença de nível
d’água
Se abrirmos
o registro

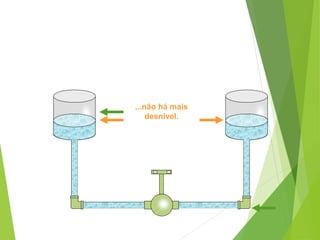

6. ...não há mais
desnível.

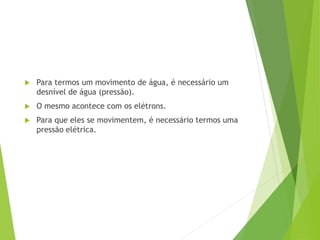

7.  Para termos um movimento de água, é necessário um
desnível de água (pressão).
 O mesmo acontece com os elétrons.
 Para que eles se movimentem, é necessário termos uma
pressão elétrica.

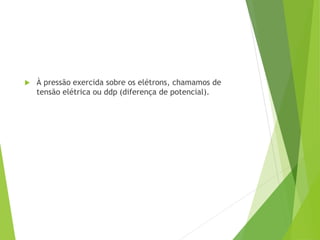

8.  À pressão exercida sobre os elétrons, chamamos de
tensão elétrica ou ddp (diferença de potencial).

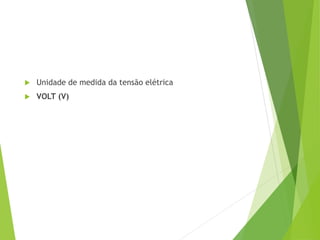

9.  Unidade de medida da tensão elétrica
 VOLT (V)

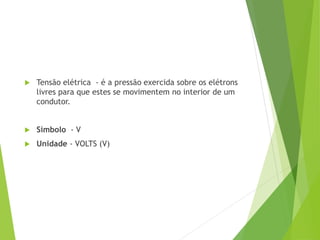

10.  Tensão elétrica - é a pressão exercida sobre os elétrons
livres para que estes se movimentem no interior de um
condutor.
 Símbolo - V
 Unidade - VOLTS (V)

11. Múltiplos e Submúltiplos
 Para valores elevados, utilizamos os múltiplos e para
valores muito baixos, os submúltiplos.
V
kV
MV
GV
nV
V
mV

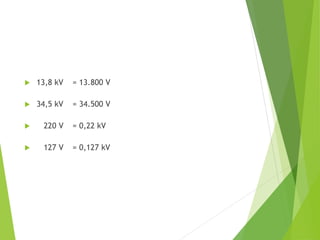

12.  13,8 kV = 13.800 V
 34,5 kV = 34.500 V
 220 V = 0,22 kV
 127 V = 0,127 kV

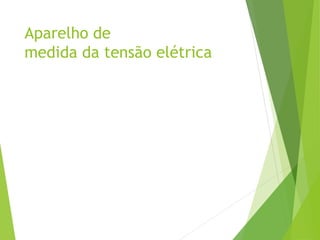

13. Aparelho de
medida da tensão elétrica

14. V
V

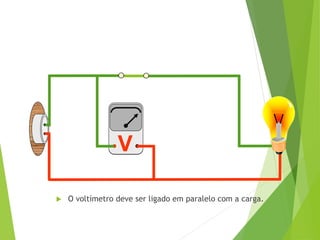

 O voltímetro deve ser ligado em paralelo com a carga.

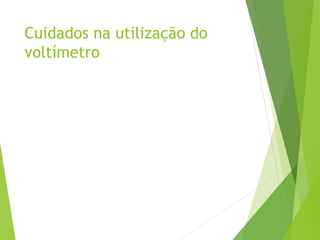

15. Cuidados na utilização do
voltímetro

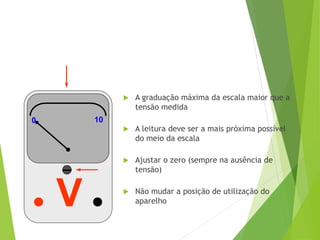

16. V
0 10
0 10
 A graduação máxima da escala maior que a
tensão medida
 A leitura deve ser a mais próxima possível
do meio da escala
 Ajustar o zero (sempre na ausência de
tensão)
 Não mudar a posição de utilização do
aparelho

17.  Evitar choques mecânicos
