Este documento discute as diferenças entre corrente contínua e corrente alternada, onde a corrente alternada varia seu valor e direção ao longo do tempo percorrendo os condutores em ambos os sentidos, enquanto a corrente contínua mantém uma direção constante.

1. CORRENTE ALTERNADA

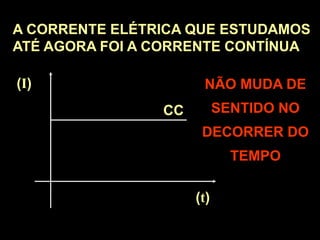

2. A CORRENTE ELÉTRICA QUE ESTUDAMOS
ATÉ AGORA FOI A CORRENTE CONTÍNUA
(I)
(t)
CC
NÃO MUDA DE
SENTIDO NO
DECORRER DO
TEMPO

3. A CORRENTE ALTERNADA
VARIA SEUS VALORES
EM FUNÇÃO DO TEMPO
PERCORRE OS CONDUTORES
NOS DOIS SENTIDOS

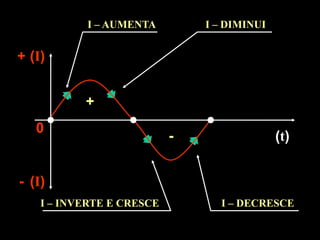

4. (t)
(I)
+
(I)
-
0
I – AUMENTA I – DIMINUI
I – INVERTE E CRESCE I – DECRESCE
+
-

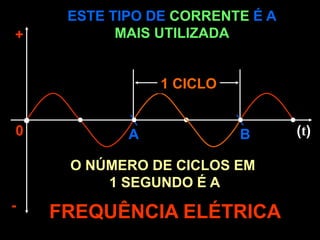

5. A B
ESTE TIPO DE CORRENTE É A
MAIS UTILIZADA
+
-
(t)
0
1 CICLO
O NÚMERO DE CICLOS EM
1 SEGUNDO É A
FREQUÊNCIA ELÉTRICA

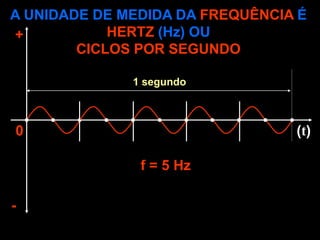

6. A UNIDADE DE MEDIDA DA FREQUÊNCIA É
HERTZ (Hz) OU
CICLOS POR SEGUNDO
+
-
(t)
0
f = 5 Hz
1 segundo

7. (t)
+
-
0
Tempo (s)
PERÍODO É O TEMPO GASTO PARA
COMPLETAR UM CICLO E
É MEDIDO EM SEGUNDOS (s)
T =
1
f
