1. Globalcode – Open4education
Novas técnicas de controle de tempo real em
Linux: Processadores Multicore Heterogêneos
Raul Rosetto Muñoz
CTO Toradex Brasil

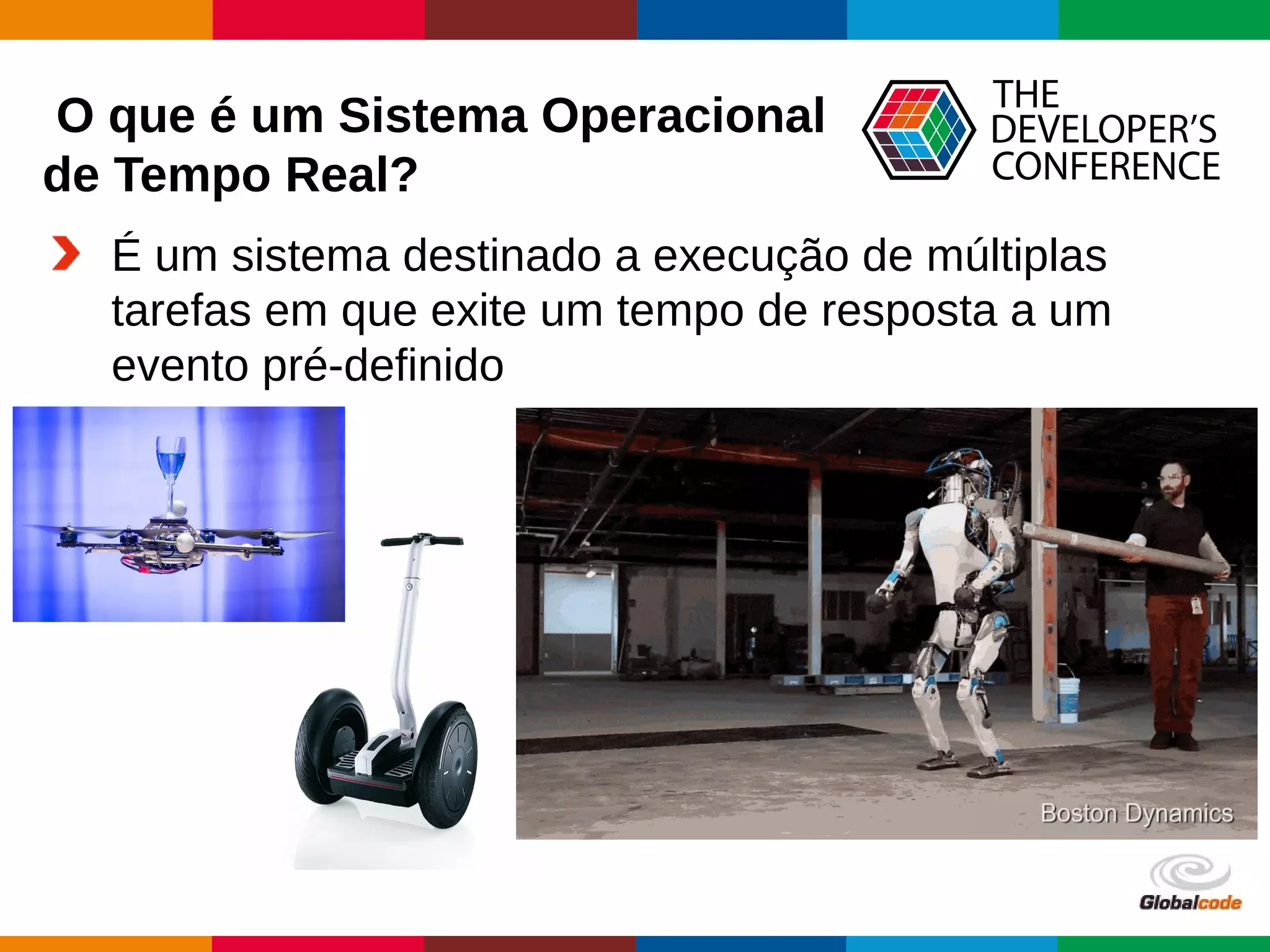

2. Globalcode – Open4education
O que é um Sistema Operacional
de Tempo Real?
É um sistema destinado a execução de múltiplas
tarefas em que exite um tempo de resposta a um
evento pré-definido

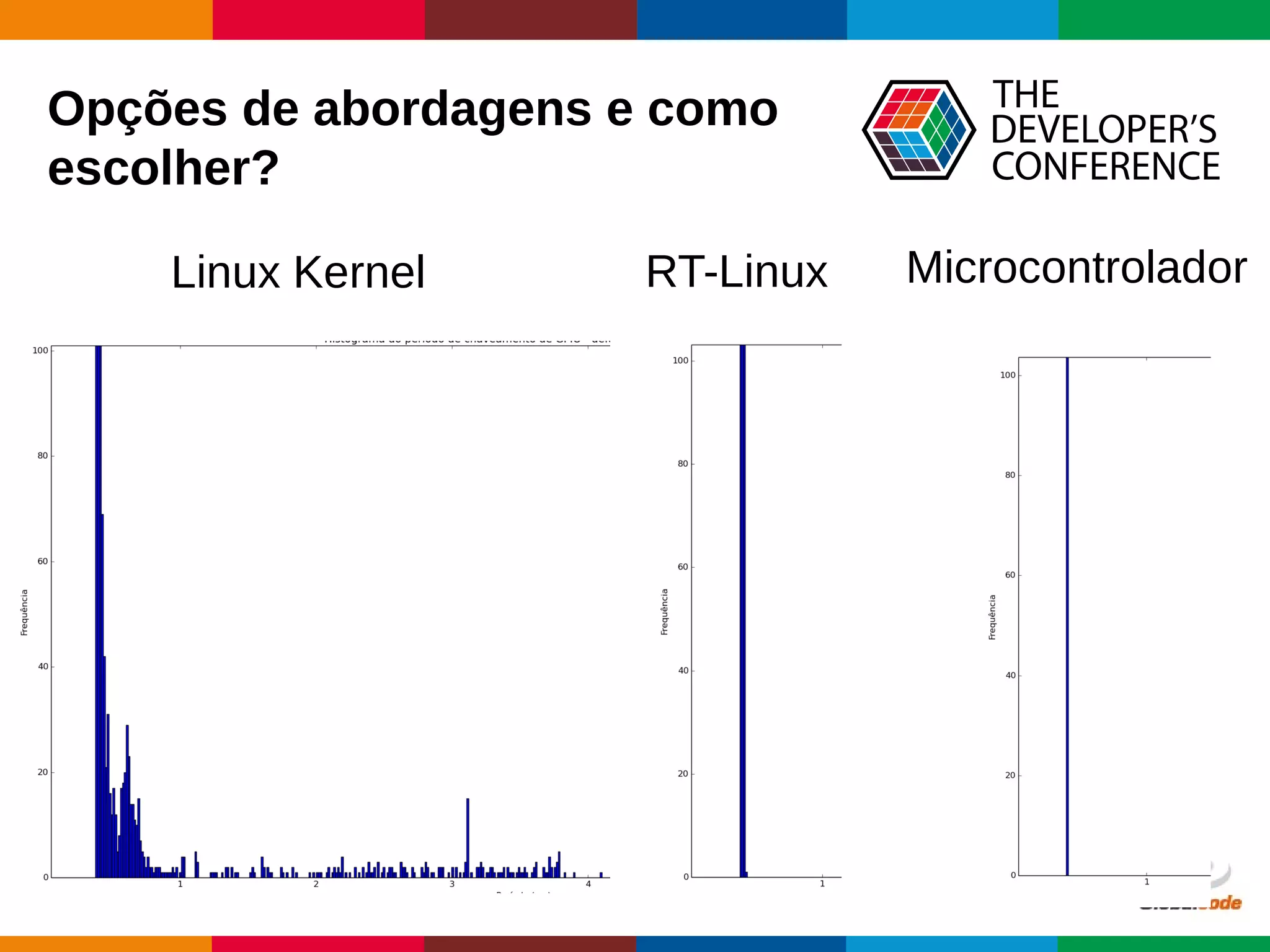

3. Globalcode – Open4education
Opções de abordagens e como
escolher?
RT-LinuxLinux Kernel Microcontrolador

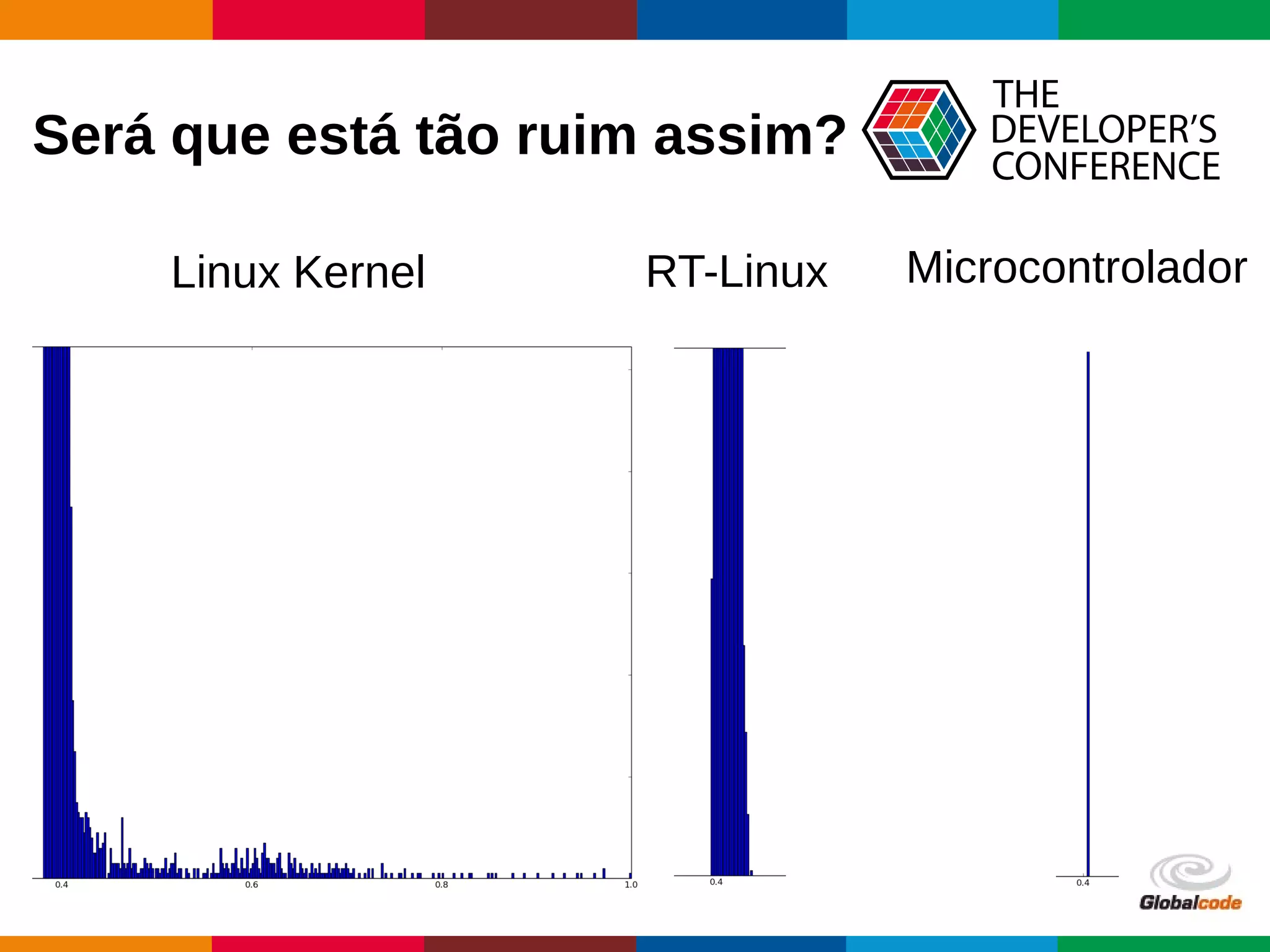

4. Globalcode – Open4education
Será que está tão ruim assim?
Linux Kernel MicrocontroladorRT-Linux

5. Globalcode – Open4education

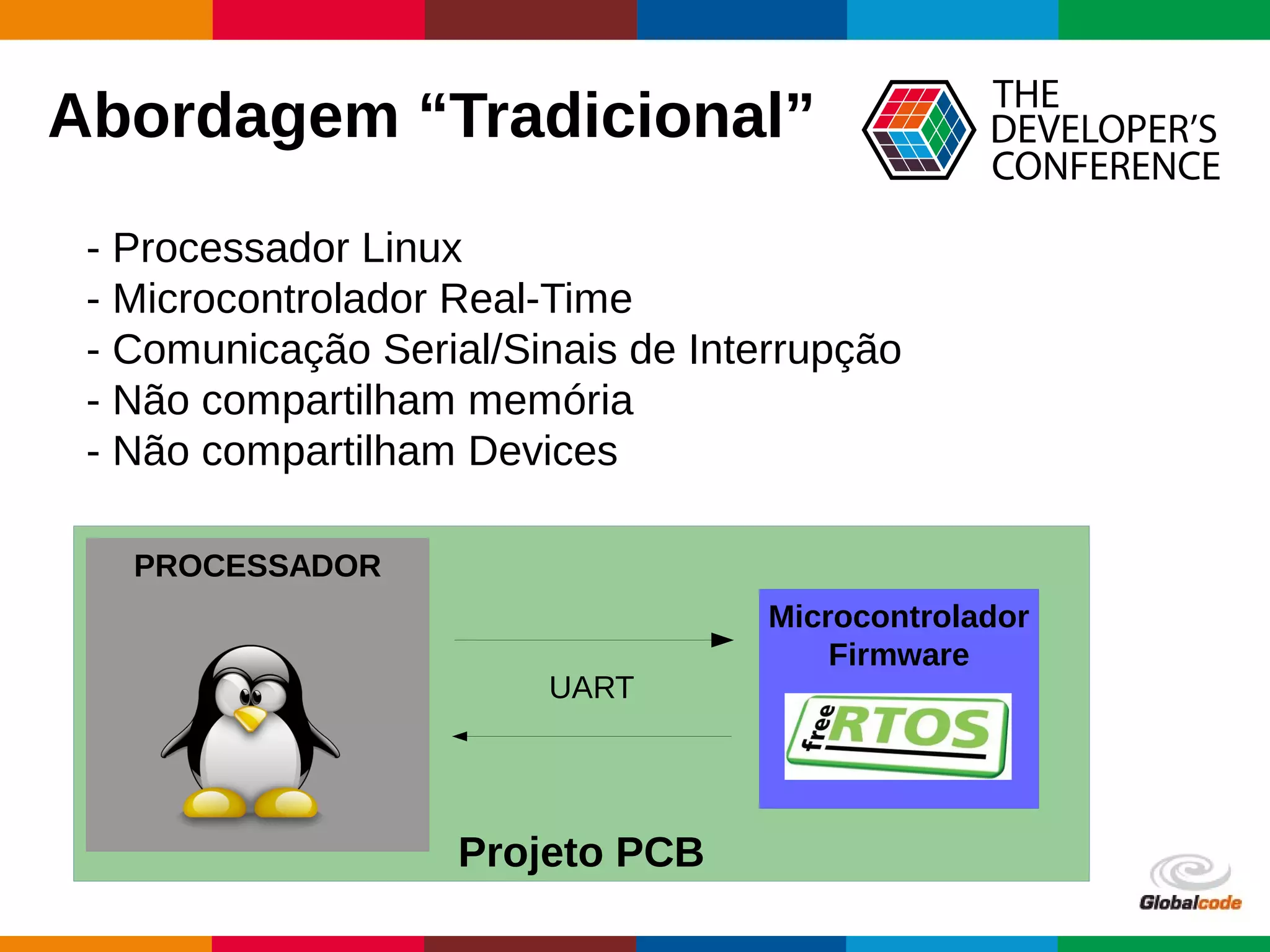

Projeto PCB
Abordagem “Tradicional”
UART
PROCESSADOR
Microcontrolador
Firmware
- Processador Linux
- Microcontrolador Real-Time
- Comunicação Serial/Sinais de Interrupção
- Não compartilham memória
- Não compartilham Devices

6. Globalcode – Open4education

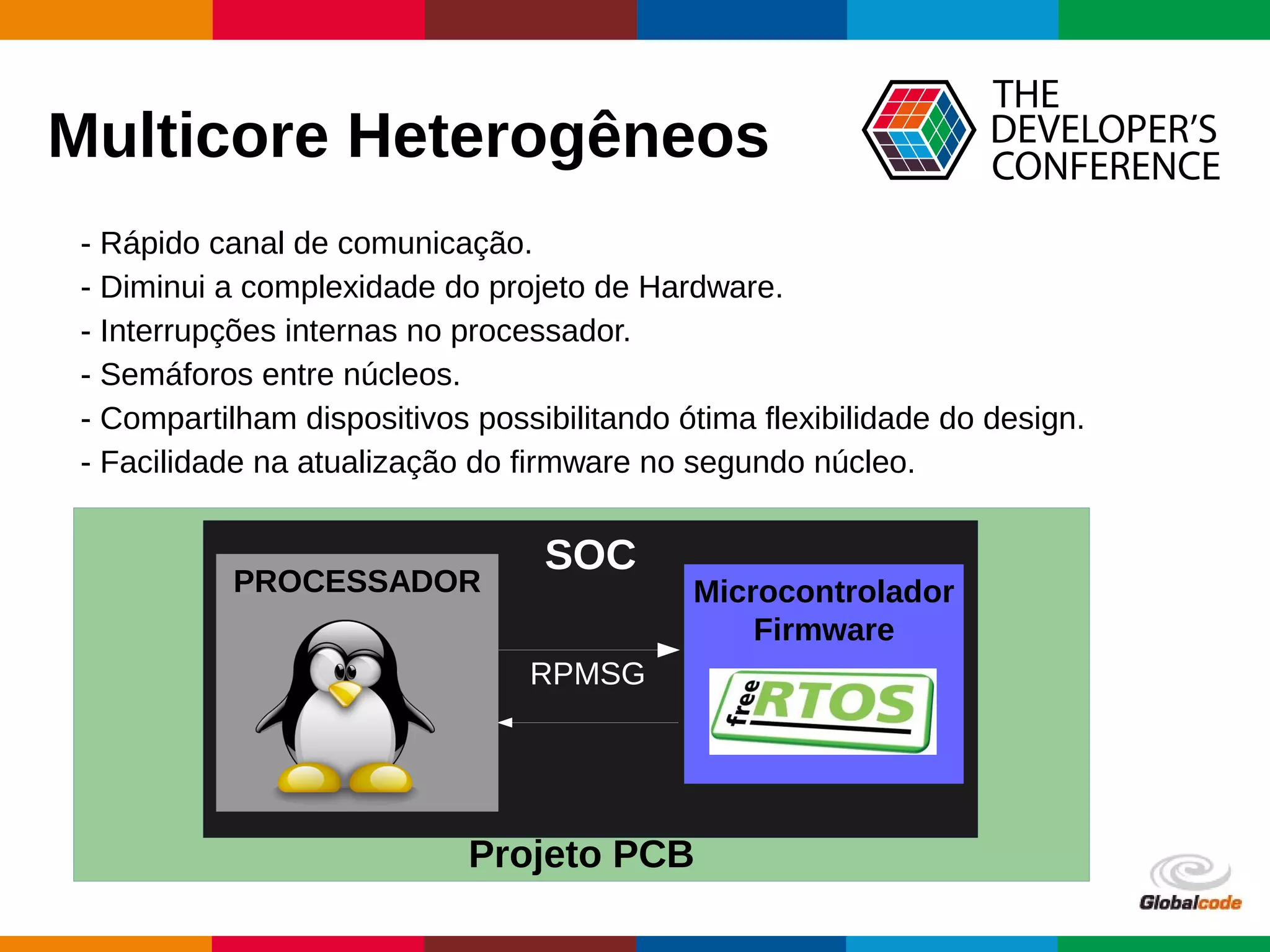

Projeto PCB
SOC
Multicore Heterogêneos
RPMSG
PROCESSADOR Microcontrolador
Firmware
- Rápido canal de comunicação.
- Diminui a complexidade do projeto de Hardware.
- Interrupções internas no processador.
- Semáforos entre núcleos.
- Compartilham dispositivos possibilitando ótima flexibilidade do design.
- Facilidade na atualização do firmware no segundo núcleo.

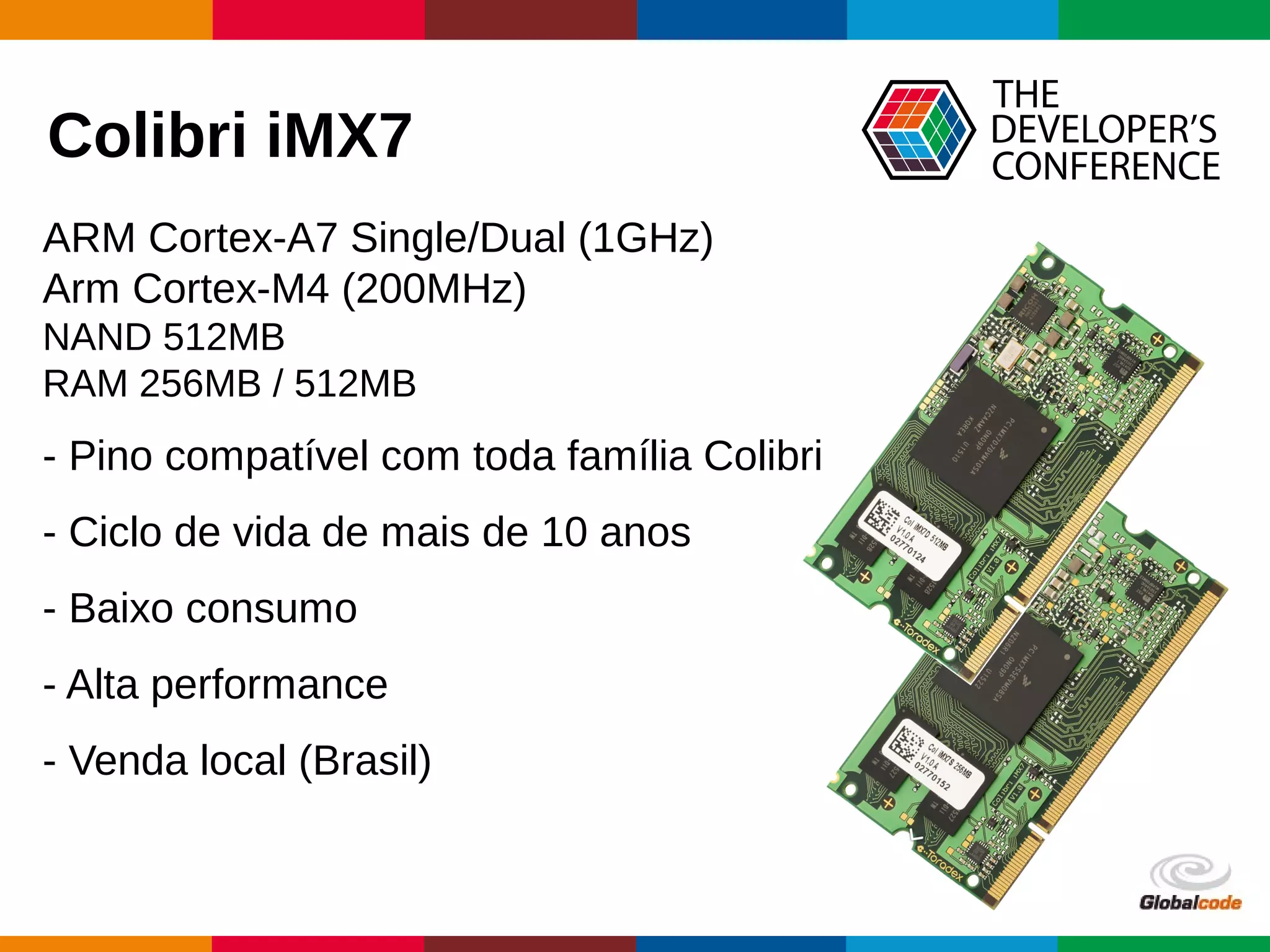

7. Globalcode – Open4education
Colibri iMX7
- Pino compatível com toda família Colibri
- Ciclo de vida de mais de 10 anos
- Baixo consumo
- Alta performance
- Venda local (Brasil)
ARM Cortex-A7 Single/Dual (1GHz)
Arm Cortex-M4 (200MHz)
NAND 512MB
RAM 256MB / 512MB

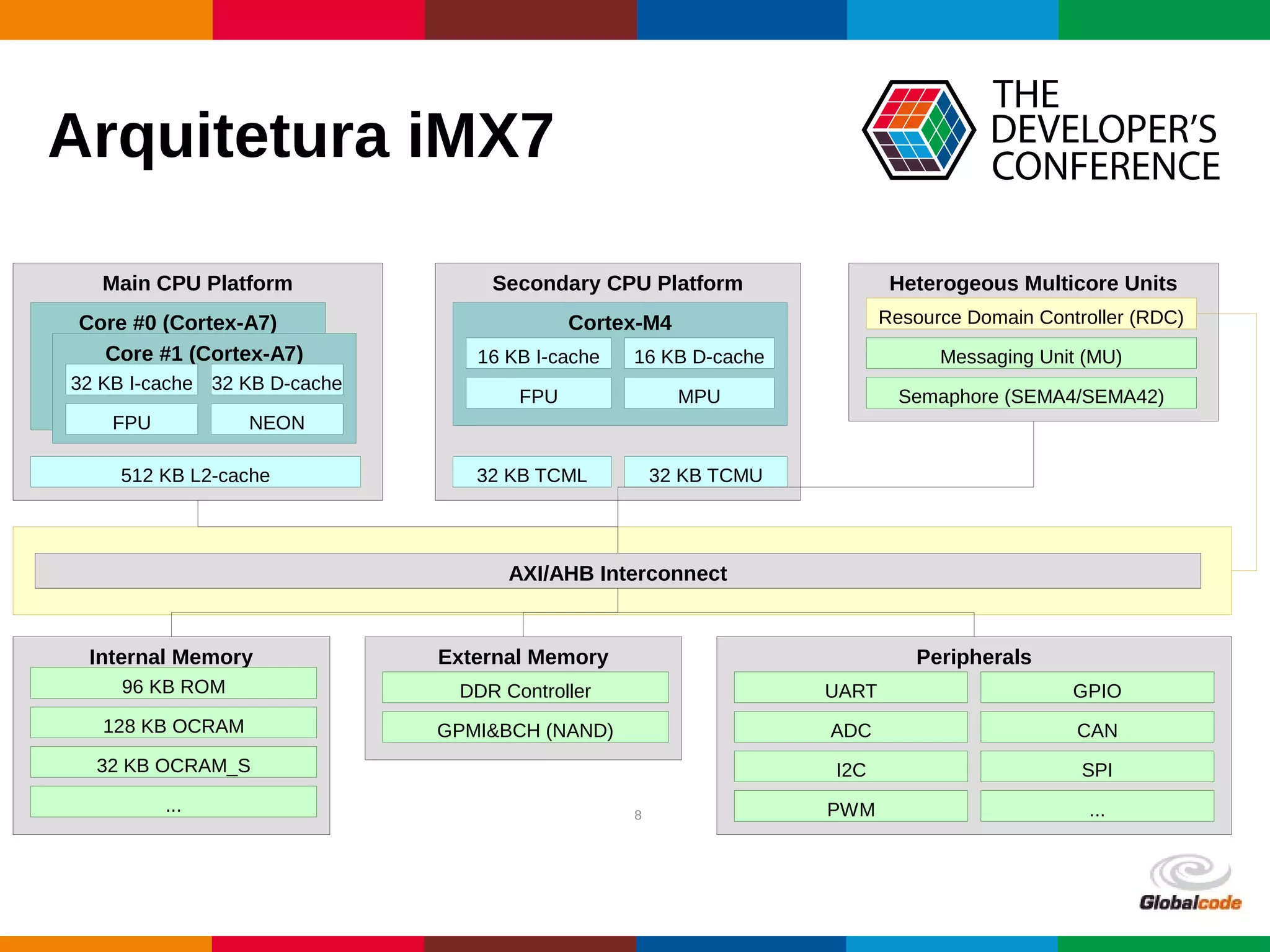

8. Globalcode – Open4education
Arquitetura iMX7
8
Main CPU Platform
Core #0 (Cortex-A7)
Core #1 (Cortex-A7)
32 KB I-cache 32 KB D-cache
FPU NEON
512 KB L2-cache
Secondary CPU Platform
Cortex-M4
16 KB I-cache 16 KB D-cache
FPU
32 KB TCMU
MPU
Internal Memory
128 KB OCRAM
32 KB OCRAM_S
32 KB TCML
...
96 KB ROM
External Memory
DDR Controller
GPMI&BCH (NAND)
Peripherals
UART
PWM
Heterogeous Multicore Units
Messaging Unit (MU)
Resource Domain Controller (RDC)
Semaphore (SEMA4/SEMA42)
GPIO
ADC CAN
I2C SPI
...
AXI/AHB Interconnect

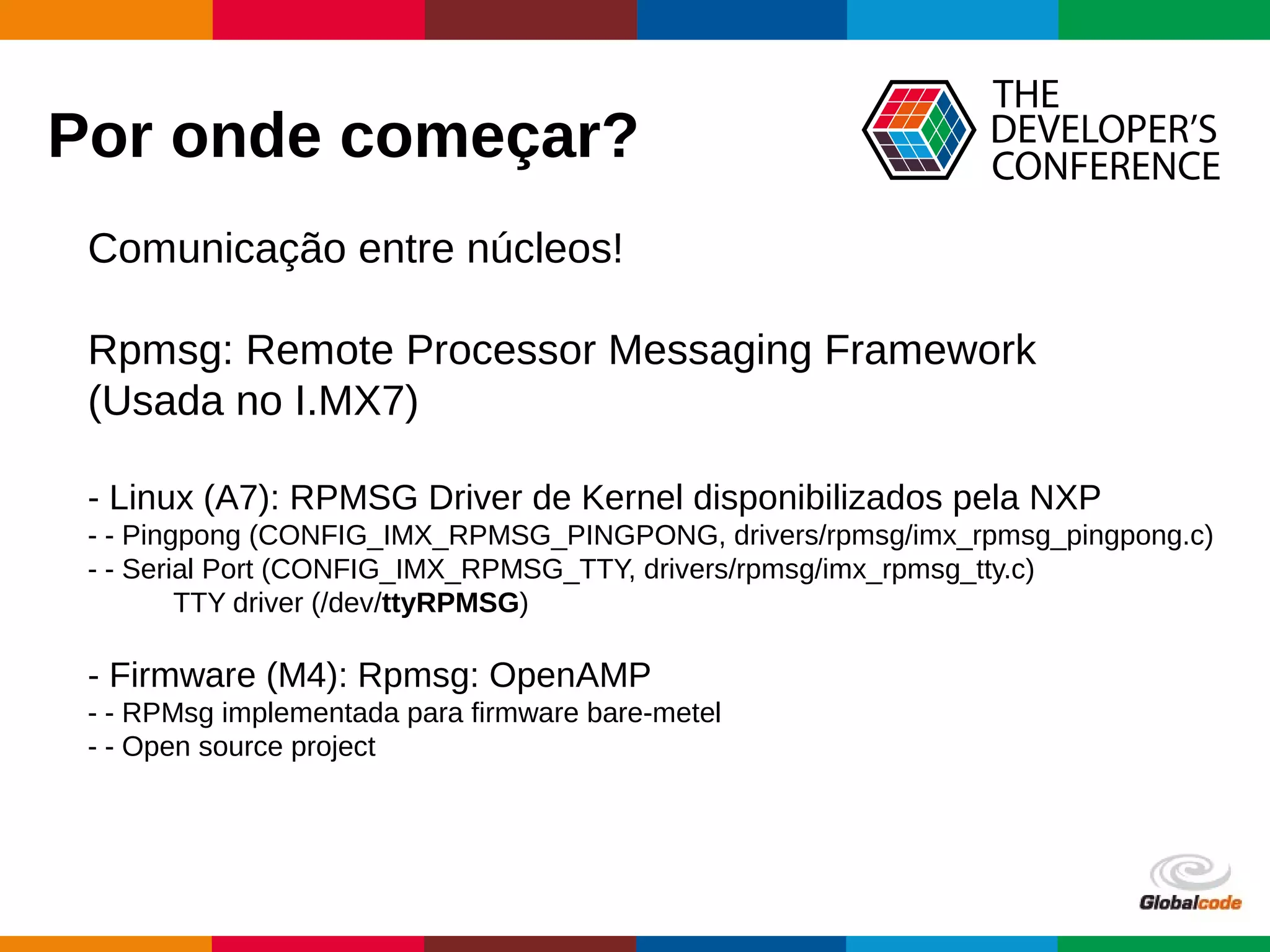

9. Globalcode – Open4education
Por onde começar?
Comunicação entre núcleos!
Rpmsg: Remote Processor Messaging Framework
(Usada no I.MX7)
- Linux (A7): RPMSG Driver de Kernel disponibilizados pela NXP
- - Pingpong (CONFIG_IMX_RPMSG_PINGPONG, drivers/rpmsg/imx_rpmsg_pingpong.c)
- - Serial Port (CONFIG_IMX_RPMSG_TTY, drivers/rpmsg/imx_rpmsg_tty.c)
TTY driver (/dev/ttyRPMSG)
- Firmware (M4): Rpmsg: OpenAMP
- - RPMsg implementada para firmware bare-metel
- - Open source project

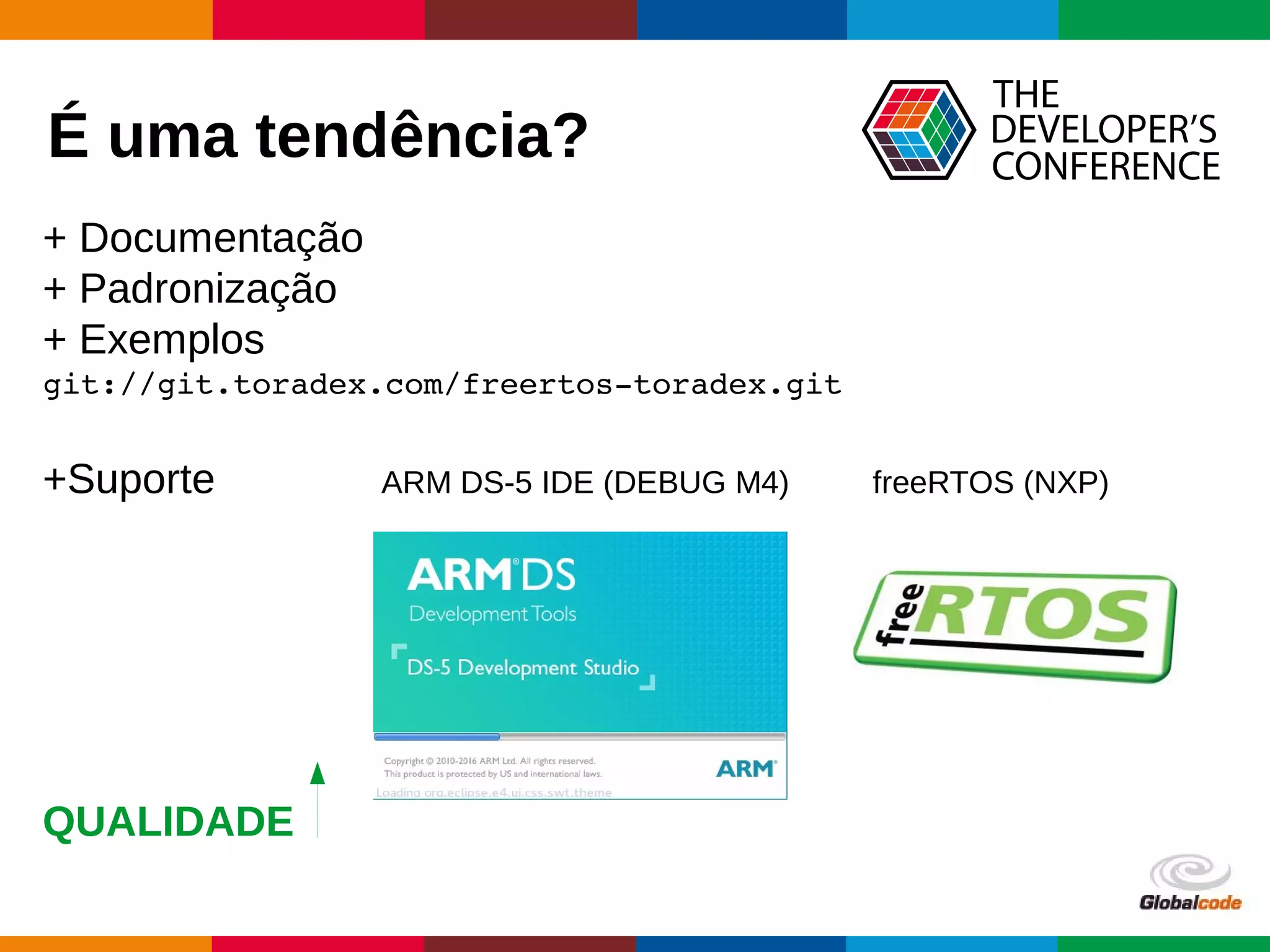

10. Globalcode – Open4education
É uma tendência?
+ Documentação
+ Padronização
+ Exemplos
git://git.toradex.com/freertos­toradex.git
+Suporte ARM DS-5 IDE (DEBUG M4) freeRTOS (NXP)
QUALIDADE

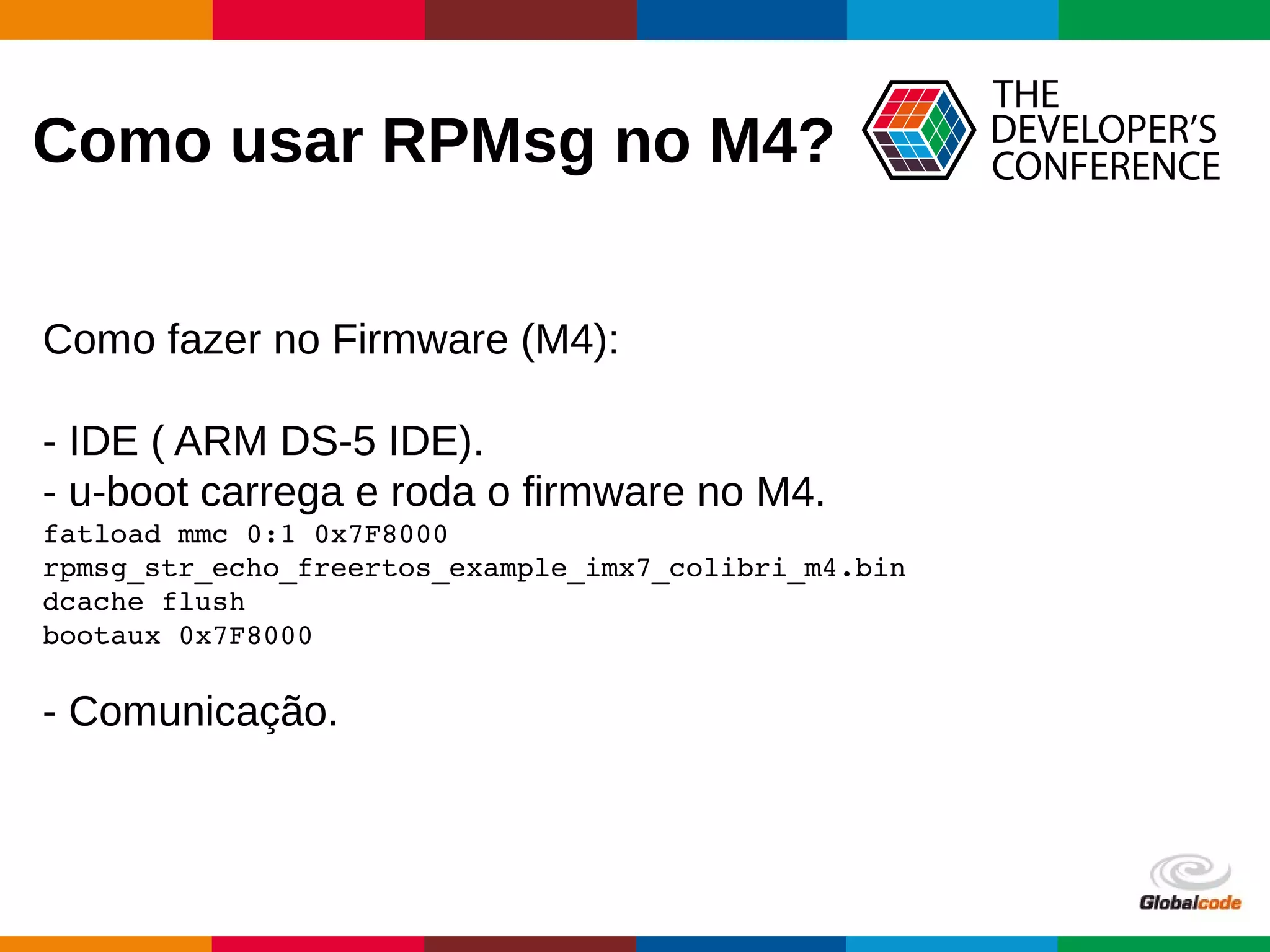

11. Globalcode – Open4education
Como usar RPMsg no M4?
Como fazer no Firmware (M4):
- IDE ( ARM DS-5 IDE).
- u-boot carrega e roda o firmware no M4.
fatload mmc 0:1 0x7F8000
rpmsg_str_echo_freertos_example_imx7_colibri_m4.bin
dcache flush
bootaux 0x7F8000
- Comunicação.

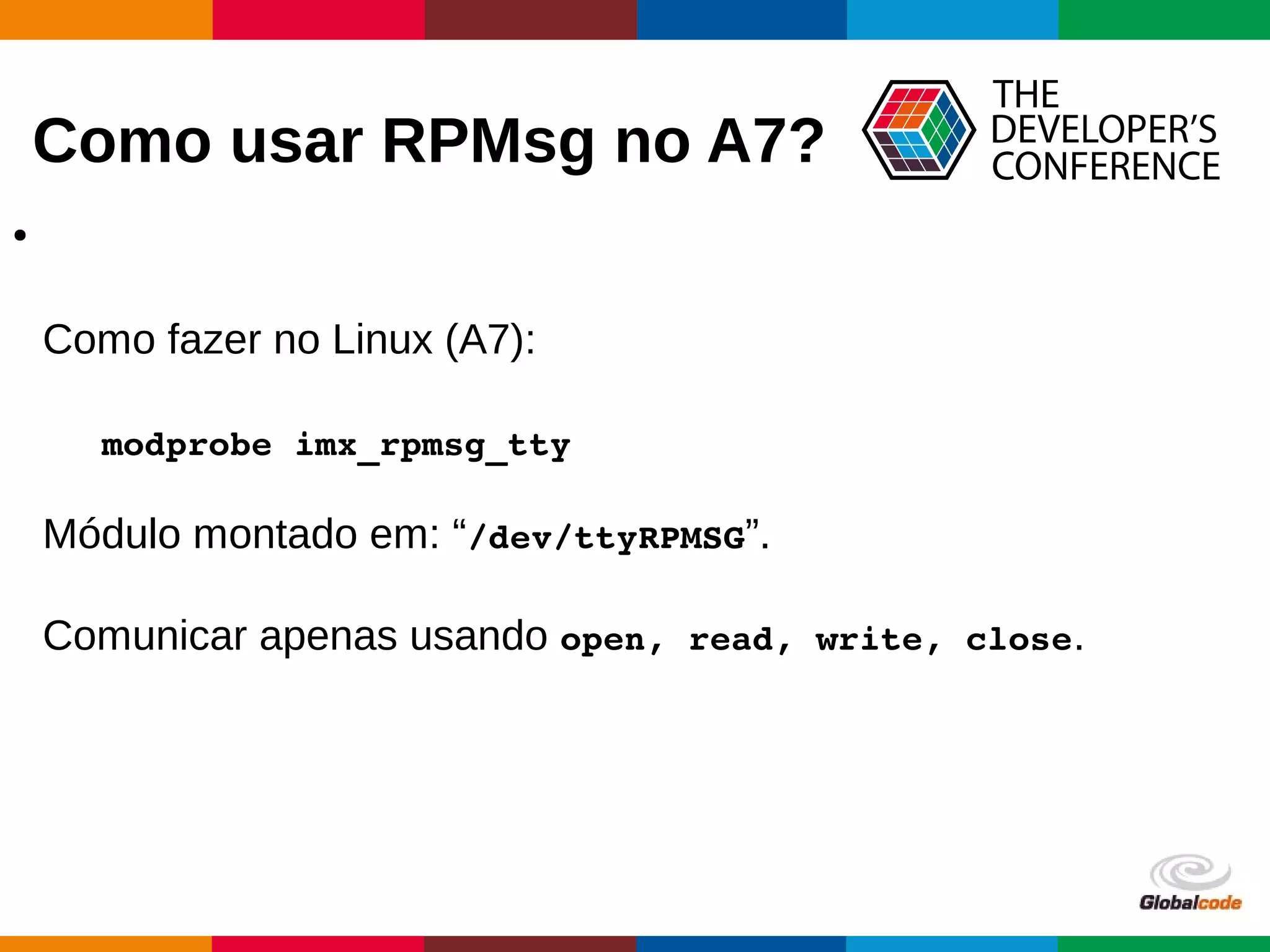

12. Globalcode – Open4education
Como usar RPMsg no A7?
●
Como fazer no Linux (A7):
modprobe imx_rpmsg_tty
Módulo montado em: “/dev/ttyRPMSG”.
Comunicar apenas usando open, read, write, close.

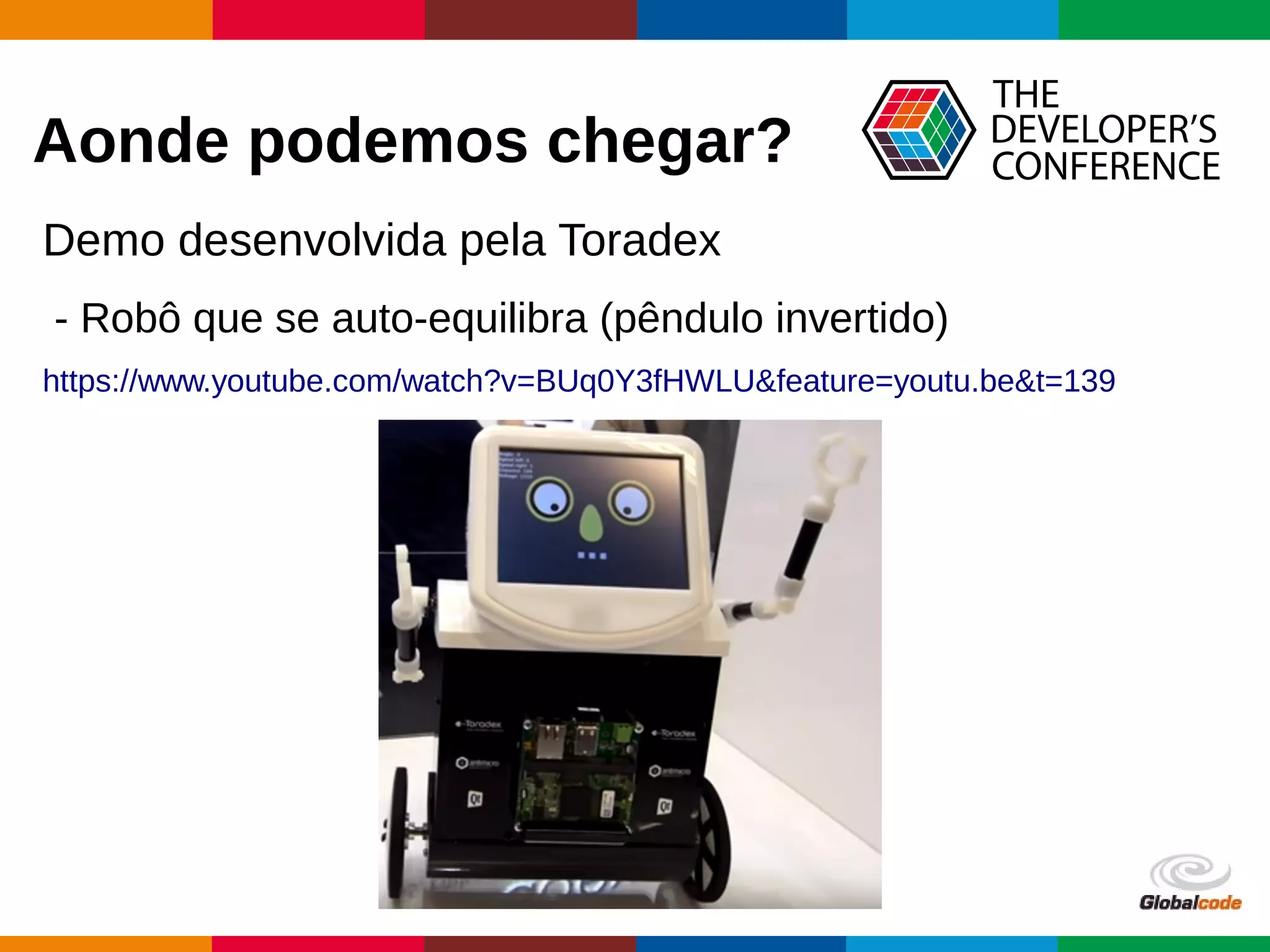

13. Globalcode – Open4education
Aonde podemos chegar?
Demo desenvolvida pela Toradex
- Robô que se auto-equilibra (pêndulo invertido)
https://www.youtube.com/watch?v=BUq0Y3fHWLU&feature=youtu.be&t=139

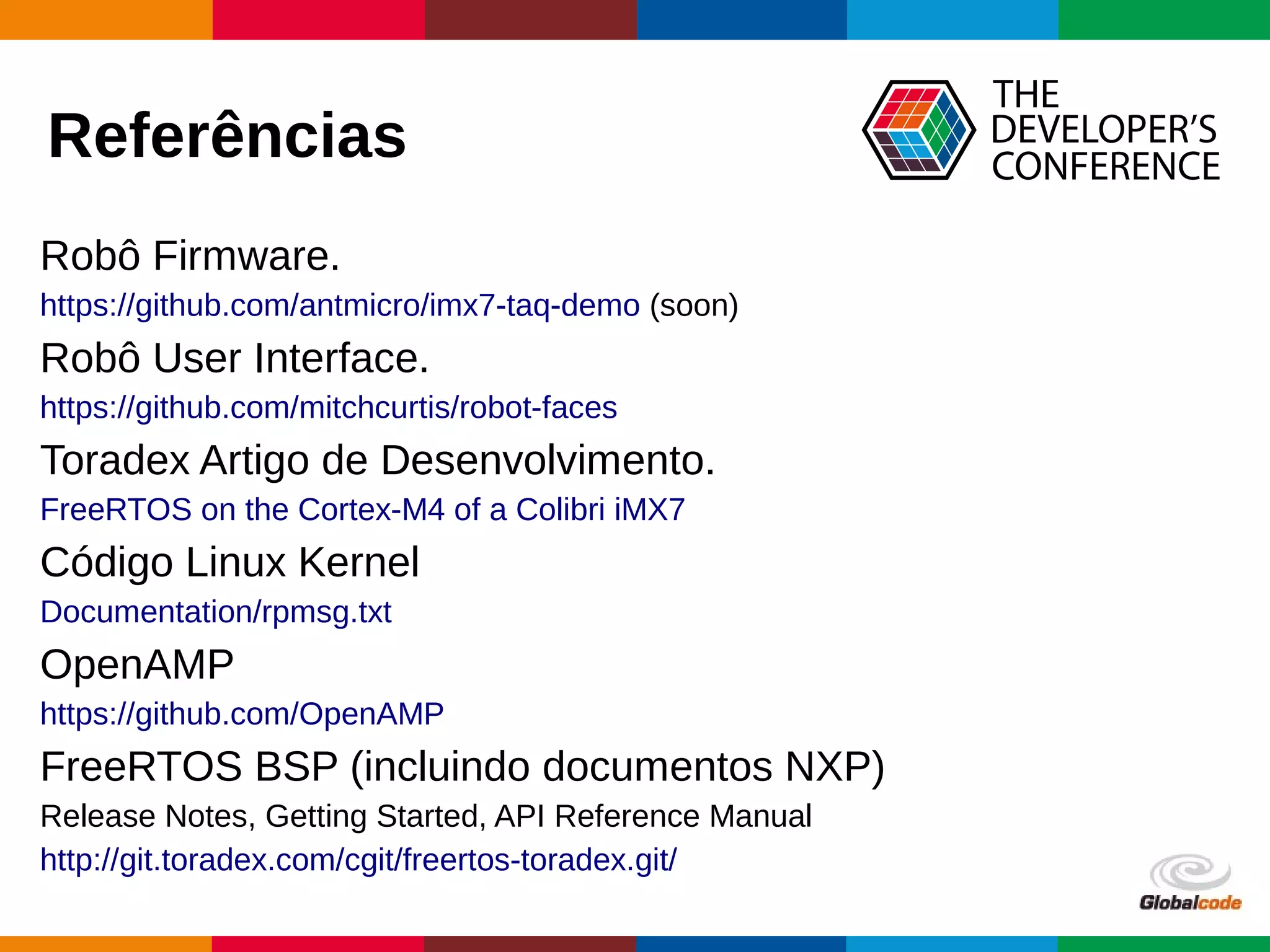

14. Globalcode – Open4education
Referências
Robô Firmware.
https://github.com/antmicro/imx7-taq-demo (soon)
Robô User Interface.
https://github.com/mitchcurtis/robot-faces
Toradex Artigo de Desenvolvimento.
FreeRTOS on the Cortex-M4 of a Colibri iMX7
Código Linux Kernel
Documentation/rpmsg.txt
OpenAMP
https://github.com/OpenAMP
FreeRTOS BSP (incluindo documentos NXP)
Release Notes, Getting Started, API Reference Manual
http://git.toradex.com/cgit/freertos-toradex.git/
