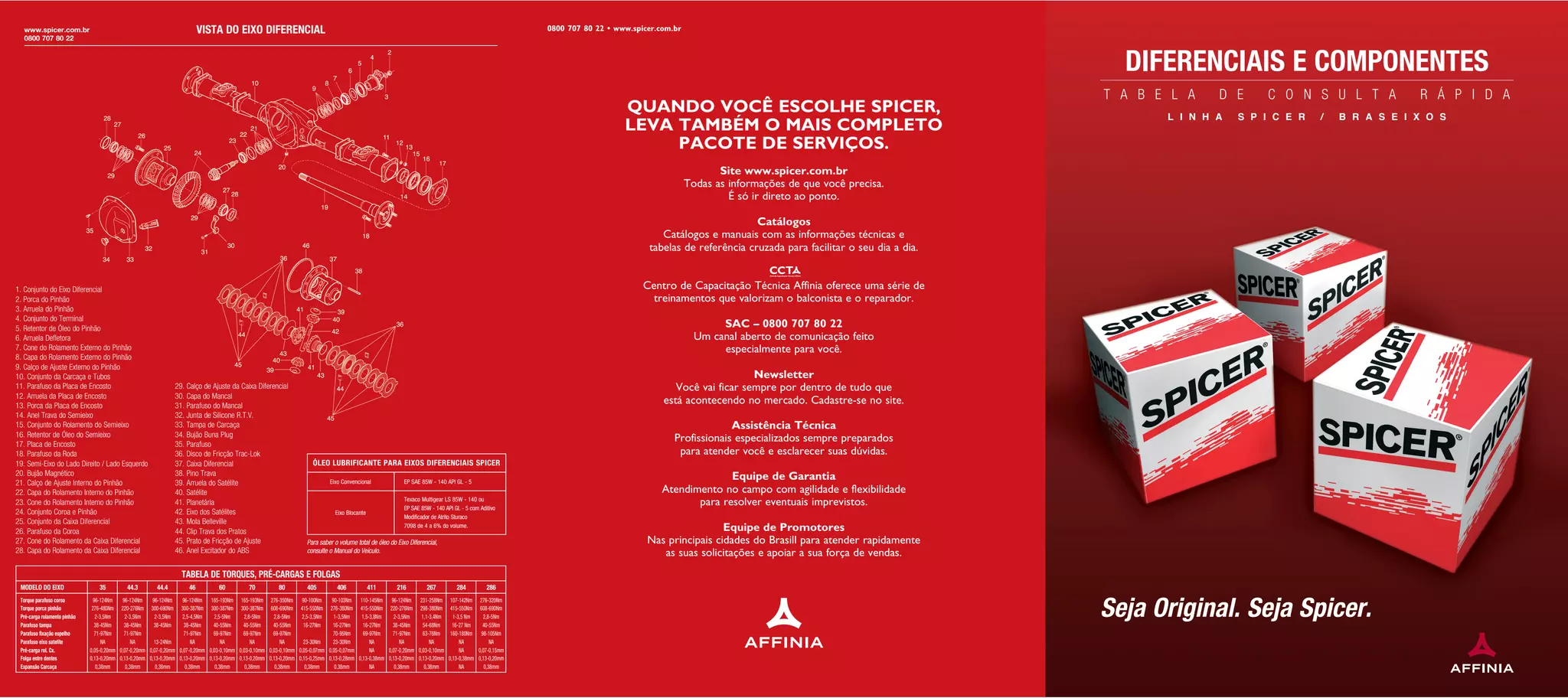

VISTA DO EIXO DIFERENCIAL
1. Conjunto do Eixo Diferencial
2. Porca do Pinhão
3. Arruela do Pinhão
4. Conjunto do Terminal
5. Retentor de Óleo do Pinhão
6. Arruela Defletora
7. Cone do Rolamento Externo do Pinhão
8. Capa do Rolamento Externo do Pinhão
9. Calço de Ajuste Externo do Pinhão
10. Conjunto da Carcaça e Tubos
11. Parafuso da Placa de Encosto
12. Arruela da Placa de Encosto
13. Porca da Placa de Encosto
14. Anel Trava do Semieixo
15. Conjunto do Rolamento do Semieixo
16. Retentor de Óleo do Semieixo
17. Placa de Encosto
18. Parafuso da Roda
19. Semi-Eixo do Lado Direito / Lado Esquerdo
20. Bujão Magnético
21. Calço de Ajuste Interno do Pinhão
22. Capa do Rolamento Interno do Pinhão
23. Cone do Rolamento Interno do Pinhão
24. Conjunto Coroa e Pinhão
25. Conjunto da Caixa Diferencial
26. Parafuso da Coroa
27. Cone do Rolamento da Caixa Diferencial
28. Capa do Rolamento da Caixa Diferencial
29. Calço de Ajuste da Caixa Diferencial
30. Capa do Mancal
31. Parafuso do Mancal
32. Junta de Silicone R.T.V.
33. Tampa de Carcaça
34. Bujão Buna Plug
35. Parafuso
36. Disco de Fricção Trac-Lok
37. Caixa Diferencial
38. Pino Trava
39. Arruela do Satélite
40. Satélite
41. Planetária
42. Eixo dos Satélites
43. Mola Belleville
44. Clip Trava dos Pratos
45. Prato de Fricção de Ajuste
46. Anel Excitador do ABS
EP SAE 85W - 140 API GL - 5
ÓLEO LUBRIFICANTE PARA EIXOS DIFERENCIAIS SPICER
Eixo Convencional
Para saber o volume total de óleo do Eixo Diferencial,
consulte o Manual do Veículo.
Eixo Blocante
Texaco Multigear LS 85W - 140 ou
EP SAE 85W - 140 API GL - 5 com Aditivo
Modificador de Atrito Sturaco
7098 de 4 a 6% do volume.
MODELO DO EIXO 35 44.3 44.4 46 60 70 80 405 406 411 216 267 284 286
0800 707 80 22 • www.spicer.com.br
QUANDO VOCÊ ESCOLHE SPICER,
LEVA TAMBÉM O MAIS COMPLETO
PACOTE DE SERVIÇOS.
Site www.spicer.com.br
Todas as informações de que você precisa.
É só ir direto ao ponto.
Catálogos
Catálogos e manuais com as informações técnicas e
tabelas de referência cruzada para facilitar o seu dia a dia.
Centro de Capacitação Técnica Affinia oferece uma série de
treinamentos que valorizam o balconista e o reparador.
SAC – 0800 707 80 22
Um canal aberto de comunicação feito
especialmente para você.
Newsletter
Você vai ficar sempre por dentro de tudo que
está acontecendo no mercado. Cadastre-se no site.
Assistência Técnica
Profissionais especializados sempre preparados
para atender você e esclarecer suas dúvidas.
Equipe de Garantia
Atendimento no campo com agilidade e flexibilidade
para resolver eventuais imprevistos.
Equipe de Promotores
Nas principais cidades do Brasill para atender rapidamente
as suas solicitações e apoiar a sua força de vendas.
DIFERENCIAIS E COMPONENTES
T A B E L A D E C O N S U L T A R Á P I D A
L I N H A S P I C E R / B R A S E I X O S
www.spicer.com.br
0800 707 80 22
TABELA DE TORQUES, PRÉ-CARGAS E FOLGAS
Torque parafuso coroa 96-124Nm 96-124Nm 96-124Nm 96-124Nm 165-193Nm 165-193Nm 276-350Nm 90-100Nm 90-103Nm 110-145Nm 96-124Nm 231-258Nm 107-142Nm 276-320Nm
Torque porca pinhão 276-480Nm 220-276Nm 300-690Nm 300-387Nm 300-387Nm 300-387Nm 608-690Nm 415-550Nm 276-380Nm 415-550Nm 220-276Nm 298-380Nm 415-550Nm 608-690Nm
Pré-carga rolamento pinhão 2-3,5Nm 2-3,5Nm 2-3,5Nm 2,5-4,5Nm 2,5-5Nm 2,8-5Nm 2,8-5Nm 2,5-3,5Nm 1-3,5Nm 1,5-3,8Nm 2-3,5Nm 1,1-3,4Nm 1-3,5 Nm 2,8-5Nm
Parafuso tampa 38-45Nm 38-45Nm 38-45Nm 38-45Nm 40-55Nm 40-55Nm 40-55Nm 16-27Nm 16-27Nm 16-27Nm 38-45Nm 54-68Nm 16-27 Nm 40-55Nm
Parafuso fixação espelho 71-97Nm 71-97Nm 71-97Nm 69-97Nm 69-97Nm 69-97Nm 70-95Nm 69-97Nm 71-97Nm 63-76Nm 160-180Nm 98-105Nm
Parafuso eixo satelite NA NA 13-24Nm NA NA NA NA 23-30Nm 23-30Nm NA NA NA NA NA
Pré-carga rol. Cx. 0,05-0,20mm 0,07-0,20mm 0,07-0,20mm 0,07-0,20mm 0,03-0,10mm 0,03-0,10mm 0,03-0,10mm 0,05-0,07mm 0,05-0,07mm NA 0,07-0,20mm 0,03-0,10mm NA 0,07-0,15mm
Folga entre dentes 0,13-0,20mm 0,13-0,20mm 0,13-0,20mm 0,13-0,20mm 0,13-0,20mm 0,13-0,20mm 0,13-0,20mm 0,15-0,25mm 0,13-0,28mm 0,13-0,38mm 0,13-0,20mm 0,13-0,20mm 0,13-0,38mm 0,13-0,20mm
Expansão Carcaça 0,38mm 0,38mm 0,38mm 0,38mm 0,38mm 0,38mm 0,38mm 0,38mm 0,38mm NA 0,38mm 0,38mm NA 0,38mm
