1. INTRODUÇÃO
As mesas Sodramar foram desenvolvidas para levar conforto e satisfação no seu lazer. Cons-
tituída por materiais leves, não corrosivos e totalmente desmontáveis, elas podem ser instaladas facil-
mente em seu ambiente preferido, além de possuirem encaixes exclusivos para comportarem guarda-sol.
Uma linha com a qualidade da marca Sodramar agregando valor e embelezando seu ambiente.
COMPONENTES PARA INSTALAÇÃO
Antes de iniciar a montagem da mesa, faça a conferência e reconhecimento de todos os
componentes necessários e acompanhe os passos de instalação.
TAMPO DA MESA
O tampo da mesa é constituído em perfil de alumínio e
vidro temperado de 6mm, cada embalagem possui 1 peça. Os
modelos são o seguinte:
1 - Tampo no formato redondo, fabricado nas seguintes
dimensões Ø 0,50m, Ø 0,75m, Ø 1,00m ou Ø 1,20m.
2 - Tampo no formato quadrado, fabricado com a
dimensão de 1,00m.
SUPORTE DA MESA
Este suporte é constituído em alumínio e é responsável pela
fixação dos pés da mesa, cada embalagem possui 1 peça. Os modelos
são os seguintes:
3 - Suporte das mesas quadradas.
4 - Suporte para mesas redondas com Ø acima de 0,75m.
5 - Suporte para mesa redonda com Ø de 0,50m.
PÉS DA MESA
Os pés são constituídos de alumínio, e tem a função de apoiar
e sustentar todo conjunto, cada embalagem possui 4 pés.
Os modelos são os seguintes:
6 - Modelo dos pés das mesas com Ø de 0,50m e 0,75m.
7 - Modelo dos pés das mesas redondas e quadradas de
1,00m e 1,20m.
ACESSÓRIOS DE FIXAÇÃO
8 - Parafusos sextavado interno M4 x 25, responsáveis pela
fixação dos pés, cada embalagem possui 8 peças, exceto as mesas baixas
Ø 0,50m, que possuem 4 parafusos na sua embalagem.
9 - Arruela de fixação M4, cada embalagem possui 8 peças, exceto
as mesas baixas Ø 0,50m, que possuem 4 arruelas na sua embalagem.
10 - Chave “Allen’ para fixação dos parafusos, cada embalagem
possui 1 peça.
1

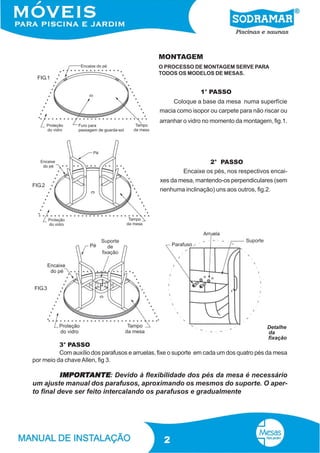

2. MONTAGEM
O PROCESSO DE MONTAGEM SERVE PARA
TODOS OS MODELOS DE MESAS.
FIG.1
1° PASSO
Coloque a base da mesa numa superfície
macia como isopor ou carpete para não riscar ou
arranhar o vidro no momento da montagem, fig.1.
2° PASSO
Encaixe os pés, nos respectivos encai-
xes da mesa, mantendo-os perpendiculares (sem
FIG.2
nenhuma inclinação) uns aos outros, fig.2.
FIG.3
Detalhe
da
fixação
3° PASSO
Com auxílio dos parafusos e arruelas, fixe o suporte em cada um dos quatro pés da mesa
por meio da chave Allen, fig 3.
IMPORT
IMPORTANTE: Devido à flexibilidade dos pés da mesa é necessário
um ajuste manual dos parafusos, aproximando os mesmos do suporte. O aper-
to final deve ser feito intercalando os parafusos e gradualmente
2

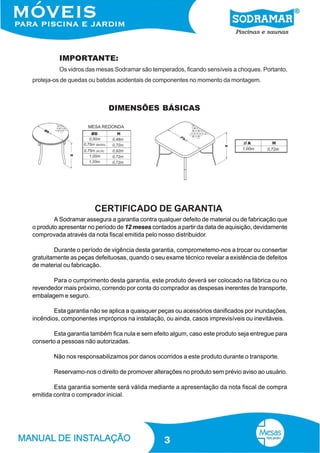

3. IMPORTANTE:
Os vidros das mesas Sodramar são temperados, ficando sensíveis a choques. Portanto,
proteja-os de quedas ou batidas acidentais de componentes no momento da montagem.
DIMENSÕES BÁSICAS
CERTIFICADO DE GARANTIA
A Sodramar assegura a garantia contra qualquer defeito de material ou de fabricação que
o produto apresentar no período de 12 meses contados a partir da data de aquisição, devidamente
comprovada através da nota fiscal emitida pelo nosso distribuidor.
Durante o período de vigência desta garantia, comprometemo-nos a trocar ou consertar
gratuitamente as peças defeituosas, quando o seu exame técnico revelar a existência de defeitos
de material ou fabricação.
Para o cumprimento desta garantia, este produto deverá ser colocado na fábrica ou no
revendedor mais próximo, correndo por conta do comprador as despesas inerentes de transporte,
embalagem e seguro.
Esta garantia não se aplica a quaisquer peças ou acessórios danificados por inundações,
incêndios, componentes impróprios na instalação, ou ainda, casos imprevisíveis ou inevitáveis.
Esta garantia também fica nula e sem efeito algum, caso este produto seja entregue para
conserto a pessoas não autorizadas.
Não nos responsabilizamos por danos ocorridos a este produto durante o transporte.
Reservamo-nos o direito de promover alterações no produto sem prévio aviso ao usuário.
Esta garantia somente será válida mediante a apresentação da nota fiscal de compra
emitida contra o comprador inicial.
