Social-environmental responsibility in the construction sector

1
MBA EM CONSTRUÇÕES
SUSTENTÁVEIS - Certificação
Ambiental de Edificações.
Porto Alegre, RS
Prof. Ricardo Braun
r b r a u n
Módulo de responsabilidade
Socioambiental

MÓDULO DE RESPONSABILIDADE SOCIOAMBIENTAL
Prof. Ricardo Braun
ALUNOS George Martins e Juliana Mariano da Rocha
CADERNO DE RESPOSTAS
MBA EM CONSTRUÇÕES SUSTENTÁVEIS

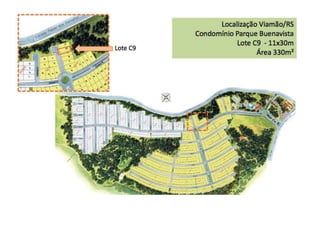

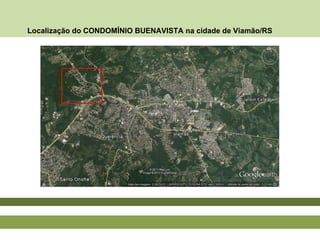

Localização do CONDOMÍNIO BUENAVISTA na cidade de Viamão/RS

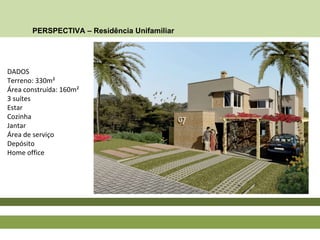

PERSPECTIVA – Residência Unifamiliar
DADOS
Terreno: 330m²
Área construída: 160m²
3 suítes
Estar
Cozinha
Jantar
Área de serviço
Depósito
Home office

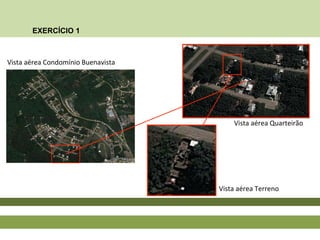

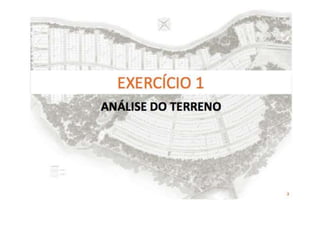

EXERCÍCIO 1

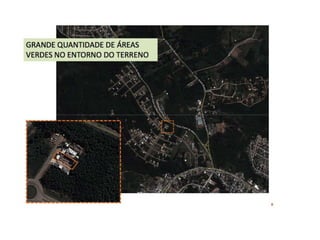

Vista aérea Quarteirão
Vista aérea Condomínio Buenavista
Vista aérea Terreno

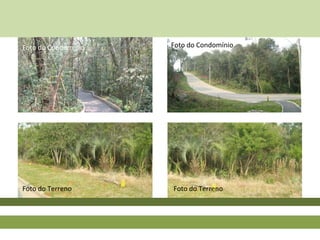

Foto do Terreno
Foto do Condomínio
Foto do Terreno
Foto do Condomínio

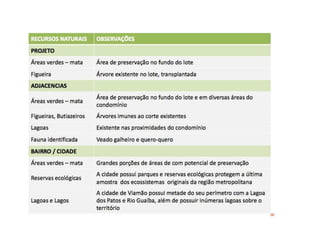

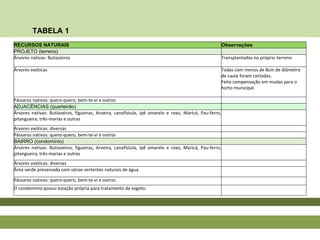

TABELA 1
RECURSOS NATURAIS Observações
PROJETO (terreno)

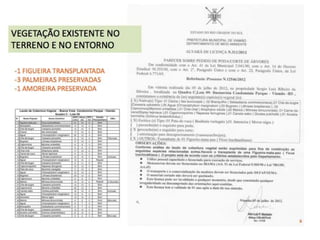

Árvores nativas: Butiazeiros Transplantados no próprio terreno
Árvores exóticas Todas com menos de 8cm de diâmetro
de caule foram cortadas.
Feita compensação em mudas para o
horto municipal.
Pássaros nativos: quero-quero, bem-te-vi e outros
ADJACÊNCIAS (quarteirão)
Árvores nativas: Butiazeiros, figueiras, Aroeira, canafístula, ipê amarelo e roxo, Maricá, Pau-ferro,
pitangueira, três-marias e outras
Árvores exóticas: diversas
BAIRRO (condomínio)
Árvores nativas: Butiazeiros, figueiras, Aroeira, canafístula, ipê amarelo e roxo, Maricá, Pau-ferro,
pitangueira, três-marias e outras
Árvores exóticas: diversas
Área verde preservada com várias vertentes naturais de água.
O condomínio possui estação própria para tratamento de esgoto.

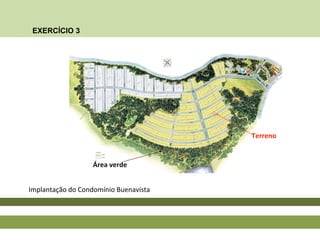

Terreno
Área verde
Implantação do Condomínio Buenavista
EXERCÍCIO 3

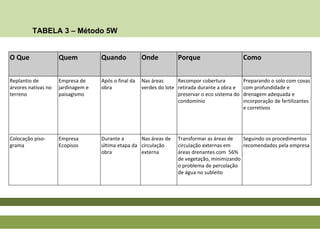

TABELA 3 – Método 5W
O Que Quem Quando Onde Porque Como
Replantio de
árvores nativas no
terreno
Empresa de
jardinagem e
paisagismo
Após o final da
obra
Nas áreas
verdes do lote
Recompor cobertura
retirada durante a obra e
preservar o eco sistema do
condomínio
Preparando o solo com covas
com profundidade e
drenagem adequada e
incorporação de fertilizantes
e corretivos
Colocação piso-
grama
Empresa
Ecopisos
Durante a
última etapa da
obra
Nas áreas de
circulação
externa
Transformar as áreas de
circulação externas em
áreas drenantes com 56%
de vegetação, minimizando
o problema de percolação
de água no subleito
Seguindo os procedimentos
recomendados pela empresa

TABELA 4 – Método 5W2H
Treinamento da
mão-de-obra para
coleta seletiva e de
água
Responsável
técnico
Antes do início
da obra
Sala de aula
alugada
Qualificar as pessoas para os
procedimentos
Palestra teórico-prática
Gestão dos resíduos
da
obra
Mestre-de-
obra
Durante toda
implantação
No canteiro Limpeza da obra
Diminuir desperdícios
Reaproveitamento de
materiais
Evitar contaminações no
terreno
Viabilizar a destinação
correta dos resíduos
Disponibilizando recipientes e
locais adequados
no canteiro
Coleta de água
pluvial
Mestre-de-
obra
Durante toda
implantação
No canteiro Economia de água na
implantação e posterior
Drenos colocados em áreas
não construídas do terreno,
aproveitando sua declividade
e direcionados para uma
cisterna. Posteriormente
conectada ao telhado da
residência

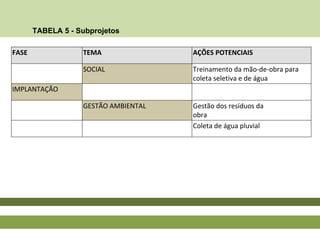

FASE TEMA AÇÕES POTENCIAIS
SOCIAL Treinamento da mão-de-obra para
coleta seletiva e de água
IMPLANTAÇÃO
GESTÃO AMBIENTAL Gestão dos resíduos da
obra
Coleta de água pluvial
TABELA 5 - Subprojetos

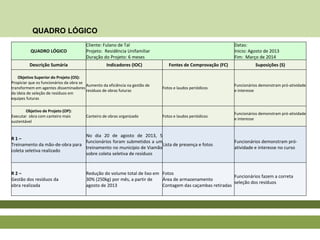

QUADRO LÓGICO
QUADRO LÓGICO
Cliente: Fulano de Tal
Projeto: Residência Unifamiliar
Duração do Projeto: 6 meses
Datas:
Inicio: Agosto de 2013
Fim: Março de 2014
Descrição Sumária Indicadores (IOC) Fontes de Comprovação (FC) Suposições (S)
Objetivo Superior do Projeto (OS):
Propiciar que os funcionários da obra se
transformem em agentes disseminadores
da ideia de seleção de resíduos em
equipes futuras
Aumento da eficiência na gestão de
resíduos de obras futuras
Fotos e laudos periódicos
Funcionários demonstram pró-atividade
e interesse
Objetivo de Projeto (OP):
Executar obra com canteiro mais
sustentável
Canteiro de obras organizado Fotos e laudos periódicos
Funcionários demonstram pró-atividade
e interesse
R 1 –
Treinamento da mão-de-obra para
coleta seletiva realizado
No dia 20 de agosto de 2013, 5
funcionários foram submetidos a um
treinamento no município de Viamão
sobre coleta seletiva de resíduos
Lista de presença e fotos
Funcionários demonstram pró-
atividade e interesse no curso
R 2 –
Gestão dos resíduos da
obra realizada
Redução do volume total de lixo em
30% (250kg) por mês, a partir de
agosto de 2013
Fotos
Área de armazenamento
Contagem das caçambas retiradas
Funcionários fazem a correta
seleção dos resíduos

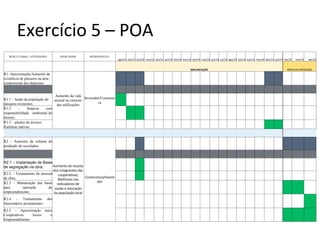

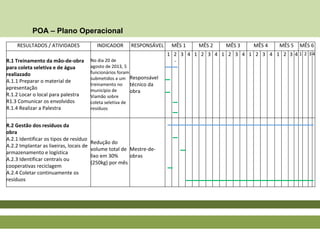

POA – Plano Operacional
RESULTADOS / ATIVIDADES INDICADOR RESPONSÁVEL MÊS 1 MÊS 2 MÊS 3 MÊS 4 MÊS 5 MÊS 6
R.1 Treinamento da mão-de-obra
para coleta seletiva e de água
realiazado
A.1.1 Preparar o material de
apresentação
R.1.2 Locar o local para palestra
R1.3 Comunicar os envolvidos
R.1.4 Realizar a Palestra
No dia 20 de
agosto de 2013, 5
funcionários foram
submetidos a um
treinamento no
município de
Viamão sobre
coleta seletiva de
resíduos
Responsável
técnico da
obra
1 2
-
3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
R.2 Gestão dos resíduos da
obra
A.2.1 Identificar os tipos de resíduo
A.2.2 Implantar as lixeiras, locais de
armazenamento e logística
A.2.3 Identificar centrais ou
cooperativas reciclagem
A.2.4 Coletar continuamente os
resíduos
Redução do
volume total de
lixo em 30%
(250kg) por mês
Mestre-de-
obras

GRUPO 16
George Martins
Juliana Mariano da Rocha

MBA – CONSTRUÇÕES SUSTENTÁVEIS
TURMA 1-POA – RESPONSABILIDADE SOCIOAMBIENTAL- GRUPO 1 - JUNHO 2013 – Prof. RICARDO BRAUN
Relatório RSA
SULVISUAL ADESIVOS Ltda.
Caxias do Sul - RS

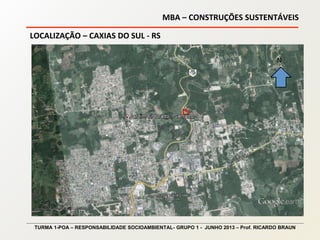

LOCALIZAÇÃO – CAXIAS DO SUL - RS
N

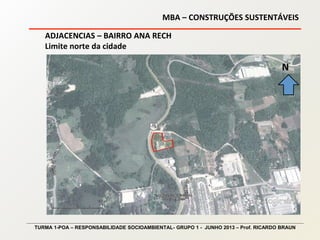

ADJACENCIAS – BAIRRO ANA RECH
Limite norte da cidade
N

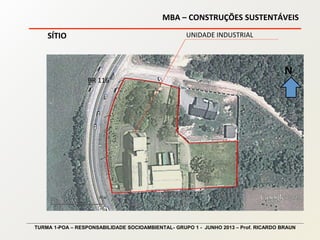

SÍTIO UNIDADE INDUSTRIAL
BR 116
N

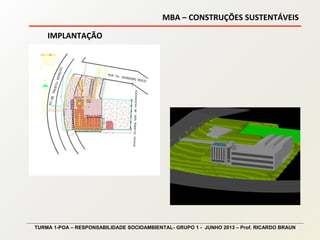

IMPLANTAÇÃO

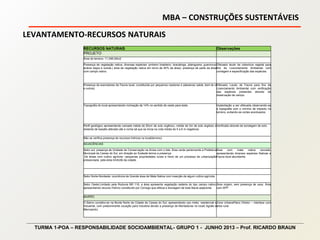

LEVANTAMENTO-RECURSOS NATURAIS
RECURSOS NATURAIS Observações
PROJETO
Área do terreno: 11.246,00m2
Presença de vegetação nativa, diversas espécies: pinheiro brasileiro, bracatinga, pitangueira, guavirova,
acácia negra e outras.( área de vegetação nativa em torno de 40% da área)- presença de parte da área
com campo nativo.
Efetuado laudo de cobertura vegetal para
fins de Licenciamento Ambiental com
contagem e especificação das espécies.
Presença de exemplares da Fauna local, constituída por pequenos roedores e pássaros( sabiá, bem-te-vi
e outros)
Efetuado Laudo de Fauna para fins de
Licenciamento Ambiental com verificação
das espécies presentes através de
observação de campo.
Topografia do local apresentando inclinação de 14% no sentido de oeste para leste. Implantação a ser efetuada observando-se
a topografia com o mínimo de impacto no
terreno, evitando-se cortes acentuados.
Perfil geológico apresentando camada média de 50cm de solo orgânico, média de 2m de solo argiloso e
restante de basalto alterado até a rocha sã que se inicia na cota média de 5 a 6 m negativos.
Verificado através de sondagem de solo.
Não se verifica presença de recursos hídricos no local(terreno)
ADJACÊNCIAS
Setor sul: presença de Unidade de Conservação na divisa com o lote: Área verde pertencente a Prefeitura
Municipal de Caxias do Sul, em direção ao Sudeste temos a presença
De áreas com cultivo agrícola –pequenas propriedades rurais e inicio de um processo de urbanização
pressionada pela área limítrofe da cidade.
Área com mata nativa cercada,
apresentando diversos espécies Nativas e
Fauna local abundante.
Setor Norte-Nordeste: ocorrência de Grande área de Mata Nativa com inserção de algum cultivo agrícola.
Setor Oeste:Limitado pela Rodovia BR 116, a área apresenta vegetação rasteira do tipo campo nativo,
apresentando recurso Hidrico constituído por Corrego que efetua a drenagem de toda Bacia adjacente.
Área virgem, sem presença de usos. Área
com APP.
BAIRRO
O Bairro constitui-se na Borda Norte da Cidade de Caxias do Sul, apresentando uso misto: residencial e
Industrial, com predominante vocação para Industria devido a presença de Montadoras no local( Agrale e
Marcopolo).
Zona UrbanaPlano Diretor – interface com
área rural.

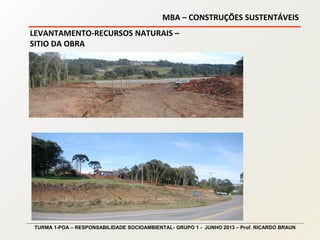

LEVANTAMENTO-RECURSOS NATURAIS –
SITIO DA OBRA

•Coordenadas Geográficas do terreno:
29º06’26.90” S - 51º06’36.12” 0
Ref. Google Earth
•VEGETAÇÃO PREDOMINANTE: Floresta Ambrófila Mista
•PEDOLOGIA: Rochas Sedimentares – formações basálticas
Fonte: Mapa IBGE
•CLIMA: Temperado, Mesotérmico Brando, média 10 e 15ºC, sub seca

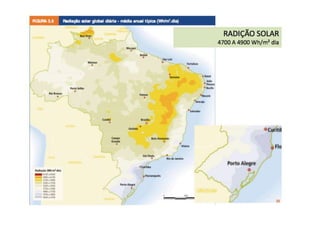

•RADIAÇÃO SOLAR : 4.900 – 5.100 WH/M2-DIA
1000m

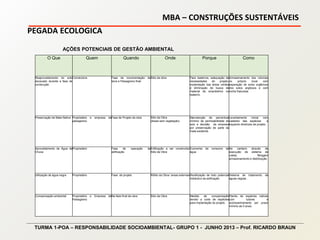

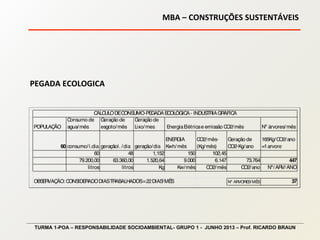

PEGADA ECOLOGICA

PEGADA ECOLOGICA
Reaproveitamento do solo
escavado durante a fase de
construção
Construtora Fase de movimentação de
terra e Paisagismo final
Sitio da obra Para reaterros, adequação de
necessidades do projeto,
implantação das áreas verdes
e eliminação de busca de
material de empréstimo no
reaterro.
Armazenamento dos volumes
no próprio local com
separação de solos orgânicos
dos solos argilosos e com
rocha fraturada.
Preservação de Mata Nativa Proprietário e empresa de
paisagismo.
Fase de Projeto da obra Sitio da Obra
(áreas sem vegetação)
Manutenção de percentual
mínimo de permeabilidade do
solo e decisão da empresa
por preservação de parte da
mata existente.
Levantamento inicial com
cadastro das espécies e
traçando diretrizes de projeto
Aproveitamento de Água da
Chuva
Proprietário Fase de operação da
edificação
Edificação a ser construída-
Sitio da Obra
Economia de consumo de
água
No canteiro através de
execução de sistema de
coleta, filtragem
armazenamento e distribuição.
Utilização de água negra Proprietário Fase de projeto NSitio da Obra-´areas externasReutilização de todo potencial
hidráulico da edificação
Sistema de tratamento de
águas negras .
Compensação ambiental Proprietário e Empresa de
Paisagismo
Na fase final da obra Sitio da Obra Medida de compensação
devido a corte de espécies
para implantação do projeto.
Plantio de espécies nativas
com tutores e
acompanhamento por prazo
mínimo de 5 anos.

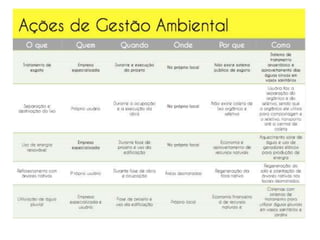

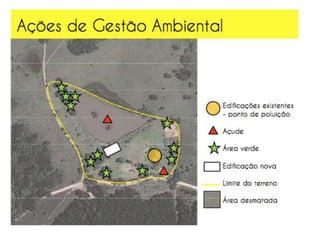

AÇÕES POTENCIAIS DE GESTÃO AMBIENTAL

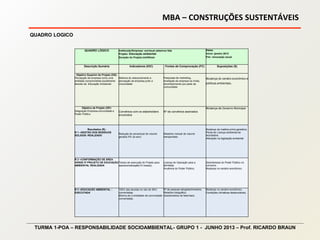

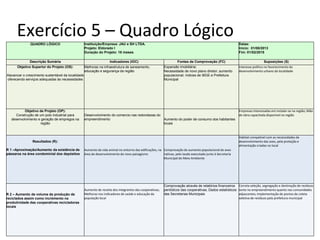

QUADRO LOGICO
QUADRO LÓGICO Instituição/Empresa: sulvisual adesivos ltda
Projeto: Educação ambiental
Duração do Projeto:continuo
Datas:
Inicio: janeiro 2013
Fim: renovação anual
Percepção da empresa como uma
entidade comprometida socialmente
através da Educação Ambiental.
Melhora do relacionamento e
percepção da empresa junto a
comunidade
Pesquisas de marketing,
Aceitação da empresa na mídia,
reconhecimento por parte da
comunidade.
Mudança do cenário econômico e
políticas ambientais.
Integração Empresa-comunidade e
Poder Público
Convênios com os stakeholders
envolvidos
Nº de convênios assinados
Mudança de Governo Municipal
Resultados (R):
R 1 –GESTÃO DOS RESÍDUOS
SOLIDOS- REALIZADO
Redução de percentual de volume
gerado(-5% ao ano)
Relatório mensal de volume
transportado.
Mudança da matéria prima geradora,
Perda de Licença ambiental da
recicladora.
Alteração na legislação ambiental
R 2 –CONFORMAÇÃO DE ÁREA
VERDE P/ PROJETO DE EDUCAÇÃO
AMBIENTAL REALIZADA
Tempo de execução do Projeto para
operacionalização(10 meses),
Licença de Operação para a
atividade,
Anuência do Poder Público.
Desinteresse do Poder Público no
convenio.
Mudança no cenário econômico.
R 3 –EDUCAÇÃO AMBIENTAL -
EXECUTADA
100% das escolas no raio de 2Km
conveniadas.
Mínimo de 2 entidades da comunidade
conveniadas.
Nº de pessoas atingidas/trimestre,
Relatório fotográfico.
Questionários de feed-back.
Mudança no cenário econômico,
Condições climáticas desfavoráveis,

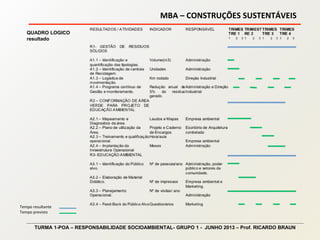

QUADRO LOGICO
resultado
Tempo resultante
Tempo previsto

Turma 01 – Porto Alegre
Alunos:
Celestino Rossi
Gilberto Guizzo

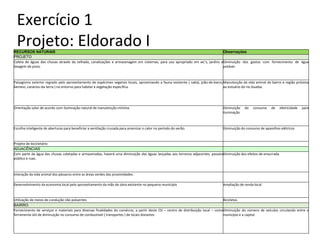

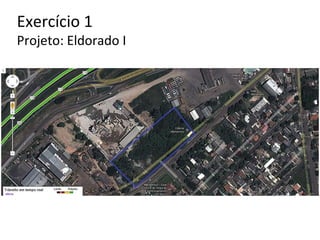

Exercício 1
Projeto: Eldorado I

Exercício 1
Projeto: Eldorado IRECURSOS NATURAIS Observações
PROJETO
Coleta de águas das chuvas através do telhado, canalizações e armazenagem em cisternas, para uso apropriado em wc’s, jardins e
lavagem de pisos.
Diminuição dos gastos com fornecimento de água
potável.
Paisagismo exterior regrado pelo aproveitamento de espécimes vegetais locais, aproximando a fauna existente ( sabiá, joão-de-barro,
bentevi, canários-da-terra ) no entorno para habitar a vegetação específica.
Manutenção da vida animal do bairro e região próxima
ao estuário do rio Guaiba.

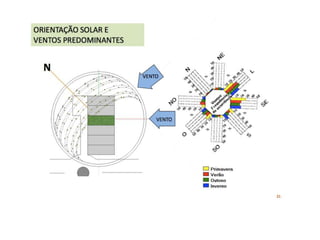

Orientação solar de acordo com iluminação natural de manutenção mínima. Diminuição do consumo de eletricidade para
iluminação
Escolha inteligente de aberturas para beneficiar a ventilação cruzada para amenizar o calor no período do verão. Diminuição do consumo de aparelhos elétricos
Projeto de bicicletário
ADJACÊNCIAS
Com parte da água das chuvas coletadas e armazenadas, haverá uma diminuição das águas lançadas aos terrenos adjacentes, passeio
público e ruas.
Diminuição dos efeitos de enxurrada
Interação da vida animal dos pássaros entre as áreas verdes das proximidades.
Desenvolvimento da economia local pelo aproveitamento da mão de obra existente no pequeno município Ampliação de renda local
Utilização de meios de condução não poluentes Bicicletas
BAIRRO
Fornecimento de serviços e materiais para diversas finalidades do comércio, a partir deste CD – centro de distribuição local – como
ferramenta útil de diminuição no consumo de combustível ( transportes ) de locais distantes
Diminuição do número de veículos circulando entre o
município e a capital

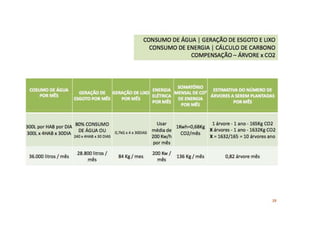

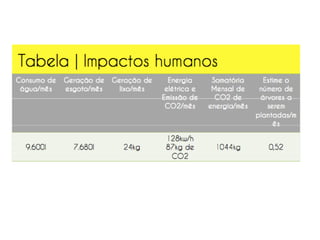

Exercício 2
Consumo de
Água/mês
Geração de
Esgoto/mês
Geração de
Lixo/mês
Energia Elétrica e Emissão
de CO2/mês
Somatória mensal de CO2
de Energia/mês
Estime o número de
árvores a serem
plantadas/mês
Projeto
Eldorado I
4500 L/mês 32000 L/mês 202 kg/mês
7700 kW/mês
5236 kg CO2/mês
62832 kg CO2/mês
380 árvores/ano
31 árvores/mês

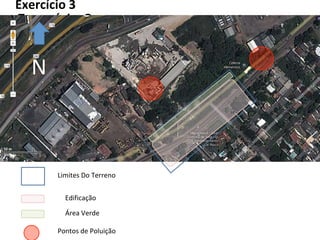

Exercício 3
LEGENDA
N
Exercício 3
Limites Do Terreno
Edificação
Área Verde
Pontos de Poluição

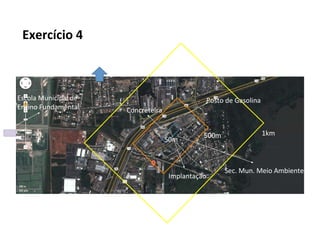

Exercício 4
50m
500m 1km
Posto de Gasolina
Concreteira
Implantação
Sec. Mun. Meio Ambiente
Escola Municipal de
Ensino Fundamental
N

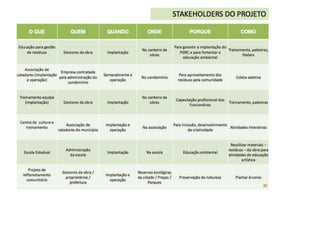

Stakeholders do nosso projeto
TABELA 5W 2H
1-Treinamento de
voluntários para defesa
civil
Proprietários e
funcionários
Semestralmente Dentro dos próprios
pavilhões
Instruir a população a lidar
com problemas de fogo e
enchentes
Convocando a equipe de
bombeiros da BM
2-Gestão de resíduos em
conjunto com as
empresas vizinhas
Proprietários do posto de
combustíveis e concreteira
Mensalmente Nas empresas
colaboradoras
Melhorar a classificação,
separação e destino de
resíduos sólidos e líquidos
Contratando empresa local
para reciclar líquidos e
catadores da vila para
seletiva do lixo sólido
3-Contratação de
empresa gestora de
produtos não-
comercializáveis
Empresa local especilizada
em destinação correta
deste tipo de resíduo
A todo momento que se
fizer necessário, pelo
volume/lote acumulado
Nos locais específicos de
cada tipo de resíduo
Redução de custos, visto
que todo o valor dos
materiais/produtos não-
comercializáveis poderão
ser abatidos no I.R. da
empresa
Processos de
destruição/descaracterizaç
ão dos produtos, com a
devida comprovação à
Receita Federal,
protegendo a marca do
cliente e anulando a
reutilização

Exercício 5 – Quadro LógicoQUADRO LÓGICO Instituição/Empresa: JAU e SH LTDA.
Projeto: Eldorado I
Duração do Projeto: 18 meses
Datas:
Inicio: 01/08/2013
Fim: 01/02/2015
Alavancar o crescimento sustentável da localidade
oferecendo serviços adequadas às necessidades
Melhoras na infraestrutura de saneamento,
educação e segurança da região
Expansão imobiliária;
Necessidade de novo plano diretor; aumento
populacional; índices de IBGE e Prefeitura
Municipal
Interesse político no favorecimento do
desenvolvimento urbano da localidade
Construção de um polo industrial para
desenvolvimento e geração de empregos na
região
Desenvolvimento do comercio nas redondezas do
empreendimento Aumento do poder de consumo dos habitantes
locais
Empresas interessadas em instalar-se na região; Mão
de obra capacitada disponível na região
Resultados (R):
R 1 –Aproximação/Aumento da existência de
pássaros na área condominial dos depósitos
Aumento da vida animal no entorno das edificações, na
área de desenvolvimento do novo paisagismo
Comprovação do aumento populacional de aves
nativas, pelo laudo executado junto à Secretaria
Municipal do Meio Ambiente
Habitat compatível com as necessidades de
desenvolvimento das aves, pela proteção e
alimentação criadas no local
R 2 – Aumento de volume de produção de
reciclados assim como incremento na
produtividade das cooperativas recicladoras
locais
Aumento de receita dos integrantes das cooperativas;
Melhoras nos indicadores de saúde e educação da
população local
Comprovação através de relatórios financeiros
periódicos das cooperativas; Dados estatísticos
das Secretarias Municipais
Correta seleção, segregação e destinação de resíduos
tanto no empreendimento quanto nas comunidades
adjascentes; Implementação de pontos de coleta
seletiva de resíduos pela prefeitura municipal

Exercício 5 – POA
RESULTADOS / ATIVIDADES INDICADOR RESPONSÁVEL
ago/13 set/13 out/13 nov/13 dez/13 jan/14 fev/14 mar/14 abr/14 mai/14 jun/14 jul/14 ago/14 set/14 out/14 nov/14 dez/14 jan/15 fev/15 mar/15 abr/15
IMPLANTAÇÃO INÍCIO DA OPERAÇÃO
R1–Aproximação/Aumento da
existência de pássaros na área
condominial dos depósitos
Aumento da vida
animal no entorno
das edificações
Investidor/Construto
ra
R1.1 – laudo da população de
pássaros existentes;
R1.2 – limpeza com
responsabilidade ambiental do
terreno;
R1.3 – plantio de árvores
frutíferas nativas.
R2 – Aumento de volume de
produção de reciclados
Aumento de receita
dos integrantes das
cooperativas;
Melhoras nos
indicadores de
saúde e educação
da população local
Construtora/Investi
dor
R2.1 – Implantação de Baias
de segregação na obra;
R2.2 – Treinamento do pessoal
de obra;
R2.3 – Manutenção das baias
para operação do
empreendimento;
R2.4 – Treinamento dos
funcionários permanentes;
R2.5 – Aproximação entre
Cooperativas locais e
Empreendimento.

Grupo - G 11
Participantes:
João Arlindo Ullmann
Marcelo Maciel de Santa Helena

Social-environmental responsibility in the construction sector

Mais conteúdo relacionado

Mais procurados

Semelhante a Social-environmental responsibility in the construction sector

Último

Social-environmental responsibility in the construction sector
