O documento descreve quatro modelos de filtros de areia da Light Tech para piscinas, especificando suas dimensões, área e taxa de filtragem máximas, volume de água filtrado em diferentes períodos de tempo e recomendações de tempo de filtragem de acordo com a ABNT.

1. Filtros Light Tech.
Filtram a água para você ficar só com a diversão.
LTF 700 LTF 500
LTF 650 LTF 450
AF lamina FILTRO DE AREIA LT.indd 1 14/10/11 11:06

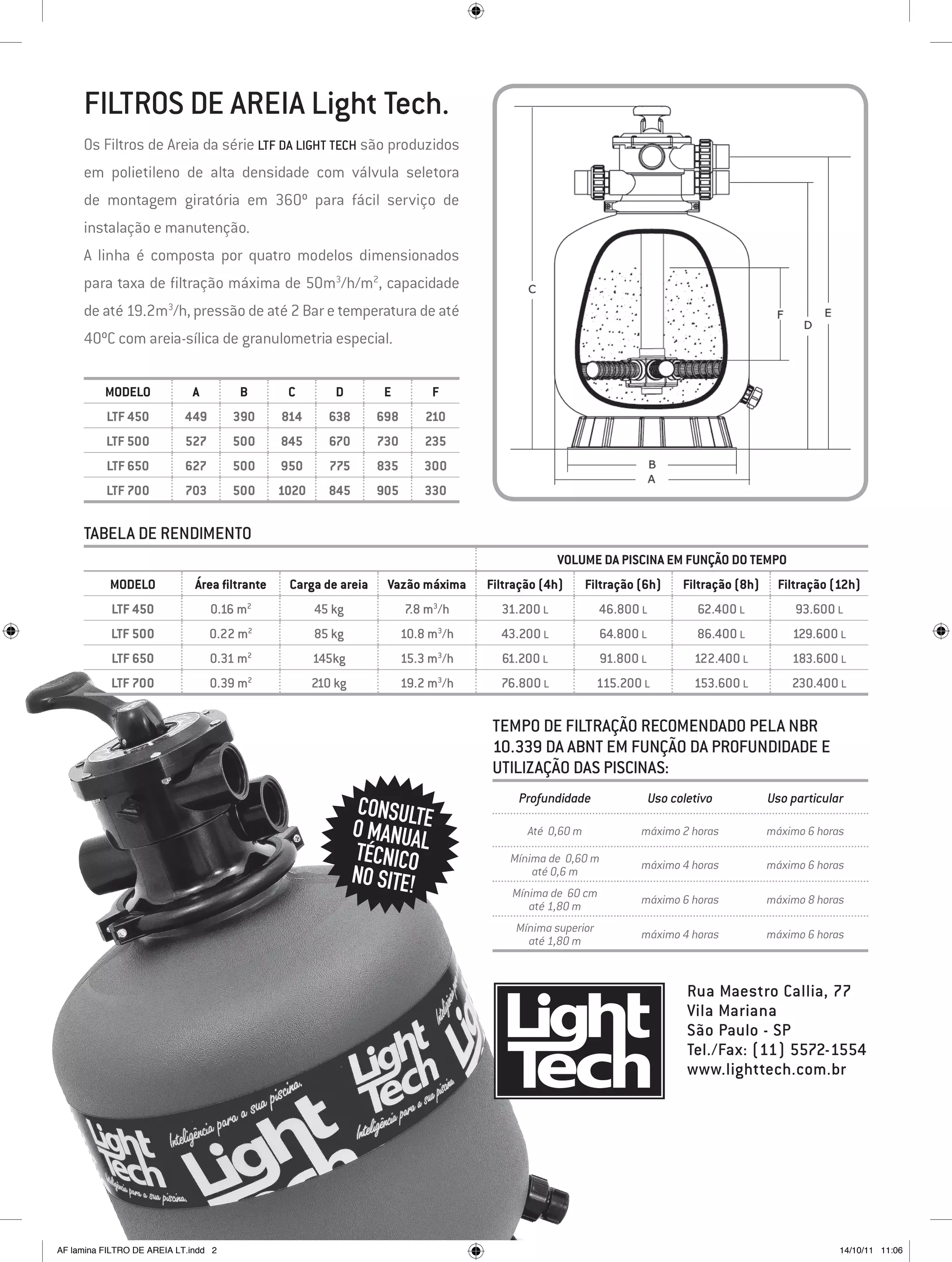

2. FILTROS DE AREIA Light Tech.
Os Filtros de Areia da série LTF da Light Tech são produzidos
em polietileno de alta densidade com válvula seletora
de montagem giratória em 360º para fácil serviço de
instalação e manutenção.
A linha é composta por quatro modelos dimensionados
para taxa de filtração máxima de 50m3/h/m2, capacidade
de até 19.2m3/h, pressão de até 2 Bar e temperatura de até
40ºC com areia-sílica de granulometria especial.
Modelo A B C D E F
LTF 450 449 390 814 638 698 210
LTF 500 527 500 845 670 730 235
LTF 650 627 500 950 775 835 300
LTF 700 703 500 1020 845 905 330
TABELA DE RENDIMENTO
VOLUME DA PISCINA EM FUNÇÃO DO TEMPO
Modelo Área filtrante Carga de areia Vazão máxima Filtração (4h) Filtração (6h) Filtração (8h) Filtração (12h)
LTF 450 0.16 m2
45 kg 7.8 m /h
3
31.200 L 46.800 L 62.400 L 93.600 L
LTF 500 0.22 m 2
85 kg 10.8 m /h3
43.200 L 64.800 L 86.400 L 129.600 L
LTF 650 0.31 m 2
145kg 15.3 m /h
3
61.200 L 91.800 L 122.400 L 183.600 L
LTF 700 0.39 m2 210 kg 19.2 m3/h 76.800 L 115.200 L 153.600 L 230.400 L
Tempo de Filtração recomendado pela NBR
10.339 da ABNT em função da profundidade e
utilização das Piscinas:
Profundidade Uso coletivo Uso particular
CONSULTE
O MANUAL Até 0,60 m máximo 2 horas máximo 6 horas
TÉCNICO Mínima de 0,60 m máximo 4 horas máximo 6 horas
NO SITE! até 0,6 m
Mínima de 60 cm máximo 6 horas máximo 8 horas
até 1,80 m
Mínima superior máximo 4 horas máximo 6 horas
até 1,80 m
Rua Maestro Callia, 77
Vila Mariana
São Paulo - SP
Tel./Fax: (11) 5572-1554
www.lighttech.com.br
