Sistemas de amarração
Este documento descreve normas e características de sistemas de amarração. Estabelece que dispositivos de amarração devem ser fabricados de acordo com a norma europeia EN 12195-2, que especifica requisitos técnicos como tensão máxima de utilização, fatores de segurança e testes de resistência. Também fornece detalhes sobre marcação, cores de etiquetas e descrição do produto.
Sistemas de amarração

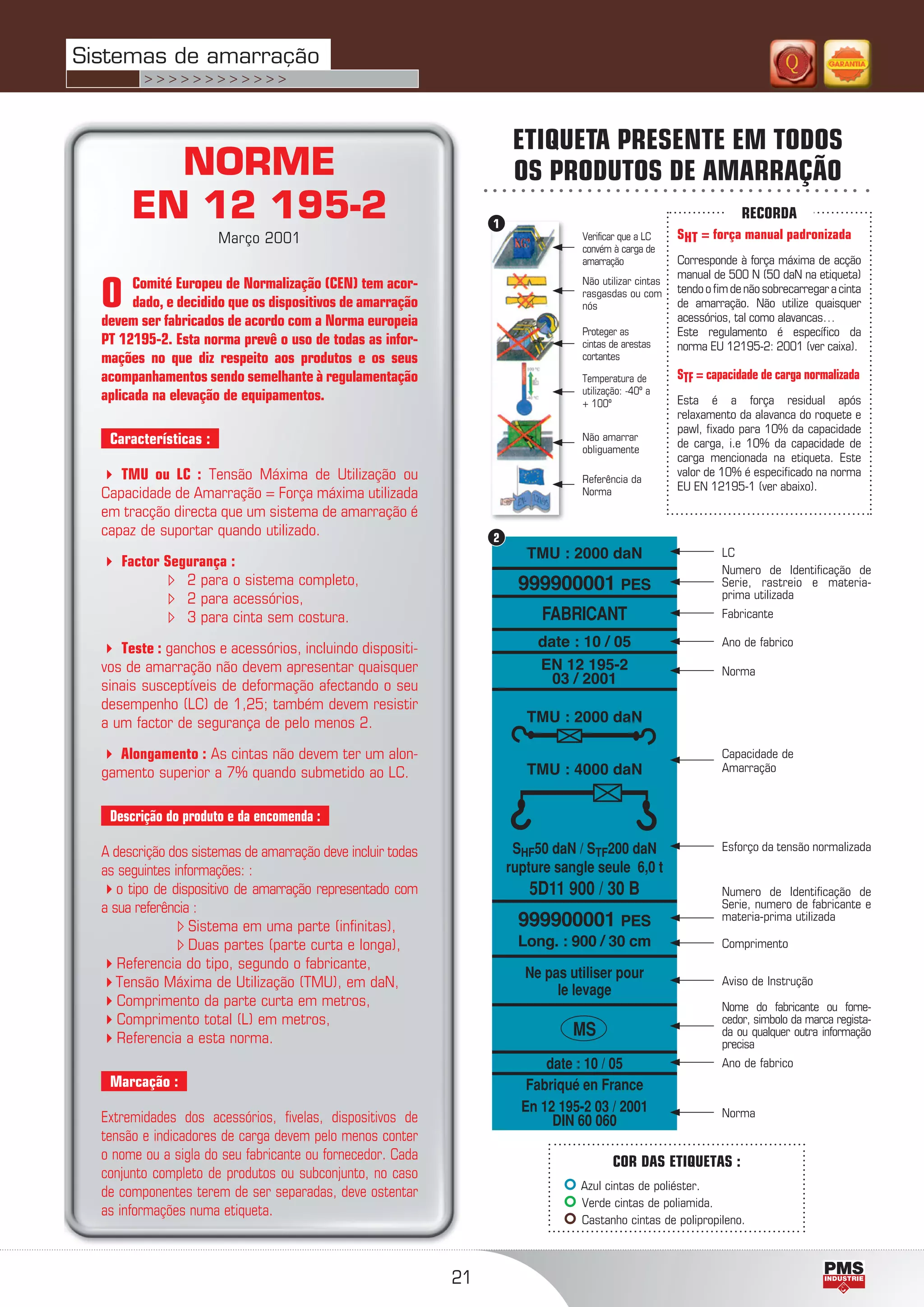

- 1. 21 NORME EN 12 195-2 Março2001 O Comité Europeu de Normalização (CEN) tem acor- dado, e decidido que os dispositivos de amarração devem ser fabricados de acordo com a Norma europeia PT 12195-2. Esta norma prevê o uso de todas as infor- mações no que diz respeito aos produtos e os seus acompanhamentos sendo semelhante à regulamentação aplicada na elevação de equipamentos. Características : TMU ou LC : Tensão Máxima de Utilização ou Capacidade de Amarração = Força máxima utilizada em tracção directa que um sistema de amarração é capaz de suportar quando utilizado. Factor Segurança : 2 para o sistema completo, 2 para acessórios, 3 para cinta sem costura. Teste : ganchos e acessórios, incluindo dispositi- vos de amarração não devem apresentar quaisquer sinais susceptíveis de deformação afectando o seu desempenho (LC) de 1,25; também devem resistir a um factor de segurança de pelo menos 2. Alongamento : As cintas não devem ter um alon- gamento superior a 7% quando submetido ao LC. Descrição do produto e da encomenda : A descrição dos sistemas de amarração deve incluir todas as seguintes informações: : o tipo de dispositivo de amarração representado com a sua referência : Sistema em uma parte (infinitas), Duas partes (parte curta e longa), Referencia do tipo, segundo o fabricante, Tensão Máxima de Utilização (TMU), em daN, Comprimento da parte curta em metros, Comprimento total (L) em metros, Referencia a esta norma. Marcação : Extremidades dos acessórios, fivelas, dispositivos de tensão e indicadores de carga devem pelo menos conter o nome ou a sigla do seu fabricante ou fornecedor. Cada conjunto completo de produtos ou subconjunto, no caso de componentes terem de ser separadas, deve ostentar as informações numa etiqueta. COR DAS ETIQUETAS : Azul cintas de poliéster. Verde cintas de poliamida. Castanho cintas de polipropileno. Capacidade de Amarração Nome do fabricante ou forne- cedor, simbolo da marca regista- da ou qualquer outra informação precisa Norma LC Numero de Identificação de Serie, rastreio e materia- prima utilizada Fabricante Ano de fabrico Norma Esforço da tensão normalizada Comprimento Aviso de Instrução Ano de fabrico SHT = força manual padronizada Corresponde à força máxima de acção manual de 500 N (50 daN na etiqueta) tendoofimdenãosobrecarregaracinta de amarração. Não utilize quaisquer acessórios, tal como alavancas… Este regulamento é específico da norma EU 12195-2: 2001 (ver caixa). STF = capacidade de carga normalizada Esta é a força residual após relaxamento da alavanca do roquete e pawl, fixado para 10% da capacidade de carga, i.e 10% da capacidade de carga mencionada na etiqueta. Este valor de 10% é especificado na norma EU EN 12195-1 (ver abaixo). TMU : 2000 daN 999900001 PES FABRICANT date : 10 / 05 EN 12 195-2 03 / 2001 TMU : 2000 daN TMU : 4000 daN SHF50 daN / STF200 daN rupture sangle seule 6,0 t 5D11 900 / 30 B 999900001 PES Long. : 900 / 30 cm Ne pas utiliser pour le levage MS date : 10 / 05 Fabriqué en France En 12 195-2 03 / 2001 DIN 60 060 ETIQUETA PRESENTE EM TODOS OS PRODUTOS DE AMARRAÇÃO 2 1 Verificar que a LC convém à carga de amarração Não utilizar cintas rasgasdas ou com nós Proteger as cintas de arestas cortantes Temperatura de utilização: -40º a + 100º Não amarrar obliguamente Referência da Norma RECORDA Numero de Identificação de Serie, numero de fabricante e materia-prima utilizada Sistemas de amarração > > > > > > > > > > > >

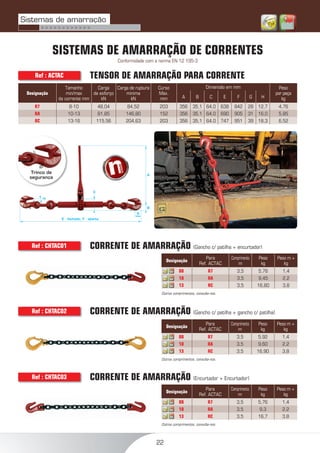

- 2. 22 E - fechado,F - aberto G A B C H SISTEMAS DE AMARRAÇÃO DE CORRENTES Conformidade com a norma EN 12 195-3 Designação Tamanho min/max da corrente mm Carga de esforço kN Carga de ruptura minima kN Curso Max. mm Dimensão em mm Peso por peça kgA B C E F G H R7 8-10 48,04 84,52 203 356 35,1 64,0 638 842 28 12,7 4,76 RA 10-13 81,85 146,80 152 356 35,1 64,0 690 905 31 16,0 5,85 RC 13-16 115,56 204,63 203 356 35,1 64,0 747 951 39 18,3 6,52 Ref : ACTAC TENSOR DE AMARRAÇÃO PARA CORRENTE Trinco de segurança Designação Para Ref. ACTAC Comprimento m Peso kg Peso m + kg 08 R7 3,5 5,76 1,4 10 RA 3,5 9,45 2,2 13 RC 3,5 16,80 3,8 Outros comprimentos, consulte-nos. Ref : CHTAC01 CORRENTE DE AMARRAÇÃO (Gancho c/ patilha + encurtador) Designação Para Ref. ACTAC Comprimento m Peso kg Peso m + kg 08 R7 3,5 5,92 1,4 10 RA 3,5 9,60 2,2 13 RC 3,5 16,90 3,8 Outros comprimentos, consulte-nos. Designação Para Ref. ACTAC Comprimento m Peso kg Peso m + kg 08 R7 3,5 5,76 1,4 10 RA 3,5 9,3 2,2 13 RC 3,5 16,7 3,8 Outros comprimentos, consulte-nos. Ref : CHTAC03 CORRENTE DE AMARRAÇÃO (Encurtador + Encurtador) Ref : CHTAC02 CORRENTE DE AMARRAÇÃO (Gancho c/ patilha + gancho c/ patilha) Sistemas de amarração > > > > > > > > > > > >
- 3. 23 SISTEMAS DE AMARRAÇÃOTMU 3 500 daN - 11 T* PORTA OBJECTOS Largura das cintas 75 mm - Roquete com abertura de segurança (*ruptura somente da cinta a 11 T) Conformidade com a norma EN 12 195-2 Comprimento standard total do sistema : 8 m Parte curta Parte comprida Parte curta Parte comprida Parte curta Parte comprida Peso / 8 m 6 070 g Peso / m + 212 g Ref : 975/1069 Peso / 8 m 6 480 g Peso / m + 212 g Ref : 975/1067 CARACTERÍSTICAS TÉCNICAS Marcação Comprimento sobre medida Poliéster Rastreio Etiquetagem Gencod Cores : Branco e amarelo Ref : 975 / Ref : 975 VO (Cor vede tropa) Abertura segura : Este roquete apenas se abre em acção voluntária. Não permite aberturas inesperadas. SISTEMA DE AMARRAÇÃO TMU 2 500 daN - 7,5 T* PESOS PESADOS Largura da cinta 50 mm - Roquete com abertura de segurança - Alta performance (*ruptura da cinta somente a 7,5 T) - Conformidade com a norma EN 12 195-2 Peso / 9 m 2 300 g Peso / m + 130 g Ref : 811DP/1 Peso / 9 m 2 775 g Peso / m + 130 g Ref : 811DP/1006 Peso / 9 m 2 710 g Peso / m + 130 g Ref : 811DP/1065 CARACTERÍSTICAS TÉCNICAS Marcação Comprimento sobre medida Poliéster Origem Etiquetagem Gencod Cores : laranja e azul SOBRE O PRODUTO : O roquete DP permite por etapas, lib- ertar gradualmente e com segurança a força retida no seu sistema de amarração. Co- loca em segurança uma carga em desequilíbrio e retoma o controle da sua carga. ertar gradualmente e com segurança a roquete DP permite por etapas, lib- Para outro tipo de ganchos, consulte-nos. Sistemas de amarração > > > > > > > > > > > >

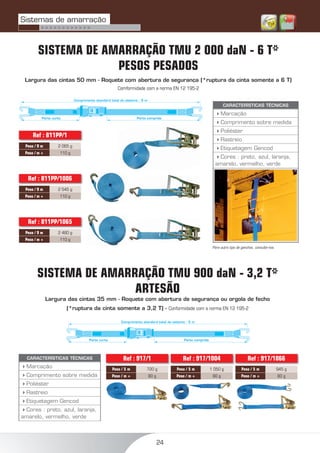

- 4. 24 SISTEMA DE AMARRAÇÃOTMU 2 000 daN - 6 T* PESOS PESADOS Largura das cintas 50 mm - Roquete com abertura de segurança (*ruptura da cinta somente a 6 T) Comformidade com a norma EN 12 195-2 Comprimento standard total do sistema : 9 m Parte curta Parte comprida Parte curta Parte comprida Parte curta Parte comprida Peso / 9 m 2 065 g Peso / m + 110 g Ref : 811PP/1 Peso / 9 m 2 545 g Peso / m + 110 g Ref : 811PP/1006 CARACTERÍSTICAS TÉCNICAS Marcação Comprimento sobre medida Poliéster Rastreio Etiquetagem Gencod Cores : preto, azul, laranja, amarelo, vermelho, verde Peso / 9 m 2 480 g Peso / m + 110 g Ref : 811PP/1065 SISTEMA DE AMARRAÇÃO TMU 900 daN - 3,2 T* ARTESÃO Largura das cintas 35 mm - Roquete com abertura de segurança ou orgola de fecho (*ruptura da cinta somente a 3,2 T) - Conformidade com a norma EN 12 195-2 Comprimento standard total do sistema : 5 m Parte curta Parte comprida Parte curta Parte comprida Parte curta Parte compridaPeso / 5 m 720 g Peso / m + 80 g Ref : 917/1 Peso / 5 m 1 050 g Peso / m + 80 g Ref : 917/1004 Peso / 5 m 945 g Peso / m + 80 g Ref : 917/1066CARACTERÍSTICAS TÉCNICAS Marcação Comprimento sobre medida Poliéster Rastreio Etiquetagem Gencod Cores : preto, azul, laranja, amarelo, vermelho, verde Para outro tipo de ganchos, consulte-nos. Sistemas de amarração > > > > > > > > > > > >

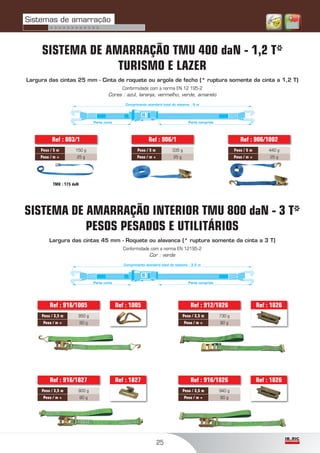

- 5. 25 SISTEMA DE AMARRAÇÃOTMU 400 daN - 1,2 T* TURISMO E LAZER Largura das cintas 25 mm - Cinta de roquete ou argola de fecho (* ruptura somente da cinta a 1,2 T) Conformidade com a norma EN 12 195-2 Cores : azul, laranja, vermelho, verde, amarelo SISTEMA DE AMARRAÇÃO INTERIOR TMU 800 daN - 3 T* PESOS PESADOS E UTILITÁRIOS Largura das cintas 45 mm - Roquete ou alavanca (* ruptura somente da cinta a 3 T) Conformidade com a norma EN 12195-2 Cor : verde Comprimento standard total do sistema : 5 m Parte curta Parte comprida Parte curta Parte comprida Parte curta Parte comprida Comprimento standard total do sistema : 3,5 m Parte curta Parte comprida Parte curta Parte comprida Parte curta Parte comprida Peso / 3,5 m 730 g Peso / m + 80 g Ref : 912/1826 Peso / 3,5 m 940 g Peso / m + 80 g Ref : 916/1826 Peso / 3,5 m 950 g Peso / m + 80 g Ref : 916/1005 Ref : 1005 Peso / 3,5 m 900 g Peso / m + 80 g Ref : 916/1827 Ref : 1827 Ref : 1826 Ref : 1826 Peso / 5 m 335 g Peso / m + 25 g Ref : 906/1 Peso / 5 m 440 g Peso / m + 25 g Ref : 906/1002 Peso / 5 m 150 g Peso / m + 25 g Ref : 803/1 TMU : 175 daN Sistemas de amarração > > > > > > > > > > > >
- 6. 26 SISTEMA DE AMARRAÇÃOESPECIAL PARA AUTOMÓVEIS AMARRAÇÃO DE AUTOMÓVEIS E CAMIÕES DE REBOQUE Largura da cinta 50 e 35 mm - Comprimento standard 2,30 e 2,50 m Conformidade com a norma EN 12 195-2 Largura 50 mm Peso / 2,3 m 2 618 g Peso / m + 110 g Ref : 910/3J Comprimento totale standard du système : 2,30 m Parte curta Parte comprida Parte curta Parte comprida Parte curta Parte comprida Largura 50 mm Peso / 2,3 m 2 600 g Peso / m + 110 g Ref : 811PP/3 1006M SISTEMA DE AMARRAÇÃO EM INOX ESPECIAL PARA ACTIVIDADES MARÍTIMAS Largura 25 mm Peso / 5 m 414 g Peso / m + 25 g Ref : 906I-1002I Largura 50 mm Peso / 9 m 2 657 g Peso / m + 110 g Ref : 811PPI-1006I Largura 35 mm Peso / 5 m 1 020 g Peso / m + 85 g Ref : 917I-1004I Comprimento standard total do sistema : 5 m Parte curta Parte comprida Parte curta Parte comprida Parte curta Parte comprida Largura da cinta 50, 35 e 25 mm - Comprimento standard : 9 e 5 m Conformidade com a norma EN 12 195-2 TMU : 1 500 daN TMU : 900 daN TMU : 400 daN Sistemas de amarração > > > > > > > > > > > >

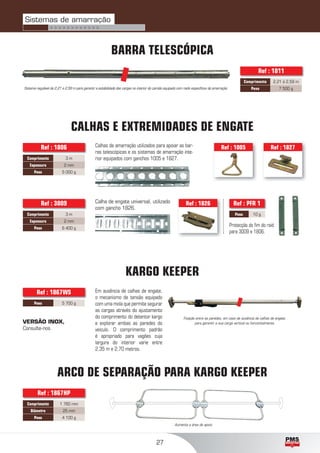

- 7. 27 ARCO DE SEPARAÇÃOPARA KARGO KEEPER CALHAS E EXTREMIDADES DE ENGATE Calhas de amarração utilizados para apoiar as bar- ras telescópicas e os sistemas de amarração inte- rior equipados com ganchos 1005 e 1827. Ref : 1005 Ref : 1827 Comprimento 3 m Espessura 2 mm Peso 5 000 g Ref : 1806 Ref : 1826 Comprimento 3 m Espessura 2 mm Peso 6 400 g Peso 10 g Ref : PFR 1Ref : 3009 Protecção do fim do raid para 3009 e 1806. Calha de engate universal, utilizado com gancho 1826. Comprimento 1 760 mm Diâmetro 25 mm Peso 4 100 g Ref : 1867HP KARGO KEEPER Fixação entre as paredes, em caso de ausência de calhas de engate, para garantir a sua carga vertical ou horizontalmente. Peso 5 700 g Ref : 1867WS Em ausência de calhas de engate, o mecanismo de tensão equipado com uma mola que permite segurar as cargas através do ajustamento do comprimento do detentor kargo e explorar ambas as paredes do veículo. O comprimento padrão é apropriado para vagões cuja largura do interior varie entre 2,35 m e 2,70 metros. VERSÃO INOX, Consulte-nos. BARRA TELESCÓPICA Sistema regulável de 2,21 a 2,59 m para garantir a estabilidade das cargas no interior do camião equipado com raids específicos de amarração. Comprimento 2,21 à 2,59 m Peso 7 500 g Ref : 1811 Aumenta a área de apoio. Sistemas de amarração > > > > > > > > > > > >

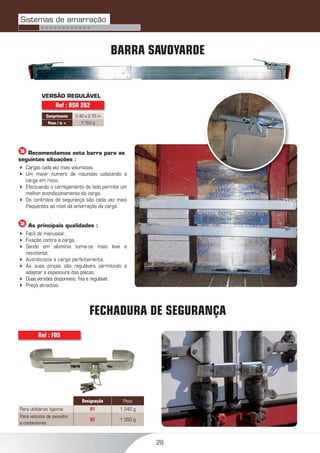

- 8. 28 BARRA SAVOYARDE Recomendamosesta barra para as seguintes situações : Cargas cada vez mais volumosas Um maior numero de rotundas colocando a carga em risco, Efectuando o carregamento de lado permite um melhor acondicionamento da carga, Os controlos de segurança são cada vez mais frequentes ao nível da amarração da carga. As principais qualidades : Fácil de manusear, Fixação contra a carga, Sendo em alumínio torna-se mais leve e resistente, Acondiciona a carga perfeitamente, As suas pinças são reguláveis permitindo a adaptar a espessura das placas, Duas versões disponíveis: fixa e regulável, Preço atractivo. VERSÃO REGULÁVEL Comprimento 2,40 a 2,70 m Peso / m + 7 700 g Ref : BSR 262 FECHADURA DE SEGURANÇA Designação Peso Para utilitários ligeiros 01 1 240 g Para veículos de pesados e contentores 02 1 350 g Ref : FDS Sistemas de amarração > > > > > > > > > > > >

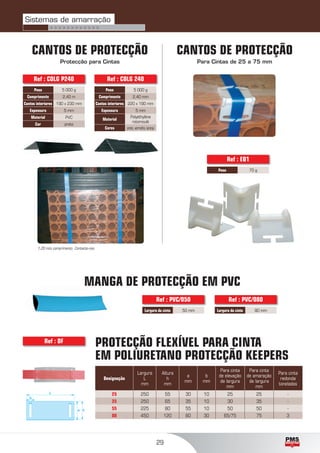

- 9. 29 CANTOS DE PROTECÇÃO Protecçãopara Cintas CANTOS DE PROTECÇÃO Para Cintas de 25 a 75 mm Designação Largura L mm Altura h mm a mm b mm Para cinta de elevação de largura mm Para cinta de amaração de largura mm Para cinta redonda toneladas 25 250 55 30 10 25 25 - 35 250 65 35 10 30 35 - 55 225 80 55 10 50 50 - 80 450 120 80 30 65/75 75 3 Peso 70 g Ref : EQ1 Ref : DF MANGA DE PROTECÇÃO EM PVC Largura da cinta 50 mm Ref : PVC/050 Largura da cinta 80 mm Ref : PVC/080 Peso 5 000 g Comprimento 2,40 mm Cantos interiores 220 x 190 mm Espessura 5 mm Material Polyéthylène rotomoulé Cores preto, vermelho, laranja Ref : COLG 240 Peso 5 000 g Comprimento 2,40 m Cantos interiores 190 x 230 mm Espessura 5 mm Material PVC Cor preto Ref : COLG P240 PROTECÇÃO FLEXÍVEL PARA CINTA EM POLIURETANO PROTECÇÃO KEEPERS b L ha 1,20 mts comprimento. Contacte-nos. Sistemas de amarração > > > > > > > > > > > >
