MECANIZAÇÃO EM AGRICULTURA DE PRECISÃO

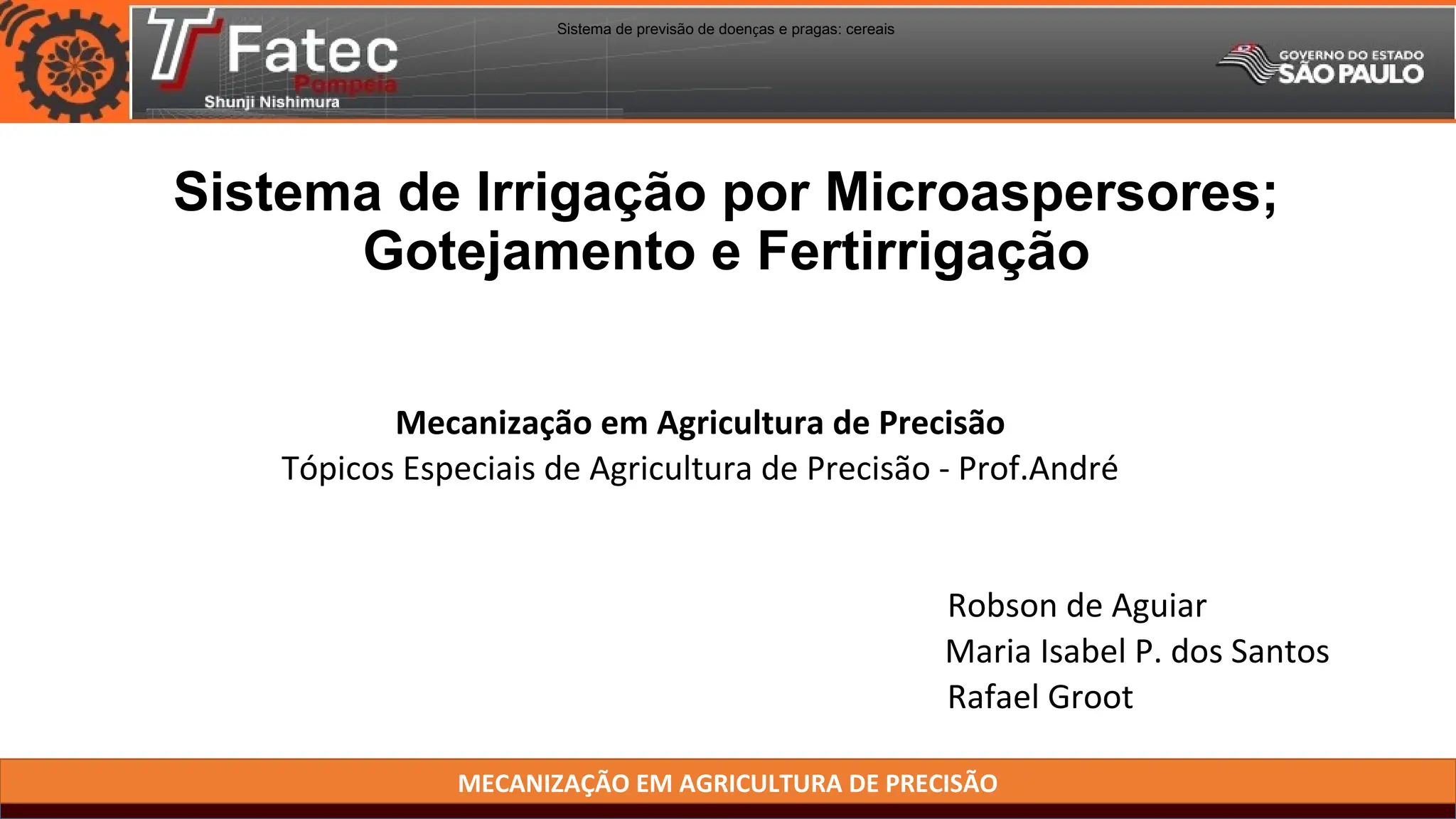

Sistema de Irrigação por Microaspersores;
Gotejamento e Fertirrigação
Mecanização em Agricultura de Precisão
Tópicos Especiais de Agricultura de Precisão - Prof.André
Robson de Aguiar
Maria Isabel P. dos Santos
Rafael Groot
Sistema de previsão de doenças e pragas: cereais

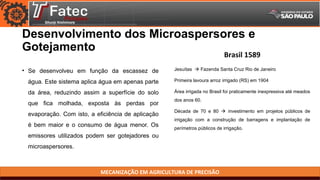

Desenvolvimento dos Microaspersores e
Gotejamento
• Se desenvolveu em função da escassez de
água. Este sistema aplica água em apenas parte
da área, reduzindo assim a superfície do solo
que fica molhada, exposta às perdas por
evaporação. Com isto, a eficiência de aplicação
é bem maior e o consumo de água menor. Os
emissores utilizados podem ser gotejadores ou
microaspersores.
Jesuítas  Fazenda Santa Cruz Rio de Janeiro
Primeira lavoura arroz irrigado (RS) em 1904
Área irrigada no Brasil foi praticamente inexpressiva até meados
dos anos 60.
Década de 70 e 80  investimento em projetos públicos de
irrigação com a construção de barragens e implantação de
perímetros públicos de irrigação.
Brasil 1589

Os principais componentes de um sistema de gotejamento são:
• Emissores (gotejadores ou microaspersores)
• Laterais (tubos de polietileno que suportam os emissores)
• Ramais (tubulação em geral de PVC 35, 50, 75 ou 100mm)
• Filtragem (filtros separadores, tela, disco ou areia)
• Automação (controladores, solenoides e válvulas)
• Válvulas de segurança (controladora de bomba, ventosa, anti-
vácuo)
• Fertirrigação (reservatórios, injetores, agitadores)
• Bombeamento (motor, bomba, transformador, etc)
Componentes:

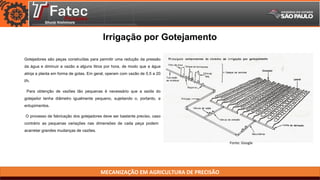

Gotejadores são peças construídas para permitir uma redução da pressão
da água e diminuir a vazão a alguns litros por hora, de modo que a água
atinja a planta em forma de gotas. Em geral, operam com vazão de 0,5 a 20
l/h.
Para obtenção de vazões tão pequenas é necessário que a saída do
gotejador tenha diâmetro igualmente pequeno, sujeitando o, portanto, a
entupimentos.
O processo de fabricação dos gotejadores deve ser bastante preciso, caso
contrário as pequenas variações nas dimensões de cada peça podem
acarretar grandes mudanças de vazões.
Irrigação por Gotejamento
Fonte: Google

Fonte: Google

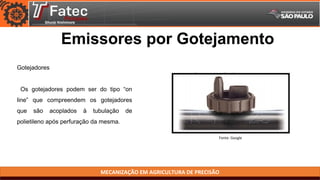

Emissores por Gotejamento
Gotejadores
Os gotejadores podem ser do tipo “on
line” que compreendem os gotejadores
que são acoplados à tubulação de
polietileno após perfuração da mesma.

Fonte: Google
Os gotejadores “in line” são emissores que já
vêm inseridos na tubulação de polietileno
(foto abaixo). Qualquer que seja o tipo, eles
podem ser normais ou autoreguláveis
(gotejadores cuja vazão varia muito pouco se
a pressão variar).

Fonte: Google

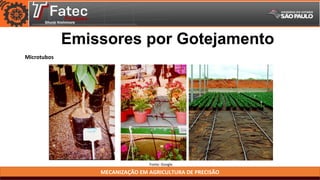

Microtubos

Fonte: Google

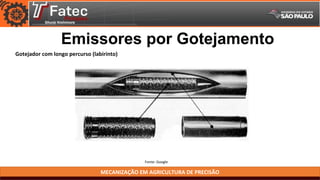

Gotejador com longo percurso (labirinto)

Fonte: Google

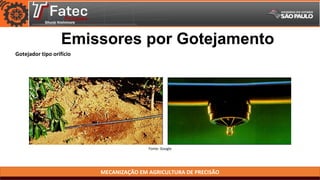

Gotejador tipo orifício

Fonte: Google

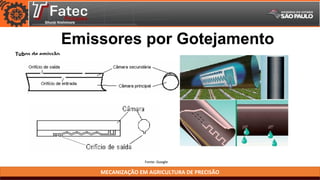

Tubos de emissão

Fonte: Google
Tubos exudantes.

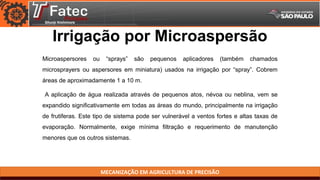

Irrigação por Microaspersão
Microaspersores ou “sprays” são pequenos aplicadores (também chamados
microsprayers ou aspersores em miniatura) usados na irrigação por “spray”. Cobrem
áreas de aproximadamente 1 a 10 m.
A aplicação de água realizada através de pequenos atos, névoa ou neblina, vem se
expandido significativamente em todas as áreas do mundo, principalmente na irrigação
de frutiferas. Este tipo de sistema pode ser vulnerável a ventos fortes e altas taxas de
evaporação. Normalmente, exige mínima filtração e requerimento de manutenção
menores que os outros sistemas.

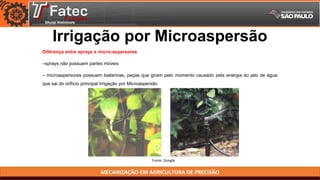

Diferença entre sprays e micro-aspersores
–sprays não possuem partes móveis
– microaspersores possuem bailarinas, peças que giram pelo momento causado pela energia do jato de água
que sai do orifício principal Irrigação por Microaspersão
Fonte: Google

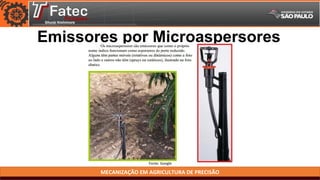

Emissores por Microaspersores
Fonte: Google

Fonte: Google

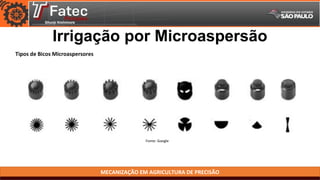

Tipos de Bicos Microaspersores

Fonte: Google

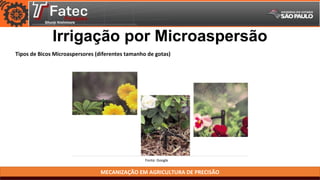

Tipos de Bicos Microaspersores (diferentes tamanho de gotas)

Fonte: Google

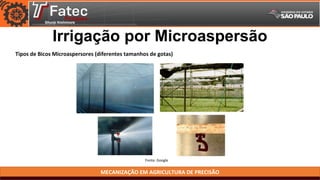

Tipos de Bicos Microaspersores (diferentes tamanhos de gotas)

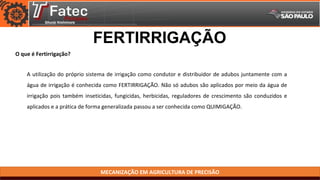

O que é Fertirrigação?
FERTIRRIGAÇÃO
A utilização do próprio sistema de irrigação como condutor e distribuidor de adubos juntamente com a
água de irrigação é conhecida como FERTIRRIGAÇÃO. Não só adubos são aplicados por meio da água de
irrigação pois também inseticidas, fungicidas, herbicidas, reguladores de crescimento são conduzidos e
aplicados e a prática de forma generalizada passou a ser conhecida como QUIMIGAÇÃO.

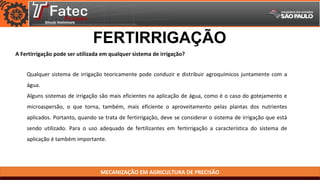

A Fertirrigação pode ser utilizada em qualquer sistema de irrigação?
FERTIRRIGAÇÃO
Qualquer sistema de irrigação teoricamente pode conduzir e distribuir agroquímicos juntamente com a
água.
Alguns sistemas de irrigação são mais eficientes na aplicação de água, como é o caso do gotejamento e
microaspersão, o que torna, também, mais eficiente o aproveitamento pelas plantas dos nutrientes
aplicados. Portanto, quando se trata de fertirrigação, deve se considerar o sistema de irrigação que está
sendo utilizado. Para o uso adequado de fertilizantes em fertirrigação a característica do sistema de
aplicação é também importante.

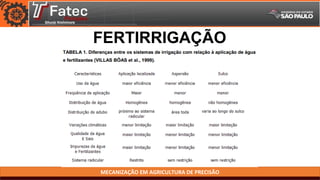

FERTIRRIGAÇÃO

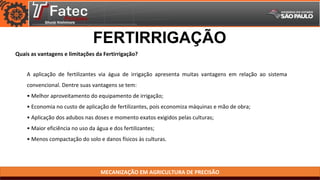

Quais as vantagens e limitações da Fertirrigação?
FERTIRRIGAÇÃO
A aplicação de fertilizantes via água de irrigação apresenta muitas vantagens em relação ao sistema
convencional. Dentre suas vantagens se tem:
• Melhor aproveitamento do equipamento de irrigação;
• Economia no custo de aplicação de fertilizantes, pois economiza máquinas e mão de obra;
• Aplicação dos adubos nas doses e momento exatos exigidos pelas culturas;
• Maior eficiência no uso da água e dos fertilizantes;
• Menos compactação do solo e danos físicos às culturas.

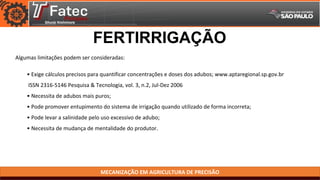

Algumas limitações podem ser consideradas:
FERTIRRIGAÇÃO
• Exige cálculos precisos para quantificar concentrações e doses dos adubos; www.aptaregional.sp.gov.br
ISSN 2316-5146 Pesquisa & Tecnologia, vol. 3, n.2, Jul-Dez 2006
• Necessita de adubos mais puros;
• Pode promover entupimento do sistema de irrigação quando utilizado de forma incorreta;
• Pode levar a salinidade pelo uso excessivo de adubo;
• Necessita de mudança de mentalidade do produtor.

FERTIRRIGAÇÃO

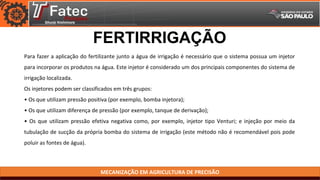

Para fazer a aplicação do fertilizante junto a água de irrigação é necessário que o sistema possua um injetor
para incorporar os produtos na água. Este injetor é considerado um dos principais componentes do sistema de
irrigação localizada.
Os injetores podem ser classificados em três grupos:
• Os que utilizam pressão positiva (por exemplo, bomba injetora);
• Os que utilizam diferença de pressão (por exemplo, tanque de derivação);
• Os que utilizam pressão efetiva negativa como, por exemplo, injetor tipo Venturi; e injeção por meio da
tubulação de sucção da própria bomba do sistema de irrigação (este método não é recomendável pois pode
poluir as fontes de água).

FERTIRRIGAÇÃO

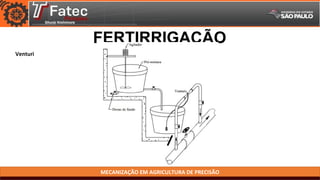

Venturi

FERTIRRIGAÇÃO

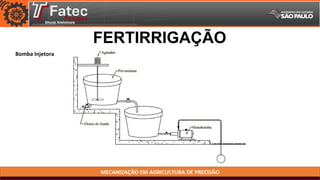

Bomba Injetora

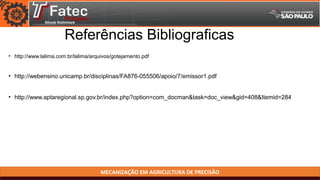

Referências Bibliograficas
• http://www.lalima.com.br/lalima/arquivos/gotejamento.pdf
• http://webensino.unicamp.br/disciplinas/FA876-055506/apoio/7/emissor1.pdf
• http://www.aptaregional.sp.gov.br/index.php?option=com_docman&task=doc_view&gid=408&Itemid=284
