Seiminário de classificação de rochas carbonáticas (Petrobras). Recursos Energéticos, geologia.

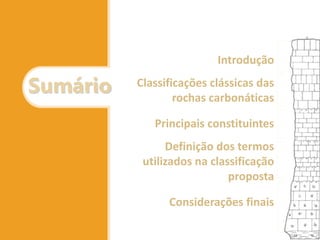

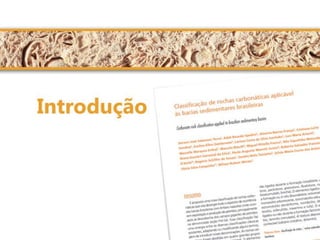

2. Introdução
Classificações clássicas das rochas carbonáticas
Principais constituintes
Definição dos termos utilizados na classificação proposta
Considerações finais

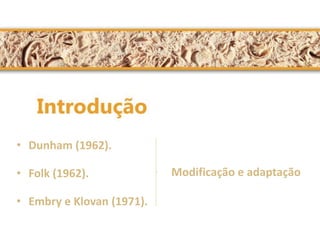

5. •Dunham (1962).
•Folk (1962).
•Embry e Klovan (1971).
Modificação e adaptação

6. Termos adequados/consagrados

7. Termos adequados/consagrados
Novos termos indispensáveis

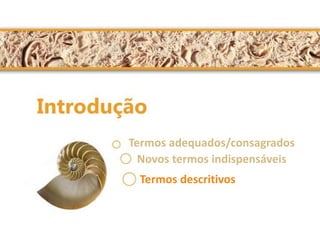

8. Termos adequados/consagrados
Novos termos indispensáveis
Termos descritivos

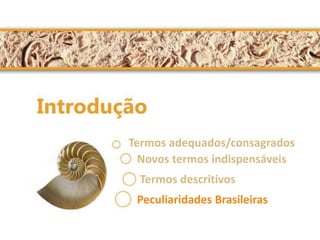

9. Termos adequados/consagrados
Novos termos indispensáveis
Termos descritivos
Peculiaridades Brasileiras

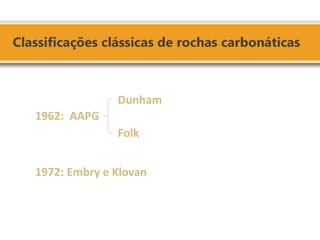

10. 1962: AAPG 1972: Embry e Klovan
Dunham
Folk

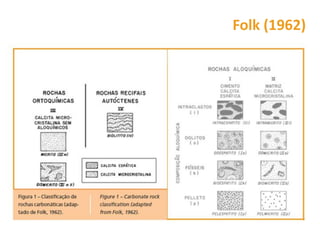

11. Folk (1962)

12. Folk (1962)

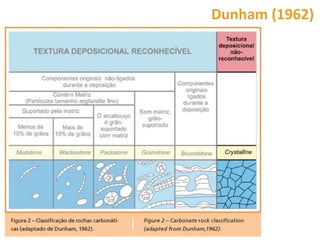

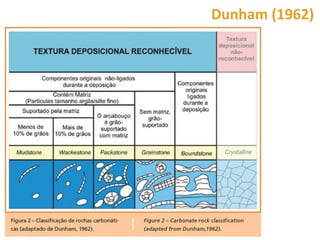

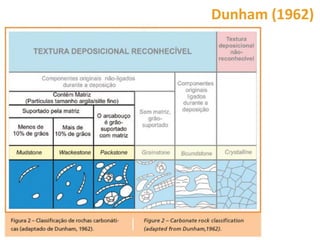

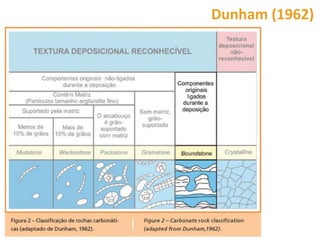

13. Dunham (1962)

14. Dunham (1962)

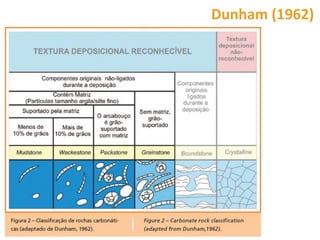

15. Dunham (1962)

16. Dunham (1962)

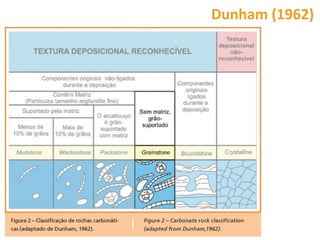

17. Dunham (1962)

18. Dunham (1962)

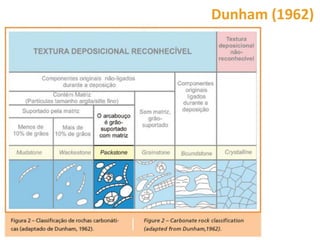

19. Dunham (1962)

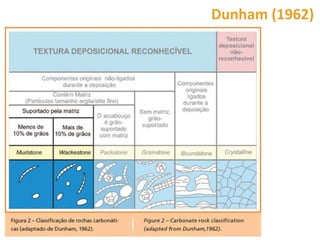

20. Dunham (1962)

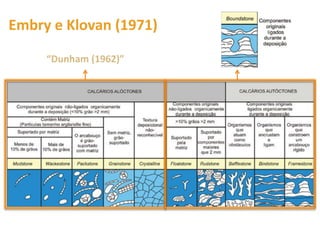

21. “Dunham (1962)”
Embry e Klovan (1971)

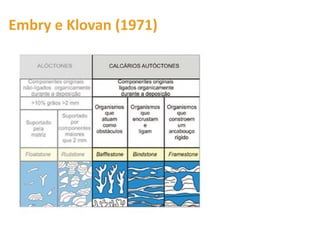

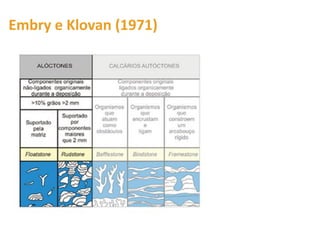

22. Embry e Klovan (1971)

23. Embry e Klovan (1971)

24. Matriz carbonática Cimento Grãos aloquímicos

25. Matriz carbonática
Calcita microcristalina em condições de luz transmitida polarizada.
Composição
Fonte: Domingues, 2011.

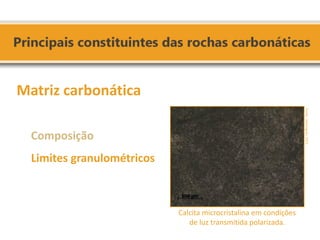

26. Matriz carbonática
Calcita microcristalina em condições de luz transmitida polarizada.
Composição Limites granulométricos
Fonte: Domingues, 2011.

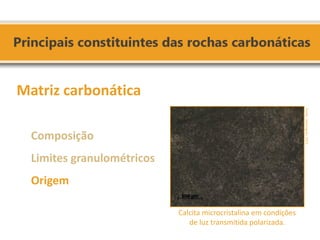

27. Matriz carbonática
Calcita microcristalina em condições de luz transmitida polarizada.
Composição
Limites granulométricos
Origem
Fonte: Domingues, 2011.

28. Cimento
Composição
Fenda de dissolução preenchida por cimento de calcita espática blocoso a nicóis cruzados.
Fonte: Rangel, 2002.

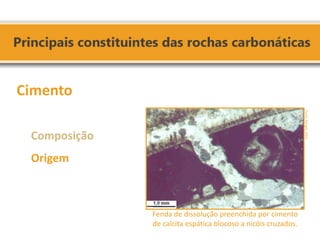

29. Cimento
Composição
Origem
Fenda de dissolução preenchida por cimento de calcita espática blocoso a nicóis cruzados.
Fonte: Rangel, 2002.

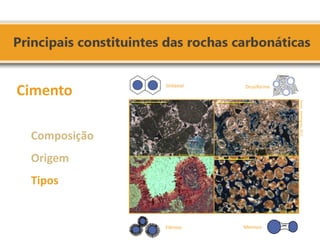

30. Cimento
Composição Origem Tipos
Fonte: Domingues, 2011.
Sintaxial
Drusiforme
Fibroso
Menisco

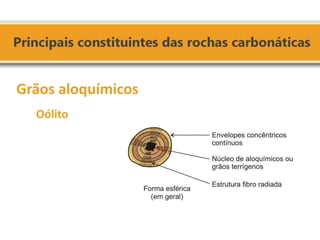

31. Grãos aloquímicos
Oólito

32. Grãos aloquímicos
Oólito

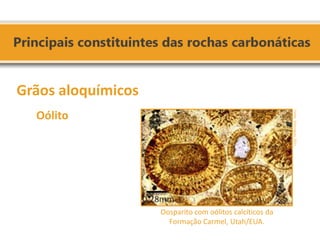

Oosparito com oólitos calcíticos da Formação Carmel, Utah/EUA.
Fonte: Domingues, 2011.

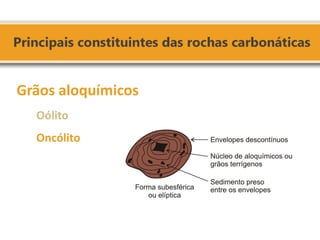

33. Grãos aloquímicos Oólito Oncólito

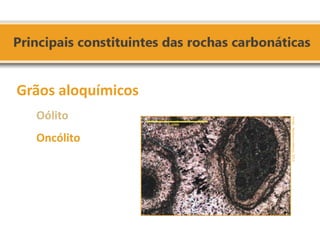

34. Grãos aloquímicos
Oólito
Oncólito
Fonte: Neuma e Valença, 2012.

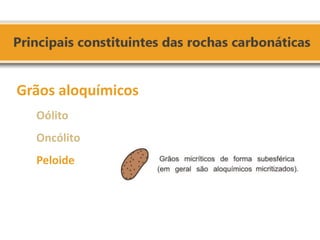

35. Grãos aloquímicos
Oólito
Oncólito
Peloide

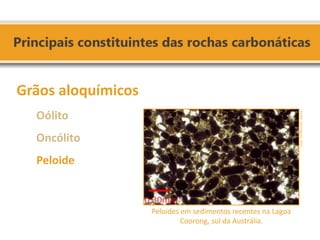

36. Grãos aloquímicos Oólito Oncólito Peloide
Peloides em sedimentos recentes na Lagoa Coorong, sul da Austrália.
Fonte: Domingues, 2011.

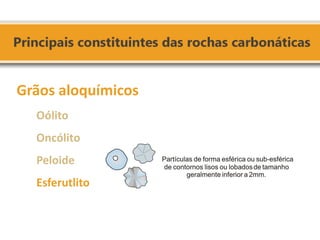

37. Grãos aloquímicos Oólito Oncólito Peloide Esferutlito

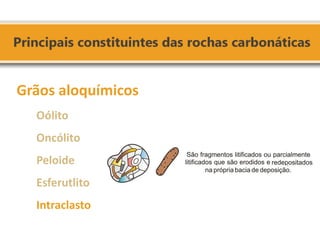

38. Grãos aloquímicos Oólito Oncólito Peloide Esferutlito Intraclasto

39. Grãos aloquímicos
Oólito
Oncólito
Peloide
Esferutlito
Intraclasto

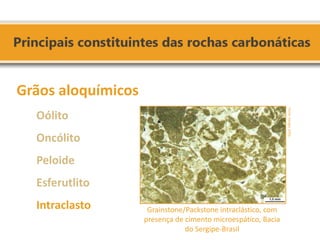

Grainstone/Packstone intraclástico, com presença de cimento microespático, Bacia do Sergipe-Brasil
Fonte: Rangel, 2002.

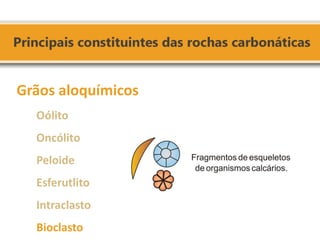

40. Grãos aloquímicos
Oólito
Oncólito
Peloide
Esferutlito
Intraclasto
Bioclasto

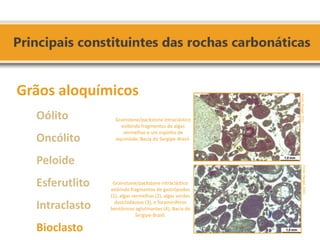

41. Grãos aloquímicos
Oólito
Oncólito
Peloide
Esferutlito
Intraclasto
Bioclasto
Grainstone/packstone intraclástico exibindo fragmentos de algas vermelhas e um espinho de equinóide, Bacia do Sergipe-Brasil.
Grainstone/packstone intraclástico exibindo fragmentos de gastrópodes (1), algas vermelhas (2), algas verdes dasicladáceas (3), e foraminíferos bentônicos aglutinantes (4), Bacia do Sergipe-Brasil.
Fonte: Rangel, 2002.
Fonte: Rangel, 2002.

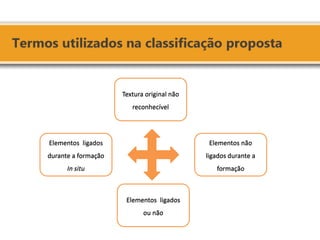

42. Elementos não ligados durante a formação
Textura original não reconhecível Elementos ligados ou não Elementos ligados durante a formação In situ

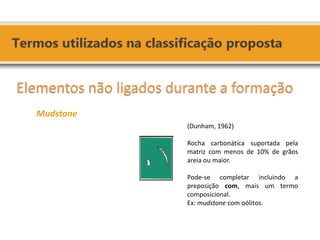

43. Elementos não ligados durante a formação Mudstone
(Dunham, 1962) Rocha carbonática suportada pela matriz com menos de 10% de grãos areia ou maior. Pode-se completar incluindo a preposição com, mais um termo composicional. Ex: mudstone com oólitos.

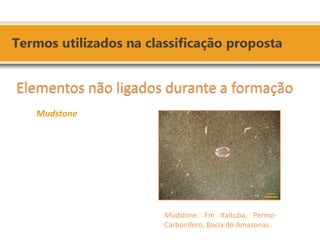

44. Elementos não ligados durante a formação Mudstone
Mudstone. Fm Itaituba, Permo- Carbonífero, Bacia do Amazonas.

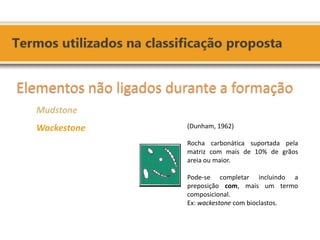

45. Elementos não ligados durante a formação Mudstone Wackestone
(Dunham, 1962)
Rocha carbonática suportada pela matriz com mais de 10% de grãos areia ou maior.
Pode-se completar incluindo a preposição com, mais um termo composicional.
Ex: wackestone com bioclastos.

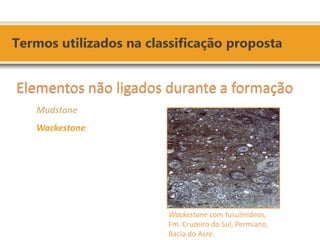

46. Wackestone com fusulinídeos,
Fm. Cruzeiro do Sul, Permiano, Bacia do Acre.
Elementos não ligados durante a formação
Mudstone
Wackestone

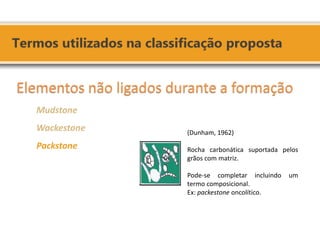

47. Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone
(Dunham, 1962)
Rocha carbonática suportada pelos grãos com matriz.
Pode-se completar incluindo um termo composicional.
Ex: packestone oncolítico.

48. Packstone oncolítico, Fm. Ponta do Mel, Cretáceo, Bacia Potiguar.
Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone

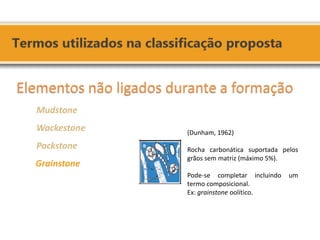

49. Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone
Grainstone
(Dunham, 1962)
Rocha carbonática suportada pelos grãos sem matriz (máximo 5%).
Pode-se completar incluindo um termo composicional.
Ex: grainstone oolítico.

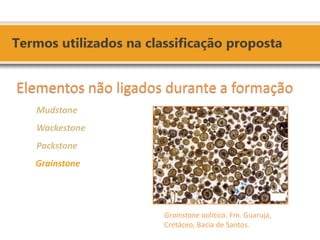

50. Grainstone oolítico. Fm. Guarujá, Cretáceo, Bacia de Santos. Elementos não ligados durante a formação Mudstone Wackestone Packstone Grainstone

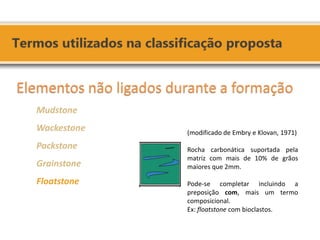

51. Elementos não ligados durante a formação Mudstone Wackestone Packstone Grainstone Floatstone
(modificado de Embry e Klovan, 1971) Rocha carbonática suportada pela matriz com mais de 10% de grãos maiores que 2mm. Pode-se completar incluindo a preposição com, mais um termo composicional. Ex: floatstone com bioclastos.

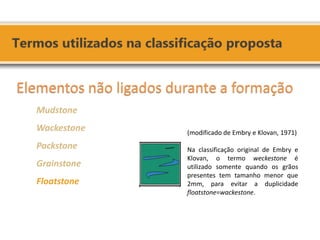

52. Elementos não ligados durante a formação Mudstone Wackestone Packstone Grainstone Floatstone
(modificado de Embry e Klovan, 1971)
Na classificação original de Embry e Klovan, o termo weckestone é utilizado somente quando os grãos presentes tem tamanho menor que 2mm, para evitar a duplicidade floatstone=wackestone.

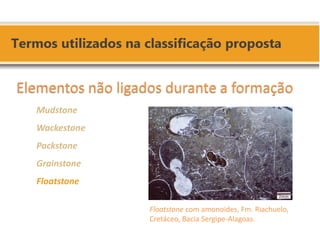

53. Floatstone com amonoides, Fm. Riachuelo, Cretáceo, Bacia Sergipe-Alagoas.
Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone
Grainstone
Floatstone

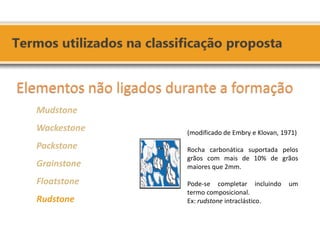

54. Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone
Grainstone
Floatstone
Rudstone
(modificado de Embry e Klovan, 1971)
Rocha carbonática suportada pelos grãos com mais de 10% de grãos maiores que 2mm.
Pode-se completar incluindo um termo composicional.
Ex: rudstone intraclástico.

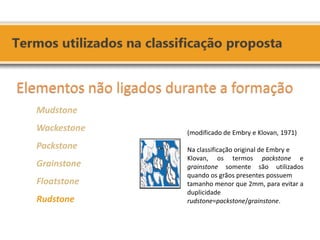

55. Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone
Grainstone
Floatstone
Rudstone
(modificado de Embry e Klovan, 1971)
Na classificação original de Embry e
Klovan, os termos packstone e grainstone somente são utilizados quando os grãos presentes possuem
tamanho menor que 2mm, para evitar a duplicidade
rudstone=packstone/grainstone.

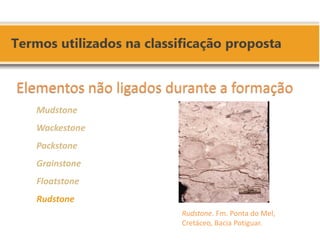

56. Rudstone. Fm. Ponta do Mel, Cretáceo, Bacia Potiguar.
Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone
Grainstone
Floatstone
Rudstone

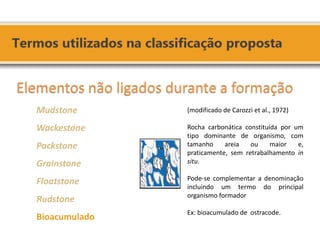

57. Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone
Grainstone
Floatstone
Rudstone
Bioacumulado
(modificado de Carozzi et al., 1972)
Rocha carbonática constituída por um tipo dominante de organismo, com tamanho areia ou maior e, praticamente, sem retrabalhamento in situ.
Pode-se complementar a denominação incluindo um termo do principal organismo formador
Ex: bioacumulado de ostracode.

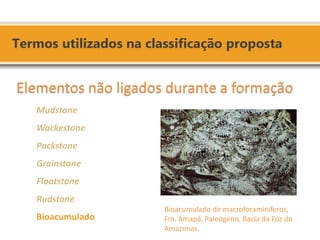

58. Bioacumulado de macroforaminíferos, Fm. Amapá, Paleógeno, Bacia da Foz do Amazonas. Elementos não ligados durante a formação Mudstone Wackestone Packstone Grainstone Floatstone Rudstone Bioacumulado

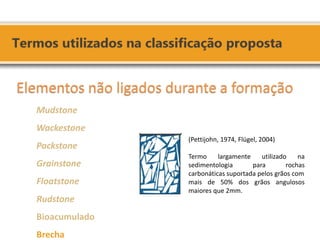

59. Elementos não ligados durante a formação Mudstone Wackestone Packstone Grainstone Floatstone Rudstone Bioacumulado Brecha
(Pettijohn, 1974, Flügel, 2004) Termo largamente utilizado na sedimentologia para rochas carbonáticas suportada pelos grãos com mais de 50% dos grãos angulosos maiores que 2mm.

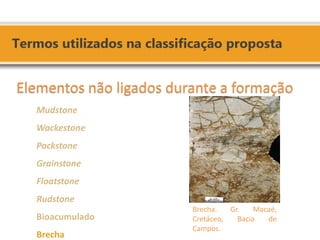

60. Brecha. Gr. Macaé, Cretáceo, Bacia de Campos.
Elementos não ligados durante a formação
Mudstone
Wackestone
Packstone
Grainstone
Floatstone
Rudstone
Bioacumulado
Brecha

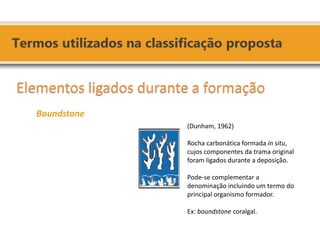

61. (Dunham, 1962) Rocha carbonática formada in situ, cujos componentes da trama original foram ligados durante a deposição. Pode-se complementar a denominação incluindo um termo do principal organismo formador. Ex: boundstone coralgal.
Elementos ligados durante a formação
Boundstone

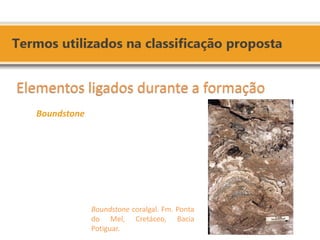

62. Boundstone coralgal. Fm. Ponta do Mel, Cretáceo, Bacia Potiguar.
Elementos ligados durante a formação
Boundstone

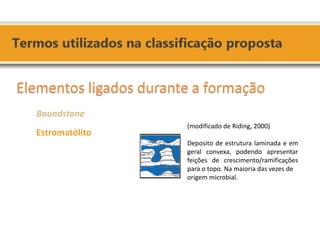

63. (modificado de Riding, 2000)
Deposito de estrutura laminada e em geral convexa, podendo apresentar feições de crescimento/ramificações para o topo. Na maioria das vezes de
origem microbial.
Elementos ligados durante a formação
Boundstone
Estromatólito

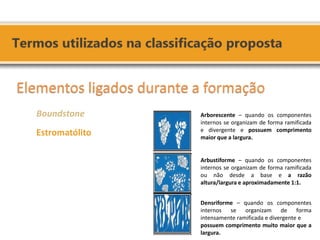

64. Arborescente – quando os componentes internos se organizam de forma ramificada e divergente e possuem comprimento maior que a largura.
Arbustiforme – quando os componentes internos se organizam de forma ramificada ou não desde a base e a razão altura/largura e aproximadamente 1:1.
Densriforme – quando os componentes internos se organizam de forma intensamente ramificada e divergente e
possuem comprimento muito maior que a largura.
Elementos ligados durante a formação
Boundstone
Estromatólito

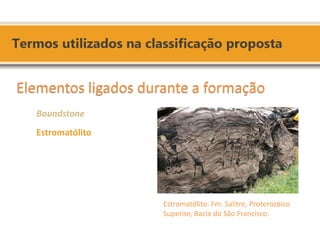

65. Estromatólito. Fm. Salitre, Proterozóico Superior, Bacia do São Francisco. Elementos ligados durante a formação Boundstone Estromatólito

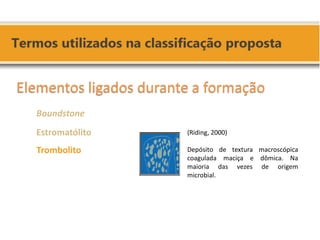

66. (Riding, 2000) Depósito de textura macroscópica coagulada maciça e dômica. Na maioria das vezes de origem microbial. Elementos ligados durante a formação Boundstone Estromatólito Trombolito

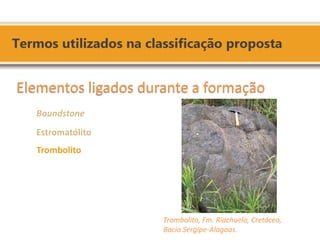

67. Trombolito, Fm. Riachuelo, Cretáceo, Bacia Sergipe-Alagoas.
Elementos ligados durante a formação
Boundstone
Estromatólito
Trombolito

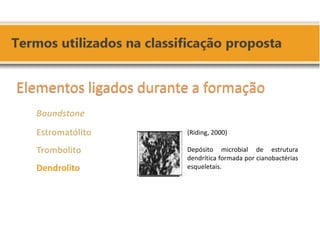

68. (Riding, 2000) Depósito microbial de estrutura dendrítica formada por cianobactérias esqueletais.
Elementos ligados durante a formação
Boundstone
Estromatólito
Trombolito
Dendrolito

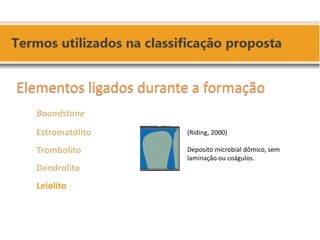

69. (Riding, 2000)
Deposito microbial dômico, sem laminação ou coágulos.
Elementos ligados durante a formação
Boundstone
Estromatólito
Trombolito
Dendrolito
Leiolito

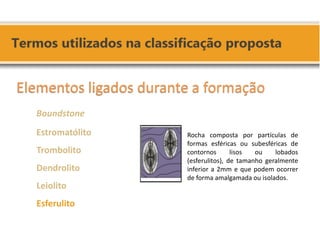

70. Rocha composta por partículas de formas esféricas ou subesféricas de contornos lisos ou lobados (esferulitos), de tamanho geralmente inferior a 2mm e que podem ocorrer de forma amalgamada ou isolados.
Elementos ligados durante a formação
Boundstone
Estromatólito
Trombolito
Dendrolito
Leiolito
Esferulito

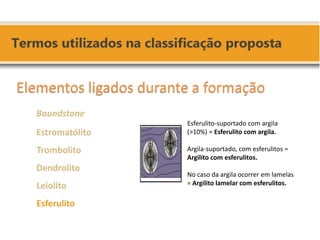

71. Esferulito-suportado com argila (>10%) = Esferulito com argila. Argila-suportado, com esferulitos = Argilito com esferulitos. No caso da argila ocorrer em lamelas = Argilito lamelar com esferulitos.
Elementos ligados durante a formação
Boundstone
Estromatólito
Trombolito
Dendrolito
Leiolito
Esferulito

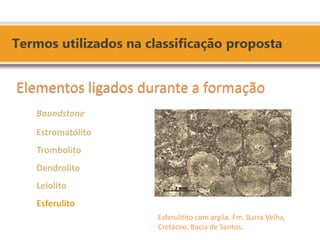

72. Esferulitito com argila. Fm. Barra Velha, Cretáceo, Bacia de Santos.
Elementos ligados durante a formação
Boundstone
Estromatólito
Trombolito
Dendrolito
Leiolito
Esferulito

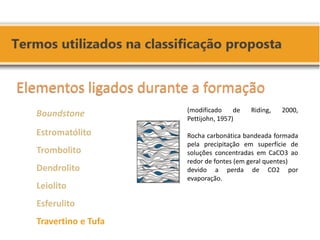

73. (modificado de Riding, 2000, Pettijohn, 1957) Rocha carbonática bandeada formada pela precipitação em superfície de soluções concentradas em CaCO3 ao redor de fontes (em geral quentes) devido a perda de CO2 por evaporação. Elementos ligados durante a formação Boundstone Estromatólito Trombolito Dendrolito Leiolito Esferulito Travertino e Tufa

74. Travertino, origem Tivoli, Itália. Elementos ligados durante a formação Boundstone Estromatólito Trombolito Dendrolito Leiolito Esferulito Travertino e Tufa

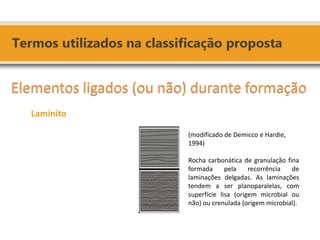

75. (modificado de Demicco e Hardie, 1994) Rocha carbonática de granulação fina formada pela recorrência de laminações delgadas. As laminações tendem a ser planoparalelas, com superfície lisa (origem microbial ou não) ou crenulada (origem microbial).
Elementos ligados (ou não) durante formação
Laminito

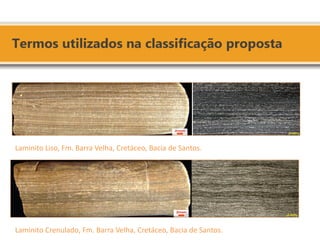

76. Laminito Crenulado, Fm. Barra Velha, Cretáceo, Bacia de Santos.
Laminito Liso, Fm. Barra Velha, Cretáceo, Bacia de Santos.

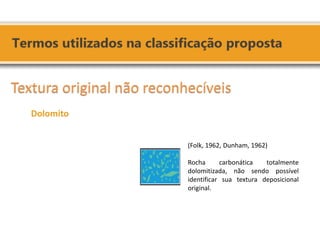

77. (Folk, 1962, Dunham, 1962)
Rocha carbonática totalmente dolomitizada, não sendo possível identificar sua textura deposicional original.
Textura original não reconhecíveis
Dolomito

78. Dolomito. Gr. Macaé, Cretáceo, Bacia de
Campos.
Textura original não reconhecíveis
Dolomito

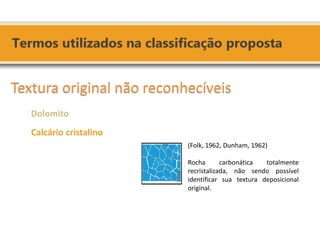

79. (Folk, 1962, Dunham, 1962) Rocha carbonática totalmente recristalizada, não sendo possível identificar sua textura deposicional original.
Textura original não reconhecíveis
Dolomito
Calcário cristalino

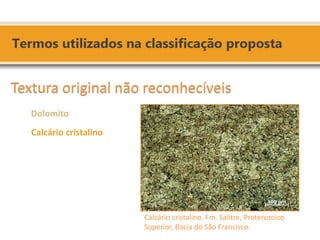

80. Calcário cristalino. Fm. Salitre, Proterozoico
Superior, Bacia do São Francisco.
Textura original não reconhecíveis
Dolomito
Calcário cristalino

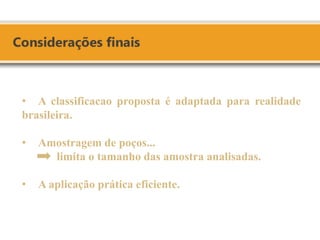

81. •A classificacao proposta é adaptada para realidade brasileira.
•Amostragem de poços... limita o tamanho das amostra analisadas.
•A aplicação prática eficiente.

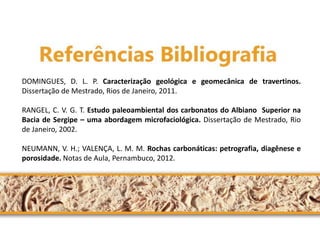

82. DOMINGUES, D. L. P. Caracterização geológica e geomecânica de travertinos. Dissertação de Mestrado, Rios de Janeiro, 2011. RANGEL, C. V. G. T. Estudo paleoambiental dos carbonatos do Albiano Superior na Bacia de Sergipe – uma abordagem microfaciológica. Dissertação de Mestrado, Rio de Janeiro, 2002. NEUMANN, V. H.; VALENÇA, L. M. M. Rochas carbonáticas: petrografia, diagênese e porosidade. Notas de Aula, Pernambuco, 2012.

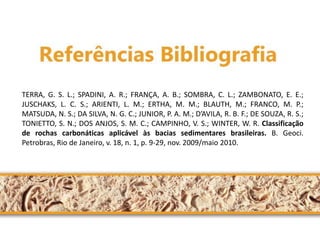

83. TERRA, G. S. L.; SPADINI, A. R.; FRANÇA, A. B.; SOMBRA, C. L.; ZAMBONATO, E. E.; JUSCHAKS, L. C. S.; ARIENTI, L. M.; ERTHA, M. M.; BLAUTH, M.; FRANCO, M. P.; MATSUDA, N. S.; DA SILVA, N. G. C.; JUNIOR, P. A. M.; D’AVILA, R. B. F.; DE SOUZA, R. S.; TONIETTO, S. N.; DOS ANJOS, S. M. C.; CAMPINHO, V. S.; WINTER, W. R. Classificação de rochas carbonáticas aplicável às bacias sedimentares brasileiras. B. Geoci. Petrobras, Rio de Janeiro, v. 18, n. 1, p. 9-29, nov. 2009/maio 2010.
