1. Projeto
A prática das Ciências Exatas e Naturais no viés da
formação de futuros Engenheiros
FINEP
Financiadora de Estudos e Projetos
Ministério da Ciência e Tecnologia
Universidade Estadual do Oeste do Paraná
APMF – WJ - Colégio Estadual Wilson Joffre
FUNDEP – Fundação de Apoio ao Ensino, Extensão
e Pesquisa e Pós-Graduação

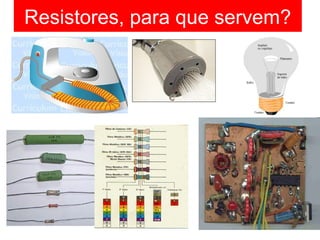

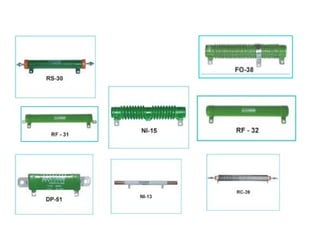

2. Resistores, para que servem?

6. Potenciômetro Linear
Potenciômetro Não-Linear

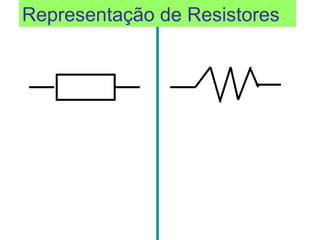

9. Representação de Resistores

11. Cor
1ª
faixa
2ª
faixa
3ª faixa
Multiplic
ador
Tolerância
Coef. de
Temperatura
Preto 0 0 0 ×100
Marrom 1 1 1 ×101
±1% (F) 100 ppm
Vermelho 2 2 2 ×102
±2% (G) 50 ppm
Laranja 3 3 3 ×103
15 ppm
Amarelo 4 4 4 ×104
25 ppm
Verde 5 5 5 ×105
±0.5% (D)
Azul 6 6 6 ×106
±0.25% (C)
Violeta 7 7 7 ×107
±0.1% (B)
Cinza 8 8 8 ×108
±0.05% (A)
Branco 9 9 9
Ouro ±5% (J)
Prata ±10% (K)
Sem cor ±20% (M)

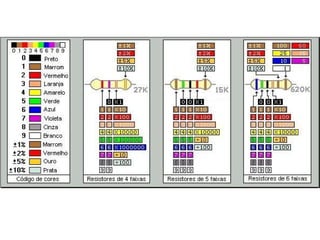

12. Fig. 1 - Código de resistores

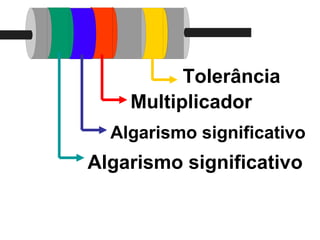

13. Tolerância
Multiplicador
Algarismo significativo
Algarismo significativo

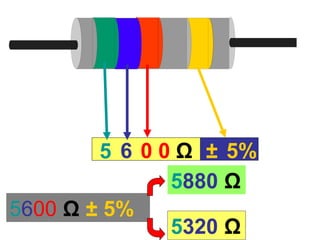

14. 5 6 0 0 Ω ± 5%
5600 Ω ± 5%
5880 Ω
5320 Ω

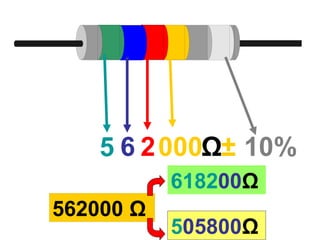

15. 5 6 2 Ω± 10%000
562000 Ω
618200Ω
505800Ω

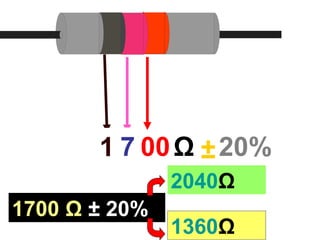

16. 1 7 00Ω ±20%
1700 Ω ± 20%
2040Ω
1360Ω

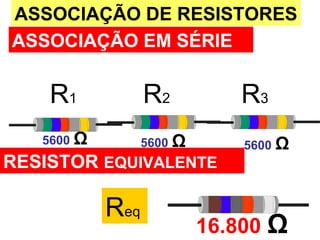

18. R1 R2 R3
ASSOCIAÇÃO DE RESISTORES
ASSOCIAÇÃO EM SÉRIE
16.800 Ω
RESISTOR EQUIVALENTE
5600 Ω 5600 Ω 5600 Ω
Req

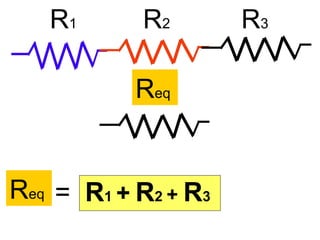

19. R1 R2 R3
Req
Req
R1 + R2 + R3=

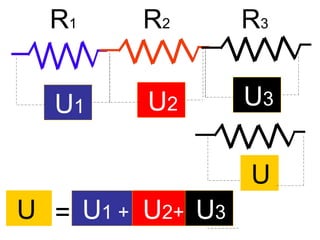

20. R1 R2 R3
U
U
=
U1 U2 U3
U1 + U2+ U3

21. R1 R2 R3i1 i2 i3
i
i = i1= i2 = i3

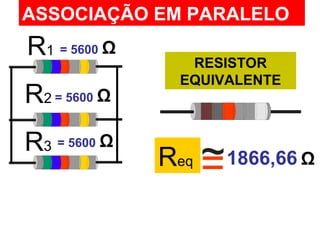

22. R1
R2
R3
ASSOCIAÇÃO EM PARALELO
RESISTOR
EQUIVALENTE
= 5600 Ω
Req
= 5600 Ω
= 5600 Ω
1866,66 Ω~=

23. R1
R2
R3
Req
Req
R1 R2 R3
=
1 1
+
1 1
+

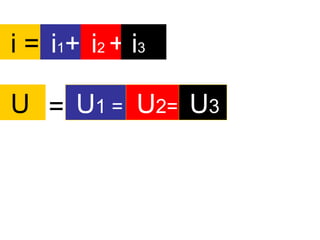

24. i = i1+ i2 + i3
U = U1 = U2= U3

25. FACILITANDO O CÁLCULO
R1 R2 R3
5600 Ω 5600 Ω 5600 Ω
Req = Rnn.

26. Req =
Rn
n
R1
R2
R3
= 5600 Ω
= 5600 Ω
= 5600 Ω
Req =
5600
3
=1866,66 Ω

27. R1
R2
R1
Req =
.R2
R1+R2

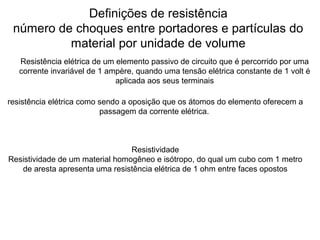

28. Definições de resistência

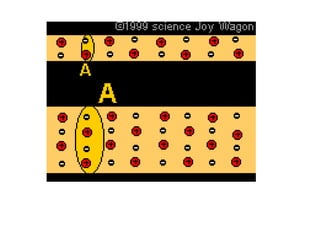

número de choques entre portadores e partículas do
material por unidade de volume
Resistência elétrica de um elemento passivo de circuito que é percorrido por uma
corrente invariável de 1 ampère, quando uma tensão elétrica constante de 1 volt é
aplicada aos seus terminais
Resistividade
Resistividade de um material homogêneo e isótropo, do qual um cubo com 1 metro
de aresta apresenta uma resistência elétrica de 1 ohm entre faces opostos
resistência elétrica como sendo a oposição que os átomos do elemento oferecem a
passagem da corrente elétrica.

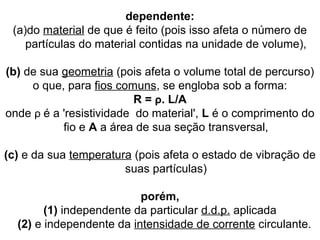

31. dependente:
(a)do material de que é feito (pois isso afeta o número de
partículas do material contidas na unidade de volume),
(b) de sua geometria (pois afeta o volume total de percurso)
o que, para fios comuns, se engloba sob a forma:
R = ρ. L/A
onde ρ é a 'resistividade do material', L é o comprimento do
fio e A a área de sua seção transversal,
(c) e da sua temperatura (pois afeta o estado de vibração de
suas partículas)
porém,
(1) independente da particular d.d.p. aplicada
(2) e independente da intensidade de corrente circulante.
