Radioino
O documento descreve um projeto de automação residencial sem fio utilizando microcontroladores como Arduinos e Raspberry Pi para controlar dispositivos domésticos como lâmpadas e tomadas via internet ou celular. O projeto tem o objetivo de tornar a casa "hackeável" e proporcionar experiência com hardware open-source de forma segura e acessível.
Mais conteúdo relacionado
Radioino
- 1. Radioino Projeto de automaçãoresidencial, sem fio
- 2. Histórico • Formado emCiências da Computação, com mais de 15 anos de experiência em TI • Curso de nível médio em Eletrônica pela Escola Técnica Federal da Paraíba • Não sabia da existência de Micro Controladores até 2010 • Nem do Arduino e nem do Raspberry PI • Decidi iniciar o projeto em Setembro de 2013 • Muita coisa aconteceu desde então… • Sim, eu tenho muito tempo livre.
- 3. Objetivo • Automação domésticade lâmpadas, tomadas, alarmes, etc. • Controlada pela Internet, via celular, etc. • Pervarsividade • Material de Fácil obtenção • DX.com, mercado livre, etc. • Seguro • Aprovação da Esposa • Custo não é realmente um problema • Mas também não vamos exagerar!
- 4. Objetivo Real • Teruma casa “Hackeável” • Experiência em Hardware Open-Source
- 5. Arquitetura • Pequenos computadoresdentro das paredes • Arduinos • Cérebro central • Raspberry pi • Sem Fio • Não queria refazer a fiação da casa • Tem de caber em uma caixinha 4x2 padrão • Facilmente extensível
- 6. O Que éUm MicroControlador? • Um pequeno computador em um único chip • Contém o processador, memória e toda a parte de entrada/saída • Tipicamente embutido dentro de algum dispositivo • Pequeno e de baixo custo
- 7. O Arduino Analog INPUTS Digital IO PWM(3,5, 6, 9, 10, 11) PWR IN USB (to Computer) SCLSDA (I2C Bus) POWER 5V / 3.3V / GND RESET

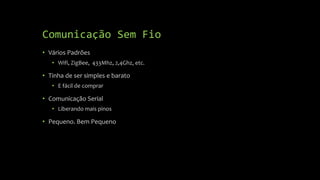

- 9. Comunicação Sem Fio •Vários Padrões • Wifi, ZigBee, 433Mhz, 2,4Ghz, etc. • Tinha de ser simples e barato • E fácil de comprar • Comunicação Serial • Liberando mais pinos • Pequeno. Bem Pequeno
- 10. Transmissão sem Fio •Chip RF1100-232 • 200 Metros (no melhor caso) • Serial • Programação simples • Pequeno
- 11.

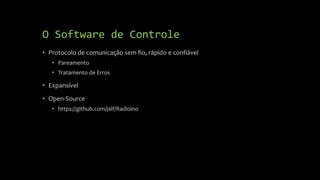

- 12. O Software deControle • Protocolo de comunicação sem fio, rápido e confiável • Pareamento • Tratamento de Erros • Expansível • Open-Source • https://github.com/jalf/Radioino
- 13. Exemplo de Programa- 1 #include <radioino.h> byte inputPins[] = {4,2,3,4,5}; // Digital INPUT pins (first byte is the ports count) byte outputPins[] = {4,6,7,8,9}; // Digital OUTPUT pins (first byte is the ports count) byte analogInputPins[] = {4,4,5,6,7 }; // Analogic INPUT pins (first byte is the ports count) // Initialize the module Radioino module(inputPins, // Module input pins outputPins, // Module output pins analogInputPins // Module analog input pins );
- 14. Exemplo de Programa- 2 void loop() { if (module.receiveCommand()) { if (module.getCommandResult()==RADIOINO_COMMAND_OK) { // Send custom data module.send("my stuff here"); } // end response module.sendResponse(); } }
- 17. Fonte de Energia •Todo o sistema funciona a 5v! • Fonte pequena e confiável • Fator Esposa • DX.com ! • http://www.dx.com/p/isolated-switching-power-supply-module- green-5v-600ma-240410

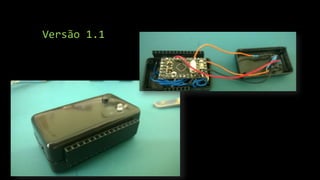

- 18.
- 19. Tomada • Comutador daTomada • Sensor de Temperatura / Humidade • Sensor de Presença
- 20. Interruptor de Luz •Fator Esposa • Manufatura • Sensor de Toque • FreeScale MPR121 (até 6 canais) • Led • Modelo WS2812B – I2c RGB Led
- 21.
- 22. Servidor • Raspberry Pi •Controle de Automação • Acesso via Internet • Servidor de Aplicação
- 23. O Software • Asp.net2.0 • Baseado no projeto Mister House • http://misterhouse.sourceforge.net/ • Pearl -> C# • Versão Mobile
- 24.
- 25.
- 26.
- 27.
