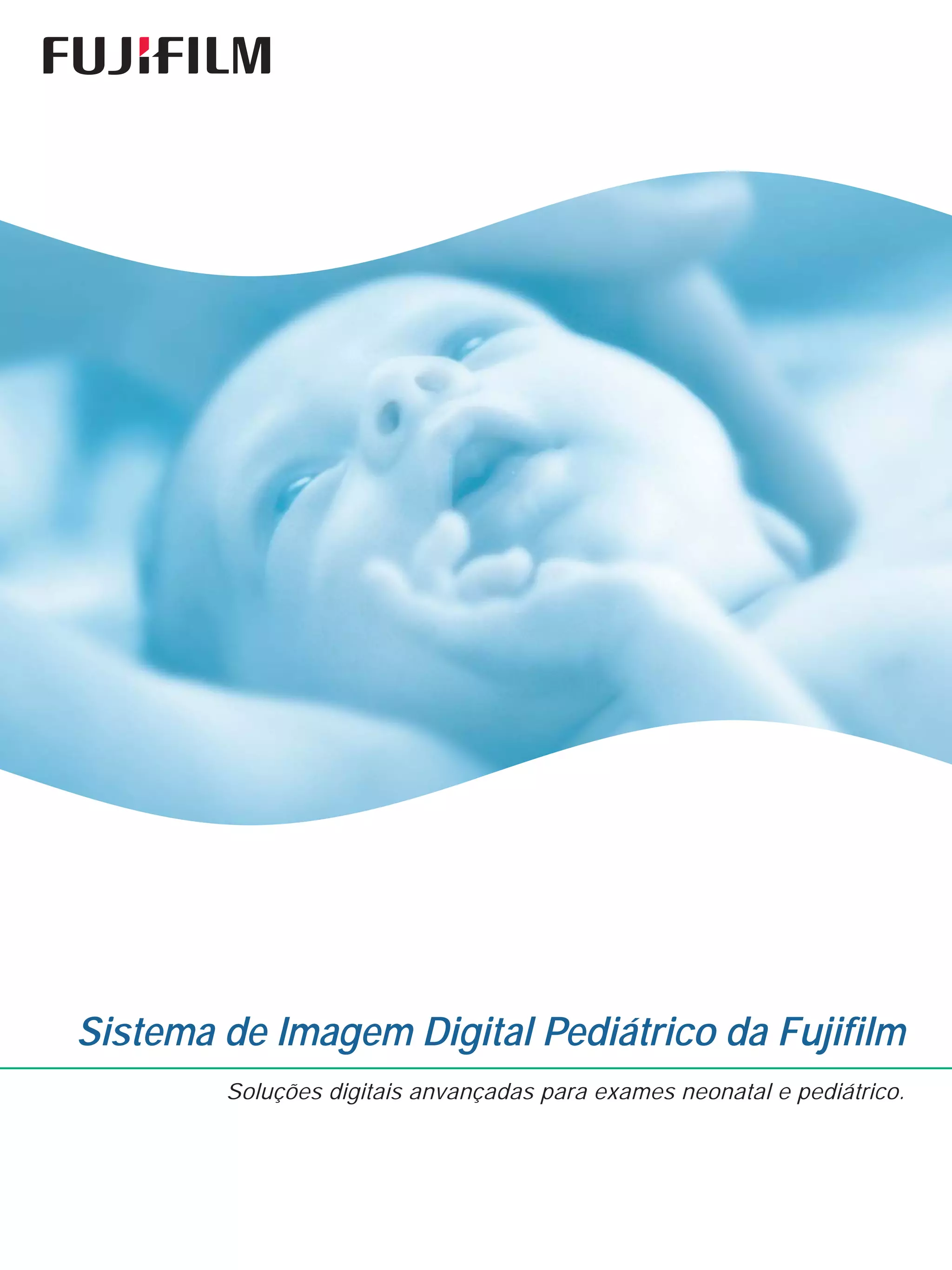

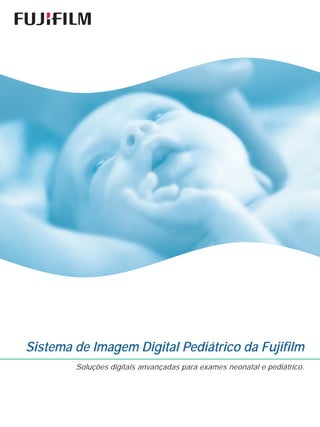

1. Sistema de Imagem Digital Pediátrico da Fujifilm
Soluções digitais anvançadas para exames neonatal e pediátrico.

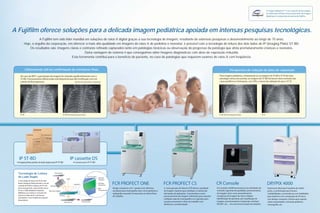

2. A “Image Intelligence™” é um conjunto de tecnologias
do sofisticado software de processamento de imagem
digital que é incorporado ao sistema da Fujifilm.
A Fujifilm oferece soluções para a delicada imagem pediátrica apoiada em intensas pesquisas tecnológicas.
A Fujifilm tem sido líder mundial em soluções de raios-X digital graças a sua tecnologia de imagem, resultante de extensas pesquisas e desenvolvimento ao longo de 70 anos.
Hoje, o orgulho da corporação, em oferecer a mais alta qualidade em imagens de raios-X de pediatria e neonatal, é possível com a tecnologia de leitura dos dois lados do IP (Imaging Plate) ST-BD.
Os resultados são: imagens claras e contraste refinado capturados tanto em patologias torácicas ou observação do progresso da patologia que afeta prematuramente crianças e neonatos.
Outra vantagem do sistema é que conseguimos obter imagens diagnósticas com dose de exposição reduzida.
Esta ferramenta contribui para o benefício do paciente, no caso de patologias que requerem exames de raios-X com freqüência.
Clinicamente útil na confirmação de estruturas finas. Perspectiva de redução de dose de exposição.
No caso do RDS*, a granulação da imagem foi reduzida significantemente com o Para imagem pediátrica, comparando-se as imagens do ST-BD e ST-VI de uma
ST-BD. Processamento diferenciado está disponível para fácil verificação com um patologia crônica do pulmão, as imagens do ST-BD fornecem claro contraste dos
cateter de fina espessura. *Síndrome de desconforto respiratório. vasos periféricos e brônquios, com 30% a menos de radiação do que o ST-VI.
ST-BD ST-BD (Processamento para tórax) ST-BD (30% de redução de dose) ST-VI
IP ST-BD IP cassette DS
Imaging Plate padrão de lado duplo para IP ST-BD Cassete para IP ST-BD
Tecnologia de Leitura Foto Sensor
de Lado Duplo Placa de Imagem
Camada
Laser Protetora
A tecnologia de leitura do IP de lado
duplo (Imaging Plate) permite o uso da
camada de fósforo espessa do IP e da Guia de Luz
Espelho
Camada
de Fósforo FCR PROFECT ONE FCR PROFECT CS CR Console DRYPIX 4000
base transparente, aumentando dessa Base Design compacto com 1 gaveta com altíssima A nova geração de leitores FCR oferece qualidade Um console multifuncional que traz atividades de Impressora ideal para hospitais de médio
forma o DQE (Detective Quantum Placa de Imagem Transparente resolução para mamografia, bem como pediatria e de imagem superior para satisfazer a maioria das controle e garantia de qualidade, processamento porte, a combinação que fornece
Efficiency) ao coletar as emissões de radiografia neonatal. Fornecendo um ótimo fluxo demandas de aplicações. Características como de imagem, bem como procedimentos confiabilidade e conveniência com habilidade
ambos os lados do IP com fatores Emissão de trabalho. processamento de imagem suficientes para suportar complexos de imagem de raios-X digital, para imprimir com a resolução de 50-micra
otimizados e com freqüência espacial
múltiplas salas de mamografia e as 4 gavetas para identificação de paciente, pré visualização de com design compacto. Sistema que suporta
dependente.
Guia de Luz Foto Sensor cassetes aumentam o fluxo de trabalho com imagem, processamento e impressão, interface várias necessidades, incluindo pediatria,
eficiência e produtividade. DICOM , etc. – em uma única estação de trabalho. mamografia, etc.

3. Especificações do Sistema de Imagem Digital para Pediatria.
FCR PROFECT ONE FUJIFILM FCR PROFECT CS
Componentes Padrão: • FCR Profect One leitor de imagem ( Modelo: CR-IR 368). • FCR PROFECT CS Leitor de imagem (Modelo: CR-IR 363)
• AC Cabo de Força. • AC Cabo de Força
• CR Console Plus (vendido separadamente) • CR Console Plus (vendido separadamente)
IP e Cassete: Placa de Fósforo IP: Placa de Fósforo IP:
• Tipo ST-BD para leitura dupla da imagem: 18 x 24 cm e 24 x 30 cm • Tipo ST-BD para leitura dupla da imagem: 18 x 24 cm e 24 x 30 cm
Cassete para a leitua dupla nos tamanhos: 18 x 24 cm e 24 x 30 cm Cassete para a leitua dupla nos tamanhos: 18 x 24 cm e 24 x 30 cm
Capacidade de Processamento: Cassete IP: Cassete IP:
• Por hora em alta resolução, em dois tamanhos: • Por hora em alta resolução, em dois tamanhos:
ST-BD 18 x 24 cm (48 IP) ST-BD 18 x 24 cm (80 IP)
ST-BD 24 x 30 cm (42 IP) ST-BD 24 x 30 cm (65 IP)
• Tempo de impressão na DRYPIX 7000 (18 x 24 cm ST-BD): 140 seg. • Tempo de impressão na DRYPIX 7000 (18 x 24 cm ST-BD): 140 seg.
• Tempo de visualização no CR Console (18 x 24 cm ST-BD): 50 seg. • Tempo de visualização no CR Console (18 x 24 cm ST-BD): 50 seg.
Número de gavetas: 1 4
Escala de Cinzas: 12 bits 12 bits
Dimensões (L x A x P): 655 x 740 x 1330 mm 655 x 740 x 1480 mm
Peso: 240 kg 285 kg
Alimentação: AC 120-240V 10% (50-60Hz). Monofásico 7A (max) AC 120-240V 10% (50-60Hz). Monofásico 7A (max)
DRYPIX 4000 impressora a laser a seco FUJIFILM
Filme utilizado: Filme DI-HL (base azul) nos tamanhos
20 x 25 cmx 26 x 36 cm e 35 x 43 cm
Bandeja de filmes: Até 2
Carregamento de filme: Carregamento à luz do dia
Capacidade de Processamento
160 (20 x 25 cm), 160 (26 x 36 cm) e 110 (35 x 43 cm)
(filmes por hora, padrão ou
alta resolução):
Escala de Cinzas: 14 bits
Tamanho do Pixel: 100/50 microns selecionável para todos os tamanhos.
Canais de Entrada: Canal de rede DICOM
Memória da Imagem: Padrão 256MB (512MB opcional)
Ajuste de Densidade: Ajuste automático de Densidade
Classificador Opcional: 4 bins
Dimensõess (L x A x A): 600 X 585 X 1040 mm
Peso: 130 kg
Alimentação: AC 200-240 (50-60Hz). Monofásico 6A
R A D I O G R A F I A CO M P U TA D O R I Z A DA C R CO N S O L E DA F U J I F I L M
Controle de Qualidade e estação de trabalho de identificação de paciente para FCR.
• Software opcional: DICOM MWLM, DICOM MPPS, DICOM CR Storage SOP,
DICOM Storage Commitment, DICOM MG Storage, DICOM Print, Electronic shutter,
Image composition, MFP, PEM, GPR entre outros.
Especificações sujeitas a alterações sem aviso prévio.
