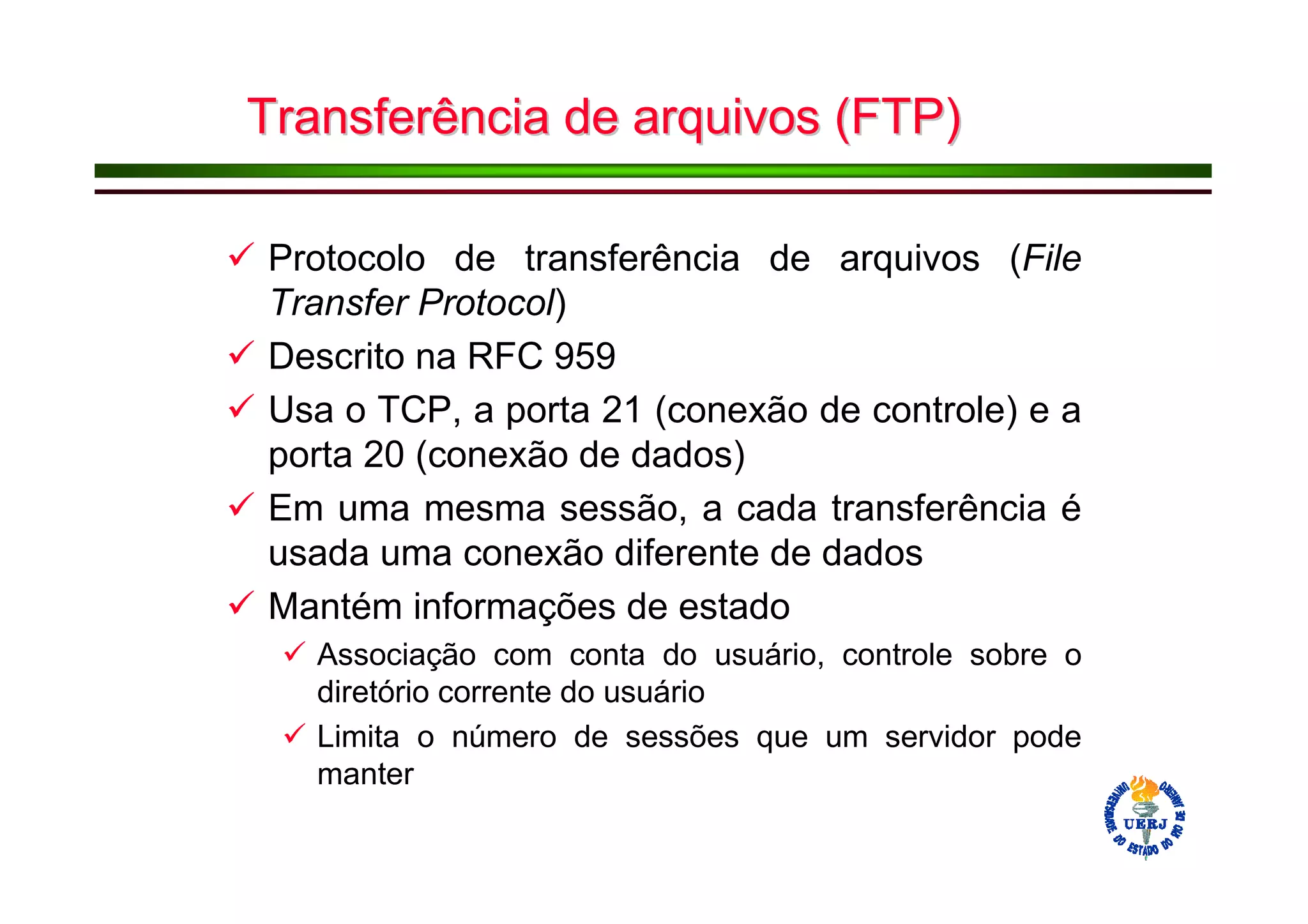

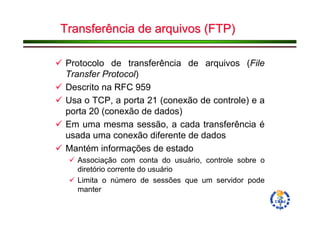

1. Transferência de arquivos (FTP)
Protocolo de transferência de arquivos (File
Transfer Protocol)
Descrito na RFC 959
Usa o TCP, a porta 21 (conexão de controle) e a
porta 20 (conexão de dados)
Em uma mesma sessão, a cada transferência é
usada uma conexão diferente de dados
Mantém informações de estado
Associação com conta do usuário, controle sobre o
diretório corrente do usuário
Limita o número de sessões que um servidor pode
manter

2. Transferência de arquivos (FTP)
Funcionamento do FTP (fonte: Kurose)

3. Transferência de arquivos (FTP)
Comandos enviados em ASCII (7 bits)
Exemplos de comandos
USER <username>
PASS <password>
LIST
RETR <filename>
STOR <filename>

4. Correio eletrônico
Sistema de correio da Internet composto de
Agentes de usuário
Servidores de correio ou agentes de transferência de
mensagens
Protocolo simples de transferência de correio (Simple
Mail Transfer Protocol – SMTP)
Protocolos de acesso a correio

5. Analogia com a correspondência por correio (fonte: Kurose)

6. Correio eletrônico
Agentes de usuário
Permitem que usuários leiam, respondam,
encaminhem, salvem e editem mensagens
Ex.: Outlook, Eudora, Thunderbird, Mutt
Servidores de correio
Armazenam as mensagens
Se comunicam para realizar a transferência das
mensagens

7. Correio eletrônico
SMTP
Transfere mensagens entre servidores de correio
Transfere mensagens do agente de usuário para um
servidor de correio
Daemon do sistema (processo executado em segundo
plano)
Protocolos de acesso a correio
Transferem mensagens do servidor de correio para o
agente de usuário

8. Correio eletrônico
Sistema de correio da Internet

9. Correio eletrônico - SMTP
Descrito na RFC 2821
Usa o TCP e a porta 25
Mensagens enviadas em ASCII (7 bits)
Uso de extensão ou de codificação para 8 bits
Comunicação entre um cliente SMTP
(transmissor) e um servidor SMTP (receptor)
Comunicação entre os servidores pode ser
direta ou indireta

10. Correio eletrônico - SMTP
Funcionamento do SMTP (fonte: Kurose)

11. Correio eletrônico - SMTP
Utiliza comandos para fazer a comunicação
entre servidores
Exemplos de comandos
HELO
MAIL FROM
RCPT TO
DATA
QUIT
VRFY

12. Exemplo de interação (telnet servidor.br 25)
S: 220 servidor.br
C: HELO cliente.br
S: 250 Hello cliente.br, pleased to meet you
C: MAIL FROM: <usuario@cliente.br>
S: 250 usuario@cliente.br... Sender ok
C: RCPT TO: <usuario@servidor.br>
S: 250 usuario@servidor.br ... Recipient ok
C: DATA
S: 354 Enter mail, end with "." on a line by itself
C: From: usuario@cliente.br
C: To: usuario@servidor.br
C: Subject: Teste
C:
C: Teste de envio de correio.
C: .
S: 250 Message accepted for delivery
C: QUIT
S: 221 servidor.br closing connection

13. Correio eletrônico
Correio eletrônico formado por
Envelope
Encapsula uma mensagem
Contém as informações necessárias para o transporte da
mensagem
Como no correio comum
Mensagem
Composta por cabeçalho e corpo

14. Exemplo de interação (telnet servidor.br 25)
S: 220 servidor.br
C: HELO cliente.br
S: 250 Hello cliente.br, pleased to meet you
C: MAIL FROM: <usuario@cliente.br>
S: 250 usuario@cliente.br... Sender ok
C: RCPT TO: <usuario@servidor.br>
S: 250 usuario@servidor.br ... Recipient ok
C: DATA
S: 354 Enter mail, end with "." on a line by itself
C: From: usuario@cliente.br
C: To: usuario@servidor.br
C: Subject: Teste
C:
C: Teste de envio de correio.
C: .
S: 250 Message accepted for delivery
C: QUIT
S: 221 servidor.br closing connection

15. Correio eletrônico
Correio eletrônico formado por
Mensagem
Campos de cabeçalho
Exemplos:
From:
To:
Subject:
Received:
Corpo
Só diz respeito ao destinatário

16. Exemplo de mensagem
Received: from cliente.br by servidor.br; 16 Jul 06 10:30:01
GMT
Received: from maquina.cliente.br by cliente.br; 16 Jul 06
10:29:58 GMT
From: usuario@cliente.br
To: usuario@servidor.br
Subject: Teste
Teste de envio de correio.

17. Envelopes e mensagens (fonte: Tanenbaum)

18. Correio eletrônico - MIME
Todos os objetos são colocados em uma única
mensagem
RFC 822 não prevê o envio de imagens, áudio e
vídeo
Solução → Estender o cabeçalho
Extensões multiuso do correio da Internet
(Multipurpose Internet Mail Extensions – MIME)
Definido nas RFCs 2045 e 2046
Exemplos de novas linhas de cabeçalhos
Content-Type:
Content-Transfer-Encoding:

19. Correio eletrônico - MIME
Exemplo de mensagem MIME (fonte: Kurose)
From: alice@crepes.fr
To: bob@hamburger.edu
Subject: Picture of yummy crepe.
MIME-Version: 1.0
Content-Transfer-Encoding: base64
Content-Type: image/jpeg
base64 encoded data .....
.........................
......base64 encoded data

20. Correio eletrônico
Comunicação entre o agente do usuário e o
servidor de correio
Envio de mensagem: uso do SMTP
Leitura de mensagem: uso de protocolo de acesso ao
correio
Protocolos de acesso a correio mais comuns
POP3
IMAP
HTTP

21. Correio eletrônico
Protocolos de correio eletrônico (fonte: Kurose)

22. Correio eletrônico - POP3
Protocolo de correio (Post Office Protocol –
POP) versão 3
Definido na RFC 1939
Usa o TCP e a porta 110
Modos
Ler e apagar do servidor
Divide as mensagens entre as máquinas usadas para
acessar o correio
Ler e guardar no servidor

23. Correio eletrônico - POP3
Exemplos de comandos
User <username>
Pass <password>
List
Retr <message number>
Dele <message number>
Quit
Não provê um meio para o usuário criar pastas
remotas e designar mensagens a elas

24. Correio eletrônico - IMAP
Protocolo de acesso a correio de Internet
(Internet Mail Access Protocol – IMAP)
Definido na RFC 2060
Usa o TCP e a porta 143
Provê comandos que permitem que usuários
Criem pastas
Transfiram mensagens de uma para outra
Agente do usuário pode obter componentes de
mensagens

25. Correio eletrônico
Comparação do POP3 com o IMAP (fonte: Tanenbaum)

26. Web
Teia de alcance mundial (World Wide Web –
WWW)
Web composta de
Agentes de usuário para a Web (browsers)
Servidores Web
Protocolo de transferência de hipertexto (HyperText
Transfer Protocol – HTTP)

27. Web
Partes do modelo da Web (fonte: Tanenbaum)

28. Web - HTTP
Descrito nas RFCs 1945 e 2616
Usa o TCP e a porta 80
Provê comandos que permitem que usuários
Requisitem páginas Web
Enviem páginas Web
Enviem dados a um servidor
Servidor não armazena informação de estado

29. Web - HTTP
Usa dois tipos de conexões (configurável no
browser)
Não persistentes
Único objeto enviado por uma conexão TCP
Maior alocação de recursos (buffers, variáveis etc.)
Persistentes
Mais atual
Vários objetos podem ser enviados por uma conexão
TCP
Pode-se usar conexões em série ou paralelas
Configurável no browser

30. Web - HTTP - mensagens
Dois tipos de mensagens
Requisição
Resposta
Usam ASCII

31. Web - HTTP - mensagens de requisição
Exemplos de comandos (métodos)
GET
Mais utilizado
POST
Corpo da entidade contém dados digitados em um
formulário
HEAD
Não manda o objeto requisitado
Usado para depuração
PUT
Para enviar objetos ao servidor
DELETE
Para apagar objetos do servidor

32. Web - HTTP - mensagens de requisição
Exemplo de mensagem de requisição (fonte: Kurose)
GET /somedir/page.html HTTP/1.1
Host: www.someschool.edu
Connection: close
User-agent: Mozilla/4.0
Accept-language:fr

33. Web - HTTP - mensagens de requisição
Formato geral das mensagens de requisição HTTP (fonte: Kurose)

34. Web - HTTP - mensagens de resposta
Corpo da entidade contém a página
Servidor também envia um código de estado
Exemplos de códigos
200 OK
301 Moved Permanently
304 Not Modified
400 Bad Request
404 Not Found
505 HTTP Version Not Supported

35. Web - HTTP - mensagens de resposta
Exemplo de mensagem de resposta (fonte: Kurose)
HTTP/1.1 200 OK
Connection: close
Date: Thu, 03 Jul 2003 12:00:15 GMT
Server: Apache/1.3.0 (Unix)
Last-Modified: Sun, 5 May 2003 09:23:24 GMT
Content-Length: 6821
Content-Type: text/html
data data data data data ...

36. Web - cookies
Usados na interação usuário-servidor
Servidor HTTP não tem estado
Importante conhecer algumas características do
usuário
Para restringir acesso de usuário
Para apresentar conteúdo em função da identidade do
usuário
Outros
Definidos na RFC 2109
Boa parte dos sites atuais usam cookies

37. Web - cookies
Cookie composto de
Linha de cabeçalho de cookie na mensagem de
resposta HTTP
Linha de cabeçalho de cookie na mensagem de
requisição HTTP
Arquivo de cookies mantido no sistema final do usuário
e gerenciado pelo browser
Banco de dados de apoio no site Web

38. Web - cookies
Exemplo de uso de cookies (fonte: Kurose)
Cliente Servidor
Cookie file usual HTTP request servidor
ebay: 8734 msg cria o ID 1678
usual HTTP response +
Set-cookie: 1678 para o usuário
Cookie file
usual HTTP request msg
amazon: 1678 especificação o
cookie: 1678
do cookie acess
ebay: 8734
usual HTTP response
o s
es
Uma semana depois: msg
ac
Cookie file usual HTTP request
especificação
amazon: 1678 msg
do cookie
ebay: 8734 usual HTTP 1678
cookie: response
msg

39. Web - cookies
Podem ser considerados violação de privacidade
Por exemplo, pode-se montar um perfil do
comportamento de um usuário

40. Web - cache
Cache Web ou servidor proxy
Atende requisições HTTP em nome de um
servidor Web de origem
Usado principalmente por duas razões
Diminuir o tempo de resposta a uma requisição Web
Reduzir o tráfego na Internet
Cache pode estar em
ISPs
Universidades
Laboratórios
Local
Configuração feita no browser do usuário

41. Web - cache
Exemplo de cache hierárquico (fonte: Tanenbaum)

42. Web - cache
Objeto armazenado inclui a data da última
modificação
Funcionamento
Cliente envia o pedido de um objeto para o cache
Se o cache possui o objeto, envia o objeto ao cliente
Se não, solicita o objeto do servidor original, armazena
o objeto e o envia ao cliente
Ex.: Kurose pag. 79
Cache pode saber se os objetos estão
atualizados usando um “GET condicional”
GET + cabeçalho If-Modified-Since:
