O documento descreve testes realizados em transformadores para determinar seus seis parâmetros. O teste em vazio mede a resistência dos enrolamentos e o teste de circuito aberto mede a perda do núcleo e a reatância de magnetização. O teste de curto-circuito determina a reatância de dispersão dos enrolamentos primário e secundário.

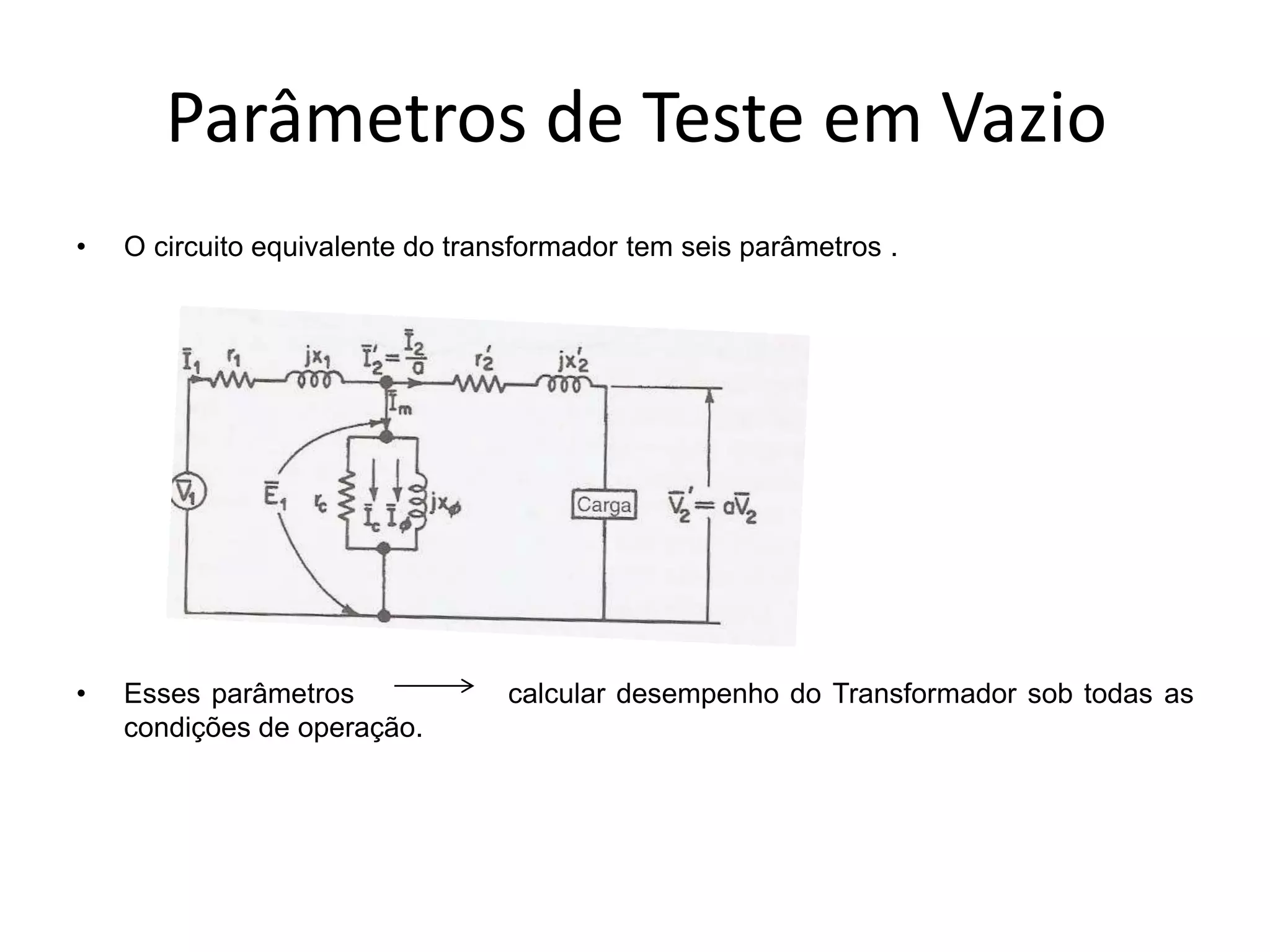

1. Parâmetros de Teste em Vazio
• O circuito equivalente do transformador tem seis parâmetros .
• Esses parâmetros calcular desempenho do Transformador sob todas as
condições de operação.

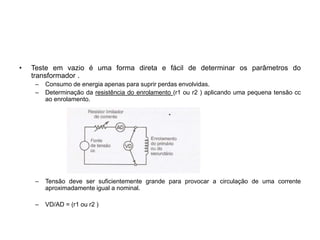

2. • Teste em vazio é uma forma direta e fácil de determinar os parâmetros do
transformador .
– Consumo de energia apenas para suprir perdas envolvidas.
– Determinação da resistência do enrolamento (r1 ou r2 ) aplicando uma pequena tensão cc
ao enrolamento.
– Tensão deve ser suficientemente grande para provocar a circulação de uma corrente
aproximadamente igual a nominal.
– VD/AD = (r1 ou r2 )

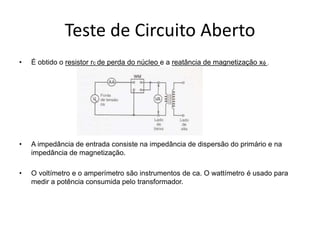

3. Teste de Circuito Aberto
• É obtido o resistor rc de perda do núcleo e a reatância de magnetização xf .
• A impedância de entrada consiste na impedância de dispersão do primário e na
impedância de magnetização.
• O voltímetro e o amperímetro são instrumentos de ca. O wattímetro é usado para
medir a potência consumida pelo transformador.

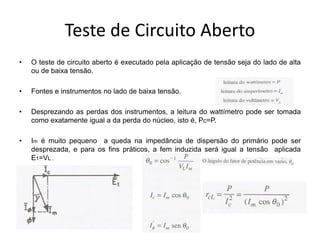

4. Teste de Circuito Aberto
• O teste de circuito aberto é executado pela aplicação de tensão seja do lado de alta
ou de baixa tensão.
• Fontes e instrumentos no lado de baixa tensão.
• Desprezando as perdas dos instrumentos, a leitura do wattímetro pode ser tomada
como exatamente igual a da perda do núcleo, isto é, Pc=P.
• Im é muito pequeno a queda na impedância de dispersão do primário pode ser
desprezada, e para os fins práticos, a fem induzida será igual a tensão aplicada
E1=VL .
•

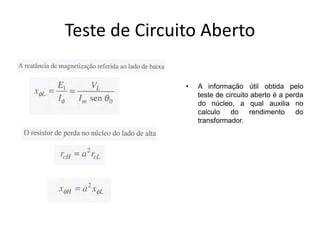

5. Teste de Circuito Aberto
• A informação útil obtida pelo
teste de circuito aberto é a perda
do núcleo, a qual auxilia no
calculo do rendimento do
transformador.

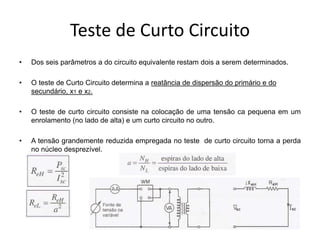

6. Teste de Curto Circuito
• Dos seis parâmetros a do circuito equivalente restam dois a serem determinados.
• O teste de Curto Circuito determina a reatância de dispersão do primário e do
secundário, x1 e x2.
• O teste de curto circuito consiste na colocação de uma tensão ca pequena em um
enrolamento (no lado de alta) e um curto circuito no outro.
• A tensão grandemente reduzida empregada no teste de curto circuito torna a perda
no núcleo desprezível.

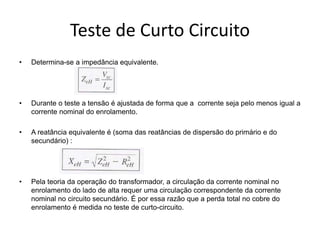

7. Teste de Curto Circuito
• Determina-se a impedância equivalente.
• Durante o teste a tensão é ajustada de forma que a corrente seja pelo menos igual a
corrente nominal do enrolamento.
• A reatância equivalente é (soma das reatâncias de dispersão do primário e do
secundário) :
• Pela teoria da operação do transformador, a circulação da corrente nominal no
enrolamento do lado de alta requer uma circulação correspondente da corrente
nominal no circuito secundário. É por essa razão que a perda total no cobre do
enrolamento é medida no teste de curto-circuito.
