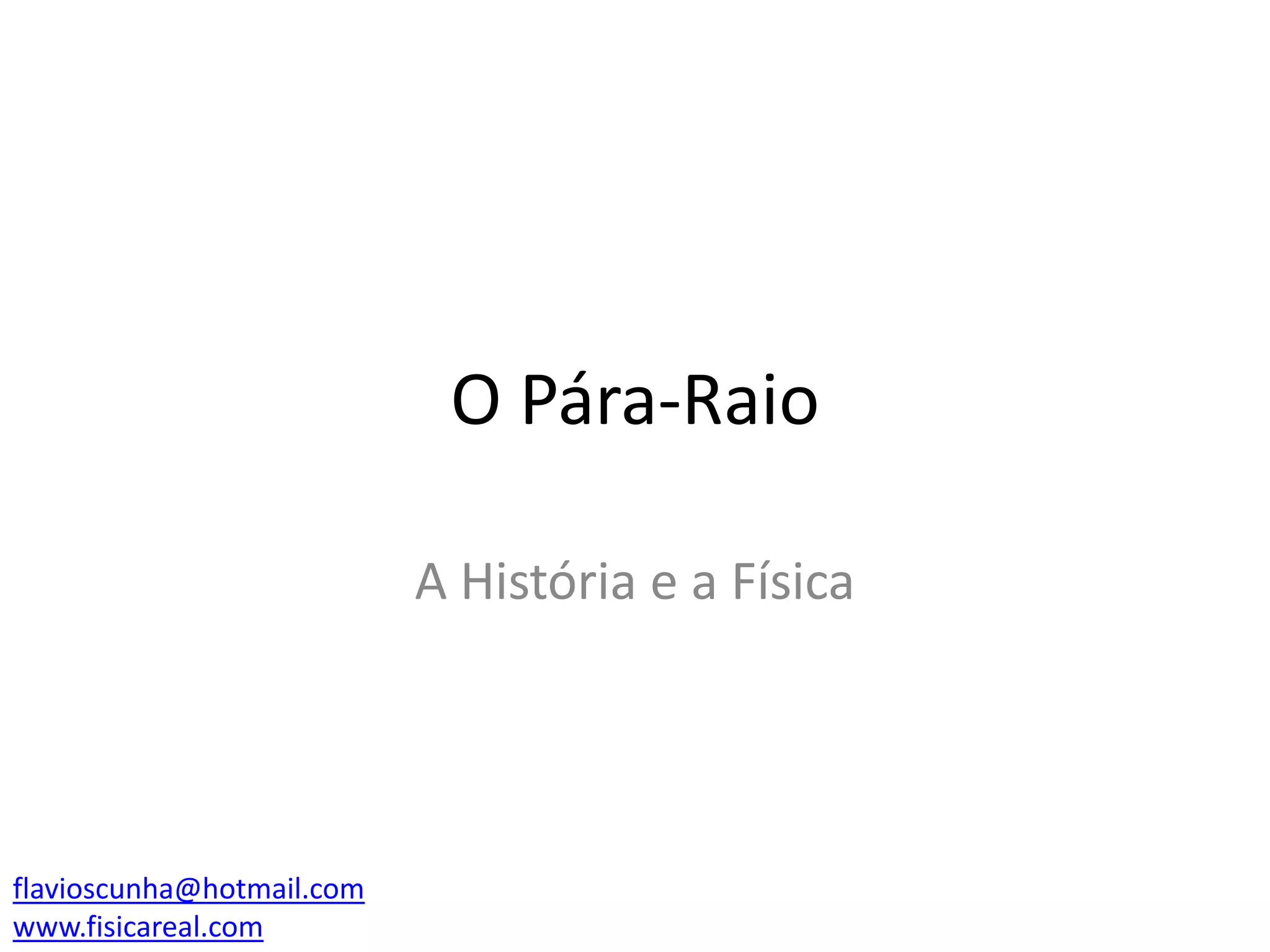

1. O Pára-Raio
A História e a Física
flavioscunha@hotmail.com
www.fisicareal.com

2. A pipa de Benjamin Franklin
• Primeiro, Franklin
demonstrou que o raio
nada mais era do que
uma faísca elétrica de
uma nuvem positiva para
a Terra negativa, ou viceversa.
flavioscunha@hotmail.com
www.fisicareal.com

3. A Experiência
• Na linha do pipa, próximo a
uma haste de metal,
Franklin pendurou uma
chave metálica. Quando a
pipa estava próxima da
base da nuvem, notou que
pulavam faíscas da chave
para a haste (1752).
• Obs.: não faça isso em casa!
flavioscunha@hotmail.com
www.fisicareal.com
Faísca
Chave
pendurada
na linha
Haste

4. Detalhe da experiência
flavioscunha@hotmail.com
www.fisicareal.com

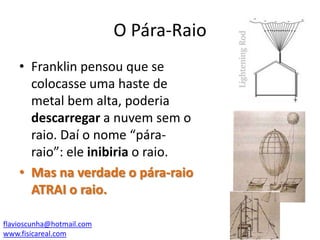

5. O Pára-Raio
• Franklin pensou que se
colocasse uma haste de
metal bem alta, poderia
descarregar a nuvem sem o
raio. Daí o nome “páraraio”: ele inibiria o raio.
• Mas na verdade o pára-raio
ATRAI o raio.
flavioscunha@hotmail.com
www.fisicareal.com

6. Por que tem ter ponta?
• Controvérsia na época de Franklin: o pára-raio
tem que ser em ponta ou outra forma?
flavioscunha@hotmail.com
www.fisicareal.com

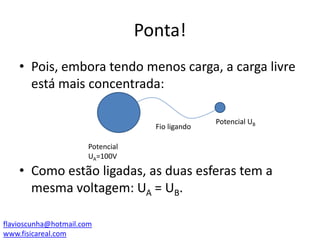

7. Ponta!
• Pois, embora tendo menos carga, a carga livre
está mais concentrada:
Fio ligando
Potencial UB
Potencial
UA=100V
• Como estão ligadas, as duas esferas tem a
mesma voltagem: UA = UB.
flavioscunha@hotmail.com
www.fisicareal.com

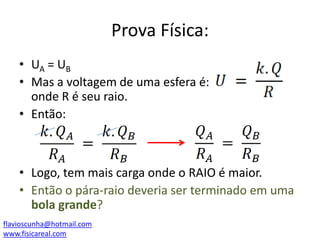

8. Prova Física:
• UA = UB
• Mas a voltagem de uma esfera é:
onde R é seu raio.
• Então:
• Logo, tem mais carga onde o RAIO é maior.
• Então o pára-raio deveria ser terminado em uma
bola grande?
flavioscunha@hotmail.com
www.fisicareal.com

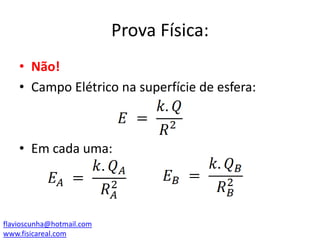

9. Prova Física:
• Não!
• Campo Elétrico na superfície de esfera:
• Em cada uma:
flavioscunha@hotmail.com
www.fisicareal.com

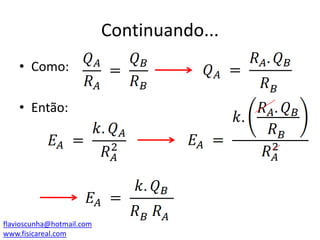

10. Continuando...
• Como:
• Então:
flavioscunha@hotmail.com
www.fisicareal.com

11. Continuando...
• Mas:
• Então compare com:
• Quem é maior, sabendo que RA > RB?
flavioscunha@hotmail.com
www.fisicareal.com

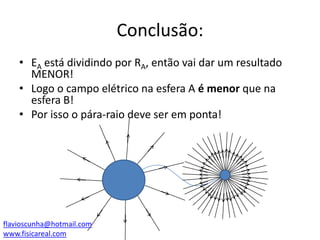

12. Conclusão:
• EA está dividindo por RA, então vai dar um resultado
MENOR!
• Logo o campo elétrico na esfera A é menor que na
esfera B!
• Por isso o pára-raio deve ser em ponta!
