Nr20 avancado final

Norma
Regulamentadora
20
– Segurança
e
Saúde
no
Trabalho
com
Inflamáve
is
e
Combustíve
is
CURSO
AVAN
ÇADO
I

Sest - Serviço Social do Transporte
Senat - Serviço Nacional de Aprendizagem do Transporte
NORMA REGULAMENTADORA 20 – SEGURANÇA E SAÚDE NO TRABALHO
COM INFLAMÁVEIS E COMBUSTÍVEIS
CURSO AVANÇADO I
Caderno do Aluno
Dezembro de 2014
Fale com o SEST/SENAT
0800.7282891
www.sestsenat.org.br
Norma Regulamentadora 20 – segurança e saúde no
trabalho com inflamáveis e combustíveis : curso
avançado I. – Brasília : SEST/SENAT, 2015.
70 p. : il.
1.Combustível líquido. 2. Inflamáveis. 3. Segurança
do trabalho. I. Serviço Social do Transporte. II. Serviço
Nacional de Aprendizagem do Transporte.
CDU 66.06:331.45

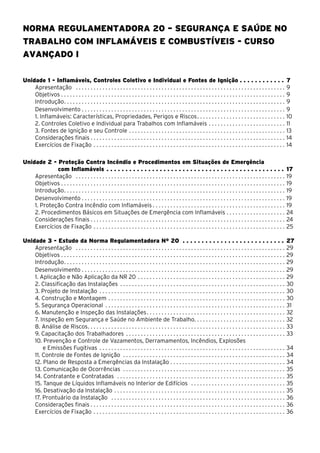

Norma Regulamentadora 20 – Segurança e Saúde no
Trabalho com Inflamáveis e Combustíveis - Curso
avançado I
Unidade 1 - Inflamáveis, Controles Coletivo e Individual e Fontes de Ignição . . . . . . . . . . . . 7
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Desenvolvimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1. Inflamáveis: Características, Propriedades, Perigos e Riscos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2. Controles Coletivo e Individual para Trabalhos com Inflamáveis. . . . . . . . . . . . . . . . . . . . . . . . . . . 11

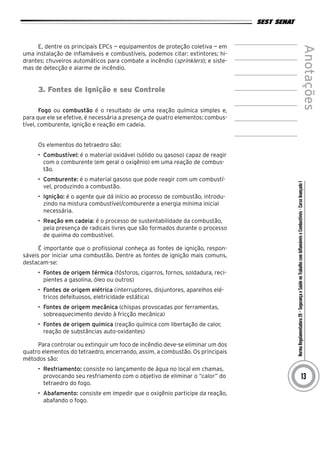

3. Fontes de Ignição e seu Controle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Considerações finais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

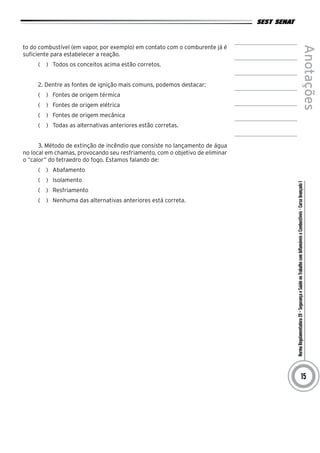

Exercícios de Fixação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

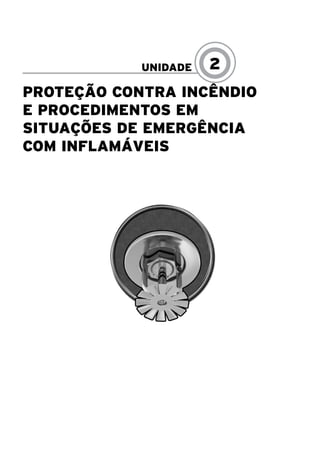

Unidade 2 - Proteção Contra Incêndio e Procedimentos em Situações de Emergência
com Inflamáveis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1. Proteção Contra Incêndio com Inflamáveis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

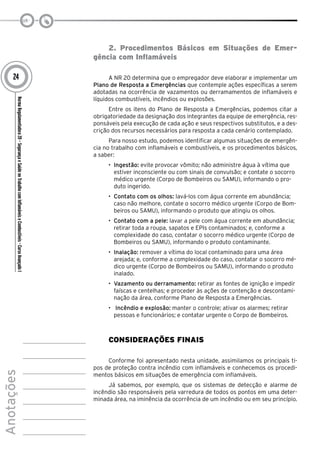

2. Procedimentos Básicos em Situações de Emergência com Inflamáveis. . . . . . . . . . . . . . . . . . . . . 24

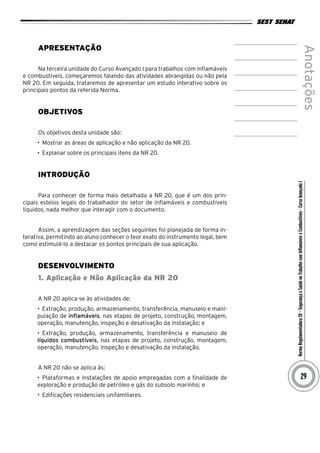

Unidade 3 - Estudo da Norma Regulamentadora Nº 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
1. Aplicação e Não Aplicação da NR 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2. Classificação das Instalações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3. Projeto de Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4. Construção e Montagem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

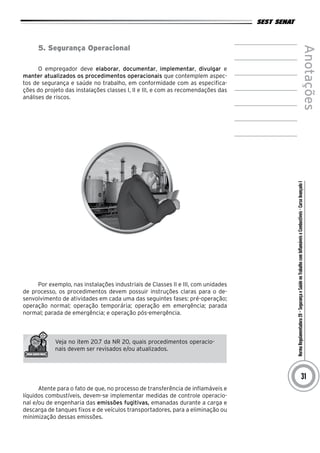

5. Segurança Operacional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
6. Manutenção e Inspeção das Instalações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
7. Inspeção em Segurança e Saúde no Ambiente de Trabalho. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
8. Análise de Riscos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
9. Capacitação dos Trabalhadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
10. Prevenção e Controle de Vazamentos, Derramamentos, Incêndios, Explosões
e Emissões Fugitivas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
11. Controle de Fontes de Ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
12. Plano de Resposta a Emergências da Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

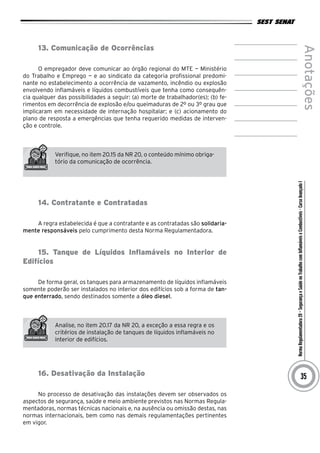

13. Comunicação de Ocorrências . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
14. Contratante e Contratadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
15. Tanque de Líquidos Inflamáveis no Interior de Edifícios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
16. Desativação da Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

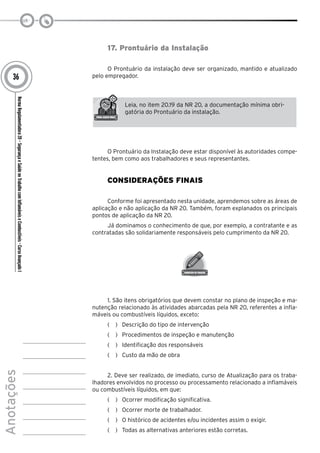

17. Prontuário da Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

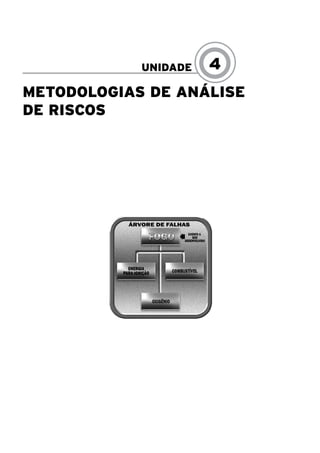

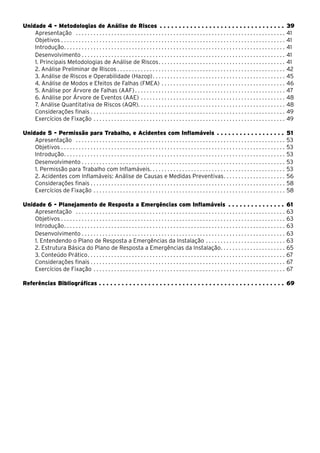

Unidade 4 - Metodologias de Análise de Riscos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
1. Principais Metodologias de Análise de Riscos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

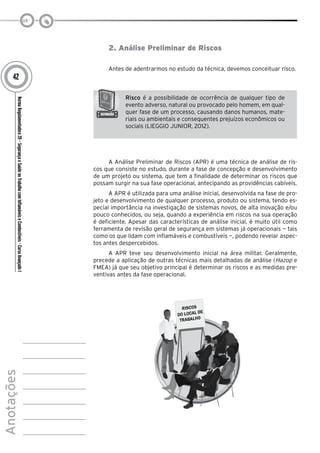

2. Análise Preliminar de Riscos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3. Análise de Riscos e Operabilidade (Hazop). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
4. Análise de Modos e Efeitos de Falhas (FMEA). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
5. Análise por Árvore de Falhas (AAF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

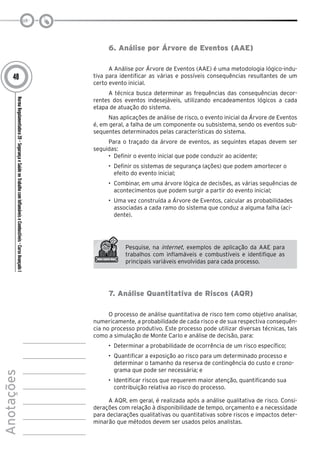

6. Análise por Árvore de Eventos (AAE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
7. Análise Quantitativa de Riscos (AQR). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

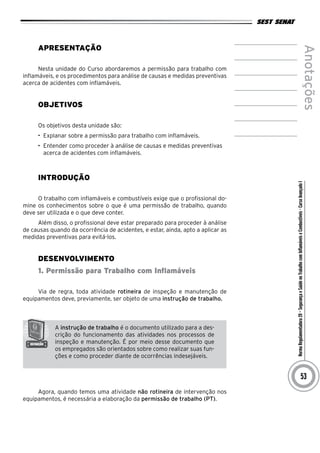

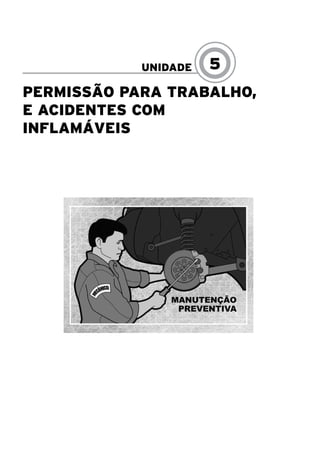

Unidade 5 - Permissão para Trabalho, e Acidentes com Inflamáveis. . . . . . . . . . . . . . . . . . . 51
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

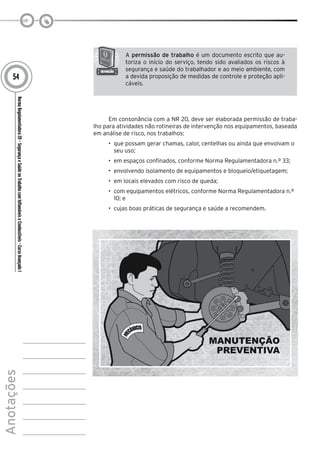

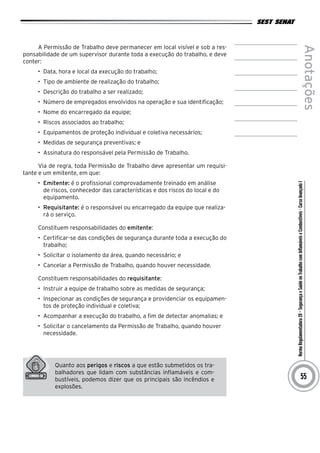

1. Permissão para Trabalho com Inflamáveis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

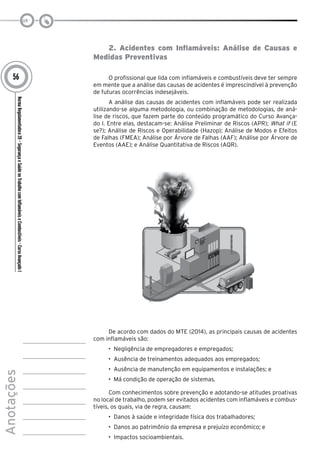

2. Acidentes com Inflamáveis: Análise de Causas e Medidas Preventivas. . . . . . . . . . . . . . . . . . . . . . 56

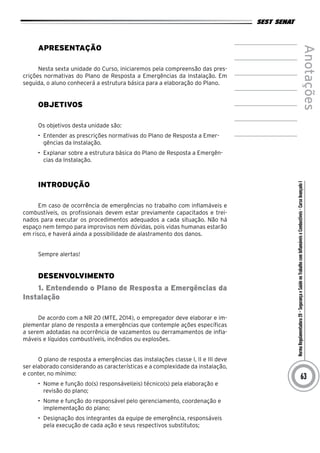

Unidade 6 - Planejamento de Resposta a Emergências com Inflamáveis . . . . . . . . . . . . . . . . 61
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
1. Entendendo o Plano de Resposta a Emergências da Instalação. . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
2. Estrutura Básica do Plano de Resposta a Emergências da Instalação. . . . . . . . . . . . . . . . . . . . . . 65

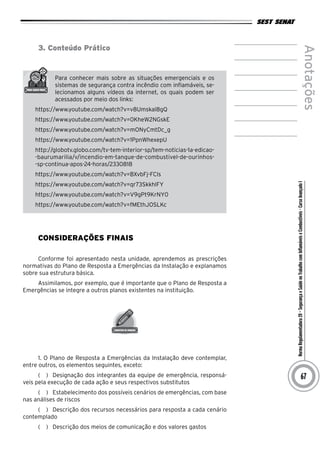

3. Conteúdo Prático. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

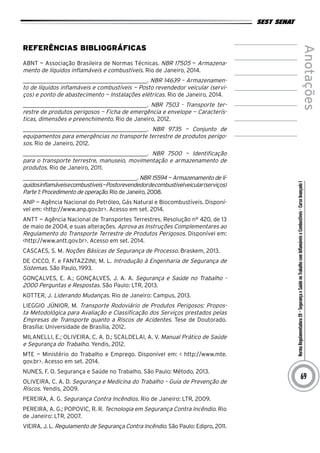

Referências Bibliográficas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

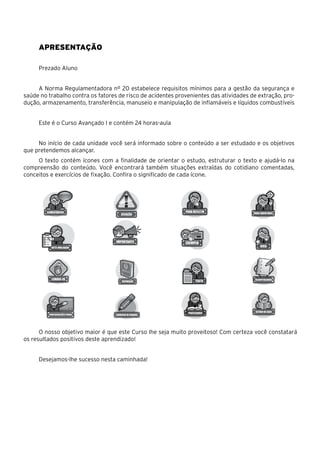

Apresentação
Prezado Aluno
A Norma Regulamentadora nº 20 estabelece requisitos mínimos para a gestão da segurança e
saúde no trabalho contra os fatores de risco de acidentes provenientes das atividades de extração, pro-
dução, armazenamento, transferência, manuseio e manipulação de inflamáveis e líquidos combustíveis
Este é o Curso Avançado I e contém 24 horas-aula
No início de cada unidade você será informado sobre o conteúdo a ser estudado e os objetivos
que pretendemos alcançar.
O texto contém ícones com a finalidade de orientar o estudo, estruturar o texto e ajudá-lo na
compreensão do conteúdo. Você encontrará também situações extraídas do cotidiano comentadas,
conceitos e exercícios de fixação. Confira o significado de cada ícone.
O nosso objetivo maior é que este Curso lhe seja muito proveitoso! Com certeza você constatará
os resultados positivos deste aprendizado!
Desejamos-lhe sucesso nesta caminhada!

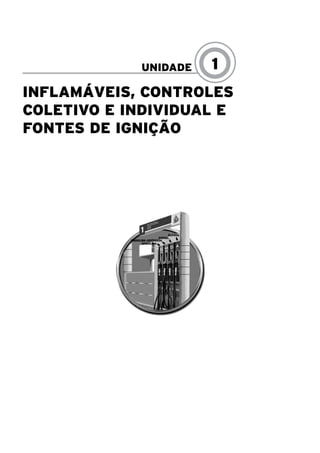

Inflamáveis, Controles
Coletivo e Individual e
Fontes de Ignição
UNIDADE 1

NormaRegulamentadora20–SegurançaeSaúdenoTrabalhocomInflamáveiseCombustíveis-CursoAvançadoI
Anotações
9

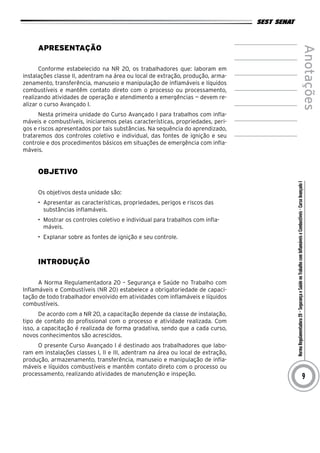

Apresentação
Conforme estabelecido na NR 20, os trabalhadores que: laboram em
instalações classe II, adentram na área ou local de extração, produção, arma-
zenamento, transferência, manuseio e manipulação de inflamáveis e líquidos
combustíveis e mantêm contato direto com o processo ou processamento,
realizando atividades de operação e atendimento a emergências — devem re-
alizar o curso Avançado I.
Nesta primeira unidade do Curso Avançado I para trabalhos com infla-
máveis e combustíveis, iniciaremos pelas características, propriedades, peri-
gos e riscos apresentados por tais substâncias. Na sequência do aprendizado,
trataremos dos controles coletivo e individual, das fontes de ignição e seu
controle e dos procedimentos básicos em situações de emergência com infla-
máveis.
Objetivo
Os objetivos desta unidade são:
• Apresentar as características, propriedades, perigos e riscos das
substâncias inflamáveis.
• Mostrar os controles coletivo e individual para trabalhos com infla-
máveis.
• Explanar sobre as fontes de ignição e seu controle.
Introdução
A Norma Regulamentadora 20 – Segurança e Saúde no Trabalho com
Inflamáveis e Combustíveis (NR 20) estabelece a obrigatoriedade de capaci-
tação de todo trabalhador envolvido em atividades com inflamáveis e líquidos
combustíveis.
De acordo com a NR 20, a capacitação depende da classe de instalação,
tipo de contato do profissional com o processo e atividade realizada. Com
isso, a capacitação é realizada de forma gradativa, sendo que a cada curso,
novos conhecimentos são acrescidos.
O presente Curso Avançado I é destinado aos trabalhadores que labo-
ram em instalações classes I, II e III, adentram na área ou local de extração,
produção, armazenamento, transferência, manuseio e manipulação de infla-
máveis e líquidos combustíveis e mantêm contato direto com o processo ou
processamento, realizando atividades de manutenção e inspeção.

Anotações
10

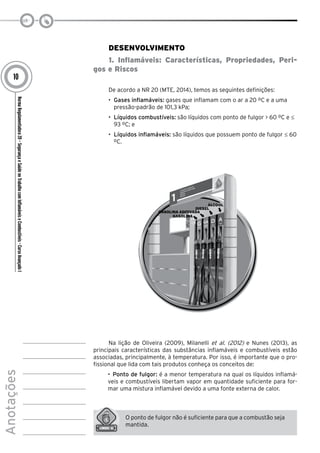

Desenvolvimento
1. Inflamáveis: Características, Propriedades, Peri-
gos e Riscos
De acordo a NR 20 (MTE, 2014), temos as seguintes definições:
• Gases inflamáveis: gases que inflamam com o ar a 20 ºC e a uma
pressão-padrão de 101,3 kPa;
• Líquidos combustíveis: são líquidos com ponto de fulgor > 60 ºC e ≤
93 ºC; e
• Líquidos inflamáveis: são líquidos que possuem ponto de fulgor ≤ 60
ºC.
Na lição de Oliveira (2009), Milanelli et al. (2012) e Nunes (2013), as
principais características das substâncias inflamáveis e combustíveis estão
associadas, principalmente, à temperatura. Por isso, é importante que o pro-
fissional que lida com tais produtos conheça os conceitos de:
• Ponto de fulgor: é a menor temperatura na qual os líquidos inflamá-
veis e combustíveis libertam vapor em quantidade suficiente para for-
mar uma mistura inflamável devido a uma fonte externa de calor.
O ponto de fulgor não é suficiente para que a combustão seja
mantida.

Anotações
11
• Ponto de combustão: é a temperatura mínima necessária para que um
combustível desprenda vapores ou gases combustíveis que, combinados
com oxigênio do ar e em contato com uma chama ou centelha (agente
ígneo ou fonte de calor) externa se inflamem, e se mantenham em quei-
ma mesmo com a retirada do agente ígneo.
• Ponto de ignição, temperatura de autoignição ou ponto de autoig-
nição: é a temperatura mínima em que ocorre uma combustão, inde-
pendentemente de uma fonte de ignição, como uma chama ou faísca,
de modo que o simples contato do combustível (em vapor, por exemplo)
com o comburente já é suficiente para estabelecer a reação.
Outro conceito importante está relacionado à inflamabilidade, que é de-
finida como a facilidade com que uma substância queima ou entra em ignição.
Para que um gás inflamável entre em combustão, é preciso, por exem-
plo, que a mistura do gás com o ar atmosférico esteja em proporções favo-
ráveis à combustão, ou seja, dentro da faixa (limites inferior e superior) de
inflamabilidade.
Quanto aos perigos e riscos a que estão submetidos os tra-
balhadores que lidam com substâncias inflamáveis e com-
bustíveis, podemos dizer que os principais são incêndios e
explosões.
Essas substâncias também podem provocar os seguintes riscos à saúde
do trabalhador:
• Inalação de gases ou vapores inflamáveis: irritações no trato respi-
ratório, dores de cabeça, tontura, náusea, dificuldade de coordenação
motora, confusão mental, perda de consciência e asfixia.
• Contato de determinados líquidos inflamáveis com a pele: irritações
e queimaduras.
• Inflamáveis e líquidos combustíveis: se ingeridos ou em contato com
os olhos, podem provocar irritação, queimaduras e danos mais graves.
2. Controles Coletivo e Individual para Trabalhos com
Inflamáveis
De acordo com o estabelecido na NR 20, já no projeto da instalação,
para prevenção e controle de riscos, devem constar os seguintes elementos:
• Descrição das instalações e seus respectivos processos através do
manual de operações;
• Planta geral de locação das instalações;
• Características e informações de segurança, saúde e meio ambien-
te relativas aos inflamáveis e líquidos combustíveis, constantes nas
fichas com dados de segurança de produtos químicos, de matérias-
-primas, materiais de consumo e produtos acabados;

Anotações
12

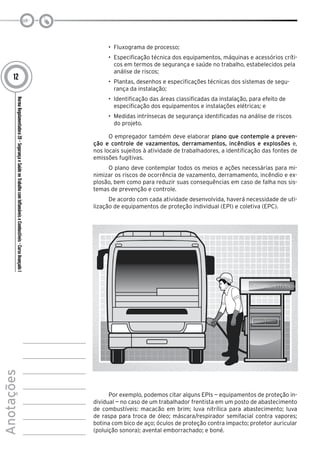

• Fluxograma de processo;
• Especificação técnica dos equipamentos, máquinas e acessórios críti-
cos em termos de segurança e saúde no trabalho, estabelecidos pela
análise de riscos;
• Plantas, desenhos e especificações técnicas dos sistemas de segu-
rança da instalação;
• Identificação das áreas classificadas da instalação, para efeito de
especificação dos equipamentos e instalações elétricas; e
• Medidas intrínsecas de segurança identificadas na análise de riscos
do projeto.
O empregador também deve elaborar plano que contemple a preven-
ção e controle de vazamentos, derramamentos, incêndios e explosões e,
nos locais sujeitos à atividade de trabalhadores, a identificação das fontes de
emissões fugitivas.
O plano deve contemplar todos os meios e ações necessárias para mi-
nimizar os riscos de ocorrência de vazamento, derramamento, incêndio e ex-
plosão, bem como para reduzir suas consequências em caso de falha nos sis-
temas de prevenção e controle.
De acordo com cada atividade desenvolvida, haverá necessidade de uti-
lização de equipamentos de proteção individual (EPI) e coletiva (EPC).
Por exemplo, podemos citar alguns EPIs — equipamentos de proteção in-
dividual — no caso de um trabalhador frentista em um posto de abastecimento
de combustíveis: macacão em brim; luva nitrílica para abastecimento; luva
de raspa para troca de óleo; máscara/respirador semifacial contra vapores;
botina com bico de aço; óculos de proteção contra impacto; protetor auricular
(poluição sonora); avental emborrachado; e boné.

Anotações
13
E, dentre os principais EPCs — equipamentos de proteção coletiva — em
uma instalação de inflamáveis e combustíveis, podemos citar: extintores; hi-
drantes; chuveiros automáticos para combate a incêndio (sprinklers); e siste-
mas de detecção e alarme de incêndio.
3. Fontes de Ignição e seu Controle
Fogo ou combustão é o resultado de uma reação química simples e,
para que ele se efetive, é necessária a presença de quatro elementos: combus-
tível, comburente, ignição e reação em cadeia.
Os elementos do tetraedro são:
• Combustível: é o material oxidável (sólido ou gasoso) capaz de reagir
com o comburente (em geral o oxigênio) em uma reação de combus-
tão.
• Comburente: é o material gasoso que pode reagir com um combustí-
vel, produzindo a combustão.
• Ignição: é o agente que dá início ao processo de combustão, introdu-
zindo na mistura combustível/comburente a energia mínima inicial
necessária.
• Reação em cadeia: é o processo de sustentabilidade da combustão,
pela presença de radicais livres que são formados durante o processo
de queima do combustível.
É importante que o profissional conheça as fontes de ignição, respon-
sáveis por iniciar uma combustão. Dentre as fontes de ignição mais comuns,
destacam-se:
• Fontes de origem térmica (fósforos, cigarros, fornos, soldadura, reci-
pientes a gasolina, óleo ou outros)
• Fontes de origem elétrica (interruptores, disjuntores, aparelhos elé-
tricos defeituosos, eletricidade estática)
• Fontes de origem mecânica (chispas provocadas por ferramentas,
sobreaquecimento devido à fricção mecânica)
• Fontes de origem química (reação química com libertação de calor,
reação de substâncias auto-oxidantes)
Para controlar ou extinguir um foco de incêndio deve-se eliminar um dos
quatro elementos do tetraedro, encerrando, assim, a combustão. Os principais
métodos são:
• Resfriamento: consiste no lançamento de água no local em chamas,
provocando seu resfriamento com o objetivo de eliminar o “calor” do
tetraedro do fogo.
• Abafamento: consiste em impedir que o oxigênio participe da reação,
abafando o fogo.

Anotações
14
Extinguimos o incêndio se retiramos o “oxigênio” do tetrae-
dro do fogo
• Isolamento: nesse método, separamos o combustível dos demais
componentes do fogo, abrindo uma trilha para que o fogo não passe,
impedindo a formação do tetraedro.
Para conhecer mais sobre a NR 20, acesse o sítio eletrônico:
http://portal.mte.gov.br/data/files/FF808081419E9C-
900142092C9A742810/NR-20%20(atualizada%20
2012)%20(sem%2018%20meses).pdf
Considerações Finais
Conforme foi apresentado nesta unidade, aprendemos sobre as carac-
terísticas, propriedades, perigos e riscos das substâncias inflamáveis e com-
bustíveis. Vimos a aplicação dos controles coletivo e individual, e explanamos
sobre as fontes de ignição e seu controle.
Assimilamos, por exemplo, que o isolamento é um método de extinção
de incêndio no qual separamos o combustível dos demais componentes do
fogo, abrindo uma trilha para que o fogo não passe, impedindo a formação do
tetraedro.
1. Acerca dos conceitos de ponto de fulgor, combustão e ignição, pode-
mos afirmar, exceto:
( ) Ponto de fulgor é a menor temperatura na qual os líquidos inflamá-
veis e combustíveis libertam vapor em quantidade suficiente para formar uma
mistura inflamável devido a uma fonte externa de calor.
( ) Ponto de combustão é a temperatura mínima necessária para que
um combustível desprenda vapores ou gases combustíveis que, combinados
com oxigênio do ar e em contato com uma chama ou centelha externa se
inflamam, mantendo-se em queima mesmo com a retirada do agente ígneo.
( ) Ponto de ignição, temperatura de autoignição ou ponto de autoig-
nição é a temperatura mínima em que ocorre uma combustão, independente
de uma fonte de ignição, como uma chama ou faísca, quando o simples conta-

Anotações
15
to do combustível (em vapor, por exemplo) em contato com o comburente já é
suficiente para estabelecer a reação.
( ) Todos os conceitos acima estão corretos.
2. Dentre as fontes de ignição mais comuns, podemos destacar:
( ) Fontes de origem térmica
( ) Fontes de origem elétrica
( ) Fontes de origem mecânica
( ) Todas as alternativas anteriores estão corretas.
3. Método de extinção de incêndio que consiste no lançamento de água
no local em chamas, provocando seu resfriamento, com o objetivo de eliminar
o “calor” do tetraedro do fogo. Estamos falando de:
( ) Abafamento
( ) Isolamento
( ) Resfriamento
( ) Nenhuma das alternativas anteriores está correta.

Proteção Contra Incêndio
e Procedimentos em
Situações de Emergência
com Inflamáveis
UNIDADE 2

Anotações
19

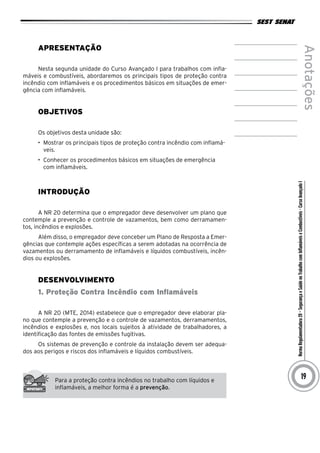

Apresentação
Nesta segunda unidade do Curso Avançado I para trabalhos com infla-
máveis e combustíveis, abordaremos os principais tipos de proteção contra
incêndio com inflamáveis e os procedimentos básicos em situações de emer-
gência com inflamáveis.
Objetivos
• Mostrar os principais tipos de proteção contra incêndio com inflamá-
veis.
• Conhecer os procedimentos básicos em situações de emergência
com inflamáveis.
INTRODUÇÃO
A NR 20 determina que o empregador deve desenvolver um plano que
contemple a prevenção e controle de vazamentos, bem como derramamen-
tos, incêndios e explosões.
Além disso, o empregador deve conceber um Plano de Resposta a Emer-
gências que contemple ações específicas a serem adotadas na ocorrência de
vazamentos ou derramamento de inflamáveis e líquidos combustíveis, incên-
dios ou explosões.
desenvolvimento
1. Proteção Contra Incêndio com Inflamáveis
A NR 20 (MTE, 2014) estabelece que o empregador deve elaborar pla-
no que contemple a prevenção e o controle de vazamentos, derramamentos,
incêndios e explosões e, nos locais sujeitos à atividade de trabalhadores, a
identificação das fontes de emissões fugitivas.
Os sistemas de prevenção e controle da instalação devem ser adequa-
dos aos perigos e riscos dos inflamáveis e líquidos combustíveis.
Para a proteção contra incêndios no trabalho com líquidos e
inflamáveis, a melhor forma é a prevenção.

Anotações
20
Nas lições de Oliveira (2009), Milanelli et al. (2012) e Nunes (2013), al-
guns procedimentos básicos para a prevenção de incêndios no trabalho com
líquidos e inflamáveis são:
• Eliminação das fontes de calor e ignição;
• Os equipamentos elétricos utilizados devem ser blindados e à prova
de explosão;
• Evitar fios elétricos desencapados ou expostos, que podem ocasionar
curtos-circuitos e dar origem a focos de incêndio;
• As instalações e os equipamentos devem ser aterrados, para evitar a
eletricidade estática, de acordo com as normas brasileiras; e
• Proibição de fumo nos locais de trabalho.
De forma geral, temos os seguintes equipamentos e sistemas de prote-
ção e combate a incêndios: extintores de incêndio, hidrantes, chuveiros auto-
máticos para combate a incêndio (sprinklers) e sistema de detecção e alarme
de incêndio.
1.1 Extintores de incêndio
Extintor de incêndio é um equipamento de segurança que possui a fina-
lidade de extinguir ou controlar incêndios em casos de emergência. Em geral,
é um cilindro que pode ser carregado até o local do incêndio, contendo um
agente extintor sob pressão.

Anotações
21
As principais Classes de Incêndio são:
• Classe A: fogo em combustíveis comuns que deixam resíduos. O res-
friamento é o melhor método de extinção. Exemplo: fogo em papel,
madeira, tecidos.
• Classe B: fogo em líquidos inflamáveis. Os materiais queimam em
superfície e em profundidade. Nesse caso, o abafamento é o melhor
método de extinção. Exemplo: fogo em gasolina, óleo lubrificante,
querosene.
• Classe C: fogo em equipamentos elétricos energizados. O agente
extintor ideal é o pó químico e o gás carbônico. Exemplo: fogo em
motores, transformadores, geradores, computadores.
• Classe D: fogo em metais combustíveis. O agente extintor ideal é o
pó químico especial. Esta classe requer agentes extintores específi-
cos. Exemplo: fogo em zinco, alumínio, sódio, magnésio.
• Classe E: fogo em material radioativo. Esta classe requer isolamen-
to imediato da área. Contate imediatamente o Corpo de Bombeiros
(telefone 193). Exemplo: fogo em produtos perigosos radioativos.
• Classe K: fogo em óleo e gorduras em cozinhas. O abafamento é o
melhor método de extinção.
No que tange às Classes de Incêndio e extintores apropriados, o pro-
fissional deve estar atento às informações constantes da Tabela 1, seguinte:
Tabela 1: Classes de Incêndio e extintores apropriados.
Tipo de
Extintor
Classificação Capacida-
de
Utilização
Pó químico
para veículos
A, B e C 1kg e 2 kg Rompa o lacre, aperte a ala-
vanca e direcione o jato para a
base das chamas.
Espuma
mecânica
A e B 10 litros Puxe o pino de segurança,
retire o esguicho e acione o
gatilho direcionando o jato
para a base das chamas.
Pó químico
seco
B e C 1, 2, 4, 6, 8,
10 e 12 kg
Abra o registro do propelente,
puxe o pino e empurre o es-
guicho devidamente; por fim,
acione o gatilho direcionando
o jato para a base das chamas.
Água
pressuriza-
da
A 10 litros Abra o registro do propelen-
te, puxe o pino e empurre o
esguicho devidamente. Retire-
-o do porta-esguicho e acione
o gatilho direcionando o jato
para a base das chamas.
Gás
carbônico
CO2
B e C 6 kg Retire o pino e acione o gati-
lho direcionando o jato para a
base das chamas.

Anotações
22

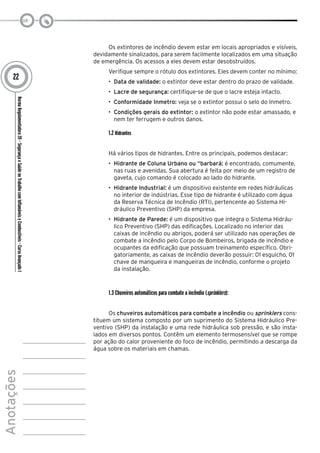

Os extintores de incêndio devem estar em locais apropriados e visíveis,
devidamente sinalizados, para serem facilmente localizados em uma situação
de emergência. Os acessos a eles devem estar desobstruídos.
Verifique sempre o rótulo dos extintores. Eles devem conter no mínimo:
• Data de validade: o extintor deve estar dentro do prazo de validade.
• Lacre de segurança: certifique-se de que o lacre esteja intacto.
• Conformidade Inmetro: veja se o extintor possui o selo do Inmetro.
• Condições gerais do extintor: o extintor não pode estar amassado, e
nem ter ferrugem e outros danos.
1.2 Hidrantes
Há vários tipos de hidrantes. Entre os principais, podemos destacar:
• Hidrante de Coluna Urbano ou “barbará: é encontrado, comumente,
nas ruas e avenidas. Sua abertura é feita por meio de um registro de
gaveta, cujo comando é colocado ao lado do hidrante.
• Hidrante Industrial: é um dispositivo existente em redes hidráulicas
no interior de indústrias. Esse tipo de hidrante é utilizado com água
da Reserva Técnica de Incêndio (RTI), pertencente ao Sistema Hi-
dráulico Preventivo (SHP) da empresa.
• Hidrante de Parede: é um dispositivo que integra o Sistema Hidráu-
lico Preventivo (SHP) das edificações. Localizado no interior das
caixas de incêndio ou abrigos, poderá ser utilizado nas operações de
combate a incêndio pelo Corpo de Bombeiros, brigada de incêndio e
ocupantes da edificação que possuam treinamento específico. Obri-
gatoriamente, as caixas de incêndio deverão possuir: 01 esguicho, 01
chave de mangueira e mangueiras de incêndio, conforme o projeto
da instalação.
1.3 Chuveiros automáticos para combate a incêndio (sprinklers):
Os chuveiros automáticos para combate a incêndio ou sprinklers cons-
tituem um sistema composto por um suprimento do Sistema Hidráulico Pre-
ventivo (SHP) da instalação e uma rede hidráulica sob pressão, e são insta-
lados em diversos pontos. Contêm um elemento termosensível que se rompe
por ação do calor proveniente do foco de incêndio, permitindo a descarga da
água sobre os materiais em chamas.

Anotações
23
Os registros de rede dos sprinklers devem estar sempre abertos, somen-
te podendo ser fechados em caso de manutenção ou inspeção, sob a supervi-
são de um responsável técnico.
1.4 Sistemas de Detecção e Alarme de Incêndio:
Os sistemas de detecção e alarme de incêndio são responsáveis pela
varredura de todos os pontos em uma determinada área, na iminência da
ocorrência de um incêndio ou em seu princípio.
Normalmente, um sistema desse tipo é baseado na detecção de fumaça,
chamas ou calor, por detectores automáticos ou manuais, que enviam seus
sinais para uma central de alarme. Esta central de alarme, por sua vez, envia
sinais de alerta para dispositivos de sinalização audiovisual, tais como como
sirenes e luzes de emergência.
Valendo-se de sensores e módulos endereçáveis ou convencionais, o sis-
tema mostra, precisamente, o local ou a área da ocorrência. Em caso de alar-
me, toma decisões pré-programadas que facilitam e antecipam o trabalho da
brigada de incêndio. Essas decisões podem incluir: acionamento de sirenes,
acionamento de bombas de incêndio, acionamento de extração de fumaça,
reposição de ar, pressurização de escadas e uma série de comandos progra-
máveis na central de incêndio. O sistema também pode possuir integração
com outros sistemas por meio de módulos ou protocolos de comunicação,
como elevadores, controle de acesso (rotas de fuga), automação e sistema de
TV e vigilância.

Anotações
24
2. Procedimentos Básicos em Situações de Emer-
gência com Inflamáveis
A NR 20 determina que o empregador deve elaborar e implementar um
Plano de Resposta a Emergências que contemple ações específicas a serem
adotadas na ocorrência de vazamentos ou derramamentos de inflamáveis e
líquidos combustíveis, incêndios ou explosões.
Entre os itens do Plano de Resposta a Emergências, podemos citar a
obrigatoriedade da designação dos integrantes da equipe de emergência, res-
ponsáveis pela execução de cada ação e seus respectivos substitutos, e a des-
crição dos recursos necessários para resposta a cada cenário contemplado.
Para nosso estudo, podemos identificar algumas situações de emergên-
cia no trabalho com inflamáveis e combustíveis, e os procedimentos básicos,
a saber:
• Ingestão: evite provocar vômito; não administre água à vítima que
estiver inconsciente ou com sinais de convulsão; e contate o socorro
médico urgente (Corpo de Bombeiros ou SAMU), informando o pro-
duto ingerido.
• Contato com os olhos: lavá-los com água corrente em abundância;
caso não melhore, contate o socorro médico urgente (Corpo de Bom-
beiros ou SAMU), informando o produto que atingiu os olhos.
• Contato com a pele: lavar a pele com água corrente em abundância;
retirar toda a roupa, sapatos e EPIs contaminados; e, conforme a
complexidade do caso, contatar o socorro médico urgente (Corpo de
Bombeiros ou SAMU), informando o produto contaminante.
• Inalação: remover a vítima do local contaminado para uma área
arejada; e, conforme a complexidade do caso, contatar o socorro mé-
dico urgente (Corpo de Bombeiros ou SAMU), informando o produto
inalado.
• Vazamento ou derramamento: retirar as fontes de ignição e impedir
faíscas e centelhas; e proceder às ações de contenção e descontami-
nação da área, conforme Plano de Resposta a Emergências.
• Incêndio e explosão: manter o controle; ativar os alarmes; retirar
pessoas e funcionários; e contatar urgente o Corpo de Bombeiros.
Conforme foi apresentado nesta unidade, assimilamos os principais ti-
pos de proteção contra incêndio com inflamáveis e conhecemos os procedi-
mentos básicos em situações de emergência com inflamáveis.
Já sabemos, por exemplo, que os sistemas de detecção e alarme de
incêndio são responsáveis pela varredura de todos os pontos em uma deter-
minada área, na iminência da ocorrência de um incêndio ou em seu princípio.

Anotações
25
1. Sobre as Classes de Incêndio, podemos afirmar, exceto:
( ) A Classe A diz respeito ao fogo em combustíveis comuns que dei-
xam resíduos, e o resfriamento é o melhor método de extinção.
( ) A Classe B está relacionada ao fogo em líquidos inflamáveis.
( ) A Classe C refere-se ao fogo em equipamentos elétricos energiza-
dos.
( ) A Classe E associa-se ao fogo em metais combustíveis.
2. Os sistemas de detecção e alarme de incêndio podem se inter-relacio-
nar com outros sistemas, tais como:
( ) Bombas de incêndio
( ) Extração de fumaça
( ) Sistema de TV e vigilância
3. No caso de ingestão de inflamáveis e combustíveis, são procedimen-
tos a serem tomados, exceto:
( ) Evitar provocar vômito.
( ) Administrar água à vítima que estiver inconsciente ou com sinais
de convulsão.
( ) Contatar o socorro médico urgente (Corpo de Bombeiros ou
SAMU).
( ) Informar o produto ingerido pela vítima ao socorro médico.

Estudo da Norma
Regulamentadora nº 20
UNIDADE 3

Anotações
29
Apresentação
Na terceira unidade do Curso Avançado I para trabalhos com inflamáveis
e combustíveis, começaremos falando das atividades abrangidas ou não pela
NR 20. Em seguida, trataremos de apresentar um estudo interativo sobre os
principais pontos da referida Norma.
Objetivos
• Mostrar as áreas de aplicação e não aplicação da NR 20.
• Explanar sobre os principais itens da NR 20.
INTRODUÇÃO
Para conhecer de forma mais detalhada a NR 20, que é um dos prin-
cipais esteios legais do trabalhador do setor de inflamáveis e combustíveis
líquidos, nada melhor que interagir com o documento.
Assim, a aprendizagem das seções seguintes foi planejada de forma in-
terativa, permitindo ao aluno conhecer o teor exato do instrumento legal, bem
como estimulá-lo a destacar os pontos principais de sua aplicação.
desenvolvimento
1. Aplicação e Não Aplicação da NR 20
A NR 20 aplica-se às atividades de:
• Extração, produção, armazenamento, transferência, manuseio e mani-
pulação de inflamáveis, nas etapas de projeto, construção, montagem,
operação, manutenção, inspeção e desativação da instalação; e
• Extração, produção, armazenamento, transferência e manuseio de
líquidos combustíveis, nas etapas de projeto, construção, montagem,
operação, manutenção, inspeção e desativação da instalação.
A NR 20 não se aplica às:
• Plataformas e instalações de apoio empregadas com a finalidade de
exploração e produção de petróleo e gás do subsolo marinho; e
• Edificações residenciais unifamiliares.

Anotações
30

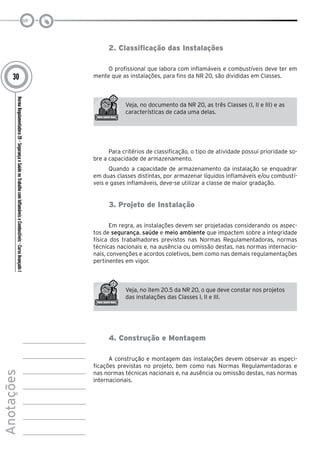

2. Classificação das Instalações
O profissional que labora com inflamáveis e combustíveis deve ter em
mente que as instalações, para fins da NR 20, são divididas em Classes.
Veja, no documento da NR 20, as três Classes (I, II e III) e as
características de cada uma delas.
Para critérios de classificação, o tipo de atividade possui prioridade so-
bre a capacidade de armazenamento.
Quando a capacidade de armazenamento da instalação se enquadrar
em duas classes distintas, por armazenar líquidos inflamáveis e/ou combustí-
veis e gases inflamáveis, deve-se utilizar a classe de maior gradação.
3. Projeto de Instalação
Em regra, as instalações devem ser projetadas considerando os aspec-
tos de segurança, saúde e meio ambiente que impactem sobre a integridade
física dos trabalhadores previstos nas Normas Regulamentadoras, normas
técnicas nacionais e, na ausência ou omissão destas, nas normas internacio-
nais, convenções e acordos coletivos, bem como nas demais regulamentações
pertinentes em vigor.
Veja, no item 20.5 da NR 20, o que deve constar nos projetos
das instalações das Classes I, II e III.
4. Construção e Montagem
A construção e montagem das instalações devem observar as especi-
ficações previstas no projeto, bem como nas Normas Regulamentadoras e
nas normas técnicas nacionais e, na ausência ou omissão destas, nas normas
internacionais.

Anotações
31
5. Segurança Operacional
O empregador deve elaborar, documentar, implementar, divulgar e
manter atualizados os procedimentos operacionais que contemplem aspec-
tos de segurança e saúde no trabalho, em conformidade com as especifica-
ções do projeto das instalações classes I, II e III, e com as recomendações das
análises de riscos.
Por exemplo, nas instalações industriais de Classes II e III, com unidades
de processo, os procedimentos devem possuir instruções claras para o de-
senvolvimento de atividades em cada uma das seguintes fases: pré-operação;
operação normal; operação temporária; operação em emergência; parada
normal; parada de emergência; e operação pós-emergência.
Veja no item 20.7 da NR 20, quais procedimentos operacio-
nais devem ser revisados e/ou atualizados.
Atente para o fato de que, no processo de transferência de inflamáveis e
líquidos combustíveis, devem-se implementar medidas de controle operacio-
nal e/ou de engenharia das emissões fugitivas, emanadas durante a carga e
descarga de tanques fixos e de veículos transportadores, para a eliminação ou
minimização dessas emissões.

Anotações
32
6. Manutenção e Inspeção das Instalações
O plano de inspeção e manutenção deve abranger, no mínimo: (a) equi-
pamentos, máquinas, tubulações e acessórios, instrumentos; (b) tipos de inter-
venção; (c) procedimentos de inspeção e manutenção; (d) cronograma anual;
(e) identificação dos responsáveis; (f) especialidade e capacitação do pesso-
al de inspeção e manutenção; (g) procedimentos específicos de segurança e
saúde; e (h) sistemas e equipamentos de proteção coletiva e individual.
Os planos devem ser periodicamente revisados e atualizados, conside-
rando o previsto nas Normas Regulamentadoras, nas normas técnicas nacio-
nais e, na ausência ou omissão destas, nas normas internacionais, nos manu-
ais de inspeção, bem como nos manuais fornecidos pelos fabricantes.
Veja, no item 20.8 da NR 20, a periodicidade das inspeções e
intervenções de manutenção.
E verifique, nesse mesmo item da NR 20, em quais situações
deve ser elaborada a permissão de trabalho para atividades
não rotineiras de intervenção nos equipamentos.
7. Inspeção em Segurança e Saúde no Ambiente de
Trabalho
As instalações de Classes I, II e III devem ser periodicamente inspeciona-
das com enfoque na segurança e saúde no ambiente de trabalho.
Deve ser elaborado, em articulação com a Comissão Interna de Preven-
ção de Acidentes (CIPA), um cronograma de inspeções em segurança e saúde
no ambiente de trabalho, de acordo com os riscos das atividades e operações
desenvolvidas.

Anotações
33

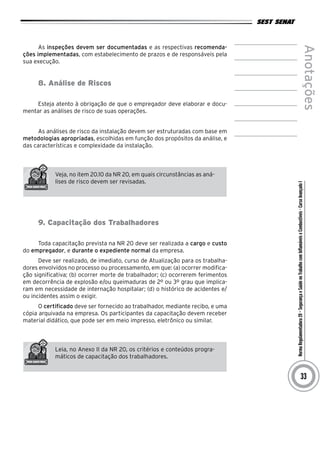

As inspeções devem ser documentadas e as respectivas recomenda-
ções implementadas, com estabelecimento de prazos e de responsáveis pela
sua execução.
8. Análise de Riscos
Esteja atento à obrigação de que o empregador deve elaborar e docu-
mentar as análises de risco de suas operações.
As análises de risco da instalação devem ser estruturadas com base em
metodologias apropriadas, escolhidas em função dos propósitos da análise, e
das características e complexidade da instalação.
Veja, no item 20.10 da NR 20, em quais circunstâncias as aná-
lises de risco devem ser revisadas.
9. Capacitação dos Trabalhadores
Toda capacitação prevista na NR 20 deve ser realizada a cargo e custo
do empregador, e durante o expediente normal da empresa.
Deve ser realizado, de imediato, curso de Atualização para os trabalha-
dores envolvidos no processo ou processamento, em que: (a) ocorrer modifica-
ção significativa; (b) ocorrer morte de trabalhador; (c) ocorrerem ferimentos
em decorrência de explosão e/ou queimaduras de 2º ou 3º grau que implica-
ram em necessidade de internação hospitalar; (d) o histórico de acidentes e/
ou incidentes assim o exigir.
O certificado deve ser fornecido ao trabalhador, mediante recibo, e uma
cópia arquivada na empresa. Os participantes da capacitação devem receber
material didático, que pode ser em meio impresso, eletrônico ou similar.
Leia, no Anexo II da NR 20, os critérios e conteúdos progra-
máticos de capacitação dos trabalhadores.

Anotações
34

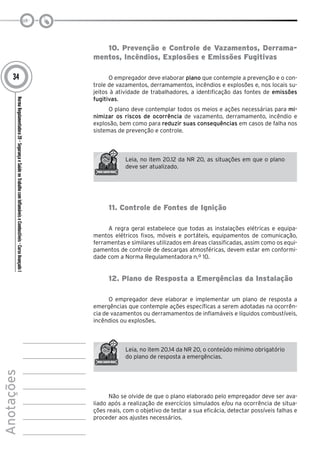

10. Prevenção e Controle de Vazamentos, Derrama-
mentos, Incêndios, Explosões e Emissões Fugitivas
O empregador deve elaborar plano que contemple a prevenção e o con-
trole de vazamentos, derramamentos, incêndios e explosões e, nos locais su-
jeitos à atividade de trabalhadores, a identificação das fontes de emissões
fugitivas.
O plano deve contemplar todos os meios e ações necessárias para mi-
nimizar os riscos de ocorrência de vazamento, derramamento, incêndio e
explosão, bem como para reduzir suas consequências em casos de falha nos
sistemas de prevenção e controle.
Leia, no item 20.12 da NR 20, as situações em que o plano
deve ser atualizado.
11. Controle de Fontes de Ignição
A regra geral estabelece que todas as instalações elétricas e equipa-
mentos elétricos fixos, móveis e portáteis, equipamentos de comunicação,
ferramentas e similares utilizados em áreas classificadas, assim como os equi-
pamentos de controle de descargas atmosféricas, devem estar em conformi-
dade com a Norma Regulamentadora n.º 10.
12. Plano de Resposta a Emergências da Instalação
O empregador deve elaborar e implementar um plano de resposta a
emergências que contemple ações específicas a serem adotadas na ocorrên-
cia de vazamentos ou derramamentos de inflamáveis e líquidos combustíveis,
incêndios ou explosões.
Leia, no item 20.14 da NR 20, o conteúdo mínimo obrigatório
do plano de resposta a emergências.
Não se olvide de que o plano elaborado pelo empregador deve ser ava-
liado após a realização de exercícios simulados e/ou na ocorrência de situa-
ções reais, com o objetivo de testar a sua eficácia, detectar possíveis falhas e
proceder aos ajustes necessários.

Anotações
35
13. Comunicação de Ocorrências
O empregador deve comunicar ao órgão regional do MTE — Ministério
do Trabalho e Emprego — e ao sindicato da categoria profissional predomi-
nante no estabelecimento a ocorrência de vazamento, incêndio ou explosão
envolvendo inflamáveis e líquidos combustíveis que tenha como consequên-
cia qualquer das possibilidades a seguir: (a) morte de trabalhador(es); (b) fe-
rimentos em decorrência de explosão e/ou queimaduras de 2º ou 3º grau que
implicaram em necessidade de internação hospitalar; e (c) acionamento do
plano de resposta a emergências que tenha requerido medidas de interven-
ção e controle.
Verifique, no item 20.15 da NR 20, o conteúdo mínimo obriga-
tório da comunicação de ocorrência.
14. Contratante e Contratadas
A regra estabelecida é que a contratante e as contratadas são solidaria-
mente responsáveis pelo cumprimento desta Norma Regulamentadora.
15. Tanque de Líquidos Inflamáveis no Interior de
Edifícios
De forma geral, os tanques para armazenamento de líquidos inflamáveis
somente poderão ser instalados no interior dos edifícios sob a forma de tan-
que enterrado, sendo destinados somente a óleo diesel.
Analise, no item 20.17 da NR 20, a exceção a essa regra e os
critérios de instalação de tanques de líquidos inflamáveis no
interior de edifícios.
16. Desativação da Instalação
No processo de desativação das instalações devem ser observados os
aspectos de segurança, saúde e meio ambiente previstos nas Normas Regula-
mentadoras, normas técnicas nacionais e, na ausência ou omissão destas, nas
normas internacionais, bem como nas demais regulamentações pertinentes
em vigor.

Anotações
36
17. Prontuário da Instalação
O Prontuário da instalação deve ser organizado, mantido e atualizado
pelo empregador.
Leia, no item 20.19 da NR 20, a documentação mínima obri-
gatória do Prontuário da instalação.
O Prontuário da Instalação deve estar disponível às autoridades compe-
tentes, bem como aos trabalhadores e seus representantes.
Conforme foi apresentado nesta unidade, aprendemos sobre as áreas de
aplicação e não aplicação da NR 20. Também, foram explanados os principais
pontos de aplicação da NR 20.
Já dominamos o conhecimento de que, por exemplo, a contratante e as
contratadas são solidariamente responsáveis pelo cumprimento da NR 20.
1. São itens obrigatórios que devem constar no plano de inspeção e ma-
nutenção relacionado às atividades abarcadas pela NR 20, referentes a infla-
máveis ou combustíveis líquidos, exceto:
( ) Descrição do tipo de intervenção
( ) Procedimentos de inspeção e manutenção
( ) Identificação dos responsáveis
( ) Custo da mão de obra
2. Deve ser realizado, de imediato, curso de Atualização para os traba-
lhadores envolvidos no processo ou processamento relacionado a inflamáveis
ou combustíveis líquidos, em que:
( ) Ocorrer modificação significativa.
( ) Ocorrer morte de trabalhador.
( ) O histórico de acidentes e/ou incidentes assim o exigir.

Anotações
37

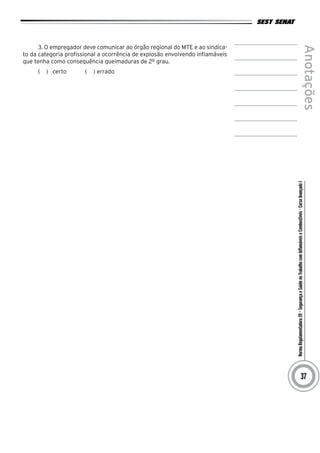

3. O empregador deve comunicar ao órgão regional do MTE e ao sindica-
to da categoria profissional a ocorrência de explosão envolvendo inflamáveis
que tenha como consequência queimaduras de 2º grau.
( ) certo ( ) errado

Metodologias de Análise
de Riscos
UNIDADE 4

Anotações
41
Apresentação
Nesta unidade do Curso, vamos identificar as principais metodologias de
análise de risco e exploraremos seus aspectos mais importantes, englobando
a conceituação e os procedimentos básicos de aplicação.
Objetivos
• Identificar as principais metodologias de análise de risco.
• Explanar sobre os aspectos básicos das principais metodologias de
análise de risco.
INTRODUÇÃO
O conhecimento das metodologias de análise de risco é a base para o
bom desempenho profissional no trabalho com inflamáveis e combustíveis.
Aprendendo e aplicando tais metodologias, o profissional poderá obser-
var as diferenças entre um trabalho em condições inseguras e o laboro em con-
dições adequadas de segurança, que proporciona aos trabalhadores não ape-
nas um ganho de produtividade, como também satisfação e qualidade de vida.
desenvolvimento
1. Principais Metodologias de Análise de Riscos
De acordo com a NR 20 (MTE, 2014), as metodologias de análises de ris-
co constituem um conjunto de métodos e técnicas que, aplicado a operações
que envolvam processo ou processamento, identificam os cenários hipotéti-
cos de ocorrências indesejadas (acidentes), as possibilidades de danos, seus
efeitos e consequências.
Exemplos de algumas metodologias:
• Análise Preliminar de Perigos/Riscos (APP/APR);
• What if (E se?);
• Análise de Riscos e Operabilidade (HAZOP);
• Análise de Modos e Efeitos de Falhas (FMEA);
• Análise por Árvore de Falhas (AAF);
• Análise por Árvore de Eventos (AAE); e
• Análise Quantitativa de Riscos (AQR).

Anotações
42
2. Análise Preliminar de Riscos
Antes de adentrarmos no estudo da técnica, devemos conceituar risco.
Risco é a possibilidade de ocorrência de qualquer tipo de
evento adverso, natural ou provocado pelo homem, em qual-
quer fase de um processo, causando danos humanos, mate-
riais ou ambientais e consequentes prejuízos econômicos ou
sociais (LIEGGIO JUNIOR, 2012).
A Análise Preliminar de Riscos (APR) é uma técnica de análise de ris-
cos que consiste no estudo, durante a fase de concepção e desenvolvimento
de um projeto ou sistema, que tem a finalidade de determinar os riscos que
possam surgir na sua fase operacional, antecipando as providências cabíveis.
A APR é utilizada para uma análise inicial, desenvolvida na fase de pro-
jeto e desenvolvimento de qualquer processo, produto ou sistema, tendo es-
pecial importância na investigação de sistemas novos, de alta inovação e/ou
pouco conhecidos, ou seja, quando a experiência em riscos na sua operação
é deficiente. Apesar das características de análise inicial, é muito útil como
ferramenta de revisão geral de segurança em sistemas já operacionais — tais
como os que lidam com inflamáveis e combustíveis —, podendo revelar aspec-
tos antes despercebidos.
A APR teve seu desenvolvimento inicial na área militar. Geralmente,
precede a aplicação de outras técnicas mais detalhadas de análise (Hazop e
FMEA) já que seu objetivo principal é determinar os riscos e as medidas pre-
ventivas antes da fase operacional.

Anotações
43

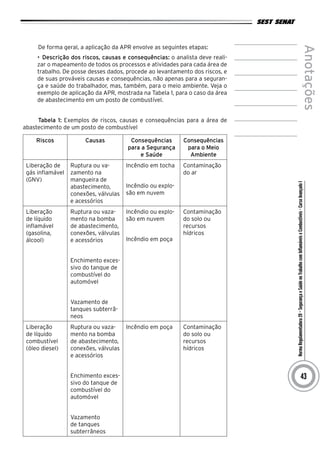

De forma geral, a aplicação da APR envolve as seguintes etapas:
• Descrição dos riscos, causas e consequências: o analista deve reali-
zar o mapeamento de todos os processos e atividades para cada área de
trabalho. De posse desses dados, procede ao levantamento dos riscos, e
de suas prováveis causas e consequências, não apenas para a seguran-
ça e saúde do trabalhador, mas, também, para o meio ambiente. Veja o
exemplo de aplicação da APR, mostrada na Tabela 1, para o caso da área
de abastecimento em um posto de combustível.
Tabela 1: Exemplos de riscos, causas e consequências para a área de
abastecimento de um posto de combustível
Riscos Causas Consequências
para a Segurança
e Saúde
Consequências
para o Meio
Ambiente
Liberação de
gás inflamável
(GNV)
Ruptura ou va-
zamento na
mangueira de
abastecimento,
conexões, válvulas
e acessórios
Incêndio em tocha
Incêndio ou explo-
são em nuvem
Contaminação
do ar
Liberação
de líquido
inflamável
(gasolina,
álcool)
Ruptura ou vaza-
mento na bomba
de abastecimento,
e acessórios
Enchimento exces-
sivo do tanque de
combustível do
automóvel
Vazamento de
tanques subterrâ-
neos
Incêndio ou explo-
são em nuvem
Incêndio em poça
Contaminação
do solo ou
recursos
hídricos
Liberação
de líquido
combustível
(óleo diesel)
Ruptura ou vaza-
mento na bomba
de abastecimento,
e acessórios
Enchimento exces-
sivo do tanque de
combustível do
automóvel
Vazamento
de tanques
subterrâneos
Incêndio em poça Contaminação
do solo ou
recursos
hídricos

Anotações
44

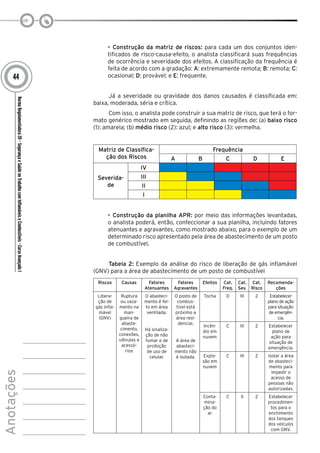

• Construção da matriz de riscos: para cada um dos conjuntos iden-
tificados de risco-causa-efeito, o analista classificará suas frequências
de ocorrência e severidade dos efeitos. A classificação da frequência é
feita de acordo com a gradação: A: extremamente remota; B: remota; C:
ocasional; D: provável; e E: frequente.
Já a severidade ou gravidade dos danos causados é classificada em:
baixa, moderada, séria e crítica.
Com isso, o analista pode construir a sua matriz de risco, que terá o for-
mato genérico mostrado em seguida, definindo as regiões de: (a) baixo risco
(1): amarela; (b) médio risco (2): azul; e alto risco (3): vermelha.
Matriz de Classifica-
ção dos Riscos
Frequência
A B C D E
Severida-
de
IV
III
II
I
• Construção da planilha APR: por meio das informações levantadas,
o analista poderá, então, confeccionar a sua planilha, incluindo fatores
atenuantes e agravantes, como mostrado abaixo, para o exemplo de um
determinado risco apresentado pela área de abastecimento de um posto
de combustível.
Tabela 2: Exemplo da análise do risco de liberação de gás inflamável
(GNV) para a área de abastecimento de um posto de combustível
Riscos Causas Fatores
Atenuantes
Fatores
Agravantes
Efeitos Cat.
Freq.
Cat.
Sev.
Cat.
Risco
Recomenda-
ções
Libera-
ção de
gás infla-
mável
(GNV)
Ruptura
ou vaza-
mento na
man-
gueira de
abaste-
cimento,
conexões,
válvulas e
acessó-
rios
O abasteci-
mento é fei-
to em área
ventilada.
Há sinaliza-
ção de não
fumar e de
proibição
de uso de
celular.
O posto de
combus-
tível está
próximo a
área resi-
dencial.
A área de
abasteci-
mento não
é isolada.
Tocha D III 2 Estabelecer
plano de ação
para situação
de emergên-
cia.
Incên-
dio em
nuvem
C III 2 Estabelecer
plano de
ação para
situação de
emergência.
Explo-
são em
nuvem
C III 2 Isolar a área
de abasteci-
mento para
impedir o
acesso de
pessoas não
autorizadas.
Conta-
mina-
ção do
ar
C II 2 Estabelecer
procedimen-
tos para o
enchimento
dos tanques
dos veículos
com GNV.

Anotações
45

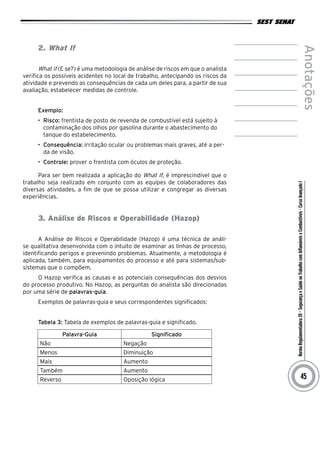

2. What If
What if (E se?) é uma metodologia de análise de riscos em que o analista
verifica os possíveis acidentes no local de trabalho, antecipando os riscos da
atividade e prevendo as consequências de cada um deles para, a partir de sua
avaliação, estabelecer medidas de controle.
Exemplo:
• Risco: frentista de posto de revenda de combustível está sujeito à
contaminação dos olhos por gasolina durante o abastecimento do
tanque do estabelecimento.
• Consequência: irritação ocular ou problemas mais graves, até a per-
da de visão.
• Controle: prover o frentista com óculos de proteção.
Para ser bem realizada a aplicação do What If, é imprescindível que o
trabalho seja realizado em conjunto com as equipes de colaboradores das
diversas atividades, a fim de que se possa utilizar e congregar as diversas
experiências.
3. Análise de Riscos e Operabilidade (Hazop)
A Análise de Riscos e Operabilidade (Hazop) é uma técnica de análi-
se qualitativa desenvolvida com o intuito de examinar as linhas de processo,
identificando perigos e prevenindo problemas. Atualmente, a metodologia é
aplicada, também, para equipamentos do processo e até para sistemas/sub-
sistemas que o compõem.
O Hazop verifica as causas e as potenciais consequências dos desvios
do processo produtivo. No Hazop, as perguntas do analista são direcionadas
por uma série de palavras-guia.
Exemplos de palavras-guia e seus correspondentes significados:
Tabela 3: Tabela de exemplos de palavras-guia e significado.
Palavra-Guia Significado
Não Negação
Menos Diminuição
Mais Aumento
Também Aumento
Reverso Oposição lógica

Anotações
46
De forma geral, a aplicação da metodologia Hazop segue os procedi-
mentos abaixo:
• Seleção da etapa produtiva a ser analisada, normalmente denomina-
da nó;
• Aplicação das palavras-guia para identificação dos possíveis desvios;
• Pesquisa das possíveis causas e consequências de cada desvio iden-
tificado; e
• Estabelecimento das medidas de detecção, redução ou eliminação e
monitoramento das causas e consequências identificadas.
Exemplo: aplicação de orientação da análise mediante o uso das pala-
vras-guia para uma linha de abastecimento de combustíveis líquidos
Tabela 4: Tabela de exemplos de aplicação das palavras-guia para linha
de abastecimento
Variáveis Observadas Palavra-Guia Possível Desvio
Fluxo Reverso Fluxo reverso
Pressão Menos Pressão baixa
Temperatura Mais Temperatura alta
Nível Menos Nível baixo
Viscosidade Mais Viscosidade alta
4. Análise de Modos e Efeitos de Falhas (FMEA)
A Análise de Modos e Efeitos de Falhas (FMEA) é uma avaliação de-
talhada, podendo ser qualitativa ou quantitativa, que permite investigar as
maneiras pelas quais um equipamento ou sistema pode falhar e os efeitos
que poderão advir, estimando ainda as taxas de falha e propiciando o estabe-
lecimento de mudanças e alternativas que possibilitem uma diminuição das
probabilidades de falha, aumentando a confiabilidade do sistema.
De acordo com De Cicco e Fantazzini (1993), um procedimento proposto
para a aplicação da FMEA é o seguinte:
• Dividir o sistema em subsistemas que possam ser efetivamente con-
trolados;
• Traçar diagramas de blocos funcionais do sistema e subsistemas,
para determinar os inter-relacionamentos existentes;
• Preparar um cheklist dos componentes de cada subsistema e sua
função específica;
• Determinar, por meio da análise de projetos e diagramas, os modos
possíveis de falha que possam afetar outros componentes. Os modos
básicos de falha, em geral, são agrupados em quatro categorias: (I)
falha em operar no instante prescrito; (II) falha em cessar de operar no
instante prescrito; (III) operação prematura; e (IV) falha em operação.
• Indicar os efeitos de cada falha sobre outros componentes e como
isso afeta a operação;

Anotações
47
• Estimar a gravidade de cada falha específica de acordo com as cate-
gorias de risco, para possibilitar a priorização de alternativas;
• Indicar os métodos usados para detecção de cada falha específica;
• Formular possíveis ações de compensação e reparos que possam
ser adotadas para eliminar ou controlar cada falha específica e seus
efeitos; e
• Determinar as probabilidades de ocorrência de cada falha específica
para possibilitar a análise quantitativa.
Pesquise, na internet, exemplos de aplicação da FMEA para
trabalhos com inflamáveis e combustíveis e identifique as
principais variáveis envolvidas em cada processo.
5. Análise por Árvore de Falhas (AAF)
A Análise por Árvore de Falhas (AAF) é uma metodologia para o estudo
dos fatores que podem causar um evento indesejável (falha) e encontra apli-
cação no estudo de situações singelas e complexas. Ela determina as frequ-
ências de eventos indesejáveis (localizadas no topo) a partir da combinação
lógica das falhas dos diversos componentes do sistema.
Em regra, a aplicação da AAF obedece à seguinte sequência:
• Identificação da falha ou evento denominado de topo;
• Elaboração da Árvore de Falhas até a identificação das causas bási-
cas;
• Avaliação qualitativa dos eventos da Árvore de Falhas, principalmen-
te com foco nos repetitivos; e
• Investigação e análise das causas básicas até que se chegue ao even-
to de topo.
Na Figura 3, abaixo, podemos observar exemplo singelo de construção
de Árvore de Falha.

Anotações
48
6. Análise por Árvore de Eventos (AAE)
A Análise por Árvore de Eventos (AAE) é uma metodologia lógico-indu-
tiva para identificar as várias e possíveis consequências resultantes de um
certo evento inicial.
A técnica busca determinar as frequências das consequências decor-
rentes dos eventos indesejáveis, utilizando encadeamentos lógicos a cada
etapa de atuação do sistema.
Nas aplicações de análise de risco, o evento inicial da Árvore de Eventos
é, em geral, a falha de um componente ou subsistema, sendo os eventos sub-
sequentes determinados pelas características do sistema.
Para o traçado da árvore de eventos, as seguintes etapas devem ser
seguidas:
• Definir o evento inicial que pode conduzir ao acidente;
• Definir os sistemas de segurança (ações) que podem amortecer o
efeito do evento inicial;
• Combinar, em uma árvore lógica de decisões, as várias sequências de
acontecimentos que podem surgir a partir do evento inicial;
• Uma vez construída a Árvore de Eventos, calcular as probabilidades
associadas a cada ramo do sistema que conduz a alguma falha (aci-
dente).
Pesquise, na internet, exemplos de aplicação da AAE para
trabalhos com inflamáveis e combustíveis e identifique as
principais variáveis envolvidas para cada processo.
7. Análise Quantitativa de Riscos (AQR)
O processo de análise quantitativa de risco tem como objetivo analisar,
numericamente, a probabilidade de cada risco e de sua respectiva consequên-
cia no processo produtivo. Este processo pode utilizar diversas técnicas, tais
como a simulação de Monte Carlo e análise de decisão, para:
• Determinar a probabilidade de ocorrência de um risco específico;
• Quantificar a exposição ao risco para um determinado processo e
determinar o tamanho da reserva de contingência do custo e crono-
grama que pode ser necessária; e
• Identificar riscos que requerem maior atenção, quantificando sua
contribuição relativa ao risco do processo.
A AQR, em geral, é realizada após a análise qualitativa de risco. Consi-
derações com relação à disponibilidade de tempo, orçamento e a necessidade
para declarações qualitativas ou quantitativas sobre riscos e impactos deter-
minarão que métodos devem ser usados pelos analistas.

Anotações
49

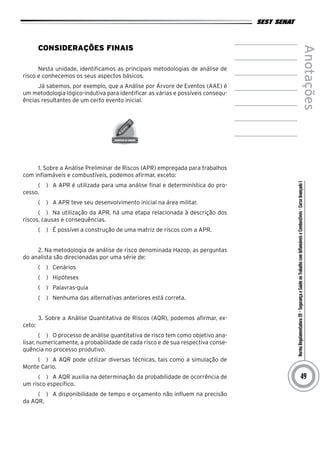

Nesta unidade, identificamos as principais metodologias de análise de
risco e conhecemos os seus aspectos básicos.
Já sabemos, por exemplo, que a Análise por Árvore de Eventos (AAE) é
um metodologia lógico-indutiva para identificar as várias e possíveis consequ-
ências resultantes de um certo evento inicial.
1. Sobre a Análise Preliminar de Riscos (APR) empregada para trabalhos
com inflamáveis e combustíveis, podemos afirmar, exceto:
( ) A APR é utilizada para uma análise final e determinística do pro-
cesso.
( ) A APR teve seu desenvolvimento inicial na área militar.
( ) Na utilização da APR, há uma etapa relacionada à descrição dos
riscos, causas e consequências.
( ) É possível a construção de uma matriz de riscos com a APR.
2. Na metodologia de análise de risco denominada Hazop, as perguntas
do analista são direcionadas por uma série de:
( ) Cenários
( ) Hipóteses
( ) Palavras-guia
( ) Nenhuma das alternativas anteriores está correta.
3. Sobre a Análise Quantitativa de Riscos (AQR), podemos afirmar, ex-
ceto:
( ) O processo de análise quantitativa de risco tem como objetivo ana-
lisar, numericamente, a probabilidade de cada risco e de sua respectiva conse-
quência no processo produtivo.
( ) A AQR pode utilizar diversas técnicas, tais como a simulação de
Monte Carlo.
( ) A AQR auxilia na determinação da probabilidade de ocorrência de
um risco específico.
( ) A disponibilidade de tempo e orçamento não influem na precisão
da AQR.

Permissão para Trabalho,
e Acidentes com
Inflamáveis
UNIDADE 5

Anotações
53
Apresentação
Nesta unidade do Curso abordaremos a permissão para trabalho com
inflamáveis, e os procedimentos para análise de causas e medidas preventivas
acerca de acidentes com inflamáveis.
Objetivos
• Explanar sobre a permissão para trabalho com inflamáveis.
• Entender como proceder à análise de causas e medidas preventivas
acerca de acidentes com inflamáveis.
INTRODUÇÃO
O trabalho com inflamáveis e combustíveis exige que o profissional do-
mine os conhecimentos sobre o que é uma permissão de trabalho, quando
deve ser utilizada e o que deve conter.
Além disso, o profissional deve estar preparado para proceder à análise
de causas quando da ocorrência de acidentes, e estar, ainda, apto a aplicar as
medidas preventivas para evitá-los.
desenvolvimento
1. Permissão para Trabalho com Inflamáveis
Via de regra, toda atividade rotineira de inspeção e manutenção de
equipamentos deve, previamente, ser objeto de uma instrução de trabalho.
A instrução de trabalho é o documento utilizado para a des-
crição do funcionamento das atividades nos processos de
inspeção e manutenção. É por meio desse documento que
os empregados são orientados sobre como realizar suas fun-
ções e como proceder diante de ocorrências indesejáveis.
Agora, quando temos uma atividade não rotineira de intervenção nos
equipamentos, é necessária a elaboração da permissão de trabalho (PT).

Anotações
54
A permissão de trabalho é um documento escrito que au-
toriza o início do serviço, tendo sido avaliados os riscos à
segurança e saúde do trabalhador e ao meio ambiente, com
a devida proposição de medidas de controle e proteção apli-
cáveis.
Em consonância com a NR 20, deve ser elaborada permissão de traba-
lho para atividades não rotineiras de intervenção nos equipamentos, baseada
em análise de risco, nos trabalhos:
• que possam gerar chamas, calor, centelhas ou ainda que envolvam o
seu uso;
• em espaços confinados, conforme Norma Regulamentadora n.º 33;
• envolvendo isolamento de equipamentos e bloqueio/etiquetagem;
• em locais elevados com risco de queda;
• com equipamentos elétricos, conforme Norma Regulamentadora n.º
10; e
• cujas boas práticas de segurança e saúde a recomendem.

Anotações
55
A Permissão de Trabalho deve permanecer em local visível e sob a res-
ponsabilidade de um supervisor durante toda a execução do trabalho, e deve
conter:
• Data, hora e local da execução do trabalho;
• Tipo de ambiente de realização do trabalho;
• Descrição do trabalho a ser realizado;
• Número de empregados envolvidos na operação e sua identificação;
• Nome do encarregado da equipe;
• Riscos associados ao trabalho;
• Equipamentos de proteção individual e coletiva necessários;
• Medidas de segurança preventivas; e
• Assinatura do responsável pela Permissão de Trabalho.
Via de regra, toda Permissão de Trabalho deve apresentar um requisi-
tante e um emitente, em que:
• Emitente: é o profissional comprovadamente treinado em análise
de riscos, conhecedor das características e dos riscos do local e do
equipamento.
• Requisitante: é o responsável ou encarregado da equipe que realiza-
rá o serviço.
Constituem responsabilidades do emitente:
• Certificar-se das condições de segurança durante toda a execução do
trabalho;
• Solicitar o isolamento da área, quando necessário; e
• Cancelar a Permissão de Trabalho, quando houver necessidade.
Constituem responsabilidades do requisitante:
• Instruir a equipe de trabalho sobre as medidas de segurança;
• Inspecionar as condições de segurança e providenciar os equipamen-
tos de proteção individual e coletiva;
• Acompanhar a execução do trabalho, a fim de detectar anomalias; e
• Solicitar o cancelamento da Permissão de Trabalho, quando houver
necessidade.
Quanto aos perigos e riscos a que estão submetidos os tra-
balhadores que lidam com substâncias inflamáveis e com-
bustíveis, podemos dizer que os principais são incêndios e
explosões.

Anotações
56
2. Acidentes com Inflamáveis: Análise de Causas e
Medidas Preventivas
O profissional que lida com inflamáveis e combustíveis deve ter sempre
em mente que a análise das causas de acidentes é imprescindível à prevenção
de futuras ocorrências indesejáveis.
A análise das causas de acidentes com inflamáveis pode ser realizada
utilizando-se alguma metodologia, ou combinação de metodologias, de aná-
lise de riscos, que fazem parte do conteúdo programático do Curso Avança-
do I. Entre elas, destacam-se: Análise Preliminar de Riscos (APR); What if (E
se?); Análise de Riscos e Operabilidade (Hazop); Análise de Modos e Efeitos
de Falhas (FMEA); Análise por Árvore de Falhas (AAF); Análise por Árvore de
Eventos (AAE); e Análise Quantitativa de Riscos (AQR).
De acordo com dados do MTE (2014), as principais causas de acidentes
com inflamáveis são:
• Negligência de empregadores e empregados;
• Ausência de treinamentos adequados aos empregados;
• Ausência de manutenção em equipamentos e instalações; e
• Má condição de operação de sistemas.
Com conhecimentos sobre prevenção e adotando-se atitudes proativas
no local de trabalho, podem ser evitados acidentes com inflamáveis e combus-
tíveis, os quais, via de regra, causam:
• Danos à saúde e integridade física dos trabalhadores;
• Danos ao patrimônio da empresa e prejuízo econômico; e
• Impactos socioambientais.

Anotações
57

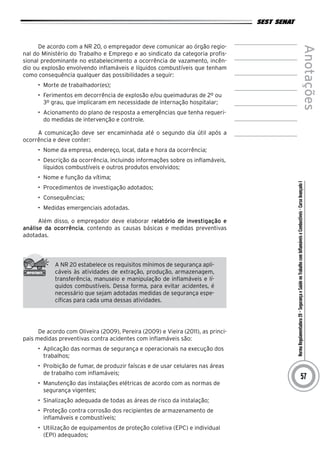

De acordo com a NR 20, o empregador deve comunicar ao órgão regio-
nal do Ministério do Trabalho e Emprego e ao sindicato da categoria profis-
sional predominante no estabelecimento a ocorrência de vazamento, incên-
dio ou explosão envolvendo inflamáveis e líquidos combustíveis que tenham
como consequência qualquer das possibilidades a seguir:
• Morte de trabalhador(es);
• Ferimentos em decorrência de explosão e/ou queimaduras de 2º ou
3º grau, que implicaram em necessidade de internação hospitalar;
• Acionamento do plano de resposta a emergências que tenha requeri-
do medidas de intervenção e controle.
A comunicação deve ser encaminhada até o segundo dia útil após a
ocorrência e deve conter:
• Nome da empresa, endereço, local, data e hora da ocorrência;
• Descrição da ocorrência, incluindo informações sobre os inflamáveis,
líquidos combustíveis e outros produtos envolvidos;
• Nome e função da vítima;
• Procedimentos de investigação adotados;
• Consequências;
• Medidas emergenciais adotadas.
Além disso, o empregador deve elaborar relatório de investigação e
análise da ocorrência, contendo as causas básicas e medidas preventivas
adotadas.
A NR 20 estabelece os requisitos mínimos de segurança apli-
cáveis às atividades de extração, produção, armazenagem,
transferência, manuseio e manipulação de inflamáveis e lí-
quidos combustíveis. Dessa forma, para evitar acidentes, é
necessário que sejam adotadas medidas de segurança espe-
cíficas para cada uma dessas atividades.
De acordo com Oliveira (2009), Pereira (2009) e Vieira (2011), as princi-
pais medidas preventivas contra acidentes com inflamáveis são:
• Aplicação das normas de segurança e operacionais na execução dos
trabalhos;
• Proibição de fumar, de produzir faíscas e de usar celulares nas áreas
de trabalho com inflamáveis;
• Manutenção das instalações elétricas de acordo com as normas de
segurança vigentes;
• Sinalização adequada de todas as áreas de risco da instalação;
• Proteção contra corrosão dos recipientes de armazenamento de
inflamáveis e combustíveis;
• Utilização de equipamentos de proteção coletiva (EPC) e individual
(EPI) adequados;

Anotações
58

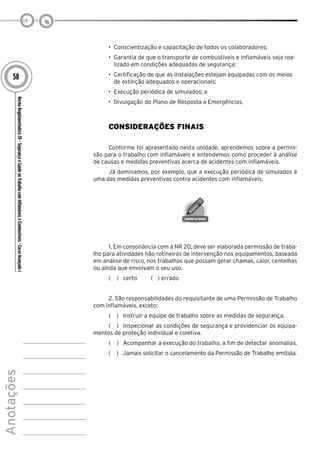

• Conscientização e capacitação de todos os colaboradores;
• Garantia de que o transporte de combustíveis e inflamáveis seja rea-
lizado em condições adequadas de segurança;
• Certificação de que as instalações estejam equipadas com os meios
de extinção adequados e operacionais;
• Execução periódica de simulados; e
• Divulgação do Plano de Resposta a Emergências.
Conforme foi apresentado nesta unidade, aprendemos sobre a permis-
são para o trabalho com inflamáveis e entendemos como proceder à análise
de causas e medidas preventivas acerca de acidentes com inflamáveis.
Já dominamos, por exemplo, que a execução periódica de simulados é
uma das medidas preventivas contra acidentes com inflamáveis.
1. Em consonância com a NR 20, deve ser elaborada permissão de traba-
lho para atividades não rotineiras de intervenção nos equipamentos, baseada
em análise de risco, nos trabalhos que possam gerar chamas, calor, centelhas
ou ainda que envolvam o seu uso.
2. São responsabilidades do requisitante de uma Permissão de Trabalho
com inflamáveis, exceto:
( ) Instruir a equipe de trabalho sobre as medidas de segurança.
( ) Inspecionar as condições de segurança e providenciar os equipa-
mentos de proteção individual e coletiva.
( ) Acompanhar a execução do trabalho, a fim de detectar anomalias.
( ) Jamais solicitar o cancelamento da Permissão de Trabalho emitida.

Anotações
59
3. De acordo com a NR 20, o empregador deve comunicar ao órgão re-
gional do Ministério do Trabalho e Emprego e ao sindicato da categoria pro-
fissional predominante no estabelecimento a ocorrência de vazamento, in-
cêndio ou explosão envolvendo inflamáveis e líquidos combustíveis que tenha
como consequência qualquer das possibilidades a seguir:
( ) Morte de trabalhador(es)
( ) Ferimentos em decorrência de explosão e/ou queimaduras de 2º
ou 3º grau, que implicaram em necessidade de internação hospitalar.
( ) Acionamento do plano de resposta a emergências que tenha re-
querido medidas de intervenção e controle.

Planejamento de
Resposta a Emergências
com Inflamáveis
UNIDADE 6

Anotações
63
Apresentação
Nesta sexta unidade do Curso, iniciaremos pela compreensão das pres-
crições normativas do Plano de Resposta a Emergências da Instalação. Em
seguida, o aluno conhecerá a estrutura básica para a elaboração do Plano.
Objetivos
• Entender as prescrições normativas do Plano de Resposta a Emer-
gências da Instalação.
• Explanar sobre a estrutura básica do Plano de Resposta a Emergên-
cias da Instalação.
INTRODUÇÃO
Em caso de ocorrência de emergências no trabalho com inflamáveis e
combustíveis, os profissionais devem estar previamente capacitados e trei-
nados para executar os procedimentos adequados a cada situação. Não há
espaço nem tempo para improvisos nem dúvidas, pois vidas humanas estarão
em risco, e haverá ainda a possibilidade de alastramento dos danos.
Sempre alertas!
desenvolvimento
1. Entendendo o Plano de Resposta a Emergências da
Instalação
De acordo com a NR 20 (MTE, 2014), o empregador deve elaborar e im-
plementar plano de resposta a emergências que contemple ações específicas
a serem adotadas na ocorrência de vazamentos ou derramamentos de infla-
máveis e líquidos combustíveis, incêndios ou explosões.
O plano de resposta a emergências das instalações classe I, II e III deve
ser elaborado considerando as características e a complexidade da instalação,
e conter, no mínimo:
• Nome e função do(s) responsável(eis) técnico(s) pela elaboração e
revisão do plano;
• Nome e função do responsável pelo gerenciamento, coordenação e
implementação do plano;
• Designação dos integrantes da equipe de emergência, responsáveis
pela execução de cada ação e seus respectivos substitutos;

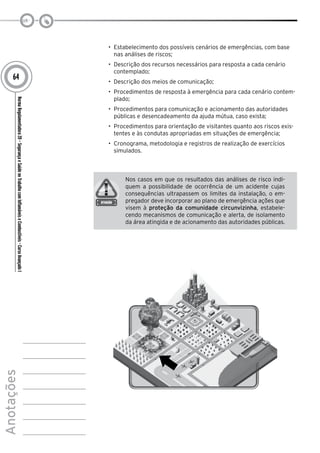

Anotações
64
• Estabelecimento dos possíveis cenários de emergências, com base
nas análises de riscos;
• Descrição dos recursos necessários para resposta a cada cenário
contemplado;
• Descrição dos meios de comunicação;
• Procedimentos de resposta à emergência para cada cenário contem-
plado;
• Procedimentos para comunicação e acionamento das autoridades
públicas e desencadeamento da ajuda mútua, caso exista;
• Procedimentos para orientação de visitantes quanto aos riscos exis-
tentes e às condutas apropriadas em situações de emergência;
• Cronograma, metodologia e registros de realização de exercícios
simulados.
Nos casos em que os resultados das análises de risco indi-
quem a possibilidade de ocorrência de um acidente cujas
consequências ultrapassem os limites da instalação, o em-
pregador deve incorporar ao plano de emergência ações que
visem à proteção da comunidade circunvizinha, estabele-
cendo mecanismos de comunicação e alerta, de isolamento
da área atingida e de acionamento das autoridades públicas.

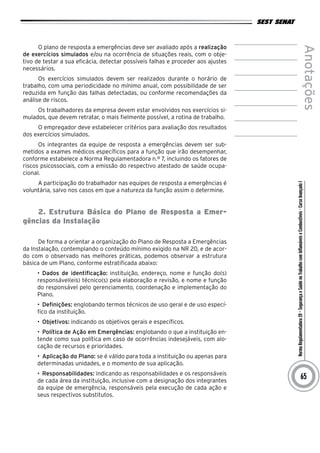

Anotações
65
O plano de resposta a emergências deve ser avaliado após a realização
de exercícios simulados e/ou na ocorrência de situações reais, com o obje-
tivo de testar a sua eficácia, detectar possíveis falhas e proceder aos ajustes
necessários.
Os exercícios simulados devem ser realizados durante o horário de
trabalho, com uma periodicidade no mínimo anual, com possibilidade de ser
reduzida em função das falhas detectadas, ou conforme recomendações da
análise de riscos.
Os trabalhadores da empresa devem estar envolvidos nos exercícios si-
mulados, que devem retratar, o mais fielmente possível, a rotina de trabalho.
O empregador deve estabelecer critérios para avaliação dos resultados
dos exercícios simulados.
Os integrantes da equipe de resposta a emergências devem ser sub-
metidos a exames médicos específicos para a função que irão desempenhar,
conforme estabelece a Norma Regulamentadora n.º 7, incluindo os fatores de
riscos psicossociais, com a emissão do respectivo atestado de saúde ocupa-
cional.
A participação do trabalhador nas equipes de resposta a emergências é
voluntária, salvo nos casos em que a natureza da função assim o determine.
2. Estrutura Básica do Plano de Resposta a Emer-
gências da Instalação
De forma a orientar a organização do Plano de Resposta a Emergências
da Instalação, contemplando o conteúdo mínimo exigido na NR 20, e de acor-
do com o observado nas melhores práticas, podemos observar a estrutura
básica de um Plano, conforme estratificada abaixo:
• Dados de identificação: instituição, endereço, nome e função do(s)
responsável(eis) técnico(s) pela elaboração e revisão, e nome e função
do responsável pelo gerenciamento, coordenação e implementação do
Plano.
• Definições: englobando termos técnicos de uso geral e de uso especí-
fico da instituição.
• Objetivos: indicando os objetivos gerais e específicos.
• Política de Ação em Emergências: englobando o que a instituição en-
tende como sua política em caso de ocorrências indesejáveis, com alo-
cação de recursos e prioridades.
• Aplicação do Plano: se é válido para toda a instituição ou apenas para
determinadas unidades, e o momento de sua aplicação.
• Responsabilidades: indicando as responsabilidades e os responsáveis
de cada área da instituição, inclusive com a designação dos integrantes
da equipe de emergência, responsáveis pela execução de cada ação e
seus respectivos substitutos.

Anotações
66
• Detalhamento do Plano: englobando —
• Descrição dos principais processos com a utilização de plantas de
localização, croquis, diagramas funcionais e imagens das instalações;
• Estabelecimento dos possíveis cenários de emergências, com base
nas análises de riscos;
• Descrição dos recursos internos e externos necessários para respos-
ta a cada cenário contemplado;
• Descrição dos meios de comunicação;
• Procedimentos de resposta à emergência para cada cenário contem-
plado, inclusive com o uso de fluxogramas;
• Procedimentos para comunicação e acionamento das autoridades
públicas e desencadeamento da ajuda mútua, caso exista;
• Procedimentos para orientação de visitantes quanto aos riscos exis-
tentes, e como agir em situações de emergência;
• Procedimentos de evacuação e abandono;
• Procedimentos de registro, avaliação e análise de ocorrências;
• Integração com outros planos: indicando como o Plano se inter-rela-
ciona com os outros planos da instituição.
• Exercícios Simulados: cronograma, metodologia e registros de reali-
zação de exercícios simulados.
• Referências Bibliográficas: indicando normas gerais e específicas,
obras literárias de suporte, entre outras.
• Anexos: podendo conter plantas, croquis, fluxogramas e instruções
detalhadas.

Anotações
67
3. Conteúdo Prático
Para conhecer mais sobre as situações emergenciais e os
sistemas de segurança contra incêndio com inflamáveis, se-
lecionamos alguns vídeos da internet, os quais podem ser
acessados por meio dos links:
https://www.youtube.com/watch?v=v8Umskal8gQ
https://www.youtube.com/watch?v=0KheW2NGskE
https://www.youtube.com/watch?v=mONyCmtDc_g
https://www.youtube.com/watch?v=1PpnWhexepU
http://globotv.globo.com/tv-tem-interior-sp/tem-noticias-1a-edicao-
-baurumarilia/v/incendio-em-tanque-de-combustivel-de-ourinhos-
-sp-continua-apos-24-horas/2330818
https://www.youtube.com/watch?v=BXvbFj-FCls
https://www.youtube.com/watch?v=qr73SkkhlFY
https://www.youtube.com/watch?v=V9gPt9KrNY0
https://www.youtube.com/watch?v=fMEthJOSLKc
Conforme foi apresentado nesta unidade, aprendemos as prescrições
normativas do Plano de Resposta a Emergências da Instalação e explanamos
sobre sua estrutura básica.
Assimilamos, por exemplo, que é importante que o Plano de Resposta a
Emergências se integre a outros planos existentes na instituição.
1. O Plano de Resposta a Emergências da Instalação deve contemplar,
entre outros, os elementos seguintes, exceto:
( ) Designação dos integrantes da equipe de emergência, responsá-
veis pela execução de cada ação e seus respectivos substitutos
( ) Estabelecimento dos possíveis cenários de emergências, com base
nas análises de riscos
( ) Descrição dos recursos necessários para resposta a cada cenário
contemplado
( ) Descrição dos meios de comunicação e dos valores gastos

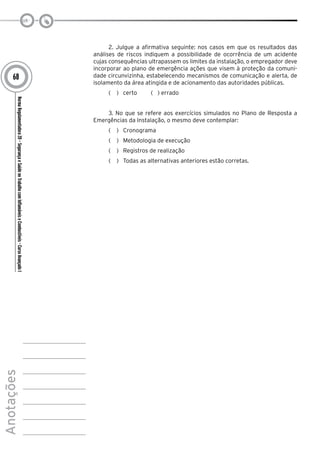

Anotações
68
2. Julgue a afirmativa seguinte: nos casos em que os resultados das
análises de riscos indiquem a possibilidade de ocorrência de um acidente
cujas consequências ultrapassem os limites da instalação, o empregador deve
incorporar ao plano de emergência ações que visem à proteção da comuni-
dade circunvizinha, estabelecendo mecanismos de comunicação e alerta, de
isolamento da área atingida e de acionamento das autoridades públicas.
3. No que se refere aos exercícios simulados no Plano de Resposta a
Emergências da Instalação, o mesmo deve contemplar:
( ) Cronograma
( ) Metodologia de execução
( ) Registros de realização

Anotações
69
Referências Bibliográficas
ABNT — Associação Brasileira de Normas Técnicas. NBR 17505 — Armazena-
mento de líquidos inflamáveis e combustíveis. Rio de Janeiro, 2014.
__________________________________________. NBR 14639 – Armazenamen-
to de líquidos inflamáveis e combustíveis — Posto revendedor veicular (servi-
ços) e ponto de abastecimento — Instalações elétricas. Rio de Janeiro, 2014.
__________________________________________. NBR 7503 - Transporte ter-
restre de produtos perigosos — Ficha de emergência e envelope — Caracterís-
ticas, dimensões e preenchimento. Rio de Janeiro, 2012.
__________________________________________. NBR 9735 — Conjunto de
equipamentos para emergências no transporte terrestre de produtos perigo-
sos. Rio de Janeiro, 2012.
__________________________________________. NBR 7500 — Identificação
para o transporte terrestre, manuseio, movimentação e armazenamento de
produtos. Rio de Janeiro, 2011.
__________________________________________. NBR 15594 — Armazenamento de lí-
quidosinflamáveisecombustíveis—Postorevendedordecombustívelveicular(serviços)
Parte 1: Procedimento de operação. Rio de Janeiro, 2008.
ANP — Agência Nacional do Petróleo, Gás Natural e Biocombustíveis. Disponí-
vel em: <http://www.anp.gov.br>. Acesso em set. 2014.
ANTT — Agência Nacional de Transportes Terrestres. Resolução n° 420, de 13
de maio de 2004, e suas alterações. Aprova as Instruções Complementares ao
Regulamento do Transporte Terrestre de Produtos Perigosos. Disponível em:
<http://www.antt.gov.br>. Acesso em set. 2014.
cascaes, S. m. noções Básicas de Segurança de Processo. Braskem, 2013.
De Cicco, F. e Fantazzini, M. L. Introdução à Engenharia de Segurança de
Sistemas. São Paulo, 1993.
GONÇALVES, E. A.; GONÇALVES, J. A. A. Segurança e Saúde no Trabalho -
2000 Perguntas e Respostas. São Paulo: LTR, 2013.
KOTTER, J. Liderando Mudanças. Rio de Janeiro: Campus, 2013.
LIEGGIO JÚNIOR, M. Transporte Rodoviário de Produtos Perigosos: Propos-
ta Metodológica para Avaliação e Classificação dos Serviços prestados pelas
Empresas de Transporte quanto a Riscos de Acidentes. Tese de Doutorado.
Brasília: Universidade de Brasília, 2012.
MILANELLI, E.; OLIVEIRA, C. A. D.; SCALDELAI, A. V. Manual Prático de Saúde
e Segurança do Trabalho. Yendis, 2012.
MTE — Ministério do Trabalho e Emprego. Disponível em: < http://www.mte.
gov.br>. Acesso em set. 2014.
NUNES, F. O. Segurança e Saúde no Trabalho. São Paulo: Método, 2013.
OLIVEIRA, C. A. D. Segurança e Medicina do Trabalho – Guia de Prevenção de
Riscos. Yendis, 2009.
PEREIRA, A. G. Segurança Contra Incêndios. Rio de Janeiro: LTR, 2009.
PEREIRA, A. G.; POPOVIC, R. R. Tecnologia em Segurança Contra Incêndio. Rio
de Janeiro: LTR, 2007.
VIEIRA, J. L. Regulamento de Segurança Contra Incêndio. São Paulo: Edipro, 2011.

Nr20 avancado final

Mais conteúdo relacionado

Mais procurados

Semelhante a Nr20 avancado final

Nr20 avancado final
