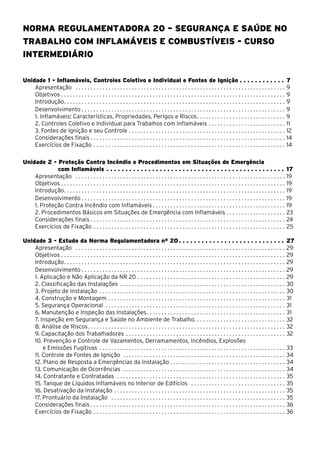

Unidade 1 - Inflamáveis, Controles Coletivo e Individual e Fontes de Ignição . . . . . . . . . . . . 7
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Desenvolvimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1. Inflamáveis: Características, Propriedades, Perigos e Riscos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2. Controles Coletivo e Individual para Trabalhos com Inflamáveis. . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3. Fontes de Ignição e seu Controle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Considerações finais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Exercícios de Fixação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Unidade 2 - Proteção Contra Incêndio e Procedimentos em Situações de Emergência
com Inflamáveis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1. Proteção Contra Incêndio com Inflamáveis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2. Procedimentos Básicos em Situações de Emergência com Inflamáveis. . . . . . . . . . . . . . . . . . . . . 23
Unidade 3 - Estudo da Norma Regulamentadora nº 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
1. Aplicação e Não Aplicação da NR 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2. Classificação das Instalações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3. Projeto de Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4. Construção e Montagem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5. Segurança Operacional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
6. Manutenção e Inspeção das Instalações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
7. Inspeção em Segurança e Saúde no Ambiente de Trabalho. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
8. Análise de Riscos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
9. Capacitação dos Trabalhadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
10. Prevenção e Controle de Vazamentos, Derramamentos, Incêndios, Explosões
e Emissões Fugitivas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
11. Controle de Fontes de Ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
12. Plano de Resposta a Emergências da Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
13. Comunicação de Ocorrências . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
14. Contratante e Contratadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
15. Tanque de Líquidos Inflamáveis no Interior de Edifícios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
16. Desativação da Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
17. Prontuário da Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Unidade 4 - Análise Preliminar de Riscos e Permissão para Trabalho com Inflamáveis . . . . 37
Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
1. Análise Preliminar de Riscos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
2. Permissão para Trabalho com Inflamáveis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
3. Conteúdo Prático. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Referências Bibliográficas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Apresentação
Prezado Aluno
A Norma Regulamentadora nº 20 estabelece requisitos mínimos para a gestão da segurança e
saúde no trabalho contra os fatores de risco de acidentes provenientes das atividades de extração, pro-
dução, armazenamento, transferência, manuseio e manipulação de inflamáveis e líquidos combustíveis
Este é o Curso Intermediário e contém 16 horas-aula
No início de cada unidade você será informado sobre o conteúdo a ser estudado e os objetivos
que pretendemos alcançar.
O texto contém ícones com a finalidade de orientar o estudo, estruturar o texto e ajudá-lo na
compreensão do conteúdo. Você encontrará também situações extraídas do cotidiano comentadas,
conceitos e exercícios de fixação. Confira o significado de cada ícone.
O nosso objetivo maior é que este Curso lhe seja muito proveitoso! Com certeza você constatará
os resultados positivos deste aprendizado!
Desejamos-lhe sucesso nesta caminhada!

Inflamáveis, Controles
Coletivo e Individual e
Fontes de Ignição
UNIDADE 1

NormaRegulamentadora20–SegurançaeSaúdenoTrabalhocomInflamáveiseCombustíveis-CursoIntermediário
Anotações
9

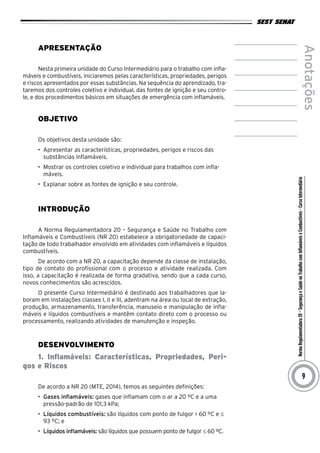

Apresentação
Nesta primeira unidade do Curso Intermediário para o trabalho com infla-
máveis e combustíveis, iniciaremos pelas características, propriedades, perigos
e riscos apresentados por essas substâncias. Na sequência do aprendizado, tra-
taremos dos controles coletivo e individual, das fontes de ignição e seu contro-
le, e dos procedimentos básicos em situações de emergência com inflamáveis.
Objetivo
Os objetivos desta unidade são:
• Apresentar as características, propriedades, perigos e riscos das
substâncias inflamáveis.
• Mostrar os controles coletivo e individual para trabalhos com infla-
máveis.
• Explanar sobre as fontes de ignição e seu controle.
Introdução
A Norma Regulamentadora 20 – Segurança e Saúde no Trabalho com
Inflamáveis e Combustíveis (NR 20) estabelece a obrigatoriedade de capaci-
tação de todo trabalhador envolvido em atividades com inflamáveis e líquidos
combustíveis.
De acordo com a NR 20, a capacitação depende da classe de instalação,
tipo de contato do profissional com o processo e atividade realizada. Com
isso, a capacitação é realizada de forma gradativa, sendo que a cada curso,
novos conhecimentos são acrescidos.
O presente Curso Intermediário é destinado aos trabalhadores que la-
boram em instalações classes I, II e III, adentram na área ou local de extração,
produção, armazenamento, transferência, manuseio e manipulação de infla-
máveis e líquidos combustíveis e mantêm contato direto com o processo ou
processamento, realizando atividades de manutenção e inspeção.
Desenvolvimento
1. Inflamáveis: Características, Propriedades, Peri-
gos e Riscos
De acordo a NR 20 (MTE, 2014), temos as seguintes definições:
• Gases inflamáveis: gases que inflamam com o ar a 20 ºC e a uma
pressão-padrão de 101,3 kPa;
• Líquidos combustíveis: são líquidos com ponto de fulgor > 60 ºC e ≤
93 ºC; e
• Líquidos inflamáveis: são líquidos que possuem ponto de fulgor ≤ 60 ºC.

Anotações
10
Na lição de Oliveira (2009), Milanelli et al. (2012) e Nunes (2013), as
principais características das substâncias inflamáveis e combustíveis estão
associadas, principalmente, à temperatura. Por isso, é importante que o pro-
fissional que lida com tais produtos conheça os conceitos de:

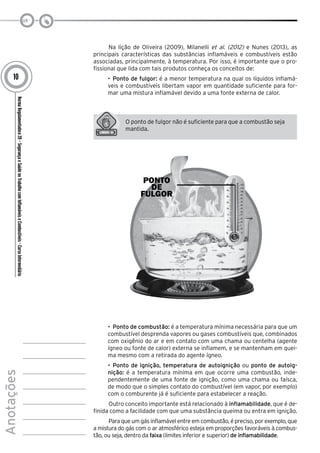

• Ponto de fulgor: é a menor temperatura na qual os líquidos inflamá-
veis e combustíveis libertam vapor em quantidade suficiente para for-
mar uma mistura inflamável devido a uma fonte externa de calor.
O ponto de fulgor não é suficiente para que a combustão seja
mantida.
• Ponto de combustão: é a temperatura mínima necessária para que um
combustível desprenda vapores ou gases combustíveis que, combinados
com oxigênio do ar e em contato com uma chama ou centelha (agente
ígneo ou fonte de calor) externa se inflamem, e se mantenham em quei-
ma mesmo com a retirada do agente ígneo.
• Ponto de ignição, temperatura de autoignição ou ponto de autoig-
nição: é a temperatura mínima em que ocorre uma combustão, inde-
pendentemente de uma fonte de ignição, como uma chama ou faísca,
de modo que o simples contato do combustível (em vapor, por exemplo)
com o comburente já é suficiente para estabelecer a reação.
Outro conceito importante está relacionado à inflamabilidade, que é de-
finida como a facilidade com que uma substância queima ou entra em ignição.
Para que um gás inflamável entre em combustão, é preciso, por exemplo, que
a mistura do gás com o ar atmosférico esteja em proporções favoráveis à combus-
tão, ou seja, dentro da faixa (limites inferior e superior) de inflamabilidade.

Anotações
11

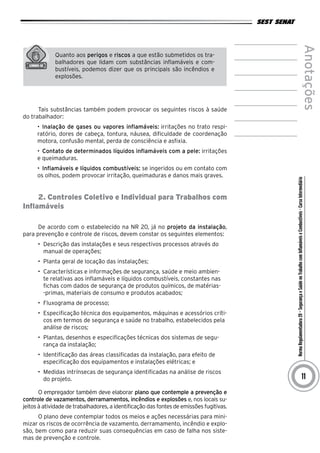

Quanto aos perigos e riscos a que estão submetidos os tra-
balhadores que lidam com substâncias inflamáveis e com-
bustíveis, podemos dizer que os principais são incêndios e
explosões.
Tais substâncias também podem provocar os seguintes riscos à saúde
do trabalhador:
• Inalação de gases ou vapores inflamáveis: irritações no trato respi-
ratório, dores de cabeça, tontura, náusea, dificuldade de coordenação
motora, confusão mental, perda de consciência e asfixia.
• Contato de determinados líquidos inflamáveis com a pele: irritações
e queimaduras.
• Inflamáveis e líquidos combustíveis: se ingeridos ou em contato com
os olhos, podem provocar irritação, queimaduras e danos mais graves.
2. Controles Coletivo e Individual para Trabalhos com
Inflamáveis
De acordo com o estabelecido na NR 20, já no projeto da instalação,
para prevenção e controle de riscos, devem constar os seguintes elementos:
• Descrição das instalações e seus respectivos processos através do
manual de operações;
• Planta geral de locação das instalações;
• Características e informações de segurança, saúde e meio ambien-
te relativas aos inflamáveis e líquidos combustíveis, constantes nas
fichas com dados de segurança de produtos químicos, de matérias-
-primas, materiais de consumo e produtos acabados;
• Fluxograma de processo;
• Especificação técnica dos equipamentos, máquinas e acessórios críti-
cos em termos de segurança e saúde no trabalho, estabelecidos pela
análise de riscos;
• Plantas, desenhos e especificações técnicas dos sistemas de segu-
rança da instalação;
• Identificação das áreas classificadas da instalação, para efeito de
especificação dos equipamentos e instalações elétricas; e
• Medidas intrínsecas de segurança identificadas na análise de riscos
do projeto.
O empregador também deve elaborar plano que contemple a prevenção e
controle de vazamentos, derramamentos, incêndios e explosões e, nos locais su-
jeitos à atividade de trabalhadores, a identificação das fontes de emissões fugitivas.
O plano deve contemplar todos os meios e ações necessárias para mini-
mizar os riscos de ocorrência de vazamento, derramamento, incêndio e explo-
são, bem como para reduzir suas consequências em caso de falha nos siste-
mas de prevenção e controle.

Anotações
12
De acordo com cada atividade desenvolvida, haverá necessidade de uti-
lização de equipamentos de proteção individual (EPI) e coletiva (EPC).
Por exemplo, podemos citar alguns EPIs — equipamentos de proteção in-
dividual — no caso de um trabalhador frentista em um posto de abastecimento
de combustíveis: macacão em brim; luva nitrílica para abastecimento; luva
de raspa para troca de óleo; máscara/respirador semifacial contra vapores;
botina com bico de aço; óculos de proteção contra impacto; protetor auricular
(poluição sonora); avental emborrachado; e boné.
E, dentre os principais EPCs — equipamentos de proteção coletiva — em
uma instalação de inflamáveis e combustíveis, podemos citar: extintores; hi-
drantes; chuveiros automáticos para combate a incêndio (sprinklers); e siste-
mas de detecção e alarme de incêndio.
3. Fontes de Ignição e seu Controle
Fogo ou combustão é o resultado de uma reação química simples e,
para que ele se efetive, é necessária a presença de quatro elementos: com-
bustível, comburente, ignição e reação em cadeia.
Os elementos do tetraedro são:
• Combustível: é o material oxidável (sólido ou gasoso) capaz de reagir
com o comburente (em geral o oxigênio) em uma reação de combus-
tão.
• Comburente: é o material gasoso que pode reagir com um combustí-
vel, produzindo a combustão.
• Ignição: é o agente que dá início ao processo de combustão, introdu-
zindo na mistura combustível/comburente a energia mínima inicial
necessária.
• Reação em cadeia: é o processo de sustentabilidade da combustão,
pela presença de radicais livres que são formados durante o proces-
so de queima do combustível.
É importante que o profissional conheça as fontes de ignição, respon-
sáveis por iniciar uma combustão. Dentre as fontes de ignição mais comuns,
destacam-se:
• Fontes de origem térmica (fósforos, cigarros, fornos, soldadura, reci-
pientes a gasolina, óleo ou outros)
• Fontes de origem elétrica (interruptores, disjuntores, aparelhos elé-
tricos defeituosos, eletricidade estática)

Anotações
13

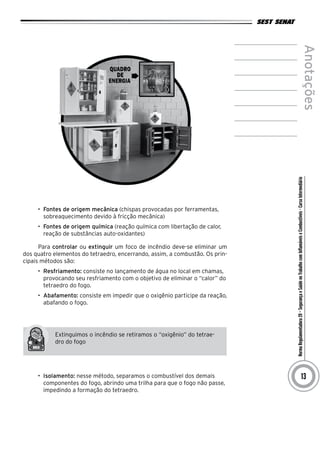

• Fontes de origem mecânica (chispas provocadas por ferramentas,
sobreaquecimento devido à fricção mecânica)
• Fontes de origem química (reação química com libertação de calor,
reação de substâncias auto-oxidantes)
Para controlar ou extinguir um foco de incêndio deve-se eliminar um
dos quatro elementos do tetraedro, encerrando, assim, a combustão. Os prin-
cipais métodos são:
• Resfriamento: consiste no lançamento de água no local em chamas,
provocando seu resfriamento com o objetivo de eliminar o “calor” do
tetraedro do fogo.
• Abafamento: consiste em impedir que o oxigênio participe da reação,
abafando o fogo.
Extinguimos o incêndio se retiramos o “oxigênio” do tetrae-
dro do fogo
• Isolamento: nesse método, separamos o combustível dos demais
componentes do fogo, abrindo uma trilha para que o fogo não passe,
impedindo a formação do tetraedro.

Anotações
14
Para conhecer mais sobre a NR 20, acesse o sítio eletrônico:
http://portal.mte.gov.br/data/files/FF808081419E9C-
900142092C9A742810/NR-20%20(atualizada%20
2012)%20(sem%2018%20meses).pdf

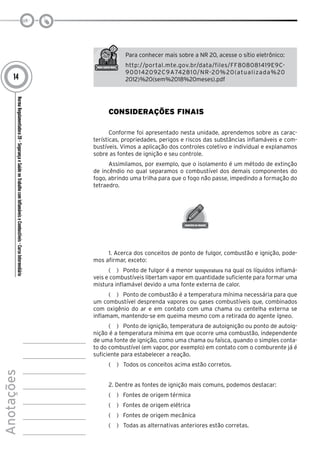

Considerações Finais
Conforme foi apresentado nesta unidade, aprendemos sobre as carac-
terísticas, propriedades, perigos e riscos das substâncias inflamáveis e com-
bustíveis. Vimos a aplicação dos controles coletivo e individual e explanamos
sobre as fontes de ignição e seu controle.
Assimilamos, por exemplo, que o isolamento é um método de extinção
de incêndio no qual separamos o combustível dos demais componentes do
fogo, abrindo uma trilha para que o fogo não passe, impedindo a formação do
tetraedro.
1. Acerca dos conceitos de ponto de fulgor, combustão e ignição, pode-
mos afirmar, exceto:
( ) Ponto de fulgor é a menor temperatura na qual os líquidos inflamá-
veis e combustíveis libertam vapor em quantidade suficiente para formar uma
mistura inflamável devido a uma fonte externa de calor.
( ) Ponto de combustão é a temperatura mínima necessária para que
um combustível desprenda vapores ou gases combustíveis que, combinados
com oxigênio do ar e em contato com uma chama ou centelha externa se
inflamam, mantendo-se em queima mesmo com a retirada do agente ígneo.
( ) Ponto de ignição, temperatura de autoignição ou ponto de autoig-
nição é a temperatura mínima em que ocorre uma combustão, independente
de uma fonte de ignição, como uma chama ou faísca, quando o simples conta-
to do combustível (em vapor, por exemplo) em contato com o comburente já é
suficiente para estabelecer a reação.
( ) Todos os conceitos acima estão corretos.
2. Dentre as fontes de ignição mais comuns, podemos destacar:
( ) Fontes de origem térmica
( ) Fontes de origem elétrica
( ) Fontes de origem mecânica
( ) Todas as alternativas anteriores estão corretas.

Anotações
15

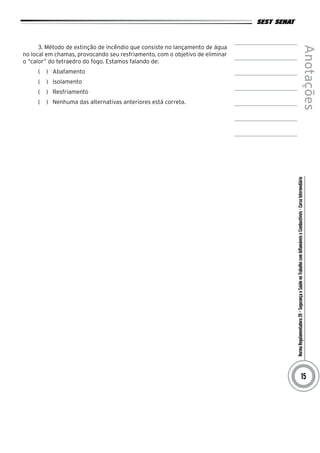

3. Método de extinção de incêndio que consiste no lançamento de água
no local em chamas, provocando seu resfriamento, com o objetivo de eliminar
o “calor” do tetraedro do fogo. Estamos falando de:
( ) Abafamento
( ) Isolamento
( ) Resfriamento
( ) Nenhuma das alternativas anteriores está correta.

Proteção Contra Incêndio
e Procedimentos em
Situações de Emergência
com Inflamáveis
UNIDADE 2

Anotações
19

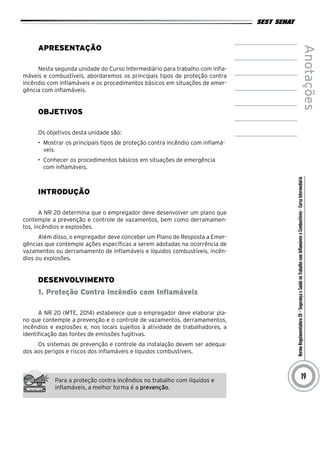

Apresentação
Nesta segunda unidade do Curso Intermediário para trabalho com infla-
máveis e combustíveis, abordaremos os principais tipos de proteção contra
incêndio com inflamáveis e os procedimentos básicos em situações de emer-
gência com inflamáveis.
Objetivos
• Mostrar os principais tipos de proteção contra incêndio com inflamá-
veis.
• Conhecer os procedimentos básicos em situações de emergência
com inflamáveis.
INTRODUÇÃO
A NR 20 determina que o empregador deve desenvolver um plano que
contemple a prevenção e controle de vazamentos, bem como derramamen-
tos, incêndios e explosões.
Além disso, o empregador deve conceber um Plano de Resposta a Emer-
gências que contemple ações específicas a serem adotadas na ocorrência de
vazamentos ou derramamento de inflamáveis e líquidos combustíveis, incên-
dios ou explosões.
desenvolvimento
1. Proteção Contra Incêndio com Inflamáveis
A NR 20 (MTE, 2014) estabelece que o empregador deve elaborar pla-
no que contemple a prevenção e o controle de vazamentos, derramamentos,
incêndios e explosões e, nos locais sujeitos à atividade de trabalhadores, a
identificação das fontes de emissões fugitivas.
Os sistemas de prevenção e controle da instalação devem ser adequa-
dos aos perigos e riscos dos inflamáveis e líquidos combustíveis.
Para a proteção contra incêndios no trabalho com líquidos e
inflamáveis, a melhor forma é a prevenção.

Anotações
20
Nas lições de Oliveira (2009), Milanelli et al. (2012) e Nunes (2013), al-
guns procedimentos básicos para a prevenção de incêndios no trabalho com
líquidos e inflamáveis são:
• Eliminação das fontes de calor e ignição;
• Os equipamentos elétricos utilizados devem ser blindados e à prova
de explosão;
• Evitar fios elétricos desencapados ou expostos, que podem ocasionar
curtos-circuitos e dar origem a focos de incêndio;
• As instalações e os equipamentos devem ser aterrados, para evitar a
eletricidade estática, de acordo com as normas brasileiras; e
• Proibição de fumo nos locais de trabalho.

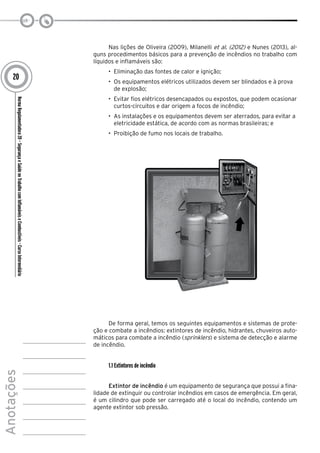

De forma geral, temos os seguintes equipamentos e sistemas de prote-
ção e combate a incêndios: extintores de incêndio, hidrantes, chuveiros auto-
máticos para combate a incêndio (sprinklers) e sistema de detecção e alarme
de incêndio.
1.1 Extintores de incêndio
Extintor de incêndio é um equipamento de segurança que possui a fina-
lidade de extinguir ou controlar incêndios em casos de emergência. Em geral,
é um cilindro que pode ser carregado até o local do incêndio, contendo um
agente extintor sob pressão.

Anotações
21
As principais Classes de Incêndio são:
• Classe A: fogo em combustíveis comuns que deixam resíduos. O res-
friamento é o melhor método de extinção. Exemplo: fogo em papel,
madeira, tecidos.
• Classe B: fogo em líquidos inflamáveis. Os materiais queimam em
superfície e em profundidade. Nesse caso, o abafamento é o melhor
método de extinção. Exemplo: fogo em gasolina, óleo lubrificante,
querosene.
• Classe C: fogo em equipamentos elétricos energizados. O agente
extintor ideal é o pó químico e o gás carbônico. Exemplo: fogo em
motores, transformadores, geradores, computadores.
• Classe D: fogo em metais combustíveis. O agente extintor ideal é o
pó químico especial. Esta classe requer agentes extintores específi-
cos. Exemplo: fogo em zinco, alumínio, sódio, magnésio.
• Classe E: fogo em material radioativo. Esta classe requer isolamen-
to imediato da área. Contate imediatamente o Corpo de Bombeiros
(telefone 193). Exemplo: fogo em produtos perigosos radioativos.
• Classe K: fogo em óleo e gorduras em cozinhas. O abafamento é o
melhor método de extinção.
No que tange às Classes de Incêndio e extintores apropriados, o pro-
fissional deve estar atento às informações constantes da Tabela 1, seguinte:

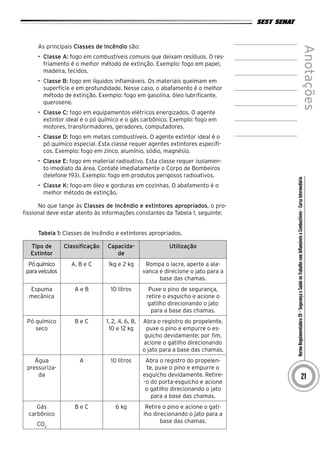

Tabela 1: Classes de Incêndio e extintores apropriados.
Tipo de
Extintor
Classificação Capacida-
de
Utilização
Pó químico
para veículos
A, B e C 1kg e 2 kg Rompa o lacre, aperte a ala-
vanca e direcione o jato para a
base das chamas.
Espuma
mecânica
A e B 10 litros Puxe o pino de segurança,
retire o esguicho e acione o
gatilho direcionando o jato
para a base das chamas.
Pó químico
seco
B e C 1, 2, 4, 6, 8,
10 e 12 kg
Abra o registro do propelente,
puxe o pino e empurre o es-
guicho devidamente; por fim,
acione o gatilho direcionando
o jato para a base das chamas.
Água
pressuriza-
da
A 10 litros Abra o registro do propelen-
te, puxe o pino e empurre o
esguicho devidamente. Retire-
-o do porta-esguicho e acione
o gatilho direcionando o jato
para a base das chamas.
Gás
carbônico
CO2
B e C 6 kg Retire o pino e acione o gati-
lho direcionando o jato para a
base das chamas.

Anotações
22
Os extintores de incêndio devem estar em locais apropriados e visíveis,
devidamente sinalizados, para serem facilmente localizados em uma situação
de emergência. Os acessos a eles devem estar desobstruídos.
Verifique sempre o rótulo dos extintores. Eles devem conter no mínimo:
• Data de validade: o extintor deve estar dentro do prazo de validade.
• Lacre de segurança: certifique-se de que o lacre esteja intacto.
• Conformidade Inmetro: veja se o extintor possui o selo do Inmetro.
• Condições gerais do extintor: o extintor não pode estar amassado, e
nem ter ferrugem e outros danos.

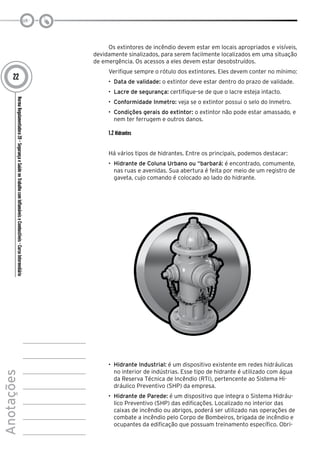

1.2 Hidrantes
Há vários tipos de hidrantes. Entre os principais, podemos destacar:
• Hidrante de Coluna Urbano ou “barbará: é encontrado, comumente,
nas ruas e avenidas. Sua abertura é feita por meio de um registro de
gaveta, cujo comando é colocado ao lado do hidrante.
• Hidrante Industrial: é um dispositivo existente em redes hidráulicas
no interior de indústrias. Esse tipo de hidrante é utilizado com água
da Reserva Técnica de Incêndio (RTI), pertencente ao Sistema Hi-
dráulico Preventivo (SHP) da empresa.
• Hidrante de Parede: é um dispositivo que integra o Sistema Hidráu-
lico Preventivo (SHP) das edificações. Localizado no interior das
caixas de incêndio ou abrigos, poderá ser utilizado nas operações de
combate a incêndio pelo Corpo de Bombeiros, brigada de incêndio e
ocupantes da edificação que possuam treinamento específico. Obri-

Anotações
23
gatoriamente, as caixas de incêndio deverão possuir: 01 esguicho, 01
chave de mangueira e mangueiras de incêndio, conforme o projeto
da instalação.
1.3 Chuveiros automáticos para combate a incêndio (sprinklers):
Os chuveiros automáticos para combate a incêndio ou sprinklers cons-
tituem um sistema composto por um suprimento do Sistema Hidráulico Pre-
ventivo (SHP) da instalação e uma rede hidráulica sob pressão, e são instala-
dos em diversos pontos. Contêm um elemento termosensível que se rompe
por ação do calor proveniente do foco de incêndio, permitindo a descarga da
água sobre os materiais em chamas.
Os registros de rede dos sprinklers devem estar sempre abertos, somen-
te podendo ser fechados em caso de manutenção ou inspeção, sob a supervi-
são de um responsável técnico.
1.4 Sistemas de Detecção e Alarme de Incêndio:
Os sistemas de detecção e alarme de incêndio são responsáveis pela
varredura de todos os pontos em uma determinada área, na iminência da
ocorrência de um incêndio ou em seu princípio.
Normalmente, um sistema desse tipo é baseado na detecção de fumaça,
chamas ou calor, por detectores automáticos ou manuais, que enviam seus
sinais para uma central de alarme. Esta central de alarme, por sua vez, envia
sinais de alerta para dispositivos de sinalização audiovisual, tais como como
sirenes e luzes de emergência.
Valendo-se de sensores e módulos endereçáveis ou convencionais, o sis-
tema mostra, precisamente, o local ou a área da ocorrência. Em caso de alar-
me, toma decisões pré-programadas que facilitam e antecipam o trabalho da
brigada de incêndio. Essas decisões podem incluir: acionamento de sirenes,
acionamento de bombas de incêndio, acionamento de extração de fumaça,
reposição de ar, pressurização de escadas e uma série de comandos progra-
máveis na central de incêndio. O sistema também pode possuir integração
com outros sistemas por meio de módulos ou protocolos de comunicação,
como elevadores, controle de acesso (rotas de fuga), automação e sistema de
TV e vigilância.
2. Procedimentos Básicos em Situações de Emer-
gência com Inflamáveis
A NR 20 determina que o empregador deve elaborar e implementar um
Plano de Resposta a Emergências que contemple ações específicas a serem
adotadas na ocorrência de vazamentos ou derramamentos de inflamáveis e
líquidos combustíveis, incêndios ou explosões.

Anotações
24
Entre os itens do Plano de Resposta a Emergências, podemos citar a
obrigatoriedade da designação dos integrantes da equipe de emergência, res-
ponsáveis pela execução de cada ação e seus respectivos substitutos, e a des-
crição dos recursos necessários para resposta a cada cenário contemplado.
Para nosso estudo, podemos identificar algumas situações de emergên-
cia no trabalho com inflamáveis e combustíveis, e os procedimentos básicos,
a saber:
• Ingestão: evite provocar vômito; não administre água à vítima que
estiver inconsciente ou com sinais de convulsão; e contate o socorro
médico urgente (Corpo de Bombeiros ou SAMU), informando o pro-
duto ingerido.
• Contato com os olhos: lavá-los com água corrente em abundância;
caso não melhore, contate o socorro médico urgente (Corpo de Bom-
beiros ou SAMU), informando o produto que atingiu os olhos.
• Contato com a pele: lavar a pele com água corrente em abundância;
retirar toda a roupa, sapatos e EPIs contaminados; e, conforme a
complexidade do caso, contatar o socorro médico urgente (Corpo de
Bombeiros ou SAMU), informando o produto contaminante.
• Inalação: remover a vítima do local contaminado para uma área
arejada; e, conforme a complexidade do caso, contatar o socorro mé-
dico urgente (Corpo de Bombeiros ou SAMU), informando o produto
inalado.
• Vazamento ou derramamento: retirar as fontes de ignição e impedir
faíscas e centelhas; e proceder às ações de contenção e descontami-
nação da área, conforme Plano de Resposta a Emergências.
• Incêndio e explosão: manter o controle; ativar os alarmes; retirar
pessoas e funcionários; e contatar urgente o Corpo de Bombeiros.
Conforme foi apresentado nesta unidade, assimilamos os principais ti-
pos de proteção contra incêndio com inflamáveis e conhecemos os procedi-
mentos básicos em situações de emergência com inflamáveis.
Já sabemos, por exemplo, que os sistemas de detecção e alarme de
incêndio são responsáveis pela varredura de todos os pontos em uma deter-
minada área, na iminência da ocorrência de um incêndio ou em seu princípio.

Anotações
25

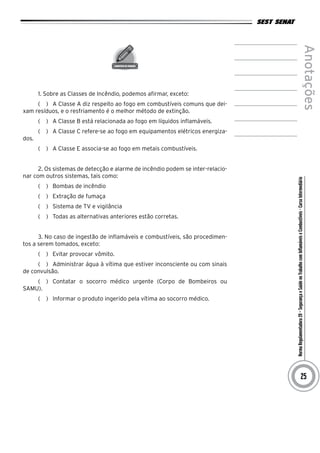

1. Sobre as Classes de Incêndio, podemos afirmar, exceto:
( ) A Classe A diz respeito ao fogo em combustíveis comuns que dei-
xam resíduos, e o resfriamento é o melhor método de extinção.
( ) A Classe B está relacionada ao fogo em líquidos inflamáveis.
( ) A Classe C refere-se ao fogo em equipamentos elétricos energiza-
dos.
( ) A Classe E associa-se ao fogo em metais combustíveis.
2. Os sistemas de detecção e alarme de incêndio podem se inter-relacio-
nar com outros sistemas, tais como:
( ) Bombas de incêndio
( ) Extração de fumaça
( ) Sistema de TV e vigilância
3. No caso de ingestão de inflamáveis e combustíveis, são procedimen-
tos a serem tomados, exceto:
( ) Evitar provocar vômito.
( ) Administrar água à vítima que estiver inconsciente ou com sinais
de convulsão.
( ) Contatar o socorro médico urgente (Corpo de Bombeiros ou
SAMU).
( ) Informar o produto ingerido pela vítima ao socorro médico.

Estudo da Norma
Regulamentadora nº 20
UNIDADE 3

Anotações
29

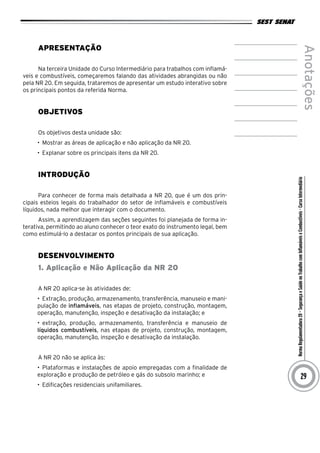

Apresentação
Na terceira Unidade do Curso Intermediário para trabalhos com inflamá-
veis e combustíveis, começaremos falando das atividades abrangidas ou não
pela NR 20. Em seguida, trataremos de apresentar um estudo interativo sobre
os principais pontos da referida Norma.
Objetivos
• Mostrar as áreas de aplicação e não aplicação da NR 20.
• Explanar sobre os principais itens da NR 20.
INTRODUÇÃO
Para conhecer de forma mais detalhada a NR 20, que é um dos prin-
cipais esteios legais do trabalhador do setor de inflamáveis e combustíveis
líquidos, nada melhor que interagir com o documento.
Assim, a aprendizagem das seções seguintes foi planejada de forma in-
terativa, permitindo ao aluno conhecer o teor exato do instrumento legal, bem
como estimulá-lo a destacar os pontos principais de sua aplicação.
desenvolvimento
1. Aplicação e Não Aplicação da NR 20
A NR 20 aplica-se às atividades de:
• Extração, produção, armazenamento, transferência, manuseio e mani-
pulação de inflamáveis, nas etapas de projeto, construção, montagem,
operação, manutenção, inspeção e desativação da instalação; e
• extração, produção, armazenamento, transferência e manuseio de
líquidos combustíveis, nas etapas de projeto, construção, montagem,
operação, manutenção, inspeção e desativação da instalação.
A NR 20 não se aplica às:
• Plataformas e instalações de apoio empregadas com a finalidade de
exploração e produção de petróleo e gás do subsolo marinho; e
• Edificações residenciais unifamiliares.

Anotações
30

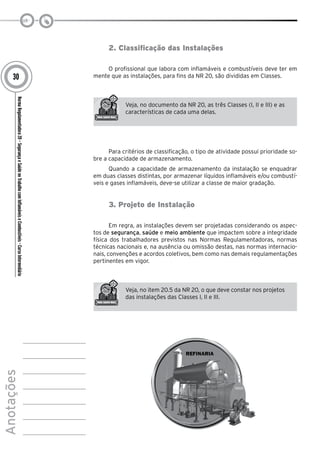

2. Classificação das Instalações
O profissional que labora com inflamáveis e combustíveis deve ter em
mente que as instalações, para fins da NR 20, são divididas em Classes.
Veja, no documento da NR 20, as três Classes (I, II e III) e as
características de cada uma delas.
Para critérios de classificação, o tipo de atividade possui prioridade so-
bre a capacidade de armazenamento.
Quando a capacidade de armazenamento da instalação se enquadrar
em duas classes distintas, por armazenar líquidos inflamáveis e/ou combustí-
veis e gases inflamáveis, deve-se utilizar a classe de maior gradação.
3. Projeto de Instalação
Em regra, as instalações devem ser projetadas considerando os aspec-
tos de segurança, saúde e meio ambiente que impactem sobre a integridade
física dos trabalhadores previstos nas Normas Regulamentadoras, normas
técnicas nacionais e, na ausência ou omissão destas, nas normas internacio-
nais, convenções e acordos coletivos, bem como nas demais regulamentações
pertinentes em vigor.
Veja, no item 20.5 da NR 20, o que deve constar nos projetos
das instalações das Classes I, II e III.

Anotações
31
4. Construção e Montagem
A construção e montagem das instalações devem observar as especifi-
cações previstas no projeto, bem como nas Normas Regulamentadoras e nas
normas técnicas nacionais e, na ausência ou omissão destas, nas normas in-
ternacionais.
5. Segurança Operacional
O empregador deve elaborar, documentar, implementar, divulgar e
manter atualizados os procedimentos operacionais que contemplem aspec-
tos de segurança e saúde no trabalho, em conformidade com as especifica-
ções do projeto das instalações classes I, II e III, e com as recomendações das
análises de riscos.
Por exemplo, nas instalações industriais de Classes II e III, com unidades
de processo, os procedimentos devem possuir instruções claras para o de-
senvolvimento de atividades em cada uma das seguintes fases: pré-operação;
operação normal; operação temporária; operação em emergência; parada
normal; parada de emergência; e operação pós-emergência.
Veja no item 20.7 da NR 20, quais procedimentos operacio-
nais devem ser revisados e/ou atualizados.
Atente para o fato de que, no processo de transferência de inflamáveis e
líquidos combustíveis, devem-se implementar medidas de controle operacio-
nal e/ou de engenharia das emissões fugitivas, emanadas durante a carga e
descarga de tanques fixos e de veículos transportadores, para a eliminação ou
minimização dessas emissões.
6. Manutenção e Inspeção das Instalações
O plano de inspeção e manutenção deve abranger, no mínimo: (a) equi-
pamentos, máquinas, tubulações e acessórios, instrumentos; (b) tipos de
intervenção; (c) procedimentos de inspeção e manutenção; (d) cronograma
anual; (e) identificação dos responsáveis; (f) especialidade e capacitação do
pessoal de inspeção e manutenção; (g) procedimentos específicos de seguran-
ça e saúde; e (h) sistemas e equipamentos de proteção coletiva e individual.
Os planos devem ser periodicamente revisados e atualizados, conside-
rando o previsto nas Normas Regulamentadoras, nas normas técnicas nacio-
nais e, na ausência ou omissão destas, nas normas internacionais, nos manu-
ais de inspeção, bem como nos manuais fornecidos pelos fabricantes.

Anotações
32

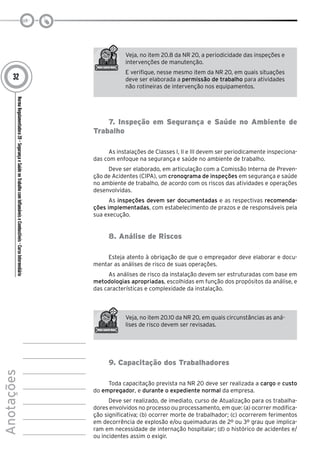

Veja, no item 20.8 da NR 20, a periodicidade das inspeções e
intervenções de manutenção.
E verifique, nesse mesmo item da NR 20, em quais situações
deve ser elaborada a permissão de trabalho para atividades
não rotineiras de intervenção nos equipamentos.
7. Inspeção em Segurança e Saúde no Ambiente de
Trabalho
As instalações de Classes I, II e III devem ser periodicamente inspeciona-
das com enfoque na segurança e saúde no ambiente de trabalho.
Deve ser elaborado, em articulação com a Comissão Interna de Preven-
ção de Acidentes (CIPA), um cronograma de inspeções em segurança e saúde
no ambiente de trabalho, de acordo com os riscos das atividades e operações
desenvolvidas.
As inspeções devem ser documentadas e as respectivas recomenda-
ções implementadas, com estabelecimento de prazos e de responsáveis pela
sua execução.
8. Análise de Riscos
Esteja atento à obrigação de que o empregador deve elaborar e docu-
mentar as análises de risco de suas operações.
As análises de risco da instalação devem ser estruturadas com base em
metodologias apropriadas, escolhidas em função dos propósitos da análise, e
das características e complexidade da instalação.
Veja, no item 20.10 da NR 20, em quais circunstâncias as aná-
lises de risco devem ser revisadas.
9. Capacitação dos Trabalhadores
Toda capacitação prevista na NR 20 deve ser realizada a cargo e custo
do empregador, e durante o expediente normal da empresa.
Deve ser realizado, de imediato, curso de Atualização para os trabalha-
dores envolvidos no processo ou processamento, em que: (a) ocorrer modifica-
ção significativa; (b) ocorrer morte de trabalhador; (c) ocorrerem ferimentos
em decorrência de explosão e/ou queimaduras de 2º ou 3º grau que implica-
ram em necessidade de internação hospitalar; (d) o histórico de acidentes e/
ou incidentes assim o exigir.

Anotações
33

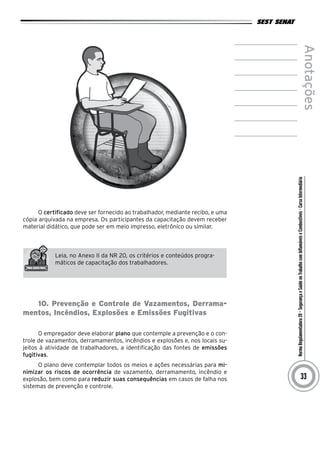

O certificado deve ser fornecido ao trabalhador, mediante recibo, e uma
cópia arquivada na empresa. Os participantes da capacitação devem receber
material didático, que pode ser em meio impresso, eletrônico ou similar.
Leia, no Anexo II da NR 20, os critérios e conteúdos progra-
máticos de capacitação dos trabalhadores.
10. Prevenção e Controle de Vazamentos, Derrama-
mentos, Incêndios, Explosões e Emissões Fugitivas
O empregador deve elaborar plano que contemple a prevenção e o con-
trole de vazamentos, derramamentos, incêndios e explosões e, nos locais su-
jeitos à atividade de trabalhadores, a identificação das fontes de emissões
fugitivas.
O plano deve contemplar todos os meios e ações necessárias para mi-
nimizar os riscos de ocorrência de vazamento, derramamento, incêndio e
explosão, bem como para reduzir suas consequências em casos de falha nos
sistemas de prevenção e controle.

Anotações
34
Leia, no item 20.12 da NR 20, as situações em que o plano
deve ser atualizado.

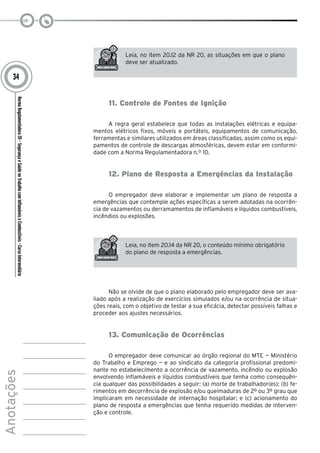

11. Controle de Fontes de Ignição
A regra geral estabelece que todas as instalações elétricas e equipa-
mentos elétricos fixos, móveis e portáteis, equipamentos de comunicação,
ferramentas e similares utilizados em áreas classificadas, assim como os equi-
pamentos de controle de descargas atmosféricas, devem estar em conformi-
dade com a Norma Regulamentadora n.º 10.
12. Plano de Resposta a Emergências da Instalação
O empregador deve elaborar e implementar um plano de resposta a
emergências que contemple ações específicas a serem adotadas na ocorrên-
cia de vazamentos ou derramamentos de inflamáveis e líquidos combustíveis,
incêndios ou explosões.
Leia, no item 20.14 da NR 20, o conteúdo mínimo obrigatório
do plano de resposta a emergências.
Não se olvide de que o plano elaborado pelo empregador deve ser ava-
liado após a realização de exercícios simulados e/ou na ocorrência de situa-
ções reais, com o objetivo de testar a sua eficácia, detectar possíveis falhas e
proceder aos ajustes necessários.
13. Comunicação de Ocorrências
O empregador deve comunicar ao órgão regional do MTE — Ministério
do Trabalho e Emprego — e ao sindicato da categoria profissional predomi-
nante no estabelecimento a ocorrência de vazamento, incêndio ou explosão
envolvendo inflamáveis e líquidos combustíveis que tenha como consequên-
cia qualquer das possibilidades a seguir: (a) morte de trabalhador(es); (b) fe-
rimentos em decorrência de explosão e/ou queimaduras de 2º ou 3º grau que
implicaram em necessidade de internação hospitalar; e (c) acionamento do
plano de resposta a emergências que tenha requerido medidas de interven-
ção e controle.

Anotações
35
Verifique, no item 20.15 da NR 20, o conteúdo mínimo obriga-
tório da comunicação de ocorrência.
14. Contratante e Contratadas
A regra estabelecida é que a contratante e as contratadas são solidaria-
mente responsáveis pelo cumprimento desta Norma Regulamentadora.
15. Tanque de Líquidos Inflamáveis no Interior de
Edifícios
De forma geral, os tanques para armazenamento de líquidos inflamáveis
somente poderão ser instalados no interior dos edifícios sob a forma de tan-
que enterrado, sendo destinados somente a óleo diesel.
Analise, no item 20.17 da NR 20, a exceção a essa regra e os
critérios de instalação de tanques de líquidos inflamáveis no
interior de edifícios.
16. Desativação da Instalação
No processo de desativação das instalações devem ser observados os
aspectos de segurança, saúde e meio ambiente previstos nas Normas Regula-
mentadoras, normas técnicas nacionais e, na ausência ou omissão destas, nas
normas internacionais, bem como nas demais regulamentações pertinentes
em vigor.
17. Prontuário da Instalação
O Prontuário da instalação deve ser organizado, mantido e atualizado
pelo empregador.
Leia, no item 20.19 da NR 20, a documentação mínima obri-
gatória do Prontuário da instalação.

Anotações
36
O Prontuário da Instalação deve estar disponível às autoridades compe-
tentes, bem como aos trabalhadores e seus representantes.

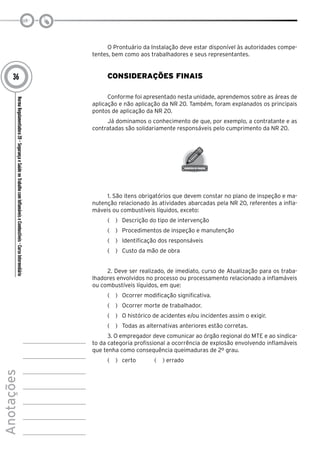

Conforme foi apresentado nesta unidade, aprendemos sobre as áreas de
aplicação e não aplicação da NR 20. Também, foram explanados os principais
pontos de aplicação da NR 20.
Já dominamos o conhecimento de que, por exemplo, a contratante e as
contratadas são solidariamente responsáveis pelo cumprimento da NR 20.
1. São itens obrigatórios que devem constar no plano de inspeção e ma-
nutenção relacionado às atividades abarcadas pela NR 20, referentes a infla-
máveis ou combustíveis líquidos, exceto:
( ) Descrição do tipo de intervenção
( ) Procedimentos de inspeção e manutenção
( ) Identificação dos responsáveis
( ) Custo da mão de obra
2. Deve ser realizado, de imediato, curso de Atualização para os traba-
lhadores envolvidos no processo ou processamento relacionado a inflamáveis
ou combustíveis líquidos, em que:
( ) Ocorrer modificação significativa.
( ) Ocorrer morte de trabalhador.
( ) O histórico de acidentes e/ou incidentes assim o exigir.
3. O empregador deve comunicar ao órgão regional do MTE e ao sindica-
to da categoria profissional a ocorrência de explosão envolvendo inflamáveis
que tenha como consequência queimaduras de 2º grau.
( ) certo ( ) errado

Análise Preliminar de
Riscos e Permissão para
Trabalho com Inflamáveis
UNIDADE 4

Anotações
39

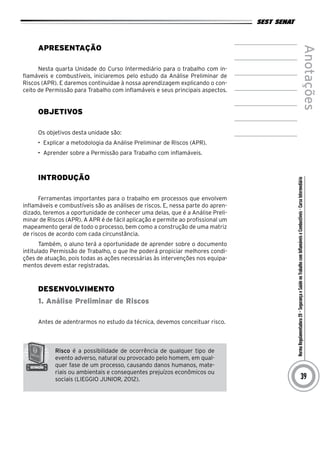

Apresentação
Nesta quarta Unidade do Curso Intermediário para o trabalho com in-
flamáveis e combustíveis, iniciaremos pelo estudo da Análise Preliminar de
Riscos (APR). E daremos continuidae à nossa aprendizagem explicando o con-
ceito de Permissão para Trabalho com inflamáveis e seus principais aspectos.
Objetivos
• Explicar a metodologia da Análise Preliminar de Riscos (APR).
• Aprender sobre a Permissão para Trabalho com inflamáveis.
INTRODUÇÃO
Ferramentas importantes para o trabalho em processos que envolvem
inflamáveis e combustíveis são as análises de riscos. E, nessa parte do apren-
dizado, teremos a oportunidade de conhecer uma delas, que é a Análise Preli-
minar de Riscos (APR). A APR é de fácil aplicação e permite ao profissional um
mapeamento geral de todo o processo, bem como a construção de uma matriz
de riscos de acordo com cada circunstância.
Também, o aluno terá a oportunidade de aprender sobre o documento
intitulado Permissão de Trabalho, o que lhe poderá propiciar melhores condi-
ções de atuação, pois todas as ações necessárias às intervenções nos equipa-
mentos devem estar registradas.
desenvolvimento
1. Análise Preliminar de Riscos
Antes de adentrarmos no estudo da técnica, devemos conceituar risco.
Risco é a possibilidade de ocorrência de qualquer tipo de
evento adverso, natural ou provocado pelo homem, em qual-
quer fase de um processo, causando danos humanos, mate-
riais ou ambientais e consequentes prejuízos econômicos ou
sociais (LIEGGIO JUNIOR, 2012).

Anotações
40
A Análise Preliminar de Riscos (APR) é uma técnica de análise de riscos
que consiste no estudo, durante a fase de concepção e desenvolvimento de
um projeto ou sistema, que tem a finalidade de determinaros riscos que pos-
sam ocorrer na sua fase operacional e de saná-los para que não aconteçam.
A APR é utilizada para uma análise inicial, desenvolvida na fase de pro-
jeto e desenvolvimento de qualquer processo, produto ou sistema, tendo es-
pecial importância na investigação de sistemas novos, de alta inovação e/ou
pouco conhecidos, ou seja, quando a experiência em riscos na sua operação
é deficiente. Apesar das características de análise inicial, é muito útil como
ferramenta de revisão geral de segurança em sistemas já operacionais — tais
como os que lidam com inflamáveis e combustíveis —, podendo revelar aspec-
tos antes despercebidos.
A APR teve seu desenvolvimento inicial na área militar. Geralmente,
precede a aplicação de outras técnicas mais detalhadas de análise (Hazop e
FMEA) já que seu objetivo principal é determinar os riscos e as medidas pre-
ventivas antes da fase operacional.
De forma geral, a aplicação da APR envolve as seguintes etapas:
• Descrição dos riscos, causas e consequências: o analista deve reali-
zar o mapeamento de todos os processos e atividades para cada área de
trabalho. De posse desses dados, procede ao levantamento dos riscos, e
de suas prováveis causas e consequências, não apenas para a seguran-
ça e saúde do trabalhador, mas, também, para o meio ambiente. Veja o
exemplo de aplicação da APR, mostrada na Tabela 1, para o caso da área
de abastecimento em um posto de combustível.

Anotações
41
Tabela 1: Exemplos de riscos, causas e consequências para a área de
abastecimento de um posto de combustível
Riscos Causas Consequências
para a Segurança
e Saúde
Consequências
para o Meio
Ambiente
Liberação de
gás inflamável
(GNV)
Ruptura ou va-
zamento na
mangueira de
abastecimento,
conexões, válvulas
e acessórios
Incêndio em tocha
Incêndio ou explo-
são em nuvem
Contaminação
do ar
Liberação
de líquido
inflamável
(gasolina,
álcool)
Ruptura ou vaza-
mento na bomba
de abastecimento,
e acessórios
Enchimento exces-
sivo do tanque de
combustível do
automóvel
Vazamento de
tanques subterrâ-
neos
Incêndio ou explo-
são em nuvem
Incêndio em poça
Contaminação
do solo ou
recursos
hídricos
Liberação
de líquido
combustível
(óleo diesel)
Ruptura ou vaza-
mento na bomba
de abastecimento,
e acessórios
Enchimento exces-
sivo do tanque de
combustível do
automóvel
Vazamento
de tanques
subterrâneos
Incêndio em poça Contaminação
do solo ou
recursos
hídricos
• Construção da matriz de riscos: para cada um dos conjuntos identi-
ficados de risco-causa-efeito, o analista classificará a frequência das
ocorrência e a severidade dos efeitos.
A classificação da frequência é feita de acordo com a gradação a seguir.
• A: extremamente remota;
• B: remota;
• C: ocasional;

Anotações
42
• D: provável; e
• E: frequente.

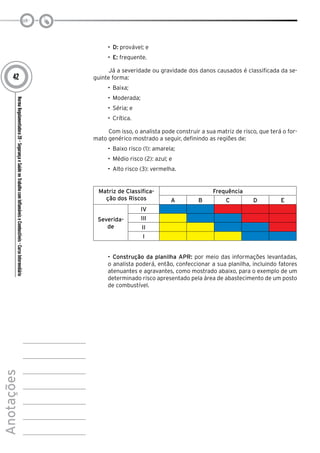

Já a severidade ou gravidade dos danos causados é classificada da se-
guinte forma:
• Baixa;
• Moderada;
• Séria; e
• Crítica.
Com isso, o analista pode construir a sua matriz de risco, que terá o for-
mato genérico mostrado a seguir, definindo as regiões de:
• Baixo risco (1): amarela;
• Médio risco (2): azul; e
• Alto risco (3): vermelha.
Matriz de Classifica-
ção dos Riscos
Frequência
A B C D E
Severida-
de
IV
III
II
I
• Construção da planilha APR: por meio das informações levantadas,
o analista poderá, então, confeccionar a sua planilha, incluindo fatores
atenuantes e agravantes, como mostrado abaixo, para o exemplo de um
determinado risco apresentado pela área de abastecimento de um posto
de combustível.

Anotações
43

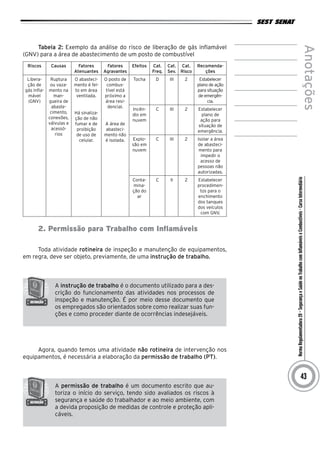

Tabela 2: Exemplo da análise do risco de liberação de gás inflamável
(GNV) para a área de abastecimento de um posto de combustível
Riscos Causas Fatores
Atenuantes
Fatores
Agravantes
Efeitos Cat.
Freq.
Cat.
Sev.
Cat.
Risco
Recomenda-
ções
Libera-
ção de
gás infla-
mável
(GNV)
Ruptura
ou vaza-
mento na
man-
gueira de
abaste-
cimento,
conexões,
válvulas e
acessó-
rios
O abasteci-
mento é fei-
to em área
ventilada.
Há sinaliza-
ção de não
fumar e de
proibição
de uso de
celular.
O posto de
combus-
tível está
próximo a
área resi-
dencial.
A área de
abasteci-
mento não
é isolada.
Tocha D III 2 Estabelecer
plano de ação
para situação
de emergên-
cia.
Incên-
dio em
nuvem
C III 2 Estabelecer
plano de
ação para
situação de
emergência.
Explo-
são em
nuvem
C III 2 Isolar a área
de abasteci-
mento para
impedir o
acesso de
pessoas não
autorizadas.
Conta-
mina-
ção do
ar
C II 2 Estabelecer
procedimen-
tos para o
enchimento
dos tanques
dos veículos
com GNV.
2. Permissão para Trabalho com Inflamáveis
Toda atividade rotineira de inspeção e manutenção de equipamentos,
em regra, deve ser objeto, previamente, de uma instrução de trabalho.
A instrução de trabalho é o documento utilizado para a des-
crição do funcionamento das atividades nos processos de
inspeção e manutenção. É por meio desse documento que
os empregados são orientados sobre como realizar suas fun-
ções e como proceder diante de ocorrências indesejáveis.
Agora, quando temos uma atividade não rotineira de intervenção nos
equipamentos, é necessária a elaboração da permissão de trabalho (PT).
A permissão de trabalho é um documento escrito que au-
toriza o início do serviço, tendo sido avaliados os riscos à
segurança e saúde do trabalhador e ao meio ambiente, com
a devida proposição de medidas de controle e proteção apli-
cáveis.

Anotações
44

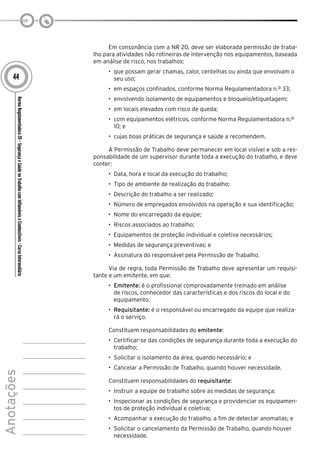

Em consonância com a NR 20, deve ser elaborada permissão de traba-
lho para atividades não rotineiras de intervenção nos equipamentos, baseada
em análise de risco, nos trabalhos:
• que possam gerar chamas, calor, centelhas ou ainda que envolvam o
seu uso;
• em espaços confinados, conforme Norma Regulamentadora n.º 33;
• envolvendo isolamento de equipamentos e bloqueio/etiquetagem;
• em locais elevados com risco de queda;
• com equipamentos elétricos, conforme Norma Regulamentadora n.º
10; e
• cujas boas práticas de segurança e saúde a recomendem.
A Permissão de Trabalho deve permanecer em local visível e sob a res-
ponsabilidade de um supervisor durante toda a execução do trabalho, e deve
conter:
• Data, hora e local da execução do trabalho;
• Tipo de ambiente de realização do trabalho;
• Descrição do trabalho a ser realizado;
• Número de empregados envolvidos na operação e sua identificação;
• Nome do encarregado da equipe;
• Riscos associados ao trabalho;
• Equipamentos de proteção individual e coletiva necessários;
• Medidas de segurança preventivas; e
• Assinatura do responsável pela Permissão de Trabalho.
Via de regra, toda Permissão de Trabalho deve apresentar um requisi-
tante e um emitente, em que:
• Emitente: é o profissional comprovadamente treinado em análise
de riscos, conhecedor das características e dos riscos do local e do
equipamento.
• Requisitante: é o responsável ou encarregado da equipe que realiza-
rá o serviço.
Constituem responsabilidades do emitente:
• Certificar-se das condições de segurança durante toda a execução do
trabalho;
• Solicitar o isolamento da área, quando necessário; e
• Cancelar a Permissão de Trabalho, quando houver necessidade.
Constituem responsabilidades do requisitante:
• Instruir a equipe de trabalho sobre as medidas de segurança;
• Inspecionar as condições de segurança e providenciar os equipamen-
tos de proteção individual e coletiva;
• Acompanhar a execução do trabalho, a fim de detectar anomalias; e
• Solicitar o cancelamento da Permissão de Trabalho, quando houver
necessidade.

Anotações
45
3. Conteúdo Prático
Para conhecer mais sobre as situações emergenciais e os
sistemas de segurança contra incêndio com inflamáveis, se-
lecionamos alguns vídeos da internet, os quais podem ser
acessados por meio dos links:
https://www.youtube.com/watch?v=v8Umskal8gQ
https://www.youtube.com/watch?v=0KheW2NGskE
https://www.youtube.com/watch?v=mONyCmtDc_g
https://www.youtube.com/watch?v=1PpnWhexepU
http://globotv.globo.com/tv-tem-interior-sp/tem-noticias-1a-edicao-
-baurumarilia/v/incendio-em-tanque-de-combustivel-de-ourinhos-
-sp-continua-apos-24-horas/2330818
https://www.youtube.com/watch?v=BXvbFj-FCls
https://www.youtube.com/watch?v=qr73SkkhlFY
https://www.youtube.com/watch?v=V9gPt9KrNY0
https://www.youtube.com/watch?v=fMEthJOSLKc
Conforme vimos nesta unidade, aprendemos sobre a metodologia da
Análise Preliminar de Riscos (APR) e os aspectos principais da Permissão para
Trabalho com inflamáveis.
Já sabemos, por exemplo, que a Permissão de Trabalho deve permane-
cer em local visível e sob a responsabilidade de um supervisor durante toda a
execução do trabalho.
1. Sobre a Análise Preliminar de Riscos (APR) empregada para trabalhos
com inflamáveis e combustíveis, podemos afirmar, exceto:
( ) A APR é utilizada para uma análise final e determinística do pro-
cesso.
( ) A APR teve seu desenvolvimento inicial na área militar.
( ) Na utilização da APR, há uma etapa relacionada à descrição dos
riscos, causas e consequências.
( ) É possível a construção de uma matriz de riscos com a APR.

Anotações
46
2. Em consonância com a NR 20, deve ser elaborada uma permissão
de trabalho para atividades não rotineiras de intervenção nos equipamentos,
baseada em análise de riscos, nos trabalhos que possam gerar chamas, calor,
centelhas ou ainda que envolvam o seu uso.
( ) certo ( ) errado
3. São responsabilidades do requisitante de uma Permissão de Trabalho
com inflamáveis, exceto:
( ) Instruir a equipe de trabalho sobre as medidas de segurança.
( ) Inspecionar as condições de segurança e providenciar os equipa-
mentos de proteção individual e coletiva.
( ) Acompanhar a execução do trabalho a fim de detectar anomalias.
( ) Jamais solicitar o cancelamento da Permissão de Trabalho emitida.

Anotações
47
Referências Bibliográficas
ABNT — Associação Brasileira de Normas Técnicas. NBR 17505 — Armazena-
mento de líquidos inflamáveis e combustíveis. Rio de Janeiro, 2014.
__________________________________________. NBR 14639 – Armazenamen-
to de líquidos inflamáveis e combustíveis — Posto revendedor veicular (servi-
ços) e ponto de abastecimento — Instalações elétricas. Rio de Janeiro, 2014.
__________________________________________. NBR 7503 - Transporte ter-
restre de produtos perigosos — Ficha de emergência e envelope — Caracterís-
ticas, dimensões e preenchimento. Rio de Janeiro, 2012.
__________________________________________. NBR 9735 — Conjunto de
equipamentos para emergências no transporte terrestre de produtos perigo-
sos. Rio de Janeiro, 2012.
__________________________________________. NBR 7500 — Identificação
para o transporte terrestre, manuseio, movimentação e armazenamento de
produtos. Rio de Janeiro, 2011.
__________________________________________. NBR 15594 — Armazenamento de lí-
quidosinflamáveisecombustíveis—Postorevendedordecombustívelveicular(serviços)
Parte 1: Procedimento de operação. Rio de Janeiro, 2008.
ANP — Agência Nacional do Petróleo, Gás Natural e Biocombustíveis. Disponí-
vel em: <http://www.anp.gov.br>. Acesso em set. 2014.
ANTT — Agência Nacional de Transportes Terrestres. Resolução n° 420, de 13
de maio de 2004, e suas alterações. Aprova as Instruções Complementares ao
Regulamento do Transporte Terrestre de Produtos Perigosos. Disponível em:
<http://www.antt.gov.br>. Acesso em set. 2014.
GONÇALVES, E. A.; GONÇALVES, J. A. A. Segurança e Saúde no Trabalho -
2000 Perguntas e Respostas. São Paulo: LTR, 2013.
LIEGGIO JÚNIOR, M. Transporte Rodoviário de Produtos Perigosos: Propos-
ta Metodológica para Avaliação e Classificação dos Serviços prestados pelas
Empresas de Transporte quanto a Riscos de Acidentes. Tese de Doutorado.
Brasília: Universidade de Brasília, 2012.
MILANELLI, E.; OLIVEIRA, C. A. D.; SCALDELAI, A. V. Manual Prático de Saúde
e Segurança do Trabalho. Yendis, 2012.
MTE — Ministério do Trabalho e Emprego. Disponível em: < http://www.mte.gov.
br>. Acesso em set. 2014.
NUNES, F. O. Segurança e Saúde no Trabalho. São Paulo: Método, 2013.
OLIVEIRA, C. A. D. Segurança e Medicina do Trabalho – Guia de Prevenção de
Riscos. Yendis, 2009.
PEREIRA, A. G. Segurança Contra Incêndios. Rio de Janeiro: LTR, 2009.
PEREIRA, A. G.; POPOVIC, R. R. Tecnologia em Segurança Contra Incêndio. Rio
de Janeiro: LTR, 2007.
VIEIRA, J. L. Regulamento de Segurança Contra Incêndio. São Paulo: Edipro, 2011.

Nr20 intermediario final

Mais conteúdo relacionado

Mais procurados

Semelhante a Nr20 intermediario final

Nr20 intermediario final
