Transporte e movimentação de cargas.

1. NR 11 TRANSPORTE,
MOVIMENTAÇÃO,
ARMAZENAGEM E
MANUSEIO DE
MATERIAIS

2. Regulamentação Legal
• NR-11 - TRANSPORTE, MOVIMENTAÇÃ0, ARMAZENAGEM E MANUSEIO
DE MATERIAIS
• 11.1 Normas de segurança para operação de elevadores,
guindastes, transportadores industriais e máquinas
• transportadoras.
• 11.1.1 Os poços de elevadores e monta-cargas deverão ser
cercados, solidamente, em toda sua altura, exceto as
• portas ou cancelas necessárias nos pavimentos.
• 11.1.2 Quando a cabina do elevador não estiver ao nível do
pavimento, a abertura deverá estar protegida por corrimão ou outros
dispositivos convenientes.

3. Regulamentação Legal
• 11.1.3 Os equipamentos utilizados na movimentação de materiais,
tais como ascensores, elevadores de carga, guindastes, monta-carga,
pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes,
transportadores de diferentes tipos, serão calculados e construídos
demaneira que ofereçam as necessárias garantias de resistência e
segurança e conservados em perfeitas condições de trabalho.
• 11.1.3.1 Especial atenção será dada aos cabos de aço, cordas,
correntes, roldanas e ganchos que deverão ser inspecionados,
permanentemente, substituindo-se as suas partes defeituosas.
• 11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a
carga máxima de trabalho permitida.
• 11.1.3.3 Para os equipamentos destinados à movimentação do
pessoal serão exigidas condições especiais de segurança.
• 11.1.4 Os carros manuais para transporte devem possuir
protetores das mãos.

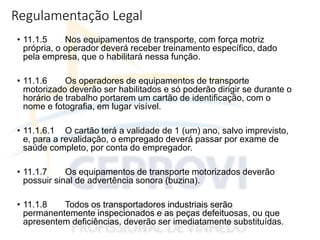

4. Regulamentação Legal
• 11.1.5 Nos equipamentos de transporte, com força motriz
própria, o operador deverá receber treinamento específico, dado
pela empresa, que o habilitará nessa função.
• 11.1.6 Os operadores de equipamentos de transporte
motorizado deverão ser habilitados e só poderão dirigir se durante o
horário de trabalho portarem um cartão de identificação, com o
nome e fotografia, em lugar visível.
• 11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto,
e, para a revalidação, o empregado deverá passar por exame de
saúde completo, por conta do empregador.
• 11.1.7 Os equipamentos de transporte motorizados deverão
possuir sinal de advertência sonora (buzina).
• 11.1.8 Todos os transportadores industriais serão
permanentemente inspecionados e as peças defeituosas, ou que
apresentem deficiências, deverão ser imediatamente substituídas.

5. Regulamentação Legal
• 11.1.9 Nos locais fechados ou pouco ventilados, a emissão de
gases tóxicos, por máquinas transportadoras, deverá ser controlada
para evitar concentrações, no ambiente de trabalho, acima dos
limites permissíveis.
• 11.1.10 Em locais fechados e sem ventilação, é proibida a
utilização de máquinas transportadoras, movidas a motores de
combustão interna, salvo se providas de dispositivos
neutralizadores adequados.
• 11.2 Normas de segurança do trabalho em atividades de
transporte de sacas.
• 11.2.1 Denomina-se, para fins de aplicação da presente
regulamentação a expressão "Transporte manual de sacos“ toda
atividade realizada de maneira contínua ou descontínua, essencial
ao transporte manual de sacos, na qual o peso da carga é
suportado, integralmente, por um só trabalhador, compreendendo
também o levantamento e sua deposição.

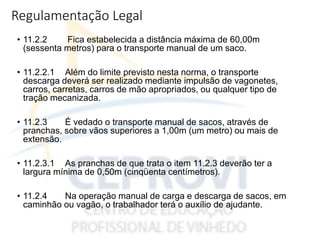

6. Regulamentação Legal
• 11.2.2 Fica estabelecida a distância máxima de 60,00m
(sessenta metros) para o transporte manual de um saco.
• 11.2.2.1 Além do limite previsto nesta norma, o transporte
descarga deverá ser realizado mediante impulsão de vagonetes,
carros, carretas, carros de mão apropriados, ou qualquer tipo de
tração mecanizada.
• 11.2.3 É vedado o transporte manual de sacos, através de
pranchas, sobre vãos superiores a 1,00m (um metro) ou mais de
extensão.
• 11.2.3.1 As pranchas de que trata o item 11.2.3 deverão ter a
largura mínima de 0,50m (cinqüenta centímetros).
• 11.2.4 Na operação manual de carga e descarga de sacos, em
caminhão ou vagão, o trabalhador terá o auxílio de ajudante.

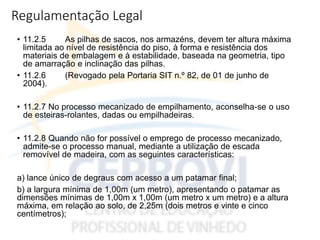

7. Regulamentação Legal
• 11.2.5 As pilhas de sacos, nos armazéns, devem ter altura máxima
limitada ao nível de resistência do piso, à forma e resistência dos
materiais de embalagem e à estabilidade, baseada na geometria, tipo
de amarração e inclinação das pilhas.
• 11.2.6 (Revogado pela Portaria SIT n.º 82, de 01 de junho de
2004).
• 11.2.7 No processo mecanizado de empilhamento, aconselha-se o uso
de esteiras-rolantes, dadas ou empilhadeiras.
• 11.2.8 Quando não for possível o emprego de processo mecanizado,
admite-se o processo manual, mediante a utilização de escada
removível de madeira, com as seguintes características:
a) lance único de degraus com acesso a um patamar final;
b) a largura mínima de 1,00m (um metro), apresentando o patamar as
dimensões mínimas de 1,00m x 1,00m (um metro x um metro) e a altura
máxima, em relação ao solo, de 2,25m (dois metros e vinte e cinco
centímetros);

8. Regulamentação Legal
c) deverá ser guardada proporção conveniente entre o piso e o
espelho dos degraus, não podendo o espelho ter altura superior a
0,15m (quinze centímetros), nem o piso largura inferior a 0,25m (vinte
e cinco centímetros);
d) deverá ser reforçada, lateral e verticalmente, por meio de estrutura
metálica ou de madeira que assegure sua estabilidade;
e) deverá possuir, lateralmente, um corrimão ou guarda-corpo na
altura de 1,00m (um metro) em toda a extensão;
f) perfeitas condições de estabilidade e segurança, sendo substituída
imediatamente a que apresente qualquer defeito.
• 11.2.9 O piso do armazém deverá ser constituído de material não
escorregadio, sem aspereza, utilizando-se, de preferência, o
mastique asfáltico, e mantido em perfeito estado de conservação.
• 11.2.10 Deve ser evitado o transporte manual de sacos em pisos
escorregadios ou molhados.

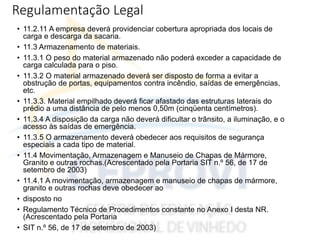

9. Regulamentação Legal
• 11.2.11 A empresa deverá providenciar cobertura apropriada dos locais de
carga e descarga da sacaria.
• 11.3 Armazenamento de materiais.
• 11.3.1 O peso do material armazenado não poderá exceder a capacidade de
carga calculada para o piso.
• 11.3.2 O material armazenado deverá ser disposto de forma a evitar a
obstrução de portas, equipamentos contra incêndio, saídas de emergências,
etc.
• 11.3.3. Material empilhado deverá ficar afastado das estruturas laterais do
prédio a uma distância de pelo menos 0,50m (cinqüenta centímetros).
• 11.3.4 A disposição da carga não deverá dificultar o trânsito, a iluminação, e o
acesso às saídas de emergência.
• 11.3.5 O armazenamento deverá obedecer aos requisitos de segurança
especiais a cada tipo de material.
• 11.4 Movimentação, Armazenagem e Manuseio de Chapas de Mármore,
Granito e outras rochas.(Acrescentado pela Portaria SIT n.º 56, de 17 de
setembro de 2003)
• 11.4.1 A movimentação, armazenagem e manuseio de chapas de mármore,
granito e outras rochas deve obedecer ao
• disposto no
• Regulamento Técnico de Procedimentos constante no Anexo I desta NR.
(Acrescentado pela Portaria
• SIT n.º 56, de 17 de setembro de 2003)

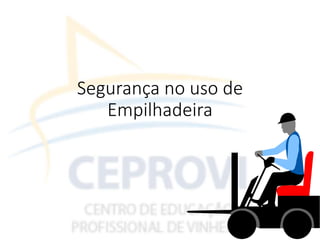

10. Segurança no uso de
Empilhadeira

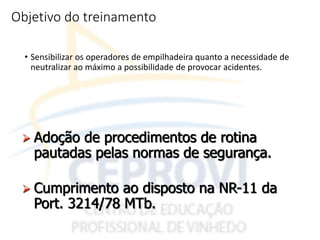

11. Objetivo do treinamento
• Sensibilizar os operadores de empilhadeira quanto a necessidade de
neutralizar ao máximo a possibilidade de provocar acidentes.
 Adoção de procedimentos de rotina
pautadas pelas normas de segurança.
 Cumprimento ao disposto na NR-11 da
Port. 3214/78 MTb.

12. Operador?
Pessoa habilitada e treinada,
com conhecimento técnico e
funcional do equipamento.
É o responsável direto pela
segurança da operação,
pessoas e demais bens
interligados a ela.

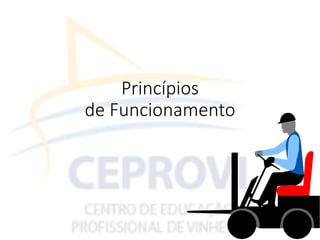

13. Princípios
de Funcionamento

14. O que é empilhadeira?
•Um veículo
autopropulsor com
três rodas, pelo
menos, projetado
para levantar,
transportar e
posicionar materiais.

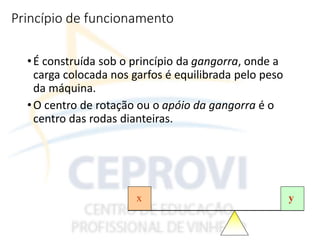

15. Princípio de funcionamento
•É construída sob o princípio da gangorra, onde a
carga colocada nos garfos é equilibrada pelo peso
da máquina.
•O centro de rotação ou o apóio da gangorra é o
centro das rodas dianteiras.
x y

16. Princípio de funcionamento
• A capacidade de elevação de uma empilhadeira é afetada
por:
• Peso da carga e
• Distância do centro de gravidade da carga (centro da
carga)
 O contrapeso é formado pela própria
estrutura do veículo (combustão) ou
pela bateria (elétrica).

17. Princípio de funcionamento
A B

18. Princípio de funcionamento
• Triângulo de estabilidade:
• É a área formada pelos três pontos de suspensão da
máquina:
• Pino de articulação do eixo traseiro e
• Cada uma das rodas dianteira.

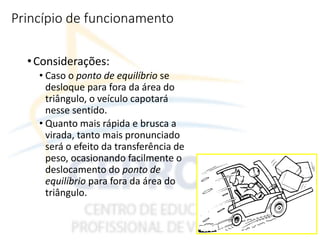

19. Princípio de funcionamento
•Considerações:
• Caso o ponto de equilíbrio se
desloque para fora da área do
triângulo, o veículo capotará
nesse sentido.
• Quanto mais rápida e brusca a
virada, tanto mais pronunciado
será o efeito da transferência de
peso, ocasionando facilmente o
deslocamento do ponto de
equilíbrio para fora da área do
triângulo.

20. Princípio de funcionamento
•Mastro Retrátil:
• No caso das empilhadeiras de
mastro retrátil, o tombamento para
trás é mais fácil de ocorrer do que
em outros modelos, visto que o
ponto de equilíbrio está mais perto
das rodas traseiras e se desloca
facilmente para fora da área de
estabilidade.

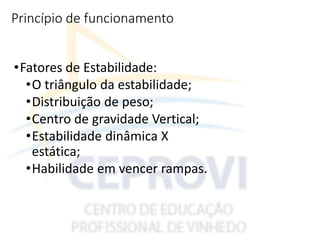

21. Princípio de funcionamento
•Fatores de Estabilidade:
•O triângulo da estabilidade;
•Distribuição de peso;
•Centro de gravidade Vertical;
•Estabilidade dinâmica X
estática;
•Habilidade em vencer rampas.

22. Operação
Segura

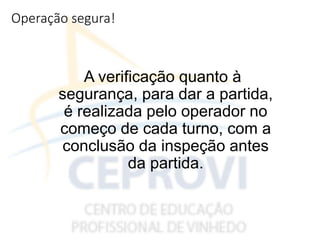

23. Operação segura!
A verificação quanto à
segurança, para dar a partida,
é realizada pelo operador no
começo de cada turno, com a
conclusão da inspeção antes
da partida.

24. Operação segura!
•Inspeção inicial:
• Aplique o freio de estacionamento;
• Verifique os conectores da bateria e o nível de água;
• Verifique o horímetro;
• Verifique os controles, procure por folgas;
• Ligue a chave da partida;
• Verifique o medidor de carga da bateria;
• Experimente o conjunto de elevação;
• Movimente-se para frente e para trás;
• Experimente o freio de estacionamento;
• Experimente o freio de pé;

25. Regras Gerais
O operador deverá ser
treinado e autorizado a
operar a empilhadeira, e
deve estar ciente e
praticar as normas de
segurança.

26. Regras Gerais
• No início de cada turno,
certifique-se de que a buzina, os
freios, os pneus e todos os outros
controles estejam em bom
funcionamento, e que não haja
folgas excessivas nas correntes e
comandos;
 Quando uma empilhadeira está
movimentando, os seus garfos
devem estar a cerda de 150
mm do chão;

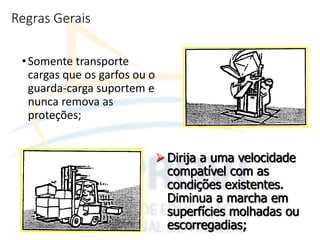

27. Regras Gerais
•Somente transporte
cargas que os garfos ou o
guarda-carga suportem e
nunca remova as
proteções;
 Dirija a uma velocidade
compatível com as
condições existentes.
Diminua a marcha em
superfícies molhadas ou
escorregadias;

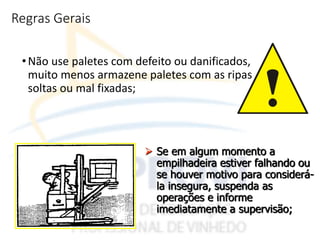

28. Regras Gerais
•Não use paletes com defeito ou danificados,
muito menos armazene paletes com as ripas
soltas ou mal fixadas;
 Se em algum momento a
empilhadeira estiver falhando ou
se houver motivo para considerá-
la insegura, suspenda as
operações e informe
imediatamente a supervisão;

29. Regras Gerais
•Não passe por cima de objetos deixados no chão.
Pare a empilhadeira coloque os objetos fora da rota e
avise o supervisor;
•Remova os obstáculos antes de seguir viagem;

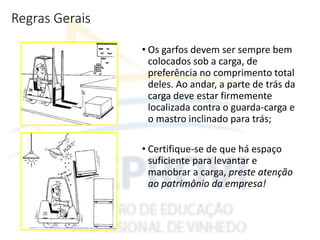

30. Regras Gerais
• Os garfos devem ser sempre bem
colocados sob a carga, de
preferência no comprimento total
deles. Ao andar, a parte de trás da
carga deve estar firmemente
localizada contra o guarda-carga e
o mastro inclinado para trás;
• Certifique-se de que há espaço
suficiente para levantar e
manobrar a carga, preste atenção
ao patrimônio da empresa!

31. Regras Gerais
•Verifique se a carga está
segura, especialmente no
caso das soltas;
Faça um teste na carga,
erguendo-a um pouco, se ela
inclinar para o lado, abaixe-a e
mude a posição dos garfos para
melhor balanceamento;
Erga os garfos lentamente
para que a carga se mantenha
estável e nunca use apenas um
deles;

32. Regras Gerais
•Não passe a carga por cima de pessoas e não
permita que as pessoas passem sob os garfos ou
permaneçam nas proximidades;
Tenha especial cuidado
ao elevar ou posicionar
carga muito próxima a
empilhamentos, a fim de
evitar batidas e
tombamentos;

33. Regras Gerais
•Verifique o peso da
carga. Se não estiver
identificado, pergunte
ao supervisor ou a
quem possa informar.
• A experiência lhe mostrará
como estimar os pesos.

34. Regras Gerais
• Não levante cargas instáveis – devem ser cuidadosamente arrumadas antes de
levantar, ou bem fixadas, depois que estiverem no alto e em movimento, será
tarde demais!
• Assegure-se que a carga está centralizada antes de levantá-la – uma carga
instável é perigosa!
• Para se manter as cargas bem firmes nos garfos, o comprimento dos mesmos deve ser
de pelo menos 75% (3/4) da profundidade da carga;

35. Regras Gerais
• Não arraste a carga sobre o
piso, muito menos a
empurre;
 Evite carregar material
solto, este deverá ser
transportado em
recipiente próprio ou
plataforma com
proteção lateral;

36. Regras Gerais
• Nunca tente movimentar
cargas em excesso ou
acrescentar mais contrapeso à
empilhadeira;
 Tome cuidado ao brecar,
pois a empilhadeira
carregada pode tombar ou
projetar a carga;

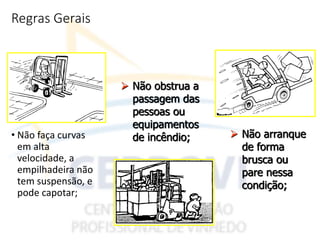

37. Regras Gerais
• Não faça curvas
em alta
velocidade, a
empilhadeira não
tem suspensão, e
pode capotar;
 Não arranque
de forma
brusca ou
pare nessa
condição;
 Não obstrua a
passagem das
pessoas ou
equipamentos
de incêndio;

38. Regras Gerais
• Quando não mais houver trabalho com a empilhadeira, a
mesma deve ser estacionada e ter sua chave desligada
e retirada, freios acionados e controles em ponto
neutro, a fim de que não seja operada por pessoas não
autorizadas;
Mantenha os garfos
abaixados e o freio
de estacionamento
acionado;

39. Regras Gerais
Jamais permita passageiros nos garfos ou em qualquer outra parte da
empilhadeira,
ela só tem um assento, e é o do operador!

40. Regras Gerais
Excepcionalmente, os veículos poderão se usados para elevar
pessoas para reparo ou fazer inventário.
Nunca eleve ninguém sem o uso de uma plataforma fixada
adequadamente aos garfos e ao guarda-carga.

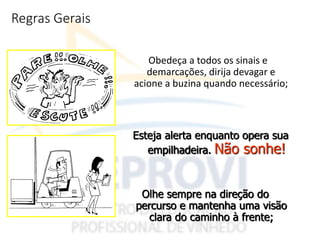

41. Regras Gerais
Obedeça a todos os sinais e
demarcações, dirija devagar e
acione a buzina quando necessário;
Esteja alerta enquanto opera sua
empilhadeira. Não sonhe!
Olhe sempre na direção do
percurso e mantenha uma visão
clara do caminho à frente;

42. Regras Gerais
Não brinque
com
pedestres;
Não coloque ninguém em risco,
não vá em direção a alguém que esteja trabalhando
perto de uma parede ou outro objeto fixo – pode
não haver nenhuma maneira da pessoa escapar;
E não ande com os garfos elevados;

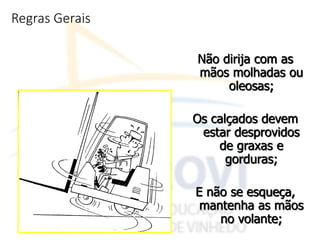

43. Regras Gerais
Não dirija com as
mãos molhadas ou
oleosas;
Os calçados devem
estar desprovidos
de graxas e
gorduras;
E não se esqueça,
mantenha as mãos
no volante;

44. Regras Gerais
Se não tiver visão, mude a direção!

45. Regras Gerais
IMPORTANTE
Mantenha-se totalmente dentro
da empilhadeira!
Nunca coloque os braços, as
mãos, as pernas ou a
cabeça entre as vigas do
mastro ou fora dos limites
da cabine da empilhadeira,
talvez você fique sem eles!

46. Empilhamento

47. Empilhamento
 Aproxime-se da pilha com
a carga abaixada e
inclinada para trás;
 Reduzir a velocidade e
parar na frente da pilha,
brecar e diminuir a
inclinação para trás até um
ponto suficiente para
manter a estabilidade da
carga;

48. Empilhamento
 Elevar a carga até a altura
desejada para o
empilhamento;
 Quando a carga estiver
longe do alto da pilha,
dirigir para frente, se
necessário, para aproximar
o veículo da pilha, e brecar
novamente. Avançar a
carga, tomando cuidado
para não deslocar cargas
das pilhas adjacentes;

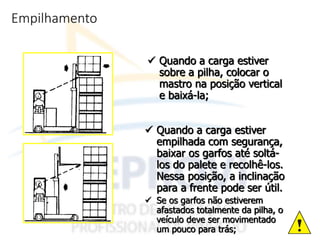

49. Empilhamento
 Quando a carga estiver
sobre a pilha, colocar o
mastro na posição vertical
e baixá-la;
 Quando a carga estiver
empilhada com segurança,
baixar os garfos até soltá-
los do palete e recolhê-los.
Nessa posição, a inclinação
para a frente pode ser útil.
 Se os garfos não estiverem
afastados totalmente da pilha, o
veículo deve ser movimentado
um pouco para trás;

50. Empilhamento
Edson Donizetti da Silva - TST - São Carlos - SP
 Quando os garfos
estiverem longe da pilha,
brecar novamente se o
veículo foi movimentado e
inclinar o mastro para trás
e baixá-lo até pouco acima
do chão, antes de ir
embora.
NÃO MOVIMENTE A EMPILHADEIRA COM OS GARFOS ELEVADOS

51. Desempilhamento

52. Desempilhamento
 Parar na frente da pilha e
brecar. Colocar o mastro
na posição vertical. Se
necessário, ajustar a
abertura dos garfos à
largura da carga e
assegurar-se de que o
peso da carga está dentro
da capacidade do veículo;

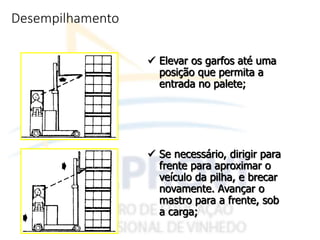

53. Desempilhamento
 Elevar os garfos até uma
posição que permita a
entrada no palete;
 Se necessário, dirigir para
frente para aproximar o
veículo da pilha, e brecar
novamente. Avançar o
mastro para a frente, sob
a carga;

54. Desempilhamento
 Levantar a carga até ela se
afastar da pilha e inclinar
cuidadosamente para trás,
o suficiente para estabilizar
a carga;

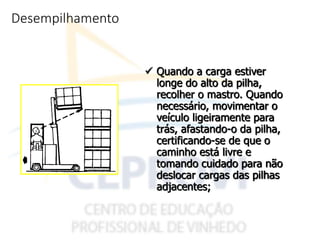

55. Desempilhamento
 Quando a carga estiver
longe do alto da pilha,
recolher o mastro. Quando
necessário, movimentar o
veículo ligeiramente para
trás, afastando-o da pilha,
certificando-se de que o
caminho está livre e
tomando cuidado para não
deslocar cargas das pilhas
adjacentes;

56. Desempilhamento
Edson Donizetti da Silva - TST - São Carlos - SP
 Baixar a carga
cuidadosamente e
uniformemente até a
posição correta de
percurso, inclinar para trás
totalmente antes de ir
embora.
NÃO MOVIMENTE A EMPILHADEIRA COM OS GARFOS ELEVADOS
