O documento descreve o processo de flexografia, incluindo sua definição como um processo de impressão rotativo direto usando placas de borracha em relevo alto e tintas líquidas. Detalha as características das matrizes de borracha, tintas, suportes impressos, equipamentos e mercados alvo.

1. Nuno Manuel

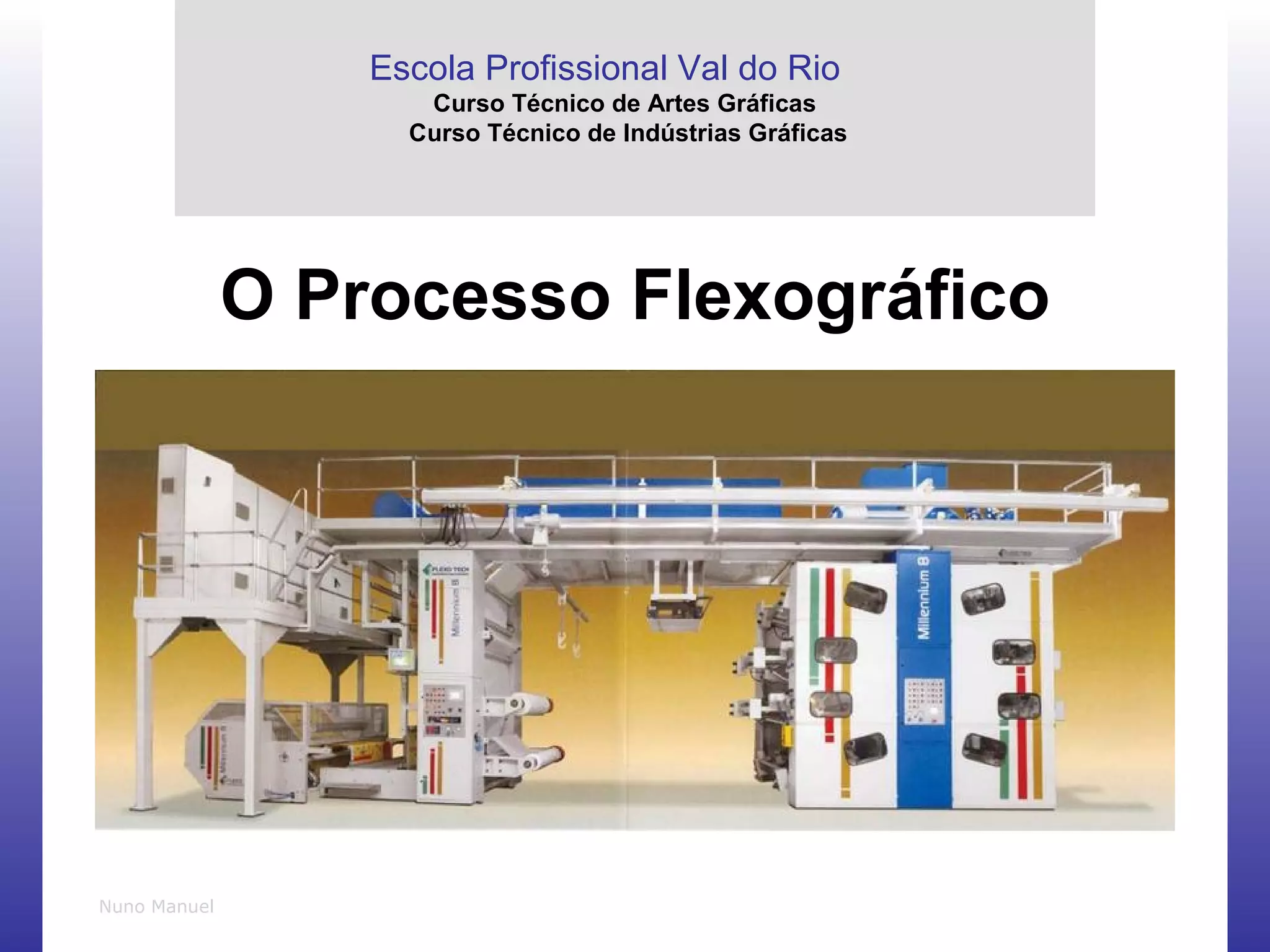

O Processo Flexográfico
Escola Profissional Val do Rio
Curso Técnico de Artes Gráficas
Curso Técnico de Indústrias Gráficas

2. 2
Processo de Flexografia
Nuno Manuel
O que é?
– Trata-se de um processo de impressão directa, rotativo que emprega
pranchas ou fôrmas de borracha ou polímero (clichês) em alto relêvo e
tintas líquidas de secagem rápida que aderem à grande
maioria dos suportes.

3. 3
Processo de Flexografia
Nuno Manuel
O que é?

4. 4
Processo de Flexografia
Nuno Manuel
Enquadramento histórico
• O processo de impressão conhecido como
Anilina, começou na Alemanha e é anterior a
1920. Em 1951, foi adoptado o nome de
Flexografia nos
E.U.A. por uma
questão de
marketing

5. 5
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto à matriz:
– Geometricamente
cilíndrica
– Borracha ou polímero em
alto relevo (tipo carimbo)
– Possibilidade de imagens
contínuas

6. 6
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto à tinta:
– Líquida
– Tintas à base de água menos poluentes e
tóxicas ou à base de solventes
– Secagem por evaporação dos solventes
– Secagem logo após a impressão

7. 7
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto ao suporte
– Lisos ou rugosos
– Finos ou grossos
– Rígidos ou flexíveis

8. 8
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto ao suporte
– Macios ou àsperos
– Impermeáveis ou porosos

9. 9
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto ao suporte (ex.:)
– Alumínio
• folha e chapa
– Todos os plásticos
• PP, PE, PET, PVC
– Celulósicos
• Cartões canelados e cartolinas e papéis

10. 10
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto ao sistema de
impressão
– Directo (tipo carimbo)
– Possibilidade de frente e
verso
– Imprime todas as cores
(1 a 14 corpos) numa
única entrada de
máquina

11. 11
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto ao sistema de impressão
– Possibilidade de acoplar corte e vinco,
laminação, estampagem quente ao
sistema de saída
– Alta velocidade - 400m/minuto
– Registo preciso

12. 12
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto ao sistema de
impressão
– Máquinas pequenas
– Impressão em
continuo
– Matriz resiste a mais
de 1.200.000 cópias

13. 13
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto ao sistema de impressão
– Equipamentos entre 0,20m e 2,40m de
boca
– Alimentação em folhas, bobinas, esteiras
para fixação de suportes especiais
– Recepção em folhas, bobinas

14. 14
Processo de Flexografia
Nuno Manuel
Características do Processo
• Quanto à viabilidade
comercial
– Mais económico que a
rotogravura ou o offset
em grandes tiragens
– Diversidade da oferta
nos suportes

15. 15
Processo de Flexografia
Nuno Manuel
Mercados alvo
• Embalagem
– Rígidas
ex.: latas, cartão canelado
– Semi-rígida
ex.: caixas medicamentos e perfumes
– Flexível
ex.: snacks, ultracongelados

16. 16
Processo de Flexografia
Nuno Manuel
Mercados alvo
• Diversos
– Papel de presente,
sacos, etiquetas
adesivas, impressos de
segurança e rótulos
– Mosaicos e ladrilhos

17. 17
Processo de Flexografia
Nuno Manuel
Características da matriz
• O suporte da
matriz e um
cilíndro oco com
um revestimento
adesivo
Clichê borracha (matriz)
Suporte adesivo

18. 18
Processo de Flexografia
Nuno Manuel
Execução da matriz fotopolímera
• 4 Fases
– Exposição: exposição UV do fotolito sobre a chapa de
fotopolímero
– Revelação: o fotopolímero é escovado, imerso num
solvente para remover as áreas que não apanharam
luz
– Secagem: exposição à radiação infravermelha para
secagem do polímero
– Acabamento: exposição à radiação UVA e UVC para
endurecimento final
