MySQL Cluster - visão geral

Copyright © 2012, Oracle and/or its affiliates. All rights reserved.1
Airton Lastori
airton.lastori@oracle.com
12-set-2013
MySQL Cluster – visão geral

@MySQLBR
meetup.com/MySQL-BR
facebook.com/MySQLBR
MySQLBR

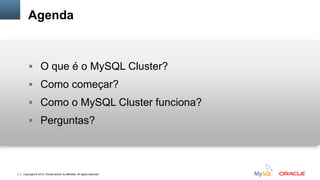

Agenda
 O que é o MySQL Cluster?
 Como começar?
 Como o MySQL Cluster funciona?
 Perguntas?

O que é o MySQL Cluster?

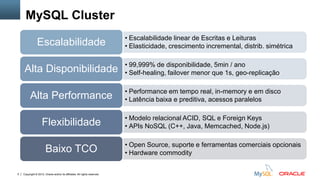

MySQL Cluster
• Escalabilidade linear de Escritas e Leituras
• Elasticidade, crescimento incremental, distrib. simétricaEscalabilidade
• 99,999% de disponibilidade, 5min / ano
• Self-healing, failover menor que 1s, geo-replicaçãoAlta Disponibilidade
• Performance em tempo real, in-memory e em disco
• Latência baixa e preditiva, acessos paralelosAlta Performance
• Modelo relacional ACID, SQL e Foreign Keys
• APIs NoSQL (C++, Java, Memcached, Node.js)Flexibilidade
• Open Source, suporte e ferramentas comerciais opcionais
• Hardware commodityBaixo TCO

Enterprise Management
Services and Utilities
Backup & Recovery
Monitor
Workbench
Utilities
Connection Pool, SQL Interface, Parser, Optimizer, Caches
Clients & Connectors
Native C API, JDBC, ODBC, .Net, PHP, Ruby, Python, VB, Perl mysqld
Clients and Apps

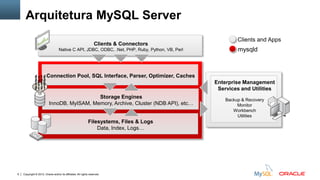

Arquitetura MySQL Server
Storage Engines
InnoDB, MyISAM, Memory, Archive, Cluster (NDB API), etc…
Filesystems, Files & Logs
Data, Index, Logs…

Storage Engines
MyISAM InnoDB NDB Cluster
Transações ✖ ✔ ✔
Nível de Lock Tabela Linha Linha
Replicação
Assíncrona ou
Semi-síncrona
Assíncrona ou
Semi-síncrona, crash-safe
Síncrona, Multi-master,
crash-safe sem SPOF
Foreign Keys ✖ ✔ ✔
Full-text indexes ✔ ✔ ✖
Compressão de dados somente Leitura ✔ ✖
Caches somente Índices Dados e Índices Dados e Índices
Suporte Geoespacial Tipos de Dados e Índices somente Tipos de Dados somente Tipos de Dados
Limite de armazenamento 256TB 64TB 384EB (~3TB em RAM)
dev.mysql.com/doc/refman/5.6/en/storage-engines.html

Cluster Data Nodes
NDB NDB
Connection Pool, SQL Interface, Parser, Optimizer, Caches
Enterprise Management
Services and Utilities
Backup & Recovery
Monitor
Workbench
Utilities
Clients & Connectors
Native C API, JDBC, ODBC, .Net, PHP, Ruby, Python, VB, Perl

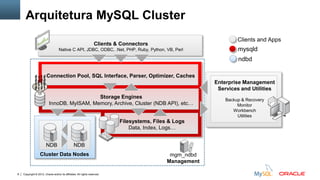

Arquitetura MySQL Cluster
Storage Engines
InnoDB, MyISAM, Memory, Archive, Cluster (NDB API), etc…
Filesystems, Files & Logs
Data, Index, Logs…
mysqld
Clients and Apps
ndbd
mgm_ndbd
Management

Data Layer
Application Layer
Management
mgm_ndbd
MySQL Cluster: arquitetura simplificada
Clients
MySQL Cluster Data Nodes
ndbd ndbd
mysqld mysqld

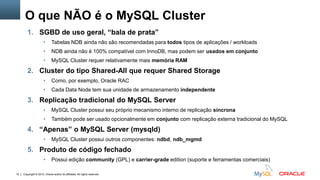

O que NÃO é o MySQL Cluster
1. SGBD de uso geral, “bala de prata”
• Tabelas NDB ainda não são recomendadas para todos tipos de aplicações / workloads
• NDB ainda não é 100% compatível com InnoDB, mas podem ser usados em conjunto
• MySQL Cluster requer relativamente mais memória RAM
2. Cluster do tipo Shared-All que requer Shared Storage
• Como, por exemplo, Oracle RAC
• Cada Data Node tem sua unidade de armazenamento independente
3. Replicação tradicional do MySQL Server
• MySQL Cluster possui seu próprio mecanismo interno de replicação síncrona
• Também pode ser usado opcionalmente em conjunto com replicação externa tradicional do MySQL
4. “Apenas” o MySQL Server (mysqld)
• MySQL Cluster possui outros componentes: ndbd, ndb_mgmd
5. Produto de código fechado
• Possui edição community (GPL) e carrier-grade edition (suporte e ferramentas comerciais)

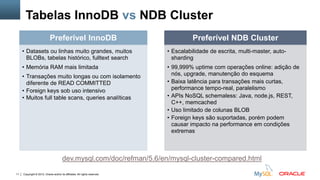

Tabelas InnoDB vs NDB Cluster
dev.mysql.com/doc/refman/5.6/en/mysql-cluster-compared.html
Preferível InnoDB
• Datasets ou linhas muito grandes, muitos
BLOBs, tabelas histórico, fulltext search
• Memória RAM mais limitada
• Transações muito longas ou com isolamento
diferente de READ COMMITTED
• Foreign keys sob uso intensivo
• Muitos full table scans, queries analíticas
Preferível NDB Cluster
• Escalabilidade de escrita, multi-master, auto-
sharding
• 99,999% uptime com operações online: adição de
nós, upgrade, manutenção do esquema
• Baixa latência para transações mais curtas,
performance tempo-real, paralelismo
• APIs NoSQL schemaless: Java, node.js, REST,
C++, memcached
• Uso limitado de colunas BLOB
• Foreign keys são suportadas, porém podem
causar impacto na performance em condições
extremas

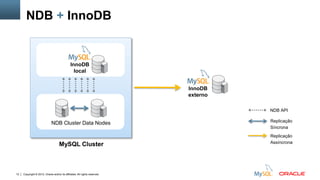

NDB + InnoDB
Replicação
Síncrona
Replicação
Assíncrona
NDB API
NDB Cluster Data Nodes
MySQL Cluster
InnoDB
local
InnoDB
externo

Replicação
síncrona
Replicação
assíncrona

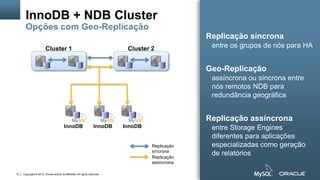

InnoDB + NDB Cluster
Opções com Geo-Replicação
Replicação síncrona
entre os grupos de nós para HA
Geo-Replicação
assíncrona ou síncrona entre
nós remotos NDB para
redundância geográfica
Replicação assíncrona
entre Storage Engines
diferentes para aplicações
especializadas como geração
de relatórios
Cluster 1
InnoDB InnoDB InnoDB
Cluster 2

Alguns Clientes MySQL Cluster

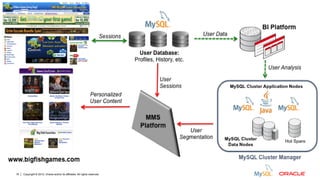

 sistema de recomendações de
games casuais que identifica o
visitante e exibe conteúdo
direcionado ao seu perfil
 já nos testes, com 2 data nodes,
capacidade de 87k INSERTs por
segundo e 3k SELECTs por
segundo
 latência extremamente baixa (sub-
milisegundos) e alta-disponibilidade
 NoSQL ClusterJ API (Java)

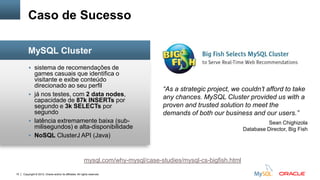

Caso de Sucesso
MySQL Cluster
“As a strategic project, we couldn’t afford to take
any chances. MySQL Cluster provided us with a
proven and trusted solution to meet the
demands of both our business and our users.”
Sean Chighizola
Database Director, Big Fish
mysql.com/why-mysql/case-studies/mysql-cs-bigfish.html

 sistema global de detecção de
fraudes que monitora transações
financeiras, sessões dos usuários e
histórico em tempo real
 Trabalha com mais de 100TB e
100m de usuários, transações
ACID, R/W <1 segundo em
qualquer parte do mundo com geo-
replicação
 Escalabilidade linear com 99,999%
de disponibilidade, na nuvem AWS

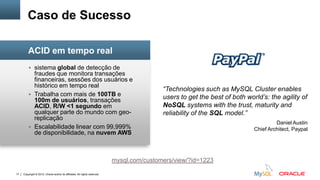

Caso de Sucesso
ACID em tempo real
“Technologies such as MySQL Cluster enables
users to get the best of both world’s: the agility of
NoSQL systems with the trust, maturity and
reliability of the SQL model.”
Daniel Austin
Chief Architect, Paypal
mysql.com/customers/view/?id=1223

PayPal

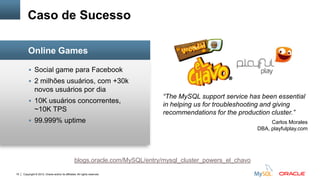

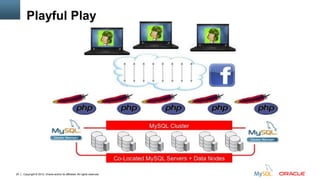

 Social game para Facebook
 2 milhões usuários, com +30k
novos usuários por dia
 10K usuários concorrentes,
~10K TPS
 99.999% uptime
Caso de Sucesso
Online Games
“The MySQL support service has been essential
in helping us for troubleshooting and giving
recommendations for the production cluster.”
Carlos Morales
DBA, playfulplay.com
blogs.oracle.com/MySQL/entry/mysql_cluster_powers_el_chavo

Playful Play

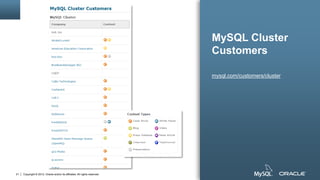

MySQL Cluster
Customers
mysql.com/customers/cluster

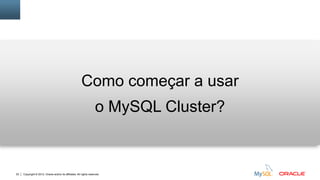

Como começar a usar
o MySQL Cluster?

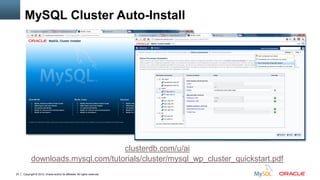

MySQL Cluster Auto-Install
downloads.mysql.com/tutorials/cluster/mysql_wp_cluster_quickstart.pdf
clusterdb.com/u/ai

1. Download MCM/Cluster edelivery.oracle.com:
2. Unzip e execute o comando com usuário diferente de root:
MySQL Cluster Manager
Para testes em uma única máquina
C:MySQLmcmbin> mcmd --bootstrap
MySQL Cluster Manager 1.1.2 started
Connect to MySQL Cluster Manager by running “C:MySQLmcmbinmcm" -a NOVA:1862
Configuring default cluster 'mycluster'...
Starting default cluster 'mycluster'...
Cluster 'mycluster' started successfully
ndb_mgmd NOVA:1186
ndbd NOVA
ndbd NOVA
mysqld NOVA:3306
mysqld NOVA:3307
ndbapi *
Connect to the database by running “C:MySQLmcmclusterbinmysql" -h NOVA -P 3306 -u root

Data Layer
Application Layer
Management
1186
MySQL Cluster Manager Bootstrap
ndbd ndbd
3306 3307

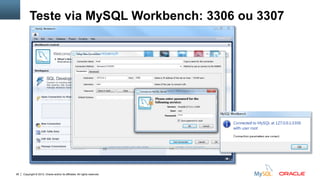

Teste via MySQL Workbench: 3306 ou 3307

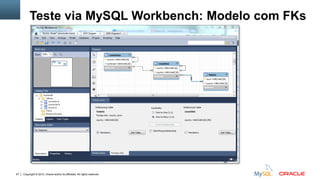

Teste via MySQL Workbench: Modelo com FKs

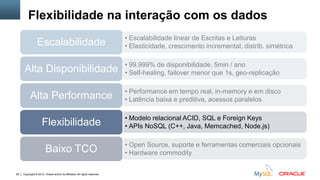

Flexibilidade na interação com os dados
• 99.999% de disponibilidade, 5min / ano

Clients
Application Layer

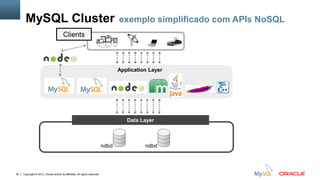

MySQL Cluster exemplo simplificado com APIs NoSQL
Data Layer
ndbd ndbd

Os mesmos dados
acessados
simultaneamente
através de interfaces
SQL e NoSQL

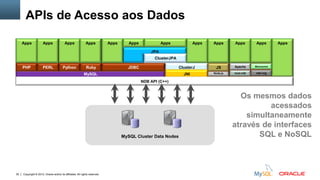

APIs de Acesso aos Dados
ClusterJ
MySQL
JDBC
Apps
JPA
JNI
Python Ruby
ClusterJPA
Apps Apps Apps Apps Apps
Node.js
JS
Apps
mod-ndb
Apache
Apps
ndb-eng
Memcached
Apps Apps
NDB API (C++)
Apps
PHP PERL
Apps

Qual API devo usar?
SQL
• Padrão da
indústria
• Joins e
Queries
complexas
• Modelo
relacional
ClusterJ /
OpenJPA
• ORM Java
• Simplicidade
• Acesso nativo
e rápido ao
Cluster
• Ex: Web e
Telco
memcached
• chave/valor
• Simples de
usar
• Driver para
diversas
linguagens
• Ex: PHP
Proxy
node.js
• Javascript
• Mesma
tecnologia do
browser no
lado do
servidor
• Ex: Mobile
Apps
mod_ndb
• REST/JSON
• HTML
• Uso do
Apache httpd
C++
• Performance
extrema
• Tempo real
• Desenvolved
or experiente
• Mais baixo
nível

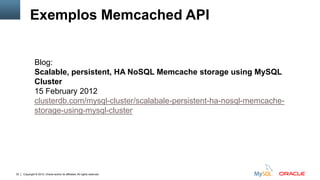

Exemplos Memcached API
Blog:
Scalable, persistent, HA NoSQL Memcache storage using MySQL
Cluster
15 February 2012
clusterdb.com/mysql-cluster/scalabale-persistent-ha-nosql-memcache-
storage-using-mysql-cluster

<estado:SP,Campinas>
prefix key value
<estado:SP,Campinas>
key value
Prefix Table Key-col Val-col policy
estado: mapa.cidades sigla_estado cidade cluster
Config tables
sigla_estado ... cidade ...
SP ... Campinas ...
Tabela cidades do DB mapa
visão da Aplicação
visão MySQL Cluster

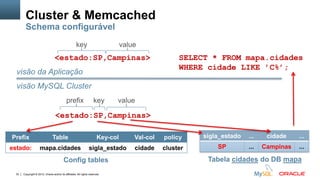

Cluster & Memcached
Schema configurável
SELECT * FROM mapa.cidades
WHERE cidade LIKE ’C%’;

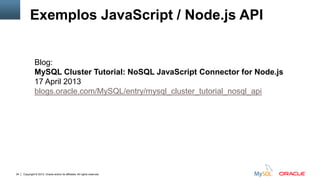

Exemplos JavaScript / Node.js API
Blog:
MySQL Cluster Tutorial: NoSQL JavaScript Connector for Node.js
17 April 2013
blogs.oracle.com/MySQL/entry/mysql_cluster_tutorial_nosql_api

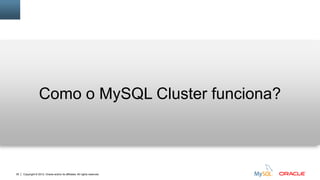

Como o MySQL Cluster funciona?

Como escalar leituras e escritas?

Data Layer
Application Layer
ndbd ndbd ndbd ndbd
Clients
mysqld mysqld

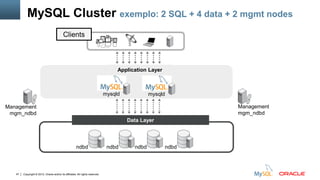

MySQL Cluster exemplo simplificado: 2 SQL + 4 Data Nodes

Data Node 1
Data Node 2
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1

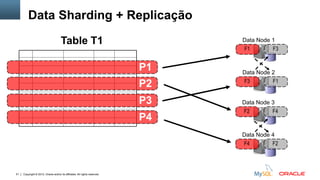

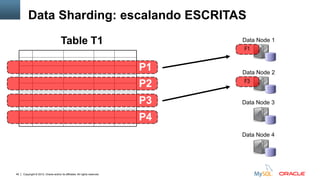

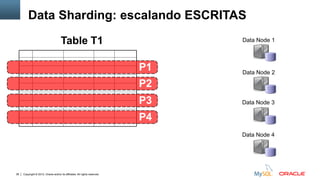

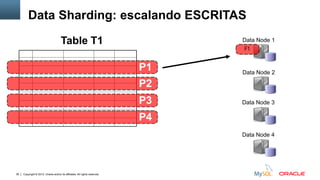

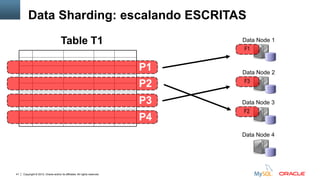

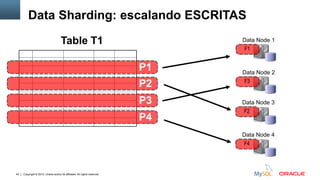

Data Sharding: escalando ESCRITAS

Data Node 1
Data Node 2
F1
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1

Data Node 1
Data Node 2
F1
F3
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1

Data Node 1
Data Node 2
F1
F3
Data Node 3
Data Node 4
F2
Table T1
P2
P3
P4
P1

Data Node 1
Data Node 2
F1
F3
Data Node 3
Data Node 4
F2
F4
Table T1
P2
P3
P4
P1

Data Layer
Application Layer

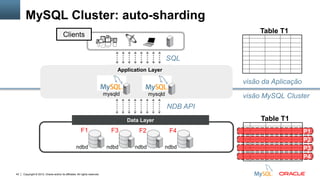

MySQL Cluster: auto-sharding
Table T1
P2
P3
P4
P1F1 F3 F2 F4
ndbd ndbd ndbd ndbd
Clients
Table T1
visão MySQL Cluster
SQL
NDB API
mysqld mysqld

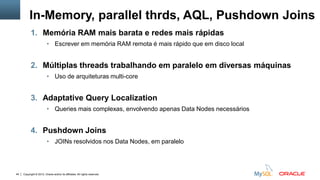

In-Memory, parallel thrds, AQL, Pushdown Joins
1. Memória RAM mais barata e redes mais rápidas
• Escrever em memória RAM remota é mais rápido que em disco local
2. Múltiplas threads trabalhando em paralelo em diversas máquinas
• Uso de arquiteturas multi-core
3. Adaptative Query Localization
• Queries mais complexas, envolvendo apenas Data Nodes necessários
4. Pushdown Joins
• JOINs resolvidos nos Data Nodes, em paralelo

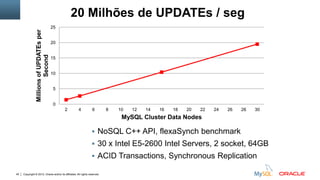

 NoSQL C++ API, flexaSynch benchmark
 30 x Intel E5-2600 Intel Servers, 2 socket, 64GB
 ACID Transactions, Synchronous Replication
0
5
10
15
20
25
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
MillionsofUPDATEsper
Second
20 Milhões de UPDATEs / seg

Como garantir a alta-disponibilidade?

Data Layer
Application Layer
ndbd ndbd ndbd ndbd
Clients
mysqld mysqld
MySQL Cluster exemplo: 2 SQL + 4 data + 2 mgmt nodes
Management
mgm_ndbd
Management
mgm_ndbd

Data Node 1
Data Node 2
F1
F1
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1

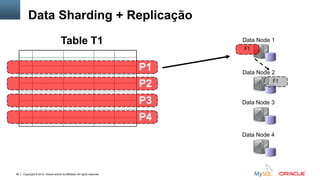

Data Sharding + Replicação

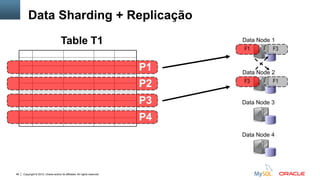

Data Node 1
Data Node 2
F1 F3
F1
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1
F3

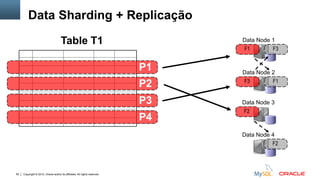

Data Node 1
Data Node 2
F1 F3
F3 F1
Data Node 3
Data Node 4
F2
F2
Table T1
P2
P3
P4
P1

Data Node 1
Data Node 2
F1 F3
F3 F1
Data Node 3
Data Node 4
F2 F4
F4 F2
Table T1
P2
P3
P4
P1

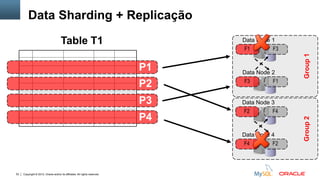

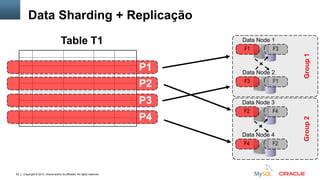

Data Node 1
Data Node 2
F1 F3
F3 F1
Data Node 3
Data Node 4
F2 F4
F4 F2
Group1
Table T1
P2
P3
P4
P1
Group2

Data Layer
Application Layer
Management
mgm_ndbd

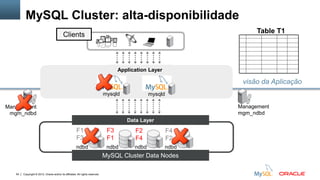

MySQL Cluster: alta-disponibilidade
Table T1
F1
F3
F3
F1
F2
F4
F4
F2
Management
mgm_ndbd
ndbd ndbd ndbd ndbd
Clients
mysqld mysqld

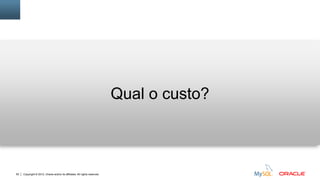

Qual o custo?

Como manter TCO baixo?

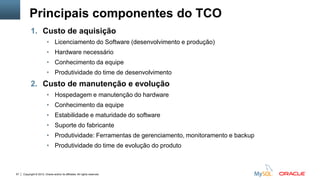

Principais componentes do TCO
1. Custo de aquisição
• Licenciamento do Software (desenvolvimento e produção)
• Hardware necessário
• Conhecimento da equipe
• Produtividade do time de desenvolvimento
2. Custo de manutenção e evolução
• Hospedagem e manutenção do hardware
• Conhecimento da equipe
• Estabilidade e maturidade do software
• Suporte do fabricante
• Produtividade: Ferramentas de gerenciamento, monitoramento e backup
• Produtividade do time de evolução do produto

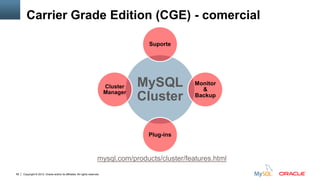

Carrier Grade Edition (CGE) - comercial
MySQL
Cluster
Suporte
Monitor
&
Backup
Plug-ins
Cluster
Manager
mysql.com/products/cluster/features.html

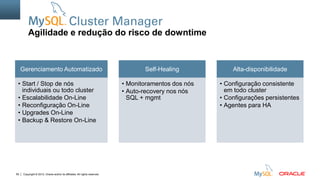

Agilidade e redução do risco de downtime
Gerenciamento Automatizado
• Start / Stop de nós
individuais ou todo cluster
• Escalabilidade On-Line
• Reconfiguração On-Line
• Upgrades On-Line
• Backup & Restore On-Line
Self-Healing
• Monitoramentos dos nós
• Auto-recovery nos nós
SQL + mgmt
Alta-disponibilidade
• Configuração consistente
em todo cluster
• Configurações persistentes
• Agentes para HA

Como o MySQL Cluster Manager pode ajudar?
Exemplo: upgrade do MySQL Cluster 7.0 para 7.3
• 1 x preliminary check of cluster state
• 8 x ssh commands per server
• 8 x per-process stop commands
• 4 x scp of configuration files (2 x mgmd & 2 x mysqld)
• 8 x per-process start commands
• 8 x checks for started and re-joined processes
• 8 x process completion verifications
• 1 x verify completion of the whole cluster.
• Excludes manual editing of each configuration file.
Total: 46 comandos -
2,5 horas de operações manuais
Sem MySQL Cluster Manager Com MySQL Cluster Manager
upgrade cluster --package=7.3 mycluster;
Total: 1 comando –
operações automatizadas

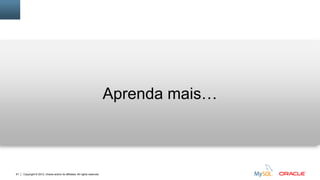

Aprenda mais…

Mais sobre como começar com MySQL Cluster
Whitepaper:
MySQL Cluster Evaluation Guide
June 2013
mysql.com/why-mysql/white-papers/mysql-
cluster-evaluation-guide

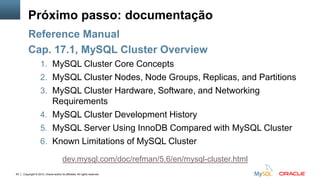

Próximo passo: documentação
Reference Manual
Cap. 17.1, MySQL Cluster Overview
1. MySQL Cluster Core Concepts
2. MySQL Cluster Nodes, Node Groups, Replicas, and Partitions
3. MySQL Cluster Hardware, Software, and Networking
Requirements
4. MySQL Cluster Development History
5. MySQL Server Using InnoDB Compared with MySQL Cluster
6. Known Limitations of MySQL Cluster
dev.mysql.com/doc/refman/5.6/en/mysql-cluster.html

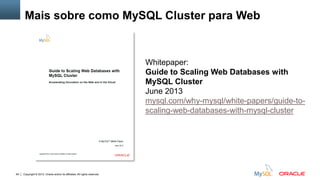

Mais sobre como MySQL Cluster para Web
Whitepaper:
Guide to Scaling Web Databases with
MySQL Cluster
June 2013
mysql.com/why-mysql/white-papers/guide-to-
scaling-web-databases-with-mysql-cluster

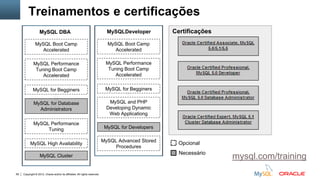

MySQL Boot Camp
Accelerated
MySQL Performance
Tuning Boot Camp
Accelerated
MySQL for Begginers
MySQL for Database
Administrators
MySQL Performance
Tuning
MySQL High Availability
MySQL Cluster
MySQL DBA
MySQL Boot Camp
Accelerated
MySQL for Developers
MySQL Performance
Tuning Boot Camp
Accelerated
MySQL for Begginers
MySQL and PHP
Developing Dynamic
Web Applicationg
MySQL Advanced Stored
Procedures
MySQLDeveloper
mysql.com/training
Certificações
Opcional
Necessário
Treinamentos e certificações

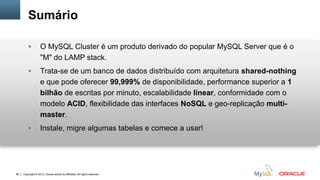

Sumário
 O MySQL Cluster é um produto derivado do popular MySQL Server que é o
"M" do LAMP stack.
 Trata-se de um banco de dados distribuído com arquitetura shared-nothing
e que pode oferecer 99,999% de disponibilidade, performance superior a 1
bilhão de escritas por minuto, escalabilidade linear, conformidade com o
modelo ACID, flexibilidade das interfaces NoSQL e geo-replicação multi-
master.
 Instale, migre algumas tabelas e comece a usar!

@MySQLBR facebook.com/MySQLBR
Obrigado!
Slides disponíves em…

MySQL Cluster - visão geral

Mais conteúdo relacionado

Mais procurados

Semelhante a MySQL Cluster - visão geral

Mais de MySQL Brasil

MySQL Cluster - visão geral
