MySQL Cluster e Big Data

Copyright © 2012, Oracle and/or its affiliates. All rights reserved. Insert Information Protection Policy Classification from Slide 121
Airton Lastori
airton.lastori@oracle.com
12-jul-2013
MySQL Cluster e Big Data – visão geral

@MySQLBR
meetup.com/MySQL-BR
facebook.com/MySQLBR
MySQLBR

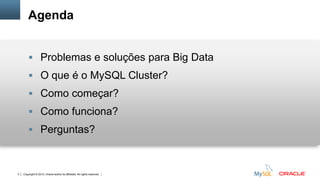

Agenda
 Problemas e soluções para Big Data
 O que é o MySQL Cluster?
 Como começar?
 Como funciona?
 Perguntas?

Problemas e soluções
para Big Data

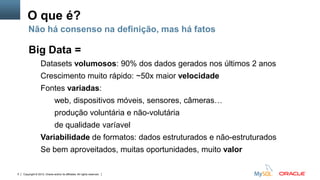

O que é?
Big Data =
Datasets volumosos: 90% dos dados gerados nos últimos 2 anos
Crescimento muito rápido: ~50x maior velocidade
Fontes variadas:
web, dispositivos móveis, sensores, câmeras…
produção voluntária e não-volutária
de qualidade varíavel
Variabilidade de formatos: dados estruturados e não-estruturados
Se bem aproveitados, muitas oportunidades, muito valor
Não há consenso na definição, mas há fatos

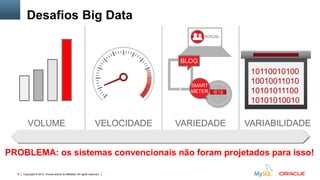

Desafios Big Data
VOLUME VELOCIDADE
SOCIAL
VARIEDADE
BLOG
SMART
METER
VARIABILIDADE
10110010100
10010011010
10101011100
10101010010
PROBLEMA: os sistemas convencionais não foram projetados para isso!

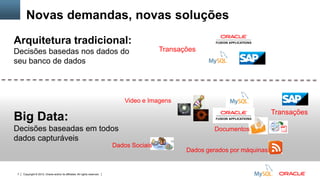

Novas demandas, novas soluções
Transações
Arquitetura tradicional:
Decisões basedas nos dados do
seu banco de dados
Big Data:
Decisões baseadas em todos
dados capturáveis
Video e Imagens
Dados gerados por máquinas
Dados Sociais
Documentos
Transações

ACQUIRE
ORGANIZEANALYZE
DECIDE

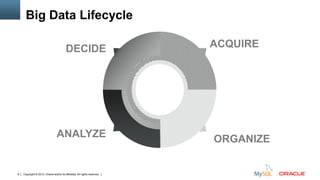

Big Data Lifecycle

BI Solutions
ACQUIRE
ORGANIZEANALYZE
DECIDE
Hadoop
Applier
Big Data Lifecycle com MySQL+Hadoop

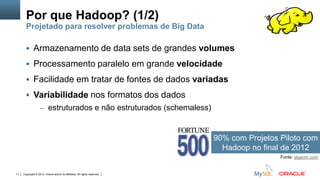

Por que Hadoop? (1/2)
Projetado para resolver problemas de Big Data
 Armazenamento de data sets de grandes volumes
 Processamento paralelo em grande velocidade
 Facilidade em tratar de fontes de dados variadas
 Variabilidade nos formatos dos dados
– estruturados e não estruturados (schemaless)
90% com Projetos Piloto com
Hadoop no final de 2012
Fonte: gigaom.com

 Escalabilidade horizontal para milhares de nós
– Hardware commodity ou Cloud
 Alta-disponibilidade com replicação e self-healing
 Inicialmente modelo de processamento batch (Map/Reduce)
– Extensível com queries interativas via Apache Drill, Cloudera Impala,
Stinger etc.

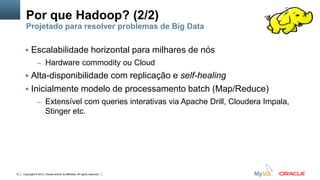

Por que Hadoop? (2/2)
Projetado para resolver problemas de Big Data

Caso de uso: Loja On-Line
Usuários
Navegação
Recomendações
Web Logs:
Páginas Visitadas,
Comentários, Posts
Perfil,
Histórico de
Compras
Recomendações
Interações em Mídias
Sociais, Preferências,
Marcas com “Curtir”
Conversas Telefônicas,
mensagens

 sistema de publicidade online que
identifica o visitante e exibe
conteúdo direcionado ao seu perfil
 2 TB de web logs são capturados,
com 22 bilhões de linhas por mês
processadas pelo MySQL
 Atualmente, considerando apenas
uma instância MySQL, há 8 TB de
dados armazenados com 5GB de
crescimento por dia

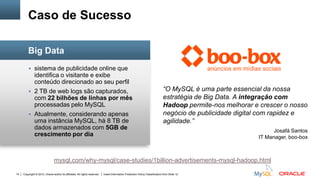

Caso de Sucesso
Big Data
“O MySQL é uma parte essencial da nossa
estratégia de Big Data. A integração com
Hadoop permite-nos melhorar e crescer o nosso
negócio de publicidade digital com rapidez e
agilidade.”
Josafá Santos
IT Manager, boo-box
mysql.com/why-mysql/case-studies/1billion-advertisements-mysql-hadoop.html

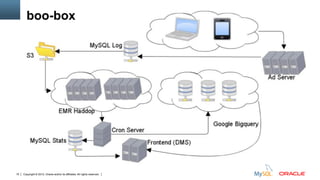

boo-box

BI Solutions
ACQUIRE
ORGANIZEANALYZE
DECIDE
Hadoop
Applier

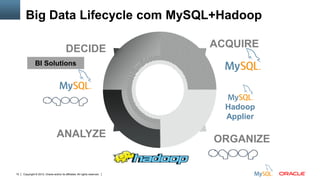

Big Data Lifecycle com MySQL+Hadoop

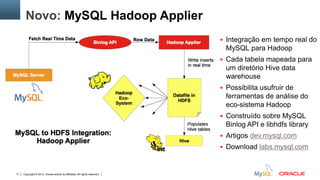

Novo: MySQL Hadoop Applier
 Integração em tempo real do
MySQL para Hadoop
 Cada tabela mapeada para
um diretório Hive data
warehouse
 Possibilita usufruir de
ferramentas de análise do
eco-sistema Hadoop
 Construído sobre MySQL
Binlog API e libhdfs library
 Artigos dev.mysql.com
 Download labs.mysql.com

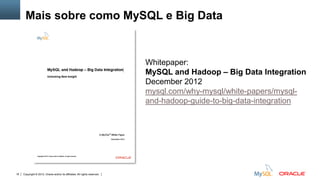

Mais sobre como MySQL e Big Data
Whitepaper:
MySQL and Hadoop – Big Data Integration
December 2012
mysql.com/why-mysql/white-papers/mysql-
and-hadoop-guide-to-big-data-integration

MySQL+Hadoop

O que é o MySQL Cluster?

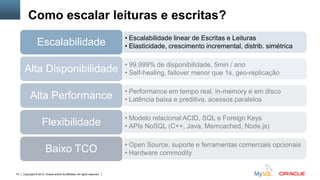

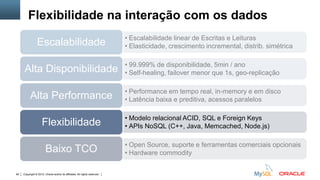

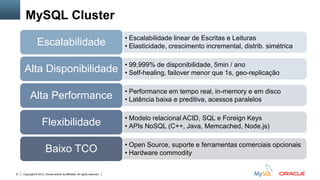

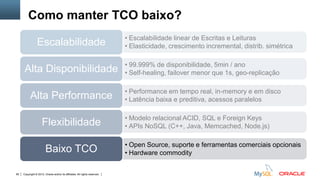

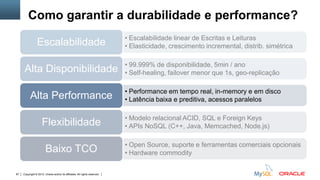

MySQL Cluster
• Escalabilidade linear de Escritas e Leituras
• Elasticidade, crescimento incremental, distrib. simétricaEscalabilidade
• 99,999% de disponibilidade, 5min / ano
• Self-healing, failover menor que 1s, geo-replicaçãoAlta Disponibilidade
• Performance em tempo real, in-memory e em disco
• Latência baixa e preditiva, acessos paralelosAlta Performance
• Modelo relacional ACID, SQL e Foreign Keys
• APIs NoSQL (C++, Java, Memcached, Node.js)Flexibilidade
• Open Source, suporte e ferramentas comerciais opcionais
• Hardware commodityBaixo TCO

Enterprise Management
Services and Utilities
Backup & Recovery
Monitor
Workbench
Utilities
Connection Pool, SQL Interface, Parser, Optimizer, Caches
Clients & Connectors
Native C API, JDBC, ODBC, .Net, PHP, Ruby, Python, VB, Perl mysqld
Clients and Apps

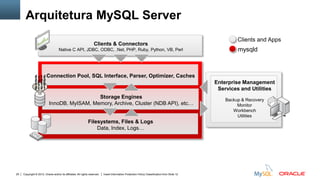

Arquitetura MySQL Server
Storage Engines
InnoDB, MyISAM, Memory, Archive, Cluster (NDB API), etc…
Filesystems, Files & Logs
Data, Index, Logs…

Cluster Data Nodes
NDB NDB
Connection Pool, SQL Interface, Parser, Optimizer, Caches
Enterprise Management
Services and Utilities
Backup & Recovery
Monitor
Workbench
Utilities
Clients & Connectors
Native C API, JDBC, ODBC, .Net, PHP, Ruby, Python, VB, Perl

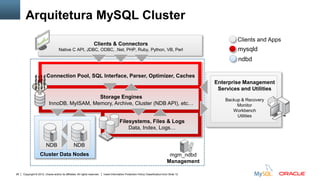

Arquitetura MySQL Cluster
Storage Engines
InnoDB, MyISAM, Memory, Archive, Cluster (NDB API), etc…
Filesystems, Files & Logs
Data, Index, Logs…
mysqld
Clients and Apps
ndbd
mgm_ndbd
Management

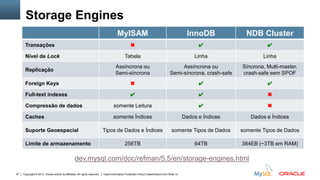

Storage Engines
MyISAM InnoDB NDB Cluster
Transações ✖ ✔ ✔
Nível de Lock Tabela Linha Linha
Replicação
Assíncrona ou
Semi-síncrona
Assíncrona ou
Semi-síncrona, crash-safe
Síncrona, Multi-master,
crash-safe sem SPOF
Foreign Keys ✖ ✔ ✔
Full-text indexes ✔ ✔ ✖
Compressão de dados somente Leitura ✔ ✖
Caches somente Índices Dados e Índices Dados e Índices
Suporte Geoespacial Tipos de Dados e Índices somente Tipos de Dados somente Tipos de Dados
Limite de armazenamento 256TB 64TB 384EB (~3TB em RAM)
dev.mysql.com/doc/refman/5.5/en/storage-engines.html

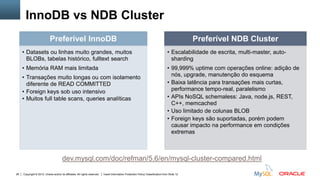

InnoDB vs NDB Cluster
dev.mysql.com/doc/refman/5.6/en/mysql-cluster-compared.html
Preferível InnoDB
• Datasets ou linhas muito grandes, muitos
BLOBs, tabelas histórico, fulltext search
• Memória RAM mais limitada
• Transações muito longas ou com isolamento
diferente de READ COMMITTED
• Foreign keys sob uso intensivo
• Muitos full table scans, queries analíticas
Preferível NDB Cluster
• Escalabilidade de escrita, multi-master, auto-
sharding
• 99,999% uptime com operações online: adição de
nós, upgrade, manutenção do esquema
• Baixa latência para transações mais curtas,
performance tempo-real, paralelismo
• APIs NoSQL schemaless: Java, node.js, REST,
C++, memcached
• Uso limitado de colunas BLOB
• Foreign keys são suportadas, porém podem
causar impacto na performance em condições
extremas

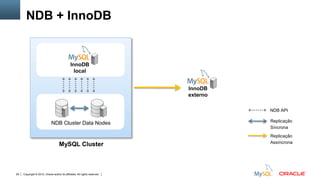

NDB + InnoDB
InnoDB
externo
InnoDB
local
NDB Cluster Data Nodes
MySQL Cluster
Replicação
Síncrona
Replicação
Assíncrona
NDB API

Replicação
síncrona
Replicação
assíncrona
InnoDB + NDB Cluster
Opções com Geo-Replicação
Replicação síncrona
entre os grupos de nós para HA
Geo-Replicação
assíncrona ou síncrona entre
nós remotos NDB para
redundância geográfica
Replicação assíncrona
entre Storage Engines
diferentes para aplicações
especializadas como geração
de relatórios
Cluster 1
InnoDB InnoDB InnoDB
Cluster 2

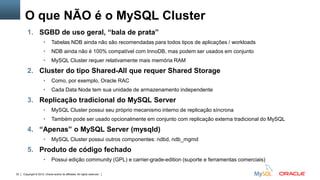

O que NÃO é o MySQL Cluster
1. SGBD de uso geral, “bala de prata”
• Tabelas NDB ainda não são recomendadas para todos tipos de aplicações / workloads
• NDB ainda não é 100% compatível com InnoDB, mas podem ser usados em conjunto
• MySQL Cluster requer relativamente mais memória RAM
2. Cluster do tipo Shared-All que requer Shared Storage
• Como, por exemplo, Oracle RAC
• Cada Data Node tem sua unidade de armazenamento independente
3. Replicação tradicional do MySQL Server
• MySQL Cluster possui seu próprio mecanismo interno de replicação síncrona
• Também pode ser usado opcionalmente em conjunto com replicação externa tradicional do MySQL
4. “Apenas” o MySQL Server (mysqld)
• MySQL Cluster possui outros componentes: ndbd, ndb_mgmd
5. Produto de código fechado
• Possui edição community (GPL) e carrier-grade-edition (suporte e ferramentas comerciais)

Alguns Clientes MySQL Cluster

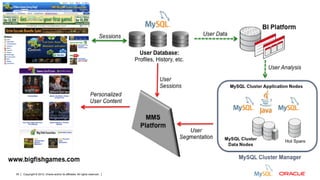

 sistema de recomendações de
games casuais que identifica o
visitante e exibe conteúdo
direcionado ao seu perfil
 já nos testes, com 2 data nodes,
capacidade de 87k INSERTs por
segundo e 3k SELECTs por
segundo
 latência extremamente baixa (sub-
milisegundos) e alta-disponibilidade
 NoSQL ClusterJ API (Java)

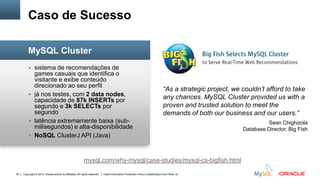

Caso de Sucesso
MySQL Cluster
“As a strategic project, we couldn’t afford to take
any chances. MySQL Cluster provided us with a
proven and trusted solution to meet the
demands of both our business and our users.”
Sean Chighizola
Database Director, Big Fish
mysql.com/why-mysql/case-studies/mysql-cs-bigfish.html

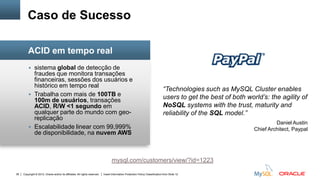

 sistema global de detecção de
fraudes que monitora transações
financeiras, sessões dos usuários e
histórico em tempo real
 Trabalha com mais de 100TB e
100m de usuários, transações
ACID, R/W <1 segundo em
qualquer parte do mundo com geo-
replicação
 Escalabilidade linear com 99,999%
de disponibilidade, na nuvem AWS
Caso de Sucesso
ACID em tempo real
“Technologies such as MySQL Cluster enables
users to get the best of both world’s: the agility of
NoSQL systems with the trust, maturity and
reliability of the SQL model.”
Daniel Austin
Chief Architect, Paypal
mysql.com/customers/view/?id=1223

PayPal

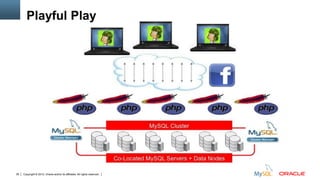

 Social game para Facebook
 2 milhões usuários, com +30k
novos usuários por dia
 10K usuários concorrentes,
~10K TPS
 99.999% uptime
Caso de Sucesso
Online Games
“The MySQL support service has been essential
in helping us for troubleshooting and giving
recommendations for the production cluster.”
Carlos Morales
DBA, playfulplay.com
blogs.oracle.com/MySQL/entry/mysql_cluster_powers_el_chavo

Playful Play

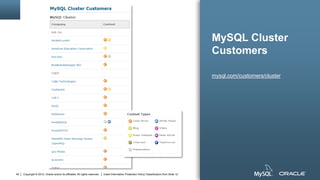

MySQL Cluster
Customers
mysql.com/customers/cluster

Como começar a usar
o MySQL Cluster?

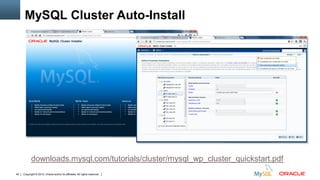

MySQL Cluster Auto-Install
downloads.mysql.com/tutorials/cluster/mysql_wp_cluster_quickstart.pdf

1. Download MCM/Cluster edelivery.oracle.com:
2. Unzip e execute o comando com usuário diferente de root:
MySQL Cluster Manager
Para testes em uma única máquina
C:MySQLmcmbin> mcmd --bootstrap
MySQL Cluster Manager 1.1.2 started
Connect to MySQL Cluster Manager by running “C:MySQLmcmbinmcm" -a NOVA:1862
Configuring default cluster 'mycluster'...
Starting default cluster 'mycluster'...
Cluster 'mycluster' started successfully
ndb_mgmd NOVA:1186
ndbd NOVA
ndbd NOVA
mysqld NOVA:3306
mysqld NOVA:3307
ndbapi *
Connect to the database by running “C:MySQLmcmclusterbinmysql" -h NOVA -P 3306 -u root

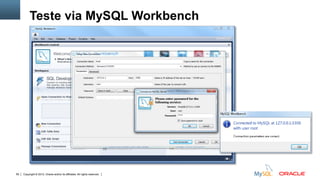

Teste via MySQL Workbench

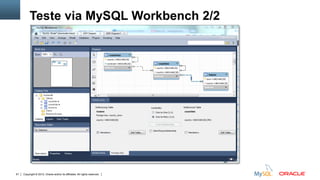

Teste via MySQL Workbench 2/2

<estado:SP,Campinas>
prefix key value
<estado:SP,Campinas>
key value
Prefix Table Key-col Val-col policy
estado: mapa.cidades sigla_estado cidade cluster
Config tables
sigla_estado ... cidade ...
SP ... Campinas ...
Tabela cidades do DB mapa
visão da Aplicação
visão MySQL Cluster

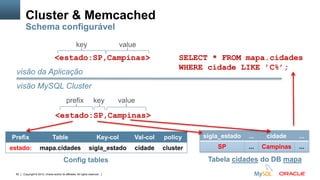

Cluster & Memcached
Schema configurável
SELECT * FROM mapa.cidades
WHERE cidade LIKE ’C%’;

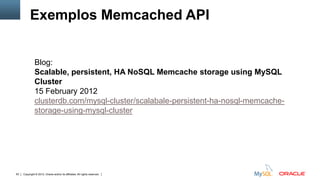

Exemplos Memcached API
Blog:
Scalable, persistent, HA NoSQL Memcache storage using MySQL
Cluster
15 February 2012
clusterdb.com/mysql-cluster/scalabale-persistent-ha-nosql-memcache-
storage-using-mysql-cluster

var nosql = require('mysql-js');
var annotations = new
nosql.TableMapping('cidade').apply
ToClass(Cidade);
var dbProperties =
nosql.ConnectionProperties('ndb');
nosql.openSession(dbProperties,
Cidade, annotations, onSession);
Connector modular para
vários back-ends:
• direta com NDB
• via MySQL Server

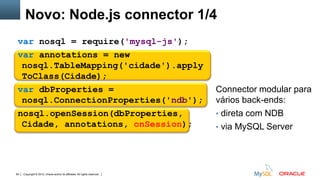

Novo: Node.js connector 1/4

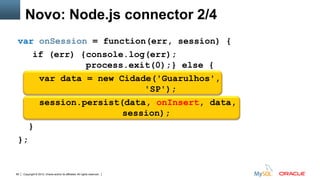

var onSession = function(err, session) {
if (err) {console.log(err);
process.exit(0);} else {
var data = new Cidade('Guarulhos',
'SP');
session.persist(data, onInsert, data,
session);
}
};

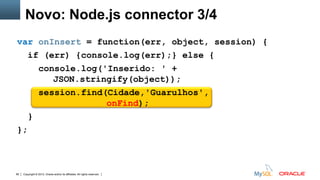

var onInsert = function(err, object, session) {
if (err) {console.log(err);} else {
console.log('Inserido: ' +
JSON.stringify(object));
session.find(Cidade,'Guarulhos',
onFind);
}
};

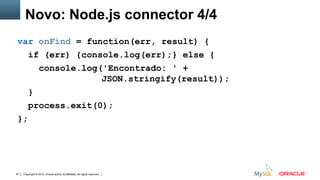

var onFind = function(err, result) {
if (err) {console.log(err);} else {
console.log('Encontrado: ' +
JSON.stringify(result));
}
process.exit(0);
};

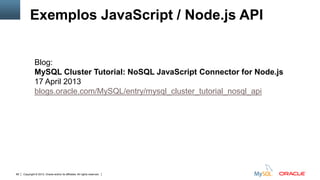

Exemplos JavaScript / Node.js API
Blog:
MySQL Cluster Tutorial: NoSQL JavaScript Connector for Node.js
17 April 2013
blogs.oracle.com/MySQL/entry/mysql_cluster_tutorial_nosql_api

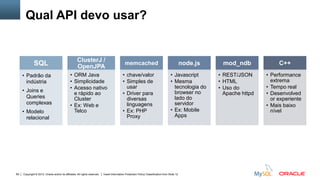

Qual API devo usar?
SQL
• Padrão da
indústria
• Joins e
Queries
complexas
• Modelo
relacional
ClusterJ /
OpenJPA
• ORM Java
• Simplicidade
• Acesso nativo
e rápido ao
Cluster
• Ex: Web e
Telco
memcached
• chave/valor
• Simples de
usar
• Driver para
diversas
linguagens
• Ex: PHP
Proxy
node.js
• Javascript
• Mesma
tecnologia do
browser no
lado do
servidor
• Ex: Mobile
Apps
mod_ndb
• REST/JSON
• HTML
• Uso do
Apache httpd
C++
• Performance
extrema
• Tempo real
• Desenvolved
or experiente
• Mais baixo
nível

Como o MySQL Cluster funciona?

Data Layer
Application Layer
Management
mgm_ndbd

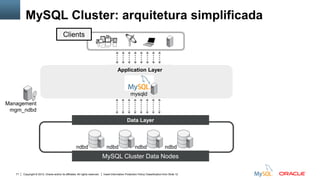

MySQL Cluster: arquitetura simplificada
mysqld
Clients
MySQL Cluster Data Nodes
ndbd ndbd ndbd ndbd

Como escalar leituras e escritas?
• 99.999% de disponibilidade, 5min / ano

Data Node 1
Data Node 2
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1

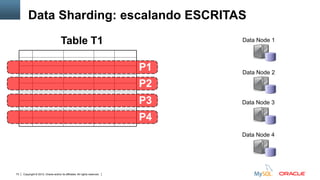

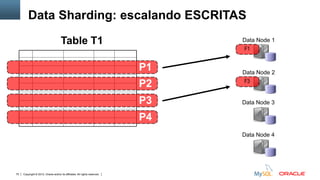

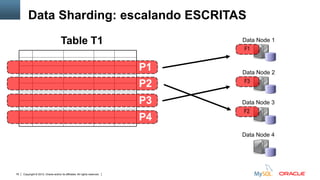

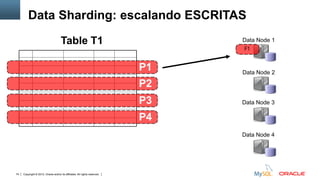

Data Sharding: escalando ESCRITAS

Data Node 1
Data Node 2
F1
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1

Data Node 1
Data Node 2
F1
F3
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1

Data Node 1
Data Node 2
F1
F3
Data Node 3
Data Node 4
F2
Table T1
P2
P3
P4
P1

Data Node 1
Data Node 2
F1
F3
Data Node 3
Data Node 4
F2
F4
Table T1
P2
P3
P4
P1

Data Layer
Application Layer
Management
mgm_ndbd

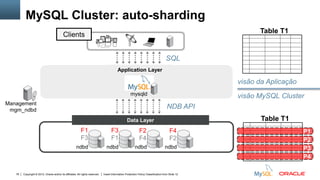

MySQL Cluster: auto-sharding
Table T1
P2
P3
P4
P1F1
F3
F3
F1
F2
F4
F4
F2
ndbd ndbd ndbd ndbd
Clients
mysqld
Table T1
visão da Aplicação
visão MySQL Cluster
SQL
NDB API

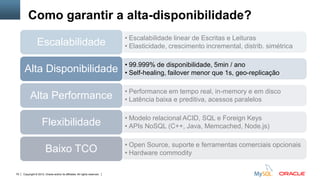

Como garantir a alta-disponibilidade?

Data Node 1
Data Node 2
F1
F1
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1

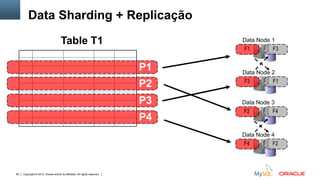

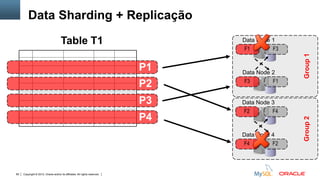

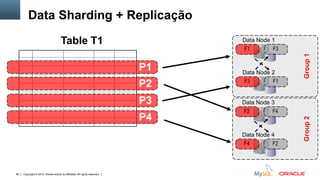

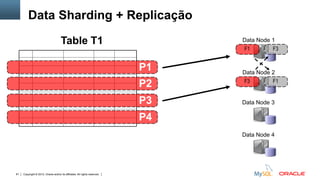

Data Sharding + Replicação

Data Node 1
Data Node 2
F1 F3
F1
Data Node 3
Data Node 4
Table T1
P2
P3
P4
P1
F3

Data Node 1
Data Node 2
F1 F3
F3 F1
Data Node 3
Data Node 4
F2
F2
Table T1
P2
P3
P4
P1
Alta-Disponibilidade: Replicação Síncrona

Data Node 1
Data Node 2
F1 F3
F3 F1
Data Node 3
Data Node 4
F2 F4
F4 F2
Table T1
P2
P3
P4
P1

Data Node 1
Data Node 2
F1 F3
F3 F1
Data Node 3
Data Node 4
F2 F4
F4 F2
Group1
Table T1
P2
P3
P4
P1
Group2

Data Layer
Application Layer
Management
mgm_ndbd
MySQL Cluster: alta-disponibilidade
Table T1
F1
F3
F3
F1
F2
F4
F4
F2
Management
mgm_ndbd
mysqldmysqld
ndbd ndbd ndbd ndbd
Clients

Como garantir a durabilidade e performance?

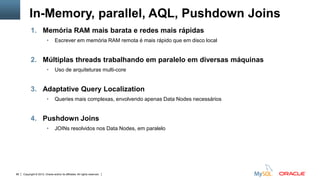

In-Memory, parallel, AQL, Pushdown Joins
1. Memória RAM mais barata e redes mais rápidas
• Escrever em memória RAM remota é mais rápido que em disco local
2. Múltiplas threads trabalhando em paralelo em diversas máquinas
• Uso de arquiteturas multi-core
3. Adaptative Query Localization
• Queries mais complexas, envolvendo apenas Data Nodes necessários
4. Pushdown Joins
• JOINs resolvidos nos Data Nodes, em paralelo

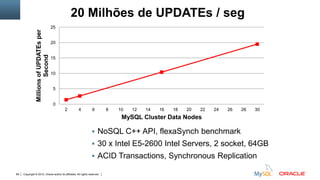

 NoSQL C++ API, flexaSynch benchmark
 30 x Intel E5-2600 Intel Servers, 2 socket, 64GB
 ACID Transactions, Synchronous Replication
0
5
10
15
20
25
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
MillionsofUPDATEsper
Second
20 Milhões de UPDATEs / seg

Flexibilidade na interação com os dados

Data Layer
Clients
Application Layer
Management

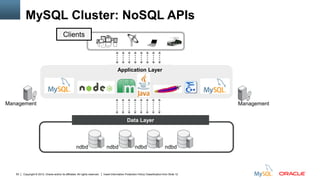

MySQL Cluster: NoSQL APIs
Management
ndbd ndbd ndbd ndbd

Os mesmos dados
acessados
simultaneamente
através de interfaces
SQL e NoSQL

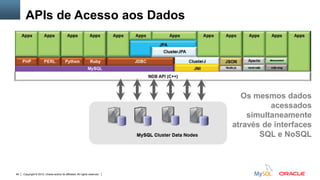

APIs de Acesso aos Dados

Como manter TCO baixo?

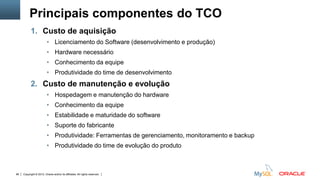

Principais componentes do TCO
1. Custo de aquisição
• Licenciamento do Software (desenvolvimento e produção)
• Hardware necessário
• Conhecimento da equipe
• Produtividade do time de desenvolvimento
2. Custo de manutenção e evolução
• Hospedagem e manutenção do hardware
• Conhecimento da equipe
• Estabilidade e maturidade do software
• Suporte do fabricante
• Produtividade: Ferramentas de gerenciamento, monitoramento e backup
• Produtividade do time de evolução do produto

Carrier Grade Edition (CGE) - comercial
MySQL
Cluster
Suporte
Monitor
&
Backup
Plug-ins
Manager
mysql.com/products/cluster/features.html

Aprenda mais…

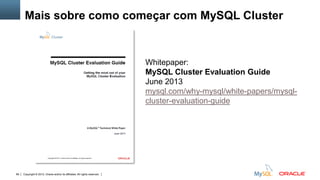

Mais sobre como começar com MySQL Cluster
Whitepaper:
MySQL Cluster Evaluation Guide
June 2013
mysql.com/why-mysql/white-papers/mysql-
cluster-evaluation-guide

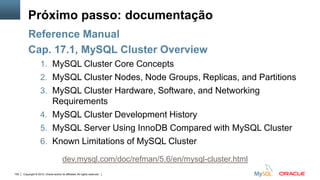

Próximo passo: documentação
Reference Manual
Cap. 17.1, MySQL Cluster Overview
1. MySQL Cluster Core Concepts
2. MySQL Cluster Nodes, Node Groups, Replicas, and Partitions
3. MySQL Cluster Hardware, Software, and Networking
Requirements
4. MySQL Cluster Development History
5. MySQL Server Using InnoDB Compared with MySQL Cluster
6. Known Limitations of MySQL Cluster
dev.mysql.com/doc/refman/5.6/en/mysql-cluster.html

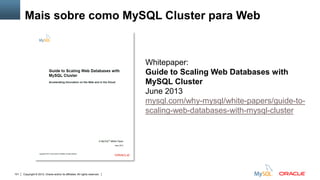

Mais sobre como MySQL Cluster para Web
Whitepaper:
Guide to Scaling Web Databases with
MySQL Cluster
June 2013
mysql.com/why-mysql/white-papers/guide-to-
scaling-web-databases-with-mysql-cluster

MySQL Boot Camp
Accelerated
MySQL Performance
Tuning Boot Camp
Accelerated
MySQL for Begginers
MySQL for Database
Administrators
MySQL Performance
Tuning
MySQL High Availability
MySQL Cluster
MySQL DBA
MySQL Boot Camp
Accelerated
MySQL for Developers
MySQL Performance
Tuning Boot Camp
Accelerated
MySQL for Begginers
MySQL and PHP
Developing Dynamic
Web Applicationg
MySQL Advanced Stored
Procedures
MySQLDeveloper
mysql.com/training
Certificações
Opcional
Necessário

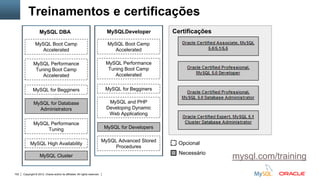

Treinamentos e certificações

Sumário
 O MySQL Cluster é um produto derivado do popular MySQL Server que é o
"M" do LAMP stack e pode ser usado como solução para problemas de Big
Data.
 Trata-se de um banco de dados distribuído com arquitetura shared-nothing e
que pode oferecer 99,999% de disponibilidade, performance superior a 1
bilhão de escritas por minuto, escalabilidade linear, conformidade com o
modelo ACID, flexibilidade das interfaces NoSQL e geo-replicação multi-
master.
 Instale, migre algumas tabelas e comece a usar!

@MySQLBR facebook.com/MySQLBR
Obrigado!
Slides disponíves em…

Perguntas?
MySQL Cluster e Big Data – visão geral

MySQL Cluster e Big Data

Mais conteúdo relacionado

Mais procurados

Semelhante a MySQL Cluster e Big Data

Mais de MySQL Brasil

MySQL Cluster e Big Data
