O documento apresenta uma palestra sobre arquitetura de aplicações de nova geração utilizando MySQL 5.7. A palestra aborda tópicos como arquitetura de banco de dados, desenvolvimento ágil, SQL, NoSQL e NewSQL, arquitetura e alta disponibilidade do MySQL e casos de uso em empresas como Pinterest, Flickr, Facebook e Twitter.

1. Arquitetando sua aplicação de
nova geração com MySQL 5.7
MySQL
Mathias Brem
http://www.mathiasbrem.com.br
Outubro, 2015

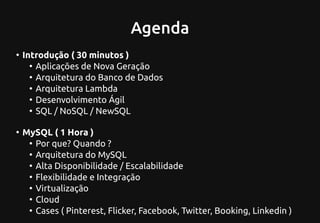

2. Agenda
●
Introdução ( 30 minutos )
●
Aplicações de Nova Geração
●
Arquitetura do Banco de Dados
●
Arquitetura Lambda
●
Desenvolvimento Ágil
●
SQL / NoSQL / NewSQL
●
MySQL ( 1 Hora )
●
Por que? Quando ?
●
Arquitetura do MySQL
●
Alta Disponibilidade / Escalabilidade
●
Flexibilidade e Integração
●
Virtualização
●
Cloud
●
Cases ( Pinterest, Flicker, Facebook, Twitter, Booking, Linkedin )

3. Aplicações de Nova Geração

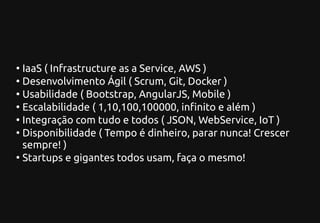

5. ●
IaaS ( Infrastructure as a Service, AWS )
●
Desenvolvimento Ágil ( Scrum, Git, Docker )
●
Usabilidade ( Bootstrap, AngularJS, Mobile )
●
Escalabilidade ( 1,10,100,100000, infinito e além )
●
Integração com tudo e todos ( JSON, WebService, IoT )
●
Disponibilidade ( Tempo é dinheiro, parar nunca! Crescer
sempre! )
●
Startups e gigantes todos usam, faça o mesmo!

6. Arquitetura de Banco de Dados

7. ●
OLTP ( Transacional )
●
OLAP ( Analítico / Relatório / Consulta )
●
O que se preocupar? 4 pontos
– Segurança
– Performance
– Integridade
– Disponibilidade

8. Arquitetura Lambda

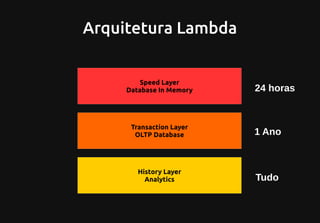

9. Arquitetura Lambda
Speed Layer
Database In Memory
Transaction Layer
OLTP Database
History Layer
Analytics
24 horas
1 Ano
Tudo

10. Desenvolvimento Ágil

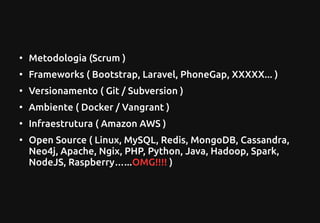

11. ●
Metodologia (Scrum )
●
Frameworks ( Bootstrap, Laravel, PhoneGap, XXXXX... )
●
Versionamento ( Git / Subversion )
●
Ambiente ( Docker / Vangrant )
●
Infraestrutura ( Amazon AWS )
●
Open Source ( Linux, MySQL, Redis, MongoDB, Cassandra,
Neo4j, Apache, Ngix, PHP, Python, Java, Hadoop, Spark,
NodeJS, Raspberry…...OMG!!!! )

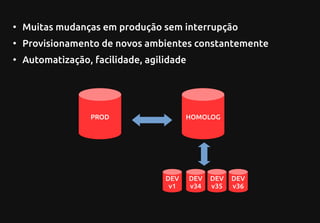

12. ●
Muitas mudanças em produção sem interrupção
●
Provisionamento de novos ambientes constantemente
●
Automatização, facilidade, agilidade
DEV
v1
HOMOLOG
DEV
v34
DEV
v35
DEV
v36
PROD

13. SQL / NoSQL / NewSQL

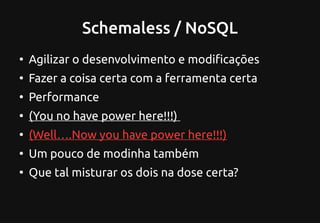

14. Schemaless / NoSQL
●
Agilizar o desenvolvimento e modificações
●
Fazer a coisa certa com a ferramenta certa
●
Performance
●
(You no have power here!!!)
●
(Well….Now you have power here!!!)
●
Um pouco de modinha também
●
Que tal misturar os dois na dose certa?

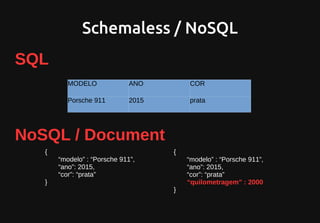

15. Schemaless / NoSQL
{
“modelo” : “Porsche 911”,
“ano”: 2015,
“cor”: “prata”
}
MODELO ANO COR
Porsche 911 2015 prata
{
“modelo” : “Porsche 911”,
“ano”: 2015,
“cor”: “prata”
“quilometragem” : 2000
}
NoSQL / Document
SQL

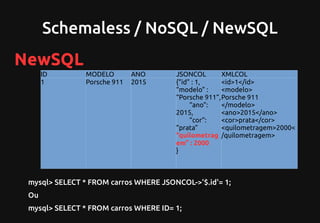

16. Schemaless / NoSQL / NewSQL
ID MODELO ANO JSONCOL XMLCOL
1 Porsche 911 2015 {“id” : 1,
“modelo” :
“Porsche 911”,
“ano”:
2015,
“cor”:
“prata”
“quilometrag
em” : 2000
}
<id>1</id>
<modelo>
Porsche 911
</modelo>
<ano>2015</ano>
<cor>prata</cor>
<quilometragem>2000<
/quilometragem>
NewSQL
mysql> SELECT * FROM carros WHERE JSONCOL->'$.id'= 1;
Ou
mysql> SELECT * FROM carros WHERE ID= 1;

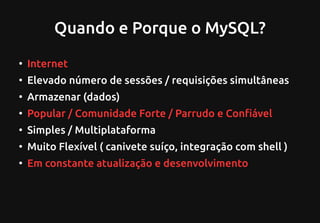

17. Quando e Porque o MySQL?
●
Internet
●
Elevado número de sessões / requisições simultâneas
●
Armazenar (dados)
●
Popular / Comunidade Forte / Parrudo e Confiável
●
Simples / Multiplataforma
●
Muito Flexível ( canivete suíço, integração com shell )
●
Em constante atualização e desenvolvimento

18. Arquitetura do MySQL

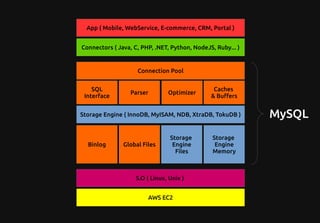

19. Connectors ( Java, C, PHP, .NET, Python, NodeJS, Ruby... )
SQL
Interface
Parser
Caches
& Buffers
Storage Engine ( InnoDB, MyISAM, NDB, XtraDB, TokuDB )
Binlog Global Files
Storage
Engine
Files
Storage
Engine
Memory
App ( Mobile, WebService, E-commerce, CRM, Portal )
S.O ( Linux, Unix )
AWS EC2
Optimizer
Connection Pool
MySQL

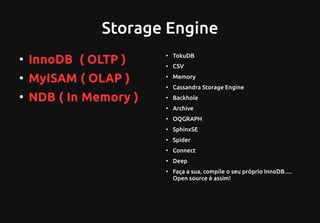

20. Storage Engine
●
InnoDB ( OLTP )
●
MyISAM ( OLAP )
●
NDB ( In Memory )
●
TokuDB
●
CSV
●
Memory
●
Cassandra Storage Engine
●
Backhole
●
Archive
●
OQGRAPH
●
SphinxSE
●
Spider
●
Connect
●
Deep
●
Faça a sua, compile o seu próprio InnoDB….
Open source é assim!

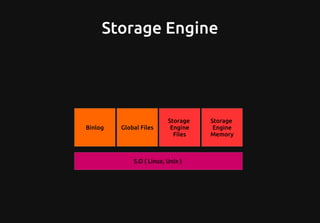

21. Storage Engine
Binlog Global Files
Storage
Engine
Files
Storage
Engine
Memory
S.O ( Linux, Unix )

22. Alta Disponibilidade / Escalabilidade

23. ●
Replicação
●
Replicação com Sharding ( MySQL Fabric, HA
Proxy, MySQL Proxy, MaxScale, MySQL Router )
●
MySQL Cluster ( NDB )
●
Galera Cluster ( InnoDB )
●
( DRBD / Replicação de Storage / etc... )

24. Sharding
Master 1
Read / Write
Master 2
Read / Write
APP
Slave 1
Read
Slave (N)
Read
● Load Balancer
● Lógica da aplicação
● MySQL Fabric
● MySQL Router….
● (N)
● Essa parte é onde fica a treta da coisa toda...

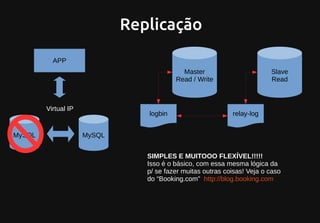

25. APP
MySQL MySQL
Virtual IP
Replicação
Master
Read / Write
Slave
Read
logbin relay-log
SIMPLES E MUITOOO FLEXÍVEL!!!!!
Isso é o básico, com essa mesma lógica da
p/ se fazer muitas outras coisas! Veja o caso
do “Booking.com” http://blog.booking.com

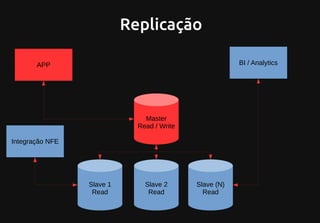

26. Replicação
Master
Read / Write
Slave 1
Read
Slave 2
Read
Slave (N)
Read
APP BI / Analytics
Integração NFE

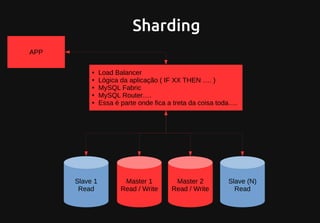

27. Sharding
Master 1
Read / Write
Master 2
Read / Write
APP
Slave 1
Read
Slave (N)
Read
● Load Balancer
● Lógica da aplicação ( IF XX THEN …. )
● MySQL Fabric
● MySQL Router….
● Essa é parte onde fica a treta da coisa toda….

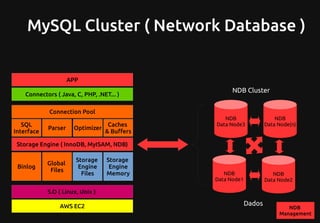

28. MySQL Cluster ( Network Database )
NDB
Data Node1
NDB
Data Node2
NDB
Data Node(n)
NDB
Data Node3
Dados
Connectors ( Java, C, PHP, .NET... )
SQL
Interface
Parser
Caches
& Buffers
Storage Engine ( InnoDB, MyISAM, NDB)
Binlog
Global
Files
Storage
Engine
Files
Storage
Engine
Memory
APP
S.O ( Linux, Unix )
AWS EC2
Optimizer
Connection Pool
NDB Cluster
NDB
Management

29. Galera Replication
Master
Read / Write
Master
Read / Write
Master
Read / Write
Master
Read / Write
Connectors ( Java, C, PHP, .NET, Python, NodeJS, Ruby….. )
App ( Mobile, WebService, E-commerce, CRM, Portal )
InnoDB InnoDB InnoDB InnoDB
Galera Cluster

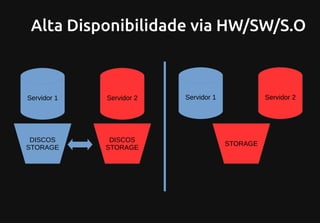

30. Alta Disponibilidade via HW/SW/S.O
Servidor 1
DISCOS
STORAGE
Servidor 2
DISCOS
STORAGE
Servidor 1 Servidor 2
STORAGE

31. Flexibilidade de Integração

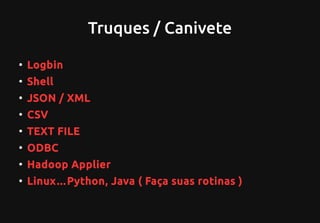

32. Truques / Canivete
●
Logbin
●
Shell
●
JSON / XML
●
CSV
●
TEXT FILE
●
ODBC
●
Hadoop Applier
●
Linux…Python, Java ( Faça suas rotinas )

33. Virtualização

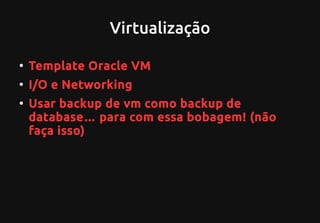

34. Virtualização
●
Template Oracle VM
●
I/O e Networking
●
Usar backup de vm como backup de
database… para com essa bobagem! (não
faça isso)

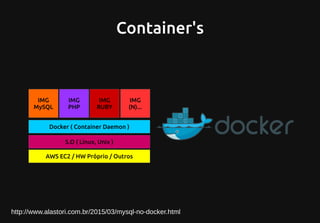

35. Container's
S.O ( Linux, Unix )
AWS EC2 / HW Próprio / Outros
Docker ( Container Daemon )
MySQL
PHP
RUBY
(N)...
http://www.alastori.com.br/2015/03/mysql-no-docker.html

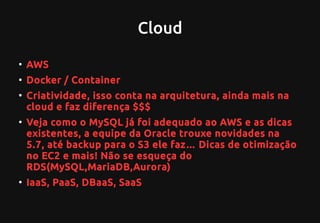

36. Cloud
●
AWS
●
Docker / Container
●
Criatividade, isso conta na arquitetura, ainda mais na
cloud e faz diferença $$$
●
Veja como o MySQL já foi adequado ao AWS e as dicas
existentes, a equipe da Oracle trouxe novidades na
5.7, até backup para o S3 ele faz… Dicas de otimização
no EC2 e mais! Não se esqueça do
RDS(MySQL,MariaDB,Aurora)
●
IaaS, PaaS, DBaaS, SaaS

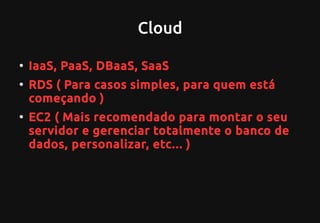

37. Cloud
●
IaaS, PaaS, DBaaS, SaaS
●
RDS ( Para casos simples, para quem está
começando )
●
EC2 ( Mais recomendado para montar o seu
servidor e gerenciar totalmente o banco de
dados, personalizar, etc... )

38. Cases
