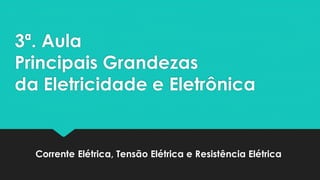

2. 3ª. Aula
Principais Grandezas
da Eletricidade e Eletrônica
Corrente Elétrica, Tensão Elétrica e Resistência Elétrica

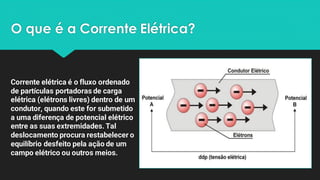

3. O que é a Corrente Elétrica?
Corrente elétrica é o fluxo ordenado
de partículas portadoras de carga
elétrica (elétrons livres) dentro de um
condutor, quando este for submetido
a uma diferença de potencial elétrico
entre as suas extremidades. Tal
deslocamento procura restabelecer o
equilíbrio desfeito pela ação de um
campo elétrico ou outros meios.

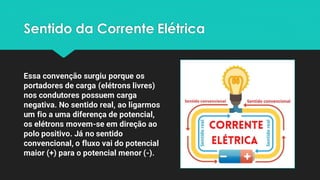

4. Sentido da Corrente Elétrica
Essa convenção surgiu porque os
portadores de carga (elétrons livres)
nos condutores possuem carga
negativa. No sentido real, ao ligarmos
um fio a uma diferença de potencial,
os elétrons movem-se em direção ao
polo positivo. Já no sentido
convencional, o fluxo vai do potencial
maior (+) para o potencial menor (-).

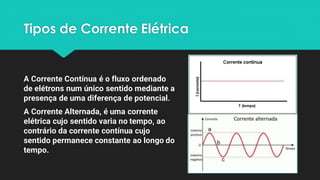

5. Tipos de Corrente Elétrica
A Corrente Contínua é o fluxo ordenado
de elétrons num único sentido mediante a
presença de uma diferença de potencial.
A Corrente Alternada, é uma corrente
elétrica cujo sentido varia no tempo, ao
contrário da corrente contínua cujo
sentido permanece constante ao longo do
tempo.

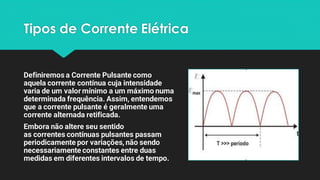

6. Tipos de Corrente Elétrica
Definiremos a Corrente Pulsante como
aquela corrente contínua cuja intensidade
varia de um valormínimo a um máximo numa
determinada frequência. Assim, entendemos
que a corrente pulsante é geralmente uma
corrente alternada retificada.
Embora não altere seu sentido
as correntes contínuas pulsantes passam
periodicamente por variações, não sendo
necessariamente constantes entre duas
medidas em diferentes intervalos de tempo.

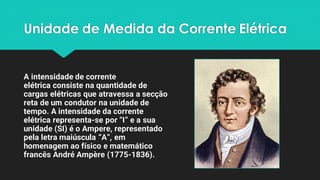

7. Unidade de Medida da Corrente Elétrica
A intensidade de corrente
elétrica consiste na quantidade de
cargas elétricas que atravessa a secção
reta de um condutor na unidade de
tempo. A intensidade da corrente
elétrica representa-se por “I” e a sua
unidade (SI) é o Ampere, representado
pela letra maiúscula “A”, em
homenagem ao físico e matemático
francês André Ampère (1775-1836).

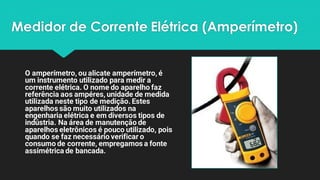

8. Medidor de Corrente Elétrica (Amperímetro)
O amperímetro, ou alicate amperímetro, é
um instrumento utilizado para medir a
corrente elétrica. O nome do aparelho faz
referência aos ampéres, unidade de medida
utilizada neste tipo de medição. Estes
aparelhos são muito utilizados na
engenharia elétrica e em diversos tipos de
indústria. Na área de manutenção de
aparelhos eletrônicos é pouco utilizado, pois
quando se faz necessário verificar o
consumo de corrente, empregamos a fonte
assimétrica de bancada.

9. O que é Tensão Elétrica?
A Tensão Elétrica ou Diferença de
Potencial (ddp) é a quantidade de
energia gerada por pilhas ou
baterias / rede elétrica, que move
cargas elétricas para o restante do
circuito elétrico, sendo de suma
importância para o funcionamento
dos circuitos.

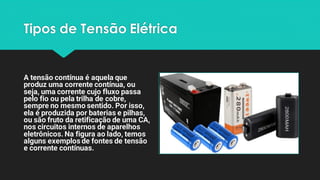

10. Tipos de Tensão Elétrica
A tensão contínua é aquela que
produz uma corrente contínua, ou
seja, uma corrente cujo fluxo passa
pelo fio ou pela trilha de cobre,
sempre no mesmo sentido. Por isso,
ela é produzida por baterias e pilhas,
ou são fruto da retificação de uma CA,
nos circuitos internos de aparelhos
eletrônicos. Na figura ao lado, temos
alguns exemplos de fontes de tensão
e corrente contínuas.

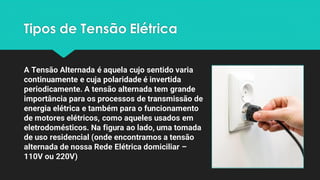

11. Tipos de Tensão Elétrica
A Tensão Alternada é aquela cujo sentido varia
continuamente e cuja polaridade é invertida
periodicamente. A tensão alternada tem grande
importância para os processos de transmissão de
energia elétrica e também para o funcionamento
de motores elétricos, como aqueles usados em
eletrodomésticos. Na figura ao lado, uma tomada
de uso residencial (onde encontramos a tensão
alternada de nossa Rede Elétrica domiciliar –
110V ou 220V)

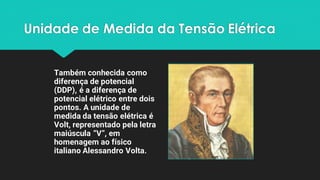

12. Unidade de Medida da Tensão Elétrica
Também conhecida como
diferença de potencial
(DDP), é a diferença de
potencial elétrico entre dois
pontos. A unidade de
medida da tensão elétrica é
Volt, representado pela letra
maiúscula “V”, em
homenagem ao físico
italiano Alessandro Volta.

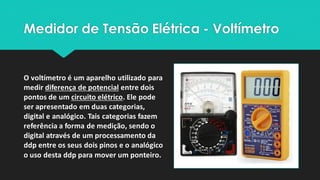

13. Medidor de Tensão Elétrica - Voltímetro
O voltímetro é um aparelho utilizado para
medir diferença de potencial entre dois
pontos de um circuito elétrico. Ele pode
ser apresentado em duas categorias,
digital e analógico. Tais categorias fazem
referência a forma de medição, sendo o
digital através de um processamento da
ddp entre os seus dois pinos e o analógico
o uso desta ddp para mover um ponteiro.

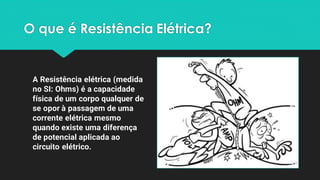

14. O que é Resistência Elétrica?
A Resistência elétrica (medida
no SI: Ohms) é a capacidade
física de um corpo qualquer de
se opor à passagem de uma
corrente elétrica mesmo
quando existe uma diferença
de potencial aplicada ao
circuito elétrico.

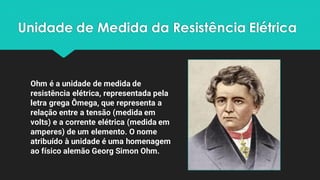

15. Unidade de Medida da Resistência Elétrica
Ohm é a unidade de medida de
resistência elétrica, representada pela
letra grega Ômega, que representa a
relação entre a tensão (medida em
volts) e a corrente elétrica (medida em
amperes) de um elemento. O nome
atribuído à unidade é uma homenagem
ao físico alemão Georg Simon Ohm.

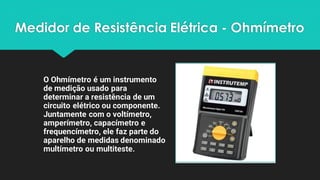

16. Medidor de Resistência Elétrica - Ohmímetro
O Ohmímetro é um instrumento
de medição usado para
determinar a resistência de um
circuito elétrico ou componente.
Juntamente com o voltímetro,
amperímetro, capacímetro e
frequencímetro, ele faz parte do
aparelho de medidas denominado
multímetro ou multiteste.

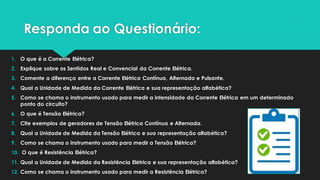

17. Responda ao Questionário:
1. O que é a Corrente Elétrica?
2. Explique sobre os Sentidos Real e Convencial da Corrente Elétrica.
3. Comente a diferença entre a Corrente Elétrica Contínua, Alternada e Pulsante.
4. Qual a Unidade de Medida da Corrente Elétrica e sua representação alfabética?
5. Como se chama o instrumento usado para medir a intensidade da Corrente Elétrica em um determinado
ponto do circuito?
6. O que é Tensão Elétrica?
7. Cite exemplos de geradores de Tensão Elétrica Contínua e Alternada.
8. Qual a Unidade de Medida da Tensão Elétrica e sua representação alfabética?
9. Como se chama o instrumento usado para medir a Tensão Elétrica?
10. O que é Resistência Elétrica?
11. Qual a Unidade de Medida da Resistência Elétrica e sua representação alfabética?
12. Como se chama o instrumento usado para medir a Resistência Elétrica?
