O documento discute diferentes tipos de molas e mancais, definindo cada um e fornecendo exemplos de aplicações. É descrito que as molas de compressão, tração e torção variam em sua estrutura mas todas armazenam energia mecânica. Os mancais de deslizamento, hidrodinâmico e hidrostático são usados para reduzir atrito em movimentos rotativos e deslizantes, com cada um tendo vantagens específicas. As molas representam 17% das peças descritas no documento.

1. GABRIEL SILVA OLEQUES
JULIO CESAR DOS SANTOS
LEONARDO RENATO DA SILVA LOURENCO
SANDRO MARQUES SOLIDARIO
MOLAS
E MANCAIS
Porto Alegre - 2019

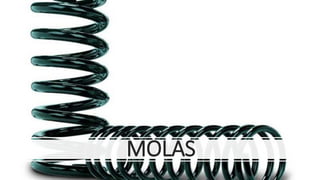

2. MOLAS

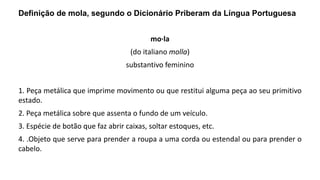

3. Definição de mola, segundo o Dicionário Priberam da Língua Portuguesa
mo·la
(do italiano molla)
substantivo feminino
1. Peça metálica que imprime movimento ou que restitui alguma peça ao seu primitivo
estado.
2. Peça metálica sobre que assenta o fundo de um veículo.
3. Espécie de botão que faz abrir caixas, soltar estoques, etc.
4. .Objeto que serve para prender a roupa a uma corda ou estendal ou para prender o
cabelo.

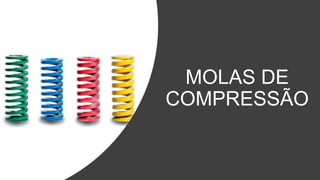

4. MOLAS DE
COMPRESSÃO

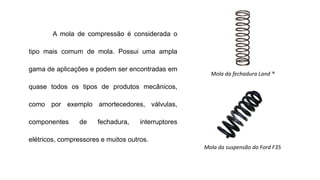

5. A mola de compressão é considerada o
tipo mais comum de mola. Possui uma ampla
gama de aplicações e podem ser encontradas em
quase todos os tipos de produtos mecânicos,
como por exemplo amortecedores, válvulas,
componentes de fechadura, interruptores
elétricos, compressores e muitos outros.
Mola da fechadura Land ®
Mola da suspensão do Ford F35

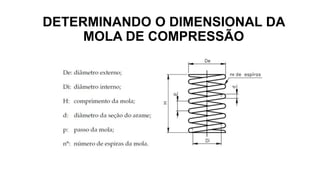

6. DETERMINANDO O DIMENSIONAL DA
MOLA DE COMPRESSÃO

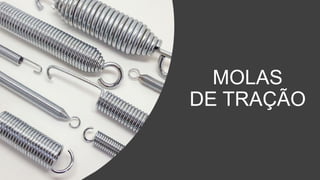

7. MOLAS
DE TRAÇÃO

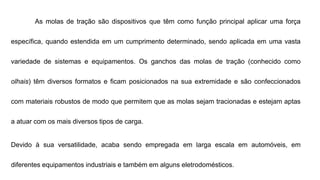

8. As molas de tração são dispositivos que têm como função principal aplicar uma força
específica, quando estendida em um cumprimento determinado, sendo aplicada em uma vasta
variedade de sistemas e equipamentos. Os ganchos das molas de tração (conhecido como
olhais) têm diversos formatos e ficam posicionados na sua extremidade e são confeccionados
com materiais robustos de modo que permitem que as molas sejam tracionadas e estejam aptas
a atuar com os mais diversos tipos de carga.
Devido à sua versatilidade, acaba sendo empregada em larga escala em automóveis, em
diferentes equipamentos industriais e também em alguns eletrodomésticos.

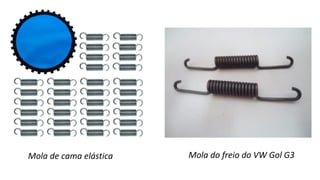

9. Mola de cama elástica Mola do freio do VW Gol G3

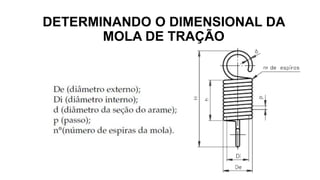

10. DETERMINANDO O DIMENSIONAL DA
MOLA DE TRAÇÃO

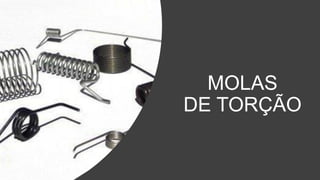

11. MOLAS
DE TORÇÃO

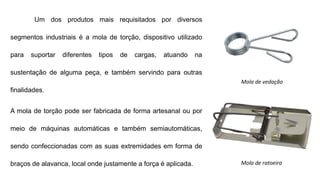

12. Um dos produtos mais requisitados por diversos
segmentos industriais é a mola de torção, dispositivo utilizado
para suportar diferentes tipos de cargas, atuando na
sustentação de alguma peça, e também servindo para outras
finalidades.
A mola de torção pode ser fabricada de forma artesanal ou por
meio de máquinas automáticas e também semiautomáticas,
sendo confeccionadas com as suas extremidades em forma de
braços de alavanca, local onde justamente a força é aplicada.
Mola de vedação
Mola de ratoeira

13. DETERMINANDO O DIMENSIONAL DA
MOLA DE TORÇÃO
Este tipo de mola possui as seguintes características a mais:
comprimento do braço de alavanca (r); e ângulo entre pontas
(a).

14. • 65 PEÇAS
• 11 MOLAS AO TOTAL
OU 17% DO TOTAL
DE PEÇAS

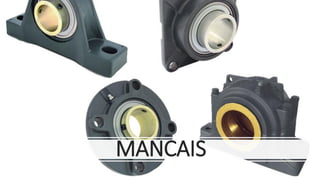

15. MANCAIS

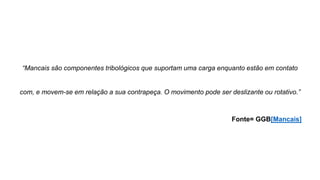

16. “Mancais são componentes tribológicos que suportam uma carga enquanto estão em contato
com, e movem-se em relação a sua contrapeça. O movimento pode ser deslizante ou rotativo.”
Fonte= GGB[Mancais]

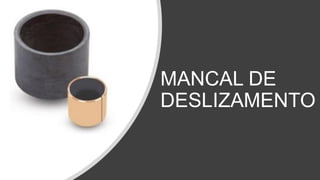

17. MANCAL DE
DESLIZAMENTO

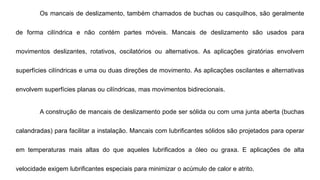

18. Os mancais de deslizamento, também chamados de buchas ou casquilhos, são geralmente
de forma cilíndrica e não contém partes móveis. Mancais de deslizamento são usados ​​para
movimentos deslizantes, rotativos, oscilatórios ou alternativos. As aplicações giratórias envolvem
superfícies cilíndricas e uma ou duas direções de movimento. As aplicações oscilantes e alternativas
envolvem superfícies planas ou cilíndricas, mas movimentos bidirecionais.
A construção de mancais de deslizamento pode ser sólida ou com uma junta aberta (buchas
calandradas) para facilitar a instalação. Mancais com lubrificantes sólidos são projetados para operar
em temperaturas mais altas do que aqueles lubrificados a óleo ou graxa. E aplicações de alta
velocidade exigem lubrificantes especiais para minimizar o acúmulo de calor e atrito.

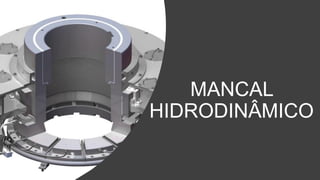

19. MANCAL
HIDRODINÂMICO

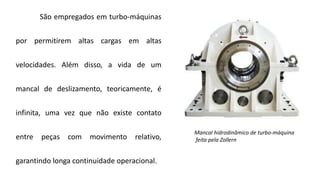

20. São empregados em turbo-máquinas
por permitirem altas cargas em altas
velocidades. Além disso, a vida de um
mancal de deslizamento, teoricamente, é
infinita, uma vez que não existe contato
entre peças com movimento relativo,
garantindo longa continuidade operacional.
Mancal hidrodinâmico de turbo-máquina
feita pela Zollern

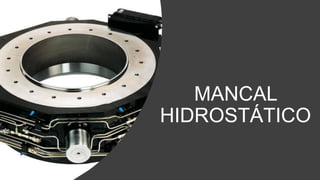

21. MANCAL
HIDROSTÁTICO

22. Ao contrário dos mancais
hidrodinâmicos, nos hidrostáticos não
ocorre resistência de deslize no início ou
parada do equipamento, que apesar de
pequenas, geram desgastes nestes produtos.
Mancal hidrostático de turbo-máquina
feita pela Zollern

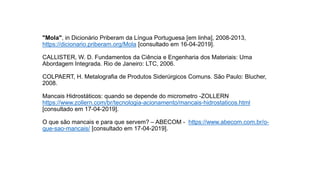

23. "Mola", in Dicionário Priberam da Língua Portuguesa [em linha], 2008-2013,
https://dicionario.priberam.org/Mola [consultado em 16-04-2019].
CALLISTER, W. D. Fundamentos da Ciência e Engenharia dos Materiais: Uma
Abordagem Integrada. Rio de Janeiro: LTC, 2006.
COLPAERT, H. Metalografia de Produtos Siderúrgicos Comuns. São Paulo: Blucher,
2008.
Mancais Hidrostáticos: quando se depende do micrometro -ZOLLERN
https://www.zollern.com/br/tecnologia-acionamento/mancais-hidrostaticos.html
[consultado em 17-04-2019].
O que são mancais e para que servem? – ABECOM - https://www.abecom.com.br/o-
que-sao-mancais/ [consultado em 17-04-2019].
