Modernização de código em Xeon® e Xeon Phi™ Programando para Multi-core e Many-core Igor Freitas – Intel do Brasil igor.freitas@intel.com

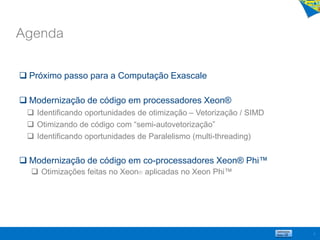

Agenda 2  Próximo passo para a Computação Exascale  Modernização de código em processadores Xeon®  Identificando oportunidades de otimização – Vetorização / SIMD  Otimizando de código com “semi-autovetorização”  Identificando oportunidades de Paralelismo (multi-threading)  Modernização de código em co-processadores Xeon® Phi™  Otimizações feitas no Xeon® aplicadas no Xeon Phi™
3 Próximo passo para a Computação Exascale

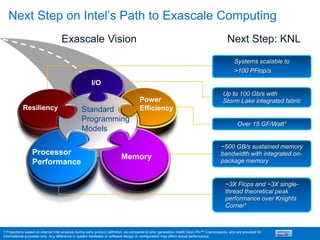

Over 15 GF/Watt1 ~500 GB/s sustained memory bandwidth with integrated on- package memory Next Step: KNL Systems scalable to >100 PFlop/s ~3X Flops and ~3X single- thread theoretical peak performance over Knights Corner1 Up to 100 Gb/s with Storm Lake integrated fabric 1 Projections based on internal Intel analysis during early product definition, as compared to prior generation Intel® Xeon Phi™ Coprocessors, and are provided for informational purposes only. Any difference in system hardware or software design or configuration may affect actual performance. I/O Memory Processor Performance Resiliency Standard Programming Models Power Efficiency Exascale Vision Next Step on Intel’s Path to Exascale Computing

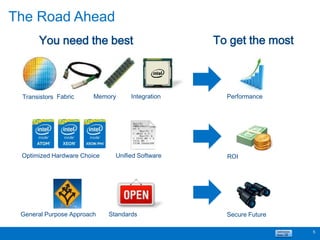

The Road Ahead Transistors Fabric Integration General Purpose Approach Standards Performance ROI Secure Future Optimized Hardware Choice Unified Software Memory You need the best To get the most 5

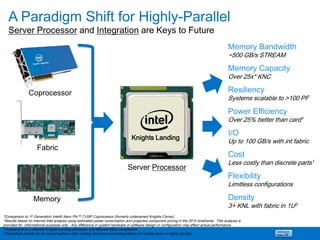

A Paradigm Shift for Highly-Parallel Server Processor and Integration are Keys to Future Coprocessor Fabric Memory Memory Bandwidth ~500 GB/s STREAM Memory Capacity Over 25x* KNC Resiliency Systems scalable to >100 PF Power Efficiency Over 25% better than card1 I/O Up to 100 GB/s with int fabric Cost Less costly than discrete parts1 Flexibility Limitless configurations Density 3+ KNL with fabric in 1U3 Knights Landing *Comparison to 1st Generation Intel® Xeon Phi™ 7120P Coprocessor (formerly codenamed Knights Corner) 1Results based on internal Intel analysis using estimated power consumption and projected component pricing in the 2015 timeframe. This analysis is provided for informational purposes only. Any difference in system hardware or software design or configuration may affect actual performance. 2Comparison to a discrete Knights Landing processor and discrete fabric component. 3Theoretical density for air-cooled system; other cooling solutions and configurations will enable lower or higher density. Server Processor

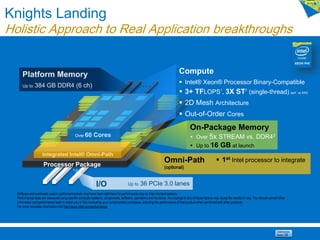

… … . . . . . . Integrated Intel® Omni-Path Over 60 Cores Processor Package Compute  Intel® Xeon® Processor Binary-Compatible  3+ TFLOPS1 , 3X ST2 (single-thread) perf. vs KNC  2D Mesh Architecture  Out-of-Order Cores On-Package Memory  Over 5x STREAM vs. DDR43  Up to 16 GB at launch Platform Memory Up to 384 GB DDR4 (6 ch) Omni-Path (optional)  1st Intel processor to integrate I/O Up to 36 PCIe 3.0 lanes Software and workloads used in performance tests may have been optimized for performance only on Intel microprocessors. Performance tests are measured using specific computer systems, components, software, operations and functions. Any change to any of those factors may cause the results to vary. You should consult other information and performance tests to assist you in fully evaluating your contemplated purchases, including the performance of that product when combined with other products. For more complete information visit http://www.intel.com/performance. Knights Landing Holistic Approach to Real Application breakthroughs

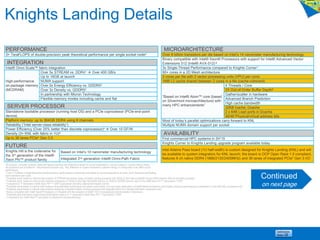

INTEGRATION Intel® Omni Scale™ fabric integration High-performance on-package memory (MCDRAM) Over 5x STREAM vs. DDR41  Over 400 GB/s Up to 16GB at launch NUMA support Over 5x Energy Efficiency vs. GDDR52 Over 3x Density vs. GDDR52 In partnership with Micron Technology Flexible memory modes including cache and flat AVAILABILITY First commercial HPC systems in 2H’15 Knights Corner to Knights Landing upgrade program available today Intel Adams Pass board (1U half-width) is custom designed for Knights Landing (KNL) and will be available to system integrators for KNL launch; the board is OCP Open Rack 1.0 compliant, features 6 ch native DDR4 (1866/2133/2400MHz) and 36 lanes of integrated PCIe* Gen 3 I/O MICROARCHITECTURE Over 8 billion transistors per die based on Intel’s 14 nanometer manufacturing technology Binary compatible with Intel® Xeon® Processors with support for Intel® Advanced Vector Extensions 512 (Intel® AVX-512) 6 3x Single-Thread Performance compared to Knights Corner7 60+ cores in a 2D Mesh architecture 2 cores per tile with 2 vector processing units (VPU) per core) 1MB L2 cache shared between 2 cores in a tile (cache-coherent) “Based on Intel® Atom™ core (based on Silvermont microarchitecture) with many HPC enhancements” 4 Threads / Core 2X Out-of-Order Buffer Depth8 Gather/scatter in hardware Advanced Branch Prediction High cache bandwidth 32KB Icache, Dcache 2 x 64B Load ports in Dcache 46/48 Physical/virtual address bits Most of today’s parallel optimizations carry forward to KNL Multiple NUMA domain support per socket SERVER PROCESSOR Standalone bootable processor (running host OS) and a PCIe coprocessor (PCIe end-point device) Platform memory: up to 384GB DDR4 using 6 channels Reliability (“Intel server-class reliability”) Power Efficiency (Over 25% better than discrete coprocessor)4  Over 10 GF/W Density (3+ KNL with fabric in 1U)5 Up to 36 lanes PCIe* Gen 3.0 All products, computer systems, dates and figures specified are preliminary based on current expectations, and are subject to change without notice. All projections are provided for informational purposes only. Any difference in system hardware or software design or configuration may affect actual performance. 0 Over 3 Teraflops of peak theoretical double-precision performance is preliminary and based on current expecations of cores, clock frequency and floating point operations per cycle. 1 Projected result based on internal Intel analysis of STREAM benchmark using a Knights Landing processor with 16GB of ultra high-bandwidth versus DDR4 memory with all channels populated. 2 Projected result based on internal Intel analysis comparison of 16GB of ultra high-bandwidth memory to 16GB of GDDR5 memory used in the Intel® Xeon Phi™ coprocessor 7120P. 3 Compared to 1st Generation Intel® Xeon Phi™ 7120P Coprocessor (formerly codenamed Knights Corner) 4 Projected result based on internal Intel analysis using estimated performance and power consumption of a rack sized deployment of Intel® Xeon® processors and Knights Landing coprocessors as compared to a rack with KNL processors only 5 Projected result based on internal Intel analysis comparing a discrete Knights Landing processor with integrated fabric to a discrete Intel fabric component card. 6 Binary compatible with Intel® Xeon® Processors v3 (Haswell) with the exception of Intel® TSX (Transactionaly Synchronization Extensions) 7 Projected peak theoretical single-thread performance relative to 1st Generation Intel® Xeon Phi™ Coprocessor 7120P 8 Compared to the Intel® Atom™ core (base on Silvermont microarchitecture) PERFORMANCE 3+ TeraFLOPS of double-precision peak theoretical performance per single socket node0 FUTURE Knights Hill is the codename for the 3rd generation of the Intel® Xeon Phi™ product family Based on Intel’s 10 nanometer manufacturing technology Integrated 2nd generation Intel® Omni-Path Fabric Continued on next page Knights Landing Details

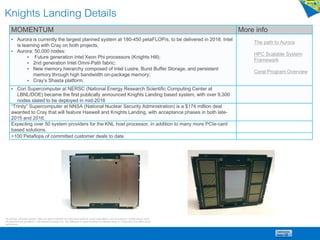

All products, computer systems, dates and figures specified are preliminary based on current expectations, and are subject to change without notice. All projections are provided for informational purposes only. Any difference in system hardware or software design or configuration may affect actual performance. Knights Landing Details MOMENTUM More info • Aurora is currently the largest planned system at 180-450 petaFLOP/s, to be delivered in 2018. Intel is teaming with Cray on both projects. • Aurora: 50,000 nodes: • Future generation Intel Xeon Phi processors (Knights Hill); • 2nd generation Intel Omni-Path fabric; • New memory hierarchy composed of Intel Lustre, Burst Buffer Storage, and persistent memory through high bandwidth on-package memory; • Cray’s Shasta platform. The path to Aurora HPC Scalable System Framework Coral Program Overview • Cori Supercomputer at NERSC (National Energy Research Scientific Computing Center at LBNL/DOE) became the first publically announced Knights Landing based system, with over 9,300 nodes slated to be deployed in mid-2016 “Trinity” Supercomputer at NNSA (National Nuclear Security Administration) is a $174 million deal awarded to Cray that will feature Haswell and Knights Landing, with acceptance phases in both late- 2015 and 2016. Expecting over 50 system providers for the KNL host processor, in addition to many more PCIe-card based solutions. >100 Petaflops of committed customer deals to date
10 Modernização de código em processadores Xeon® Identificando oportunidades de otimização - Vetorização

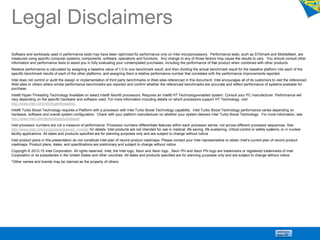

Legal Disclaimers Software and workloads used in performance tests may have been optimized for performance only on Intel microprocessors. Performance tests, such as SYSmark and MobileMark, are measured using specific computer systems, components, software, operations and functions. Any change to any of those factors may cause the results to vary. You should consult other information and performance tests to assist you in fully evaluating your contemplated purchases, including the performance of that product when combined with other products. Relative performance is calculated by assigning a baseline value of 1.0 to one benchmark result, and then dividing the actual benchmark result for the baseline platform into each of the specific benchmark results of each of the other platforms, and assigning them a relative performance number that correlates with the performance improvements reported. Intel does not control or audit the design or implementation of third party benchmarks or Web sites referenced in this document. Intel encourages all of its customers to visit the referenced Web sites or others where similar performance benchmarks are reported and confirm whether the referenced benchmarks are accurate and reflect performance of systems available for purchase. Intel® Hyper-Threading Technology Available on select Intel® Xeon® processors. Requires an Intel® HT Technology-enabled system. Consult your PC manufacturer. Performance will vary depending on the specific hardware and software used. For more information including details on which processors support HT Technology, visit http://www.intel.com/info/hyperthreading. Intel® Turbo Boost Technology requires a Platform with a processor with Intel Turbo Boost Technology capability. Intel Turbo Boost Technology performance varies depending on hardware, software and overall system configuration. Check with your platform manufacturer on whether your system delivers Intel Turbo Boost Technology. For more information, see http://www.intel.com/technology/turboboost Intel processor numbers are not a measure of performance. Processor numbers differentiate features within each processor series, not across different processor sequences. See http://www.intel.com/products/processor_number for details. Intel products are not intended for use in medical, life saving, life sustaining, critical control or safety systems, or in nuclear facility applications. All dates and products specified are for planning purposes only and are subject to change without notice Intel product plans in this presentation do not constitute Intel plan of record product roadmaps. Please contact your Intel representative to obtain Intel’s current plan of record product roadmaps. Product plans, dates, and specifications are preliminary and subject to change without notice Copyright © 2012-15 Intel Corporation. All rights reserved. Intel, the Intel logo, Xeon and Xeon logo , Xeon Phi and Xeon Phi logo are trademarks or registered trademarks of Intel Corporation or its subsidiaries in the United States and other countries. All dates and products specified are for planning purposes only and are subject to change without notice. *Other names and brands may be claimed as the property of others. 11

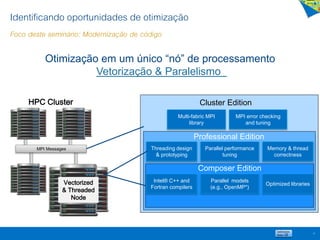

Identificando oportunidades de otimização Foco deste seminário: Modernização de código 12 Composer Edition Threading design & prototyping Parallel performance tuning Memory & thread correctness Professional Edition Intel® C++ and Fortran compilers Parallel models (e.g., OpenMP*) Optimized libraries Multi-fabric MPI library MPI error checking and tuning Cluster EditionHPC Cluster MPI Messages Vectorized & Threaded Node Otimização em um único “nó” de processamento Vetorização & Paralelismo

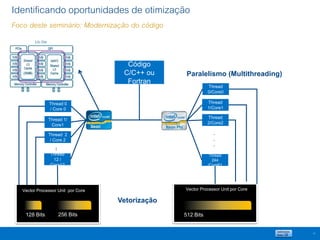

13 Código C/C++ ou Fortran Thread 0 / Core 0 Thread 1/ Core1 Thread 2 / Core 2 Thread 12 / Core12 ... Thread 0/Core0 Thread 1/Core1 Thread 2/Core2 Thread 244 /Core61 . . . 128 Bits 256 Bits Vector Processor Unit por Core Vector Processor Unit por Core Paralelismo (Multithreading) Vetorização 512 Bits Identificando oportunidades de otimização Foco deste seminário: Modernização do código

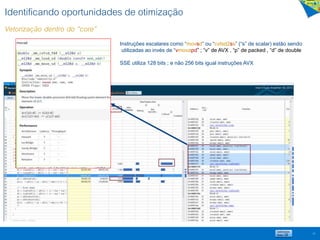

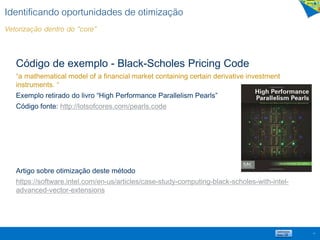

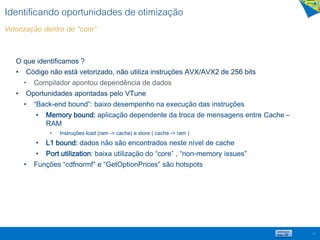

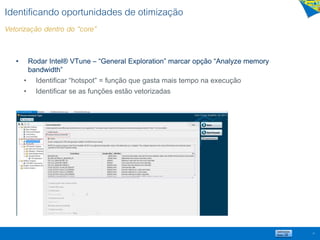

Identificando oportunidades de otimização Vetorização dentro do “core” Código de exemplo - Black-Scholes Pricing Code “a mathematical model of a financial market containing certain derivative investment instruments. “ Exemplo retirado do livro “High Performance Parallelism Pearls” Código fonte: http://lotsofcores.com/pearls.code Artigo sobre otimização deste método https://software.intel.com/en-us/articles/case-study-computing-black-scholes-with-intel- advanced-vector-extensions 14

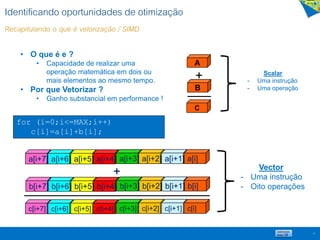

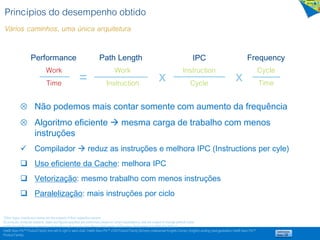

Identificando oportunidades de otimização Recapitulando o que é vetorização / SIMD 15 for (i=0;i<=MAX;i++) c[i]=a[i]+b[i]; + c[i+7] c[i+6] c[i+5] c[i+4] c[i+3] c[i+2] c[i+1] c[i] b[i+7] b[i+6] b[i+5] b[i+4] b[i+3] b[i+2] b[i+1] b[i] a[i+7] a[i+6] a[i+5] a[i+4] a[i+3] a[i+2] a[i+1] a[i] Vector - Uma instrução - Oito operações + C B A Scalar - Uma instrução - Uma operação • O que é e ? • Capacidade de realizar uma operação matemática em dois ou mais elementos ao mesmo tempo. • Por que Vetorizar ? • Ganho substancial em performance !

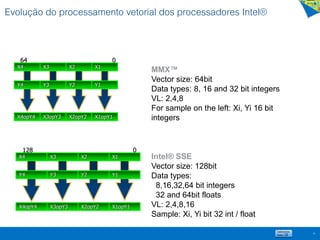

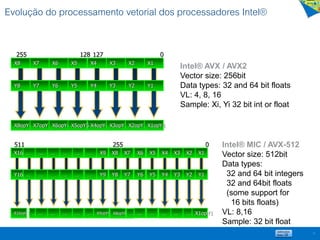

Evolução do processamento vetorial dos processadores Intel® 16 X4 Y4 X4opY4 X3 Y3 X3opY3 X2 Y2 X2opY2 X1 Y1 X1opY1 064 X4 Y4 X4opY4 X3 Y3 X3opY3 X2 Y2 X2opY2 X1 Y1 X1opY1 0128 MMX™ Vector size: 64bit Data types: 8, 16 and 32 bit integers VL: 2,4,8 For sample on the left: Xi, Yi 16 bit integers Intel® SSE Vector size: 128bit Data types: 8,16,32,64 bit integers 32 and 64bit floats VL: 2,4,8,16 Sample: Xi, Yi bit 32 int / float
Evolução do processamento vetorial dos processadores Intel® 17 Intel® AVX / AVX2 Vector size: 256bit Data types: 32 and 64 bit floats VL: 4, 8, 16 Sample: Xi, Yi 32 bit int or float Intel® MIC / AVX-512 Vector size: 512bit Data types: 32 and 64 bit integers 32 and 64bit floats (some support for 16 bits floats) VL: 8,16 Sample: 32 bit float X4 Y4 X4opY4 X3 Y3 X3opY3 X2 Y2 X2opY2 X1 Y1 X1opY1 0127 X8 Y8 X8opY8 X7 Y7 X7opY7 X6 Y6 X6opY6 X5 Y5 X5opY5 128255 X4 Y4 … X3 Y3 … X2 Y2 … X1 Y1 X1opY1 0 X8 Y8 X7 Y7 X6 Y6 ... X5 Y5 … 255 … … … … … … … … … X9 Y9 X16 Y16 X16opY16 … … … ... … … … … … 511 X9opY9 X8opY8 …
*Other logos, brands and names are the property of their respective owners. All products, computer systems, dates and figures specified are preliminary based on current expectations, and are subject to change without notice. Intel® Xeon® Processor generations from left to right in each chart: 64-bit, 5100 series, 5500 series, 5600 series, E5-2600, E5-2600 v2 Intel® Xeon Phi™ Product Family from left to right in each chart: Intel® Xeon Phi™ x100 Product Family (formerly codenamed Knights Corner), Knights Landing (next-generation Intel® Xeon Phi™ Product Family) Work Time = Work Instruction Instruction Cyclex Cycle Timex FrequencyIPC  Não podemos mais contar somente com aumento da frequência  Algoritmo eficiente  mesma carga de trabalho com menos instruções  Compilador  reduz as instruções e melhora IPC (Instructions per cyle)  Uso eficiente da Cache: melhora IPC  Vetorização: mesmo trabalho com menos instruções  Paralelização: mais instruções por ciclo Path LengthPerformance Princípios do desempenho obtido Vários caminhos, uma única arquitetura

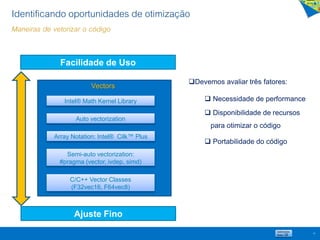

19 Facilidade de Uso Ajuste Fino Vectors Intel® Math Kernel Library Array Notation: Intel® Cilk™ Plus Auto vectorization Semi-auto vectorization: #pragma (vector, ivdep, simd) C/C++ Vector Classes (F32vec16, F64vec8) Devemos avaliar três fatores:  Necessidade de performance  Disponibilidade de recursos para otimizar o código  Portabilidade do código Identificando oportunidades de otimização Maneiras de vetorizar o código
Identificando oportunidades de otimização Vetorização dentro do “core” • Compilar o código com parâmetro “-qopt-report[=n]” no Linux ou “/Qopt-report[:n]” no Windows . • /Qopt-report-file:vecReport.txt  Analisar relatório, encontrar dicas sobre loops não vetorizados e principal causa 20 LOOP BEGIN at ...Black-scholes-ch1902_ReferenceVersion.cpp(93,3) remark #15344: loop was not vectorized: vector dependence prevents vectorization. First dependence is shown below. Use level 5 report for details remark #15346: vector dependence: assumed OUTPUT dependence between pT line 95 and pK line 97 remark #25439: unrolled with remainder by 2 LOOP END LOOP BEGIN at ...Black-scholes-ch1902_ReferenceVersion.cpp(56,3) remark #15344: loop was not vectorized: vector dependence prevents vectorization. First dependence is shown below. Use level 5 report for details remark #15346: vector dependence: assumed ANTI dependence between pS0 line 58 and pC line 62 LOOP END Loop de inicialização de variáveis Loop dentro da função “GetOptionPrices” O código está otimizado para rodar em uma única thread ?
Identificando oportunidades de otimização Vetorização dentro do “core” • Rodar Intel® VTune – “General Exploration” marcar opção “Analyze memory bandwidth” • Identificar “hotspot” = função que gasta mais tempo na execução • Identificar se as funções estão vetorizadas 21
Identificando oportunidades de otimização Vetorização dentro do “core” Parâmetros de compilação utilizados: /GS /W3 /Gy /Zc:wchar_t /Zi /O2 /Fd"x64Releasevc110.pdb" /D "WIN32" /D "NDEBUG" /D "_CONSOLE" /D "_UNICODE" /D "UNICODE" /Qipo /Zc:forScope /Oi /MD /Fa"x64Release" /EHsc /nologo /Fo"x64Release" /Qprof-dir "x64Release" /Fp"x64ReleaseReference.pch“ Parâmetros de execução <número de elementos> <número de threads> “60000000 1” 22
Identificando oportunidades de otimização Vetorização dentro do “core” 23 Instruções escalares como “movsd” ou “cvtsd2ss” (“s” de scalar) estão sendo utilizadas ao invés de “vmovapd” ; “v” de AVX , “p” de packed , “d” de double SSE utiliza 128 bits ; e não 256 bits igual instruções AVX
Identificando oportunidades de otimização Vetorização dentro do “core” 24 O que identificamos ? • Código não está vetorizado, não utiliza instruções AVX/AVX2 de 256 bits • Compilador apontou dependência de dados • Oportunidades apontadas pelo VTune • “Back-end bound”: baixo desempenho na execução das instruções • Memory bound: aplicação dependente da troca de mensagens entre Cache – RAM • Instruções load (ram -> cache) e store ( cache -> ram ) • L1 bound: dados não são encontrados neste nível de cache • Port utilization: baixa utilização do “core” , “non-memory issues” • Funções “cdfnormf” e “GetOptionPrices” são hotspots
25 Modernização de código com “semi-autovetorização”

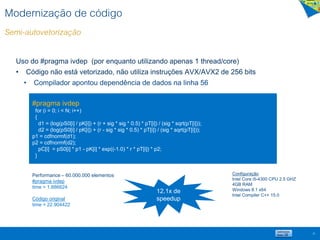

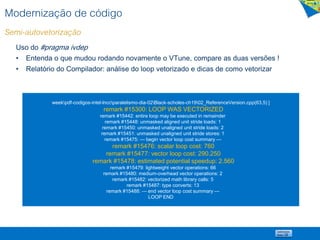

Modernização de código Semi-autovetorização 26 Uso do #pragma ivdep (por enquanto utilizando apenas 1 thread/core) • Código não está vetorizado, não utiliza instruções AVX/AVX2 de 256 bits • Compilador apontou dependência de dados na linha 56 #pragma ivdep for (i = 0; i < N; i++) { d1 = (log(pS0[i] / pK[i]) + (r + sig * sig * 0.5) * pT[i]) / (sig * sqrt(pT[i])); d2 = (log(pS0[i] / pK[i]) + (r - sig * sig * 0.5) * pT[i]) / (sig * sqrt(pT[i])); p1 = cdfnormf(d1); p2 = cdfnormf(d2); pC[i] = pS0[i] * p1 - pK[i] * exp((-1.0) * r * pT[i]) * p2; } Performance – 60.000.000 elementos #pragma ivdep time = 1.886624 Código original time = 22.904422 12.1x de speedup Configuração Intel Core i5-4300 CPU 2.5 GHZ 4GB RAM Windows 8.1 x64 Intel Compiler C++ 15.0

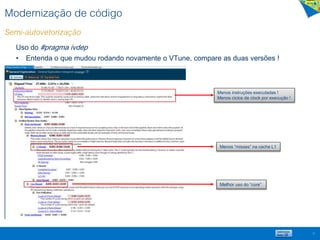

Modernização de código Semi-autovetorização 27 Uso do #pragma ivdep • Entenda o que mudou rodando novamente o VTune, compare as duas versões ! Menos instruções executadas ! Menos ciclos de clock por execução ! Menos “misses” na cache L1 Melhor uso do “core”

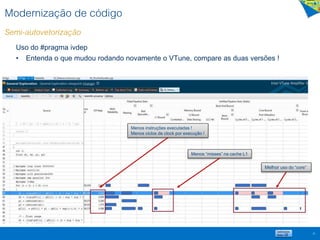

Modernização de código Semi-autovetorização 28 Uso do #pragma ivdep • Entenda o que mudou rodando novamente o VTune, compare as duas versões ! Menos instruções executadas ! Menos ciclos de clock por execução ! Menos “misses” na cache L1 Melhor uso do “core”
Modernização de código Semi-autovetorização Uso do #pragma ivdep • Entenda o que mudou rodando novamente o VTune, compare as duas versões ! • Relatório do Compilador: análise do loop vetorizado e dicas de como vetorizar weekpdf-codigos-intel-lnccparalelismo-dia-02Black-scholes-ch1902_ReferenceVersion.cpp(63,5) ] remark #15300: LOOP WAS VECTORIZED remark #15442: entire loop may be executed in remainder remark #15448: unmasked aligned unit stride loads: 1 remark #15450: unmasked unaligned unit stride loads: 2 remark #15451: unmasked unaligned unit stride stores: 1 remark #15475: --- begin vector loop cost summary --- remark #15476: scalar loop cost: 760 remark #15477: vector loop cost: 290.250 remark #15478: estimated potential speedup: 2.560 remark #15479: lightweight vector operations: 66 remark #15480: medium-overhead vector operations: 2 remark #15482: vectorized math library calls: 5 remark #15487: type converts: 13 remark #15488: --- end vector loop cost summary --- LOOP END

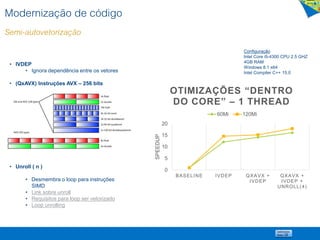

Modernização de código Semi-autovetorização 0 5 10 15 20 BASELINE IVDEP QXAVX + IVDEP QXAVX + IVDEP + UNROLL(4) SPEEDUP OTIMIZAÇÕES “DENTRO DO CORE” – 1 THREAD 60Mi 120Mi • IVDEP • Ignora dependência entre os vetores • (QxAVX) Instruções AVX – 256 bits • Unroll ( n ) • Desmembra o loop para instruções SIMD • Link sobre unroll • Requisitos para loop ser vetorizado • Loop unrolling Configuração Intel Core i5-4300 CPU 2.5 GHZ 4GB RAM Windows 8.1 x64 Intel Compiler C++ 15.0
31 Identificando oportunidades de otimização [2] Precisão numérica e alinhamento de dados

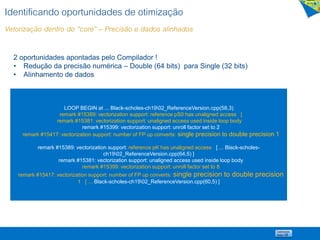

Identificando oportunidades de otimização Vetorização dentro do “core” – Precisão e dados alinhados LOOP BEGIN at ... Black-scholes-ch1902_ReferenceVersion.cpp(58,3) remark #15389: vectorization support: reference pS0 has unaligned access [ remark #15381: vectorization support: unaligned access used inside loop body remark #15399: vectorization support: unroll factor set to 2 remark #15417: vectorization support: number of FP up converts: single precision to double precision 1 remark #15389: vectorization support: reference pK has unaligned access [ ... Black-scholes- ch1902_ReferenceVersion.cpp(64,5) ] remark #15381: vectorization support: unaligned access used inside loop body remark #15399: vectorization support: unroll factor set to 8 remark #15417: vectorization support: number of FP up converts: single precision to double precision 1 [ ... Black-scholes-ch1902_ReferenceVersion.cpp(60,5) ] 2 oportunidades apontadas pelo Compilador ! • Redução da precisão numérica – Double (64 bits) para Single (32 bits) • Alinhamento de dados

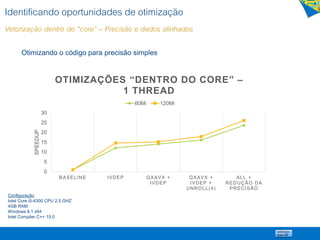

Otimizando o código para precisão simples d1 = (logf(pS0[i] / pK[i]) + (r + sig * sig * 0.5f) * pT[i]) / (sig * sqrtf(pT[i])); d2 = (logf(pS0[i] / pK[i]) + (r - sig * sig * 0.5f) * pT[i]) / (sig * sqrtf(pT[i])); p1 = cdfnormf (d1); p2 = cdfnormf (d2); pC[i] = pS0[i] * p1 - pK[i] * expf((-1.0f) * r * pT[i]) * p2; d1 = (log(pS0[i] / pK[i]) + (r + sig * sig * 0.5) * pT[i]) / (sig * sqrt(pT[i])); d2 = (log(pS0[i] / pK[i]) + (r - sig * sig * 0.5) * pT[i]) / (sig * sqrt(pT[i])); p1 = cdfnormf(d1); p2 = cdfnormf(d2); pC[i] = pS0[i] * p1 - pK[i] * exp((-1.0) * r * pT[i]) * p2; 23.6x speedup vs Código original 1.4x speedup vs “AVX + Unrool + IVDEP” Identificando oportunidades de otimização Vetorização dentro do “core” – Precisão e dados alinhados
Otimizando o código para precisão simples 0 5 10 15 20 25 30 BASELINE IVDEP QXAVX + IVDEP QXAVX + IVDEP + UNROLL(4) ALL + REDUÇÃO DA PRECISÃO SPEEDUP OTIMIZAÇÕES “DENTRO DO CORE” – 1 THREAD 60Mi 120Mi Identificando oportunidades de otimização Vetorização dentro do “core” – Precisão e dados alinhados Configuração Intel Core i5-4300 CPU 2.5 GHZ 4GB RAM Windows 8.1 x64 Intel Compiler C++ 15.0

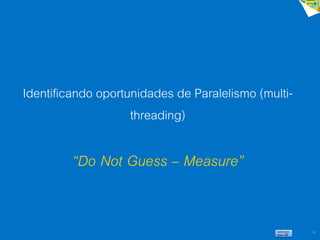

35 Identificando oportunidades de Paralelismo (multi- threading) “Do Not Guess – Measure”

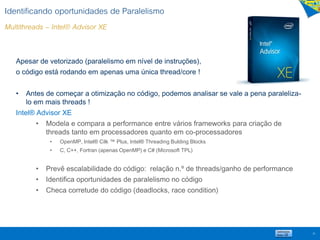

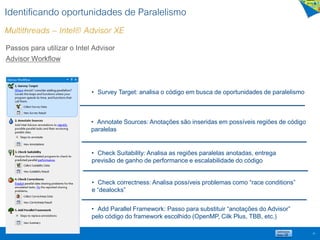

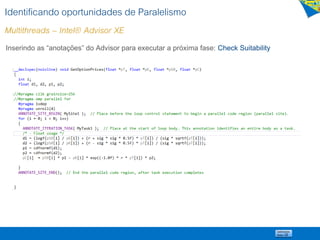

Identificando oportunidades de Paralelismo Multithreads – Intel® Advisor XE 36 Apesar de vetorizado (paralelismo em nível de instruções), o código está rodando em apenas uma única thread/core ! • Antes de começar a otimização no código, podemos analisar se vale a pena paraleliza- lo em mais threads ! Intel® Advisor XE • Modela e compara a performance entre vários frameworks para criação de threads tanto em processadores quanto em co-processadores • OpenMP, Intel® Cilk ™ Plus, Intel® Threading Bulding Blocks • C, C++, Fortran (apenas OpenMP) e C# (Microsoft TPL) • Prevê escalabilidade do código: relação n.º de threads/ganho de performance • Identifica oportunidades de paralelismo no código • Checa corretude do código (deadlocks, race condition)
Identificandooportunidades de Paralelismo Multithreads – Intel® Advisor XE 37 Passos para utilizar o Intel Advisor 1º - Inclua os headers #include "advisor-annotate.h“ 2º - Adicionar referência ao diretório “include” ; linkar lib ao projeto (Windows e Linux) Windows com Visual Studio 2012 – Geralmente localizado em “C:Program Files (x86)IntelAdvisor XEinclude” Linux - Compilando / Link com Advisor icpc -O2 -openmp 02_ReferenceVersion.cpp -o 02_ReferenceVersion -I/opt/intel/advisor_xe/include/ -L/opt/intel/advisor_xe/lib64/
Identificandooportunidades de Paralelismo Multithreads – Intel® Advisor XE 38 Passos para utilizar o Intel Advisor 3º - Executando o Advisor Linux $ advixe-gui & Crie um novo projeto - Interface é a mesma para Linux e Windows - No caso do Visual Studio há a opção de roda-lo de forma integrada.
Identificando oportunidades de Paralelismo Multithreads – Intel® Advisor XE 39 Passos para utilizar o Intel Advisor Advisor Workflow • Survey Target: analisa o código em busca de oportunidades de paralelismo • Annotate Sources: Anotações são inseridas em possíveis regiões de código paralelas • Check Suitability: Analisa as regiões paralelas anotadas, entrega previsão de ganho de performance e escalabilidade do código • Check correctness: Analisa possíveis problemas como “race conditions” e “dealocks” • Add Parallel Framework: Passo para substituir “anotações do Advisor” pelo código do framework escolhido (OpenMP, Cilk Plus, TBB, etc.)

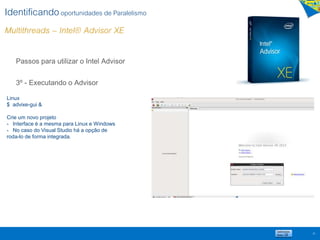

Identificando oportunidades de Paralelismo Multithreads – Intel® Advisor XE Identificando “hotspots” e quais loops podem ser paralelizados
Identificando oportunidades de Paralelismo Multithreads – Intel® Advisor XE Inserindo as “anotações” do Advisor para executar a próxima fase: Check Suitability
Identificando oportunidades de Paralelismo Multithreads – Intel® Advisor XE Identificando “hotspots” e quais loops podem ser paralelizados

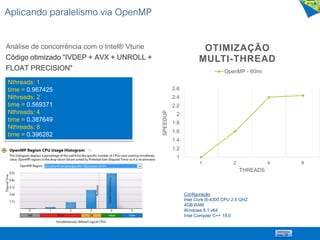

Aplicando paralelismo via OpenMP Análise de concorrência com o Intel® Vtune Código otimizado “IVDEP + AVX + UNROLL + FLOAT PRECISION” Nthreads: 1 time = 0.967425 Nthreads: 2 time = 0.569371 Nthreads: 4 time = 0.387649 Nthreads: 8 time = 0.396282 1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 1 2 4 8SPEEDUP THREADS OTIMIZAÇÃO MULTI-THREAD OpenMP - 60mi Configuração Intel Core i5-4300 CPU 2.5 GHZ 4GB RAM Windows 8.1 x64 Intel Compiler C++ 15.0
44 Modernização de código no co-processador Xeon® Phi™
Agenda 45  Black-Scholes Pricing Code  Intensidade computacional - Monte-carlo

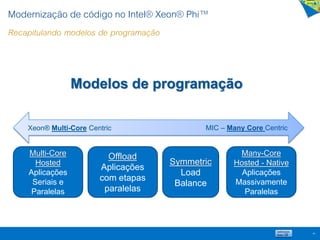

Xeon® Multi-Core Centric MIC – Many Core Centric Multi-Core Hosted Aplicações Seriais e Paralelas Offload Aplicações com etapas paralelas Symmetric Load Balance Many-Core Hosted - Native Aplicações Massivamente Paralelas Modelos de programação Modernização de código no Intel® Xeon® Phi™ Recapitulando modelos de programação 46

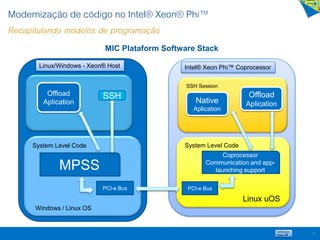

47 System Level Code Linux/Windows - Xeon® Host PCI-e Bus MPSS Offload Aplication SSH Intel® Xeon Phi™ Coprocessor System Level Code PCI-e Bus Coprocessor Communication and app- launching support Native Aplication Offload Aplication SSH Session MIC Plataform Software Stack Windows / Linux OS Linux uOS Modernização de código no Intel® Xeon® Phi™ Recapitulando modelos de programação

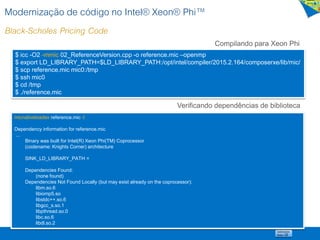

Modernização de código no Intel® Xeon® Phi™ Black-Scholes Pricing Code Compilando para Xeon Phi $ icc -O2 -mmic 02_ReferenceVersion.cpp -o reference.mic –openmp $ export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/opt/intel/compiler/2015.2.164/composerxe/lib/mic/ $ scp reference.mic mic0:/tmp $ ssh mic0 $ cd /tmp $ ./reference.mic micnativeloadex reference.mic -l Dependency information for reference.mic ... Binary was built for Intel(R) Xeon Phi(TM) Coprocessor (codename: Knights Corner) architecture SINK_LD_LIBRARY_PATH = Dependencies Found: (none found) Dependencies Not Found Locally (but may exist already on the coprocessor): libm.so.6 libiomp5.so libstdc++.so.6 libgcc_s.so.1 libpthread.so.0 libc.so.6 libdl.so.2 Verificando dependências de biblioteca

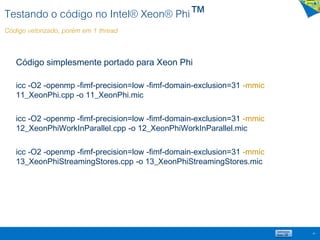

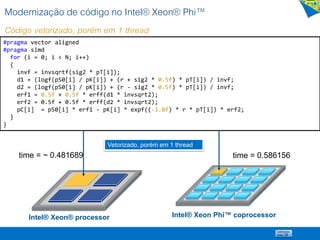

Testando o código no Intel® Xeon® Phi™ Código vetorizado, porém em 1 thread Código simplesmente portado para Xeon Phi icc -O2 -openmp -fimf-precision=low -fimf-domain-exclusion=31 -mmic 11_XeonPhi.cpp -o 11_XeonPhi.mic icc -O2 -openmp -fimf-precision=low -fimf-domain-exclusion=31 -mmic 12_XeonPhiWorkInParallel.cpp -o 12_XeonPhiWorkInParallel.mic icc -O2 -openmp -fimf-precision=low -fimf-domain-exclusion=31 -mmic 13_XeonPhiStreamingStores.cpp -o 13_XeonPhiStreamingStores.mic 49
Modernização de código no Intel® Xeon® Phi™ Código vetorizado, porém em 1 thread #pragma vector aligned #pragma simd for (i = 0; i < N; i++) { invf = invsqrtf(sig2 * pT[i]); d1 = (logf(pS0[i] / pK[i]) + (r + sig2 * 0.5f) * pT[i]) / invf; d2 = (logf(pS0[i] / pK[i]) + (r - sig2 * 0.5f) * pT[i]) / invf; erf1 = 0.5f + 0.5f * erff(d1 * invsqrt2); erf2 = 0.5f + 0.5f * erff(d2 * invsqrt2); pC[i] = pS0[i] * erf1 - pK[i] * expf((-1.0f) * r * pT[i]) * erf2; } } Intel® Xeon® processor Intel® Xeon Phi™ coprocessor Vetorizado, porém em 1 thread time = 0.586156time = ~ 0.481689

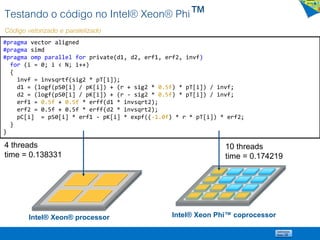

Testando o código no Intel® Xeon® Phi™ Código vetorizado e paralelizado #pragma vector aligned #pragma simd #pragma omp parallel for private(d1, d2, erf1, erf2, invf) for (i = 0; i < N; i++) { invf = invsqrtf(sig2 * pT[i]); d1 = (logf(pS0[i] / pK[i]) + (r + sig2 * 0.5f) * pT[i]) / invf; d2 = (logf(pS0[i] / pK[i]) + (r - sig2 * 0.5f) * pT[i]) / invf; erf1 = 0.5f + 0.5f * erff(d1 * invsqrt2); erf2 = 0.5f + 0.5f * erff(d2 * invsqrt2); pC[i] = pS0[i] * erf1 - pK[i] * expf((-1.0f) * r * pT[i]) * erf2; } } Intel® Xeon® processor Intel® Xeon Phi™ coprocessor 10 threads time = 0.174219 4 threads time = 0.138331

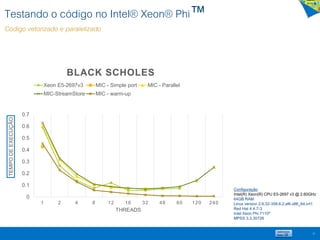

52 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 1 2 4 8 12 16 32 48 60 120 240 TEMPODEEXECUÇÃO THREADS BLACK SCHOLES Xeon E5-2697v3 MIC - Simple port MIC - Parallel MIC-StreamStore MIC - warm-up Testando o código no Intel® Xeon® Phi™ Código vetorizado e paralelizado Configuração Intel(R) Xeon(R) CPU E5-2697 v3 @ 2.60GHz 64GB RAM Linux version 2.6.32-358.6.2.el6.x86_64.crt1 Red Hat 4.4.7-3 Intel Xeon Phi 7110ª MPSS 3.3.30726
Testando o código no Intel® Xeon® Phi™ Análise de desempenho 53 VTune está indicando que há muita latência, impacto direto na vetorização !
Testando o código no Intel® Xeon® Phi™ Análise de desempenho 54 VTune está indicando que há muita latência, impacto direto na vetorização !

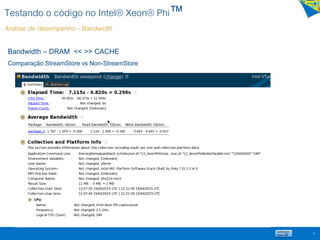

Testando o código no Intel® Xeon® Phi™ Análise de desempenho - Bandwidth 55 Bandwidth – DRAM << >> CACHE Versão com instruções StreamStore
Testando o código no Intel® Xeon® Phi™ Análise de desempenho - Bandwidth 56 Bandwidth – DRAM << >> CACHE Comparação StreamStore vs Non-StreamStore
Testando o código no Intel® Xeon® Phi™ Algumas conclusões 57 • Aplicação orientada a “memory bandwidth” • Neste caso, mais threads não trará ganhos • Streams-stores no Xeon Phi evitou uso de cache nos vetores somente de escrita, reduzindo consumo de bandwidth • Latência, devido a “cache misses” impacta vetorização • Overhead na criação de threads impacta 1ª execução do “loop OpenMP”, principalmente no Xeon Phi • Versão final do código computou 2067mi opções/sec no Xeon e 9231mi opções/sec no Xeon Phi Computar X options = 3X reads + X writes + X Read-for-ownership = 5X Streamstore: 3X reads + X writes = 4X
58 Intensidade computacional Monte Carlo European Option Xeon® Phi™

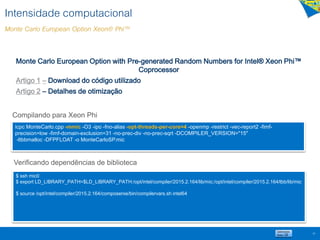

Monte Carlo European Option with Pre-generated Random Numbers for Intel® Xeon Phi™ Coprocessor Artigo 1 – Download do código utilizado Artigo 2 – Detalhes de otimização 59 Intensidade computacional Monte Carlo European Option Xeon® Phi™ Compilando para Xeon Phi icpc MonteCarlo.cpp -mmic -O3 -ipo -fno-alias -opt-threads-per-core=4 -openmp -restrict -vec-report2 -fimf- precision=low -fimf-domain-exclusion=31 -no-prec-div -no-prec-sqrt -DCOMPILER_VERSION="15" -ltbbmalloc -DFPFLOAT -o MonteCarloSP.mic $ ssh mic0 $ export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/opt/intel/compiler/2015.2.164/lib/mic:/opt/intel/compiler/2015.2.164/tbb/lib/mic $ source /opt/intel/compiler/2015.2.164/composerxe/bin/compilervars.sh intel64 Verificando dependências de biblioteca

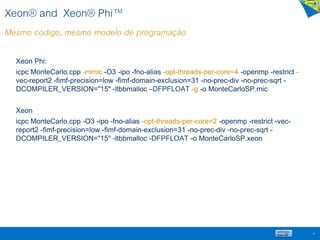

Xeon® and Xeon® Phi™ Mesmo código, mesmo modelo de programação Xeon Phi: icpc MonteCarlo.cpp -mmic -O3 -ipo -fno-alias -opt-threads-per-core=4 -openmp -restrict - vec-report2 -fimf-precision=low -fimf-domain-exclusion=31 -no-prec-div -no-prec-sqrt - DCOMPILER_VERSION="15" -ltbbmalloc –DFPFLOAT -g -o MonteCarloSP.mic Xeon icpc MonteCarlo.cpp -O3 -ipo -fno-alias -opt-threads-per-core=2 -openmp -restrict -vec- report2 -fimf-precision=low -fimf-domain-exclusion=31 -no-prec-div -no-prec-sqrt - DCOMPILER_VERSION="15" -ltbbmalloc -DFPFLOAT -o MonteCarloSP.xeon 60

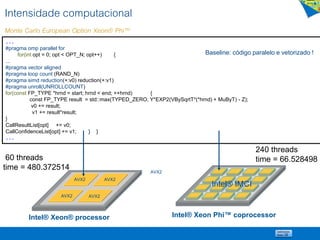

... #pragma omp parallel for for(int opt = 0; opt < OPT_N; opt++) { ... #pragma vector aligned #pragma loop count (RAND_N) #pragma simd reduction(+:v0) reduction(+:v1) #pragma unroll(UNROLLCOUNT) for(const FP_TYPE *hrnd = start; hrnd < end; ++hrnd) { const FP_TYPE result = std::max(TYPED_ZERO, Y*EXP2(VBySqrtT*(*hrnd) + MuByT) - Z); v0 += result; v1 += result*result; } CallResultList[opt] += v0; CallConfidenceList[opt] += v1; } } ... Intel® Xeon® processor Intel® Xeon Phi™ coprocessor 240 threads time = 66.52849860 threads time = 480.372514 AVX2 AVX2 AVX2 AVX2 AVX2 Intensidade computacional Monte Carlo European Option Xeon® Phi™ Baseline: código paralelo e vetorizado ! Intel® IMCI

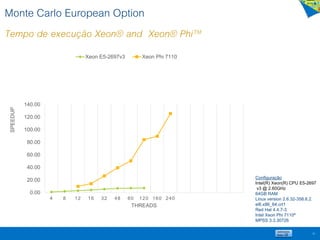

Monte Carlo European Option Tempo de execução Xeon® and Xeon® Phi™ 62 0.00 20.00 40.00 60.00 80.00 100.00 120.00 140.00 4 8 12 16 32 48 60 120 160 240 SPEEDUP THREADS Xeon E5-2697v3 Xeon Phi 7110 Configuração Intel(R) Xeon(R) CPU E5-2697 v3 @ 2.60GHz 64GB RAM Linux version 2.6.32-358.6.2. el6.x86_64.crt1 Red Hat 4.4.7-3 Intel Xeon Phi 7110ª MPSS 3.3.30726

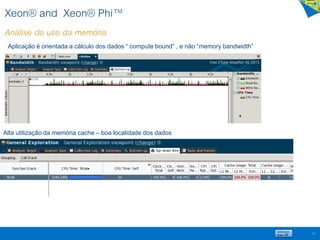

Xeon® and Xeon® Phi™ Análise do uso da memória 63 Aplicação é orientada a cálculo dos dados “ compute bound” , e não “memory bandwidth” Alta utilização da memória cache – boa localidade dos dados

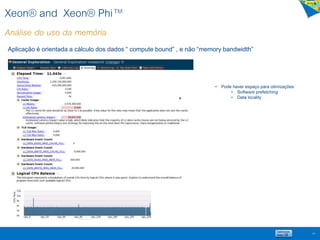

Xeon® and Xeon® Phi™ Análise do uso da memória 64 Aplicação é orientada a cálculo dos dados “ compute bound” , e não “memory bandwidth” • Pode haver espaço para otimizações • Software prefetching • Data locality

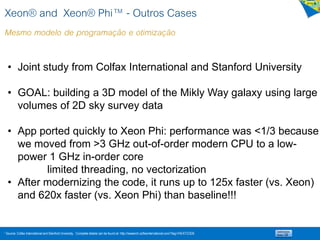

1 Source: Colfax International and Stanford University. Complete details can be found at: http://research.colfaxinternational.com/?tag=/HEATCODE • Joint study from Colfax International and Stanford University • GOAL: building a 3D model of the Mikly Way galaxy using large volumes of 2D sky survey data • App ported quickly to Xeon Phi: performance was <1/3 because we moved from >3 GHz out-of-order modern CPU to a low- power 1 GHz in-order core limited threading, no vectorization • After modernizing the code, it runs up to 125x faster (vs. Xeon) and 620x faster (vs. Xeon Phi) than baseline!!! Xeon® and Xeon® Phi™ - Outros Cases Mesmo modelo de programação e otimização

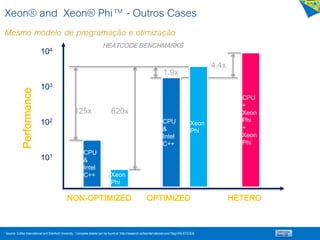

620x 1.9x 4.4x 125x CPU & Intel C++ Xeon Phi CPU & Intel C++ Xeon Phi CPU + Xeon Phi + Xeon Phi NON-OPTIMIZED OPTIMIZED 104 103 102 101 Performance (voxels/second) HETERO HEATCODE BENCHMARKS 1 Source: Colfax International and Stanford University. Complete details can be found at: http://research.colfaxinternational.com/?tag=/HEATCODE Xeon® and Xeon® Phi™ - Outros Cases Mesmo modelo de programação e otimização

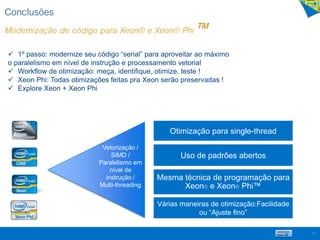

Conclusões Modernização de código para Xeon® e Xeon® Phi™ 67 Vetorização / SIMD / Paralelismo em nível de instrução / Multi-threading Otimização para single-thread Uso de padrões abertos Mesma técnica de programação para Xeon® e Xeon® Phi™ Várias maneiras de otimização:Facilidade ou “Ajuste fino”  1º passo: modernize seu código “serial” para aproveitar ao máximo o paralelismo em nível de instrução e processamento vetorial  Workflow de otimização: meça, identifique, otimize, teste !  Xeon Phi: Todas otimizações feitas pra Xeon serão preservadas !  Explore Xeon + Xeon Phi

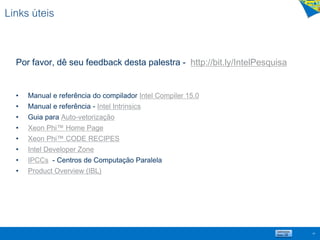

Links úteis Por favor, dê seu feedback desta palestra - http://bit.ly/IntelPesquisa • Manual e referência do compilador Intel Compiler 15.0 • Manual e referência - Intel Intrinsics • Guia para Auto-vetorização • Xeon Phi™ Home Page • Xeon Phi™ CODE RECIPES • Intel Developer Zone • IPCCs - Centros de Computação Paralela • Product Overview (IBL) 68
http://software.intel.com/XeonPhiCatalog A Growing Application Catalog Over 100 apps listed as available today or in flight
©2014, Intel Corporation. All rights reserved. Intel, the Intel logo, Intel Inside, Intel Xeon, and Intel Xeon Phi are trademarks of Intel Corporation in the U.S. and/or other countries. *Other names and brands may be claimed as the property of others. 70
