Este documento descreve uma máquina de impregnação industrial localizada na Planta 232, incluindo seus componentes, processos, riscos potenciais e procedimentos de emergência. A máquina de 40 metros impregna papel com resina ou alginato, secando-o e cortando-o em tamanhos padrão. Riscos incluem acidentes, incêndios e derramamentos, com procedimentos para acidentes de trabalho e emergências patrimoniais.

1. MODELO DE ANÁLISE DE RISCO
ANÁLISE DE RISCO
EQUIPAMENTO:
Máquina Empregadora 402
LOCALIZAÇÃO
Planta 232
SETOR
Impregnação Industrial
ESTRUTURA:
Equipamento fabricado pela empresa VITS em 1968. Composta por chapas
de aço carbono e inox. Máquina disposta na posição horizontal localizado na
seção de empregadoras.Possui zonas de processos ao longo de seus 40 mts
de comprimento.
COMPONENTES DA MAQUINA:
Dispões de “01 tacho” com capacidade para 200Kg de Resina ou
Alginato.Alimentado por gravidade dos tanques n.º 02 e 15 ( fábrica de
resinas ) ou através de tambores puxadas por bomba pneumática. Foto 01.
01 estufa que tem a função de secar o papel impregnado. Foto 2 .
E por fim, 01 sistema de corte (guilhotina) com a finalidade de efetuar o corte
no papel impregnado conforme o padrão estabelecido. Foto 3.
EQUIPAMENTO DE PROTEÇÃO COLETIVO
Sistemas de exaustores compostos de tubulações que realizam aspiração dos
gases emanados no processo de secagem do papel da área de aquecimento
e enviam para a realização do tratamento de gases.
Resfria dor, filtro e incinerador (OXIDYZER).Fotos 04.
EQUIPAMENTO DE PROTEÇÃO INDIVIDUAL
Em atendimento a Norma Regulamentadora nº 6 da Portaria 3.214/78, a
empresa fornece os Equipamento de Proteção Individual:
Capacete
Protetor Auricular
Óculos de Segurança Industrial
Luvas de látex. PVC
Sapato de Segurança Industrial.
Respiradores Semi-Facial
Creme Protetor.
PRINCIPAL ATIVIDADE:

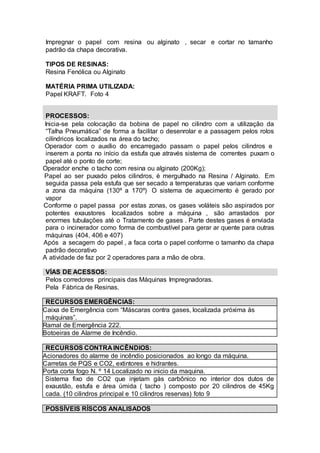

2. Impregnar o papel com resina ou alginato , secar e cortar no tamanho
padrão da chapa decorativa.
TIPOS DE RESINAS:
Resina Fenólica ou Alginato
MATÉRIA PRIMA UTILIZADA:
Papel KRAFT. Foto 4
PROCESSOS:
 Inicia-se pela colocação da bobina de papel no cilindro com a utilização da
“Talha Pneumática” de forma a facilitar o desenrolar e a passagem pelos rolos
cilíndricos localizados na área do tacho;
 Operador com o auxílio do encarregado passam o papel pelos cilindros e
inserem a ponta no início da estufa que através sistema de correntes puxam o
papel até o ponto de corte;
Operador enche o tacho com resina ou alginato (200Kg);
 Papel ao ser puxado pelos cilindros, é mergulhado na Resina / Alginato. Em
seguida passa pela estufa que ser secado a temperaturas que variam conforme
a zona da máquina (130º a 170º) O sistema de aquecimento é gerado por
vapor
 Conforme o papel passa por estas zonas, os gases voláteis são aspirados por
potentes exaustores localizados sobre a máquina , são arrastados por
enormes tubulações até o Tratamento de gases . Parte destes gases é enviada
para o incinerador como forma de combustível para gerar ar quente para outras
máquinas (404, 406 e 407)
 Após a secagem do papel , a faca corta o papel conforme o tamanho da chapa
padrão decorativo
A atividade de faz por 2 operadores para a mão de obra.
VÍAS DE ACESSOS:
Pelos corredores principais das Máquinas Impregnadoras.
Pela Fábrica de Resinas.
RECURSOS EMERGÊNCIAS:
Caixa de Emergência com “Máscaras contra gases, localizada próxima às
máquinas”.
Ramal de Emergência 222.
Botoeiras de Alarme de Incêndio.
RECURSOS CONTRA INCÊNDIOS:
Acionadores do alarme de incêndio posicionados ao longo da máquina.
Carretas de PQS e CO2, extintores e hidrantes.
Porta corta fogo N. º 14 Localizado no inicio da maquina.
 Sistema fixo de CO2 que injetam gás carbônico no interior dos dutos de
exaustão, estufa e área úmida ( tacho ) composto por 20 cilindros de 45Kg
cada. (10 cilindros principal e 10 cilindros reservas) foto 9
POSSÍVEIS RÍSCOS ANALISADOS

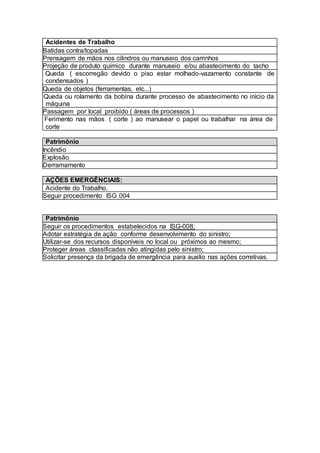

3. Acidentes de Trabalho
Batidas contra/topadas
Prensagem de mãos nos cilindros ou manuseio dos carrinhos
Projeção de produto químico durante manuseio e/ou abastecimento do tacho
 Queda ( escorregão devido o piso estar molhado-vazamento constante de
condensados )
Queda de objetos (ferramentas, etc...)
 Queda ou rolamento da bobina durante processo de abastecimento no início da
máquina
Passagem por local proibido ( áreas de processos )
 Ferimento nas mãos ( corte ) ao manusear o papel ou trabalhar na área de
corte
Patrimônio
Incêndio
Explosão
Derramamento
AÇÕES EMERGÊNCIAIS:
Acidente do Trabalho.
Seguir procedimento ISG 004
Patrimônio
Seguir os procedimentos estabelecidos na ISG-008;
Adotar estratégia de ação conforme desenvolvimento do sinistro;
Utilizar-se dos recursos disponíveis no local ou próximos ao mesmo;
Proteger áreas classificadas não atingidas pelo sinistro;
Solicitar presença da brigada de emergência para auxilio nas ações corretivas.
