A SIMPLICIDADE DO MAPA DE RISCOS
◼ Mapa e
Mapeamento
de Riscos
Ambientais
Histórico
◼  O MAPEAMENTO DE RISCO no Brasil,
surgiu através da portaria nº 05 de
20/08/92, modificada pelas portarias nº
25 de 29/12/94 e portaria 08 de
23/02/99, tornando obrigatória a
elaboração de MAPAS DE RISCO pelas
CIPA´s.
◼ NR 05 – Item 5.16 Atribuições: a) Identificar os
riscos do processo de trabalho e elaborar o mapa
de riscos, com a participação do maior número de
trabalhadores…

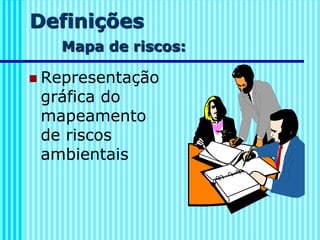

Definições
Mapa de riscos:
◼ Representação
gráfica do
mapeamento
de riscos
ambientais

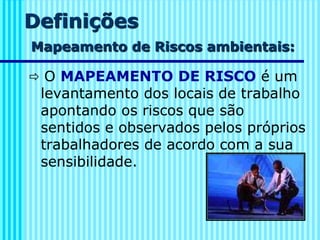

Definições
Mapeamento de Riscos ambientais:
 O MAPEAMENTO DE RISCO é um
levantamento dos locais de trabalho
apontando os riscos que são
sentidos e observados pelos próprios
trabalhadores de acordo com a sua
sensibilidade.

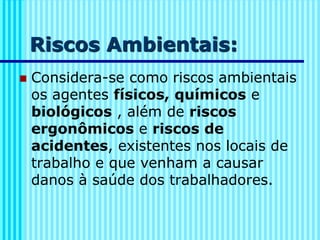

Riscos Ambientais:
◼ Considera-se como riscos ambientais
os agentes físicos, químicos e
biológicos , além de riscos
ergonômicos e riscos de
acidentes, existentes nos locais de
trabalho e que venham a causar
danos à saúde dos trabalhadores.
Riscos Ambientais:
Classificação
◼ Riscos Físicos: (Verde)
◼ Riscos Químicos: (Vermelho)
◼ Riscos Biológicos: (Marron)
◼ Riscos Ergonômicos: (Amarelo)
◼ Riscos de Acidentes: (Azul)
◼ Riscos Elétricos: (Laranja)*

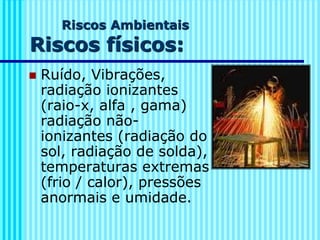

Riscos Ambientais
Riscos físicos:
◼ Ruído, Vibrações,
radiação ionizantes
(raio-x, alfa , gama)
radiação não-
ionizantes (radiação do
sol, radiação de solda),
temperaturas extremas
(frio / calor), pressões
anormais e umidade.

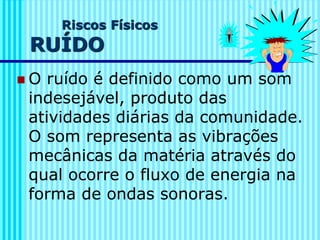

Riscos Físicos
RUÍDO
◼ O ruído é definido como um som
indesejável, produto das
atividades diárias da comunidade.
O som representa as vibrações
mecânicas da matéria através do
qual ocorre o fluxo de energia na
forma de ondas sonoras.

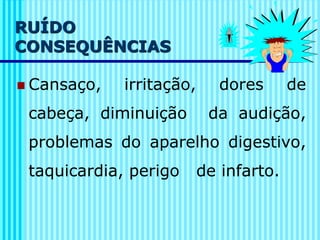

RUÍDO
CONSEQUÊNCIAS
◼ Cansaço, irritação, dores de
cabeça, diminuição da audição,
problemas do aparelho digestivo,
taquicardia, perigo de infarto.
Riscos Físicos

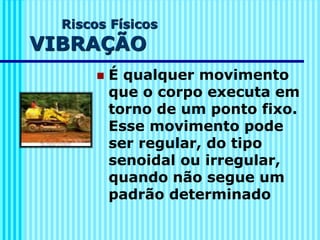

VIBRAÇÃO
◼ É qualquer movimento
que o corpo executa em
torno de um ponto fixo.
Esse movimento pode
ser regular, do tipo
senoidal ou irregular,
quando não segue um
padrão determinado
VIBRAÇÃO
CONSEQUÊNCIAS
◼ Cansaço, irritação, dores nos
membros, dores na coluna,
doença do movimento, artrite,
problemas digestivos, lesões
ósseas, lesões dos tecidos.

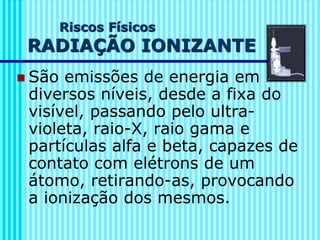

Riscos Físicos
RADIAÇÃO IONIZANTE
◼ São emissões de energia em
diversos níveis, desde a fixa do
visível, passando pelo ultra-
violeta, raio-X, raio gama e
partículas alfa e beta, capazes de
contato com elétrons de um
átomo, retirando-as, provocando
a ionização dos mesmos.
Saiba Mais !
◼ A ionização ocorre
quando existe um
desequilíbrio eletrônico dentro do
átomo. Esse desequilíbrio é
originado quando o n.º de prótons
(+) se torna diferente do número de
elétrons (-), transformando átomos
em íons. (danos fisiológicos)

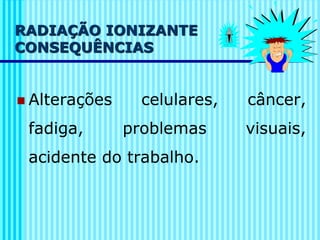

RADIAÇÃO IONIZANTE
CONSEQUÊNCIAS
◼ Alterações celulares, câncer,
fadiga, problemas visuais,
acidente do trabalho.
Riscos físicos
Radiação
Não-Ionizante
◼ Ao contrário da anterior, não
tem poder de ionização. Apenas
podem ativar todo o conjunto de
átomos que recebem esta carga
de energia. São classificadas
pelo comprimento de onda de
nanômetros a quilômetros.

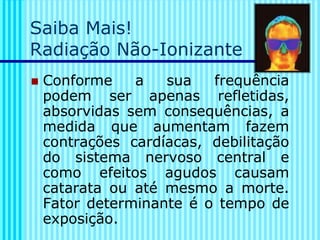

Saiba Mais!
Radiação Não-Ionizante
◼ Conforme a sua frequência
podem ser apenas refletidas,
absorvidas sem consequências, a
medida que aumentam fazem
contrações cardíacas, debilitação
do sistema nervoso central e
como efeitos agudos causam
catarata ou até mesmo a morte.
Fator determinante é o tempo de
exposição.

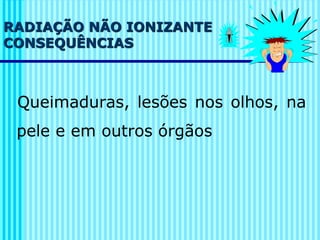

RADIAÇÃO NÃO IONIZANTE
CONSEQUÊNCIAS
Queimaduras, lesões nos olhos, na
pele e em outros órgãos

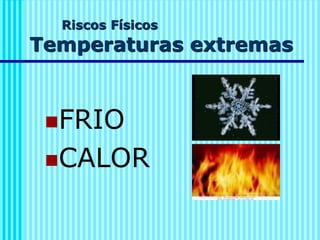

Riscos Físicos
Temperaturas extremas
◼FRIO
◼CALOR

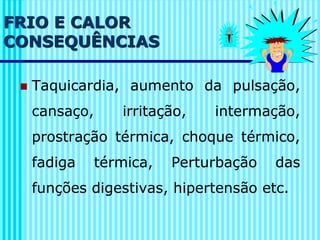

FRIO E CALOR
CONSEQUÊNCIAS
◼ Taquicardia, aumento da pulsação,
cansaço, irritação, intermação,
prostração térmica, choque térmico,
fadiga térmica, Perturbação das
funções digestivas, hipertensão etc.

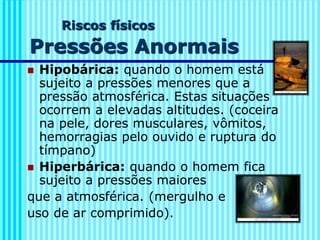

Riscos físicos
Pressões Anormais
◼ Hipobárica: quando o homem está
sujeito a pressões menores que a
pressão atmosférica. Estas situações
ocorrem a elevadas altitudes. (coceira
na pele, dores musculares, vômitos,
hemorragias pelo ouvido e ruptura do
tímpano)
◼ Hiperbárica: quando o homem fica
sujeito a pressões maiores
que a atmosférica. (mergulho e
uso de ar comprimido).

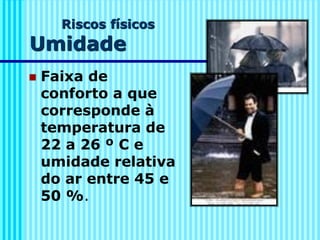

Riscos físicos
Umidade
◼ Faixa de
conforto a que
corresponde à
temperatura de
22 a 26 º C e
umidade relativa
do ar entre 45 e
50 %.

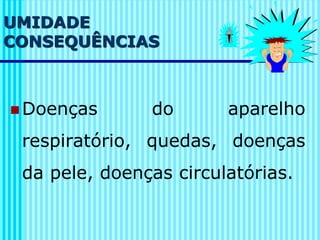

UMIDADE
CONSEQUÊNCIAS
◼ Doenças do aparelho
respiratório, quedas, doenças
da pele, doenças circulatórias.
Riscos Ambientais
Riscos Químicos
Riscos químicos
são: poeiras,
fumos, névoas,
neblinas, gases,
vapores , etc.

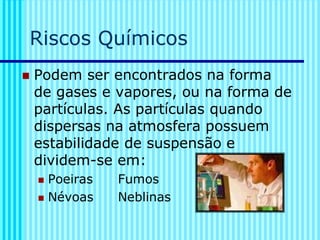

Riscos Químicos
◼ Podem ser encontrados na forma
de gases e vapores, ou na forma de
partículas. As partículas quando
dispersas na atmosfera possuem
estabilidade de suspensão e
dividem-se em:
◼ Poeiras Fumos
◼ Névoas Neblinas

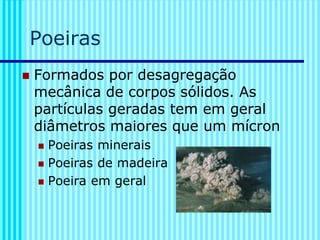

Poeiras
◼ Formados por desagregação
mecânica de corpos sólidos. As
partículas geradas tem em geral
diâmetros maiores que um mícron
◼ Poeiras minerais
◼ Poeiras de madeira
◼ Poeira em geral
POEIRAS
CONSEQUÊNCIAS
minerais
vegetais
alcalinas
incômodas
silicose, asbestose
bissinose, bagaçose
enfizema pulmonar
potencializa nocividade
Fumos
◼ Formados por
condensação de vapores,
geralmente metálicos. As
partículas geradas tem
em geral diâmetros
maiores que um mícron
◼ Fumos de solda
FUMOS
CONSEQUÊNCIAS
Intoxicação específica de acordo com
o metal, febre dos fumos metálicos,
doença pulmonar obstrutiva.

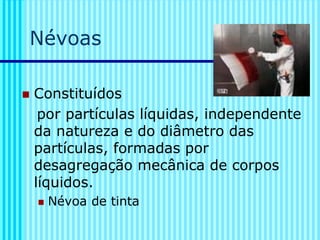

Névoas
◼ Constituídos
por partículas líquidas, independente
da natureza e do diâmetro das
partículas, formadas por
desagregação mecânica de corpos
líquidos.
◼ Névoa de tinta

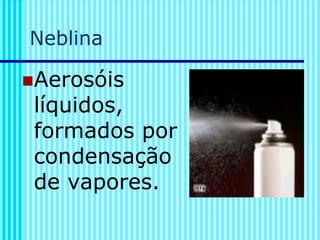

Neblina
◼Aerosóis
líquidos,
formados por
condensação
de vapores.

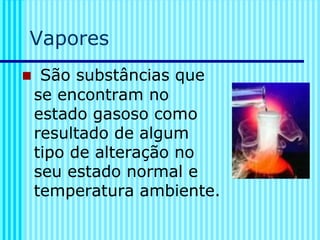

Vapores
◼ São substâncias que
se encontram no
estado gasoso como
resultado de algum
tipo de alteração no
seu estado normal e
temperatura ambiente.

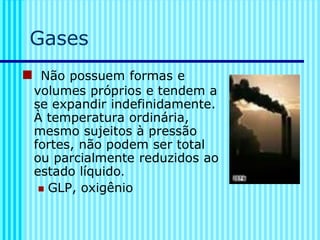

Gases
◼ Não possuem formas e
volumes próprios e tendem a
se expandir indefinidamente.
À temperatura ordinária,
mesmo sujeitos à pressão
fortes, não podem ser total
ou parcialmente reduzidos ao
estado líquido.
◼ GLP, oxigênio

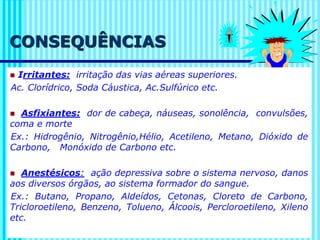

CONSEQUÊNCIAS
◼ Irritantes: irritação das vias aéreas superiores.
Ac. Clorídrico, Soda Cáustica, Ac.Sulfúrico etc.
◼ Asfixiantes: dor de cabeça, náuseas, sonolência, convulsões,
coma e morte
Ex.: Hidrogênio, Nitrogênio,Hélio, Acetileno, Metano, Dióxido de
Carbono, Monóxido de Carbono etc.
◼ Anestésicos: ação depressiva sobre o sistema nervoso, danos
aos diversos órgãos, ao sistema formador do sangue.
Ex.: Butano, Propano, Aldeídos, Cetonas, Cloreto de Carbono,
Tricloroetileno, Benzeno, Tolueno, Álcoois, Percloroetileno, Xileno
etc.

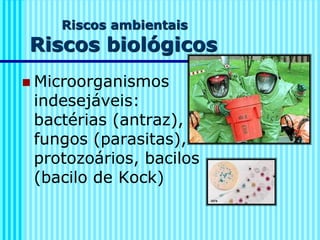

Riscos ambientais
Riscos biológicos
◼ Microorganismos
indesejáveis:
bactérias (antraz),
fungos (parasitas),
protozoários, bacilos
(bacilo de Kock)

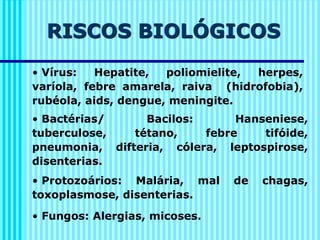

RISCOS BIOLÓGICOS
• Vírus: Hepatite, poliomielite, herpes,
varíola, febre amarela, raiva (hidrofobia),
rubéola, aids, dengue, meningite.
• Bactérias/ Bacilos: Hanseniese,
tuberculose, tétano, febre tifóide,
pneumonia, difteria, cólera, leptospirose,
disenterias.
• Protozoários: Malária, mal de chagas,
toxoplasmose, disenterias.
• Fungos: Alergias, micoses.

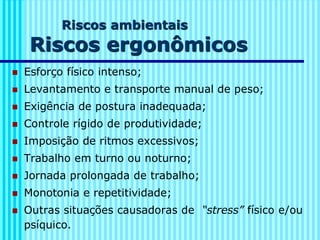

Riscos ambientais
Riscos ergonômicos
◼ Esforço físico intenso;
◼ Levantamento e transporte manual de peso;
◼ Exigência de postura inadequada;
◼ Controle rígido de produtividade;
◼ Imposição de ritmos excessivos;
◼ Trabalho em turno ou noturno;
◼ Jornada prolongada de trabalho;
◼ Monotonia e repetitividade;
◼ Outras situações causadoras de “stress” físico e/ou
psíquico.

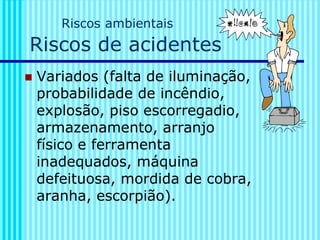

Riscos ambientais
Riscos de acidentes
◼ Variados (falta de iluminação,
probabilidade de incêndio,
explosão, piso escorregadio,
armazenamento, arranjo
físico e ferramenta
inadequados, máquina
defeituosa, mordida de cobra,
aranha, escorpião).

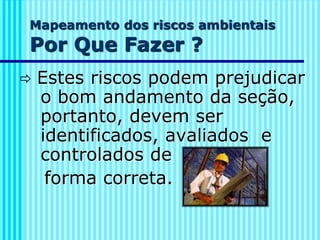

Mapeamento dos riscos ambientais
Por Que Fazer ?
 Estes riscos podem prejudicar
o bom andamento da seção,
portanto, devem ser
identificados, avaliados e
controlados de
forma correta.

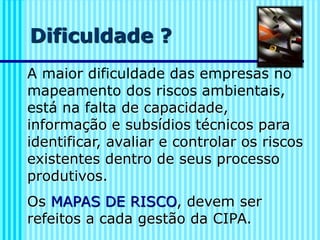

Dificuldade ?
A maior dificuldade das empresas no
mapeamento dos riscos ambientais,
está na falta de capacidade,
informação e subsídios técnicos para
identificar, avaliar e controlar os riscos
existentes dentro de seus processo
produtivos.
Os MAPAS DE RISCO, devem ser
refeitos a cada gestão da CIPA.
Benefícios
Para a empresa:
Facilita a administração da
prevenção de acidentes e de
doenças do trabalho;
Ganho da qualidade e produtividade;
Aumento de lucros diretamente;
Informa os riscos aos quais o trabalhador está
expostos, cumprindo assim dispositivos legais.

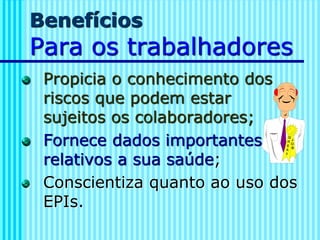

Benefícios
Para os trabalhadores
Propicia o conhecimento dos
riscos que podem estar
sujeitos os colaboradores;
Fornece dados importantes
relativos a sua saúde;
Conscientiza quanto ao uso dos
EPIs.

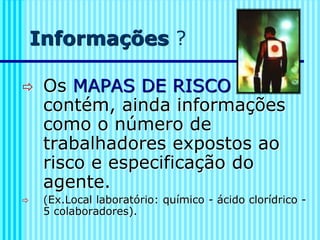

Informações ?
 Os MAPAS DE RISCO
contém, ainda informações
como o número de
trabalhadores expostos ao
risco e especificação do
agente.
 (Ex.Local laboratório: químico - ácido clorídrico -
5 colaboradores).

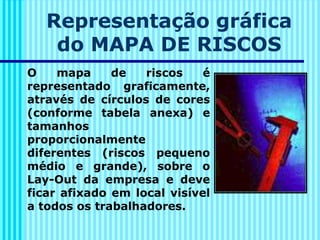

Representação gráfica
do MAPA DE RISCOS
O mapa de riscos é
representado graficamente,
através de círculos de cores
(conforme tabela anexa) e
tamanhos
proporcionalmente
diferentes (riscos pequeno
médio e grande), sobre o
Lay-Out da empresa e deve
ficar afixado em local visível
a todos os trabalhadores.

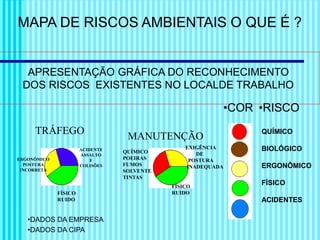

MAPA DE RISCOS AMBIENTAIS O QUE É ?
APRESENTAÇÃO GRÁFICA DO RECONHECIMENTO
DOS RISCOS EXISTENTES NO LOCALDE TRABALHO
TRÁFEGO
MANUTENÇÃO
QUÍMICO
BIOLÓGICO
ERGONÔMICO
FÍSICO
ACIDENTES
•COR •RISCO
•DADOS DA EMPRESA
•DADOS DA CIPA
ERGONÔMICO
POSTURA
INCORRETA
ACIDENTE
ASSALTO
E
COLISÕES
FÍSICO
RUIDO
QUÍMICO
POEIRAS
FUMOS
SOLVENTE
TINTAS
EXIGÊNCIA
DE
POSTURA
INADEQUADA
FÍSICO
RUIDO

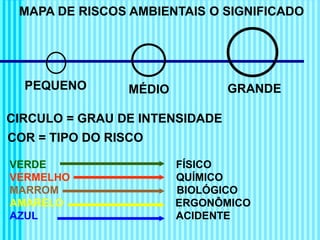

MAPA DE RISCOS AMBIENTAIS O SIGNIFICADO
PEQUENO MÉDIO GRANDE
CIRCULO = GRAU DE INTENSIDADE
COR = TIPO DO RISCO
VERDE FÍSICO
VERMELHO QUÍMICO
MARROM BIOLÓGICO
AMARELO ERGONÔMICO
AZUL ACIDENTE

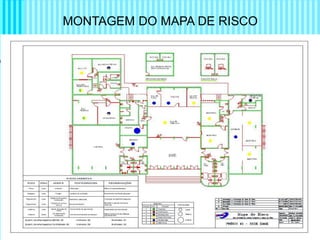

MONTAGEM DO MAPA DE RISCO
MONTAGEM DO MAPA DE RISCO

Mais conteúdo relacionado

Semelhante a mapa e mapeamento de riscos ambientais aula

Mapa de riscos ambientais
Mapa de riscos ambientaisMapa de riscos ambientais
Mapa de riscos ambientais
Carlos Demétrius Rolim Figueiredo

Mapa de riscos ambientais
Mapa de riscos ambientaisMapa de riscos ambientais
Mapa de riscos ambientais
Carlos Demétrius Rolim Figueiredo

Segurança do trabalho
Segurança do trabalhoSegurança do trabalho
Segurança do trabalho
Mauricio Cesar Soares

seguranadotrabalho-160307193918 (2).pdf
seguranadotrabalho-160307193918 (2).pdfseguranadotrabalho-160307193918 (2).pdf
seguranadotrabalho-160307193918 (2).pdf
OtacioCandido1

Cipa os caras
Cipa os carasCipa os caras
Cipa os caras
stoc3214

CIPA Treinamento.ppt
CIPA Treinamento.pptCIPA Treinamento.ppt
CIPA Treinamento.ppt
AdelmaSiles

Mapa de risco 120410
Mapa de risco 120410Mapa de risco 120410
Mapa de risco 120410
Hobedes Albuquerque

Mapa de Risco Higiene do Trabalho
Mapa de Risco Higiene do TrabalhoMapa de Risco Higiene do Trabalho
Mapa de Risco Higiene do Trabalho
Winer Augusto da Fonseca

Curso de cipa apresentação power point 15 11 05
Curso de cipa   apresentação power point 15 11 05Curso de cipa   apresentação power point 15 11 05
Curso de cipa apresentação power point 15 11 05
Nilton Goulart

Mapa de risco
Mapa de riscoMapa de risco
Mapa de risco
Àlvaro Fonseca

Treinamento de CIPA.pptx
Treinamento de CIPA.pptxTreinamento de CIPA.pptx
Treinamento de CIPA.pptx
SESMTMedicinadoTraba

Trabalho aps o mapa de risco (1) (1)
Trabalho aps   o mapa de risco (1) (1)Trabalho aps   o mapa de risco (1) (1)
Trabalho aps o mapa de risco (1) (1)
Cris Máximo

Riscos Ambientais
Riscos AmbientaisRiscos Ambientais
Riscos Ambientais
HugoDalevedove

ApresentacaoMapadeRisco.ppt
ApresentacaoMapadeRisco.pptApresentacaoMapadeRisco.ppt
ApresentacaoMapadeRisco.ppt
SARAJAQUELINEAIRESCA

Ppra goianesia limagrian guerra do brasil sa
Ppra goianesia   limagrian guerra do brasil saPpra goianesia   limagrian guerra do brasil sa
Ppra goianesia limagrian guerra do brasil sa
Agnaldo basilio dos santos

1416
14161416
1416
Pelo Siro

Cipa os caras
Cipa os carasCipa os caras
Cipa os caras
stoc3214

A simpicidade do mapa de riscos
A simpicidade do mapa de riscosA simpicidade do mapa de riscos
A simpicidade do mapa de riscos
Roberto Chaves Failache

Relatório do mapa de riscos
Relatório do mapa de riscosRelatório do mapa de riscos
Relatório do mapa de riscos
Sergio Roberto Silva

Relatório do mapa de riscos da mash
Relatório do mapa de riscos da mashRelatório do mapa de riscos da mash
Relatório do mapa de riscos da mash
Sergio Silva


Semelhante a mapa e mapeamento de riscos ambientais aula (20)

Mapa de riscos ambientais
Mapa de riscos ambientaisMapa de riscos ambientais
Mapa de riscos ambientais

Mapa de riscos ambientais
Mapa de riscos ambientaisMapa de riscos ambientais
Mapa de riscos ambientais

Segurança do trabalho
Segurança do trabalhoSegurança do trabalho
Segurança do trabalho

seguranadotrabalho-160307193918 (2).pdf
seguranadotrabalho-160307193918 (2).pdfseguranadotrabalho-160307193918 (2).pdf
seguranadotrabalho-160307193918 (2).pdf

Cipa os caras
Cipa os carasCipa os caras
Cipa os caras

CIPA Treinamento.ppt
CIPA Treinamento.pptCIPA Treinamento.ppt
CIPA Treinamento.ppt

Mapa de risco 120410
Mapa de risco 120410Mapa de risco 120410
Mapa de risco 120410

Mapa de Risco Higiene do Trabalho
Mapa de Risco Higiene do TrabalhoMapa de Risco Higiene do Trabalho
Mapa de Risco Higiene do Trabalho

Curso de cipa apresentação power point 15 11 05
Curso de cipa   apresentação power point 15 11 05Curso de cipa   apresentação power point 15 11 05
Curso de cipa apresentação power point 15 11 05

Mapa de risco
Mapa de riscoMapa de risco
Mapa de risco

Treinamento de CIPA.pptx
Treinamento de CIPA.pptxTreinamento de CIPA.pptx
Treinamento de CIPA.pptx

Trabalho aps o mapa de risco (1) (1)
Trabalho aps   o mapa de risco (1) (1)Trabalho aps   o mapa de risco (1) (1)
Trabalho aps o mapa de risco (1) (1)

Riscos Ambientais
Riscos AmbientaisRiscos Ambientais
Riscos Ambientais

ApresentacaoMapadeRisco.ppt
ApresentacaoMapadeRisco.pptApresentacaoMapadeRisco.ppt
ApresentacaoMapadeRisco.ppt

Ppra goianesia limagrian guerra do brasil sa
Ppra goianesia   limagrian guerra do brasil saPpra goianesia   limagrian guerra do brasil sa
Ppra goianesia limagrian guerra do brasil sa

1416
14161416
1416

Cipa os caras
Cipa os carasCipa os caras
Cipa os caras

A simpicidade do mapa de riscos
A simpicidade do mapa de riscosA simpicidade do mapa de riscos
A simpicidade do mapa de riscos

Relatório do mapa de riscos
Relatório do mapa de riscosRelatório do mapa de riscos
Relatório do mapa de riscos

Relatório do mapa de riscos da mash
Relatório do mapa de riscos da mashRelatório do mapa de riscos da mash
Relatório do mapa de riscos da mash


Mais de HerminioMendes3

identification of new microorganisms with probiotic potential and.pptx
identification of new microorganisms with probiotic potential and.pptxidentification of new microorganisms with probiotic potential and.pptx
identification of new microorganisms with probiotic potential and.pptx
HerminioMendes3

AULA SOBRE herancamonogenica-160830171513.ppt
AULA SOBRE herancamonogenica-160830171513.pptAULA SOBRE herancamonogenica-160830171513.ppt
AULA SOBRE herancamonogenica-160830171513.ppt
HerminioMendes3

Os Padrões e os Processos da Evolução.pptx
Os Padrões e os Processos da Evolução.pptxOs Padrões e os Processos da Evolução.pptx
Os Padrões e os Processos da Evolução.pptx
HerminioMendes3

FORMAÇAO biossegurança e boas praticas MOMENTO 2.pptx
FORMAÇAO biossegurança e boas praticas MOMENTO 2.pptxFORMAÇAO biossegurança e boas praticas MOMENTO 2.pptx
FORMAÇAO biossegurança e boas praticas MOMENTO 2.pptx
HerminioMendes3

genetica conceitos basicos (2020_03_19 15_11_22 UTC).ppt
genetica conceitos  basicos (2020_03_19 15_11_22 UTC).pptgenetica conceitos  basicos (2020_03_19 15_11_22 UTC).ppt
genetica conceitos basicos (2020_03_19 15_11_22 UTC).ppt
HerminioMendes3

Aula_5 Genetica e Embriologia (2020_03_19 15_11_22 UTC).ppt
Aula_5 Genetica e Embriologia (2020_03_19 15_11_22 UTC).pptAula_5 Genetica e Embriologia (2020_03_19 15_11_22 UTC).ppt
Aula_5 Genetica e Embriologia (2020_03_19 15_11_22 UTC).ppt
HerminioMendes3

aula sobre SEDE E fisiologia da INGESTAO.pdf
aula sobre SEDE E fisiologia da INGESTAO.pdfaula sobre SEDE E fisiologia da INGESTAO.pdf
aula sobre SEDE E fisiologia da INGESTAO.pdf
HerminioMendes3

Saúde Coletiva - Aula NASSAU - ESTRATEGIAS
Saúde Coletiva - Aula NASSAU - ESTRATEGIASSaúde Coletiva - Aula NASSAU - ESTRATEGIAS
Saúde Coletiva - Aula NASSAU - ESTRATEGIAS
HerminioMendes3

celulas do sistema imune e suas principais características de
celulas do sistema imune e suas principais características decelulas do sistema imune e suas principais características de
celulas do sistema imune e suas principais características de
HerminioMendes3

Introdução Anatomia Humana e suas características
Introdução Anatomia Humana e suas característicasIntrodução Anatomia Humana e suas características
Introdução Anatomia Humana e suas características
HerminioMendes3

Formação em Biossegurança e Boas Práticas Laboratoriais 2.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais 2.pptxFormação em Biossegurança e Boas Práticas Laboratoriais 2.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais 2.pptx
HerminioMendes3

Formação em Biossegurança e Boas Práticas Laboratoriais.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais.pptxFormação em Biossegurança e Boas Práticas Laboratoriais.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais.pptx
HerminioMendes3

Formação em Biossegurança e Boas Práticas Laboratoriais - Copia.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais - Copia.pptxFormação em Biossegurança e Boas Práticas Laboratoriais - Copia.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais - Copia.pptx
HerminioMendes3

CONTEÚDO-PROGRAMÁTICO-IEMA-atualizado (2).pdf
CONTEÚDO-PROGRAMÁTICO-IEMA-atualizado (2).pdfCONTEÚDO-PROGRAMÁTICO-IEMA-atualizado (2).pdf
CONTEÚDO-PROGRAMÁTICO-IEMA-atualizado (2).pdf
HerminioMendes3

aula sobre gametogenese e fertilização sistema saude
aula sobre gametogenese e fertilização sistema saudeaula sobre gametogenese e fertilização sistema saude
aula sobre gametogenese e fertilização sistema saude
HerminioMendes3


Mais de HerminioMendes3 (15)

identification of new microorganisms with probiotic potential and.pptx
identification of new microorganisms with probiotic potential and.pptxidentification of new microorganisms with probiotic potential and.pptx
identification of new microorganisms with probiotic potential and.pptx

AULA SOBRE herancamonogenica-160830171513.ppt
AULA SOBRE herancamonogenica-160830171513.pptAULA SOBRE herancamonogenica-160830171513.ppt
AULA SOBRE herancamonogenica-160830171513.ppt

Os Padrões e os Processos da Evolução.pptx
Os Padrões e os Processos da Evolução.pptxOs Padrões e os Processos da Evolução.pptx
Os Padrões e os Processos da Evolução.pptx

FORMAÇAO biossegurança e boas praticas MOMENTO 2.pptx
FORMAÇAO biossegurança e boas praticas MOMENTO 2.pptxFORMAÇAO biossegurança e boas praticas MOMENTO 2.pptx
FORMAÇAO biossegurança e boas praticas MOMENTO 2.pptx

genetica conceitos basicos (2020_03_19 15_11_22 UTC).ppt
genetica conceitos  basicos (2020_03_19 15_11_22 UTC).pptgenetica conceitos  basicos (2020_03_19 15_11_22 UTC).ppt
genetica conceitos basicos (2020_03_19 15_11_22 UTC).ppt

Aula_5 Genetica e Embriologia (2020_03_19 15_11_22 UTC).ppt
Aula_5 Genetica e Embriologia (2020_03_19 15_11_22 UTC).pptAula_5 Genetica e Embriologia (2020_03_19 15_11_22 UTC).ppt
Aula_5 Genetica e Embriologia (2020_03_19 15_11_22 UTC).ppt

aula sobre SEDE E fisiologia da INGESTAO.pdf
aula sobre SEDE E fisiologia da INGESTAO.pdfaula sobre SEDE E fisiologia da INGESTAO.pdf
aula sobre SEDE E fisiologia da INGESTAO.pdf

Saúde Coletiva - Aula NASSAU - ESTRATEGIAS
Saúde Coletiva - Aula NASSAU - ESTRATEGIASSaúde Coletiva - Aula NASSAU - ESTRATEGIAS
Saúde Coletiva - Aula NASSAU - ESTRATEGIAS

celulas do sistema imune e suas principais características de
celulas do sistema imune e suas principais características decelulas do sistema imune e suas principais características de
celulas do sistema imune e suas principais características de

Introdução Anatomia Humana e suas características
Introdução Anatomia Humana e suas característicasIntrodução Anatomia Humana e suas características
Introdução Anatomia Humana e suas características

Formação em Biossegurança e Boas Práticas Laboratoriais 2.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais 2.pptxFormação em Biossegurança e Boas Práticas Laboratoriais 2.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais 2.pptx

Formação em Biossegurança e Boas Práticas Laboratoriais.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais.pptxFormação em Biossegurança e Boas Práticas Laboratoriais.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais.pptx

Formação em Biossegurança e Boas Práticas Laboratoriais - Copia.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais - Copia.pptxFormação em Biossegurança e Boas Práticas Laboratoriais - Copia.pptx
Formação em Biossegurança e Boas Práticas Laboratoriais - Copia.pptx

CONTEÚDO-PROGRAMÁTICO-IEMA-atualizado (2).pdf
CONTEÚDO-PROGRAMÁTICO-IEMA-atualizado (2).pdfCONTEÚDO-PROGRAMÁTICO-IEMA-atualizado (2).pdf
CONTEÚDO-PROGRAMÁTICO-IEMA-atualizado (2).pdf

aula sobre gametogenese e fertilização sistema saude
aula sobre gametogenese e fertilização sistema saudeaula sobre gametogenese e fertilização sistema saude
aula sobre gametogenese e fertilização sistema saude


mapa e mapeamento de riscos ambientais aula

  • 1. A SIMPLICIDADE DO MAPA DE RISCOS ◼ Mapa e Mapeamento de Riscos Ambientais
  • 2. Histórico ◼  O MAPEAMENTO DE RISCO no Brasil, surgiu através da portaria nº 05 de 20/08/92, modificada pelas portarias nº 25 de 29/12/94 e portaria 08 de 23/02/99, tornando obrigatória a elaboração de MAPAS DE RISCO pelas CIPA´s. ◼ NR 05 – Item 5.16 Atribuições: a) Identificar os riscos do processo de trabalho e elaborar o mapa de riscos, com a participação do maior número de trabalhadores…
  • 3. Definições Mapa de riscos: ◼ Representação gráfica do mapeamento de riscos ambientais
  • 4. Definições Mapeamento de Riscos ambientais:  O MAPEAMENTO DE RISCO é um levantamento dos locais de trabalho apontando os riscos que são sentidos e observados pelos próprios trabalhadores de acordo com a sua sensibilidade.
  • 5. Riscos Ambientais: ◼ Considera-se como riscos ambientais os agentes físicos, químicos e biológicos , além de riscos ergonômicos e riscos de acidentes, existentes nos locais de trabalho e que venham a causar danos à saúde dos trabalhadores.
  • 6. Riscos Ambientais: Classificação ◼ Riscos Físicos: (Verde) ◼ Riscos Químicos: (Vermelho) ◼ Riscos Biológicos: (Marron) ◼ Riscos Ergonômicos: (Amarelo) ◼ Riscos de Acidentes: (Azul) ◼ Riscos Elétricos: (Laranja)*
  • 7. Riscos Ambientais Riscos físicos: ◼ Ruído, Vibrações, radiação ionizantes (raio-x, alfa , gama) radiação não- ionizantes (radiação do sol, radiação de solda), temperaturas extremas (frio / calor), pressões anormais e umidade.
  • 8. Riscos Físicos RUÍDO ◼ O ruído é definido como um som indesejável, produto das atividades diárias da comunidade. O som representa as vibrações mecânicas da matéria através do qual ocorre o fluxo de energia na forma de ondas sonoras.
  • 9. RUÍDO CONSEQUÊNCIAS ◼ Cansaço, irritação, dores de cabeça, diminuição da audição, problemas do aparelho digestivo, taquicardia, perigo de infarto.
  • 10. Riscos Físicos VIBRAÇÃO ◼ É qualquer movimento que o corpo executa em torno de um ponto fixo. Esse movimento pode ser regular, do tipo senoidal ou irregular, quando não segue um padrão determinado
  • 11. VIBRAÇÃO CONSEQUÊNCIAS ◼ Cansaço, irritação, dores nos membros, dores na coluna, doença do movimento, artrite, problemas digestivos, lesões ósseas, lesões dos tecidos.
  • 12. Riscos Físicos RADIAÇÃO IONIZANTE ◼ São emissões de energia em diversos níveis, desde a fixa do visível, passando pelo ultra- violeta, raio-X, raio gama e partículas alfa e beta, capazes de contato com elétrons de um átomo, retirando-as, provocando a ionização dos mesmos.
  • 13. Saiba Mais ! ◼ A ionização ocorre quando existe um desequilíbrio eletrônico dentro do átomo. Esse desequilíbrio é originado quando o n.º de prótons (+) se torna diferente do número de elétrons (-), transformando átomos em íons. (danos fisiológicos)
  • 14. RADIAÇÃO IONIZANTE CONSEQUÊNCIAS ◼ Alterações celulares, câncer, fadiga, problemas visuais, acidente do trabalho.
  • 15. Riscos físicos Radiação Não-Ionizante ◼ Ao contrário da anterior, não tem poder de ionização. Apenas podem ativar todo o conjunto de átomos que recebem esta carga de energia. São classificadas pelo comprimento de onda de nanômetros a quilômetros.
  • 16. Saiba Mais! Radiação Não-Ionizante ◼ Conforme a sua frequência podem ser apenas refletidas, absorvidas sem consequências, a medida que aumentam fazem contrações cardíacas, debilitação do sistema nervoso central e como efeitos agudos causam catarata ou até mesmo a morte. Fator determinante é o tempo de exposição.
  • 17. RADIAÇÃO NÃO IONIZANTE CONSEQUÊNCIAS Queimaduras, lesões nos olhos, na pele e em outros órgãos
  • 19. FRIO E CALOR CONSEQUÊNCIAS ◼ Taquicardia, aumento da pulsação, cansaço, irritação, intermação, prostração térmica, choque térmico, fadiga térmica, Perturbação das funções digestivas, hipertensão etc.
  • 20. Riscos físicos Pressões Anormais ◼ Hipobárica: quando o homem está sujeito a pressões menores que a pressão atmosférica. Estas situações ocorrem a elevadas altitudes. (coceira na pele, dores musculares, vômitos, hemorragias pelo ouvido e ruptura do tímpano) ◼ Hiperbárica: quando o homem fica sujeito a pressões maiores que a atmosférica. (mergulho e uso de ar comprimido).
  • 21. Riscos físicos Umidade ◼ Faixa de conforto a que corresponde à temperatura de 22 a 26 º C e umidade relativa do ar entre 45 e 50 %.
  • 22. UMIDADE CONSEQUÊNCIAS ◼ Doenças do aparelho respiratório, quedas, doenças da pele, doenças circulatórias.
  • 23. Riscos Ambientais Riscos Químicos Riscos químicos são: poeiras, fumos, névoas, neblinas, gases, vapores , etc.
  • 24. Riscos Químicos ◼ Podem ser encontrados na forma de gases e vapores, ou na forma de partículas. As partículas quando dispersas na atmosfera possuem estabilidade de suspensão e dividem-se em: ◼ Poeiras Fumos ◼ Névoas Neblinas
  • 25. Poeiras ◼ Formados por desagregação mecânica de corpos sólidos. As partículas geradas tem em geral diâmetros maiores que um mícron ◼ Poeiras minerais ◼ Poeiras de madeira ◼ Poeira em geral
  • 27. Fumos ◼ Formados por condensação de vapores, geralmente metálicos. As partículas geradas tem em geral diâmetros maiores que um mícron ◼ Fumos de solda
  • 28. FUMOS CONSEQUÊNCIAS Intoxicação específica de acordo com o metal, febre dos fumos metálicos, doença pulmonar obstrutiva.
  • 29. Névoas ◼ Constituídos por partículas líquidas, independente da natureza e do diâmetro das partículas, formadas por desagregação mecânica de corpos líquidos. ◼ Névoa de tinta
  • 31. Vapores ◼ São substâncias que se encontram no estado gasoso como resultado de algum tipo de alteração no seu estado normal e temperatura ambiente.
  • 32. Gases ◼ Não possuem formas e volumes próprios e tendem a se expandir indefinidamente. À temperatura ordinária, mesmo sujeitos à pressão fortes, não podem ser total ou parcialmente reduzidos ao estado líquido. ◼ GLP, oxigênio
  • 33. CONSEQUÊNCIAS ◼ Irritantes: irritação das vias aéreas superiores. Ac. Clorídrico, Soda Cáustica, Ac.Sulfúrico etc. ◼ Asfixiantes: dor de cabeça, náuseas, sonolência, convulsões, coma e morte Ex.: Hidrogênio, Nitrogênio,Hélio, Acetileno, Metano, Dióxido de Carbono, Monóxido de Carbono etc. ◼ Anestésicos: ação depressiva sobre o sistema nervoso, danos aos diversos órgãos, ao sistema formador do sangue. Ex.: Butano, Propano, Aldeídos, Cetonas, Cloreto de Carbono, Tricloroetileno, Benzeno, Tolueno, Álcoois, Percloroetileno, Xileno etc.
  • 34. Riscos ambientais Riscos biológicos ◼ Microorganismos indesejáveis: bactérias (antraz), fungos (parasitas), protozoários, bacilos (bacilo de Kock)
  • 35. RISCOS BIOLÓGICOS • Vírus: Hepatite, poliomielite, herpes, varíola, febre amarela, raiva (hidrofobia), rubéola, aids, dengue, meningite. • Bactérias/ Bacilos: Hanseniese, tuberculose, tétano, febre tifóide, pneumonia, difteria, cólera, leptospirose, disenterias. • Protozoários: Malária, mal de chagas, toxoplasmose, disenterias. • Fungos: Alergias, micoses.
  • 36. Riscos ambientais Riscos ergonômicos ◼ Esforço físico intenso; ◼ Levantamento e transporte manual de peso; ◼ Exigência de postura inadequada; ◼ Controle rígido de produtividade; ◼ Imposição de ritmos excessivos; ◼ Trabalho em turno ou noturno; ◼ Jornada prolongada de trabalho; ◼ Monotonia e repetitividade; ◼ Outras situações causadoras de “stress” físico e/ou psíquico.
  • 37. Riscos ambientais Riscos de acidentes ◼ Variados (falta de iluminação, probabilidade de incêndio, explosão, piso escorregadio, armazenamento, arranjo físico e ferramenta inadequados, máquina defeituosa, mordida de cobra, aranha, escorpião).
  • 38. Mapeamento dos riscos ambientais Por Que Fazer ?  Estes riscos podem prejudicar o bom andamento da seção, portanto, devem ser identificados, avaliados e controlados de forma correta.
  • 39. Dificuldade ? A maior dificuldade das empresas no mapeamento dos riscos ambientais, está na falta de capacidade, informação e subsídios técnicos para identificar, avaliar e controlar os riscos existentes dentro de seus processo produtivos. Os MAPAS DE RISCO, devem ser refeitos a cada gestão da CIPA.
  • 40. Benefícios Para a empresa: Facilita a administração da prevenção de acidentes e de doenças do trabalho; Ganho da qualidade e produtividade; Aumento de lucros diretamente; Informa os riscos aos quais o trabalhador está expostos, cumprindo assim dispositivos legais.
  • 41. Benefícios Para os trabalhadores Propicia o conhecimento dos riscos que podem estar sujeitos os colaboradores; Fornece dados importantes relativos a sua saúde; Conscientiza quanto ao uso dos EPIs.
  • 42. Informações ?  Os MAPAS DE RISCO contém, ainda informações como o número de trabalhadores expostos ao risco e especificação do agente.  (Ex.Local laboratório: químico - ácido clorídrico - 5 colaboradores).
  • 43. Representação gráfica do MAPA DE RISCOS O mapa de riscos é representado graficamente, através de círculos de cores (conforme tabela anexa) e tamanhos proporcionalmente diferentes (riscos pequeno médio e grande), sobre o Lay-Out da empresa e deve ficar afixado em local visível a todos os trabalhadores.
  • 44. MAPA DE RISCOS AMBIENTAIS O QUE É ? APRESENTAÇÃO GRÁFICA DO RECONHECIMENTO DOS RISCOS EXISTENTES NO LOCALDE TRABALHO TRÁFEGO MANUTENÇÃO QUÍMICO BIOLÓGICO ERGONÔMICO FÍSICO ACIDENTES •COR •RISCO •DADOS DA EMPRESA •DADOS DA CIPA ERGONÔMICO POSTURA INCORRETA ACIDENTE ASSALTO E COLISÕES FÍSICO RUIDO QUÍMICO POEIRAS FUMOS SOLVENTE TINTAS EXIGÊNCIA DE POSTURA INADEQUADA FÍSICO RUIDO
  • 45. MAPA DE RISCOS AMBIENTAIS O SIGNIFICADO PEQUENO MÉDIO GRANDE CIRCULO = GRAU DE INTENSIDADE COR = TIPO DO RISCO VERDE FÍSICO VERMELHO QUÍMICO MARROM BIOLÓGICO AMARELO ERGONÔMICO AZUL ACIDENTE
  • 46. MONTAGEM DO MAPA DE RISCO
  • 47. MONTAGEM DO MAPA DE RISCO
