O documento fornece instruções sobre a instalação de drenos de fundo em piscinas, descrevendo os procedimentos para instalação em piscinas de vinil e alvenaria, e conexão direta ou por meio do skimmer. Informa também sobre especificações técnicas, peças, e fornece uma garantia de 12 meses.

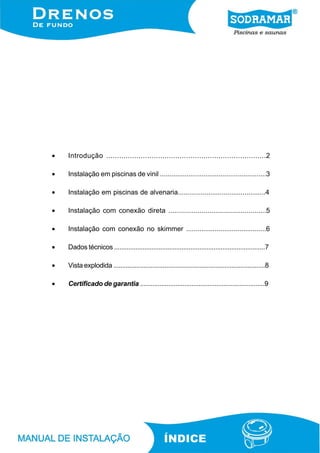

1. • Introdução ..........................................................................2
• Instalação em piscinas de vinil ........................................................3
• Instalação em piscinas de alvenaria..............................................4
• Instalação com conexão direta ..................................................5
• Instalação com conexão no skimmer ..........................................6
• Dados técnicos .....................................................................................7
• Vista explodida ......................................................................................8
• Certificado de garantia ......................................................................9
ÍNDICE

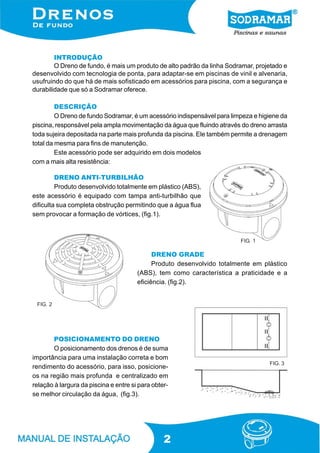

2. 2
INTRODUÇÃO
O Dreno de fundo, é mais um produto de alto padrão da linha Sodramar, projetado e
desenvolvido com tecnologia de ponta, para adaptar-se em piscinas de vinil e alvenaria,
usufruindo do que há de mais sofisticado em acessórios para piscina, com a segurança e
durabilidade que só a Sodramar oferece.
DESCRIÇÃO
O Dreno de fundo Sodramar, é um acessório indispensável para limpeza e higiene da
piscina, responsável pela ampla movimentação da água que fluindo através do dreno arrasta
toda sujeira depositada na parte mais profunda da piscina. Ele também permite a drenagem
total da mesma para fins de manutenção.
Este acessório pode ser adquirido em dois modelos
com a mais alta resistência:
DRENO GRADE
Produto desenvolvido totalmente em plástico
(ABS), tem como característica a praticidade e a
eficiência. (fig.2).
DRENO ANTI-TURBILHÃO
Produto desenvolvido totalmente em plástico (ABS),
este acessório é equipado com tampa anti-turbilhão que
dificulta sua completa obstrução permitindo que a água flua
sem provocar a formação de vórtices, (fig.1).
POSICIONAMENTO DO DRENO
O posicionamento dos drenos é de suma
importância para uma instalação correta e bom
rendimento do acessório, para isso, posicione-
os na região mais profunda e centralizado em
relação à largura da piscina e entre si para obter-
se melhor circulação da água, (fig.3).
FIG. 1
FIG. 2
FIG. 3

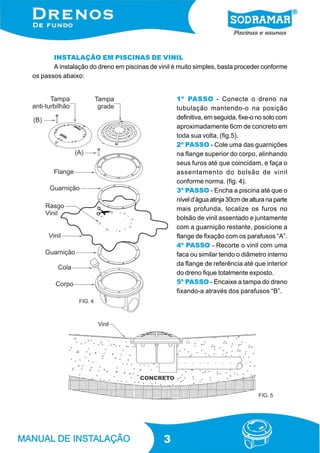

3. 3
INSTALAÇÃO EM PISCINAS DE VINIL
A instalação do dreno em piscinas de vinil é muito simples, basta proceder conforme
os passos abaixo:
1º PASSO - Conecte o dreno na
tubulação mantendo-o na posição
definitiva, em seguida, fixe-o no solo com
aproximadamente 6cm de concreto em
toda sua volta, (fig.5).
2º PASSO - Cole uma das guarnições
na flange superior do corpo, alinhando
seus furos até que coincidam, e faça o
assentamento do bolsão de vinil
conforme norma. (fig. 4).
3º PASSO - Encha a piscina até que o
níveld’águaatinja30cmdealturanaparte
mais profunda, localize os furos no
bolsão de vinil assentado e juntamente
com a guarnição restante, posicione a
flange de fixação com os parafusos “A”.
4º PASSO - Recorte o vinil com uma
faca ou similar tendo o diâmetro interno
da flange de referência até que interior
do dreno fique totalmente exposto.
5º PASSO - Encaixe a tampa do dreno
fixando-a através dos parafusos “B”.
FIG. 4
FIG. 5

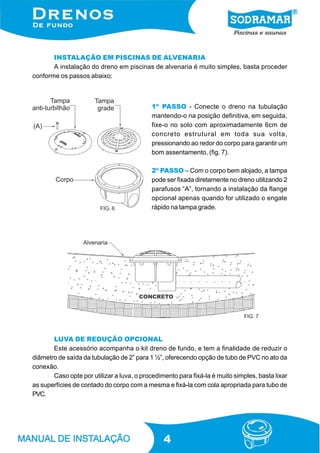

4. 4
INSTALAÇÃO EM PISCINAS DE ALVENARIA
A instalação do dreno em piscinas de alvenaria é muito simples, basta proceder
conforme os passos abaixo:
1º PASSO - Conecte o dreno na tubulação
mantendo-o na posição definitiva, em seguida,
fixe-o no solo com aproximadamente 6cm de
concreto estrutural em toda sua volta,
pressionando ao redor do corpo para garantir um
bom assentamento, (fig. 7).
2º PASSO – Com o corpo bem alojado, a tampa
pode ser fixada diretamente no dreno utilizando 2
parafusos “A”, tornando a instalação da flange
opcional apenas quando for utilizado o engate
rápido na tampa grade.
LUVA DE REDUÇÃO OPCIONAL
Este acessório acompanha o kit dreno de fundo, e tem a finalidade de reduzir o
diâmetro de saída da tubulação de 2” para 1 ½”, oferecendo opção de tubo de PVC no ato da
conexão.
Caso opte por utilizar a luva, o procedimento para fixá-la é muito simples, basta lixar
as superfícies de contado do corpo com a mesma e fixá-la com cola apropriada para tubo de
PVC.
FIG. 6
FIG. 7

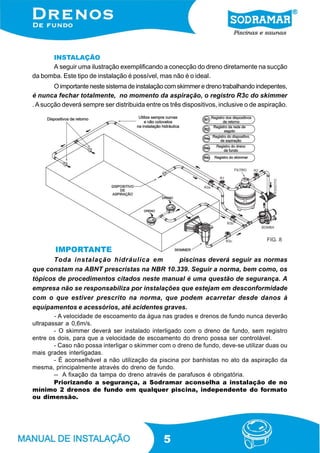

5. 5
INSTALAÇÃO
A seguir uma ilustração exemplificando a conecção do dreno diretamente na sucção
da bomba. Este tipo de instalação é possível, mas não é o ideal.
Oimportantenestesistemadeinstalaçãocomskimmeredrenotrabalhandoindepentes,
é nunca fechar totalmente, no momento da aspiração, o registro R3c do skimmer
.Asucção deverá sempre ser distribuida entre os três dispositivos, inclusive o de aspiração.
FIG. 8
IMPORTANTE
Toda instalação hidráulica em piscinas deverá seguir as normas
que constam na ABNT prescristas na NBR 10.339. Seguir a norma, bem como, os
tópicos de procedimentos citados neste manual é uma questão de segurança. A
empresa não se responsabiliza por instalações que estejam em desconformidade
com o que estiver prescrito na norma, que podem acarretar desde danos à
equipamentos e acessórios, até acidentes graves.
- A velocidade de escoamento da água nas grades e drenos de fundo nunca deverão
ultrapassar a 0,6m/s.
- O skimmer deverá ser instalado interligado com o dreno de fundo, sem registro
entre os dois, para que a velocidade de escoamento do dreno possa ser controlável.
- Caso não possa interligar o skimmer com o dreno de fundo, deve-se utilizar duas ou
mais grades interligadas.
- É aconselhável a não utilização da piscina por banhistas no ato da aspiração da
mesma, principalmente através do dreno de fundo.
-- A fixação da tampa do dreno através de parafusos é obrigatória.
Priorizando a segurança, a Sodramar aconselha a instalação de no
mínimo 2 drenos de fundo em qualquer piscina, independente do formato
ou dimensão.

6. 6

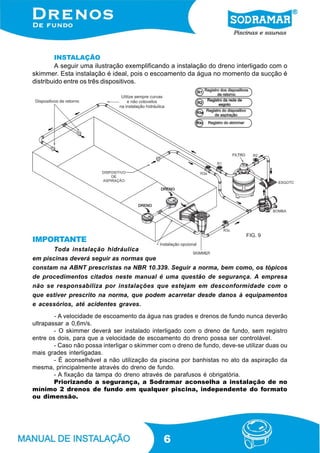

INSTALAÇÃO
A seguir uma ilustração exemplificando a instalação do dreno interligado com o
skimmer. Esta instalação é ideal, pois o escoamento da água no momento da sucção é
distribuido entre os três dispositivos.
- A velocidade de escoamento da água nas grades e drenos de fundo nunca deverão
ultrapassar a 0,6m/s.
- O skimmer deverá ser instalado interligado com o dreno de fundo, sem registro
entre os dois, para que a velocidade de escoamento do dreno possa ser controlável.
- Caso não possa interligar o skimmer com o dreno de fundo, deve-se utilizar duas ou
mais grades interligadas.
- É aconselhável a não utilização da piscina por banhistas no ato da aspiração da
mesma, principalmente através do dreno de fundo.
- A fixação da tampa do dreno através de parafusos é obrigatória.
Priorizando a segurança, a Sodramar aconselha a instalação de no
mínimo 2 drenos de fundo em qualquer piscina, independente do formato
ou dimensão.
IMPORTANTE
Toda instalação hidráulica
em piscinas deverá seguir as normas que
constam na ABNT prescristas na NBR 10.339. Seguir a norma, bem como, os tópicos
de procedimentos citados neste manual é uma questão de segurança. A empresa
não se responsabiliza por instalações que estejam em desconformidade com o
que estiver prescrito na norma, que podem acarretar desde danos à equipamentos
e acessórios, até acidentes graves.
FIG. 9

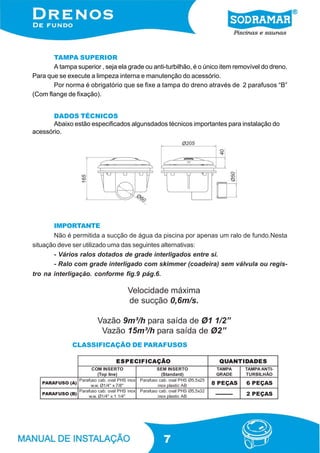

7. 7
CLASSIFICAÇÃO DE PARAFUSOS
DADOS TÉCNICOS
Abaixo estão especificados algunsdados técnicos importantes para instalação do
acessório.
Velocidade máxima
de sucção 0,6m/s.
Vazão 9m³/h para saída de Ø1 1/2”
Vazão 15m³/h para saída de Ø2”
IMPORTANTE
Não é permitida a sucção de água da piscina por apenas um ralo de fundo.Nesta
situação deve ser utilizado uma das seguintes alternativas:
- Vários ralos dotados de grade interligados entre si.
- Ralo com grade interligado com skimmer (coadeira) sem válvula ou regis-
tro na interligação. conforme fig.9 pág.6.
TAMPA SUPERIOR
A tampa superior , seja ela grade ou anti-turbilhão, é o único item removível do dreno.
Para que se execute a limpeza interna e manutenção do acessório.
Por norma é obrigatório que se fixe a tampa do dreno através de 2 parafusos “B”
(Com flange de fixação).
OÃÇACIFICEPSE OÃÇACIFICEPSE OÃÇACIFICEPSE OÃÇACIFICEPSE OÃÇACIFICEPSE SEDADITNAUQ SEDADITNAUQ SEDADITNAUQ SEDADITNAUQ SEDADITNAUQ
OTRESNIMOC
)enilpoT(
OTRESNIMES
)dradnatS(
APMAT
EDARG
-ITNAAPMAT
OÃHLIBRUT
)A(OSUFARAP
xoniSHPlavo.bacosufaraP
"8/7x"4/1Ø.w.w
52x5,5ØSHPlavo.bacosufaraP
BAcitsalpxoni SAÇEP8 SAÇEP6
)B(OSUFARAP
xoniSHPlavo.bacosufaraP
"4/11x"4/1Ø.w.w
23x5,5ØSHPlavo.bacosufaraP
BAcitsalpxoni ---------- SAÇEP2

8. 8

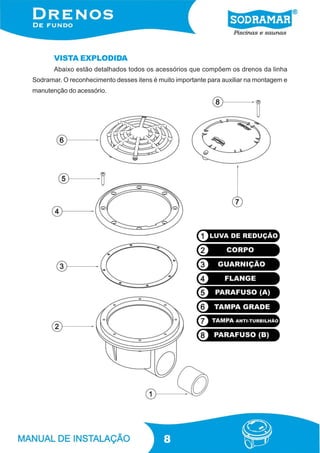

VISTA EXPLODIDA
Abaixo estão detalhados todos os acessórios que compõem os drenos da linha
Sodramar. O reconhecimento desses itens é muito importante para auxiliar na montagem e
manutenção do acessório.

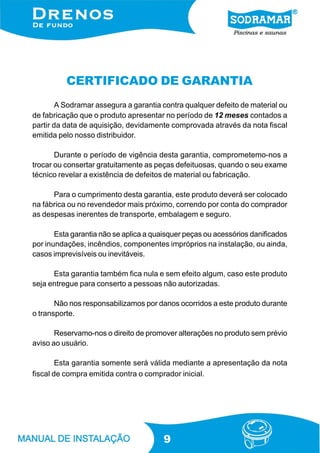

9. 9
CERTIFICADO DE GARANTIA
A Sodramar assegura a garantia contra qualquer defeito de material ou
de fabricação que o produto apresentar no período de 12 meses contados a
partir da data de aquisição, devidamente comprovada através da nota fiscal
emitida pelo nosso distribuidor.
Durante o período de vigência desta garantia, comprometemo-nos a
trocar ou consertar gratuitamente as peças defeituosas, quando o seu exame
técnico revelar a existência de defeitos de material ou fabricação.
Para o cumprimento desta garantia, este produto deverá ser colocado
na fábrica ou no revendedor mais próximo, correndo por conta do comprador
as despesas inerentes de transporte, embalagem e seguro.
Esta garantia não se aplica a quaisquer peças ou acessórios danificados
por inundações, incêndios, componentes impróprios na instalação, ou ainda,
casos imprevisíveis ou inevitáveis.
Esta garantia também fica nula e sem efeito algum, caso este produto
seja entregue para conserto a pessoas não autorizadas.
Não nos responsabilizamos por danos ocorridos a este produto durante
o transporte.
Reservamo-nos o direito de promover alterações no produto sem prévio
aviso ao usuário.
Esta garantia somente será válida mediante a apresentação da nota
fiscal de compra emitida contra o comprador inicial.

11. ED 07/06
