1. TAMPAS DO CHASSI
CH125 INFORMAÇÕES GERAIS

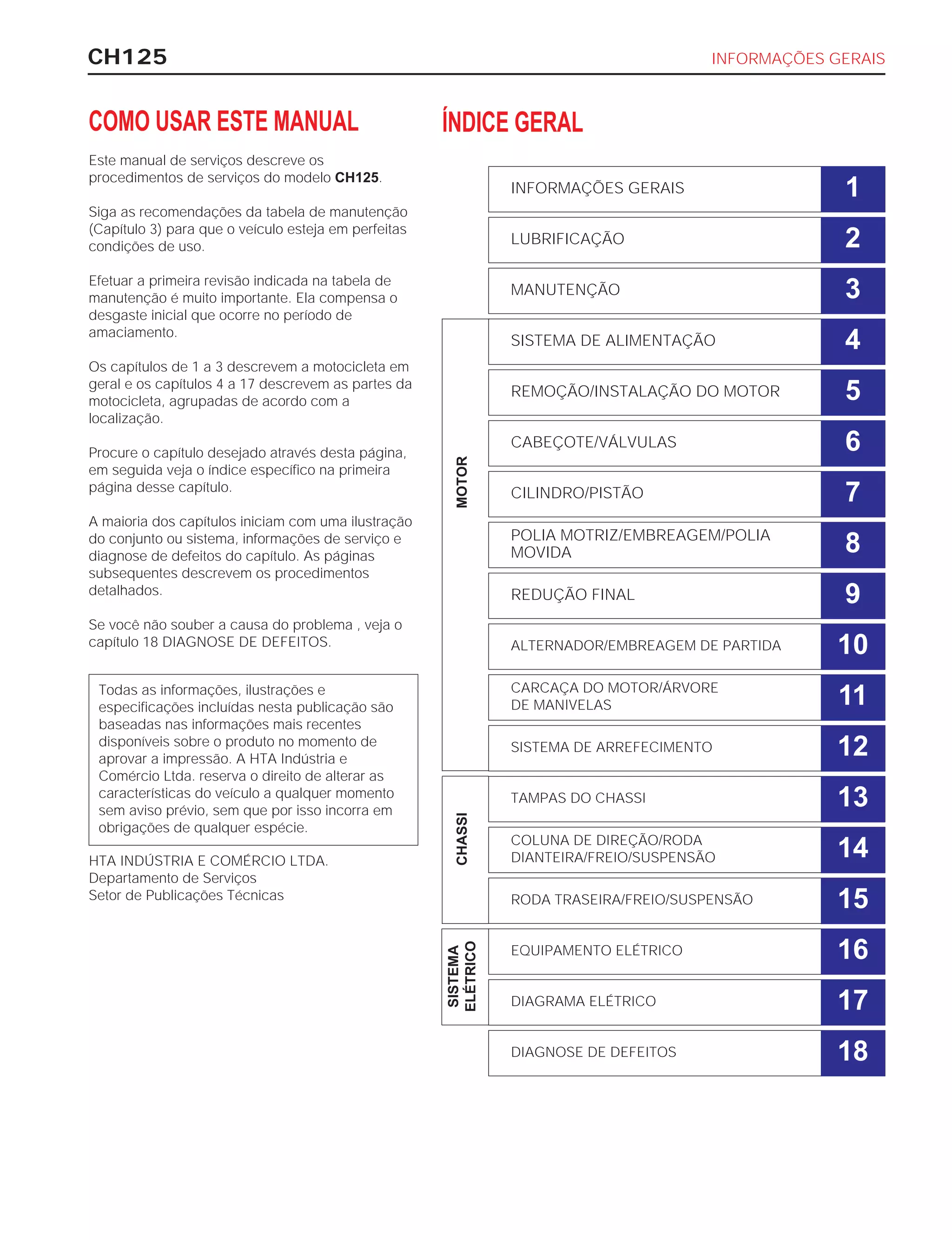

COMO USAR ESTE MANUAL
Este manual de serviços descreve os
procedimentos de serviços do modelo CH125.
Siga as recomendações da tabela de manutenção
(Capítulo 3) para que o veículo esteja em perfeitas
condições de uso.
Efetuar a primeira revisão indicada na tabela de
manutenção é muito importante. Ela compensa o
desgaste inicial que ocorre no período de
amaciamento.
Os capítulos de 1 a 3 descrevem a motocicleta em
geral e os capítulos 4 a 17 descrevem as partes da
motocicleta, agrupadas de acordo com a
localização.
Procure o capítulo desejado através desta página,
em seguida veja o índice específico na primeira
página desse capítulo.
A maioria dos capítulos iniciam com uma ilustração
do conjunto ou sistema, informações de serviço e
diagnose de defeitos do capítulo. As páginas
subsequentes descrevem os procedimentos
detalhados.
Se você não souber a causa do problema , veja o
capítulo 18 DIAGNOSE DE DEFEITOS.
HTA INDÚSTRIA E COMÉRCIO LTDA.
Departamento de Serviços
Setor de Publicações Técnicas
Todas as informações, ilustrações e
especificações incluídas nesta publicação são
baseadas nas informações mais recentes
disponíveis sobre o produto no momento de
aprovar a impressão. A HTA Indústria e
Comércio Ltda. reserva o direito de alterar as
características do veículo a qualquer momento
sem aviso prévio, sem que por isso incorra em
obrigações de qualquer espécie.
ÍNDICE GERAL
INFORMAÇÕES GERAIS 1
LUBRIFICAÇÃO 2
MANUTENÇÃO 3
SISTEMA DE ALIMENTAÇÃO 4
REMOÇÃO/INSTALAÇÃO DO MOTOR 5
CABEÇOTE/VÁLVULAS 6
CILINDRO/PISTÃO 7
POLIA MOTRIZ/EMBREAGEM/POLIA
MOVIDA 8
REDUÇÃO FINAL 9
ALTERNADOR/EMBREAGEM DE PARTIDA 10
CARCAÇA DO MOTOR/ÁRVORE
DE MANIVELAS 11
SISTEMA DE ARREFECIMENTO 12
13
COLUNA DE DIREÇÃO/RODA
DIANTEIRA/FREIO/SUSPENSÃO 14
RODA TRASEIRA/FREIO/SUSPENSÃO 15
EQUIPAMENTO ELÉTRICO 16
DIAGRAMA ELÉTRICO 17
DIAGNOSE DE DEFEITOS
SISTEMA
ELÉTRICO
CHASSIMOTOR
18

2. CH125INFORMAÇÕES GERAIS

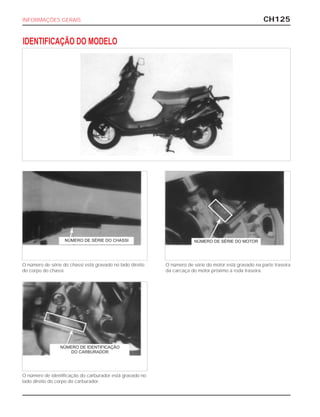

IDENTIFICAÇÃO DO MODELO
O número de série do chassi está gravado no lado direito
do corpo do chassi.
O número de série do motor está gravado na parte traseira
da carcaça do motor próximo a roda traseira.
O número de identificação do carburador está gravado no
lado direito do corpo do carburador.
NÚMERO DE SÉRIE DO CHASSI NÚMERO DE SÉRIE DO MOTOR
NÚMERO DE IDENTIFICAÇÃO
DO CARBURADOR

3. SIMBOLOGIA
Estes símbolos são utilizados neste manual para dar destaque especial à seqüência de operação, cuidados especiais, etc.
NOTA: Indicações importantes para um serviço seguro e
perfeito.
APLICAR ÓLEO:
ATENÇÃO
Perigo de danos ao veículo.APLICAR GRAXA:
c
Perigo de danos pessoais além de danos ao veículo.

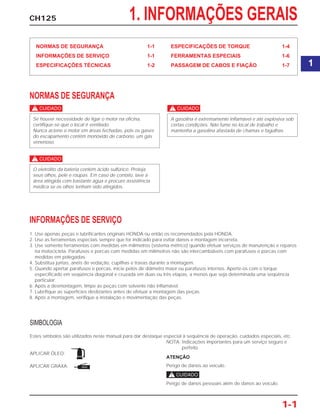

CH125 1. INFORMAÇÕES GERAIS
NORMAS DE SEGURANÇA 1-1
INFORMAÇÕES DE SERVIÇO 1-1
ESPECIFICAÇÕES TÉCNICAS 1-2
ESPECIFICAÇÕES DE TORQUE 1-4
FERRAMENTAS ESPECIAIS 1-6

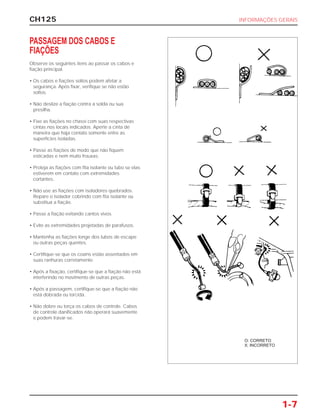

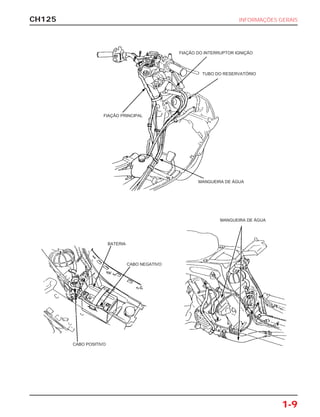

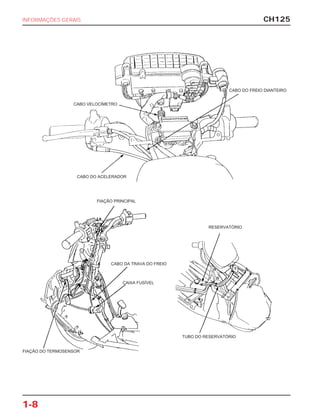

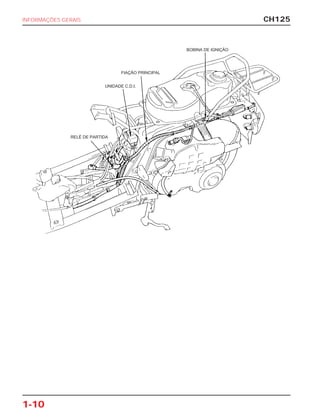

PASSAGEM DE CABOS E FIAÇÃO 1-7
NORMAS DE SEGURANÇA
c
c
c
A gasolina é extremamente inflamável e até explosiva sob
certas condições. Não fume no local de trabalho e
mantenha a gasolina afastada de chamas e fagulhas.
O eletrólito da bateria contém ácido sulfúrico. Proteja
seus olhos, pele e roupas. Em caso de contato, lave a
área atingida com bastante água e procure assistência
médica se os olhos tenham sido atingidos.
Se houver necessidade de ligar o motor na oficina,
certifique-se que o local é ventilado.
Nunca acione o motor em áreas fechadas, pois os gases
do escapamento contêm monóxido de carbono, um gás
venenoso.
INFORMAÇÕES DE SERVIÇO
1. Use apenas peças e lubrificantes originais HONDA ou então os recomendados pela HONDA.
2. Use as ferramentas especiais sempre que for indicado para evitar danos e montagem incorreta.
3. Use somente ferramentas com medidas em milímetros (sistema métrico) quando efetuar serviços de manutenção e reparos
na motocicleta. Parafusos e porcas com medidas em milímetros não são intercambiáveis com parafusos e porcas com
medidas em polegadas.
4. Substitua juntas, anéis de vedação, cupilhas e travas durante a montagem.
5. Quando apertar parafusos e porcas, inicie pelos de diâmetro maior ou parafusos internos. Aperte-os com o torque
especificado em seqüência diagonal e cruzada em duas ou três etapas, a menos que seja determinada uma seqüência
particular.
6. Após a desmontagem, limpe as peças com solvente não inflamável.
7. Lubrifique as superfícies deslizantes antes de efetuar a montagem das peças.
8. Após a montagem, verifique a instalação e movimentação das peças.
1-1
1
ÓLEO
GRAXA

4. CH125INFORMAÇÕES GERAIS
1-2

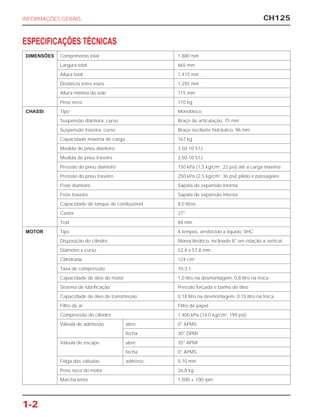

DIMENSÕES Comprimento total 1.880 mm
Largura total 665 mm
Altura total 1.415 mm
Distância entre eixos 1.255 mm
Altura mínima do solo 115 mm
Peso seco 110 kg
CHASSI Tipo Monobloco
Suspensão dianteira, curso Braço de articulação, 75 mm
Suspensão traseira, curso Braço oscilante hidráulico, 96 mm
Capacidade máxima de carga 167 kg
Medida do pneu dianteiro 3.50-10 51J
Medida do pneu traseiro 3.50-10 51J
Pressão do pneu dianteiro 150 kPa (1,5 kg/cm2
; 22 psi) até a carga máxima
Pressão do pneu traseiro 250 kPa (2,5 kg/cm2
; 36 psi) piloto e passageiro
Freio dianteiro Sapata de expansão interna
Freio traseiro Sapata de expansão interna
Capacidade do tanque de combustível 8,0 litros
Caster 27°
Trail 84 mm
MOTOR Tipo 4 tempos, arrefecido a líquido, 0HC
Disposição do cilindro Monocilíndrico, inclinado 8° em relação a vertical
Diâmetro x curso 52,4 x 57,8 mm
Cilindrada 124 cm3
Taxa de compressão 10,3:1
Capacidade de óleo do motor 1,0 litro na desmontagem, 0,8 litro na troca
Sistema de lubrificação Pressão forçada e banho de óleo
Capacidade de óleo de transmissão 0,18 litro na desmontagem, 0,15 litro na troca
Filtro de ar Filtro de papel
Compressão do cilindro 1.400 kPa (14,0 kg/cm2
; 199 psi)
Válvula de admissão abre 0° APMS
fecha 30° DPMI
Válvula de escape abre 35° APMI
fecha 0° APMS
Folga das válvulas adm/esc. 0,10 mm
Peso seco do motor 26,8 kg
Marcha lenta 1.500 ± 100 rpm
ESPECIFICAÇÕES TÉCNICAS

5. CH125
1-3
INFORMAÇÕES GERAIS

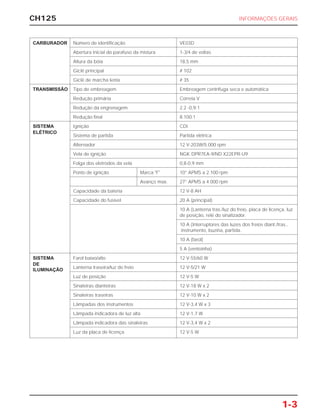

CARBURADOR Número de identificação VE03D
Abertura inicial do parafuso da mistura 1-3/4 de voltas
Altura da bóia 18,5 mm
Giclê principal # 102
Giclê de marcha lenta # 35
TRANSMISSÃO Tipo de embreagem Embreagem centrífuga seca e automática
Redução primária Correia V
Redução da engrenagem 2.2 -0,9:1
Redução final 8.100:1
SISTEMA Ignição CDI
ELÉTRICO
Sistema de partida Partida elétrica
Alternador 12 V-203W/5.000 rpm
Vela de ignição NGK DPR7EA-9/ND X22EPR-U9
Folga dos eletrodos da vela 0,8-0,9 mm
Ponto de ignição Marca "F" 10° APMS a 2.100 rpm
Avanço max. 27° APMS a 4.000 rpm
Capacidade da bateria 12 V-8 AH
Capacidade do fusível 20 A (principal)
10 A (Lanterna tras./luz do freio, placa de licença, luz
de posição, relé do sinalizador.
10 A (Interruptores das luzes dos freios diant./tras.,
instrumento, buzina, partida.
10 A (farol)
5 A (ventoinha)
SISTEMA Farol baixo/alto 12 V-55/60 W
DE
Lanterna traseira/luz do freio 12 V-5/21 W
ILUMINAÇÃO
Luz de posição 12 V-5 W
Sinaleiras dianteiras 12 V-18 W x 2
Sinaleiras traseiras 12 V-10 W x 2
Lâmpadas dos instrumentos 12 V-3,4 W x 3
Lâmpada indicadora de luz alta 12 V-1,7 W
Lâmpada indicadora das sinaleiras 12 V-3,4 W x 2
Luz da placa de licença 12 V-5 W

6. CH125
1-4
INFORMAÇÕES GERAIS

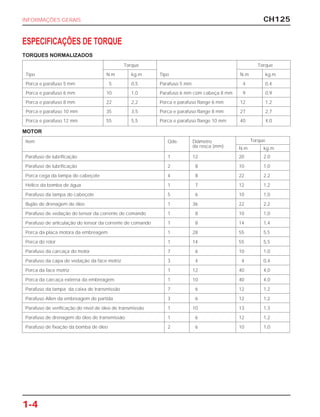

ESPECIFICAÇÕES DE TORQUE
TORQUES NORMALIZADOS
MOTOR
Torque Torque
Tipo N.m kg.m Tipo N.m kg.m
Porca e parafuso 5 mm 5 0,5 Parafuso 5 mm 4 0,4
Porca e parafuso 6 mm 10 1,0 Parafuso 6 mm com cabeça 8 mm 9 0,9
Porca e parafuso 8 mm 22 2,2 Porca e parafuso flange 6 mm 12 1,2
Porca e parafuso 10 mm 35 3,5 Porca e parafuso flange 8 mm 27 2,7
Porca e parafuso 12 mm 55 5,5 Porca e parafuso flange 10 mm 40 4,0
Item Qde. Diâmetro Torque
da rosca (mm) N.m kg.m
Parafuso de lubrificação 1 12 20 2,0
Parafuso de lubrificação 2 8 10 1,0
Porca cega da tampa do cabeçote 4 8 22 2,2
Hélice da bomba de água 1 7 12 1,2
Parafuso da tampa do cabeçote 5 6 10 1,0
Bujão de drenagem de óleo 1 36 22 2,2
Parafuso de vedação do tensor da corrente de comando 1 8 10 1,0
Parafuso de articulação do tensor da corrente de comando 1 8 14 1,4
Porca da placa motora da embreagem 1 28 55 5,5
Porca do rotor 1 14 55 5,5
Parafuso da carcaça do motor 7 6 10 1,0
Parafuso da capa de vedação da face motriz 3 4 4 0,4
Porca da face motriz 1 12 40 4,0
Porca da carcaça externa da embreagem 1 10 40 4,0
Parafuso da tampa da caixa de transmissão 7 6 12 1,2
Parafuso Allen da embreagem de partida 3 6 12 1,2
Parafuso de verificação do nível de óleo de transmissão 1 10 13 1,3
Parafuso de drenagem do óleo de transmissão 1 6 12 1,2
Parafuso de fixação da bomba de óleo 2 6 10 1,0

7. CH125 INFORMAÇÕES GERAIS
1-5

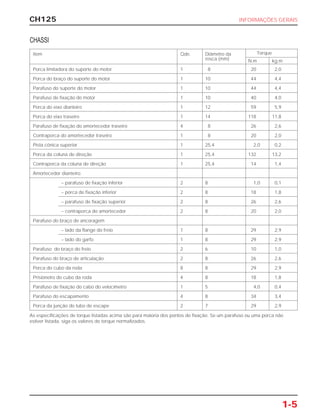

Item Qde. Diâmetro da Torque
rosca (mm) N.m kg.m
Porca limitadora do suporte do motor 1 8 20 2,0
Porca do braço do suporte do motor 1 10 44 4,4
Parafuso do suporte do motor 1 10 44 4,4
Parafuso de fixação do motor 1 10 40 4,0
Porca do eixo dianteiro 1 12 59 5,9
Porca do eixo traseiro 1 14 118 11,8
Parafuso de fixação do amortecedor traseiro 4 8 26 2,6
Contraporca do amortecedor traseiro 1 8 20 2,0
Pista cônica superior 1 25,4 2,0 0,2
Porca da coluna de direção 1 25,4 132 13,2
Contraporca da coluna de direção 1 25,4 14 1,4
Amortecedor dianteiro:
– parafuso de fixação inferior 2 8 1,0 0,1
– porca de fixação inferior 2 8 18 1,8
– parafuso de fixação superior 2 8 26 2,6
– contraporca do amortecedor 2 8 20 2,0
Parafuso do braço de ancoragem
– lado da flange do freio 1 8 29 2,9
– lado do garfo 1 8 29 2,9
Parafuso do braço do freio 2 6 10 1,0
Parafuso do braço de articulação 2 8 26 2,6
Porca do cubo da roda 8 8 29 2,9
Prisioneiro do cubo da roda 4 8 18 1,8
Parafuso de fixação do cabo do velocímetro 1 5 4,0 0,4
Parafuso do escapamento 4 8 34 3,4
Porca da junção do tubo de escape 2 7 29 2,9
CHASSI
As especificações de torque listadas acima são para maioria dos pontos de fixação. Se um parafuso ou uma porca não
estiver listada, siga os valores de torque normalizados.

8. CH125
1-6
INFORMAÇÕES GERAIS

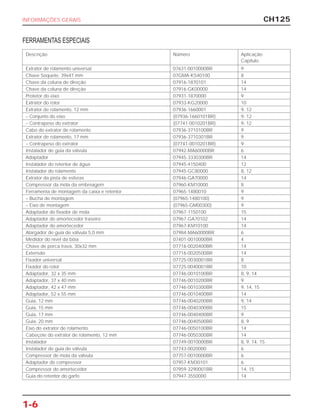

Descrição Número Aplicação
Capítulo
Extrator de rolamento universal 07631-0010000BR 9
Chave Soquete, 39x41 mm 07GMA-KS40100 8
Chave da coluna de direção 07916-1870101 14
Chave da coluna de direção 07916-GK00000 14
Protetor do eixo 07931-1870000 9
Extrator do rotor 07933-KG20000 10
Extrator de rolamento, 12 mm 07936-1660001 9, 12
– Conjunto do eixo (07936-1660101BR) 9, 12
– Contrapeso do extrator (07741-0010201BR) 9, 12
Cabo do extrator de rolamento 07936-3710100BR 9
Extrator de rolamento, 17 mm 07936-3710301BR 9
– Contrapeso do extrator (07741-0010201BR) 9
Instalador de guia da válvula 07942-MA60000BR 6
Adaptador 07945-3330300BR 14
Instalador do retentor de água 07945-4150400 12
Instalador do rolamento 07945-GC80000 8, 12
Extrator da pista de esferas 07946-GA70000 14
Compressor da mola da embreagem 07960-KM10000 8
Ferramenta de montagem da caixa e retentor 07965-1480010 9
– Bucha de montagem (07965-1480100) 9
– Eixo de montagem (07965-GM00300) 9
Adaptador do fixador de mola 07967-1150100 15
Adaptador do amortecedor traseiro 07967-GA70102 14
Adaptador do amortecedor 07967-KM10100 14
Alargador de guia de válvula 5,0 mm 07984-MA60000BR 6
Medidor do nível da bóia 07401-0010000BR 4
Chave de porca trava, 30x32 mm 07716-0020400BR 14
Extensão 07716-0020500BR 14
Fixador universal 07725-0030001BR 8
Fixador do rotor 07725-0040001BR 10
Adaptador, 32 x 35 mm 07746-0010100BR 8, 9, 14
Adaptador, 37 x 40 mm 07746-0010200BR 9
Adaptador, 42 x 47 mm 07746-0010300BR 9, 14, 15
Adaptador, 52 x 55 mm 07746-0010400BR 14
Guia, 12 mm 07746-0040200BR 9, 14
Guia, 15 mm 07746-0040300BR 15
Guia, 17 mm 07746-0040400BR 9
Guia, 20 mm 07746-0040500BR 8, 9
Eixo do extrator de rolamento 07746-0050100BR 14
Cabeçote do extrator de rolamento, 12 mm 07746-0050300BR 14
Instalador 07749-0010000BR 8, 9, 14, 15
Instalador de guia de válvula 07743-0020000 6
Compressor de mola da válvula 07757-0010000BR 6
Adaptador do compressor 07957-KM30101 6
Compressor do amortecedor 07959-3290001BR 14, 15
Guia do retentor do garfo 07947-3550000 14
FERRAMENTAS ESPECIAIS

9. CH125 INFORMAÇÕES GERAIS
1-7
PASSAGEM DOS CABOS E
FIAÇÕES
Observe os seguintes ítens ao passar os cabos e
fiação principal.
• Os cabos e fiações soltos podem afetar a
segurança. Após fixar, verifique se não estão
soltos.
• Não deslize a fiação contra a solda ou sua
presilha.
• Fixe as fiações no chassi com suas respectivas
cintas nos locais indicados. Aperte a cinta de
maneira que haja contato somente entre as
superfícies isoladas.
• Passe as fiações de modo que não fiquem
esticadas e nem muito frouxas.
• Proteja as fiações com fita isolante ou tubo se elas
estiverem em contato com extremidades
cortantes.
• Não use as fiações com isoladores quebrados.
Repare o isolador cobrindo com fita isolante ou
substitua a fiação.
• Passe a fiação evitando cantos vivos.
• Evite as extremidades projetadas de parafusos.
• Mantenha as fiações longe dos tubos de escape
ou outras peças quentes.
• Certifique-se que os coxins estão assentados em
suas ranhuras corretamente.
• Após a fixação, certifique-se que a fiação não está
interferindo no movimento de outras peças.
• Após a passagem, certifique-se que a fiação não
está dobrada ou torcida.
• Não dobre ou torça os cabos de controle. Cabos
de controle danificados não operará suavemente
e podem travar-se.
O: CORRETO
X: INCORRETO

10. CH125
1-8
INFORMAÇÕES GERAIS
CABO DO FREIO DIANTEIRO
CABO DO ACELERADOR
FIAÇÃO PRINCIPAL
CABO DA TRAVA DO FREIO
CAIXA FUSÍVEL
RESERVATÓRIO
TUBO DO RESERVATÓRIO
FIAÇÃO DO TERMOSENSOR
CABO VELOCÍMETRO

11. CH125 INFORMAÇÕES GERAIS
1-9
MANGUEIRA DE ÁGUA
FIAÇÃO DO INTERRUPTOR IGNIÇÃO
TUBO DO RESERVATÓRIO
FIAÇÃO PRINCIPAL
MANGUEIRA DE ÁGUA
CABO NEGATIVO
BATERIA
CABO POSITIVO

12. CH125
1-10
INFORMAÇÕES GERAIS
BOBINA DE IGNIÇÃO
FIAÇÃO PRINCIPAL
UNIDADE C.D.I.
RELÉ DE PARTIDA

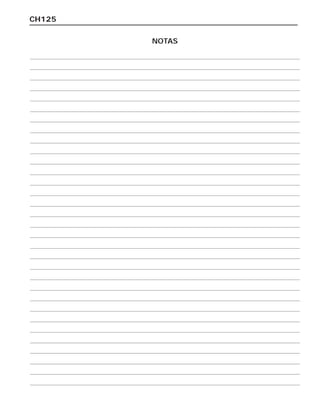

13. CH125
NOTAS
