O documento fornece instruções para serviços de transmissão, árvore de manivelas e pedal de partida de uma motocicleta CBX 150. Inclui informações sobre diagnóstico de defeitos, separação das carcaças do motor, desmontagem e inspeção dos componentes, especificações técnicas e ferramentas especiais necessárias.
Manual de serviço cbx750 f (1990) transmisThiago Huari
Este documento fornece instruções para a manutenção da transmissão de uma motocicleta. Ele inclui especificações técnicas, procedimentos de desmontagem e montagem, além de informações sobre diagnóstico de defeitos.
Manual de serviço c 100 dream - 00 x6b-gn5-710 rodatrasThiago Huari
O documento fornece especificações e instruções de serviço para roda traseira, freio traseiro e suspensão de uma motocicleta. Ele lista valores corretos e limites de uso para componentes como eixo traseiro, roda traseira e amortecedor traseiro. Também fornece instruções para inspeção, remoção, montagem e diagnóstico de defeitos desses itens.
Manual de serviço xlx350 r 00x6b-kv2-603 rodatrasThiago Huari
Este documento fornece especificações e instruções de serviço para a roda traseira, freio e suspensão de uma motocicleta. Inclui informações sobre inspeção e substituição de componentes como rolamentos, amortecedores e articulações, além de torques de fixação recomendados.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 cabe...Thiago Huari
Este documento fornece instruções sobre serviços no cabeçote, válvulas e árvore de comando de um motor C-100 BIZ. Inclui informações sobre diagnóstico de defeitos, especificações técnicas, remoção e inspeção de componentes como cabeçote, válvulas e árvore de comando.
Manual de serviço c 100 dream - 00 x6b-gn5-710 cilindroThiago Huari
Este capítulo descreve os procedimentos para inspeção, remoção e instalação do cilindro e pistão da motocicleta Honda C 100 Dream. Inclui especificações técnicas, diagnóstico de defeitos, etapas para remoção e instalação dos componentes e instruções gerais.
Manual serviço c 100 biz - 00 x6b-gce-761 embreageThiago Huari
Este documento fornece instruções para serviços de remoção e instalação da embreagem e sistema de câmbio de um veículo C-100 BIZ, incluindo especificações de torque, ferramentas necessárias e procedimentos de diagnóstico, desmontagem, inspeção e montagem.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) manivelaThiago Huari
O documento fornece especificações e instruções para serviços relacionados à árvore de manivelas, transmissão e conjunto de partida de uma motocicleta CG125, incluindo a separação das carcaças do motor, inspeção dos componentes, substituição de rolamentos e montagem.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 remo...Thiago Huari
O documento fornece instruções para remoção e instalação do motor de uma motocicleta. Ele descreve os componentes que precisam ser removidos e a ordem correta para remover e instalar o motor, além de fornecer especificações técnicas e valores de torque necessários.
Manual de serviço cbx750 f (1990) transmisThiago Huari
Este documento fornece instruções para a manutenção da transmissão de uma motocicleta. Ele inclui especificações técnicas, procedimentos de desmontagem e montagem, além de informações sobre diagnóstico de defeitos.
Manual de serviço c 100 dream - 00 x6b-gn5-710 rodatrasThiago Huari
O documento fornece especificações e instruções de serviço para roda traseira, freio traseiro e suspensão de uma motocicleta. Ele lista valores corretos e limites de uso para componentes como eixo traseiro, roda traseira e amortecedor traseiro. Também fornece instruções para inspeção, remoção, montagem e diagnóstico de defeitos desses itens.
Manual de serviço xlx350 r 00x6b-kv2-603 rodatrasThiago Huari
Este documento fornece especificações e instruções de serviço para a roda traseira, freio e suspensão de uma motocicleta. Inclui informações sobre inspeção e substituição de componentes como rolamentos, amortecedores e articulações, além de torques de fixação recomendados.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 cabe...Thiago Huari
Este documento fornece instruções sobre serviços no cabeçote, válvulas e árvore de comando de um motor C-100 BIZ. Inclui informações sobre diagnóstico de defeitos, especificações técnicas, remoção e inspeção de componentes como cabeçote, válvulas e árvore de comando.
Manual de serviço c 100 dream - 00 x6b-gn5-710 cilindroThiago Huari
Este capítulo descreve os procedimentos para inspeção, remoção e instalação do cilindro e pistão da motocicleta Honda C 100 Dream. Inclui especificações técnicas, diagnóstico de defeitos, etapas para remoção e instalação dos componentes e instruções gerais.
Manual serviço c 100 biz - 00 x6b-gce-761 embreageThiago Huari
Este documento fornece instruções para serviços de remoção e instalação da embreagem e sistema de câmbio de um veículo C-100 BIZ, incluindo especificações de torque, ferramentas necessárias e procedimentos de diagnóstico, desmontagem, inspeção e montagem.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) manivelaThiago Huari
O documento fornece especificações e instruções para serviços relacionados à árvore de manivelas, transmissão e conjunto de partida de uma motocicleta CG125, incluindo a separação das carcaças do motor, inspeção dos componentes, substituição de rolamentos e montagem.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 remo...Thiago Huari
O documento fornece instruções para remoção e instalação do motor de uma motocicleta. Ele descreve os componentes que precisam ser removidos e a ordem correta para remover e instalar o motor, além de fornecer especificações técnicas e valores de torque necessários.
Manual serviço biz125 ks es 00 x6b-kss-001 arvore-manivelasThiago Huari
Este documento fornece instruções para serviços na árvore de manivelas, transmissão e conjunto de partida de uma motocicleta, incluindo separação da carcaça do motor, remoção e inspeção de componentes, especificações, ferramentas especiais e diagnóstico de defeitos.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 sist...Thiago Huari
O documento fornece instruções para serviços no sistema de combustível, incluindo diagnose de defeitos, remoção e instalação do carburador, desmontagem e montagem do carburador, ajuste do nível da bóia e especificações técnicas.
Manaul de serviço cbr600 f(3) (2001~) transmisThiago Huari
Este documento fornece instruções para separar e montar a carcaça do motor de uma motocicleta, além de especificações e procedimentos para inspeção e substituição de componentes da transmissão. Detalha os passos para remover a carcaça do motor, o garfo seletor, o tambor seletor e componentes da transmissão, além dos procedimentos e especificações para inspeção e montagem.
Manual serviço biz125 ks es 00 x6b-kss-001 chassiThiago Huari
O documento fornece instruções sobre a remoção e instalação de componentes do chassi e do sistema de escapamento de uma motocicleta. Detalha os procedimentos para tampas, carenagens, pára-lamas e tubo de escapamento, enfatizando a importância de substituir juntas e apertar fixadores corretamente para evitar vazamentos.
Manual de serviço cb450 e cb450 custom (1983) ms443831 p manivelaThiago Huari
Este documento fornece instruções para a remoção, inspeção e instalação da árvore de manivelas, balanceiros, bielas e componentes relacionados. Inclui especificações de serviço, limites de uso, diagramas e etapas de trabalho detalhadas.
Manaul de serviço ms cbx250 (2001) alimentacaoThiago Huari
O documento descreve o sistema de alimentação do motor CBX250, incluindo especificações, diagnóstico de defeitos, procedimentos de remoção e instalação do carburador e suas peças, e limpeza do carburador.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 manu...Thiago Huari
O documento fornece instruções de manutenção para os modelos C-100 BIZ, C-100 BIZ-ES e C-100 BIZ+, incluindo:
1) Uma tabela de manutenção com itens e períodos de manutenção recomendados;
2) Instruções para serviços como troca de óleo, limpeza de filtros, ajuste das válvulas e regulagem do carburador;
3) Especificações técnicas como folgas, torques de aperto e ferramentas necessárias.
[1] O documento fornece instruções gerais e especificações para serviços na roda traseira, freio traseiro, suspensão traseira e pedal do freio traseiro da motocicleta XR200R. [2] Inclui valores de torque recomendados para os componentes da suspensão traseira e informações sobre inspeção e montagem/desmontagem dos itens. [3] Também fornece dicas para diagnóstico de defeitos na roda traseira, suspensão e freio traseiro.
Manaul de serviço cbr600 f(2) (1998~2000) carcacaThiago Huari
O documento fornece instruções para serviço e manutenção da caixa de câmbio e carter do motor de uma motocicleta CBR600Fx, incluindo: separação da carcaça do motor, inspeção e montagem dos garfos seletores e tambor seletor, inspeção e montagem da transmissão.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 roda...Thiago Huari
Este documento fornece especificações, instruções e procedimentos de serviço para a roda dianteira, freio, suspensão e sistema de direção de motocicletas C-100 BIZ. Inclui informações sobre inspeção, diagnóstico de defeitos, remoção e instalação de componentes, além de valores de torque para os parafusos.
Manaul de serviço ms cbx250 (2001) motorThiago Huari
O documento fornece instruções para remoção e instalação do motor CBX250, incluindo valores de torque para parafusos e especificações técnicas. Ele lista os componentes que devem ser removidos antes da remoção do motor e os itens que devem ser ajustados após a instalação.
Manual de serviço cbx750 f (1990) cabecoteThiago Huari
O documento descreve os procedimentos para serviços no cabeçote e nas válvulas de um motor de motocicleta. Inclui instruções para remoção da árvore de comando, remoção do cabeçote, desmontagem e inspeção de componentes, especificações técnicas e ferramentas necessárias.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 roda...Thiago Huari
O documento fornece instruções sobre a inspeção, diagnóstico de defeitos, remoção e instalação da roda traseira, freio traseiro e suspensão traseira da motocicleta. Inclui especificações técnicas, valores de torque, ferramentas necessárias e procedimentos de serviço detalhados.
Manual de serviço nx150 (1989) mskw8891 p transmisThiago Huari
O documento fornece instruções gerais e especificações para serviços na transmissão, árvore de manivelas e pedal de partida da motocicleta Honda NX 150. Inclui uma lista de componentes a serem removidos antes da separação das carcaças do motor, especificações técnicas dos itens, ferramentas especiais necessárias e possíveis defeitos nos sistemas.
Manual de serviço xlx350 r 00x6b-kv2-603 motorThiago Huari
O documento fornece instruções para remoção e instalação do motor de uma motocicleta. Ele inclui especificações do motor, torques de fixação recomendados e etapas detalhadas para remover e instalar o motor, identificando componentes específicos em cada lado da motocicleta.
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 cilindroThiago Huari
Este documento fornece instruções para serviços no cilindro, pistão e árvore de comando de uma motocicleta. Ele inclui especificações técnicas, procedimentos para remoção e instalação de peças, e instruções para inspeção de desgaste e danos em componentes.
Manual de serviço xl125 s (1984) ms437841p embreageThiago Huari
Este documento fornece instruções para a remoção, inspeção, reparo e instalação da embreagem, bomba de óleo, rotor do filtro de óleo e seletor de marchas de uma motocicleta Honda XL125S. Inclui detalhes sobre como desmontar e montar cada componente, especificações técnicas, limites de uso e torques de aperto recomendados.
Manual de serviço shadow 750 00 x6b-meg-001 roda-traseiraThiago Huari
Este documento descreve os procedimentos de serviço para a roda traseira, freio traseiro, suspensão e pedal do freio de uma motocicleta Honda Shadow 750. Inclui instruções detalhadas sobre a remoção e instalação da roda traseira, inspeção dos componentes, valores de torque e especificações técnicas.
Manaul de serviço cbx150 aero (1988) mskw1881 p alternadThiago Huari
O documento fornece instruções sobre serviços de remoção e instalação de componentes do sistema de partida, como a engrenagem redutora da partida, alternador, gerador de pulsos e embreagem do sistema de partida da motocicleta Honda CBX 150 Aero. Inclui especificações técnicas, ferramentas necessárias, procedimentos de serviço e diagnóstico de defeitos.
Este documento fornece instruções para remoção e instalação do cilindro e pistão de uma motocicleta Honda CBX 150 Aero, incluindo especificações, limites de uso e etapas de inspeção.
Este documento fornece instruções para remoção e instalação do motor da motocicleta CBX 150 AERO. Ele inclui especificações do motor e torque de fixação, detalhes sobre componentes que precisam ser removidos e conectados, e a ordem correta para remover e instalar o motor.
Este documento fornece informações sobre diagnóstico e solução de problemas em uma motocicleta Honda CBX 150. Ele lista possíveis causas e soluções para problemas como motor não pega, falta de força do motor, mau funcionamento em baixas e altas rotações e dirigibilidade ruim. O documento orienta o técnico a inspecionar itens como combustível, ignição, válvulas, embreagem e suspensão.
Manual serviço biz125 ks es 00 x6b-kss-001 arvore-manivelasThiago Huari
Este documento fornece instruções para serviços na árvore de manivelas, transmissão e conjunto de partida de uma motocicleta, incluindo separação da carcaça do motor, remoção e inspeção de componentes, especificações, ferramentas especiais e diagnóstico de defeitos.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 sist...Thiago Huari
O documento fornece instruções para serviços no sistema de combustível, incluindo diagnose de defeitos, remoção e instalação do carburador, desmontagem e montagem do carburador, ajuste do nível da bóia e especificações técnicas.
Manaul de serviço cbr600 f(3) (2001~) transmisThiago Huari
Este documento fornece instruções para separar e montar a carcaça do motor de uma motocicleta, além de especificações e procedimentos para inspeção e substituição de componentes da transmissão. Detalha os passos para remover a carcaça do motor, o garfo seletor, o tambor seletor e componentes da transmissão, além dos procedimentos e especificações para inspeção e montagem.
Manual serviço biz125 ks es 00 x6b-kss-001 chassiThiago Huari
O documento fornece instruções sobre a remoção e instalação de componentes do chassi e do sistema de escapamento de uma motocicleta. Detalha os procedimentos para tampas, carenagens, pára-lamas e tubo de escapamento, enfatizando a importância de substituir juntas e apertar fixadores corretamente para evitar vazamentos.
Manual de serviço cb450 e cb450 custom (1983) ms443831 p manivelaThiago Huari
Este documento fornece instruções para a remoção, inspeção e instalação da árvore de manivelas, balanceiros, bielas e componentes relacionados. Inclui especificações de serviço, limites de uso, diagramas e etapas de trabalho detalhadas.
Manaul de serviço ms cbx250 (2001) alimentacaoThiago Huari
O documento descreve o sistema de alimentação do motor CBX250, incluindo especificações, diagnóstico de defeitos, procedimentos de remoção e instalação do carburador e suas peças, e limpeza do carburador.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 manu...Thiago Huari
O documento fornece instruções de manutenção para os modelos C-100 BIZ, C-100 BIZ-ES e C-100 BIZ+, incluindo:
1) Uma tabela de manutenção com itens e períodos de manutenção recomendados;
2) Instruções para serviços como troca de óleo, limpeza de filtros, ajuste das válvulas e regulagem do carburador;
3) Especificações técnicas como folgas, torques de aperto e ferramentas necessárias.
[1] O documento fornece instruções gerais e especificações para serviços na roda traseira, freio traseiro, suspensão traseira e pedal do freio traseiro da motocicleta XR200R. [2] Inclui valores de torque recomendados para os componentes da suspensão traseira e informações sobre inspeção e montagem/desmontagem dos itens. [3] Também fornece dicas para diagnóstico de defeitos na roda traseira, suspensão e freio traseiro.
Manaul de serviço cbr600 f(2) (1998~2000) carcacaThiago Huari
O documento fornece instruções para serviço e manutenção da caixa de câmbio e carter do motor de uma motocicleta CBR600Fx, incluindo: separação da carcaça do motor, inspeção e montagem dos garfos seletores e tambor seletor, inspeção e montagem da transmissão.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 roda...Thiago Huari
Este documento fornece especificações, instruções e procedimentos de serviço para a roda dianteira, freio, suspensão e sistema de direção de motocicletas C-100 BIZ. Inclui informações sobre inspeção, diagnóstico de defeitos, remoção e instalação de componentes, além de valores de torque para os parafusos.
Manaul de serviço ms cbx250 (2001) motorThiago Huari
O documento fornece instruções para remoção e instalação do motor CBX250, incluindo valores de torque para parafusos e especificações técnicas. Ele lista os componentes que devem ser removidos antes da remoção do motor e os itens que devem ser ajustados após a instalação.
Manual de serviço cbx750 f (1990) cabecoteThiago Huari
O documento descreve os procedimentos para serviços no cabeçote e nas válvulas de um motor de motocicleta. Inclui instruções para remoção da árvore de comando, remoção do cabeçote, desmontagem e inspeção de componentes, especificações técnicas e ferramentas necessárias.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 roda...Thiago Huari
O documento fornece instruções sobre a inspeção, diagnóstico de defeitos, remoção e instalação da roda traseira, freio traseiro e suspensão traseira da motocicleta. Inclui especificações técnicas, valores de torque, ferramentas necessárias e procedimentos de serviço detalhados.
Manual de serviço nx150 (1989) mskw8891 p transmisThiago Huari
O documento fornece instruções gerais e especificações para serviços na transmissão, árvore de manivelas e pedal de partida da motocicleta Honda NX 150. Inclui uma lista de componentes a serem removidos antes da separação das carcaças do motor, especificações técnicas dos itens, ferramentas especiais necessárias e possíveis defeitos nos sistemas.
Manual de serviço xlx350 r 00x6b-kv2-603 motorThiago Huari
O documento fornece instruções para remoção e instalação do motor de uma motocicleta. Ele inclui especificações do motor, torques de fixação recomendados e etapas detalhadas para remover e instalar o motor, identificando componentes específicos em cada lado da motocicleta.
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 cilindroThiago Huari
Este documento fornece instruções para serviços no cilindro, pistão e árvore de comando de uma motocicleta. Ele inclui especificações técnicas, procedimentos para remoção e instalação de peças, e instruções para inspeção de desgaste e danos em componentes.
Manual de serviço xl125 s (1984) ms437841p embreageThiago Huari
Este documento fornece instruções para a remoção, inspeção, reparo e instalação da embreagem, bomba de óleo, rotor do filtro de óleo e seletor de marchas de uma motocicleta Honda XL125S. Inclui detalhes sobre como desmontar e montar cada componente, especificações técnicas, limites de uso e torques de aperto recomendados.
Manual de serviço shadow 750 00 x6b-meg-001 roda-traseiraThiago Huari
Este documento descreve os procedimentos de serviço para a roda traseira, freio traseiro, suspensão e pedal do freio de uma motocicleta Honda Shadow 750. Inclui instruções detalhadas sobre a remoção e instalação da roda traseira, inspeção dos componentes, valores de torque e especificações técnicas.
Manaul de serviço cbx150 aero (1988) mskw1881 p alternadThiago Huari
O documento fornece instruções sobre serviços de remoção e instalação de componentes do sistema de partida, como a engrenagem redutora da partida, alternador, gerador de pulsos e embreagem do sistema de partida da motocicleta Honda CBX 150 Aero. Inclui especificações técnicas, ferramentas necessárias, procedimentos de serviço e diagnóstico de defeitos.
Este documento fornece instruções para remoção e instalação do cilindro e pistão de uma motocicleta Honda CBX 150 Aero, incluindo especificações, limites de uso e etapas de inspeção.
Este documento fornece instruções para remoção e instalação do motor da motocicleta CBX 150 AERO. Ele inclui especificações do motor e torque de fixação, detalhes sobre componentes que precisam ser removidos e conectados, e a ordem correta para remover e instalar o motor.
Este documento fornece informações sobre diagnóstico e solução de problemas em uma motocicleta Honda CBX 150. Ele lista possíveis causas e soluções para problemas como motor não pega, falta de força do motor, mau funcionamento em baixas e altas rotações e dirigibilidade ruim. O documento orienta o técnico a inspecionar itens como combustível, ignição, válvulas, embreagem e suspensão.
O documento descreve os procedimentos de serviço para o cabeçote, válvulas, árvore de comando e tensor da corrente de um motor CBX 150 AERO, incluindo diagnóstico de defeitos, remoção de peças, inspeção de componentes e especificações técnicas.
Manaul de serviço cbx150 aero (1988) mskw1881 p manivelaThiago Huari
O documento fornece instruções para serviços de transmissão, árvore de manivelas e pedal de partida de uma motocicleta CBX 150. Ele inclui informações sobre diagnóstico de defeitos, separação das carcaças do motor, desmontagem e inspeção dos componentes, especificações técnicas e ferramentas especiais necessárias.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) rodatrasThiago Huari
Este documento fornece instruções para serviços relacionados à roda traseira, freio e suspensão. Ele inclui informações sobre diagnóstico de defeitos, especificações, valores de torque, ferramentas necessárias e procedimentos de remoção, inspeção, montagem e instalação.
Manaul de serviço cbx150 aero (1988) mskw1881 p embreageThiago Huari
Este documento descreve os procedimentos para remoção, inspeção, reparo e instalação da embreagem e do seletor de marchas de um veículo. Inclui instruções gerais, especificações técnicas, diagramas e detalhes passo a passo para cada procedimento.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) alimentaThiago Huari
Este documento fornece instruções para serviços de manutenção do sistema de alimentação de uma motocicleta, incluindo: diagnóstico de defeitos, remoção e instalação da carcaça do filtro de ar, pistão de aceleração e carburador. Fornece também especificações do carburador e ferramentas necessárias.
Manual de serviço cg125 cg125 ml (1983) manivelaThiago Huari
Este capítulo descreve os procedimentos para reparos na transmissão, árvore de manivelas e conjunto de partida que requerem a separação da carcaça do motor, incluindo a inspeção e montagem destas peças.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) embreagemThiago Huari
Este capítulo descreve os procedimentos de serviço para a embreagem, rotor do filtro de óleo e seletor de marchas de uma motocicleta. Inclui instruções para diagnóstico de defeitos, remoção e instalação destes componentes, além de especificações e valores de torque necessários.
Este catálogo de peças fornece as peças de reposição e tempo de mão-de-obra para os modelos CG125 Cargo, CG125 Titan, CG125 Arisco e CG125 Correio fabricados pela Honda entre 1995-2000, organizando as peças por grupo do motor e chassi e fornecendo instruções sobre como utilizar o catálogo.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) manutencThiago Huari
O documento fornece instruções sobre a manutenção de uma motocicleta CG125, incluindo: 1) uma tabela de manutenção com itens e períodos de manutenção; 2) procedimentos para inspeção e ajuste de itens como óleo do motor, vela de ignição, folga das válvulas e corrente de transmissão; 3) especificações técnicas para esses itens.
Manual de serviço cg125 titan ks es cg125 cargo alimentThiago Huari
O documento fornece instruções para serviços no sistema de alimentação de uma motocicleta, incluindo: diagnóstico de defeitos comuns, remoção e instalação da carcaça do filtro de ar, pistão de aceleração e carburador, com detalhes dos componentes internos deste último.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) informacThiago Huari
Este manual descreve os procedimentos de manutenção e serviço para motocicletas CG125 produzidas a partir de 2002, instruindo o leitor a seguir as recomendações de manutenção para garantir o bom funcionamento do veículo e realizar a primeira manutenção programada. Os capítulos descrevem as peças da motocicleta agrupadas por localização, com ilustrações, informações e diagnóstico de defeitos.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) cabecoteThiago Huari
Este documento fornece instruções para serviços no cabeçote e válvulas de um motor, incluindo diagnóstico de defeitos, teste de compressão, remoção e inspeção do cabeçote, substituição de guias de válvulas, e especificações.
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) diagramaThiago Huari
O documento apresenta diagramas elétricos detalhados de uma motocicleta CG125, mostrando a localização e especificações de todos os componentes elétricos e fiações.
[1] Este manual contém instruções para manutenção da motocicleta Honda CG 125, [2] incluindo informações técnicas, procedimentos de manutenção, remoção e instalação de peças, e especificações. [3] O índice lista 18 capítulos cobrindo todos os sistemas da motocicleta.
Manual serviço c 100 biz - 00 x6b-gce-761 manivelaThiago Huari
O documento fornece instruções para separação das carcaças do motor, inspeção e montagem da árvore de manivelas, transmissão e rolamentos. Inclui especificações, ferramentas necessárias e procedimentos de diagnóstico de defeitos.
Manaul de serviço ms cbx250 (2001) transmissaoThiago Huari
Este documento descreve os procedimentos de serviço da transmissão da motocicleta CBX250, incluindo a desmontagem, inspeção, substituição de peças e montagem. É fornecido detalhes sobre a separação da carcaça do motor, remoção das peças da transmissão, especificações técnicas e ferramentas necessárias.
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...Thiago Huari
1) O documento fornece instruções para a separação das carcaças do motor, inspeção e montagem da árvore de manivelas e transmissão.
2) Inclui especificações técnicas, ferramentas necessárias e procedimentos para substituição dos rolamentos.
3) Fornece também informações sobre diagnóstico de defeitos comuns na árvore de manivelas e transmissão.
O documento fornece instruções gerais e especificações para serviços na transmissão, árvore de manivelas e pedal de partida da motocicleta Honda NX 150. Inclui uma lista de componentes a serem removidos antes da separação das carcaças do motor, especificações técnicas dos itens, ferramentas especiais necessárias e possíveis defeitos nos sistemas.
Manual de serviço xl125 s (1984) ms437841p manivelaThiago Huari
Este documento fornece instruções para a remoção e montagem da carcaça do motor, árvore de manivelas e sistema de partida da motocicleta Honda XL125S. Ele inclui especificações técnicas, diagnóstico de defeitos, procedimentos de serviço detalhados e notas importantes.
Este documento fornece instruções sobre como desmontar e montar componentes do motor, incluindo a carcaça do motor, árvore de manivelas e sistema de partida de uma motocicleta Honda XL125S. Ele descreve os procedimentos de remoção e inspeção destes componentes, além de especificações técnicas e limites de uso.
Este documento fornece instruções para a manutenção da transmissão de uma motocicleta. Ele inclui especificações técnicas, procedimentos de desmontagem e montagem, e diagnóstico de defeitos.
Manual de serviço cb600 f hornet carc motorThiago Huari
Este documento fornece instruções para serviços na carcaça do motor e transmissão da motocicleta Honda CB600F. Inclui especificações de torque, localização de componentes, diagnóstico de defeitos, separação da carcaça do motor, inspeção e substituição de componentes da transmissão.
Manaul de serviço ms cbx250 (2006) 00 x6b-kpf-003 11. alternadorThiago Huari
Este capítulo descreve os procedimentos para separar a carcaça do motor e realizar manutenção na transmissão, árvore de manivelas e balanceiro. Inclui instruções para remover peças, separar a carcaça, desmontar a transmissão e inspecionar seus componentes. Fornece especificações e limites de uso para as engrenagens, buchas, árvores e outros itens.
Este capítulo descreve os procedimentos para separar a carcaça do motor e remover a árvore de manivelas e transmissão para serviços. Inclui instruções para separar a carcaça do motor, desmontar a transmissão, remover a árvore de manivelas e inspecionar os componentes. Fornece especificações e valores de torque para ajudar na manutenção destas peças.
Manual de serviço xlx350 r 00x6b-kv2-603 transmisThiago Huari
Este documento fornece instruções sobre a desmontagem, inspeção, especificações e montagem da transmissão de uma motocicleta. Ele inclui informações sobre como remover e inspecionar as engrenagens, árvores, buchas e outros componentes da transmissão, além de fornecer os limites de uso aceitáveis para as medidas dessas peças.
Este documento fornece instruções sobre a desmontagem, inspeção, especificações e montagem da transmissão de uma motocicleta. Ele inclui informações sobre como remover e inspecionar as engrenagens, árvores, buchas e outros componentes da transmissão, além de fornecer os limites de uso aceitáveis para as medidas dessas peças.
Este capítulo descreve os procedimentos para separar a carcaça do motor e remover a árvore de manivelas e transmissão para serviços. Inclui instruções para separar a carcaça, desmontar a transmissão, remover a árvore de manivelas e inspecionar os componentes. Fornece especificações e ferramentas necessárias.
Este documento fornece instruções para serviços relacionados à carcaça do motor, árvore de manivelas e balanceiro, incluindo diagnóstico de defeitos, separação das carcaças, remoção e instalação da árvore de manivelas e balanceiro, substituição de rolamentos e especificações técnicas.
Manual de serviço xlx350 r 00x6b-kv2-603 carcacaThiago Huari
Este documento fornece instruções para serviços relacionados à carcaça do motor, árvore de manivelas e balanceiro, incluindo diagnóstico de defeitos, separação das carcaças, remoção e instalação de componentes, especificações e ferramentas necessárias.
Este documento fornece instruções para serviços na carcaça do motor, árvore de manivelas e transmissão, incluindo separação da carcaça do motor, desmontagem da transmissão, remoção da árvore de manivelas, inspeção de componentes e substituição de rolamentos.
Manual de serviço cb450 e cb450 custom (1983) ms443831 p transmisThiago Huari
Este capítulo descreve os procedimentos para realizar a manutenção e reparos na transmissão da motocicleta. Inclui informações sobre diagnóstico de defeitos, especificações técnicas, remoção e instalação de componentes da transmissão como seletor de marchas, tambor seletor, engrenagens e eixos.
Este capítulo descreve os procedimentos para realizar a manutenção e reparos na transmissão da motocicleta. Inclui informações sobre diagnóstico de defeitos, especificações técnicas, remoção e instalação de componentes da transmissão como seletor de marchas, engrenagens e tambor seletor.
Manual de serviço xlr125 00 x6b-kfc-601 manivelaThiago Huari
Este documento fornece instruções para serviços na árvore de manivelas, transmissão e conjunto de partida de um motor XLR125. Ele descreve os procedimentos de diagnóstico de defeitos, separação das carcaças do motor, inspeção e substituição de componentes como rolamentos, engrenagens e garfos seletores. Além disso, fornece especificações técnicas e ferramentas necessárias.
Manual de serviço cb400 (1980) ms.001 05-80 transmisThiago Huari
1. O documento fornece instruções para desmontagem e montagem da transmissão da motocicleta Honda CB400, incluindo especificações técnicas e procedimentos de serviço.
2. São descritos os passos para remover e inspecionar componentes como conjunto de mudança de marchas, tambor seletor, garfos seletores e conjunto de partida.
3. Também são detalhados os procedimentos de montagem destes componentes e da transmissão como um todo, com ênfase nas especificações, alinhamentos e aplicação de sel
Este documento fornece instruções para diagnosticar problemas em uma motocicleta XR250. Ele lista possíveis causas e soluções para problemas como falha na partida, falta de potência e direção inadequada.
O documento fornece instruções para serviços no sistema de alimentação do modelo XR250, incluindo: diagnóstico de defeitos, remoção e desmontagem do carburador, limpeza das peças, montagem do carburador e ajuste do parafuso de mistura.
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadianThiago Huari
Este documento fornece instruções para serviços de manutenção, inspeção e reparos do sistema de direção, roda dianteira e suspensão dianteira da motocicleta XR200R, incluindo especificações de torque, diagnóstico de defeitos, remoção e instalação do guidão, roda dianteira, amortecedor e coluna de direção.
Manual de serviço xr200 r nx200 cbx200s mskbb931p indiceThiago Huari
Este manual descreve os procedimentos de manutenção e serviço para as motocicletas XR200R/NX200 e CBX200S. Inclui instruções sobre lubrificação, manutenção preventiva, sistemas mecânicos e elétricos. O manual é dividido em capítulos de acordo com os sistemas da motocicleta para facilitar a localização das informações.
O documento descreve a localização e especificações dos sistemas de luzes, indicadores e interruptores da motocicleta XR250, incluindo informações sobre substituição de lâmpadas e diagnóstico de defeitos no painel de instrumentos.
O documento fornece informações sobre o sistema de lubrificação da motocicleta XR250, incluindo: 1) um diagrama do sistema de lubrificação; 2) instruções gerais sobre serviços no sistema de lubrificação; 3) diagnóstico de defeitos no sistema de lubrificação.
Este manual fornece instruções para manutenção e reparo da motocicleta XR250 Tornado. Ele descreve os procedimentos de manutenção programada para garantir o funcionamento correto e fornece detalhes sobre os sistemas da motocicleta organizados por capítulo. O manual destina-se a auxiliar mecânicos na realização de serviços de manutenção e reparos.
Este documento fornece especificações técnicas e informações de serviço para a motocicleta XR250 da Honda. Inclui detalhes sobre dimensões, peso, motor, transmissão, suspensão, freios e outros sistemas. Fornece também valores nominais e limites de uso para diversas peças e conjuntos.
Este manual fornece instruções para manutenção e reparo da motocicleta XR250 Tornado. Ele descreve os procedimentos de manutenção programada para garantir o funcionamento correto e fornece detalhes sobre os sistemas da motocicleta organizados por capítulo. O manual destina-se a auxiliar mecânicos na realização de serviços de manutenção e reparos.
O documento descreve o sistema de ignição de uma motocicleta XR250, incluindo:
1. Diagramas e especificações do sistema de ignição;
2. Procedimentos de inspeção, diagnóstico e remoção/instalação de componentes;
3. Orientações para verificar o pico de voltagem da bobina de ignição e do gerador de pulsos.
Manual de serviço xr250 freio hidraulicoThiago Huari
Este documento fornece instruções e especificações para o sistema de freio hidráulico de uma motocicleta XR250. Ele inclui valores de torque para componentes do freio, diagnóstico de defeitos, substituição de pastilhas e discos de freio, e procedimentos para troca de fluido de freio e sangria do sistema.
Este documento fornece instruções de serviço para a embreagem e seletor de marchas de uma motocicleta XR250. Ele inclui especificações de torque, ferramentas necessárias, diagnóstico de defeitos, remoção e instalação dos componentes da embreagem e seletor de marchas.
Este documento apresenta um diagrama elétrico detalhado da motocicleta XR250, incluindo a localização e especificações de todos os componentes elétricos e fiações. O diagrama mostra a conexão entre a bateria, alternador, faróis, luzes de freio, buzina, interruptores e outros componentes. Instruções detalhadas e notas técnicas são fornecidas para auxiliar na manutenção e reparo do sistema elétrico.
Este manual fornece instruções de serviço para a moto Honda XR250 fabricada em 2001 pela Moto Honda da Amazônia Ltda. Ele contém informações técnicas sobre a manutenção e reparos da moto.
O documento fornece instruções para serviços no cilindro e pistão da motocicleta XR250. Ele inclui especificações técnicas, procedimentos de remoção e instalação, além de informações sobre diagnóstico de defeitos.
Este documento fornece instruções sobre procedimentos de remoção e instalação de componentes do chassi, tanque de combustível e sistema de escapamento de uma motocicleta XR250. Inclui informações sobre diagnóstico de defeitos, valores de torque e instruções gerais de segurança para esses sistemas.
Este documento fornece instruções para serviços no cabeçote, válvulas e árvores de comando de um motor XR250. Ele descreve procedimentos de remoção, inspeção, montagem e instalação, além de fornecer especificações de torque e ferramentas necessárias. Informações importantes incluem a compressão do cilindro, diagnóstico de defeitos, remoção da tampa do cabeçote e da árvore de comando, desmontagem do cabeçote e inspeção de componentes.
O documento fornece instruções sobre o sistema de carga da motocicleta XR250, incluindo:
1) Diagramas e especificações técnicas do sistema de carga, bateria e alternador.
2) Procedimentos para inspeção, diagnóstico de defeitos e teste da bateria e do sistema de carga.
3) Informações sobre remoção, instalação e carregamento da bateria.
O documento fornece instruções para serviços no alternador, embreagem de partida e volante do motor da motocicleta XR250. Inclui especificações técnicas, valores de torque, ferramentas necessárias, procedimentos de remoção e instalação, além de diagnóstico de defeitos.

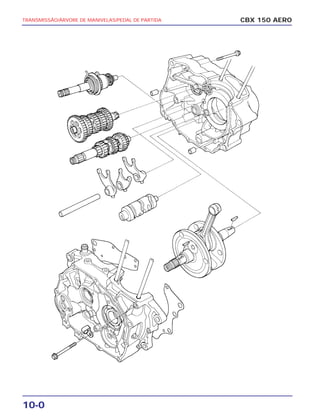

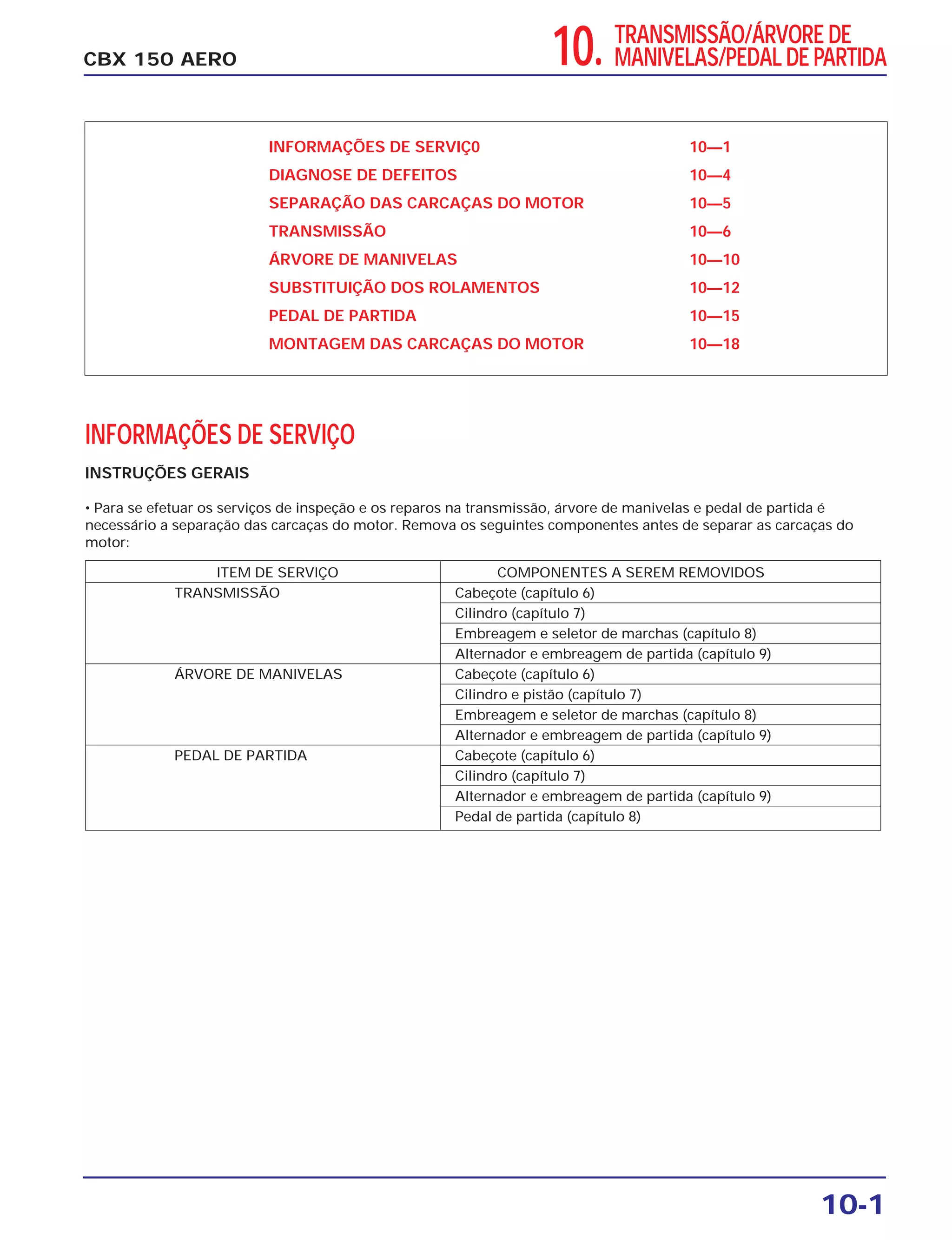

1. CBX 150 AERO
INFORMAÇÕES DE SERVIÇ0 10—1
DIAGNOSE DE DEFEITOS 10—4
SEPARAÇÃO DAS CARCAÇAS DO MOTOR 10—5
TRANSMISSÃO 10—6
ÁRVORE DE MANIVELAS 10—10
SUBSTITUIÇÃO DOS ROLAMENTOS 10—12
PEDAL DE PARTIDA 10—15
MONTAGEM DAS CARCAÇAS DO MOTOR 10—18
INFORMAÇÕES DE SERVIÇO
INSTRUÇÕES GERAIS
• Para se efetuar os serviços de inspeção e os reparos na transmissão, árvore de manivelas e pedal de partida é
necessário a separação das carcaças do motor. Remova os seguintes componentes antes de separar as carcaças do
motor:
10-1
10. TRANSMISSÃO/ÁRVORE DE
MANIVELAS/PEDAL DE PARTIDA
ITEM DE SERVIÇO COMPONENTES A SEREM REMOVIDOS
TRANSMISSÃO Cabeçote (capítulo 6)
Cilindro (capítulo 7)
Embreagem e seletor de marchas (capítulo 8)
Alternador e embreagem de partida (capítulo 9)
ÁRVORE DE MANIVELAS Cabeçote (capítulo 6)
Cilindro e pistão (capítulo 7)
Embreagem e seletor de marchas (capítulo 8)
Alternador e embreagem de partida (capítulo 9)
PEDAL DE PARTIDA Cabeçote (capítulo 6)
Cilindro (capítulo 7)
Alternador e embreagem de partida (capítulo 9)
Pedal de partida (capítulo 8)
3. 10-2
CBX 150 AEROTRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA

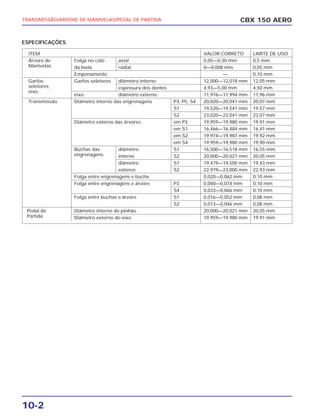

ITEM VALOR CORRETO LIMITE DE USO
Árvore de Folga no colo axial 0,05—0,30 mm 0,5 mm
Manivelas da biela radial 0—0,008 mm 0,05 mm
Empenamento — 0,10 mm
Garfos Garfos seletores diâmetro interno 12,000—12,018 mm 12,05 mm
seletores, espessura dos dentes 4,93—5,00 mm 4,50 mm
eixo
eixo diâmetro externo 11,976—11,994 mm 11,96 mm
Transmissão Diâmetro interno das engrenagens P3, P5, S4 20,020—20,041 mm 20,07 mm
S1 19,520—19,541 mm 19,57 mm
S2 23,020—23,041 mm 23,07 mm
Diâmetro externo das árvores em P3 19,959—19,980 mm 19,91 mm
em S1 16,466—16,484 mm 16,41 mm
em S2 19,974—19,987 mm 19,92 mm
em S4 19,959—19,980 mm 19,90 mm
Buchas das diâmetro S1 16,500—16,518 mm 16,55 mm
engrenagens interno S2 20,000—20,021 mm 20,05 mm
diâmetro S1 19,479—19,500 mm 19,43 mm
externo S2 22,979—23,000 mm 22,93 mm
Folga entre engrenagens e bucha 0,020—0,062 mm 0,10 mm
Folga entre engrenagens e árvore P3 0,040—0,074 mm 0,10 mm
S4 0,033—0,066 mm 0,10 mm
Folga entre buchas e árvore S1 0,016—0,052 mm 0,08 mm
S2 0,013—0,046 mm 0,08 mm
Pedal de Diâmetro interno do pinhão 20,000—20,021 mm 20,05 mm
Partida Diâmetro externo do eixo 19,959—19,980 mm 19,91 mm
ESPECIFICAÇÕES
4. CBX 150 AERO TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-3
ESPECIFICAÇÕES DE TORQUE
Parafusos da placa de fixação do rolamento direito da árvore primária 12 N.m (1,2 kg.m) (Aplique líquido travante nas
roscas)
FERRAMENTAS ESPECIAIS
Anel de montagem da árvore de manivelas 07965-VM00100
Instalador da árvore de manivelas 07965-VM00200
Adaptador para rosca 07965-KA30000
Extrator de rolamento, 15 mm 07936-KC10000
— conjunto do extrator, 15 mm 07936-KC10500
— cabeçote do extrator, 15 mm 07936-KC10200
— eixo do extrator, 15 mm 07936-KC10100
— peso corrediço do extrator 07741-0010201
Cabo da guia do rolamento 07749-0010000
Instalador de rolamento, 42 X 47 mm 07746-0010300
Guia do rolamento, 20 mm 07746-0040500
Instalador de rolamento, 32 X 35 mm 07746-0010100
Guia do rolamento, 15 mm 07746-0040300
Instalador de rolamento, 62 X 68 mm 07746-0010500
Guia do rolamento, 22 mm 07746-0041000
Instalador de rolamento, 37 X 40 mm 07746-0010200
Guia do rolamento, 17 mm 07746-0040400
Instalador de rolamento, 72 X 75 mm 07746-0010600
Guia do rolamento, 35 mm 07746-0040800
5. CBX 150 AEROTRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-4

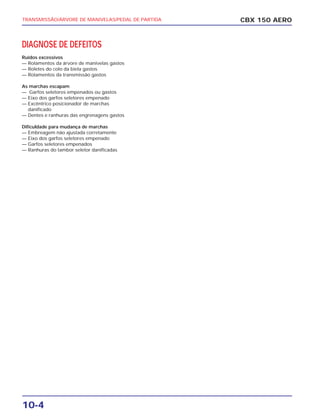

DIAGNOSE DE DEFEITOS
Ruídos excessivos
— Rolamentos da árvore de manivelas gastos
— Roletes do colo da biela gastos
— Rolamentos da transmissão gastos
As marchas escapam
— Garfos seletores empenados ou gastos
— Eixo dos garfos seletores empenado
— Excêntrico posicionador de marchas
danificado
— Dentes e ranhuras das engrenagens gastos
Dificuldade para mudança de marchas
— Embreagem não ajustada corretamente
— Eixo dos garfos seletores empenado
— Garfos seletores empenados
— Ranhuras do tambor seletor danificadas

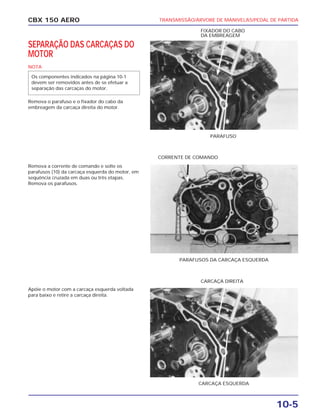

6. CBX 150 AERO
PARAFUSO
FIXADOR DO CABO
DA EMBREAGEM
PARAFUSOS DA CARCAÇA ESQUERDA
CORRENTE DE COMANDO
CARCAÇA ESQUERDA
TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-5
SEPARAÇÃO DAS CARCAÇAS DO
MOTOR
NOTA
Remova o parafuso e o fixador do cabo da
embreagem da carcaça direita do motor.
Remova a corrente de comando e solte os
parafusos (10) da carcaça esquerda do motor, em
sequência cruzada em duas ou três etapas.
Remova os parafusos.
Apóie o motor com a carcaça esquerda voltada
para baixo e retire a carcaça direita.
Os componentes indicados na página 10-1
devem ser removidos antes de se efetuar a
separação das carcaças do motor.
CARCAÇA DIREITA
7. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-6

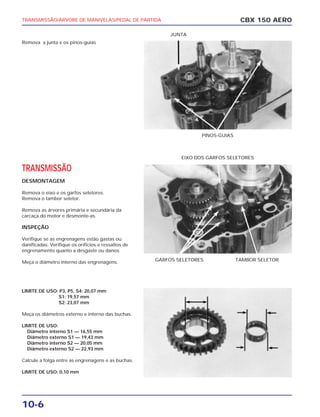

Remova a junta e os pinos-guias
TRANSMISSÃO
DESMONTAGEM
Remova o eixo e os garfos seletores.
Remova o tambor seletor.
Remova as árvores primária e secundária da
carcaça do motor e desmonte-as.
INSPEÇÃO
Verifique se as engrenagens estão gastas ou
danificadas. Verifique os orifícios e ressaltos de
engrenamento quanto a desgaste ou danos.
Meça o diâmetro interno das engrenagens.
LIMITE DE USO: P3, P5, S4: 20,07 mm
S1: 19,57 mm
S2: 23,07 mm
Meça os diâmetros externo e interno das buchas.
LIMITE DE USO:
Diâmetro interno S1 — 16,55 mm
Diâmetro externo S1 — 19,43 mm
Diâmetro interno S2 — 20,05 mm
Diâmetro externo S2 — 22,93 mm
Calcule a folga entre as engrenagens e as buchas.
LIMITE DE USO: 0,10 mm
CBX 150 AERO
PINOS-GUIAS
JUNTA
GARFOS SELETORES TAMBOR SELETOR
EIXO DOS GARFOS SELETORES
8. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-7
CBX 150 AERO
Meça o diâmetro externo das árvores primária e
secundária.
LIMITE DE USO:
A — (engrenagem P3): 19,91 mm
B — (bucha S1): 16,41 mm
C — (bucha S2): 19,92 mm
D — (engrenagem S4): 19.90 mm
Calcule a folga entre as árvores e as engrenagens
e buchas.
LIMITE DE USO:
árvores — buchas: 0,08 mm
árvores — engrenagens: 0,10 mm
Verifique se o eixo dos garfos seletores está
empenado ou gasto.
Meça o diâmetro externo do eixo.
LIMITE DE USO: 11,96 mm
Verifique se os garfos seletores estão
empenados, gastos ou danificados.
Meça o diâmetro interno e a espessura dos
dentes dos garfos seletores.
LIMITE DE USO:
Diâmetro dos garfos seletores: 12,05 mm
Espessura dos dentes: 4,50 mm
Verifique se as ranhuras do tambor seletor estão
riscadas, gastas ou danificadas.
Verifique se o mancal direito do tambor seletor
está gasto, danificado ou com sinais de falta de
lubrificação.
TAMBOR SELETOR

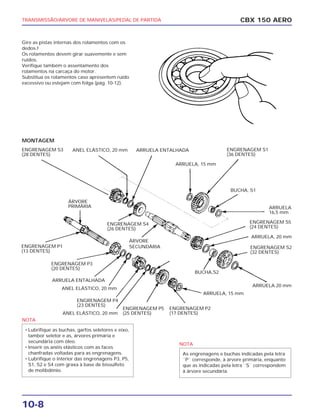

9. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-8
Gire as pistas internas dos rolamentos com os
dedos.!
Os rolamentos devem girar suavemente e sem
ruídos.
Verifique também o assentamento dos
rolamentos na carcaça do motor.
Substitua os rolamentos caso apresentem ruído
excessivo ou estejam com folga (pág. 10-12).
MONTAGEM
NOTA
• Lubrifique as buchas, garfos seletores e eixo,
tambor seletor e as, árvores primária e
secundária com óleo.
• Inserir os anéis elásticos com as faces
chanfradas voltadas para as engrenagens.
• Lubrifique o interior das engrenagens P3, P5,
S1, S2 e S4 com graxa à base de bissulfeto
de molibdênio.
CBX 150 AERO
NOTA
As engrenagens e buchas indicadas pela letra
``P`` corresponde, à árvore primária, enquanto
que as indicadas pela letra ``S`` correspondem
à árvore secundária.
ENGRENAGEM S3
(28 DENTES)
ANEL ELÁSTICO, 20 mm
ARRUELA ENTALHADA
ARRUELA, 15 mm
ENGRENAGEM S1
(36 DENTES)
ÁRVORE
PRIMÁRIA
BUCHA, S1
ENGRENAGEM S4
(26 DENTES)
ARRUELA
16,5 mm
ENGRENAGEM P1
(13 DENTES)
ÁRVORE
SECUNDÁRIA
ENGRENAGEM S5
(24 DENTES)
ARRUELA 20 mm
ENGRENAGEM P3
(20 DENTES)
ARRUELA ENTALHADA
ENGRENAGEM S2
(32 DENTES)
BUCHA,S2
ARRUELA, 20 mm
ANEL ELÁSTICO, 20 mm
ARRUELA, 15 mm
ENGRENAGEM P4
(23 DENTES)
ANEL ELÁSTICO, 20 mm
ENGRENAGEM P5
(25 DENTES)
ENGRENAGEM P2
(17 DENTES)
10. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-9
CBX 150 AERO

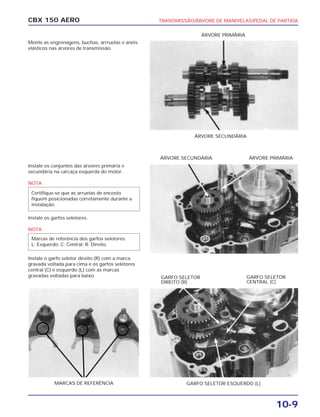

Monte as engrenagens, buchas, arrruelas e anéis
elásticos nas árvores de transmissão.
Instale os conjuntos das árvores primária e
secundária na carcaça esquerda do motor.
NOTA
Instale os garfos seletores.
NOTA
Instale o garfo seletor direito (R) com a marca
gravada voltada para cima e os garfos seletores
central (C) e esquerdo (L) com as marcas
gravadas voltadas para baixo.
Marcas de referência dos garfos seletores:
L: Esquerdo; C: Central; R: Direito.
Certifique-se que as arruelas de encosto
fiquem posicionadas corretamente durante a
instalação.
ÁRVORE SECUNDÁRIA
ÁRVORE PRIMÁRIA
ÁRVORE SECUNDÁRIA ÁRVORE PRIMÁRIA
GARFO SELETOR ESQUERDO (L)MARCAS DE REFERÊNCIA
GARFO SELETOR
DIREITO (R)
GARFO SELETOR
CENTRAL (C)
11. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-10

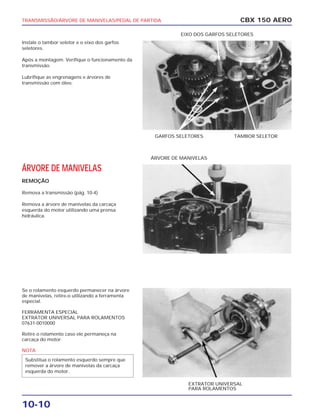

Instale o tambor seletor e o eixo dos garfos
seletores.
Após a montagem. Verifique o funcionamento da
transmissão.
Lubrifique as engrenagens e árvores de
transmissão com óleo.
ÁRVORE DE MANIVELAS
REMOÇÃO
Remova a transmissão (pág. 10-4)
Remova a árvore de manivelas da carcaça
esquerda do motor utilizando uma prensa
hidráulica.
Se o rolamento esquerdo permanecer na árvore
de manivelas, retire-o utilizando a ferramenta
especial.
FERRAMENTA ESPECIAL
EXTRATOR UNIVERSAL PARA ROLAMENTOS
07631-0010000
Retire o rolamento caso ele permaneça na
carcaça do motor.
NOTA
Substitua o rolamento esquerdo sempre que
remover a árvore de manivelas da carcaça
esquerda do motor.
CBX 150 AERO
GARFOS SELETORES TAMBOR SELETOR
EIXO DOS GARFOS SELETORES
ÁRVORE DE MANIVELAS
EXTRATOR UNIVERSAL
PARA ROLAMENTOS
12. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-11
CBX 150 AERO

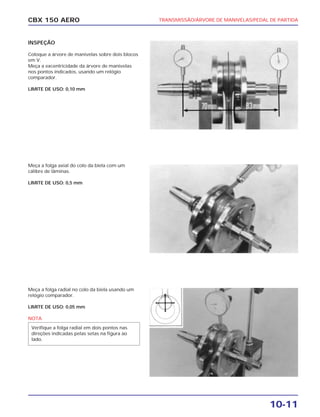

INSPEÇÃO
Coloque a árvore de manivelas sobre dois blocos
em V.
Meça a excentricidade da árvore de manivelas
nos pontos indicados, usando um relógio
comparador.
LIMITE DE USO: 0,10 mm
Meça a folga axial do colo da biela com um
cálibre de lâminas.
LIMITE DE USO: 0,5 mm
Meça a folga radial no colo da biela usando um
relógio comparador.
LIMITE DE USO: 0,05 mm
NOTA
Verifique a folga radial em dois pontos nas
direções indicadas pelas setas na figura ao
lado.
13. ADAPTADOR PARA ROSCA
INSTALADOR DA ÁRVORE DE MANIVELAS
ANEL DE MONTAGEM
PLACA DE FIXAÇÃO
PARAFUSOS
TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-12

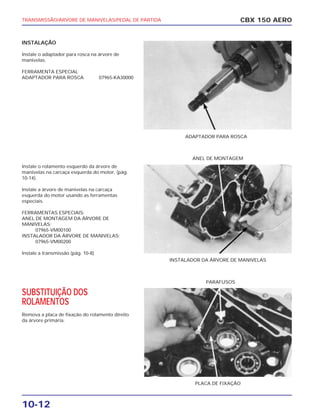

INSTALAÇÃO
Instale o adaptador para rosca na árvore de
manivelas.
FERRAMENTA ESPECIAL
ADAPTADOR PARA ROSCA 07965-KA30000
Instale o rolamento esquerdo da árvore de
manivelas na carcaça esquerda do motor. (pág.
10-14).
Instale a árvore de manivelas na carcaça
esquerda do motor usando as ferramentas
especiais.
FERRAMENTAS ESPECIAIS:
ANEL DE MONTAGEM DA ÁRVORE DE
MANIVELAS:
07965-VM00100
INSTALADOR DA ÁRVORE DE MANIVELAS:
07965-VM00200
Instale a transmissão (pág. 10-8)
SUBSTITUIÇÃO DOS
ROLAMENTOS
Remova a placa de fixação do rolamento direito
da árvore primária.
CBX 150 AERO
14. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-13
CBX 150 AERO
Remova os rolamentos da árvore de manivelas e
da árvore primária da carcaça direita do motor.
Remova o rolamento da árvore secundária da
carcaça direita do motor usando as ferramentas
especiais.
FERRAMENTAS ESPECIAIS:
EXTRATOR DE ROLAMENTO, 15 mm 07936-KC10000
— CONJUNTO DO EXTRATOR, 15 mm 07936-KC10500
— CABEÇOTE DO EXTRATOR. 15 mm 07936-KC10200
— EIXO DO EXTRATOR, 15 mm 07936-KC10100
— PISO CORREDIÇO DO EXTRATOR 07741-0010201
Remova o rolamento da árvore secundária e o
retentor de óleo da carcaça esquerda do motor.
Remova o rolamento da árvore de manivelas da
carcaça esquerda do motor usando as
ferramentas especiais.
FERRAMENTAS ESPECIAIS:
EXTRATOR DE ROLAMENTO, 15 mm 07936-KC10000
— CONJUNTO DO EXTRATOR, 15 mm 07936-KC10500
— CABEÇOTE DO EXTRATOR, 15 mm 07936-KC10200
— EIXO DO EXTRATOR, 15 mm 07936-KC10100
— PESO CORREDIÇO DO EXTRATOR 07741-0010201
Instale os novos rolamentos na carcaça direita do
motor.
FERRAMENTAS ESPECIAIS:
ROLAMENTO DA ÁRVORE PRIMÁRIA:
— CABO DA GUIA DO ROLAMENTO 07749-0010000
INSTALADOR DE ROLAMENTO. 42 X 47 mm
07746-0010300
— GUIA DO ROLAMENTO, 20 mm 07746-0040500
— ROLAMENTO DA ÁRVORE SECUNDÁRIA:
— CABO DA GUIA DO ROLAMENTO 07749-0010000
— INSTALADOR DE ROLAMENTO, 32 X 35 mm
07746-0010100
— GUIA DO ROLAMENTO, 15 mm 07746-0040300
ROLAMENTO DA ÁRVORE DE MANIVELAS:
— CABO DA GUIA DO ROLAMENTO 07749-0010000
— INSTALADOR DE ROLAMENTO, 62 X 68 mm
07746-0010500
— GUIA DO ROLAMENTO, 22 mm 07746-0041000
EXTRATOR DE
ROLAMENTO
ROLAMENTO DA
ÁRVORE SECUNDÁRIA
ROLAMENTO DA
ÁRVORE DE MANIVELAS
ROLAMENTO DA
ÁRVORE PRIMÁRIA
ROLAMENTO DA ÁRVORE PRIMÁRIA
ROLAMENTO DA ÁRVORE SECUNDÁRIA/RETENTOR DE ÓLEO
ROLAMENTO DA ÁRVORE PRIMÁRIA
ROLAMENTO DA
ÁRVORE DE MANIVELAS
ROLAMENTO DA
ÁRVORE SECUNDÁRIA
15. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-14

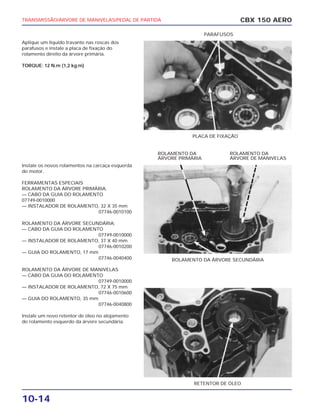

Aplique um líquido travante nas roscas dos
parafusos e instale a placa de fixação do
rolamento direito da árvore primária.
TORQUE: 12 N.m (1,2 kg.m)
Instale os novos rolamentos na carcaça esquerda
do motor.
FERRAMENTAS ESPECIAIS
ROLAMENTO DA ÁRVORE PRIMÁRIA.
— CABO DA GUIA DO ROLAMENTO
07749-0010000
— INSTALADOR DE ROLAMENTO, 32 X 35 mm
07746-0010100
ROLAMENTO DA ÁRVORE SECUNDÁRIA:
— CABO DA GUIA DO ROLAMENTO
07749-0010000
— INSTALADOR DE ROLAMENTO, 37 X 40 mm
07746-0010200
— GUIA DO ROLAMENTO, 17 mm
07746-0040400
ROLAMENTO DA ÁRVORE DE MANIVELAS
— CABO DA GUIA DO ROLAMENTO
07749-0010000
— INSTALADOR DE ROLAMENTO, 72 X 75 mm
07746-0010600
— GUIA DO ROLAMENTO, 35 mm
07746-0040800
Instale um novo retentor de óleo no alojamento
do rolamento esquerdo da árvore secundária.
CBX 150 AERO
PLACA DE FIXAÇÃO
PARAFUSOS
ROLAMENTO DA ÁRVORE SECUNDÁRIA
ROLAMENTO DA
ÁRVORE PRIMÁRIA
ROLAMENTO DA
ÁRVORE DE MANIVELAS
RETENTOR DE ÓLEO

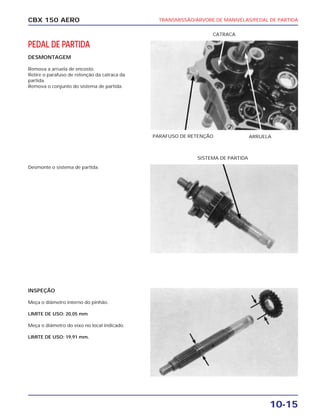

16. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-15
CBX 150 AERO
PEDAL DE PARTIDA
DESMONTAGEM
Remova a arruela de encosto.
Retire o parafuso de retenção da catraca da
partida.
Remova o conjunto do sistema de partida.
Desmonte o sistema de partida.
INSPEÇÃO
Meça o diâmetro interno do pinhão.
LIMITE DE USO: 20,05 mm
Meça o diâmetro do eixo no local indicado.
LIMITE DE USO: 19,91 mm.
PARAFUSO DE RETENÇÃO ARRUELA
CATRACA
SISTEMA DE PARTIDA
17. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-16

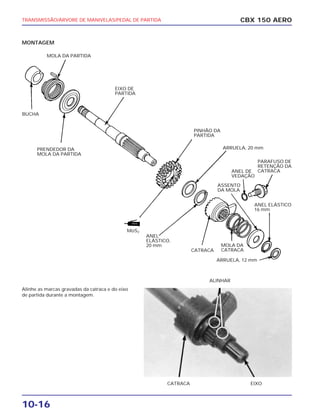

MONTAGEM
Alinhe as marcas gravadas da catraca e do eixo
de partida durante a montagem.
CBX 150 AERO
BUCHA
MOLA DA PARTIDA
EIXO DE
PARTIDA
PRENDEDOR DA
MOLA DA PARTIDA
PINHÃO DA
PARTIDA
MoS2
ARRUELA, 20 mm
ANEL
ELÁSTICO,
20 mm
ANEL DE
VEDAÇÃO
ASSENTO
DA MOLA
CATRACA
MOLA DA
CATRACA
PARAFUSO DE
RETENÇÃO DA
CATRACA
ANEL ELÁSTICO
16 mm
ARRUELA, 12 mm
CATRACA EIXO
ALINHAR
18. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-17
CBX 150 AERO

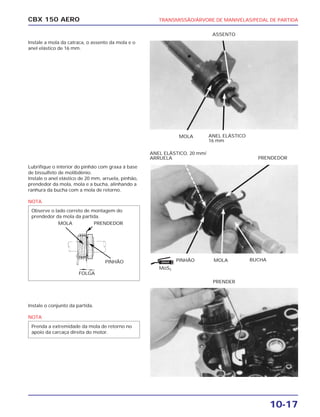

Instale a mola da catraca, o assento da mola e o
anel elástico de 16 mm.
Lubrifique o interior do pinhão com graxa à base
de bissulfeto de molibdênio.
Instale o anel elástico de 20 mm, arruela, pinhão,
prendedor da mola, mola e a bucha, alinhando a
ranhura da bucha com a mola de retorno.
NOTA
Instale o conjunto da partida.
NOTA
Prenda a extremidade da mola de retorno no
apoio da carcaça direita do motor.
Observe o lado correto de montagem do
prendedor da mola da partida.
MOLA ANEL ELÁSTICO
16 mm
ASSENTO
MoS2
PINHÃO MOLA BUCHA
ANEL ELÁSTICO, 20 mm/
ARRUELA PRENDEDOR
PRENDER
MOLA PRENDEDOR
PINHÃO
FOLGA
GRAXA
19. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-18

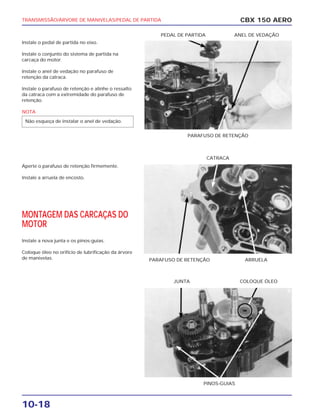

Instale o pedal de partida no eixo.
Instale o conjunto do sistema de partida na
carcaça do motor.
Instale o anel de vedação no parafuso de
retenção da catraca.
Instale o parafuso de retenção e alinhe o ressalto
da catraca com a extremidade do parafuso de
retenção.
NOTA
Aperte o parafuso de retenção firmemente.
Instale a arruela de encosto.
MONTAGEM DAS CARCAÇAS DO
MOTOR
Instale a nova junta e os pinos-guias.
Coloque óleo no orifício de lubrificação da árvore
de manivelas.
Não esqueça de instalar o anel de vedação.
CBX 150 AERO
PARAFUSO DE RETENÇÃO
PEDAL DE PARTIDA ANEL DE VEDAÇÃO
PARAFUSO DE RETENÇÃO ARRUELA
CATRACA
PINOS-GUIAS
JUNTA COLOQUE ÓLEO
20. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-19
CBX 150 AERO

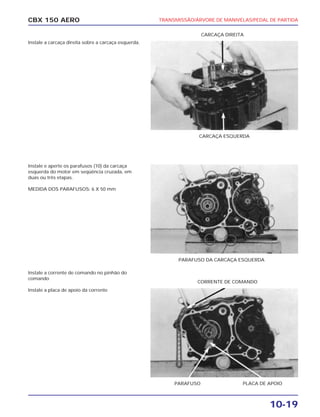

Instale a carcaça direita sobre a carcaça esquerda.
Instale e aperte os parafusos (10) da carcaça
esquerda do motor em seqüência cruzada, em
duas ou três etapas.
MEDIDA DOS PARAFUSOS: 6 X 50 mm
Instale a corrente de comando no pinhão do
comando
Instale a placa de apoio da corrente
CARCAÇA ESQUERDA
CARCAÇA DIREITA
PARAFUSO DA CARCAÇA ESQUERDA
PARAFUSO PLACA DE APOIO
CORRENTE DE COMANDO
21. TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA
10-20

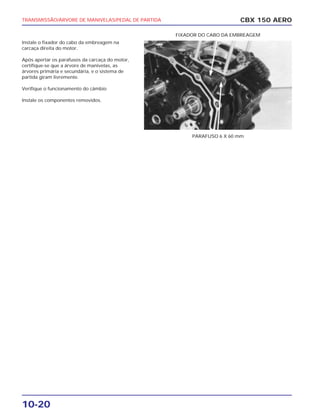

Instale o fixador do cabo da embreagem na
carcaça direita do motor.
Após apertar os parafusos da carcaça do motor,
certifique-se que a árvore de manivelas, as
árvores primária e secundária, e o sistema de
partida giram livremente.
Verifique o funcionamento do câmbio
Instale os componentes removidos.
CBX 150 AERO
PARAFUSO 6 X 60 mm
FIXADOR DO CABO DA EMBREAGEM
23. DIAGNOSE DE DEFEITOS

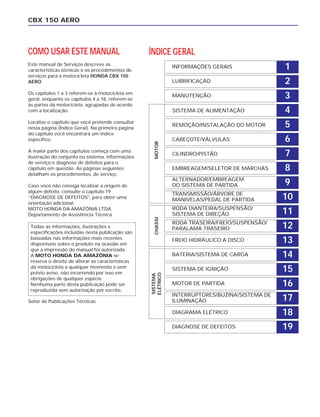

COMO USAR ESTE MANUAL
Este manual de Serviços descreve as
características técnicas e os procedimentos de
serviços para a motocicleta HONDA CBX 150
AERO.
Os capítulos 1 a 3 referem-se à motocicleta em
geral, enquanto os capítulos 4 a 18, referem-se
às partes da motocicleta, agrupadas de acordo
com a localização.
Localize o capítulo que você pretende consultar
nesta página (Índice Geral). Na primeira página
do capítulo você encontrará um índice
específico.
A maior parte dos capítulos começa com uma
ilustração do conjunto ou sistema, informações
de serviço e diagnose de defeitos para o
capítulo em questão. As páginas seguintes
detalham os procedimentos, de serviço.
Caso você não consiga localizar a origem de
algum defeito, consulte o capítulo 19
‘’DIAGNOSE DE DEFEITOS", para obter uma
orientação adicional.
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Assistência Técnica
Setor de Publicações Técnicas.
CBX 150 AERO
Todas as informações, ilustrações e
especificações incluídas nesta publicação são
baseadas nas informações mais recentes
disponíveis sobre o produto na ocasião em
que a impressão do manual foi autorizada.
A MOTO HONDA DA AMAZÔNIA se
reserva o direito de alterar as características
da motocicleta a qualquer momento e sem
prévio aviso, não incorrendo por isso em
obrigações de qualquer espécie.
Nenhuma parte desta publicação pode ser
reproduzida sem autorização por escrito.
1INFORMAÇÕES GERAIS
2LUBRIFICAÇÃO
3MANUTENÇÃO
4SISTEMA DE ALIMENTAÇÃO
5REMOÇÃO/INSTALAÇÃO DO MOTOR
6CABEÇOTE/VÁLVULAS
7CILINDRO/PISTÃO
8EMBREAGEM/SELETOR DE MARCHAS
9ALTERNADOR/EMBREAGEM
DO SISTEMA DE PARTIDA
10TRANSMISSÃO/ÁRVORE DE
MANIVELAS/PEDAL DE PARTIDA
11RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
12RODA TRASEIRA/FREIO/SUSPENSÃO/
PARALAMA TRASEIRO
13FREIO HIDRÁULICO A DISCO
14BATERIA/SISTEMA DE CARGA
15SISTEMA DE IGNIÇÃO
16MOTOR DE PARTIDA
17INTERRUPTORES/BUZINA/SISTEMA DE
ILUMINAÇÃO
18DIAGRAMA ELÉTRICO
19
ÍNDICE GERAL
SISTEMA
ELÉTRICO
CHASSIMOTOR
