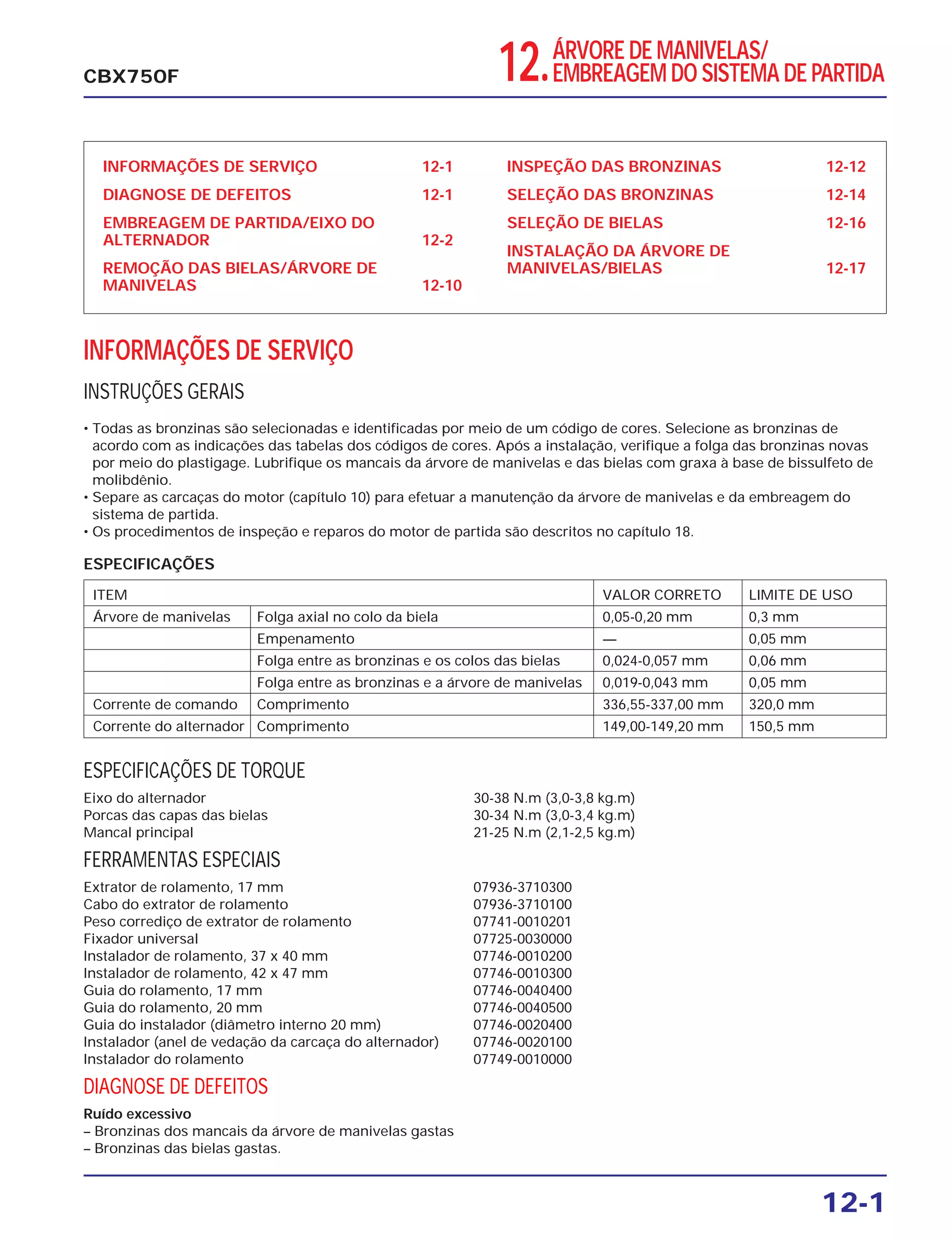

INFORMAÇÕES DE SERVIÇO 12-1
DIAGNOSE DE DEFEITOS 12-1
EMBREAGEM DE PARTIDA/EIXO DO
ALTERNADOR 12-2
REMOÇÃO DAS BIELAS/ÁRVORE DE
MANIVELAS 12-10
INSPEÇÃO DAS BRONZINAS 12-12
SELEÇÃO DAS BRONZINAS 12-14
SELEÇÃO DE BIELAS 12-16
INSTALAÇÃO DA ÁRVORE DE
MANIVELAS/BIELAS 12-17
INFORMAÇÕES DE SERVIÇO
INSTRUÇÕES GERAIS
• Todas as bronzinas são selecionadas e identificadas por meio de um código de cores. Selecione as bronzinas de
acordo com as indicações das tabelas dos códigos de cores. Após a instalação, verifique a folga das bronzinas novas
por meio do plastigage. Lubrifique os mancais da árvore de manivelas e das bielas com graxa à base de bissulfeto de
molibdênio.
• Separe as carcaças do motor (capítulo 10) para efetuar a manutenção da árvore de manivelas e da embreagem do
sistema de partida.
• Os procedimentos de inspeção e reparos do motor de partida são descritos no capítulo 18.
ITEM VALOR CORRETO LIMITE DE USO
Árvore de manivelas Folga axial no colo da biela 0,05-0,20 mm 0,3 mm
Empenamento — 0,05 mm
Folga entre as bronzinas e os colos das bielas 0,024-0,057 mm 0,06 mm
Folga entre as bronzinas e a árvore de manivelas 0,019-0,043 mm 0,05 mm
Corrente de comando Comprimento 336,55-337,00 mm 320,0 mm
Corrente do alternador Comprimento 149,00-149,20 mm 150,5 mm
ESPECIFICAÇÕES
12-1
CBX750F 12.ÁRVORE DE MANIVELAS/
EMBREAGEM DO SISTEMA DE PARTIDA
ESPECIFICAÇÕES DE TORQUE
Eixo do alternador 30-38 N.m (3,0-3,8 kg.m)
Porcas das capas das bielas 30-34 N.m (3,0-3,4 kg.m)
Mancal principal 21-25 N.m (2,1-2,5 kg.m)
FERRAMENTAS ESPECIAIS
Extrator de rolamento, 17 mm 07936-3710300
Cabo do extrator de rolamento 07936-3710100
Peso corrediço de extrator de rolamento 07741-0010201
Fixador universal 07725-0030000
Instalador de rolamento, 37 x 40 mm 07746-0010200
Instalador de rolamento, 42 x 47 mm 07746-0010300
Guia do rolamento, 17 mm 07746-0040400
Guia do rolamento, 20 mm 07746-0040500
Guia do instalador (diâmetro interno 20 mm) 07746-0020400
Instalador (anel de vedação da carcaça do alternador) 07746-0020100
Instalador do rolamento 07749-0010000
DIAGNOSE DE DEFEITOS
Ruído excessivo
– Bronzinas dos mancais da árvore de manivelas gastas
– Bronzinas das bielas gastas.

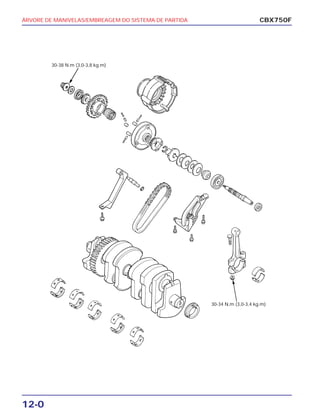

12-0
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA CBX750F
30-38 N.m (3,0-3,8 kg.m)
30-34 N.m (3,0-3,4 kg.m)
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-2

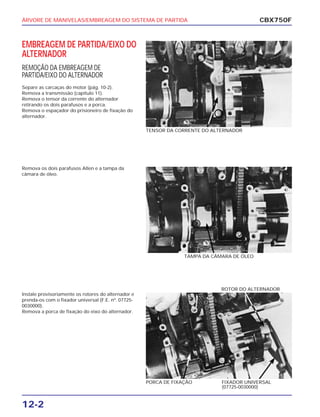

EMBREAGEM DE PARTIDA/EIXO DO
ALTERNADOR
REMOÇÃO DA EMBREAGEM DE
PARTIDA/EIXO DO ALTERNADOR
Separe as carcaças do motor (pág. 10-2).
Remova a transmissão (capítulo 11).
Remova o tensor da corrente do alternador
retirando os dois parafusos e a porca.
Remova o espaçador do prisioneiro de fixação do
alternador.
CBX750F
TENSOR DA CORRENTE DO ALTERNADOR
Remova os dois parafusos Allen e a tampa da
câmara de óleo.
TAMPA DA CÂMARA DE ÓLEO
Instale provisoriamente os rotores do alternador e
prenda-os com o fixador universal (F.E. nº. 07725-
0030000).
Remova a porca de fixação do eixo do alternador.
PORCA DE FIXAÇÃO FIXADOR UNIVERSAL
(07725-0030000)
ROTOR DO ALTERNADOR
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-3
CBX750F

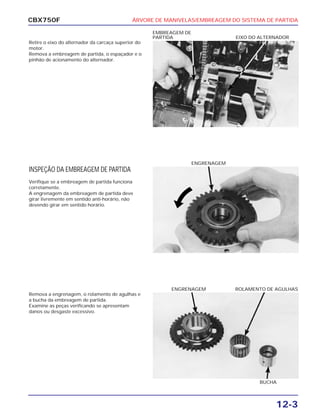

Retire o eixo do alternador da carcaça superior do
motor.
Remova a embreagem de partida, o espaçador e o
pinhão de acionamento do alternador.
EMBREAGEM DE
PARTIDA EIXO DO ALTERNADOR
INSPEÇÃO DA EMBREAGEM DE PARTIDA
Verifique se a embreagem de partida funciona
corretamente.
A engrenagem da embreagem de partida deve
girar livremente em sentido anti-horário, não
devendo girar em sentido horário.
ENGRENAGEM
Remova a engrenagem, o rolamento de agulhas e
a bucha da embreagem de partida.
Examine as peças verificando se apresentam
danos ou desgaste excessivo.
BUCHA
ENGRENAGEM ROLAMENTO DE AGULHAS
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-4

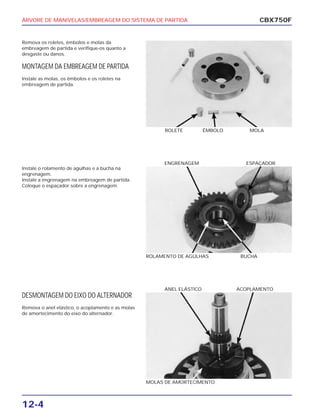

Remova os roletes, êmbolos e molas da
embreagem de partida e verifique-os quanto a
desgaste ou danos.
MONTAGEM DA EMBREAGEM DE PARTIDA
Instale as molas, os êmbolos e os roletes na
embreagem de partida.
CBX750F
ROLETE ÊMBOLO MOLA
Instale o rolamento de agulhas e a bucha na
engrenagem.
Instale a engrenagem na embreagem de partida.
Coloque o espaçador sobre a engrenagem.
ROLAMENTO DE AGULHAS BUCHA
ENGRENAGEM ESPAÇADOR
DESMONTAGEM DO EIXO DO ALTERNADOR
Remova o anel elástico, o acoplamento e as molas
de amortecimento do eixo do alternador.
MOLAS DE AMORTECIMENTO
ANEL ELÁSTICO ACOPLAMENTO
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-5
CBX750F

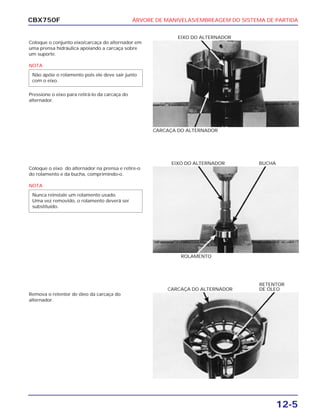

Coloque o conjunto eixo/carcaça do alternador em
uma prensa hidráulica apoiando a carcaça sobre
um suporte.
NOTA
Pressione o eixo para retirá-lo da carcaça do
alternador.
Não apóie o rolamento pois ele deve sair junto
com o eixo.
CARCAÇA DO ALTERNADOR
EIXO DO ALTERNADOR
Coloque o eixo do alternador na prensa e retire-o
do rolamento e da bucha, comprimindo-o.
NOTA
Nunca reinstale um rolamento usado.
Uma vez removido, o rolamento deverá ser
substituído.
ROLAMENTO
EIXO DO ALTERNADOR BUCHA
Remova o retentor de óleo da carcaça do
alternador.
CARCAÇA DO ALTERNADOR
RETENTOR
DE ÓLEO
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

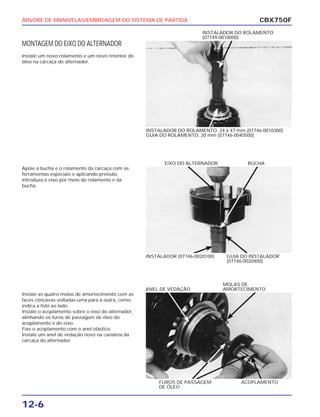

12-6
MONTAGEM DO EIXO DO ALTERNADOR
Instale um novo rolamento e um novo retentor de
óleo na carcaça do alternador.
CBX750F
INSTALADOR DO ROLAMENTO, 24 x 47 mm (07746-0010300)
GUIA DO ROLAMENTO, 20 mm (07746-0040500)
INSTALADOR DO ROLAMENTO
(07749-0010000)
Apóie a bucha e o rolamento da carcaça com as
ferramentas especiais e aplicando pressão,
introduza o eixo por meio do rolamento e da
bucha.
INSTALADOR (07746-0020100) GUIA DO INSTALADOR
(07746-0020400)
EIXO DO ALTERNADOR BUCHA
Instale as quatro molas de amortecimento com as
faces côncavas voltadas uma para a outra, como
indica a foto ao lado.
Instale o acoplamento sobre o eixo do alternador,
alinhando os furos de passagem de óleo do
acoplamento e do eixo.
Fixe o acoplamento com o anel elástico.
Instale um anel de vedação novo na canaleta da
carcaça do alternador.
FUROS DE PASSAGEM
DE ÓLEO
ACOPLAMENTO
ANEL DE VEDAÇÃO
MOLAS DE
AMORTECIMENTO
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-7
CBX750F

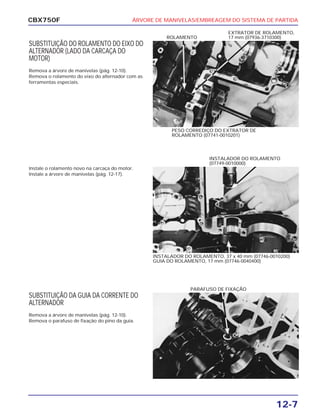

SUBSTITUIÇÃO DO ROLAMENTO DO EIXO DO
ALTERNADOR (LADO DA CARCAÇA DO
MOTOR)
Remova a árvore de manivelas (pág. 12-10).
Remova o rolamento do eixo do alternador com as
ferramentas especiais.
PESO CORREDIÇO DO EXTRATOR DE
ROLAMENTO (07741-0010201)
ROLAMENTO
EXTRATOR DE ROLAMENTO,
17 mm (07936-3710300)
Instale o rolamento novo na carcaça do motor.
Instale a árvore de manivelas (pág. 12-17).
INSTALADOR DO ROLAMENTO, 37 x 40 mm (07746-0010200)
GUIA DO ROLAMENTO, 17 mm (07746-0040400)
INSTALADOR DO ROLAMENTO
(07749-0010000)
SUBSTITUIÇÃO DA GUIA DA CORRENTE DO
ALTERNADOR
Remova a árvore de manivelas (pág. 12-10).
Remova o parafuso de fixação do pino da guia.
PARAFUSO DE FIXAÇÃO
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-8
Remova o parafuso de fixação da guia.
Retire o pino e remova a guia.
Substitua a guia caso esteja danificada ou gasta.
Instale a guia na carcaça superior do motor e
instale o pino da guia.
Aplique líquido selante nas roscas do parafuso de
fixação e instale o parafuso.
CBX750F
PINO DA GUIA GUIA
PARAFUSO DE FIXAÇÃO
Alinhe os furos da carcaça superior do motor e do
pino da guia, girando o pino com uma chave de
fenda.
Aplique líquido selante nas roscas do parafuso de
fixação do pino da guia e instale-o.
Instale a árvore de manivelas (pág. 12-17).
CHAVE DE FENDA
PARAFUSO DE FIXAÇÃO DO PINO
INSTALAÇÃO DA EMBREAGEM DE
PARTIDA/EIXO DO ALTERNADOR
Instale a corrente do alternador sobre o pinhão.
Aplique uma camada de óleo de motor limpo no
anel de vedação da carcaça do alternador e
introduza o eixo do alternador na carcaça superior
do motor passando-o através do pinhão e da
embreagem de partida.
EIXO DO ALTERNADOR
EMBREAGEM DE PARTIDA ÓLEO
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

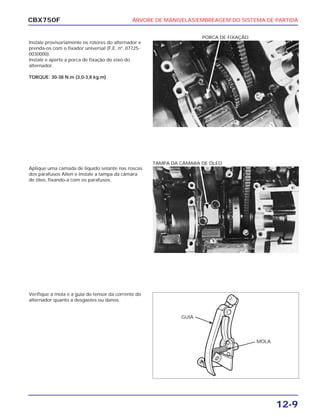

12-9
CBX750F
Instale provisoriamente os rotores do alternador e
prenda-os com o fixador universal (F.E. nº. 07725-
0030000).
Instale e aperte a porca de fixação do eixo do
alternador.
TORQUE: 30-38 N.m (3,0-3,8 kg.m)
PORCA DE FIXAÇÃO
Aplique uma camada de líquido selante nas roscas
dos parafusos Allen e instale a tampa da câmara
de óleo, fixando-a com os parafusos.
TAMPA DA CÂMARA DE ÓLEO
Verifique a mola e a guia do tensor da corrente do
alternador quanto a desgastes ou danos.
MOLA
GUIA
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

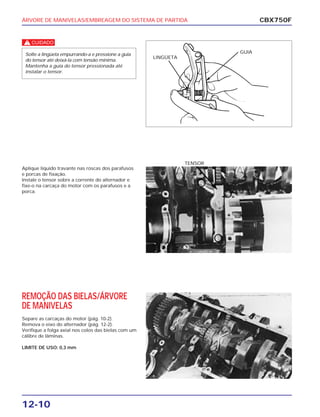

12-10
c
Solte a lingüeta empurrando-a e pressione a guia
do tensor até deixá-la com tensão mínima.
Mantenha a guia do tensor pressionada até
instalar o tensor.
CBX750F
LINGÜETA
GUIA
Aplique líquido travante nas roscas dos parafusos
e porcas de fixação.
Instale o tensor sobre a corrente do alternador e
fixe-o na carcaça do motor com os parafusos e a
porca.
TENSOR
REMOÇÃO DAS BIELAS/ÁRVORE
DE MANIVELAS
Separe as carcaças do motor (pág. 10-2).
Remova o eixo do alternador (pág. 12-2).
Verifique a folga axial nos colos das bielas com um
cálibre de lâminas.
LIMITE DE USO: 0,3 mm
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-11
CBX750F

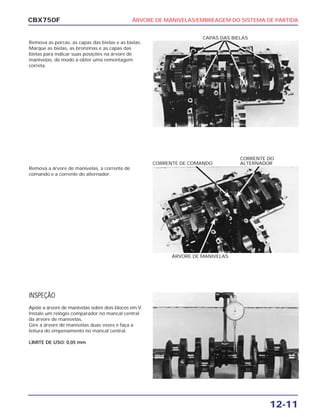

Remova as porcas, as capas das bielas e as bielas.
Marque as bielas, as bronzinas e as capas das
bielas para indicar suas posições na árvore de
manivelas, de modo a obter uma remontagem
correta.
CAPAS DAS BIELAS
Remova a árvore de manivelas, a corrente de
comando e a corrente do alternador.
ÁRVORE DE MANIVELAS
CORRENTE DE COMANDO
CORRENTE DO
ALTERNADOR
INSPEÇÃO
Apóie a árvore de manivelas sobre dois blocos em V.
Instale um relógio comparador no mancal central
da árvore de manivelas.
Gire a árvore de manivelas duas vezes e faça a
leitura do empenamento no mancal central.
LIMITE DE USO: 0,05 mm
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-12

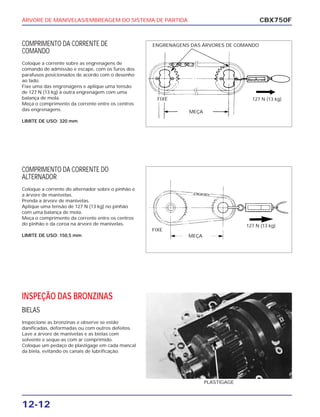

COMPRIMENTO DA CORRENTE DE
COMANDO
Coloque a corrente sobre as engrenagens de
comando de admissão e escape, com os furos dos
parafusos posicionados de acordo com o desenho
ao lado.
Fixe uma das engrenagens e aplique uma tensão
de 127 N (13 kg) à outra engrenagem com uma
balança de mola.
Meça o comprimento da corrente entre os centros
das engrenagens.
LIMITE DE USO: 320 mm
CBX750F
FIXE
MEÇA
127 N (13 kg)
FIXE
MEÇA
127 N (13 kg)
ENGRENAGENS DAS ÁRVORES DE COMANDO
COMPRIMENTO DA CORRENTE DO
ALTERNADOR
Coloque a corrente do alternador sobre o pinhão e
a árvore de manivelas.
Prenda a árvore de manivelas.
Aplique uma tensão de 127 N (13 kg) no pinhão
com uma balança de mola.
Meça o comprimento da corrente entre os centros
do pinhão e da coroa na árvore de manivelas.
LIMITE DE USO: 150,5 mm
INSPEÇÃO DAS BRONZINAS
BIELAS
Inspecione as bronzinas e observe se estão
danificadas, deformadas ou com outros defeitos.
Lave a árvore de manivelas e as bielas com
solvente e seque-as com ar comprimido.
Coloque um pedaço de plastigage em cada mancal
da biela, evitando os canais de lubrificação.
PLASTIGAGE
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

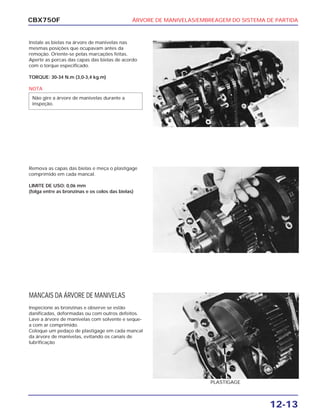

12-13
CBX750F
Instale as bielas na árvore de manivelas nas
mesmas posições que ocupavam antes da
remoção. Oriente-se pelas marcações feitas.
Aperte as porcas das capas das bielas de acordo
com o torque especificado.
TORQUE: 30-34 N.m (3,0-3,4 kg.m)
NOTA
Não gire a árvore de manivelas durante a
inspeção.
Remova as capas das bielas e meça o plastigage
comprimido em cada mancal.
LIMITE DE USO: 0,06 mm
(folga entre as bronzinas e os colos das bielas)
MANCAIS DA ÁRVORE DE MANIVELAS
Inspecione as bronzinas e observe se estão
danificadas, deformadas ou com outros defeitos.
Lave a árvore de manivelas com solvente e seque-
a com ar comprimido.
Coloque um pedaço de plastigage em cada mancal
da árvore de manivelas, evitando os canais de
lubrificação
PLASTIGAGE
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

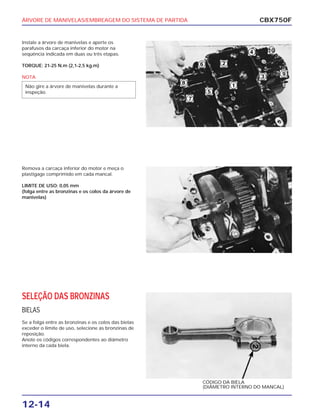

12-14
Instale a árvore de manivelas e aperte os
parafusos da carcaça inferior do motor na
seqüência indicada em duas ou três etapas.
TORQUE: 21-25 N.m (2,1-2,5 kg.m)
NOTA
Não gire a árvore de manivelas durante a
inspeção.
CBX750F
Remova a carcaça inferior do motor e meça o
plastigage comprimido em cada mancal.
LIMITE DE USO: 0,05 mm
(folga entre as bronzinas e os colos da árvore de
manivelas)
SELEÇÃO DAS BRONZINAS
BIELAS
Se a folga entre as bronzinas e os colos das bielas
exceder o limite de uso, selecione as bronzinas de
reposição.
Anote os códigos correspondentes ao diâmetro
interno da cada biela.
CÓDIGO DA BIELA
(DIÂMETRO INTERNO DO MANCAL)
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA
12-15
CBX750F
Anote os códigos correspondentes ao diâmetro
externo dos mancais das bielas na árvore de
manivelas.
NOTA
Determine as bronzinas de reposição a serem
usadas, de acordo com a tabela abaixo,
observando os códigos das bielas e dos mancais.
As letras A ou B gravadas no contrapeso
externo da árvore de manivelas correspondem
ao diâmetro externo dos mancais, da esquerda
para a direita.
CÓDIGO DOS COLOS DAS BIELAS
(DIÂMETRO EXTERNO)
ESPESSURA DAS BRONZINAS
Marrom: 1,494-1,498 mm
Verde: 1,490-1,494 mm
Amarelo: 1,486-1,490 mm
CÓDIGOS DE COR
ÁRVORE DE MANIVELAS
Anote os códigos correspondentes ao diâmetro
interno da carcaça gravados na carcaça superior
do motor.
NOTA
As letras A ou B gravadas na carcaça superior
do motor correspondem ao diâmetro interno
da carcaça, da esquerda para a direita.
CÓDIGOS DA CARCAÇA DO MOTOR
(DIÂMETRO INTERNO)
Código dos colos
(Diâmetro externo)
A B
35,992- 35,984-
36,000 mm 35,992 mm
Amarelo Verde
Verde Marrom
1
39,000-
39,008 mm
2
39,008-
39,016 mm
Códigodasbielas
(Diâmetrointerno)
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

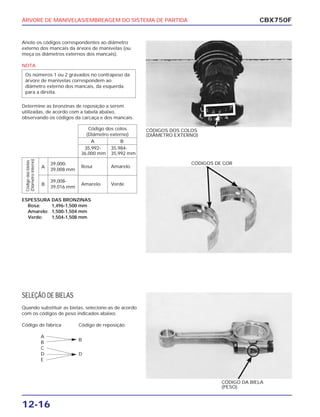

12-16
Anote os códigos correspondentes ao diâmetro
externo dos mancais da árvore de manivelas (ou
meça os diâmetros externos dos mancais).
NOTA
Determine as bronzinas de reposição a serem
utilizadas, de acordo com a tabela abaixo,
observando os códigos da carcaça e dos mancais.
Os números 1 ou 2 gravados no contrapeso da
árvore de manivelas correspondem ao
diâmetro externo dos mancais, da esquerda
para a direita.
CBX750F
CÓDIGOS DOS COLOS
(DIÂMETRO EXTERNO)
ESPESSURA DAS BRONZINAS
Rosa: 1,496-1,500 mm
Amarelo: 1,500-1,504 mm
Verde: 1,504-1,508 mm
CÓDIGOS DE COR
SELEÇÃO DE BIELAS
Quando substituir as bielas, selecione-as de acordo
com os códigos de peso indicados abaixo.
Código de fábrica Código de reposição
A
B
B
C
D D
E
CÓDIGO DA BIELA
(PESO)
Código dos colos
(Diâmetro externo)
A B
35,992- 35,984-
36,000 mm 35,992 mm
Rosa Amarelo
Amarelo Verde
A
39,000-
39,008 mm
B
39,008-
39,016 mm
Códigodasbielas
(Diâmetrointerno)
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

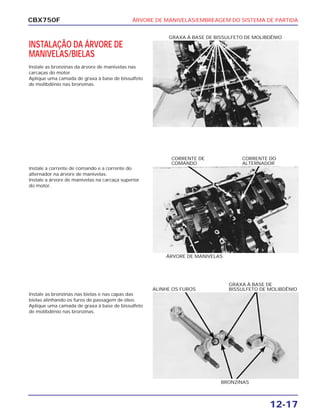

12-17
CBX750F
INSTALAÇÃO DA ÁRVORE DE
MANIVELAS/BIELAS
Instale as bronzinas da árvore de manivelas nas
carcaças do motor.
Aplique uma camada de graxa à base de bissulfeto
de molibdênio nas bronzinas.
GRAXA À BASE DE BISSULFETO DE MOLIBDÊNIO
Instale a corrente de comando e a corrente do
alternador na árvore de manivelas.
Instale a árvore de manivelas na carcaça superior
do motor.
ÁRVORE DE MANIVELAS
CORRENTE DE
COMANDO
CORRENTE DO
ALTERNADOR
Instale as bronzinas nas bielas e nas capas das
bielas alinhando os furos de passagem de óleo.
Aplique uma camada de graxa à base de bissulfeto
de molibdênio nas bronzinas.
BRONZINAS
ALINHE OS FUROS
GRAXA À BASE DE
BISSULFETO DE MOLIBDÊNIO
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

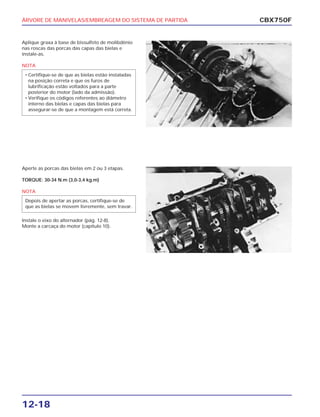

12-18
Aplique graxa à base de bissulfeto de molibdênio
nas roscas das porcas das capas das bielas e
instale-as.
NOTA
• Certifique-se de que as bielas estão instaladas
na posição correta e que os furos de
lubrificação estão voltados para a parte
posterior do motor (lado da admissão).
• Verifique os códigos referentes ao diâmetro
interno das bielas e capas das bielas para
assegurar-se de que a montagem está correta.
CBX750F
Aperte as porcas das bielas em 2 ou 3 etapas.
TORQUE: 30-34 N.m (3,0-3,4 kg.m)
NOTA
Instale o eixo do alternador (pág. 12-8).
Monte a carcaça do motor (capítulo 10).
Depois de apertar as porcas, certifique-se de
que as bielas se movem livremente, sem travar.
ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA

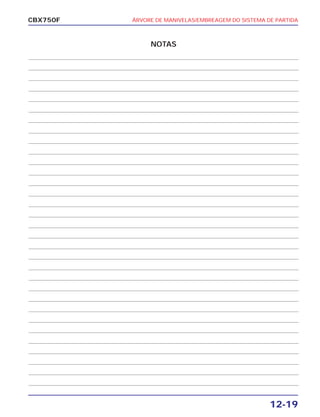

12-19
CBX750F
NOTAS
SUPLEMENTO CBX750F INDY ‘90 ~
SUPLEMENTO CBX750F - ‘87 ~ ‘90
DIAGNOSE DE DEFEITOS
INTERRUPTORES/BUZINA/SISTEMA
DE ILUMINAÇÃO
DIAGRAMA ELÉTRICO
CBX750F

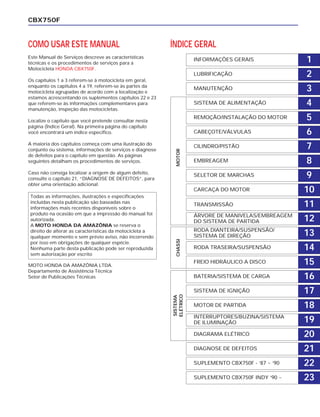

COMO USAR ESTE MANUAL
Este Manual de Serviços descreve as características
técnicas e os procedimentos de serviços para a
Motocicleta HONDA CBX750F.
Os capítulos 1 a 3 referem-se à motocicleta em geral,
enquanto os capítulos 4 a 19, referem-se às partes da
motocicleta agrupadas de acordo com a localização e
estamos acrescentando os suplementos capítulos 22 e 23
que referem-se às informações complementares para
manutenção, inspeção das motocicletas.
Localize o capítulo que você pretende consultar nesta
página (Índice Geral). Na primeira página do capítulo
você encontrará um índice especifico.
A maioria dos capítulos começa com uma ilustração do
conjunto ou sistema, informações de serviços e diagnose
de defeitos para o capítulo em questão. As páginas
seguintes detalham os procedimentos de serviços.
Caso não consiga localizar a origem de algum defeito,
consulte o capítulo 21, “DIAGNOSE DE DEFEITOS”, para
obter uma orientação adicional.
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Assistência Técnica
Setor de Publicações Técnicas
Todas as informações, ilustrações e especificações
incluídas nesta publicação são baseadas nas
informações mais recentes disponíveis sobre o
produto na ocasião em que a impressão do manual foi
autorizada.
A MOTO HONDA DA AMAZÔNIA se reserva o
direito de alterar as características da motocicleta a
qualquer momento e sem prévio aviso, não incorrendo
por isso em obrigações de qualquer espécie.
Nenhuma parte desta publicação pode ser reproduzida
sem autorização por escrito
1INFORMAÇÕES GERAIS
2LUBRIFICAÇÃO
3MANUTENÇÃO
4SISTEMA DE ALIMENTAÇÃO
5REMOÇÃO/INSTALAÇÃO DO MOTOR
6CABEÇOTE/VÁLVULAS
7CILINDRO/PISTÃO
8EMBREAGEM
9SELETOR DE MARCHAS
10CARCAÇA DO MOTOR
11TRANSMISSÃO
12ÁRVORE DE MANIVELAS/EMBREAGEM
DO SISTEMA DE PARTIDA
13RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
14RODA TRASEIRA/SUSPENSÃO
15FREIO HIDRÁULICO A DISCO
16BATERIA/SISTEMA DE CARGA
17SISTEMA DE IGNIÇÃO
19
20
21
22
23
18MOTOR DE PARTIDA
ÍNDICE GERAL
SISTEMA
ELÉTRICO
CHASSIMOTOR

Mais conteúdo relacionado

Mais procurados

Manual de serviço cbx750 f motor
Manual de serviço cbx750 f motorManual de serviço cbx750 f motor
Manual de serviço cbx750 f motor
Thiago Huari

Manual de serviço cbx750 f (1990) informac
Manual de serviço cbx750 f (1990) informacManual de serviço cbx750 f (1990) informac
Manual de serviço cbx750 f (1990) informac
Thiago Huari

Manual de serviço cb600 f hornet cabecote
Manual de serviço cb600 f hornet cabecoteManual de serviço cb600 f hornet cabecote
Manual de serviço cb600 f hornet cabecote
Thiago Huari

Manual de serviço cg125 titan ks es kse cg125 cargo (2002) cabecote
Manual de serviço cg125 titan  ks es kse cg125 cargo (2002) cabecoteManual de serviço cg125 titan  ks es kse cg125 cargo (2002) cabecote
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) cabecote
Thiago Huari

Manual de serviço cb400 carbura
Manual de serviço cb400 carburaManual de serviço cb400 carbura
Manual de serviço cb400 carbura
Thiago Huari

Manual de serviço cbx750 f embreage
Manual de serviço cbx750 f embreageManual de serviço cbx750 f embreage
Manual de serviço cbx750 f embreage
Thiago Huari

Manual de serviço cbx750 f (1990) suplem1
Manual de serviço cbx750 f (1990) suplem1Manual de serviço cbx750 f (1990) suplem1
Manual de serviço cbx750 f (1990) suplem1
Thiago Huari

Manual serviço biz125 ks es 00 x6b-kss-001 embreagem
Manual serviço biz125 ks es   00 x6b-kss-001 embreagemManual serviço biz125 ks es   00 x6b-kss-001 embreagem
Manual serviço biz125 ks es 00 x6b-kss-001 embreagem
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreageManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Thiago Huari

Manual de serviço cb600 f hornet ms (2006) suplemento 00x6b-mbz-002
Manual de serviço cb600 f hornet ms (2006) suplemento   00x6b-mbz-002Manual de serviço cb600 f hornet ms (2006) suplemento   00x6b-mbz-002
Manual de serviço cb600 f hornet ms (2006) suplemento 00x6b-mbz-002
Thiago Huari

Manual de serviço cb600 f hornet alimentacao
Manual de serviço cb600 f hornet alimentacaoManual de serviço cb600 f hornet alimentacao
Manual de serviço cb600 f hornet alimentacao
Thiago Huari

Manual de serviço cb450 manivela
Manual de serviço cb450 manivelaManual de serviço cb450 manivela
Manual de serviço cb450 manivela
Thiago Huari

Manaul de serviço ms cbx250 (2001) cabecote
Manaul de serviço ms cbx250 (2001) cabecoteManaul de serviço ms cbx250 (2001) cabecote
Manaul de serviço ms cbx250 (2001) cabecote
Thiago Huari

Manual de serviço cg150 titan ks es esd informac
Manual de serviço cg150 titan ks es esd informacManual de serviço cg150 titan ks es esd informac
Manual de serviço cg150 titan ks es esd informac
Thiago Huari

Manual de serviço xlx250 r lubrific
Manual de serviço xlx250 r lubrificManual de serviço xlx250 r lubrific
Manual de serviço xlx250 r lubrific
Thiago Huari

Manaul de serviço ms cbx250 (2001) manivelas
Manaul de serviço ms cbx250 (2001) manivelasManaul de serviço ms cbx250 (2001) manivelas
Manaul de serviço ms cbx250 (2001) manivelas
Thiago Huari

Manual serviço c 100 biz - 00 x6b-gce-761 ignicao
Manual serviço c 100 biz - 00 x6b-gce-761 ignicaoManual serviço c 100 biz - 00 x6b-gce-761 ignicao
Manual serviço c 100 biz - 00 x6b-gce-761 ignicao
Thiago Huari

Manual de serviço cg125 titan ks es kse cg125 cargo suplemento 00 x6b-kga-603
Manual de serviço cg125 titan ks es kse cg125 cargo suplemento   00 x6b-kga-603Manual de serviço cg125 titan ks es kse cg125 cargo suplemento   00 x6b-kga-603
Manual de serviço cg125 titan ks es kse cg125 cargo suplemento 00 x6b-kga-603
Thiago Huari

Manual de serviço cb600 f hornet carc motor
Manual de serviço cb600 f hornet carc motorManual de serviço cb600 f hornet carc motor
Manual de serviço cb600 f hornet carc motor
Thiago Huari

Manual de serviço cb600 f hornet inf gerais
Manual de serviço cb600 f hornet inf geraisManual de serviço cb600 f hornet inf gerais
Manual de serviço cb600 f hornet inf gerais
Thiago Huari


Mais procurados (20)

Manual de serviço cbx750 f motor
Manual de serviço cbx750 f motorManual de serviço cbx750 f motor
Manual de serviço cbx750 f motor

Manual de serviço cbx750 f (1990) informac
Manual de serviço cbx750 f (1990) informacManual de serviço cbx750 f (1990) informac
Manual de serviço cbx750 f (1990) informac

Manual de serviço cb600 f hornet cabecote
Manual de serviço cb600 f hornet cabecoteManual de serviço cb600 f hornet cabecote
Manual de serviço cb600 f hornet cabecote

Manual de serviço cg125 titan ks es kse cg125 cargo (2002) cabecote
Manual de serviço cg125 titan  ks es kse cg125 cargo (2002) cabecoteManual de serviço cg125 titan  ks es kse cg125 cargo (2002) cabecote
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) cabecote

Manual de serviço cb400 carbura
Manual de serviço cb400 carburaManual de serviço cb400 carbura
Manual de serviço cb400 carbura

Manual de serviço cbx750 f embreage
Manual de serviço cbx750 f embreageManual de serviço cbx750 f embreage
Manual de serviço cbx750 f embreage

Manual de serviço cbx750 f (1990) suplem1
Manual de serviço cbx750 f (1990) suplem1Manual de serviço cbx750 f (1990) suplem1
Manual de serviço cbx750 f (1990) suplem1

Manual serviço biz125 ks es 00 x6b-kss-001 embreagem
Manual serviço biz125 ks es   00 x6b-kss-001 embreagemManual serviço biz125 ks es   00 x6b-kss-001 embreagem
Manual serviço biz125 ks es 00 x6b-kss-001 embreagem

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreageManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage

Manual de serviço cb600 f hornet ms (2006) suplemento 00x6b-mbz-002
Manual de serviço cb600 f hornet ms (2006) suplemento   00x6b-mbz-002Manual de serviço cb600 f hornet ms (2006) suplemento   00x6b-mbz-002
Manual de serviço cb600 f hornet ms (2006) suplemento 00x6b-mbz-002

Manual de serviço cb600 f hornet alimentacao
Manual de serviço cb600 f hornet alimentacaoManual de serviço cb600 f hornet alimentacao
Manual de serviço cb600 f hornet alimentacao

Manual de serviço cb450 manivela
Manual de serviço cb450 manivelaManual de serviço cb450 manivela
Manual de serviço cb450 manivela

Manaul de serviço ms cbx250 (2001) cabecote
Manaul de serviço ms cbx250 (2001) cabecoteManaul de serviço ms cbx250 (2001) cabecote
Manaul de serviço ms cbx250 (2001) cabecote

Manual de serviço cg150 titan ks es esd informac
Manual de serviço cg150 titan ks es esd informacManual de serviço cg150 titan ks es esd informac
Manual de serviço cg150 titan ks es esd informac

Manual de serviço xlx250 r lubrific
Manual de serviço xlx250 r lubrificManual de serviço xlx250 r lubrific
Manual de serviço xlx250 r lubrific

Manaul de serviço ms cbx250 (2001) manivelas
Manaul de serviço ms cbx250 (2001) manivelasManaul de serviço ms cbx250 (2001) manivelas
Manaul de serviço ms cbx250 (2001) manivelas

Manual serviço c 100 biz - 00 x6b-gce-761 ignicao
Manual serviço c 100 biz - 00 x6b-gce-761 ignicaoManual serviço c 100 biz - 00 x6b-gce-761 ignicao
Manual serviço c 100 biz - 00 x6b-gce-761 ignicao

Manual de serviço cg125 titan ks es kse cg125 cargo suplemento 00 x6b-kga-603
Manual de serviço cg125 titan ks es kse cg125 cargo suplemento   00 x6b-kga-603Manual de serviço cg125 titan ks es kse cg125 cargo suplemento   00 x6b-kga-603
Manual de serviço cg125 titan ks es kse cg125 cargo suplemento 00 x6b-kga-603

Manual de serviço cb600 f hornet carc motor
Manual de serviço cb600 f hornet carc motorManual de serviço cb600 f hornet carc motor
Manual de serviço cb600 f hornet carc motor

Manual de serviço cb600 f hornet inf gerais
Manual de serviço cb600 f hornet inf geraisManual de serviço cb600 f hornet inf gerais
Manual de serviço cb600 f hornet inf gerais


Destaque

Manual de serviço cbx750 f suplem2
Manual de serviço cbx750 f suplem2Manual de serviço cbx750 f suplem2
Manual de serviço cbx750 f suplem2
Thiago Huari

Manual do propietário cbx750 f 87~92_mpmj0882p
Manual do propietário cbx750 f 87~92_mpmj0882pManual do propietário cbx750 f 87~92_mpmj0882p
Manual do propietário cbx750 f 87~92_mpmj0882p
Thiago Huari

Manual de serviço cbx750 f partida
Manual de serviço cbx750 f partidaManual de serviço cbx750 f partida
Manual de serviço cbx750 f partida
Thiago Huari

Manual de serviço cbx750 f manutenc
Manual de serviço cbx750 f manutencManual de serviço cbx750 f manutenc
Manual de serviço cbx750 f manutenc
Thiago Huari

Manual do propietário cbx750 findy todas_d1201-man-0003
Manual do propietário cbx750 findy todas_d1201-man-0003Manual do propietário cbx750 findy todas_d1201-man-0003
Manual do propietário cbx750 findy todas_d1201-man-0003
Thiago Huari

Manual de serviço cbx750 f (1990) lubrific
Manual de serviço cbx750 f (1990) lubrificManual de serviço cbx750 f (1990) lubrific
Manual de serviço cbx750 f (1990) lubrific
Thiago Huari

Manual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeitoManual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeito
Thiago Huari

Manual de serviços shadow 750
Manual de serviços shadow 750Manual de serviços shadow 750
Manual de serviços shadow 750
Emerson Ayres

Manual de montagem da yamaha ybr 125cc
Manual de montagem da yamaha ybr 125ccManual de montagem da yamaha ybr 125cc
Manual de montagem da yamaha ybr 125cc
williammagalhaes


Destaque (9)

Manual de serviço cbx750 f suplem2
Manual de serviço cbx750 f suplem2Manual de serviço cbx750 f suplem2
Manual de serviço cbx750 f suplem2

Manual do propietário cbx750 f 87~92_mpmj0882p
Manual do propietário cbx750 f 87~92_mpmj0882pManual do propietário cbx750 f 87~92_mpmj0882p
Manual do propietário cbx750 f 87~92_mpmj0882p

Manual de serviço cbx750 f partida
Manual de serviço cbx750 f partidaManual de serviço cbx750 f partida
Manual de serviço cbx750 f partida

Manual de serviço cbx750 f manutenc
Manual de serviço cbx750 f manutencManual de serviço cbx750 f manutenc
Manual de serviço cbx750 f manutenc

Manual do propietário cbx750 findy todas_d1201-man-0003
Manual do propietário cbx750 findy todas_d1201-man-0003Manual do propietário cbx750 findy todas_d1201-man-0003
Manual do propietário cbx750 findy todas_d1201-man-0003

Manual de serviço cbx750 f (1990) lubrific
Manual de serviço cbx750 f (1990) lubrificManual de serviço cbx750 f (1990) lubrific
Manual de serviço cbx750 f (1990) lubrific

Manual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeitoManual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeito

Manual de serviços shadow 750
Manual de serviços shadow 750Manual de serviços shadow 750
Manual de serviços shadow 750

Manual de montagem da yamaha ybr 125cc
Manual de montagem da yamaha ybr 125ccManual de montagem da yamaha ybr 125cc
Manual de montagem da yamaha ybr 125cc


Semelhante a Manual de serviço cbx750 f manivela

Manual de serviço cb600 f hornet embreagem
Manual de serviço cb600 f hornet embreagemManual de serviço cb600 f hornet embreagem
Manual de serviço cb600 f hornet embreagem
Thiago Huari

Manual de serviço cb450 e cb450 custom (1983) ms443831 p manivela
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p manivelaManual de serviço cb450 e cb450 custom (1983)   ms443831 p manivela
Manual de serviço cb450 e cb450 custom (1983) ms443831 p manivela
Thiago Huari

Manaul de serviço cbx150 aero (1988) mskw1881 p alternad
Manaul de serviço cbx150 aero (1988)   mskw1881 p alternadManaul de serviço cbx150 aero (1988)   mskw1881 p alternad
Manaul de serviço cbx150 aero (1988) mskw1881 p alternad
Thiago Huari

Manual serviço aero alternad
Manual serviço aero alternadManual serviço aero alternad
Manual serviço aero alternad
Thiago Huari

Manual de servço dream rodadiant
Manual de servço dream rodadiantManual de servço dream rodadiant
Manual de servço dream rodadiant
Thiago Huari

Manual de serviço c 100 dream - 00 x6b-gn5-710 rodadiant
Manual de serviço c 100 dream - 00 x6b-gn5-710 rodadiantManual de serviço c 100 dream - 00 x6b-gn5-710 rodadiant
Manual de serviço c 100 dream - 00 x6b-gn5-710 rodadiant
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p embreage
Manual de serviço xr200 r nx200 cbx200s   mskbb931p embreageManual de serviço xr200 r nx200 cbx200s   mskbb931p embreage
Manual de serviço xr200 r nx200 cbx200s mskbb931p embreage
Thiago Huari

Manual de serviço nx200 xr embreage
Manual de serviço nx200 xr embreageManual de serviço nx200 xr embreage
Manual de serviço nx200 xr embreage
Thiago Huari

Manual de serviço xl125 s (1984) ms437841p manivela
Manual de serviço xl125 s (1984)   ms437841p manivelaManual de serviço xl125 s (1984)   ms437841p manivela
Manual de serviço xl125 s (1984) ms437841p manivela
Thiago Huari

Manual de serviço xls125 manivela
Manual de serviço xls125 manivelaManual de serviço xls125 manivela
Manual de serviço xls125 manivela
Thiago Huari

Manual de serviço cr250 99 carcmoto
Manual de serviço cr250 99 carcmotoManual de serviço cr250 99 carcmoto
Manual de serviço cr250 99 carcmoto
Thiago Huari

Manaul de serviço cbr600 f(3) (2001~) marcha
Manaul de serviço cbr600 f(3) (2001~) marchaManaul de serviço cbr600 f(3) (2001~) marcha
Manaul de serviço cbr600 f(3) (2001~) marcha
Thiago Huari

Manual de serviço xl250 r (1983) mskb7831p transmis
Manual de serviço xl250 r (1983)   mskb7831p transmisManual de serviço xl250 r (1983)   mskb7831p transmis
Manual de serviço xl250 r (1983) mskb7831p transmis
Thiago Huari

Manual de serviço xl250 r (1983) mskb7831p embreage
Manual de serviço xl250 r (1983)   mskb7831p embreageManual de serviço xl250 r (1983)   mskb7831p embreage
Manual de serviço xl250 r (1983) mskb7831p embreage
Thiago Huari

Manual de serviço xl125 s (1984) ms437841p embreage
Manual de serviço xl125 s (1984)   ms437841p embreageManual de serviço xl125 s (1984)   ms437841p embreage
Manual de serviço xl125 s (1984) ms437841p embreage
Thiago Huari

Manual de serviço xls125 embreage
Manual de serviço xls125 embreageManual de serviço xls125 embreage
Manual de serviço xls125 embreage
Thiago Huari

Manual de serviço xlx350 r carcaca
Manual de serviço xlx350 r carcacaManual de serviço xlx350 r carcaca
Manual de serviço xlx350 r carcaca
Thiago Huari

Manual de serviço xlx350 r 00x6b-kv2-603 carcaca
Manual de serviço xlx350 r   00x6b-kv2-603 carcacaManual de serviço xlx350 r   00x6b-kv2-603 carcaca
Manual de serviço xlx350 r 00x6b-kv2-603 carcaca
Thiago Huari

Manual de serviço cr250 00 carcaca
Manual de serviço cr250 00 carcacaManual de serviço cr250 00 carcaca
Manual de serviço cr250 00 carcaca
Thiago Huari

Manual de serviço vt600 c rodatras
Manual de serviço vt600 c rodatrasManual de serviço vt600 c rodatras
Manual de serviço vt600 c rodatras
Thiago Huari


Semelhante a Manual de serviço cbx750 f manivela (20)

Manual de serviço cb600 f hornet embreagem
Manual de serviço cb600 f hornet embreagemManual de serviço cb600 f hornet embreagem
Manual de serviço cb600 f hornet embreagem

Manual de serviço cb450 e cb450 custom (1983) ms443831 p manivela
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p manivelaManual de serviço cb450 e cb450 custom (1983)   ms443831 p manivela
Manual de serviço cb450 e cb450 custom (1983) ms443831 p manivela

Manaul de serviço cbx150 aero (1988) mskw1881 p alternad
Manaul de serviço cbx150 aero (1988)   mskw1881 p alternadManaul de serviço cbx150 aero (1988)   mskw1881 p alternad
Manaul de serviço cbx150 aero (1988) mskw1881 p alternad

Manual serviço aero alternad
Manual serviço aero alternadManual serviço aero alternad
Manual serviço aero alternad

Manual de servço dream rodadiant
Manual de servço dream rodadiantManual de servço dream rodadiant
Manual de servço dream rodadiant

Manual de serviço c 100 dream - 00 x6b-gn5-710 rodadiant
Manual de serviço c 100 dream - 00 x6b-gn5-710 rodadiantManual de serviço c 100 dream - 00 x6b-gn5-710 rodadiant
Manual de serviço c 100 dream - 00 x6b-gn5-710 rodadiant

Manual de serviço xr200 r nx200 cbx200s mskbb931p embreage
Manual de serviço xr200 r nx200 cbx200s   mskbb931p embreageManual de serviço xr200 r nx200 cbx200s   mskbb931p embreage
Manual de serviço xr200 r nx200 cbx200s mskbb931p embreage

Manual de serviço nx200 xr embreage
Manual de serviço nx200 xr embreageManual de serviço nx200 xr embreage
Manual de serviço nx200 xr embreage

Manual de serviço xl125 s (1984) ms437841p manivela
Manual de serviço xl125 s (1984)   ms437841p manivelaManual de serviço xl125 s (1984)   ms437841p manivela
Manual de serviço xl125 s (1984) ms437841p manivela

Manual de serviço xls125 manivela
Manual de serviço xls125 manivelaManual de serviço xls125 manivela
Manual de serviço xls125 manivela

Manual de serviço cr250 99 carcmoto
Manual de serviço cr250 99 carcmotoManual de serviço cr250 99 carcmoto
Manual de serviço cr250 99 carcmoto

Manaul de serviço cbr600 f(3) (2001~) marcha
Manaul de serviço cbr600 f(3) (2001~) marchaManaul de serviço cbr600 f(3) (2001~) marcha
Manaul de serviço cbr600 f(3) (2001~) marcha

Manual de serviço xl250 r (1983) mskb7831p transmis
Manual de serviço xl250 r (1983)   mskb7831p transmisManual de serviço xl250 r (1983)   mskb7831p transmis
Manual de serviço xl250 r (1983) mskb7831p transmis

Manual de serviço xl250 r (1983) mskb7831p embreage
Manual de serviço xl250 r (1983)   mskb7831p embreageManual de serviço xl250 r (1983)   mskb7831p embreage
Manual de serviço xl250 r (1983) mskb7831p embreage

Manual de serviço xl125 s (1984) ms437841p embreage
Manual de serviço xl125 s (1984)   ms437841p embreageManual de serviço xl125 s (1984)   ms437841p embreage
Manual de serviço xl125 s (1984) ms437841p embreage

Manual de serviço xls125 embreage
Manual de serviço xls125 embreageManual de serviço xls125 embreage
Manual de serviço xls125 embreage

Manual de serviço xlx350 r carcaca
Manual de serviço xlx350 r carcacaManual de serviço xlx350 r carcaca
Manual de serviço xlx350 r carcaca

Manual de serviço xlx350 r 00x6b-kv2-603 carcaca
Manual de serviço xlx350 r   00x6b-kv2-603 carcacaManual de serviço xlx350 r   00x6b-kv2-603 carcaca
Manual de serviço xlx350 r 00x6b-kv2-603 carcaca

Manual de serviço cr250 00 carcaca
Manual de serviço cr250 00 carcacaManual de serviço cr250 00 carcaca
Manual de serviço cr250 00 carcaca

Manual de serviço vt600 c rodatras
Manual de serviço vt600 c rodatrasManual de serviço vt600 c rodatras
Manual de serviço vt600 c rodatras


Mais de Thiago Huari

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos
Thiago Huari

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Thiago Huari

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind
Thiago Huari

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao
Thiago Huari

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd
Thiago Huari

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao
Thiago Huari

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice
Thiago Huari

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao
Thiago Huari

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico
Thiago Huari

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama
Thiago Huari

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa
Thiago Huari

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro
Thiago Huari

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi
Thiago Huari

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa
Thiago Huari

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote
Thiago Huari

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria
Thiago Huari

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Thiago Huari


Mais de Thiago Huari (20)

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2


Manual de serviço cbx750 f manivela

  • 1. INFORMAÇÕES DE SERVIÇO 12-1 DIAGNOSE DE DEFEITOS 12-1 EMBREAGEM DE PARTIDA/EIXO DO ALTERNADOR 12-2 REMOÇÃO DAS BIELAS/ÁRVORE DE MANIVELAS 12-10 INSPEÇÃO DAS BRONZINAS 12-12 SELEÇÃO DAS BRONZINAS 12-14 SELEÇÃO DE BIELAS 12-16 INSTALAÇÃO DA ÁRVORE DE MANIVELAS/BIELAS 12-17 INFORMAÇÕES DE SERVIÇO INSTRUÇÕES GERAIS • Todas as bronzinas são selecionadas e identificadas por meio de um código de cores. Selecione as bronzinas de acordo com as indicações das tabelas dos códigos de cores. Após a instalação, verifique a folga das bronzinas novas por meio do plastigage. Lubrifique os mancais da árvore de manivelas e das bielas com graxa à base de bissulfeto de molibdênio. • Separe as carcaças do motor (capítulo 10) para efetuar a manutenção da árvore de manivelas e da embreagem do sistema de partida. • Os procedimentos de inspeção e reparos do motor de partida são descritos no capítulo 18. ITEM VALOR CORRETO LIMITE DE USO Árvore de manivelas Folga axial no colo da biela 0,05-0,20 mm 0,3 mm Empenamento — 0,05 mm Folga entre as bronzinas e os colos das bielas 0,024-0,057 mm 0,06 mm Folga entre as bronzinas e a árvore de manivelas 0,019-0,043 mm 0,05 mm Corrente de comando Comprimento 336,55-337,00 mm 320,0 mm Corrente do alternador Comprimento 149,00-149,20 mm 150,5 mm ESPECIFICAÇÕES 12-1 CBX750F 12.ÁRVORE DE MANIVELAS/ EMBREAGEM DO SISTEMA DE PARTIDA ESPECIFICAÇÕES DE TORQUE Eixo do alternador 30-38 N.m (3,0-3,8 kg.m) Porcas das capas das bielas 30-34 N.m (3,0-3,4 kg.m) Mancal principal 21-25 N.m (2,1-2,5 kg.m) FERRAMENTAS ESPECIAIS Extrator de rolamento, 17 mm 07936-3710300 Cabo do extrator de rolamento 07936-3710100 Peso corrediço de extrator de rolamento 07741-0010201 Fixador universal 07725-0030000 Instalador de rolamento, 37 x 40 mm 07746-0010200 Instalador de rolamento, 42 x 47 mm 07746-0010300 Guia do rolamento, 17 mm 07746-0040400 Guia do rolamento, 20 mm 07746-0040500 Guia do instalador (diâmetro interno 20 mm) 07746-0020400 Instalador (anel de vedação da carcaça do alternador) 07746-0020100 Instalador do rolamento 07749-0010000 DIAGNOSE DE DEFEITOS Ruído excessivo – Bronzinas dos mancais da árvore de manivelas gastas – Bronzinas das bielas gastas.
  • 2. 12-0 ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA CBX750F 30-38 N.m (3,0-3,8 kg.m) 30-34 N.m (3,0-3,4 kg.m)
  • 3. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-2 EMBREAGEM DE PARTIDA/EIXO DO ALTERNADOR REMOÇÃO DA EMBREAGEM DE PARTIDA/EIXO DO ALTERNADOR Separe as carcaças do motor (pág. 10-2). Remova a transmissão (capítulo 11). Remova o tensor da corrente do alternador retirando os dois parafusos e a porca. Remova o espaçador do prisioneiro de fixação do alternador. CBX750F TENSOR DA CORRENTE DO ALTERNADOR Remova os dois parafusos Allen e a tampa da câmara de óleo. TAMPA DA CÂMARA DE ÓLEO Instale provisoriamente os rotores do alternador e prenda-os com o fixador universal (F.E. nº. 07725- 0030000). Remova a porca de fixação do eixo do alternador. PORCA DE FIXAÇÃO FIXADOR UNIVERSAL (07725-0030000) ROTOR DO ALTERNADOR
  • 4. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-3 CBX750F Retire o eixo do alternador da carcaça superior do motor. Remova a embreagem de partida, o espaçador e o pinhão de acionamento do alternador. EMBREAGEM DE PARTIDA EIXO DO ALTERNADOR INSPEÇÃO DA EMBREAGEM DE PARTIDA Verifique se a embreagem de partida funciona corretamente. A engrenagem da embreagem de partida deve girar livremente em sentido anti-horário, não devendo girar em sentido horário. ENGRENAGEM Remova a engrenagem, o rolamento de agulhas e a bucha da embreagem de partida. Examine as peças verificando se apresentam danos ou desgaste excessivo. BUCHA ENGRENAGEM ROLAMENTO DE AGULHAS
  • 5. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-4 Remova os roletes, êmbolos e molas da embreagem de partida e verifique-os quanto a desgaste ou danos. MONTAGEM DA EMBREAGEM DE PARTIDA Instale as molas, os êmbolos e os roletes na embreagem de partida. CBX750F ROLETE ÊMBOLO MOLA Instale o rolamento de agulhas e a bucha na engrenagem. Instale a engrenagem na embreagem de partida. Coloque o espaçador sobre a engrenagem. ROLAMENTO DE AGULHAS BUCHA ENGRENAGEM ESPAÇADOR DESMONTAGEM DO EIXO DO ALTERNADOR Remova o anel elástico, o acoplamento e as molas de amortecimento do eixo do alternador. MOLAS DE AMORTECIMENTO ANEL ELÁSTICO ACOPLAMENTO
  • 6. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-5 CBX750F Coloque o conjunto eixo/carcaça do alternador em uma prensa hidráulica apoiando a carcaça sobre um suporte. NOTA Pressione o eixo para retirá-lo da carcaça do alternador. Não apóie o rolamento pois ele deve sair junto com o eixo. CARCAÇA DO ALTERNADOR EIXO DO ALTERNADOR Coloque o eixo do alternador na prensa e retire-o do rolamento e da bucha, comprimindo-o. NOTA Nunca reinstale um rolamento usado. Uma vez removido, o rolamento deverá ser substituído. ROLAMENTO EIXO DO ALTERNADOR BUCHA Remova o retentor de óleo da carcaça do alternador. CARCAÇA DO ALTERNADOR RETENTOR DE ÓLEO
  • 7. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-6 MONTAGEM DO EIXO DO ALTERNADOR Instale um novo rolamento e um novo retentor de óleo na carcaça do alternador. CBX750F INSTALADOR DO ROLAMENTO, 24 x 47 mm (07746-0010300) GUIA DO ROLAMENTO, 20 mm (07746-0040500) INSTALADOR DO ROLAMENTO (07749-0010000) Apóie a bucha e o rolamento da carcaça com as ferramentas especiais e aplicando pressão, introduza o eixo por meio do rolamento e da bucha. INSTALADOR (07746-0020100) GUIA DO INSTALADOR (07746-0020400) EIXO DO ALTERNADOR BUCHA Instale as quatro molas de amortecimento com as faces côncavas voltadas uma para a outra, como indica a foto ao lado. Instale o acoplamento sobre o eixo do alternador, alinhando os furos de passagem de óleo do acoplamento e do eixo. Fixe o acoplamento com o anel elástico. Instale um anel de vedação novo na canaleta da carcaça do alternador. FUROS DE PASSAGEM DE ÓLEO ACOPLAMENTO ANEL DE VEDAÇÃO MOLAS DE AMORTECIMENTO
  • 8. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-7 CBX750F SUBSTITUIÇÃO DO ROLAMENTO DO EIXO DO ALTERNADOR (LADO DA CARCAÇA DO MOTOR) Remova a árvore de manivelas (pág. 12-10). Remova o rolamento do eixo do alternador com as ferramentas especiais. PESO CORREDIÇO DO EXTRATOR DE ROLAMENTO (07741-0010201) ROLAMENTO EXTRATOR DE ROLAMENTO, 17 mm (07936-3710300) Instale o rolamento novo na carcaça do motor. Instale a árvore de manivelas (pág. 12-17). INSTALADOR DO ROLAMENTO, 37 x 40 mm (07746-0010200) GUIA DO ROLAMENTO, 17 mm (07746-0040400) INSTALADOR DO ROLAMENTO (07749-0010000) SUBSTITUIÇÃO DA GUIA DA CORRENTE DO ALTERNADOR Remova a árvore de manivelas (pág. 12-10). Remova o parafuso de fixação do pino da guia. PARAFUSO DE FIXAÇÃO
  • 9. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-8 Remova o parafuso de fixação da guia. Retire o pino e remova a guia. Substitua a guia caso esteja danificada ou gasta. Instale a guia na carcaça superior do motor e instale o pino da guia. Aplique líquido selante nas roscas do parafuso de fixação e instale o parafuso. CBX750F PINO DA GUIA GUIA PARAFUSO DE FIXAÇÃO Alinhe os furos da carcaça superior do motor e do pino da guia, girando o pino com uma chave de fenda. Aplique líquido selante nas roscas do parafuso de fixação do pino da guia e instale-o. Instale a árvore de manivelas (pág. 12-17). CHAVE DE FENDA PARAFUSO DE FIXAÇÃO DO PINO INSTALAÇÃO DA EMBREAGEM DE PARTIDA/EIXO DO ALTERNADOR Instale a corrente do alternador sobre o pinhão. Aplique uma camada de óleo de motor limpo no anel de vedação da carcaça do alternador e introduza o eixo do alternador na carcaça superior do motor passando-o através do pinhão e da embreagem de partida. EIXO DO ALTERNADOR EMBREAGEM DE PARTIDA ÓLEO
  • 10. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-9 CBX750F Instale provisoriamente os rotores do alternador e prenda-os com o fixador universal (F.E. nº. 07725- 0030000). Instale e aperte a porca de fixação do eixo do alternador. TORQUE: 30-38 N.m (3,0-3,8 kg.m) PORCA DE FIXAÇÃO Aplique uma camada de líquido selante nas roscas dos parafusos Allen e instale a tampa da câmara de óleo, fixando-a com os parafusos. TAMPA DA CÂMARA DE ÓLEO Verifique a mola e a guia do tensor da corrente do alternador quanto a desgastes ou danos. MOLA GUIA
  • 11. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-10 c Solte a lingüeta empurrando-a e pressione a guia do tensor até deixá-la com tensão mínima. Mantenha a guia do tensor pressionada até instalar o tensor. CBX750F LINGÜETA GUIA Aplique líquido travante nas roscas dos parafusos e porcas de fixação. Instale o tensor sobre a corrente do alternador e fixe-o na carcaça do motor com os parafusos e a porca. TENSOR REMOÇÃO DAS BIELAS/ÁRVORE DE MANIVELAS Separe as carcaças do motor (pág. 10-2). Remova o eixo do alternador (pág. 12-2). Verifique a folga axial nos colos das bielas com um cálibre de lâminas. LIMITE DE USO: 0,3 mm
  • 12. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-11 CBX750F Remova as porcas, as capas das bielas e as bielas. Marque as bielas, as bronzinas e as capas das bielas para indicar suas posições na árvore de manivelas, de modo a obter uma remontagem correta. CAPAS DAS BIELAS Remova a árvore de manivelas, a corrente de comando e a corrente do alternador. ÁRVORE DE MANIVELAS CORRENTE DE COMANDO CORRENTE DO ALTERNADOR INSPEÇÃO Apóie a árvore de manivelas sobre dois blocos em V. Instale um relógio comparador no mancal central da árvore de manivelas. Gire a árvore de manivelas duas vezes e faça a leitura do empenamento no mancal central. LIMITE DE USO: 0,05 mm
  • 13. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-12 COMPRIMENTO DA CORRENTE DE COMANDO Coloque a corrente sobre as engrenagens de comando de admissão e escape, com os furos dos parafusos posicionados de acordo com o desenho ao lado. Fixe uma das engrenagens e aplique uma tensão de 127 N (13 kg) à outra engrenagem com uma balança de mola. Meça o comprimento da corrente entre os centros das engrenagens. LIMITE DE USO: 320 mm CBX750F FIXE MEÇA 127 N (13 kg) FIXE MEÇA 127 N (13 kg) ENGRENAGENS DAS ÁRVORES DE COMANDO COMPRIMENTO DA CORRENTE DO ALTERNADOR Coloque a corrente do alternador sobre o pinhão e a árvore de manivelas. Prenda a árvore de manivelas. Aplique uma tensão de 127 N (13 kg) no pinhão com uma balança de mola. Meça o comprimento da corrente entre os centros do pinhão e da coroa na árvore de manivelas. LIMITE DE USO: 150,5 mm INSPEÇÃO DAS BRONZINAS BIELAS Inspecione as bronzinas e observe se estão danificadas, deformadas ou com outros defeitos. Lave a árvore de manivelas e as bielas com solvente e seque-as com ar comprimido. Coloque um pedaço de plastigage em cada mancal da biela, evitando os canais de lubrificação. PLASTIGAGE
  • 14. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-13 CBX750F Instale as bielas na árvore de manivelas nas mesmas posições que ocupavam antes da remoção. Oriente-se pelas marcações feitas. Aperte as porcas das capas das bielas de acordo com o torque especificado. TORQUE: 30-34 N.m (3,0-3,4 kg.m) NOTA Não gire a árvore de manivelas durante a inspeção. Remova as capas das bielas e meça o plastigage comprimido em cada mancal. LIMITE DE USO: 0,06 mm (folga entre as bronzinas e os colos das bielas) MANCAIS DA ÁRVORE DE MANIVELAS Inspecione as bronzinas e observe se estão danificadas, deformadas ou com outros defeitos. Lave a árvore de manivelas com solvente e seque- a com ar comprimido. Coloque um pedaço de plastigage em cada mancal da árvore de manivelas, evitando os canais de lubrificação PLASTIGAGE
  • 15. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-14 Instale a árvore de manivelas e aperte os parafusos da carcaça inferior do motor na seqüência indicada em duas ou três etapas. TORQUE: 21-25 N.m (2,1-2,5 kg.m) NOTA Não gire a árvore de manivelas durante a inspeção. CBX750F Remova a carcaça inferior do motor e meça o plastigage comprimido em cada mancal. LIMITE DE USO: 0,05 mm (folga entre as bronzinas e os colos da árvore de manivelas) SELEÇÃO DAS BRONZINAS BIELAS Se a folga entre as bronzinas e os colos das bielas exceder o limite de uso, selecione as bronzinas de reposição. Anote os códigos correspondentes ao diâmetro interno da cada biela. CÓDIGO DA BIELA (DIÂMETRO INTERNO DO MANCAL)
  • 16. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-15 CBX750F Anote os códigos correspondentes ao diâmetro externo dos mancais das bielas na árvore de manivelas. NOTA Determine as bronzinas de reposição a serem usadas, de acordo com a tabela abaixo, observando os códigos das bielas e dos mancais. As letras A ou B gravadas no contrapeso externo da árvore de manivelas correspondem ao diâmetro externo dos mancais, da esquerda para a direita. CÓDIGO DOS COLOS DAS BIELAS (DIÂMETRO EXTERNO) ESPESSURA DAS BRONZINAS Marrom: 1,494-1,498 mm Verde: 1,490-1,494 mm Amarelo: 1,486-1,490 mm CÓDIGOS DE COR ÁRVORE DE MANIVELAS Anote os códigos correspondentes ao diâmetro interno da carcaça gravados na carcaça superior do motor. NOTA As letras A ou B gravadas na carcaça superior do motor correspondem ao diâmetro interno da carcaça, da esquerda para a direita. CÓDIGOS DA CARCAÇA DO MOTOR (DIÂMETRO INTERNO) Código dos colos (Diâmetro externo) A B 35,992- 35,984- 36,000 mm 35,992 mm Amarelo Verde Verde Marrom 1 39,000- 39,008 mm 2 39,008- 39,016 mm Códigodasbielas (Diâmetrointerno)
  • 17. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-16 Anote os códigos correspondentes ao diâmetro externo dos mancais da árvore de manivelas (ou meça os diâmetros externos dos mancais). NOTA Determine as bronzinas de reposição a serem utilizadas, de acordo com a tabela abaixo, observando os códigos da carcaça e dos mancais. Os números 1 ou 2 gravados no contrapeso da árvore de manivelas correspondem ao diâmetro externo dos mancais, da esquerda para a direita. CBX750F CÓDIGOS DOS COLOS (DIÂMETRO EXTERNO) ESPESSURA DAS BRONZINAS Rosa: 1,496-1,500 mm Amarelo: 1,500-1,504 mm Verde: 1,504-1,508 mm CÓDIGOS DE COR SELEÇÃO DE BIELAS Quando substituir as bielas, selecione-as de acordo com os códigos de peso indicados abaixo. Código de fábrica Código de reposição A B B C D D E CÓDIGO DA BIELA (PESO) Código dos colos (Diâmetro externo) A B 35,992- 35,984- 36,000 mm 35,992 mm Rosa Amarelo Amarelo Verde A 39,000- 39,008 mm B 39,008- 39,016 mm Códigodasbielas (Diâmetrointerno)
  • 18. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-17 CBX750F INSTALAÇÃO DA ÁRVORE DE MANIVELAS/BIELAS Instale as bronzinas da árvore de manivelas nas carcaças do motor. Aplique uma camada de graxa à base de bissulfeto de molibdênio nas bronzinas. GRAXA À BASE DE BISSULFETO DE MOLIBDÊNIO Instale a corrente de comando e a corrente do alternador na árvore de manivelas. Instale a árvore de manivelas na carcaça superior do motor. ÁRVORE DE MANIVELAS CORRENTE DE COMANDO CORRENTE DO ALTERNADOR Instale as bronzinas nas bielas e nas capas das bielas alinhando os furos de passagem de óleo. Aplique uma camada de graxa à base de bissulfeto de molibdênio nas bronzinas. BRONZINAS ALINHE OS FUROS GRAXA À BASE DE BISSULFETO DE MOLIBDÊNIO
  • 19. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-18 Aplique graxa à base de bissulfeto de molibdênio nas roscas das porcas das capas das bielas e instale-as. NOTA • Certifique-se de que as bielas estão instaladas na posição correta e que os furos de lubrificação estão voltados para a parte posterior do motor (lado da admissão). • Verifique os códigos referentes ao diâmetro interno das bielas e capas das bielas para assegurar-se de que a montagem está correta. CBX750F Aperte as porcas das bielas em 2 ou 3 etapas. TORQUE: 30-34 N.m (3,0-3,4 kg.m) NOTA Instale o eixo do alternador (pág. 12-8). Monte a carcaça do motor (capítulo 10). Depois de apertar as porcas, certifique-se de que as bielas se movem livremente, sem travar.
  • 20. ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 12-19 CBX750F NOTAS
  • 21. SUPLEMENTO CBX750F INDY ‘90 ~ SUPLEMENTO CBX750F - ‘87 ~ ‘90 DIAGNOSE DE DEFEITOS INTERRUPTORES/BUZINA/SISTEMA DE ILUMINAÇÃO DIAGRAMA ELÉTRICO CBX750F COMO USAR ESTE MANUAL Este Manual de Serviços descreve as características técnicas e os procedimentos de serviços para a Motocicleta HONDA CBX750F. Os capítulos 1 a 3 referem-se à motocicleta em geral, enquanto os capítulos 4 a 19, referem-se às partes da motocicleta agrupadas de acordo com a localização e estamos acrescentando os suplementos capítulos 22 e 23 que referem-se às informações complementares para manutenção, inspeção das motocicletas. Localize o capítulo que você pretende consultar nesta página (Índice Geral). Na primeira página do capítulo você encontrará um índice especifico. A maioria dos capítulos começa com uma ilustração do conjunto ou sistema, informações de serviços e diagnose de defeitos para o capítulo em questão. As páginas seguintes detalham os procedimentos de serviços. Caso não consiga localizar a origem de algum defeito, consulte o capítulo 21, “DIAGNOSE DE DEFEITOS”, para obter uma orientação adicional. MOTO HONDA DA AMAZÔNIA LTDA. Departamento de Assistência Técnica Setor de Publicações Técnicas Todas as informações, ilustrações e especificações incluídas nesta publicação são baseadas nas informações mais recentes disponíveis sobre o produto na ocasião em que a impressão do manual foi autorizada. A MOTO HONDA DA AMAZÔNIA se reserva o direito de alterar as características da motocicleta a qualquer momento e sem prévio aviso, não incorrendo por isso em obrigações de qualquer espécie. Nenhuma parte desta publicação pode ser reproduzida sem autorização por escrito 1INFORMAÇÕES GERAIS 2LUBRIFICAÇÃO 3MANUTENÇÃO 4SISTEMA DE ALIMENTAÇÃO 5REMOÇÃO/INSTALAÇÃO DO MOTOR 6CABEÇOTE/VÁLVULAS 7CILINDRO/PISTÃO 8EMBREAGEM 9SELETOR DE MARCHAS 10CARCAÇA DO MOTOR 11TRANSMISSÃO 12ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 13RODA DIANTEIRA/SUSPENSÃO/ SISTEMA DE DIREÇÃO 14RODA TRASEIRA/SUSPENSÃO 15FREIO HIDRÁULICO A DISCO 16BATERIA/SISTEMA DE CARGA 17SISTEMA DE IGNIÇÃO 19 20 21 22 23 18MOTOR DE PARTIDA ÍNDICE GERAL SISTEMA ELÉTRICO CHASSIMOTOR
