Manual do Usuário
DVR de 16 Canais H.264
Modelo: COP-DVR16RS / COP-DVR16HDMI
1

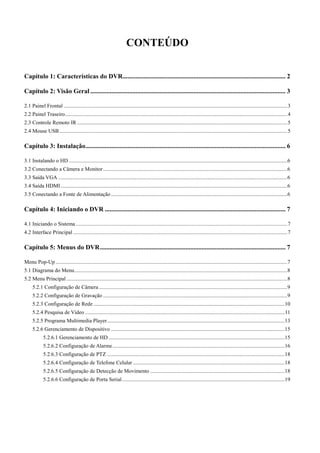

CONTEÚDO
Capítulo 1: Características do DVR ..................................................................................................... 2
Capítulo 2: Visão Geral ......................................................................................................................... 3
2.1 Painel Frontal ..................................................................................................................................................................... 3
2.2 Painel Traseiro .................................................................................................................................................................... 4
2.3 Controle Remoto IR ........................................................................................................................................................... 5
2.4 Mouse USB ........................................................................................................................................................................ 5

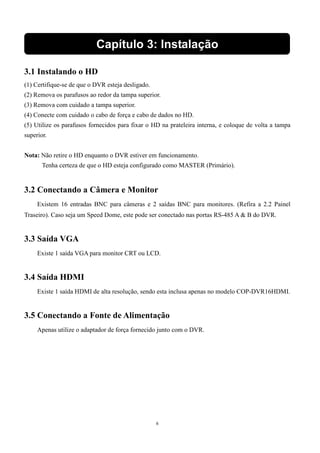

Capítulo 3: Instalação ............................................................................................................................ 6
3.1 Instalando o HD ................................................................................................................................................................. 6
3.2 Conectando a Câmera e Monitor ........................................................................................................................................ 6
3.3 Saída VGA ......................................................................................................................................................................... 6
3.4 Saída HDMI ....................................................................................................................................................................... 6
3.5 Conectando a Fonte de Alimentação .................................................................................................................................. 6

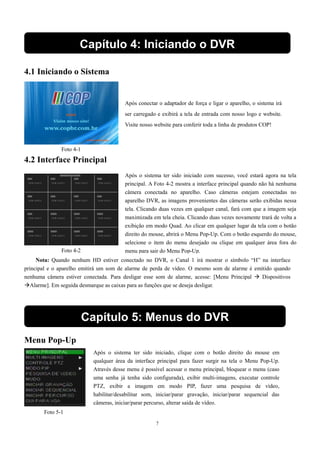

Capítulo 4: Iniciando o DVR ................................................................................................................ 7
4.1 Iniciando o Sistema ............................................................................................................................................................ 7
4.2 Interface Principal .............................................................................................................................................................. 7
Capítulo 5: Menus do DVR ................................................................................................................... 7
Menu Pop-Up ........................................................................................................................................................................... 7

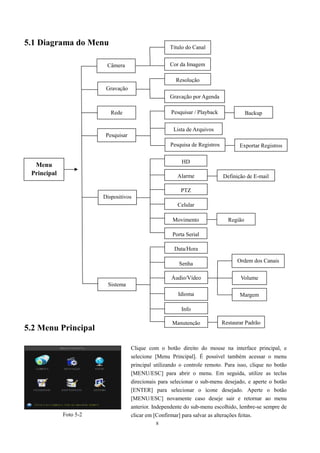

5.1 Diagrama do Menu ............................................................................................................................................................. 8
5.2 Menu Principal ................................................................................................................................................................... 8

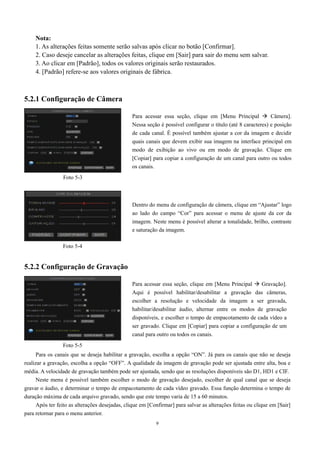

5.2.1 Configuração de Câmera ........................................................................................................................................... 9
5.2.2 Configuração de Gravação ........................................................................................................................................ 9

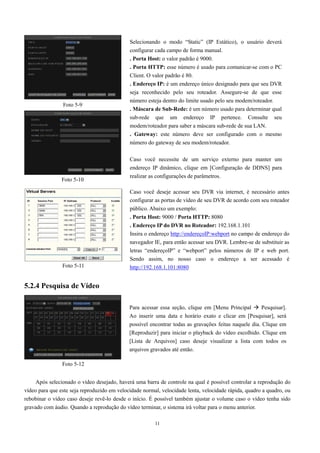

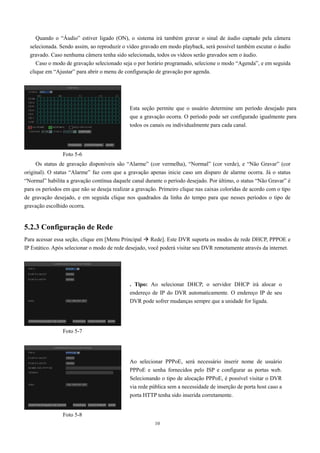

5.2.3 Configuração de Rede ............................................................................................................................................. 10

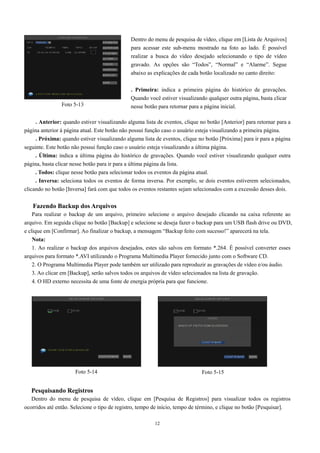

5.2.4 Pesquisa de Vídeo ................................................................................................................................................... 11
5.2.5 Programa Multimedia Player ................................................................................................................................... 13
5.2.6 Gerenciamento de Dispositivo ................................................................................................................................ 15
5.2.6.1 Gerenciamento de HD .................................................................................................................................. 15
5.2.6.2 Configuração de Alarme ............................................................................................................................... 16

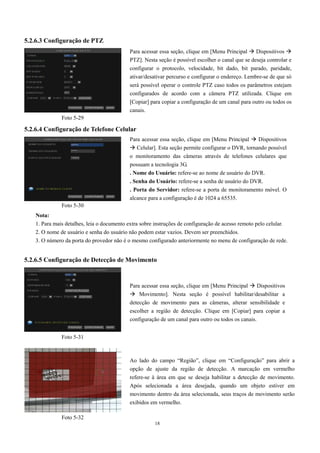

5.2.6.3 Configuração de PTZ ................................................................................................................................... 18
5.2.6.4 Configuração de Telefone Celular ................................................................................................................ 18
5.2.6.5 Configuração de Detecção de Movimento ................................................................................................... 18

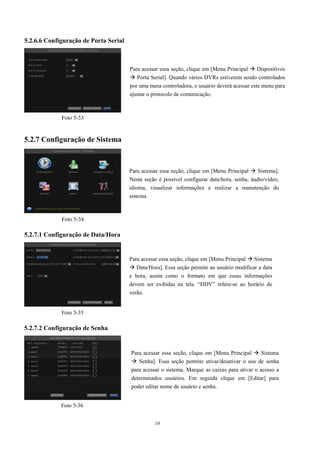

5.2.6.6 Configuração de Porta Serial ........................................................................................................................ 19
2

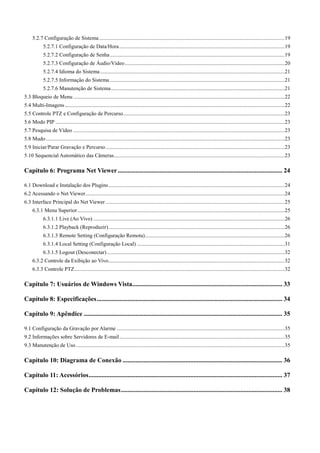

5.2.7 Configuração de Sistema ......................................................................................................................................... 19
5.2.7.1 Configuração de Data/Hora .......................................................................................................................... 19
5.2.7.2 Configuração de Senha ................................................................................................................................. 19

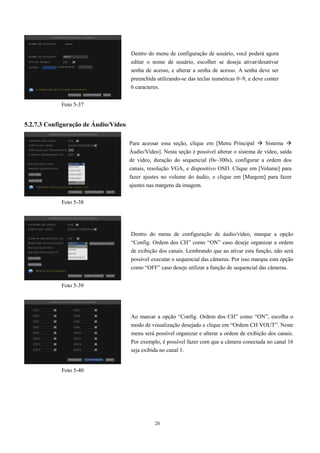

5.2.7.3 Configuração de Áudio/Vídeo ...................................................................................................................... 20
5.2.7.4 Idioma do Sistema ........................................................................................................................................ 21
5.2.7.5 Informação do Sistema ................................................................................................................................. 21
5.2.7.6 Manutenção de Sistema ................................................................................................................................ 21
5.3 Bloqueio de Menu ............................................................................................................................................................ 22
5.4 Multi-Imagens .................................................................................................................................................................. 22

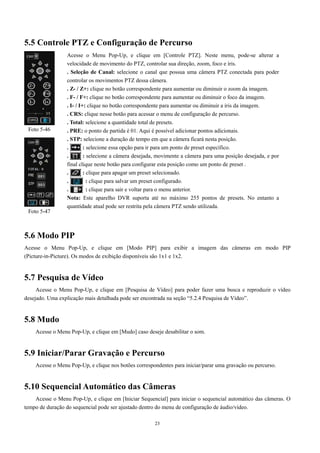

5.5 Controle PTZ e Configuração de Percurso ....................................................................................................................... 23
5.6 Modo PIP ......................................................................................................................................................................... 23
5.7 Pesquisa de Vídeo ............................................................................................................................................................ 23
5.8 Mudo ................................................................................................................................................................................ 23
5.9 Iniciar/Parar Gravação e Percurso .................................................................................................................................... 23
5.10 Sequencial Automático das Câmeras .............................................................................................................................. 23

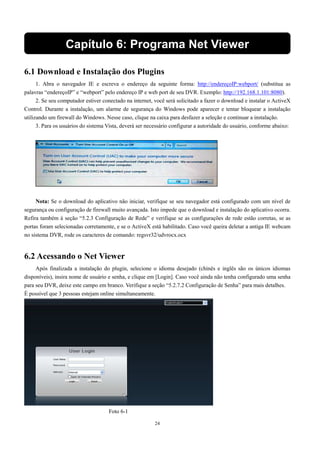

Capítulo 6: Programa Net Viewer ...................................................................................................... 24
6.1 Download e Instalação dos Plugins .................................................................................................................................. 24
6.2 Acessando o Net Viewer ................................................................................................................................................... 24
6.3 Interface Principal do Net Viewer .................................................................................................................................... 25
6.3.1 Menu Superior ......................................................................................................................................................... 25
6.3.1.1 Live (Ao Vivo) ............................................................................................................................................. 26
6.3.1.2 Playback (Reproduzir) .................................................................................................................................. 26

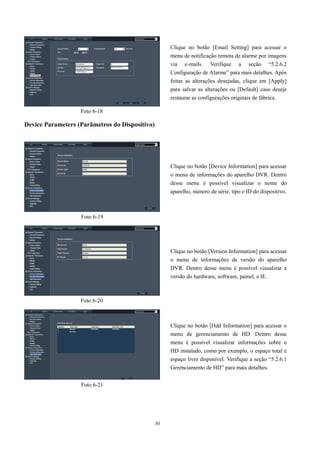

6.3.1.3 Remote Setting (Configuração Remota) ....................................................................................................... 26
6.3.1.4 Local Setting (Configuração Local) ............................................................................................................. 31
6.3.1.5 Logout (Desconectar) ................................................................................................................................... 32
6.3.2 Controle da Exibição ao Vivo .................................................................................................................................. 32
6.3.3 Controle PTZ ........................................................................................................................................................... 32

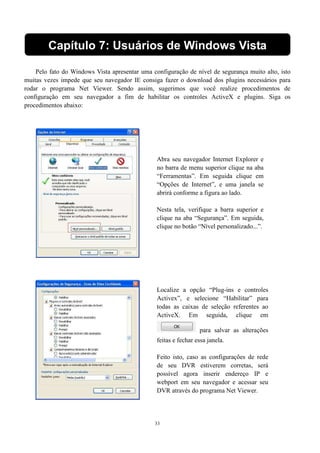

Capítulo 7: Usuários de Windows Vista ............................................................................................. 33
Capítulo 8: Especificações ................................................................................................................... 34

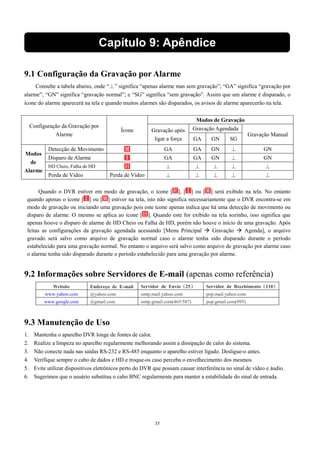

Capítulo 9: Apêndice ........................................................................................................................... 35
9.1 Configuração da Gravação por Alarme ............................................................................................................................ 35
9.2 Informações sobre Servidores de E-mail .......................................................................................................................... 35
9.3 Manutenção de Uso .......................................................................................................................................................... 35

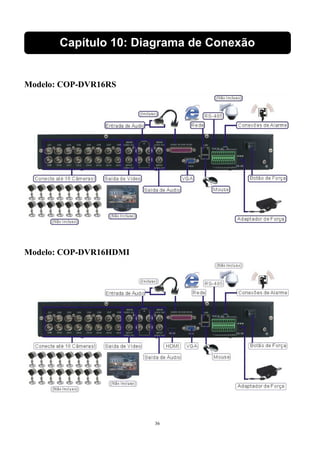

Capítulo 10: Diagrama de Conexão ................................................................................................... 36
Capítulo 11: Acessórios ........................................................................................................................ 37

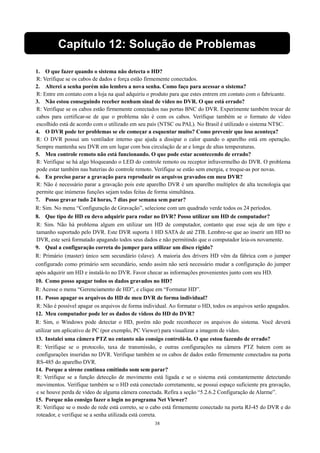

Capítulo 12: Solução de Problemas .................................................................................................... 38
3

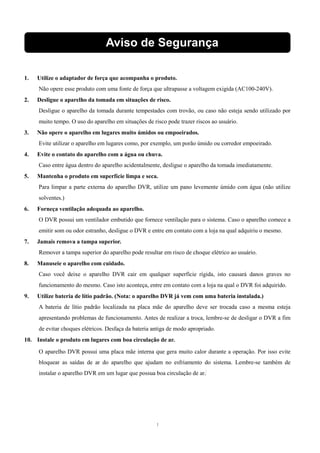

Aviso de Segurança
1. Utilize o adaptador de força que acompanha o produto.
Não opere esse produto com uma fonte de força que ultrapasse a voltagem exigida (AC100-240V).
2. Desligue o aparelho da tomada em situações de risco.
Desligue o aparelho da tomada durante tempestades com trovão, ou caso não esteja sendo utilizado por
muito tempo. O uso do aparelho em situações de risco pode trazer riscos ao usuário.
3. Não opere o aparelho em lugares muito úmidos ou empoeirados.
Evite utilizar o aparelho em lugares como, por exemplo, um porão úmido ou corredor empoeirado.
4. Evite o contato do aparelho com a água ou chuva.
Caso entre água dentro do aparelho acidentalmente, desligue o aparelho da tomada imediatamente.
5. Mantenha o produto em superfície limpa e seca.
Para limpar a parte externa do aparelho DVR, utilize um pano levemente úmido com água (não utilize
solventes.)
4
6. Forneça ventilação adequada ao aparelho.
O DVR possui um ventilador embutido que fornece ventilação para o sistema. Caso o aparelho comece a
emitir som ou odor estranho, desligue o DVR e entre em contato com a loja na qual adquiriu o mesmo.
7. Jamais remova a tampa superior.
Remover a tampa superior do aparelho pode resultar em risco de choque elétrico ao usuário.
8. Manuseie o aparelho com cuidado.
Caso você deixe o aparelho DVR cair em qualquer superfície rígida, isto causará danos graves no
funcionamento do mesmo. Caso isto aconteça, entre em contato com a loja na qual o DVR foi adquirido.
9. Utilize bateria de lítio padrão. (Nota: o aparelho DVR já vem com uma bateria instalada.)
A bateria de lítio padrão localizada na placa mãe do aparelho deve ser trocada caso a mesma esteja
apresentando problemas de funcionamento. Antes de realizar a troca, lembre-se de desligar o DVR a fim
de evitar choques elétricos. Desfaça da bateria antiga de modo apropriado.
10. Instale o produto em lugares com boa circulação de ar.
O aparelho DVR possui uma placa mãe interna que gera muito calor durante a operação. Por isso evite
bloquear as saídas de ar do aparelho que ajudam no esfriamento do sistema. Lembre-se também de
instalar o aparelho DVR em um lugar que possua boa circulação de ar.
1

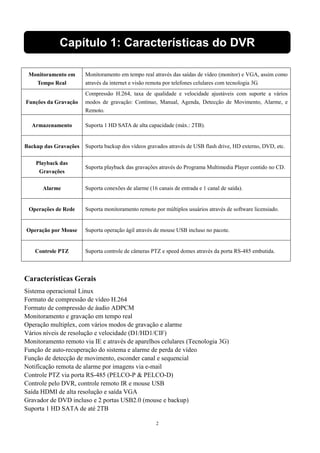

Capítulo 1: Características do DVR
2
Monitoramento em
Tempo Real
Monitoramento em tempo real através das saídas de vídeo (monitor) e VGA, assim como
através da internet e visão remota por telefones celulares com tecnologia 3G.
Funções da Gravação
Compressão H.264, taxa de qualidade e velocidade ajustáveis com suporte a vários
modos de gravação: Contínuo, Manual, Agenda, Detecção de Movimento, Alarme, e
Remoto.
Armazenamento Suporta 1 HD SATA de alta capacidade (máx.: 2TB).
Backup das Gravações Suporta backup dos vídeos gravados através de USB flash drive, HD externo, DVD, etc.
Playback das
Gravações
Suporta playback das gravações através do Programa Multimedia Player contido no CD.
Alarme Suporta conexões de alarme (16 canais de entrada e 1 canal de saída).
Operações de Rede Suporta monitoramento remoto por múltiplos usuários através de software licensiado.
Operação por Mouse Suporta operação ágil através de mouse USB incluso no pacote.
Controle PTZ Suporta controle de câmeras PTZ e speed domes através da porta RS-485 embutida.
Características Gerais
Sistema operacional Linux
Formato de compressão de vídeo H.264
Formato de compressão de áudio ADPCM
Monitoramento e gravação em tempo real
Operação multiplex, com vários modos de gravação e alarme
Vários níveis de resolução e velocidade (D1/HD1/CIF)
Monitoramento remoto via IE e através de aparelhos celulares (Tecnologia 3G)
Função de auto-recuperação do sistema e alarme de perda de vídeo
Função de detecção de movimento, esconder canal e sequencial
Notificação remota de alarme por imagens via e-mail
Controle PTZ via porta RS-485 (PELCO-P & PELCO-D)
Controle pelo DVR, controle remoto IR e mouse USB
Saída HDMI de alta resolução e saída VGA
Gravador de DVD incluso e 2 portas USB2.0 (mouse e backup)
Suporta 1 HD SATA de até 2TB

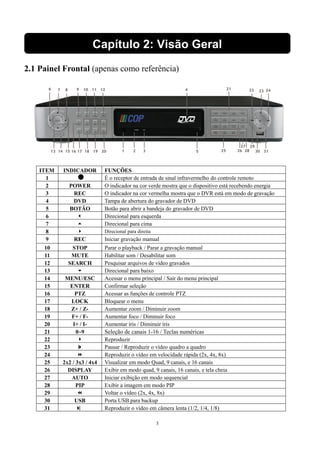

Capítulo 2: Visão Geral
2.1 Painel Frontal (apenas como referência)
ITEM INDICADOR FUNÇÕES
1 É o receptor de entrada de sinal infravermelho do controle remoto
2 POWER O indicador na cor verde mostra que o dispositivo está recebendo energia
3 REC O indicador na cor vermelha mostra que o DVR está em modo de gravação
4 DVD Tampa de abertura do gravador de DVD
5 BOTÃO Botão para abrir a bandeja do gravador de DVD
6  Direcional para esquerda
7  Direcional para cima
8  Direcional para direita
9 REC Iniciar gravação manual
10 STOP Parar o playback / Parar a gravação manual
11 MUTE Habilitar som / Desabilitar som
12 SEARCH Pesquisar arquivos de vídeo gravados
13  Direcional para baixo
14 MENU/ESC Acessar o menu principal / Sair do menu principal
15 ENTER Confirmar seleção
16 PTZ Acessar as funções de controle PTZ
17 LOCK Bloquear o menu
18 Z+ / Z- Aumentar zoom / Diminuir zoom
19 F+ / F- Aumentar foco / Diminuir foco
20 I+ / I- Aumentar íris / Diminuir íris
21 0~9 Seleção de canais 1-16 / Teclas numéricas
22  Reproduzir
23 Pausar / Reproduzir o vídeo quadro a quadro
24  Reproduzir o vídeo em velocidade rápida (2x, 4x, 8x)
25 2x2 / 3x3 / 4x4 Visualizar em modo Quad, 9 canais, e 16 canais
26 DISPLAY Exibir em modo quad, 9 canais, 16 canais, e tela cheia
27 AUTO Iniciar exibição em modo sequencial
28 PIP Exibir a imagem em modo PIP
29  Voltar o vídeo (2x, 4x, 8x)
30 USB Porta USB para backup
31 Reproduzir o vídeo em câmera lenta (1/2, 1/4, 1/8)
3
2.2 Painel Traseiro (apenas como referência)
ITEM INDICADOR FUNÇÕES
1 CH1-16 Entradas de vídeo para conexão das câmeras
2 VIDEO OUT Saídas de vídeo para conexão aos monitores
3 AUDIO IN Entradas de áudio para os canais 1 a 4
4 AUDIO OUT Saídas de áudio
5 AUDIO IN Entradas de áudio para os canais 5 a 16 (conectar cabo de áudio)
6 LAN Porta ethernet para conexão de intranet e internet (RJ-45)
7 ALARM RS-485 / Sensor / Alarme
8 BOTÃO DE FORÇA Ligar e desligar o aparelho
9 HDMI Saída HDMI (apenas inclusa no modelo COP-DVR16HDMI)
10 VGA Saída VGA
11 USB Porta USB para conexão do mouse
12 DC12V Entrada de força
Funções das Portas RS-485 / Sensor / Alarme
Entrada de Alarme: conecte a porta [-] de seu sensor ao pin G (GND), e a porta [+] à entrada do
canal que se deseja configurar. / Saída de Alarme: indicam as duas portas marcada como “OUT”.
Porta PTZ: conecte sua câmera PTZ ou Speed Dome em RS-485A e RS-485B respectivamente.
4

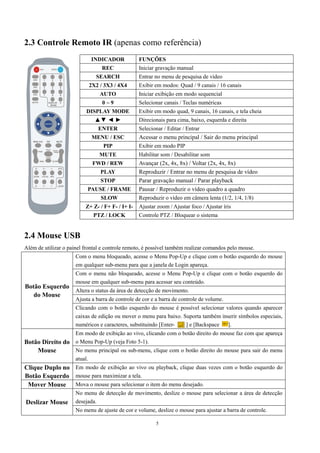

2.3 Controle Remoto IR (apenas como referência)
INDICADOR FUNÇÕES
REC Iniciar gravação manual
SEARCH Entrar no menu de pesquisa de vídeo
2X2 / 3X3 / 4X4 Exibir em modos: Quad / 9 canais / 16 canais
AUTO Iniciar exibição em modo sequencial
0 ~ 9 Selecionar canais / Teclas numéricas
DISPLAY MODE Exibir em modo quad, 9 canais, 16 canais, e tela cheia
▲▼ ◄ ► Direcionais para cima, baixo, esquerda e direita
ENTER Selecionar / Editar / Entrar
MENU / ESC Acessar o menu principal / Sair do menu principal
PIP Exibir em modo PIP
MUTE Habilitar som / Desabilitar som
FWD / REW Avançar (2x, 4x, 8x) / Voltar (2x, 4x, 8x)
PLAY Reproduzir / Entrar no menu de pesquisa de vídeo
STOP Parar gravação manual / Parar playback
PAUSE / FRAME Pausar / Reproduzir o vídeo quadro a quadro
SLOW Reproduzir o vídeo em câmera lenta (1/2, 1/4, 1/8)
Z+ Z- / F+ F- / I+ I- Ajustar zoom / Ajustar foco / Ajustar íris
PTZ / LOCK Controle PTZ / Bloquear o sistema
2.4 Mouse USB
Além de utilizar o painel frontal e controle remoto, é possível também realizar comandos pelo mouse.
5
Botão Esquerdo
do Mouse
Com o menu bloqueado, acesse o Menu Pop-Up e clique com o botão esquerdo do mouse
em qualquer sub-menu para que a janela de Login apareça.
Com o menu não bloqueado, acesse o Menu Pop-Up e clique com o botão esquerdo do
mouse em qualquer sub-menu para acessar seu conteúdo.
Altera o status da área de detecção de movimento.
Ajusta a barra de controle de cor e a barra de controle de volume.
Clicando com o botão esquerdo do mouse é possível selecionar valores quando aparecer
caixas de edição ou mover o menu para baixo. Suporta também inserir símbolos especiais,
numéricos e caracteres, substituindo [Enter- ] e [Backspace ].
Botão Direito do
Mouse
Em modo de exibição ao vivo, clicando com o botão direito do mouse faz com que apareça
o Menu Pop-Up (veja Foto 5-1).
No menu principal ou sub-menu, clique com o botão direito do mouse para sair do menu
atual.
Clique Duplo no
Botão Esquerdo
Em modo de exibição ao vivo ou playback, clique duas vezes com o botão esquerdo do
mouse para maximizar a tela.
Mover Mouse Mova o mouse para selecionar o item do menu desejado.
Deslizar Mouse
No menu de detecção de movimento, deslize o mouse para selecionar a área de detecção
desejada.
No menu de ajuste de cor e volume, deslize o mouse para ajustar a barra de controle.
Capítulo 3: Instalação
3.1 Instalando o HD
(1) Certifique-se de que o DVR esteja desligado.
(2) Remova os parafusos ao redor da tampa superior.
(3) Remova com cuidado a tampa superior.
(4) Conecte com cuidado o cabo de força e cabo de dados no HD.
(5) Utilize os parafusos fornecidos para fixar o HD na prateleira interna, e coloque de volta a tampa
superior.
Nota: Não retire o HD enquanto o DVR estiver em funcionamento.
Tenha certeza de que o HD esteja configurado como MASTER (Primário).
3.2 Conectando a Câmera e Monitor
Existem 16 entradas BNC para câmeras e 2 saídas BNC para monitores. (Refira a 2.2 Painel
Traseiro). Caso seja um Speed Dome, este pode ser conectado nas portas RS-485 A  B do DVR.
6
3.3 Saída VGA
Existe 1 saída VGA para monitor CRT ou LCD.
3.4 Saída HDMI
Existe 1 saída HDMI de alta resolução, sendo esta inclusa apenas no modelo COP-DVR16HDMI.
3.5 Conectando a Fonte de Alimentação
Apenas utilize o adaptador de força fornecido junto com o DVR.
Capítulo 4: Iniciando o DVR
Após conectar o adaptador de força e ligar o aparelho, o sistema irá
ser carregado e exibirá a tela de entrada com nosso logo e website.
Visite nosso website para conferir toda a linha de produtos COP!
Foto 4-1
Após o sistema ter sido iniciado com sucesso, você estará agora na tela
principal. A Foto 4-2 mostra a interface principal quando não há nenhuma
câmera conectada no aparelho. Caso câmeras estejam conectadas no
aparelho DVR, as imagens provenientes das câmeras serão exibidas nessa
tela. Clicando duas vezes em qualquer canal, fará com que a imagem seja
maximizada em tela cheia. Clicando duas vezes novamente trará de volta a
exibição em modo Quad. Ao clicar em qualquer lugar da tela com o botão
direito do mouse, abrirá o Menu Pop-Up. Com o botão esquerdo do mouse,
selecione o item do menu desejado ou clique em qualquer área fora do
menu para sair Foto 4-2 do Menu Pop-Up.
Capítulo 5: Menus do DVR
7
4.1 Iniciando o Sistema
4.2 Interface Principal
Nota: Quando nenhum HD estiver conectado no DVR, o Canal 1 irá mostrar o símbolo “H” na interface
principal e o aparelho emitirá um som de alarme de perda de vídeo. O mesmo som de alarme é emitido quando
nenhuma câmera estiver conectada. Para desligar esse som de alarme, acesse: [Menu Principal  Dispositivos
Alarme]. Em seguida desmarque as caixas para as funções que se deseja desligar.
Menu Pop-Up
Após o sistema ter sido iniciado, clique com o botão direito do mouse em
qualquer área da interface principal para fazer surgir na tela o Menu Pop-Up.
Através desse menu é possível acessar o menu principal, bloquear o menu (caso
uma senha já tenha sido configurada), exibir multi-imagens, executar controle
PTZ, exibir a imagem em modo PIP, fazer uma pesquisa de vídeo,
habilitar/desabilitar som, iniciar/parar gravação, iniciar/parar sequencial das
câmeras, iniciar/parar percurso, alterar saída de vídeo.
Foto 5-1
8
5.1 Diagrama do Menu
5.2 Menu Principal
Título do Canal
Resolução
Lista de Arquivos
Data/Hora
Áudio/Vídeo
Idioma
Rede
Definição de E-mail
Ordem dos Canais
Volume
Margem
Clique com o botão direito do mouse na interface principal, e
selecione [Menu Principal]. É possível também acessar o menu
principal utilizando o controle remoto. Para isso, clique no botão
[MENU/ESC] para abrir o menu. Em seguida, utilize as teclas
direcionais para selecionar o sub-menu desejado, e aperte o botão
[ENTER] para selecionar o ícone desejado. Aperte o botão
[MENU/ESC] novamente caso deseje sair e retornar ao menu
anterior. Independente do sub-menu escolhido, lembre-se sempre de
clicar em [Confirmar] para salvar as Foto 5-2 alterações feitas.
Menu
Principal
Pesquisar
Pesquisar / Playback
Pesquisa de Registros
Backup
Câmera
HD
Alarme
PTZ
Celular
Movimento
Sistema
Senha
Info
Manutenção
Dispositivos
Região
Cor da Imagem
Gravação por Agenda
Exportar Registros
Gravação
Restaurar Padrão
Porta Serial
Nota:
1. As alterações feitas somente serão salvas após clicar no botão [Confirmar].
2. Caso deseje cancelar as alterações feitas, clique em [Sair] para sair do menu sem salvar.
3. Ao clicar em [Padrão], todos os valores originais serão restaurados.
4. [Padrão] refere-se aos valores originais de fábrica.
Dentro do menu de configuração de câmera, clique em “Ajustar” logo
ao lado do campo “Cor” para acessar o menu de ajuste da cor da
imagem. Neste menu é possível alterar a tonalidade, brilho, contraste
e saturação da imagem.
9
5.2.1 Configuração de Câmera
5.2.2 Configuração de Gravação
Para os canais que se deseja habilitar a gravação, escolha a opção “ON”. Já para os canais que não se deseja
realizar a gravação, escolha a opção “OFF”. A qualidade da imagem de gravação pode ser ajustada entre alta, boa e
média. A velocidade de gravação também pode ser ajustada, sendo que as resoluções disponíveis são D1, HD1 e CIF.
Neste menu é possível também escolher o modo de gravação desejado, escolher de qual canal que se deseja
gravar o áudio, e determinar o tempo de empacotamento de cada vídeo gravado. Essa função determina o tempo de
duração máxima de cada arquivo gravado, sendo que este tempo varia de 15 a 60 minutos.
Após ter feito as alterações desejadas, clique em [Confirmar] para salvar as alterações feitas ou clique em [Sair]
para retornar para o menu anterior.
Para acessar essa seção, clique em [Menu Principal  Câmera].
Nessa seção é possível configurar o título (até 8 caracteres) e posição
de cada canal. É possível também ajustar a cor da imagem e decidir
quais canais que devem exibir sua imagem na interface principal em
modo de exibição ao vivo ou em modo de gravação. Clique em
[Copiar] para copiar a configuração de um canal para outro ou todos
os canais.
Para acessar essa seção, clique em [Menu Principal  Gravação].
Aqui é possível habilitar/desabilitar a gravação das câmeras,
escolher a resolução e velocidade da imagem a ser gravada,
habilitar/desabilitar áudio, alternar entre os modos de gravação
disponíveis, e escolher o tempo de empacotamento de cada vídeo a
ser gravado. Clique em [Copiar] para copiar a configuração de um
canal para outro ou todos os canais.
Foto 5-3
Foto 5-4
Foto 5-5
Quando o “Áudio” estiver ligado (ON), o sistema irá também gravar o sinal de áudio captado pela câmera
selecionada. Sendo assim, ao reproduzir o vídeo gravado em modo playback, será possível também escutar o áudio
gravado. Caso nenhuma câmera tenha sido selecionada, todos os vídeos serão gravados sem o áudio.
Caso o modo de gravação selecionado seja o por horário programado, selecione o modo “Agenda”, e em seguida
clique em “Ajustar” para abrir o menu de configuração de gravação por agenda.
Esta seção permite que o usuário determine um período desejado para
que a gravação ocorra. O período pode ser configurado igualmente para
todos os canais ou individualmente para cada canal.
Os status de gravação disponíveis são “Alarme” (cor vermelha), “Normal” (cor verde), e “Não Gravar” (cor
original). O status “Alarme” faz com que a gravação apenas inicie caso um disparo de alarme ocorra. Já o status
“Normal” habilita a gravação contínua daquele canal durante o período desejado. Por último, o status “Não Gravar” é
para os períodos em que não se deseja realizar a gravação. Primeiro clique nas caixas coloridas de acordo com o tipo
de gravação desejado, e em seguida clique nos quadrados da linha do tempo para que nesses períodos o tipo de
gravação escolhido ocorra.
5.2.3 Configuração de Rede
Para acessar essa seção, clique em [Menu Principal  Rede]. Este DVR suporta os modos de rede DHCP, PPPOE e
IP Estático. Após selecionar o modo de rede desejado, você poderá visitar seu DVR remotamente através da internet.
. Tipo: Ao selecionar DHCP, o servidor DHCP irá alocar o
endereço de IP do DVR automaticamente. O endereço IP de seu
DVR pode sofrer mudanças sempre que a unidade for ligada.
Ao selecionar PPPoE, será necessário inserir nome de usuário
PPPoE e senha fornecidos pelo ISP e configurar as portas web.
Selecionando o tipo de alocação PPPoE, é possível visitar o DVR
via rede pública sem a necessidade de inserção de porta host caso a
porta HTTP tenha sido inserida corretamente.
10
Foto 5-6
Foto 5-7
Foto 5-8
Selecionando o modo “Static” (IP Estático), o usuário deverá
configurar cada campo de forma manual.
. Porta Host: o valor padrão é 9000.
. Porta HTTP: esse número é usado para comunicar-se com o PC
Client. O valor padrão é 80.
. Endereço IP: é um endereço único designado para que seu DVR
seja reconhecido pelo seu roteador. Assegure-se de que esse
número esteja dentro do limite usado pelo seu modem/roteador.
. Máscara de Sub-Rede: é um número usado para determinar qual
sub-rede que um endereço IP pertence. Consulte seu
modem/roteador para saber a máscara sub-rede de sua LAN.
. Gateway: este número deve ser configurado com o mesmo
número do gateway de seu modem/roteador.
Caso você necessite de um serviço externo para manter um
endereço IP dinâmico, clique em [Configuração de DDNS] para
realizar as configurações de parâmetros.
Caso você deseje acessar seu DVR via internet, é necessário antes
configurar as portas de vídeo de seu DVR de acordo com seu roteador
público. Abaixo um exemplo:
. Porta Host: 9000 / Porta HTTP: 8080
. Endereço IP do DVR no Roteador: 192.168.1.101
Insira o endereço http://endereçoIP:webport no campo de endereço do
navegador IE, para então acessar seu DVR. Lembre-se de substituir as
letras “endereçoIP” e “webport” pelos números de IP e web port.
Sendo assim, no nosso caso o endereço a ser acessado é
http://192.168.1.101:8080
Para acessar essa seção, clique em [Menu Principal  Pesquisar].
Ao inserir uma data e horário exato e clicar em [Pesquisar], será
possível encontrar todas as gravações feitas naquele dia. Clique em
[Reproduzir] para iniciar o playback do vídeo escolhido. Clique em
[Lista de Arquivos] caso deseje visualizar a lista com todos os
arquivos gravados até então.
11
Foto 5-9
Foto 5-10
Foto 5-11
5.2.4 Pesquisa de Vídeo
Foto 5-12
Após selecionado o vídeo desejado, haverá uma barra de controle na qual é possível controlar a reprodução do
vídeo para que este seja reproduzido em velocidade normal, velocidade lenta, velocidade rápida, quadro a quadro, ou
rebobinar o vídeo caso deseje revê-lo desde o início. É possível também ajustar o volume caso o vídeo tenha sido
gravado com áudio. Quando a reprodução do vídeo terminar, o sistema irá voltar para o menu anterior.
. Anterior: quando estiver visualizando alguma lista de eventos, clique no botão [Anterior] para retornar para a
página anterior à página atual. Este botão não possui função caso o usuário esteja visualizando a primeira página.
. Próxima: quando estiver visualizando alguma lista de eventos, clique no botão [Próxima] para ir para a página
seguinte. Este botão não possui função caso o usuário esteja visualizando a última página.
. Última: indica a última página do histórico de gravações. Quando você estiver visualizando qualquer outra
página, basta clicar nesse botão para ir para a última página da lista.
. Todos: clique nesse botão para selecionar todos os eventos da página atual.
. Inversa: seleciona todos os eventos de forma inversa. Por exemplo, se dois eventos estiverem selecionados,
clicando no botão [Inversa] fará com que todos os eventos restantes sejam selecionados com a excessão desses dois.
Fazendo Backup dos Arquivos
Para realizar o backup de um arquivo, primeiro selecione o arquivo desejado clicando na caixa referente ao
arquivo. Em seguida clique no botão [Backup] e selecione se deseja fazer o backup para um USB flash drive ou DVD,
e clique em [Confirmar]. Ao finalizar o backup, a mensagem “Backup feito com sucesso!” aparecerá na tela.
Nota:
1. Ao realizar o backup dos arquivos desejados, estes são salvos em formato *.264. É possível converter esses
arquivos para formato *.AVI utilizando o Programa Multimedia Player fornecido junto com o Software CD.
2. O Programa Multimedia Player pode também ser utilizado para reproduzir as gravações de vídeo e/ou áudio.
3. Ao clicar em [Backup], serão salvos todos os arquivos de vídeo selecionados na lista de gravação.
4. O HD externo necessita de uma fonte de energia própria para que funcione.
Pesquisando Registros
Dentro do menu de pesquisa de vídeo, clique em [Pesquisa de Registros] para visualizar todos os registros
ocorridos até então. Selecione o tipo de registro, tempo de início, tempo de término, e clique no botão [Pesquisar].
12
Foto 5-13
Dentro do menu de pesquisa de vídeo, clique em [Lista de Arquivos]
para acessar este sub-menu mostrado na foto ao lado. É possível
realizar a busca do vídeo desejado selecionando o tipo de vídeo
gravado. As opções são “Todos”, “Normal” e “Alarme”. Segue
abaixo as explicações de cada botão localizado no canto direito:
. Primeira: indica a primeira página do histórico de gravações.
Quando você estiver visualizando qualquer outra página, basta clicar
nesse botão para retornar para a página inicial.
Foto 5-14 Foto 5-15

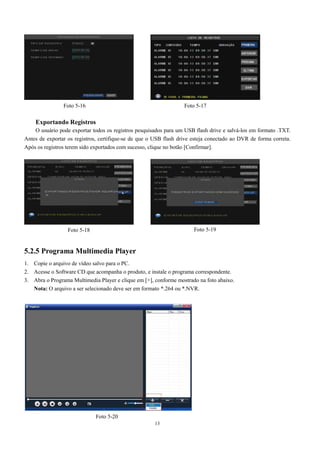

Foto 5-16 Foto 5-17
Exportando Registros
O usuário pode exportar todos os registros pesquisados para um USB flash drive e salvá-los em formato .TXT.
Antes de exportar os registros, certifique-se de que o USB flash drive esteja conectado ao DVR de forma correta.
Após os registros terem sido exportados com sucesso, clique no botão [Confirmar].
Foto 5-18 Foto 5-19
5.2.5 Programa Multimedia Player
1. Copie o arquivo de vídeo salvo para o PC.
2. Acesse o Software CD que acompanha o produto, e instale o programa correspondente.
3. Abra o Programa Multimedia Player e clique em [+], conforme mostrado na foto abaixo.
Nota: O arquivo a ser selecionado deve ser em formato *.264 ou *.NVR.
13
Foto 5-20
Nota: Os arquivos gravados para um USB flash drive ou HD externo são arquivos de extensão *.264, enquanto
os arquivos gravados utilizando um gravador de DVD são de extensão *.NVR.
5. Para reproduzir o arquivo adicionado, dê um clique duplo nesse arquivo.
14
4. Selecione o arquivo de playback desejado.
Foto 5-21
Foto 5-22

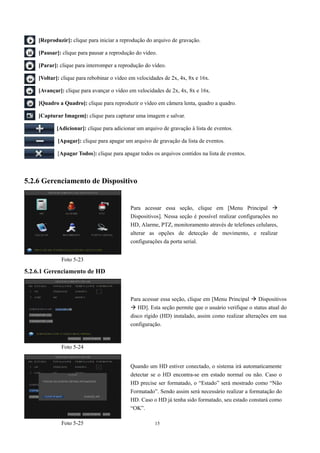

6. Utilize os botões localizados na barra de controle para controlar o vídeo exibido.
[Reproduzir]: clique para iniciar a reprodução do arquivo de gravação.
[Pausar]: clique para pausar a reprodução do vídeo.
[Parar]: clique para interromper a reprodução do vídeo.
[Voltar]: clique para rebobinar o vídeo em velocidades de 2x, 4x, 8x e 16x.
[Avançar]: clique para avançar o vídeo em velocidades de 2x, 4x, 8x e 16x.
[Quadro a Quadro]: clique para reproduzir o vídeo em câmera lenta, quadro a quadro.
[Capturar Imagem]: clique para capturar uma imagem e salvar.
[Adicionar]: clique para adicionar um arquivo de gravação à lista de eventos.
[Apagar]: clique para apagar um arquivo de gravação da lista de eventos.
[Apagar Todos]: clique para apagar todos os arquivos contidos na lista de eventos.
15
5.2.6 Gerenciamento de Dispositivo
5.2.6.1 Gerenciamento de HD
Para acessar essa seção, clique em [Menu Principal
Dispositivos]. Nessa seção é possível realizar configurações no
HD, Alarme, PTZ, monitoramento através de telefones celulares,
alterar as opções de detecção de movimento, e realizar
configurações da porta serial.
Para acessar essa seção, clique em [Menu Principal  Dispositivos
 HD]. Esta seção permite que o usuário verifique o status atual do
disco rígido (HD) instalado, assim como realizar alterações em sua
configuração.
Quando um HD estiver conectado, o sistema irá automaticamente
detectar se o HD encontra-se em estado normal ou não. Caso o
HD precise ser formatado, o “Estado” será mostrado como “Não
Formatado”. Sendo assim será necessário realizar a formatação do
HD. Caso o HD já tenha sido formatado, seu estado constará como
“OK”.
Foto 5-23
Foto 5-24
Foto 5-25

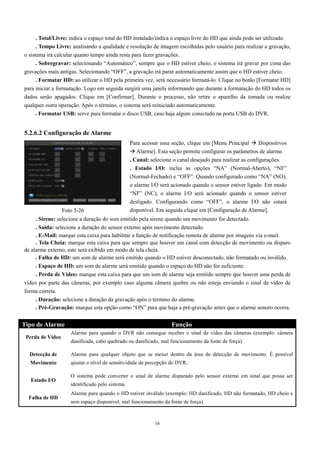

. Total/Livre: indica o espaço total do HD instalado/indica o espaço livre do HD que ainda pode ser utilizado.
. Tempo Livre: analisando a qualidade e resolução de imagem escolhidas pelo usuário para realizar a gravação,
o sistema irá calcular quanto tempo ainda resta para fazer gravações.
. Sobregravar: selecionando “Automático”, sempre que o HD estiver cheio, o sistema irá gravar por cima das
gravações mais antigas. Selecionando “OFF”, a gravação irá parar automaticamente assim que o HD estiver cheio.
. Formatar HD: ao utilizar o HD pela primeira vez, será necessário formatá-lo. Clique no botão [Formatar HD]
para iniciar a formatação. Logo em seguida surgirá uma janela informando que durante a formatação do HD todos os
dados serão apagados. Clique em [Confirmar]. Durante o processo, não retire o aparelho da tomada ou realize
qualquer outra operação. Após o término, o sistema será reiniciado automaticamente.
. Formatar USB: serve para formatar o disco USB, caso haja algum conectado na porta USB do DVR.
Para acessar essa seção, clique em [Menu Principal  Dispositivos
 Alarme]. Esta seção permite configurar os parâmetros de alarme.
. Canal: selecione o canal desejado para realizar as configurações.
. Estado I/O: inclui as opções “NA” (Normal-Aberto), “NF”
(Normal-Fechado) e “OFF”. Quando configurado como “NA” (NO),
o alarme I/O será acionado quando o sensor estiver ligado. Em modo
“NF” (NC), o alarme I/O será acionado quando o sensor estiver
desligado. Configurando como “OFF”, o alarme I/O não estará
disponível. Em seguida clique em [Configuração Foto 5-26 de Alarme].
16
5.2.6.2 Configuração de Alarme
. Sirene: selecione a duração do som emitido pela sirene quando um movimento for detectado.
. Saída: selecione a duração do sensor externo após movimento detectado.
. E-Mail: marque esta caixa para habilitar a função de notificação remota de alarme por imagens via e-mail.
. Tela Cheia: marque esta caixa para que sempre que houver um canal com detecção de movimento ou disparo
de alarme externo, este será exibido em modo de tela cheia.
. Falha de HD: um som de alarme será emitido quando o HD estiver desconectado, não formatado ou inválido.
. Espaço de HD: um som de alarme será emitido quando o espaço do HD não for suficiente.
. Perda de Vídeo: marque esta caixa para que um som de alarme seja emitido sempre que houver uma perda de
vídeo por parte das câmeras, por exemplo caso alguma câmera quebre ou não esteja enviando o sinal de vídeo de
forma correta.
. Duração: selecione a duração da gravação após o término do alarme.
. Pré-Gravação: marque esta opção como “ON” para que haja a pré-gravação antes que o alarme sonoro ocorra.
Tipo de Alarme Função
Perda de Vídeo
Alarme para quando o DVR não consegue receber o sinal de vídeo das câmeras (exemplo: câmera
danificada, cabo quebrado ou danificado, mal funcionamento da fonte de força).
Detecção de
Movimento
Alarme para qualquer objeto que se mexer dentro da área de detecção de movimento. É possível
ajustar o nível de sensitividade de percepção do DVR.
Estado I/O
O sistema pode converter o sinal de alarme disparado pelo sensor externo em sinal que possa ser
identificado pelo sistema.
Falha de HD
Alarme para quando o HD estiver inválido (exemplo: HD danificado, HD não formatado, HD cheio e
sem espaço disponível, mal funcionamento da fonte de força).
Configuração de E-mail
Clique no botão [Configuração de E-mail] para acessar este menu mostrado na figura abaixo. Este menu serve
para habilitar o envio de imagens para o endereço de e-mail desejado, sempre que um disparo de alarme por detecção
de movimento ocorrer.
Selecionando “ON” para o envio de e-mails, novas opções deverão
ser configuradas.
SSL: é um tipo de protocolo de segurança. É possível utilizar a
função SSL para criptografar a informação de comunicação
(incluindo seu e-mail) para prevenir-se de hackers que possam
monitorar seu e-mail, informação de comunicação, ou até mesmo
sua senha.
Foto 5-27
Sugerimos que o usuário selecione “ON” para SSL caso seu servidor seja “Gmail.com”. Para todos os outros
servidores de e-mail, sugerimos manter essa opção como “OFF”.
Caso você tenha problemas ao configurar esses campos, entre em contato com o website no qual você possui
conta de e-mail, a fim de conseguir o servidor SMTP e SSL de sua conta.
. Porta SMTP: refere-se a porta do servidor SMTP. Geralmente o valor dessa porta é 25, porém há excessões. O
17
SMTP do servidor Gmail muitas vezes é 465.
. SMTP: refere-se ao endereço do servidor que você está utilizando.
. Endereço de Envio: refere-se ao endereço de e-mail que deverá ser utilizado para enviar os e-mails com as
imagens. Lembrando que o endereço de e-mail deve ser consistente com o servidor utilizado. Por exemplo, ao utilizar
o endereço de e-mail - aaa@gmail.com mailto:aaa@gmail.com, o servidor de acordo deve ser smtp.gmail.com
. Senha de Envio: refere-se à senha utilizada para acessar o e-mail utilizado para envio das imagens.
. Endereço de Recebimento: refere-se ao endereço de e-mail que se deseja que receba as imagens sempre que o
DVR disparar um alarme por detecção de movimento. Lembre-se de sempre deletar as imagens já vistas de sua caixa
de entrada, para não sobrecarregar a mesma.
Nota: Refira-se a foto abaixo para obter informações detalhadas sobre a configuração de protocolos SMTP. É
necessário habilitar a função IMAP/POP3/SMTP do endereço de envio, conforme mostrado na Foto 5-28. Acesse sua
conta Gmail e entre na página de configurações. Em seguida, entre na aba POP/IMAP e ative a opção de IMAP.
Foto 5-28
Para acessar essa seção, clique em [Menu Principal  Dispositivos
PTZ]. Nesta seção é possível escolher o canal que se deseja controlar e
configurar o protocolo, velocidade, bit dado, bit parado, paridade,
ativar/desativar percurso e configurar o endereço. Lembre-se de que só
será possível operar o controle PTZ caso todos os parâmetros estejam
configurados de acordo com a câmera PTZ utilizada. Clique em
[Copiar] para copiar a configuração de um canal para outro ou todos os
canais.
Para acessar essa seção, clique em [Menu Principal  Dispositivos
 Celular]. Esta seção permite configurar o DVR, tornando possível
o monitoramento das câmeras através de telefones celulares que
possuam a tecnologia 3G.
. Nome do Usuário: refere-se ao nome de usuário do DVR.
. Senha do Usuário: refere-se a senha de usuário do DVR.
. Porta do Servidor: refere-se a porta de monitoramento móvel. O
alcance para a configuração é de 1024 a 65535.
18
5.2.6.3 Configuração de PTZ
5.2.6.4 Configuração de Telefone Celular
Nota:
1. Para mais detalhes, leia o documento extra sobre instruções de configuração de acesso remoto pelo celular.
2. O nome de usuário e senha do usuário não podem estar vazios. Devem ser preenchidos.
3. O número da porta do provedor não é o mesmo configurado anteriormente no menu de configuração de rede.
5.2.6.5 Configuração de Detecção de Movimento
Para acessar essa seção, clique em [Menu Principal  Dispositivos
 Movimento]. Nesta seção é possível habilitar/desabilitar a
detecção de movimento para as câmeras, alterar sensibilidade e
escolher a região de detecção. Clique em [Copiar] para copiar a
configuração de um canal para outro ou todos os canais.
Ao lado do campo “Região”, clique em “Configuração” para abrir a
opção de ajuste da região de detecção. A marcação em vermelho
refere-se à área em que se deseja habilitar a detecção de movimento.
Após selecionada a área desejada, quando um objeto estiver em
movimento dentro da área selecionada, seus traços de movimento serão
exibidos em vermelho.
Foto 5-29
Foto 5-30
Foto 5-31
Foto 5-32
19
5.2.6.6 Configuração de Porta Serial
5.2.7 Configuração de Sistema
5.2.7.1 Configuração de Data/Hora
5.2.7.2 Configuração de Senha
Para acessar essa seção, clique em [Menu Principal  Sistema].
Nesta seção é possível configurar data/hora, senha, áudio/vídeo,
idioma, visualizar informações e realizar a manutenção do
sistema.
Para acessar essa seção, clique em [Menu Principal  Sistema
 Data/Hora]. Essa seção permite ao usuário modificar a data
e hora, assim como o formato em que essas informações
devem ser exibidas na tela. “HDV” refere-se ao horário de
verão.
Foto 5-34
Foto 5-35
Para acessar essa seção, clique em [Menu Principal  Dispositivos
 Porta Serial]. Quando vários DVRs estiverem sendo controlados
por uma mesa controladora, o usuário deverá acessar este menu para
ajustar o protocolo de comunicação.
Foto 5-33
Para acessar essa seção, clique em [Menu Principal  Sistema
 Senha]. Essa seção permite ativar/desativar o uso de senha
para acessar o sistema. Marque as caixas para ativar o acesso a
determinados usuários. Em seguida clique em [Editar] para
poder editar nome de usuário e senha.
Foto 5-36
20
5.2.7.3 Configuração de Áudio/Vídeo
Dentro do menu de configuração de usuário, você poderá agora
editar o nome de usuário, escolher se deseja ativar/desativar
senha de acesso, e alterar a senha de acesso. A senha deve ser
preenchida utilizando-se das teclas numéricas 0~9, e deve conter
6 caracteres.
Para acessar essa seção, clique em [Menu Principal  Sistema
Áudio/Vídeo]. Nesta seção é possível alterar o sistema de vídeo, saída
de vídeo, duração do sequencial (0s~300s), configurar a ordem dos
canais, resolução VGA, e dispositivo OSD. Clique em [Volume] para
fazer ajustes no volume do áudio, e clique em [Margem] para fazer
ajustes nas margens da imagem.
Foto 5-37
Foto 5-38
Foto 5-39
Foto 5-40
Dentro do menu de configuração de áudio/vídeo, marque a opção
“Config. Ordem dos CH” como “ON” caso deseje organizar a ordem
de exibição dos canais. Lembrando que ao ativar esta função, não será
possível executar o sequencial das câmeras. Por isso marque esta opção
como “OFF” caso deseje utilizar a função de sequencial das câmeras.
Ao marcar a opção “Config. Ordem dos CH” como “ON”, escolha o
modo de visualização desejado e clique em “Ordem CH VOUT”. Neste
menu será possível organizar e alterar a ordem de exibição dos canais.
Por exemplo, é possível fazer com que a câmera conectada no canal 16
seja exibida no canal 1.
21

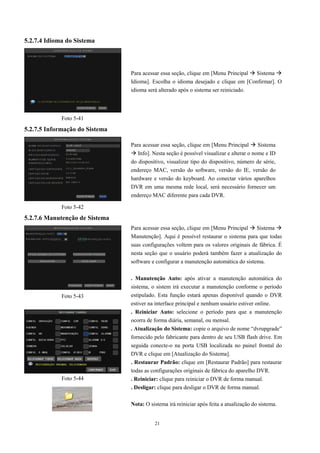

5.2.7.4 Idioma do Sistema
5.2.7.5 Informação do Sistema
5.2.7.6 Manutenção de Sistema
Para acessar essa seção, clique em [Menu Principal  Sistema
Idioma]. Escolha o idioma desejado e clique em [Confirmar]. O
idioma será alterado após o sistema ser reiniciado.
Para acessar essa seção, clique em [Menu Principal  Sistema
 Info]. Nesta seção é possível visualizar e alterar o nome e ID
do dispositivo, visualizar tipo do dispositivo, número de série,
endereço MAC, versão do software, versão do IE, versão do
hardware e versão do keyboard. Ao conectar vários aparelhos
DVR em uma mesma rede local, será necessário fornecer um
endereço MAC diferente para cada DVR.
Para acessar essa seção, clique em [Menu Principal  Sistema
Manutenção]. Aqui é possível restaurar o sistema para que todas
suas configurações voltem para os valores originais de fábrica. É
nesta seção que o usuário poderá também fazer a atualização do
software e configurar a manutenção automática do sistema.
. Manutenção Auto: após ativar a manutenção automática do
sistema, o sistem irá executar a manutenção conforme o período
estipulado. Esta função estará apenas disponível quando o DVR
estiver na interface principal e nenhum usuário estiver online.
. Reiniciar Auto: selecione o período para que a manutenção
ocorra de forma diária, semanal, ou mensal.
. Atualização do Sistema: copie o arquivo de nome “dvrupgrade”
fornecido pelo fabricante para dentro de seu USB flash drive. Em
seguida conecte-o na porta USB localizada no painel frontal do
DVR e clique em [Atualização do Sistema].
. Restaurar Padrão: clique em [Restaurar Padrão] para restaurar
todas as configurações originais de fábrica do aparelho DVR.
. Reiniciar: clique para reiniciar o DVR de forma manual.
. Desligar: clique para desligar o DVR de forma manual.
Nota: O sistema irá reiniciar após feita a atualização do sistema.
Foto 5-41
Foto 5-42
Foto 5-43
Foto 5-44

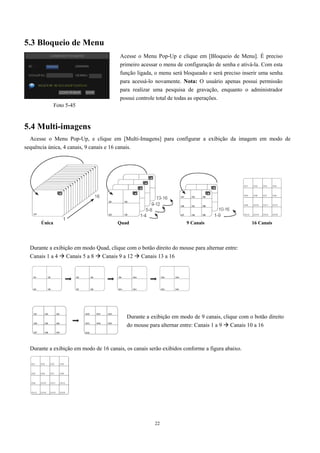

Acesse o Menu Pop-Up e clique em [Bloqueio de Menu]. É preciso
primeiro acessar o menu de configuração de senha e ativá-la. Com esta
função ligada, o menu será bloqueado e será preciso inserir uma senha
para acessá-lo novamente. Nota: O usuário apenas possui permissão
para realizar uma pesquisa de gravação, enquanto o administrador
possui controle total de todas as operações.
Única Quad 9 Canais 16 Canais
Durante a exibição em modo de 9 canais, clique com o botão direito
do mouse para alternar entre: Canais 1 a 9  Canais 10 a 16
22
5.3 Bloqueio de Menu
Foto 5-45
5.4 Multi-imagens
Acesse o Menu Pop-Up, e clique em [Multi-Imagens] para configurar a exibição da imagem em modo de
sequência única, 4 canais, 9 canais e 16 canais.
Durante a exibição em modo Quad, clique com o botão direito do mouse para alternar entre:
Canais 1 a 4  Canais 5 a 8  Canais 9 a 12  Canais 13 a 16
Durante a exibição em modo de 16 canais, os canais serão exibidos conforme a figura abaixo.
5.5 Controle PTZ e Configuração de Percurso
Acesse o Menu Pop-Up, e clique em [Controle PTZ]. Neste menu, pode-se alterar a
velocidade de movimento do PTZ, controlar sua direção, zoom, foco e íris.
. Seleção de Canal: selecione o canal que possua uma câmera PTZ conectada para poder
controlar os movimentos PTZ dessa câmera.
. Z- / Z+: clique no botão correspondente para aumentar ou diminuir o zoom da imagem.
. F- / F+: clique no botão correspondente para aumentar ou diminuir o foco da imagem.
. I- / I+: clique no botão correspondente para aumentar ou diminuir a íris da imagem.
. CRS: clique nesse botão para acessar o menu de configuração de percurso.
. Total: selecione a quantidade total de presets.
. PRE: o ponto de partida é 01. Aqui é possível adicionar pontos adicionais.
. STP: selecione a duração de tempo em que a câmera ficará nesta posição.
. : selecione essa opção para ir para um ponto de preset específico.
. : selecione a câmera desejada, movimente a câmera para uma posição desejada, e por
final clique neste botão para configurar esta posição como um ponto de preset .
. : clique para apagar um preset selecionado.
. : clique para salvar um preset configurado.
. : clique para sair e voltar para o menu anterior.
Nota: Este aparelho DVR suporta até no máximo 255 pontos de presets. No entanto a
quantidade atual pode ser restrita pela câmera PTZ sendo utilizada.
Foto 5-46
Foto 5-47
5.6 Modo PIP
Acesse o Menu Pop-Up, e clique em [Modo PIP] para exibir a imagem das câmeras em modo PIP
(Picture-in-Picture). Os modos de exibição disponíveis são 1x1 e 1x2.
23
5.7 Pesquisa de Vídeo
Acesse o Menu Pop-Up, e clique em [Pesquisa de Vídeo] para poder fazer uma busca e reproduzir o vídeo
desejado. Uma explicação mais detalhada pode ser encontrada na seção “5.2.4 Pesquisa de Vídeo”.
5.8 Mudo
Acesse o Menu Pop-Up, e clique em [Mudo] caso deseje desabilitar o som.
5.9 Iniciar/Parar Gravação e Percurso
Acesse o Menu Pop-Up, e clique nos botões correspondentes para iniciar/parar uma gravação ou percurso.
5.10 Sequencial Automático das Câmeras
Acesse o Menu Pop-Up, e clique em [Iniciar Sequencial] para iniciar o sequencial automático das câmeras. O
tempo de duração do sequencial pode ser ajustado dentro do menu de configuração de áudio/vídeo.
Capítulo 6: Programa Net Viewer
6.1 Download e Instalação dos Plugins
1. Abra o navegador IE e escreva o endereço da seguinte forma: http://endereçoIP:webport/ (substitua as
palavras “endereçoIP” e “webport” pelo endereço IP e web port de seu DVR. Exemplo: http://192.168.1.101:8080).
2. Se seu computador estiver conectado na internet, você será solicitado a fazer o download e instalar o ActiveX
Control. Durante a instalação, um alarme de segurança do Windows pode aparecer e tentar bloquear a instalação
utilizando um firewall do Windows. Nesse caso, clique na caixa para desfazer a seleção e continuar a instalação.
3. Para os usuários do sistema Vista, deverá ser necessário configurar a autoridade do usuário, conforme abaixo:
Nota: Se o download do aplicativo não iniciar, verifique se seu navegador está configurado com um nível de
segurança ou configuração de firewall muito avançada. Isto impede que o download e instalação do aplicativo ocorra.
Refira também à seção “5.2.3 Configuração de Rede” e verifique se as configurações de rede estão corretas, se as
portas foram selecionadas corretamente, e se o ActiveX está habilitado. Caso você queira deletar a antiga IE webcam
no sistema DVR, rode os caracteres de comando: regsvr32/udvrocx.ocx
24
6.2 Acessando o Net Viewer
Após finalizada a instalação do plugin, selecione o idioma desejado (chinês e inglês são os únicos idiomas
disponíveis), insira nome de usuário e senha, e clique em [Login]. Caso você ainda não tenha configurado uma senha
para seu DVR, deixe este campo em branco. Verifique a seção “5.2.7.2 Configuração de Senha” para mais detalhes.
É possível que 3 pessoas estejam online simultaneamente.
Foto 6-1

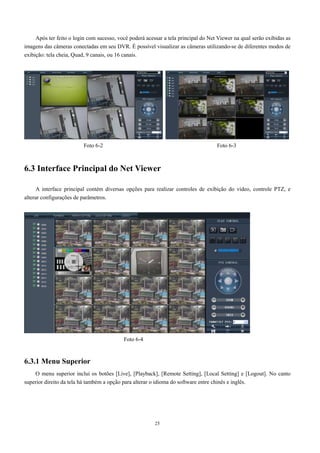

Após ter feito o login com sucesso, você poderá acessar a tela principal do Net Viewer na qual serão exibidas as
imagens das câmeras conectadas em seu DVR. É possível visualizar as câmeras utilizando-se de diferentes modos de
exibição: tela cheia, Quad, 9 canais, ou 16 canais.
Foto 6-2 Foto 6-3
6.3 Interface Principal do Net Viewer
A interface principal contém diversas opções para realizar controles de exibição do vídeo, controle PTZ, e
25
alterar configurações de parâmetros.
6.3.1 Menu Superior
Foto 6-4
O menu superior inclui os botões [Live], [Playback], [Remote Setting], [Local Setting] e [Logout]. No canto
superior direito da tela há também a opção para alterar o idioma do software entre chinês e inglês.
26
6.3.1.1 Live (Ao Vivo)
Clique em [Live] para visualizar as imagens provenientes das câmeras naquele exato momento. O usuário pode
realizar diversas ações utilizando-se das barras de controle localizadas no canto direito da tela.
Clique no ícone [ ] de um dos canais para exibir a imagem do canal.
Clique no ícone [ ] de um dos canais para iniciar gravação manual.
6.3.1.2 Playback (Reproduzir)
Clique em [Playback] caso deseje visualizar a lista de arquivos gravados e reproduzí-los. Primeiro selecione o
dia, canal e tipo de gravação, e em seguida o sistema fará uma busca pelo histórico de gravações. Após finalizada a
busca, dê um clique duplo ou selecione o arquivo desejado e clique em [Play] para que o vídeo selecionado comece a
ser exibido.
Foto 6-5
Clique em [Download] para salvar o arquivo em formato *.AVI para o destino desejado. Para escolher o destino dos
arquivos salvos, acesse o menu [Local Setting].
Durante a exibição do vídeo, é possível realizar comandos de vídeo através dos botões localizados abaixo da tela.
.: clique neste botão para reproduzir o vídeo.
.: clique neste botão para pausar a reprodução do vídeo.
. ■: clique neste botão para parar a reprodução do vídeo.
. : clique neste botão para rebobinar o vídeo.
. : clique neste botão para reproduzir o vídeo em velocidade rápida.
. : clique neste botão para reproduzir o vídeo quadro a quadro.
6.3.1.3 Remote Setting (Configuração Remota)
Clique em [Remote Setting] para acessar o menu de configuração remota. Os idiomas disponíveis são inglês e
chinês. Caso haja dificuldade em entender o funcionamento de algum item, entre em contato com a loja na qual
adquiriu o produto.

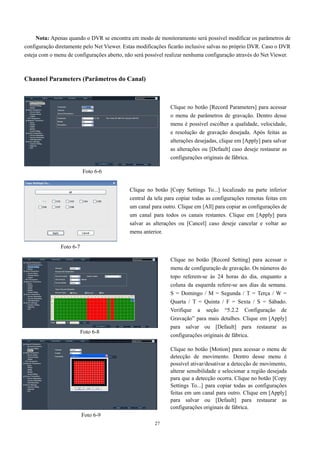

Nota: Apenas quando o DVR se encontra em modo de monitoramento será possível modificar os parâmetros de
configuração diretamente pelo Net Viewer. Estas modificações ficarão inclusive salvas no próprio DVR. Caso o DVR
esteja com o menu de configurações aberto, não será possível realizar nenhuma configuração através do Net Viewer.
27
Channel Parameters (Parâmetros do Canal)
Clique no botão [Record Parameters] para acessar
o menu de parâmetros de gravação. Dentro desse
menu é possível escolher a qualidade, velocidade,
e resolução de gravação desejada. Após feitas as
alterações desejadas, clique em [Apply] para salvar
as alterações ou [Default] caso deseje restaurar as
configurações originais de fábrica.
Clique no botão [Copy Settings To...] localizado na parte inferior
central da tela para copiar todas as configurações remotas feitas em
um canal para outro. Clique em [All] para copiar as configurações de
um canal para todos os canais restantes. Clique em [Apply] para
salvar as alterações ou [Cancel] caso deseje cancelar e voltar ao
menu anterior.
Foto 6-6
Foto 6-7
Foto 6-8
Foto 6-9
Clique no botão [Record Setting] para acessar o
menu de configuração de gravação. Os números do
topo referem-se às 24 horas do dia, enquanto a
coluna da esquerda refere-se aos dias da semana.
S = Domingo / M = Segunda / T = Terça / W =
Quarta / T = Quinta / F = Sexta / S = Sábado.
Verifique a seção “5.2.2 Configuração de
Gravação” para mais detalhes. Clique em [Apply]
para salvar ou [Default] para restaurar as
configurações originais de fábrica.
Clique no botão [Motion] para acessar o menu de
detecção de movimento. Dentro desse menu é
possível ativar/desativar a detecção de movimento,
alterar sensibilidade e selecionar a região desejada
para que a detecção ocorra. Clique no botão [Copy
Settings To...] para copiar todas as configurações
feitas em um canal para outro. Clique em [Apply]
para salvar ou [Default] para restaurar as
configurações originais de fábrica.
28

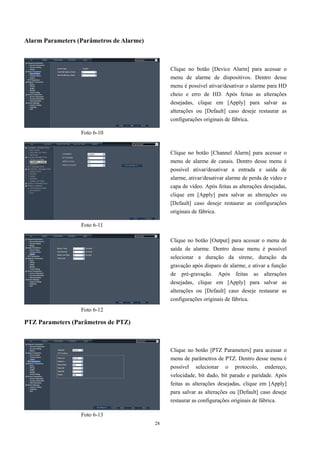

Alarm Parameters (Parâmetros de Alarme)
PTZ Parameters (Parâmetros de PTZ)
Clique no botão [Device Alarm] para acessar o
menu de alarme de dispositivos. Dentro desse
menu é possível ativar/desativar o alarme para HD
cheio e erro de HD. Após feitas as alterações
desejadas, clique em [Apply] para salvar as
alterações ou [Default] caso deseje restaurar as
configurações originais de fábrica.
Foto 6-10
Foto 6-11
Clique no botão [Channel Alarm] para acessar o
menu de alarme de canais. Dentro desse menu é
possível ativar/desativar a entrada e saída de
alarme, ativar/desativar alarme de perda de vídeo e
capa de vídeo. Após feitas as alterações desejadas,
clique em [Apply] para salvar as alterações ou
[Default] caso deseje restaurar as configurações
originais de fábrica.
Foto 6-12
Clique no botão [Output] para acessar o menu de
saída de alarme. Dentro desse menu é possível
selecionar a duração da sirene, duração da
gravação após disparo de alarme, e ativar a função
de pré-gravação. Após feitas as alterações
desejadas, clique em [Apply] para salvar as
alterações ou [Default] caso deseje restaurar as
configurações originais de fábrica.
Clique no botão [PTZ Parameters] para acessar o
menu de parâmetros de PTZ. Dentro desse menu é
possível selecionar o protocolo, endereço,
velocidade, bit dado, bit parado e paridade. Após
feitas as alterações desejadas, clique em [Apply]
para salvar as alterações ou [Default] caso deseje
restaurar as configurações originais de fábrica.
Foto 6-13
29
Network Parameters (Parâmetros de Rede)
Clique no botão [Basic] para acessar o menu de
configurações de rede para IP estático. Verifique a
seção “5.2.3 Configuração de Rede” para mais
detalhes. Após feitas as alterações desejadas,
clique em [Apply] para salvar as alterações ou
[Default] caso deseje restaurar as configurações
originais de fábrica.
Clique no botão [PPPoE] para acessar o menu de
configurações de rede para PPPoE. Verifique a
seção “5.2.3 Configuração de Rede” para mais
detalhes. Após feitas as alterações desejadas,
clique em [Apply] para salvar as alterações ou
[Default] caso deseje restaurar as configurações
originais de fábrica.
Clique no botão [DDNS] para acessar o menu de
configurações de rede para DDNS. Verifique a
seção “5.2.3 Configuração de Rede” para mais
detalhes. Após feitas as alterações desejadas,
clique em [Apply] para salvar as alterações ou
[Default] caso deseje restaurar as configurações
originais de fábrica.
Clique no botão [Mobile] para acessar o menu de
configurações de visão remota por telefone celular.
Verifique a seção “5.2.6.4 Configuração de
Telefone Celular” para mais detalhes. Após feitas
as alterações desejadas, clique em [Apply] para
salvar as alterações ou [Default] caso deseje
restaurar as configurações originais de fábrica.
Foto 6-14
Foto 6-15
Foto 6-16
Foto 6-17
30
Device Parameters (Parâmetros do Dispositivo)
Clique no botão [Email Setting] para acessar o
menu de notificação remota de alarme por imagens
via e-mails. Verifique a seção “5.2.6.2
Configuração de Alarme” para mais detalhes. Após
feitas as alterações desejadas, clique em [Apply]
para salvar as alterações ou [Default] caso deseje
restaurar as configurações originais de fábrica.
Clique no botão [Device Information] para acessar
o menu de informações do aparelho DVR. Dentro
desse menu é possível visualizar o nome do
aparelho, número de série, tipo e ID do dispositivo.
Foto 6-18
Foto 6-19
Foto 6-20
Foto 6-21
Clique no botão [Version Information] para acessar
o menu de informações da versão do aparelho
DVR. Dentro desse menu é possível visualizar a
versão do hardware, software, painel, e IE.
Clique no botão [Hdd Information] para acessar o
menu de gerenciamento de HD. Dentro desse
menu é possível visualizar informações sobre o
HD instalado, como por exemplo, o espaço total e
espaço livre disponível. Verifique a seção “5.2.6.1
Gerenciamento de HD” para mais detalhes.

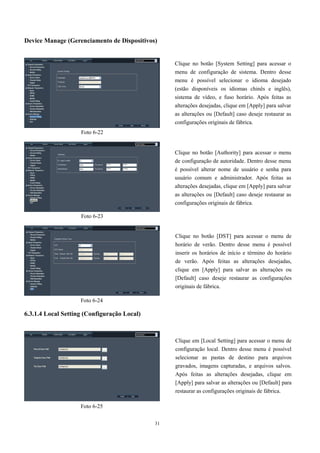

Device Manage (Gerenciamento de Dispositivos)
31
Foto 6-22
Foto 6-23
Foto 6-24
6.3.1.4 Local Setting (Configuração Local)
Foto 6-25
Clique no botão [System Setting] para acessar o
menu de configuração de sistema. Dentro desse
menu é possível selecionar o idioma desejado
(estão disponíveis os idiomas chinês e inglês),
sistema de vídeo, e fuso horário. Após feitas as
alterações desejadas, clique em [Apply] para salvar
as alterações ou [Default] caso deseje restaurar as
configurações originais de fábrica.
Clique no botão [Authority] para acessar o menu
de configuração de autoridade. Dentro desse menu
é possível alterar nome de usuário e senha para
usuário comum e administrador. Após feitas as
alterações desejadas, clique em [Apply] para salvar
as alterações ou [Default] caso deseje restaurar as
configurações originais de fábrica.
Clique no botão [DST] para acessar o menu de
horário de verão. Dentro desse menu é possível
inserir os horários de início e término do horário
de verão. Após feitas as alterações desejadas,
clique em [Apply] para salvar as alterações ou
[Default] caso deseje restaurar as configurações
originais de fábrica.
Clique em [Local Setting] para acessar o menu de
configuração local. Dentro desse menu é possível
selecionar as pastas de destino para arquivos
gravados, imagens capturadas, e arquivos salvos.
Após feitas as alterações desejadas, clique em
[Apply] para salvar as alterações ou [Default] para
restaurar as configurações originais de fábrica.
1. Ligar/Desligar exibição ao vivo: clique neste botão para ativar/desativar
a exibição ao vivo das imagens das câmeras.
2. Capturar imagem: clique neste botão para capturar uma imagem. A
imagem capturada é salva em formato *.BMP diretamente no HD de seu PC.
3. Gravar: clique neste botão para iniciar a gravação remota do canal
selecionado e salvar o vídeo na pasta de destino escolhida.
4. Modos de exibição: clique nos botões para visualizar as imagens em
modo de tela única, quad, 9 canais, 16 canais e tela cheia.
5. Controle de volume: clique no ícone para ajustar o volume do áudio.
32

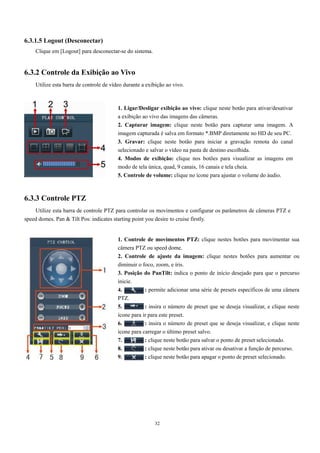

6.3.1.5 Logout (Desconectar)
Clique em [Logout] para desconectar-se do sistema.
6.3.2 Controle da Exibição ao Vivo
Utilize esta barra de controle de vídeo durante a exibição ao vivo.
6.3.3 Controle PTZ
Utilize esta barra de controle PTZ para controlar os movimentos e configurar os parâmetros de câmeras PTZ e
speed domes. Pan  Tilt Pos: indicates starting point you desire to cruise firstly.
1. Controle de movimentos PTZ: clique nestes botões para movimentar sua
câmera PTZ ou speed dome.
2. Controle de ajuste da imagem: clique nestes botões para aumentar ou
diminuir o foco, zoom, e íris.
3. Posição do PanTilt: indica o ponto de início desejado para que o percurso
inicie.
4. : permite adicionar uma série de presets específicos de uma câmera
PTZ.
5. : insira o número de preset que se deseja visualizar, e clique neste
ícone para ir para este preset.
6. : insira o número de preset que se deseja visualizar, e clique neste
ícone para carregar o último preset salvo.
7. : clique neste botão para salvar o ponto de preset selecionado.
8. : clique neste botão para ativar ou desativar a função de percurso.
9. : clique neste botão para apagar o ponto de preset selecionado.
Capítulo 7: Usuários de Windows Vista
Pelo fato do Windows Vista apresentar uma configuração de nível de segurança muito alto, isto
muitas vezes impede que seu navegador IE consiga fazer o download dos plugins necessários para
rodar o programa Net Viewer. Sendo assim, sugerimos que você realize procedimentos de
configuração em seu navegador a fim de habilitar os controles ActiveX e plugins. Siga os
procedimentos abaixo:
Abra seu navegador Internet Explorer e
no barra de menu superior clique na aba
“Ferramentas”. Em seguida clique em
“Opções de Internet”, e uma janela se
abrirá conforme a figura ao lado.
Nesta tela, verifique a barra superior e
clique na aba “Segurança”. Em seguida,
clique no botão “Nível personalizado...”.
Localize a opção “Plug-ins e controles
Activex”, e selecione “Habilitar” para
todas as caixas de seleção referentes ao
ActiveX. Em seguida, clique em
33
para salvar as alterações
feitas e fechar essa janela.
Feito isto, caso as configurações de rede
de seu DVR estiverem corretas, será
possível agora inserir endereço IP e
webport em seu navegador e acessar seu
DVR através do programa Net Viewer.
Capítulo 8: Especificações
Modelo COP-DVR16RS COP-DVR16HDMI
Sistema Operacional Linux
Formato de Vídeo NTSC / PAL (Opcional)
Formato de Compressão Vídeo:H.264 / Áudio:8kHz*16bit ADPCM
Entrada/Saída de Vídeo
16 Entradas BNC e 2 Saídas BNC
1 Saída VGA
34
16 Entradas BNC e 2 Saídas BNC
1 Saída VGA e 1 Saída HDMI
Entrada/Saída de Áudio 16 Entradas BNC e 2 Saídas BNC
Resolução de Visualização NTSC:704×480 (D1) / PAL:704×576 (D1)
Velocidade de Visualização NTSC:480fps (D1) / PAL:400fps (D1)
Resolução de Gravação
NTSC:704×480 (D1), 704×240 (HD1), 352×240 (CIF)
PAL: 704×576 (D1), 704×288 (HD1), 352×288 (CIF)
Velocidade de Gravação
NTSC:120fps (D1), 240fps (HD1), 480fps (CIF)
PAL: 100fps (D1), 200fps (HD1), 400fps (CIF)
Modos de Visualização Tela Cheia / Quad / 9 Canais / 16 Canais / PIP / Sequencial / Escondido
Modos de Gravação Contínuo / Manual / Agenda / Detecção de Movimento / Alarme / Remoto
Qualidade da Gravação Alta / Boa / Média
Tempo de Empacotamento 15/30/45/60 minutos (ajustável)
Backup de Vídeo DVD-RW / USB flash drive / HD externo / Backup remoto
Modos de Pesquisa Data  Hora / Lista de Eventos / Lista de Registros
Modos de Playback Velocidade Normal / Lenta / Rápida / Quadro a Quadro
Entrada/Saída de Alarme 16 canais de entrada de Sensor / 1 canal de saída para Alarme
Modos de Alarme Detecção de Movimento / Alarme / Perda de Vídeo / HD Cheio / Falha de HD
Interface PTZ Porta RS-485 embutida (PELCO-P e PELCO-D)
Controle PTZ Local / Remoto / Celular
Interface de Rede RJ-45 (10M/100M)
Protocolo de Rede TCP/IP / UDP / SMTP / DHCP / DDNS / PPPoE
Funções de Rede
Monitoramento remoto via internet (IE) / Telefone celular (Tecnologia 3G) /
Configuração dos parâmetros do DVR de forma remota
Funções por Celular Visualização de 1 Canal / Alternar Canal / Controle PTZ
Interface USB 2 portas USB2.0 (Mouse / Backup / Atualização / HD Externo)
Interface de HD 1 HD SATA de até 2TB (não incluso) / HD externo (não incluso)
Gravador DVD-RW Incluso
Controle Remoto IR Incluso
Mouse USB Incluso
Consumo de Força 10~15W
Adaptador de Força DC12V / 5A (adaptador incluso)
Temperatura de Operação 10℃ até 40℃
Umidade de Operação 10% até 90%
Dimensões (L×P×A) 431×395×72.8mm
Capítulo 9: Apêndice
9.1 Configuração da Gravação por Alarme
Consulte a tabela abaixo, onde “⊥” significa “apenas alarme mas sem gravação”; “GA” significa “gravação por
alarme”; “GN” significa “gravação normal”; e “SG” significa “sem gravação”. Assim que um alarme é disparado, o
ícone do alarme aparecerá na tela e quando muitos alarmes são disparados, os avisos de alarme aparecerão na tela.
35
Configuração da Gravação por
Alarme
Ícone
Modos de Gravação
Gravação após
ligar a força
Gravação Agendada
Gravação Manual
GA GN SG
Modos
de
Alarme
Detecção de Movimento GA GA GN ⊥ GN
Disparo de Alarme GA GA GN ⊥ GN
HD Cheio, Falha de HD ⊥ ⊥ ⊥ ⊥ ⊥
Perda de Vídeo Perda de Vídeo ⊥ ⊥ ⊥ ⊥ ⊥
Quando o DVR estiver em modo de gravação, o ícone [ ], [ ] ou [ ] será exibido na tela. No entanto
quando apenas o ícone [ ] ou [ ] estiver na tela, isto não significa necessariamente que o DVR encontra-se em
modo de gravação ou iniciando uma gravação pois este ícone apenas indica que há uma detecção de movimento ou
disparo de alarme. O mesmo se aplica ao ícone [ ]. Quando este for exibido na tela sozinho, isso significa que
apenas houve o disparo de alarme de HD Cheio ou Falha de HD, porém não houve o início de uma gravação. Após
feitas as configurações da gravação agendada acessando [Menu Principal  Gravação  Agenda], o arquivo
gravado será salvo como arquivo de gravação normal caso o alarme tenha sido disparado durante o período
estabelecido para uma gravação normal. No entanto o arquivo será salvo como arquivo de gravação por alarme caso
o alarme tenha sido disparado durante o período estabelecido para uma gravação por alarme.
9.2 Informações sobre Servidores de E-mail (apenas como referência)
Website Endereço de E-mail Servidor de Envio(25) Servidor de Recebimento(110)
www.yahoo.com @yahoo.com smtp.mail.yahoo.com pop.mail.yahoo.com
www.google.com @gmail.com smtp.gmail.com(465/587) pop.gmail.com(995)
9.3 Manutenção de Uso
1. Mantenha o aparelho DVR longe de fontes de calor.
2. Realize a limpeza no aparelho regularmente melhorando assim a dissipação de calor do sistema.
3. Não conecte nada nas saídas RS-232 e RS-485 enquanto o aparelho estiver ligado. Desligue-o antes.
4. Verifique sempre o cabo de dados e HD e troque-os caso perceba o envelhecimento dos mesmos.
5. Evite utilizar dispositivos eletrônicos perto do DVR que possam causar interferência no sinal de vídeo e áudio.
6. Sugerimos que o usuário substitua o cabo BNC regularmente para manter a estabilidade do sinal de entrada.
Capítulo 10: Diagr ama de Conexão
36
Modelo: COP-DVR16RS
Modelo: COP-DVR16HDMI

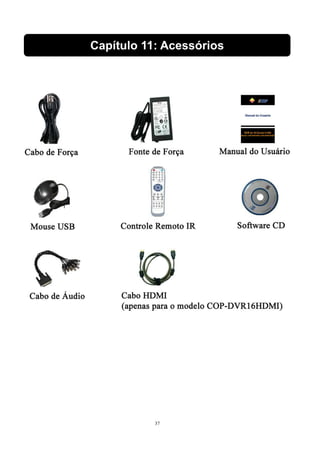

Capítulo 11: Acessórios
37
Capítulo 12: Solução de Problemas
1. O que fazer quando o sistema não detecta o HD?
R: Verifique se os cabos de dados e força estão firmemente conectados.
2. Alterei a senha porém não lembro a nova senha. Como faço para acessar o sistema?
R: Entre em contato com a loja na qual adquiriu o produto para que estes entrem em contato com o fabricante.
3. Não estou conseguindo receber nenhum sinal de vídeo no DVR. O que está errado?
R: Verifique se os cabos estão firmemente conectados nas portas BNC do DVR. Experimente também trocar de
cabos para certificar-se de que o problema não é com os cabos. Verifique também se o formato de vídeo
escolhido está de acordo com o utilizado em seu país (NTSC ou PAL). No Brasil é utilizado o sistema NTSC.
4. O DVR pode ter problemas se ele começar a esquentar muito? Como prevenir que isso aconteça?
R: O DVR possui um ventilador interno que ajuda a dissipar o calor quando o aparelho está em operação.
Sempre mantenha seu DVR em um lugar com boa circulação de ar e longe de altas temperaturas.
5. Meu controle remoto não está funcionando. O que pode estar acontecendo de errado?
R: Verifique se há algo bloqueando o LED do controle remoto ou receptor infravermelho do DVR. O problema
pode estar também nas baterias do controle remoto. Verifique se estão sem energia, e troque-as por novas.
6. Eu preciso parar a gravação para reproduzir os arquivos gravados em meu DVR?
R: Não é necessário parar a gravação pois este aparelho DVR é um aparelho multiplex de alta tecnologia que
permite que inúmeras funções sejam todas feitas de forma simultânea.
7. Posso gravar tudo 24 horas, 7 dias por semana sem parar?
R: Sim. No menu “Configuração de Gravação”, selecione com um quadrado verde todos os 24 períodos.
8. Que tipo de HD eu devo adquirir para rodar no DVR? Posso utilizar um HD de computador?
R: Sim. Não há problema algum em utilizar um HD de computador, contanto que esse seja de um tipo e
tamanho suportado pelo DVR. Este DVR suporta 1 HD SATA de até 2TB. Lembre-se que ao inserir um HD no
DVR, este será formatado apagando todos seus dados e não permitindo que o computador leia-os novamente.
9. Qual a configuração correta do jumper para utilizar um disco rígido?
R: Primário (master) único sem secundário (slave). A maioria dos drivers HD vêm da fábrica com o jumper
configurado como primário sem secundário, sendo assim não será necessário mudar a configuração do jumper
após adquirir um HD e instalá-lo no DVR. Favor checar as informações provenientes junto com seu HD.
10. Como posso apagar todos os dados gravados no HD?
R: Acesse o menu “Gerenciamento de HD”, e clique em “Formatar HD”.
11. Posso apagar os arquivos do HD de meu DVR de forma individual?
R: Não é possível apagar os arquivos de forma individual. Ao formatar o HD, todos os arquivos serão apagados.
12. Meu computador pode ler os dados de vídeos do HD do DVR?
R: Sim, o Windows pode detectar o HD, porém não pode reconhecer os arquivos do sistema. Você deverá
utilizar um aplicativo de PC (por exemplo, PC Viewer) para visualizar a imagem de vídeo.
13. Instalei uma câmera PTZ no entanto não consigo controlá-la. O que estou fazendo de errado?
R: Verifique se o protocolo, taxa de transmissão, e outras configurações na câmera PTZ batem com as
configurações inseridas no DVR. Verifique também se os cabos de dados estão firmemente conectados na porta
RS-485 do aparelho DVR.
14. Porque a sirene continua emitindo som sem parar?
R: Verifique se a função detecção de movimento está ligada e se o sistema está constantemente detectando
movimentos. Verifique também se o HD está conectado corretamente, se possui espaço suficiente pra gravação,
e se houve perda de vídeo de alguma câmera conectada. Refira a seção “5.2.6.2 Configuração de Alarme”.
15. Porque não consigo fazer o login no programa Net Viewer?
R: Verifique se o modo de rede está correto, se o cabo está firmemente conectado na porta RJ-45 do DVR e do
roteador, e verifique se a senha utilizada está correta.
38
AVISO
O material contido neste documento é de propriedade intelectual
de nossa empresa. Nenhuma parte deste manual pode ser reproduzido,
copiado, traduzido, transmitido, ou publicado de qualquer forma
ou meio sem o nosso consentimento e permissão. Nossos produtos
estão em contínuo processo de inovação e por isso nos reservamos
o direito de realizar quaisquer alterações sem a necessidade de
aviso prévio. O nome de modelos e marcas de produtos contidos nesse
manual são apenas para reconhecimento, no entanto os mesmos nomes
podem pertencer a outra empresa que detém seus direitos de cópia
e marca registrada. As fotos dos produtos contidas nesse manual
são apenas utilizadas como referência, já que podem variar em
relação ao produto real. Os acessórios são diferentes dependendo
da região onde o produto é vendido. Para mais detalhes sobre os
acessórios inclusos no pacote, favor verificar junto ao
distribuidor local. Agradecemos sua compreensão e colaboração.
Visite nosso site para conhecer toda a linha de produtos COP!
www.copbr.com.br
36
T r a d u zido por Alan Yao Chien

Mais conteúdo relacionado

Mais procurados

Manual lexuz
Manual lexuzManual lexuz
Manual lexuz
Laerte Pedro

Apostila pic 16f877
Apostila pic 16f877Apostila pic 16f877
Apostila pic 16f877
Luciano Zica

245521697 123529254-curso-microcontrolador-pic18f
245521697 123529254-curso-microcontrolador-pic18f245521697 123529254-curso-microcontrolador-pic18f
245521697 123529254-curso-microcontrolador-pic18f
Daniel Henrique

Resolvendo problemas no seu micro 2007 - laercio vasconcelos -
Resolvendo problemas no seu micro   2007 - laercio vasconcelos -Resolvendo problemas no seu micro   2007 - laercio vasconcelos -
Resolvendo problemas no seu micro 2007 - laercio vasconcelos -
Bianca Amarante

Apostila Curso Montagem E Manutenção De Micros
Apostila Curso Montagem E Manutenção De MicrosApostila Curso Montagem E Manutenção De Micros
Apostila Curso Montagem E Manutenção De Micros
Inge Christmann

Manual geral zelio 2_pt.pdf
Manual geral zelio 2_pt.pdfManual geral zelio 2_pt.pdf
Manual geral zelio 2_pt.pdf
Fernando Silva

Apostila fundamentos de hardware gelber x freitas
Apostila   fundamentos de hardware  gelber x freitasApostila   fundamentos de hardware  gelber x freitas
Apostila fundamentos de hardware gelber x freitas
Gelber Freitas

Vx 170 português
Vx 170 portuguêsVx 170 português
Vx 170 português
Fmoreira4

H376985
H376985H376985
H376985
bird31

Manual controlador lógico zelio
Manual controlador lógico zelioManual controlador lógico zelio
Manual controlador lógico zelio
Giovanna Blanco

Ft 2800 m português
Ft 2800 m portuguêsFt 2800 m português
Ft 2800 m português
Fmoreira4

Acw2 q adminhb-por
Acw2 q adminhb-porAcw2 q adminhb-por
Acw2 q adminhb-por
MarceloSoares241

apostila sistmas digitais
apostila sistmas digitaisapostila sistmas digitais
apostila sistmas digitais
DeisisneCristina

Foca 1e2
Foca 1e2Foca 1e2
Abc do linux
Abc do linuxAbc do linux
Abc do linux
josue furtozo

Foca linux 1
Foca linux 1Foca linux 1
Foca linux 1
pelincha

Manual do usuário
Manual do usuárioManual do usuário
Manual do usuário
Meire Guedes Maretto

Manual modulare e_conecta_portugues_01-18_site
Manual modulare e_conecta_portugues_01-18_siteManual modulare e_conecta_portugues_01-18_site
Manual modulare e_conecta_portugues_01-18_site
HenriqueTcnico1

Manual call report_v2.0
Manual call report_v2.0Manual call report_v2.0
Manual call report_v2.0
MarceloSoares241


Mais procurados (19)

Manual lexuz
Manual lexuzManual lexuz
Manual lexuz

Apostila pic 16f877
Apostila pic 16f877Apostila pic 16f877
Apostila pic 16f877

245521697 123529254-curso-microcontrolador-pic18f
245521697 123529254-curso-microcontrolador-pic18f245521697 123529254-curso-microcontrolador-pic18f
245521697 123529254-curso-microcontrolador-pic18f

Resolvendo problemas no seu micro 2007 - laercio vasconcelos -
Resolvendo problemas no seu micro   2007 - laercio vasconcelos -Resolvendo problemas no seu micro   2007 - laercio vasconcelos -
Resolvendo problemas no seu micro 2007 - laercio vasconcelos -

Apostila Curso Montagem E Manutenção De Micros
Apostila Curso Montagem E Manutenção De MicrosApostila Curso Montagem E Manutenção De Micros
Apostila Curso Montagem E Manutenção De Micros

Manual geral zelio 2_pt.pdf
Manual geral zelio 2_pt.pdfManual geral zelio 2_pt.pdf
Manual geral zelio 2_pt.pdf

Apostila fundamentos de hardware gelber x freitas
Apostila   fundamentos de hardware  gelber x freitasApostila   fundamentos de hardware  gelber x freitas
Apostila fundamentos de hardware gelber x freitas

Vx 170 português
Vx 170 portuguêsVx 170 português
Vx 170 português

H376985
H376985H376985
H376985

Manual controlador lógico zelio
Manual controlador lógico zelioManual controlador lógico zelio
Manual controlador lógico zelio

Ft 2800 m português
Ft 2800 m portuguêsFt 2800 m português
Ft 2800 m português

Acw2 q adminhb-por
Acw2 q adminhb-porAcw2 q adminhb-por
Acw2 q adminhb-por

apostila sistmas digitais
apostila sistmas digitaisapostila sistmas digitais
apostila sistmas digitais

Foca 1e2
Foca 1e2Foca 1e2
Foca 1e2

Abc do linux
Abc do linuxAbc do linux
Abc do linux

Foca linux 1
Foca linux 1Foca linux 1
Foca linux 1

Manual do usuário
Manual do usuárioManual do usuário
Manual do usuário

Manual modulare e_conecta_portugues_01-18_site
Manual modulare e_conecta_portugues_01-18_siteManual modulare e_conecta_portugues_01-18_site
Manual modulare e_conecta_portugues_01-18_site

Manual call report_v2.0
Manual call report_v2.0Manual call report_v2.0
Manual call report_v2.0


Destaque

Manual EG-FC201
Manual EG-FC201Manual EG-FC201
Manual EG-FC201
falames

Manual EG-FS101
Manual EG-FS101Manual EG-FS101
Manual EG-FS101
falames

Manual EG-FB301
Manual EG-FB301Manual EG-FB301
Manual EG-FB301
falames

Searl pk
Searl pkSearl pk
Exploring Strategies for Training Deep Neural Networks paper review
Exploring Strategies for Training Deep Neural Networks paper reviewExploring Strategies for Training Deep Neural Networks paper review
Exploring Strategies for Training Deep Neural Networks paper review
Vimukthi Wickramasinghe

EnerEscolas
EnerEscolasEnerEscolas
EnerEscolas
lpizzacalla

Slideshare MyElaN in French (Belgium)
Slideshare MyElaN in French (Belgium)Slideshare MyElaN in French (Belgium)
Slideshare MyElaN in French (Belgium)ElaN Languages

Encontro com a escritora Rosa Duarte
Encontro com a escritora Rosa Duarte Encontro com a escritora Rosa Duarte
Encontro com a escritora Rosa Duarte
António Pires

Cv B Marco Crb Rev6 Ij
Cv B Marco Crb Rev6 IjCv B Marco Crb Rev6 Ij
Cv B Marco Crb Rev6 Ij
benmaralc

Asistencia de cabildo 06
Asistencia de cabildo 06Asistencia de cabildo 06
Asistencia de cabildo 06
sabmpio

Normas Insutec Virtual
Normas Insutec VirtualNormas Insutec Virtual
Normas Insutec Virtual
insutecvirtual

HBSL - Presentation for Educational Institutions March-2016
HBSL - Presentation for Educational Institutions March-2016HBSL - Presentation for Educational Institutions March-2016
HBSL - Presentation for Educational Institutions March-2016
Afshan Siddiqui

[En]ICFecc 2010 sponsor
[En]ICFecc 2010 sponsor[En]ICFecc 2010 sponsor
[En]ICFecc 2010 sponsor
ICFFrance

Curso auxiliar de enfermería
Curso auxiliar de enfermeríaCurso auxiliar de enfermería
Curso auxiliar de enfermería
Euroinnova Formación

Week 1 discussion 2
Week 1  discussion 2Week 1  discussion 2
Week 1 discussion 2
Shay89

Red de rarea local2
Red de rarea local2Red de rarea local2
Red de rarea local2
Lizz Ibañez

Projet CogLab - PPT1
Projet CogLab - PPT1Projet CogLab - PPT1
Projet CogLab - PPT1
af83

Magazine con alma de blues n18
Magazine con alma de blues n18Magazine con alma de blues n18
Magazine con alma de blues n18
Gustavo pollo Zungri

Omer Kalil Testimony
Omer Kalil TestimonyOmer Kalil Testimony
ONG and crowdfunding case - 2012
ONG and crowdfunding case - 2012ONG and crowdfunding case - 2012
ONG and crowdfunding case - 2012
Julien Ferla


Destaque (20)

Manual EG-FC201
Manual EG-FC201Manual EG-FC201
Manual EG-FC201

Manual EG-FS101
Manual EG-FS101Manual EG-FS101
Manual EG-FS101

Manual EG-FB301
Manual EG-FB301Manual EG-FB301
Manual EG-FB301

Searl pk
Searl pkSearl pk
Searl pk

Exploring Strategies for Training Deep Neural Networks paper review
Exploring Strategies for Training Deep Neural Networks paper reviewExploring Strategies for Training Deep Neural Networks paper review
Exploring Strategies for Training Deep Neural Networks paper review

EnerEscolas
EnerEscolasEnerEscolas
EnerEscolas

Slideshare MyElaN in French (Belgium)
Slideshare MyElaN in French (Belgium)Slideshare MyElaN in French (Belgium)
Slideshare MyElaN in French (Belgium)

Encontro com a escritora Rosa Duarte
Encontro com a escritora Rosa Duarte Encontro com a escritora Rosa Duarte
Encontro com a escritora Rosa Duarte

Cv B Marco Crb Rev6 Ij
Cv B Marco Crb Rev6 IjCv B Marco Crb Rev6 Ij
Cv B Marco Crb Rev6 Ij

Asistencia de cabildo 06
Asistencia de cabildo 06Asistencia de cabildo 06
Asistencia de cabildo 06

Normas Insutec Virtual
Normas Insutec VirtualNormas Insutec Virtual
Normas Insutec Virtual

HBSL - Presentation for Educational Institutions March-2016
HBSL - Presentation for Educational Institutions March-2016HBSL - Presentation for Educational Institutions March-2016
HBSL - Presentation for Educational Institutions March-2016

[En]ICFecc 2010 sponsor
[En]ICFecc 2010 sponsor[En]ICFecc 2010 sponsor
[En]ICFecc 2010 sponsor

Curso auxiliar de enfermería
Curso auxiliar de enfermeríaCurso auxiliar de enfermería
Curso auxiliar de enfermería

Week 1 discussion 2
Week 1  discussion 2Week 1  discussion 2
Week 1 discussion 2

Red de rarea local2
Red de rarea local2Red de rarea local2
Red de rarea local2

Projet CogLab - PPT1
Projet CogLab - PPT1Projet CogLab - PPT1
Projet CogLab - PPT1

Magazine con alma de blues n18
Magazine con alma de blues n18Magazine con alma de blues n18
Magazine con alma de blues n18

Omer Kalil Testimony
Omer Kalil TestimonyOmer Kalil Testimony
Omer Kalil Testimony

ONG and crowdfunding case - 2012
ONG and crowdfunding case - 2012ONG and crowdfunding case - 2012
ONG and crowdfunding case - 2012


Semelhante a Manual cop-dvr16 rs-cop-dvr16hdmi

Apostila de PIC
Apostila de PICApostila de PIC
Apostila de PIC
luizgraf

MIDI E MICROMASTER.en.pt.pdf
MIDI E MICROMASTER.en.pt.pdfMIDI E MICROMASTER.en.pt.pdf
MIDI E MICROMASTER.en.pt.pdf
José Nunes Borges

Curso completo de simocode 3 uf70 revisao 2
Curso completo de simocode 3 uf70 revisao 2Curso completo de simocode 3 uf70 revisao 2
Curso completo de simocode 3 uf70 revisao 2
confidencial

Guia Foca - Linux - Avançado
Guia Foca - Linux - AvançadoGuia Foca - Linux - Avançado
Guia Foca - Linux - Avançado
Eliel Prado

Foca linux3
Foca linux3Foca linux3
Foca linux3
Domingos Neto

Foca avancado
Foca avancadoFoca avancado
Foca avancado
Tiago

Controle
ControleControle
Ebook controle classico
Ebook controle classicoEbook controle classico
Ebook controle classico
Monica Gonçalves

Corolab xq xf_manual pt-v3
Corolab xq xf_manual pt-v3Corolab xq xf_manual pt-v3
Corolab xq xf_manual pt-v3
Sergio Ricardo Nobre

Manual do-usuario-anm-2004-mf-anm-2008-mf-01.20
Manual do-usuario-anm-2004-mf-anm-2008-mf-01.20Manual do-usuario-anm-2004-mf-anm-2008-mf-01.20
Manual do-usuario-anm-2004-mf-anm-2008-mf-01.20
Nivaldo Torres

Manual call report_v2.0
Manual call report_v2.0Manual call report_v2.0
Manual call report_v2.0
MarceloSoares241

Focalinux iniciante
Focalinux inicianteFocalinux iniciante
Focalinux iniciante
Renata Conrado

Foca iniciante
Foca inicianteFoca iniciante
Foca iniciante
Tiago

1
11
Livro Foca linux
Livro Foca linuxLivro Foca linux
Livro Foca linux
SoftD Abreu

Manual da Interface de Áudio FOCUSRITE Scarlett 18i8
Manual da Interface de Áudio FOCUSRITE Scarlett 18i8Manual da Interface de Áudio FOCUSRITE Scarlett 18i8
Manual da Interface de Áudio FOCUSRITE Scarlett 18i8
Habro Group

Manual da interface de Áudio FOCUSRITE FORTE
Manual da interface de Áudio FOCUSRITE FORTEManual da interface de Áudio FOCUSRITE FORTE
Manual da interface de Áudio FOCUSRITE FORTE
Habro Group

Manual cake
Manual cakeManual cake
Manual cake
André Silva Costa

Guia Foca - Linux - Iniciante + Avançado
Guia Foca - Linux - Iniciante + AvançadoGuia Foca - Linux - Iniciante + Avançado
Guia Foca - Linux - Iniciante + Avançado
Eliel Prado

Cfw 08 u line
Cfw 08 u lineCfw 08 u line
Cfw 08 u line
Lacerda Lacerda


Semelhante a Manual cop-dvr16 rs-cop-dvr16hdmi (20)

Apostila de PIC
Apostila de PICApostila de PIC
Apostila de PIC

MIDI E MICROMASTER.en.pt.pdf
MIDI E MICROMASTER.en.pt.pdfMIDI E MICROMASTER.en.pt.pdf
MIDI E MICROMASTER.en.pt.pdf

Curso completo de simocode 3 uf70 revisao 2
Curso completo de simocode 3 uf70 revisao 2Curso completo de simocode 3 uf70 revisao 2
Curso completo de simocode 3 uf70 revisao 2

Guia Foca - Linux - Avançado
Guia Foca - Linux - AvançadoGuia Foca - Linux - Avançado
Guia Foca - Linux - Avançado

Foca linux3
Foca linux3Foca linux3
Foca linux3

Foca avancado
Foca avancadoFoca avancado
Foca avancado

Controle
ControleControle
Controle

Ebook controle classico
Ebook controle classicoEbook controle classico
Ebook controle classico

Corolab xq xf_manual pt-v3
Corolab xq xf_manual pt-v3Corolab xq xf_manual pt-v3
Corolab xq xf_manual pt-v3

Manual do-usuario-anm-2004-mf-anm-2008-mf-01.20
Manual do-usuario-anm-2004-mf-anm-2008-mf-01.20Manual do-usuario-anm-2004-mf-anm-2008-mf-01.20
Manual do-usuario-anm-2004-mf-anm-2008-mf-01.20

Manual call report_v2.0
Manual call report_v2.0Manual call report_v2.0
Manual call report_v2.0

Focalinux iniciante
Focalinux inicianteFocalinux iniciante
Focalinux iniciante

Foca iniciante
Foca inicianteFoca iniciante
Foca iniciante

1
11
1

Livro Foca linux
Livro Foca linuxLivro Foca linux
Livro Foca linux

Manual da Interface de Áudio FOCUSRITE Scarlett 18i8
Manual da Interface de Áudio FOCUSRITE Scarlett 18i8Manual da Interface de Áudio FOCUSRITE Scarlett 18i8
Manual da Interface de Áudio FOCUSRITE Scarlett 18i8

Manual da interface de Áudio FOCUSRITE FORTE
Manual da interface de Áudio FOCUSRITE FORTEManual da interface de Áudio FOCUSRITE FORTE
Manual da interface de Áudio FOCUSRITE FORTE

Manual cake
Manual cakeManual cake
Manual cake

Guia Foca - Linux - Iniciante + Avançado
Guia Foca - Linux - Iniciante + AvançadoGuia Foca - Linux - Iniciante + Avançado
Guia Foca - Linux - Iniciante + Avançado

Cfw 08 u line
Cfw 08 u lineCfw 08 u line
Cfw 08 u line


Último

Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdfEscola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Gabriel de Mattos Faustino

História da Rádio- 1936-1970 século XIX .2.pptx
História da Rádio- 1936-1970 século XIX   .2.pptxHistória da Rádio- 1936-1970 século XIX   .2.pptx
História da Rádio- 1936-1970 século XIX .2.pptx
TomasSousa7

TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdfTOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
Momento da Informática

Segurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas PráticasSegurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas Práticas
Danilo Pinotti

PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
Faga1939

Certificado Jornada Python Da Hashtag.pdf
Certificado Jornada Python Da Hashtag.pdfCertificado Jornada Python Da Hashtag.pdf
Certificado Jornada Python Da Hashtag.pdf
joaovmp3

Manual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdfManual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdf
WELITONNOGUEIRA3

Logica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptxLogica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptx
Momento da Informática


Último (8)

Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdfEscola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf

História da Rádio- 1936-1970 século XIX .2.pptx
História da Rádio- 1936-1970 século XIX   .2.pptxHistória da Rádio- 1936-1970 século XIX   .2.pptx
História da Rádio- 1936-1970 século XIX .2.pptx

TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdfTOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf

Segurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas PráticasSegurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas Práticas

PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...

Certificado Jornada Python Da Hashtag.pdf
Certificado Jornada Python Da Hashtag.pdfCertificado Jornada Python Da Hashtag.pdf
Certificado Jornada Python Da Hashtag.pdf

Manual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdfManual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdf

Logica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptxLogica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptx


Manual cop-dvr16 rs-cop-dvr16hdmi

  • 1. Manual do Usuário DVR de 16 Canais H.264 Modelo: COP-DVR16RS / COP-DVR16HDMI 1
  • 2. CONTEÚDO Capítulo 1: Características do DVR ..................................................................................................... 2 Capítulo 2: Visão Geral ......................................................................................................................... 3 2.1 Painel Frontal ..................................................................................................................................................................... 3 2.2 Painel Traseiro .................................................................................................................................................................... 4 2.3 Controle Remoto IR ........................................................................................................................................................... 5 2.4 Mouse USB ........................................................................................................................................................................ 5 Capítulo 3: Instalação ............................................................................................................................ 6 3.1 Instalando o HD ................................................................................................................................................................. 6 3.2 Conectando a Câmera e Monitor ........................................................................................................................................ 6 3.3 Saída VGA ......................................................................................................................................................................... 6 3.4 Saída HDMI ....................................................................................................................................................................... 6 3.5 Conectando a Fonte de Alimentação .................................................................................................................................. 6 Capítulo 4: Iniciando o DVR ................................................................................................................ 7 4.1 Iniciando o Sistema ............................................................................................................................................................ 7 4.2 Interface Principal .............................................................................................................................................................. 7 Capítulo 5: Menus do DVR ................................................................................................................... 7 Menu Pop-Up ........................................................................................................................................................................... 7 5.1 Diagrama do Menu ............................................................................................................................................................. 8 5.2 Menu Principal ................................................................................................................................................................... 8 5.2.1 Configuração de Câmera ........................................................................................................................................... 9 5.2.2 Configuração de Gravação ........................................................................................................................................ 9 5.2.3 Configuração de Rede ............................................................................................................................................. 10 5.2.4 Pesquisa de Vídeo ................................................................................................................................................... 11 5.2.5 Programa Multimedia Player ................................................................................................................................... 13 5.2.6 Gerenciamento de Dispositivo ................................................................................................................................ 15 5.2.6.1 Gerenciamento de HD .................................................................................................................................. 15 5.2.6.2 Configuração de Alarme ............................................................................................................................... 16 5.2.6.3 Configuração de PTZ ................................................................................................................................... 18 5.2.6.4 Configuração de Telefone Celular ................................................................................................................ 18 5.2.6.5 Configuração de Detecção de Movimento ................................................................................................... 18 5.2.6.6 Configuração de Porta Serial ........................................................................................................................ 19 2
  • 3. 5.2.7 Configuração de Sistema ......................................................................................................................................... 19 5.2.7.1 Configuração de Data/Hora .......................................................................................................................... 19 5.2.7.2 Configuração de Senha ................................................................................................................................. 19 5.2.7.3 Configuração de Áudio/Vídeo ...................................................................................................................... 20 5.2.7.4 Idioma do Sistema ........................................................................................................................................ 21 5.2.7.5 Informação do Sistema ................................................................................................................................. 21 5.2.7.6 Manutenção de Sistema ................................................................................................................................ 21 5.3 Bloqueio de Menu ............................................................................................................................................................ 22 5.4 Multi-Imagens .................................................................................................................................................................. 22 5.5 Controle PTZ e Configuração de Percurso ....................................................................................................................... 23 5.6 Modo PIP ......................................................................................................................................................................... 23 5.7 Pesquisa de Vídeo ............................................................................................................................................................ 23 5.8 Mudo ................................................................................................................................................................................ 23 5.9 Iniciar/Parar Gravação e Percurso .................................................................................................................................... 23 5.10 Sequencial Automático das Câmeras .............................................................................................................................. 23 Capítulo 6: Programa Net Viewer ...................................................................................................... 24 6.1 Download e Instalação dos Plugins .................................................................................................................................. 24 6.2 Acessando o Net Viewer ................................................................................................................................................... 24 6.3 Interface Principal do Net Viewer .................................................................................................................................... 25 6.3.1 Menu Superior ......................................................................................................................................................... 25 6.3.1.1 Live (Ao Vivo) ............................................................................................................................................. 26 6.3.1.2 Playback (Reproduzir) .................................................................................................................................. 26 6.3.1.3 Remote Setting (Configuração Remota) ....................................................................................................... 26 6.3.1.4 Local Setting (Configuração Local) ............................................................................................................. 31 6.3.1.5 Logout (Desconectar) ................................................................................................................................... 32 6.3.2 Controle da Exibição ao Vivo .................................................................................................................................. 32 6.3.3 Controle PTZ ........................................................................................................................................................... 32 Capítulo 7: Usuários de Windows Vista ............................................................................................. 33 Capítulo 8: Especificações ................................................................................................................... 34 Capítulo 9: Apêndice ........................................................................................................................... 35 9.1 Configuração da Gravação por Alarme ............................................................................................................................ 35 9.2 Informações sobre Servidores de E-mail .......................................................................................................................... 35 9.3 Manutenção de Uso .......................................................................................................................................................... 35 Capítulo 10: Diagrama de Conexão ................................................................................................... 36 Capítulo 11: Acessórios ........................................................................................................................ 37 Capítulo 12: Solução de Problemas .................................................................................................... 38 3
  • 4. Aviso de Segurança 1. Utilize o adaptador de força que acompanha o produto. Não opere esse produto com uma fonte de força que ultrapasse a voltagem exigida (AC100-240V). 2. Desligue o aparelho da tomada em situações de risco. Desligue o aparelho da tomada durante tempestades com trovão, ou caso não esteja sendo utilizado por muito tempo. O uso do aparelho em situações de risco pode trazer riscos ao usuário. 3. Não opere o aparelho em lugares muito úmidos ou empoeirados. Evite utilizar o aparelho em lugares como, por exemplo, um porão úmido ou corredor empoeirado. 4. Evite o contato do aparelho com a água ou chuva. Caso entre água dentro do aparelho acidentalmente, desligue o aparelho da tomada imediatamente. 5. Mantenha o produto em superfície limpa e seca. Para limpar a parte externa do aparelho DVR, utilize um pano levemente úmido com água (não utilize solventes.) 4 6. Forneça ventilação adequada ao aparelho. O DVR possui um ventilador embutido que fornece ventilação para o sistema. Caso o aparelho comece a emitir som ou odor estranho, desligue o DVR e entre em contato com a loja na qual adquiriu o mesmo. 7. Jamais remova a tampa superior. Remover a tampa superior do aparelho pode resultar em risco de choque elétrico ao usuário. 8. Manuseie o aparelho com cuidado. Caso você deixe o aparelho DVR cair em qualquer superfície rígida, isto causará danos graves no funcionamento do mesmo. Caso isto aconteça, entre em contato com a loja na qual o DVR foi adquirido. 9. Utilize bateria de lítio padrão. (Nota: o aparelho DVR já vem com uma bateria instalada.) A bateria de lítio padrão localizada na placa mãe do aparelho deve ser trocada caso a mesma esteja apresentando problemas de funcionamento. Antes de realizar a troca, lembre-se de desligar o DVR a fim de evitar choques elétricos. Desfaça da bateria antiga de modo apropriado. 10. Instale o produto em lugares com boa circulação de ar. O aparelho DVR possui uma placa mãe interna que gera muito calor durante a operação. Por isso evite bloquear as saídas de ar do aparelho que ajudam no esfriamento do sistema. Lembre-se também de instalar o aparelho DVR em um lugar que possua boa circulação de ar. 1
  • 5. Capítulo 1: Características do DVR 2 Monitoramento em Tempo Real Monitoramento em tempo real através das saídas de vídeo (monitor) e VGA, assim como através da internet e visão remota por telefones celulares com tecnologia 3G. Funções da Gravação Compressão H.264, taxa de qualidade e velocidade ajustáveis com suporte a vários modos de gravação: Contínuo, Manual, Agenda, Detecção de Movimento, Alarme, e Remoto. Armazenamento Suporta 1 HD SATA de alta capacidade (máx.: 2TB). Backup das Gravações Suporta backup dos vídeos gravados através de USB flash drive, HD externo, DVD, etc. Playback das Gravações Suporta playback das gravações através do Programa Multimedia Player contido no CD. Alarme Suporta conexões de alarme (16 canais de entrada e 1 canal de saída). Operações de Rede Suporta monitoramento remoto por múltiplos usuários através de software licensiado. Operação por Mouse Suporta operação ágil através de mouse USB incluso no pacote. Controle PTZ Suporta controle de câmeras PTZ e speed domes através da porta RS-485 embutida. Características Gerais Sistema operacional Linux Formato de compressão de vídeo H.264 Formato de compressão de áudio ADPCM Monitoramento e gravação em tempo real Operação multiplex, com vários modos de gravação e alarme Vários níveis de resolução e velocidade (D1/HD1/CIF) Monitoramento remoto via IE e através de aparelhos celulares (Tecnologia 3G) Função de auto-recuperação do sistema e alarme de perda de vídeo Função de detecção de movimento, esconder canal e sequencial Notificação remota de alarme por imagens via e-mail Controle PTZ via porta RS-485 (PELCO-P & PELCO-D) Controle pelo DVR, controle remoto IR e mouse USB Saída HDMI de alta resolução e saída VGA Gravador de DVD incluso e 2 portas USB2.0 (mouse e backup) Suporta 1 HD SATA de até 2TB
  • 6. Capítulo 2: Visão Geral 2.1 Painel Frontal (apenas como referência) ITEM INDICADOR FUNÇÕES 1 É o receptor de entrada de sinal infravermelho do controle remoto 2 POWER O indicador na cor verde mostra que o dispositivo está recebendo energia 3 REC O indicador na cor vermelha mostra que o DVR está em modo de gravação 4 DVD Tampa de abertura do gravador de DVD 5 BOTÃO Botão para abrir a bandeja do gravador de DVD 6 Direcional para esquerda 7 Direcional para cima 8 Direcional para direita 9 REC Iniciar gravação manual 10 STOP Parar o playback / Parar a gravação manual 11 MUTE Habilitar som / Desabilitar som 12 SEARCH Pesquisar arquivos de vídeo gravados 13 Direcional para baixo 14 MENU/ESC Acessar o menu principal / Sair do menu principal 15 ENTER Confirmar seleção 16 PTZ Acessar as funções de controle PTZ 17 LOCK Bloquear o menu 18 Z+ / Z- Aumentar zoom / Diminuir zoom 19 F+ / F- Aumentar foco / Diminuir foco 20 I+ / I- Aumentar íris / Diminuir íris 21 0~9 Seleção de canais 1-16 / Teclas numéricas 22 Reproduzir 23 Pausar / Reproduzir o vídeo quadro a quadro 24 Reproduzir o vídeo em velocidade rápida (2x, 4x, 8x) 25 2x2 / 3x3 / 4x4 Visualizar em modo Quad, 9 canais, e 16 canais 26 DISPLAY Exibir em modo quad, 9 canais, 16 canais, e tela cheia 27 AUTO Iniciar exibição em modo sequencial 28 PIP Exibir a imagem em modo PIP 29 Voltar o vídeo (2x, 4x, 8x) 30 USB Porta USB para backup 31 Reproduzir o vídeo em câmera lenta (1/2, 1/4, 1/8) 3
  • 7. 2.2 Painel Traseiro (apenas como referência) ITEM INDICADOR FUNÇÕES 1 CH1-16 Entradas de vídeo para conexão das câmeras 2 VIDEO OUT Saídas de vídeo para conexão aos monitores 3 AUDIO IN Entradas de áudio para os canais 1 a 4 4 AUDIO OUT Saídas de áudio 5 AUDIO IN Entradas de áudio para os canais 5 a 16 (conectar cabo de áudio) 6 LAN Porta ethernet para conexão de intranet e internet (RJ-45) 7 ALARM RS-485 / Sensor / Alarme 8 BOTÃO DE FORÇA Ligar e desligar o aparelho 9 HDMI Saída HDMI (apenas inclusa no modelo COP-DVR16HDMI) 10 VGA Saída VGA 11 USB Porta USB para conexão do mouse 12 DC12V Entrada de força Funções das Portas RS-485 / Sensor / Alarme Entrada de Alarme: conecte a porta [-] de seu sensor ao pin G (GND), e a porta [+] à entrada do canal que se deseja configurar. / Saída de Alarme: indicam as duas portas marcada como “OUT”. Porta PTZ: conecte sua câmera PTZ ou Speed Dome em RS-485A e RS-485B respectivamente. 4
  • 8. 2.3 Controle Remoto IR (apenas como referência) INDICADOR FUNÇÕES REC Iniciar gravação manual SEARCH Entrar no menu de pesquisa de vídeo 2X2 / 3X3 / 4X4 Exibir em modos: Quad / 9 canais / 16 canais AUTO Iniciar exibição em modo sequencial 0 ~ 9 Selecionar canais / Teclas numéricas DISPLAY MODE Exibir em modo quad, 9 canais, 16 canais, e tela cheia ▲▼ ◄ ► Direcionais para cima, baixo, esquerda e direita ENTER Selecionar / Editar / Entrar MENU / ESC Acessar o menu principal / Sair do menu principal PIP Exibir em modo PIP MUTE Habilitar som / Desabilitar som FWD / REW Avançar (2x, 4x, 8x) / Voltar (2x, 4x, 8x) PLAY Reproduzir / Entrar no menu de pesquisa de vídeo STOP Parar gravação manual / Parar playback PAUSE / FRAME Pausar / Reproduzir o vídeo quadro a quadro SLOW Reproduzir o vídeo em câmera lenta (1/2, 1/4, 1/8) Z+ Z- / F+ F- / I+ I- Ajustar zoom / Ajustar foco / Ajustar íris PTZ / LOCK Controle PTZ / Bloquear o sistema 2.4 Mouse USB Além de utilizar o painel frontal e controle remoto, é possível também realizar comandos pelo mouse. 5 Botão Esquerdo do Mouse Com o menu bloqueado, acesse o Menu Pop-Up e clique com o botão esquerdo do mouse em qualquer sub-menu para que a janela de Login apareça. Com o menu não bloqueado, acesse o Menu Pop-Up e clique com o botão esquerdo do mouse em qualquer sub-menu para acessar seu conteúdo. Altera o status da área de detecção de movimento. Ajusta a barra de controle de cor e a barra de controle de volume. Clicando com o botão esquerdo do mouse é possível selecionar valores quando aparecer caixas de edição ou mover o menu para baixo. Suporta também inserir símbolos especiais, numéricos e caracteres, substituindo [Enter- ] e [Backspace ]. Botão Direito do Mouse Em modo de exibição ao vivo, clicando com o botão direito do mouse faz com que apareça o Menu Pop-Up (veja Foto 5-1). No menu principal ou sub-menu, clique com o botão direito do mouse para sair do menu atual. Clique Duplo no Botão Esquerdo Em modo de exibição ao vivo ou playback, clique duas vezes com o botão esquerdo do mouse para maximizar a tela. Mover Mouse Mova o mouse para selecionar o item do menu desejado. Deslizar Mouse No menu de detecção de movimento, deslize o mouse para selecionar a área de detecção desejada. No menu de ajuste de cor e volume, deslize o mouse para ajustar a barra de controle.
  • 9. Capítulo 3: Instalação 3.1 Instalando o HD (1) Certifique-se de que o DVR esteja desligado. (2) Remova os parafusos ao redor da tampa superior. (3) Remova com cuidado a tampa superior. (4) Conecte com cuidado o cabo de força e cabo de dados no HD. (5) Utilize os parafusos fornecidos para fixar o HD na prateleira interna, e coloque de volta a tampa superior. Nota: Não retire o HD enquanto o DVR estiver em funcionamento. Tenha certeza de que o HD esteja configurado como MASTER (Primário). 3.2 Conectando a Câmera e Monitor Existem 16 entradas BNC para câmeras e 2 saídas BNC para monitores. (Refira a 2.2 Painel Traseiro). Caso seja um Speed Dome, este pode ser conectado nas portas RS-485 A B do DVR. 6 3.3 Saída VGA Existe 1 saída VGA para monitor CRT ou LCD. 3.4 Saída HDMI Existe 1 saída HDMI de alta resolução, sendo esta inclusa apenas no modelo COP-DVR16HDMI. 3.5 Conectando a Fonte de Alimentação Apenas utilize o adaptador de força fornecido junto com o DVR.
  • 10. Capítulo 4: Iniciando o DVR Após conectar o adaptador de força e ligar o aparelho, o sistema irá ser carregado e exibirá a tela de entrada com nosso logo e website. Visite nosso website para conferir toda a linha de produtos COP! Foto 4-1 Após o sistema ter sido iniciado com sucesso, você estará agora na tela principal. A Foto 4-2 mostra a interface principal quando não há nenhuma câmera conectada no aparelho. Caso câmeras estejam conectadas no aparelho DVR, as imagens provenientes das câmeras serão exibidas nessa tela. Clicando duas vezes em qualquer canal, fará com que a imagem seja maximizada em tela cheia. Clicando duas vezes novamente trará de volta a exibição em modo Quad. Ao clicar em qualquer lugar da tela com o botão direito do mouse, abrirá o Menu Pop-Up. Com o botão esquerdo do mouse, selecione o item do menu desejado ou clique em qualquer área fora do menu para sair Foto 4-2 do Menu Pop-Up. Capítulo 5: Menus do DVR 7 4.1 Iniciando o Sistema 4.2 Interface Principal Nota: Quando nenhum HD estiver conectado no DVR, o Canal 1 irá mostrar o símbolo “H” na interface principal e o aparelho emitirá um som de alarme de perda de vídeo. O mesmo som de alarme é emitido quando nenhuma câmera estiver conectada. Para desligar esse som de alarme, acesse: [Menu Principal Dispositivos Alarme]. Em seguida desmarque as caixas para as funções que se deseja desligar. Menu Pop-Up Após o sistema ter sido iniciado, clique com o botão direito do mouse em qualquer área da interface principal para fazer surgir na tela o Menu Pop-Up. Através desse menu é possível acessar o menu principal, bloquear o menu (caso uma senha já tenha sido configurada), exibir multi-imagens, executar controle PTZ, exibir a imagem em modo PIP, fazer uma pesquisa de vídeo, habilitar/desabilitar som, iniciar/parar gravação, iniciar/parar sequencial das câmeras, iniciar/parar percurso, alterar saída de vídeo. Foto 5-1
  • 11. 8 5.1 Diagrama do Menu 5.2 Menu Principal Título do Canal Resolução Lista de Arquivos Data/Hora Áudio/Vídeo Idioma Rede Definição de E-mail Ordem dos Canais Volume Margem Clique com o botão direito do mouse na interface principal, e selecione [Menu Principal]. É possível também acessar o menu principal utilizando o controle remoto. Para isso, clique no botão [MENU/ESC] para abrir o menu. Em seguida, utilize as teclas direcionais para selecionar o sub-menu desejado, e aperte o botão [ENTER] para selecionar o ícone desejado. Aperte o botão [MENU/ESC] novamente caso deseje sair e retornar ao menu anterior. Independente do sub-menu escolhido, lembre-se sempre de clicar em [Confirmar] para salvar as Foto 5-2 alterações feitas. Menu Principal Pesquisar Pesquisar / Playback Pesquisa de Registros Backup Câmera HD Alarme PTZ Celular Movimento Sistema Senha Info Manutenção Dispositivos Região Cor da Imagem Gravação por Agenda Exportar Registros Gravação Restaurar Padrão Porta Serial
  • 12. Nota: 1. As alterações feitas somente serão salvas após clicar no botão [Confirmar]. 2. Caso deseje cancelar as alterações feitas, clique em [Sair] para sair do menu sem salvar. 3. Ao clicar em [Padrão], todos os valores originais serão restaurados. 4. [Padrão] refere-se aos valores originais de fábrica. Dentro do menu de configuração de câmera, clique em “Ajustar” logo ao lado do campo “Cor” para acessar o menu de ajuste da cor da imagem. Neste menu é possível alterar a tonalidade, brilho, contraste e saturação da imagem. 9 5.2.1 Configuração de Câmera 5.2.2 Configuração de Gravação Para os canais que se deseja habilitar a gravação, escolha a opção “ON”. Já para os canais que não se deseja realizar a gravação, escolha a opção “OFF”. A qualidade da imagem de gravação pode ser ajustada entre alta, boa e média. A velocidade de gravação também pode ser ajustada, sendo que as resoluções disponíveis são D1, HD1 e CIF. Neste menu é possível também escolher o modo de gravação desejado, escolher de qual canal que se deseja gravar o áudio, e determinar o tempo de empacotamento de cada vídeo gravado. Essa função determina o tempo de duração máxima de cada arquivo gravado, sendo que este tempo varia de 15 a 60 minutos. Após ter feito as alterações desejadas, clique em [Confirmar] para salvar as alterações feitas ou clique em [Sair] para retornar para o menu anterior. Para acessar essa seção, clique em [Menu Principal Câmera]. Nessa seção é possível configurar o título (até 8 caracteres) e posição de cada canal. É possível também ajustar a cor da imagem e decidir quais canais que devem exibir sua imagem na interface principal em modo de exibição ao vivo ou em modo de gravação. Clique em [Copiar] para copiar a configuração de um canal para outro ou todos os canais. Para acessar essa seção, clique em [Menu Principal Gravação]. Aqui é possível habilitar/desabilitar a gravação das câmeras, escolher a resolução e velocidade da imagem a ser gravada, habilitar/desabilitar áudio, alternar entre os modos de gravação disponíveis, e escolher o tempo de empacotamento de cada vídeo a ser gravado. Clique em [Copiar] para copiar a configuração de um canal para outro ou todos os canais. Foto 5-3 Foto 5-4 Foto 5-5
  • 13. Quando o “Áudio” estiver ligado (ON), o sistema irá também gravar o sinal de áudio captado pela câmera selecionada. Sendo assim, ao reproduzir o vídeo gravado em modo playback, será possível também escutar o áudio gravado. Caso nenhuma câmera tenha sido selecionada, todos os vídeos serão gravados sem o áudio. Caso o modo de gravação selecionado seja o por horário programado, selecione o modo “Agenda”, e em seguida clique em “Ajustar” para abrir o menu de configuração de gravação por agenda. Esta seção permite que o usuário determine um período desejado para que a gravação ocorra. O período pode ser configurado igualmente para todos os canais ou individualmente para cada canal. Os status de gravação disponíveis são “Alarme” (cor vermelha), “Normal” (cor verde), e “Não Gravar” (cor original). O status “Alarme” faz com que a gravação apenas inicie caso um disparo de alarme ocorra. Já o status “Normal” habilita a gravação contínua daquele canal durante o período desejado. Por último, o status “Não Gravar” é para os períodos em que não se deseja realizar a gravação. Primeiro clique nas caixas coloridas de acordo com o tipo de gravação desejado, e em seguida clique nos quadrados da linha do tempo para que nesses períodos o tipo de gravação escolhido ocorra. 5.2.3 Configuração de Rede Para acessar essa seção, clique em [Menu Principal Rede]. Este DVR suporta os modos de rede DHCP, PPPOE e IP Estático. Após selecionar o modo de rede desejado, você poderá visitar seu DVR remotamente através da internet. . Tipo: Ao selecionar DHCP, o servidor DHCP irá alocar o endereço de IP do DVR automaticamente. O endereço IP de seu DVR pode sofrer mudanças sempre que a unidade for ligada. Ao selecionar PPPoE, será necessário inserir nome de usuário PPPoE e senha fornecidos pelo ISP e configurar as portas web. Selecionando o tipo de alocação PPPoE, é possível visitar o DVR via rede pública sem a necessidade de inserção de porta host caso a porta HTTP tenha sido inserida corretamente. 10 Foto 5-6 Foto 5-7 Foto 5-8
  • 14. Selecionando o modo “Static” (IP Estático), o usuário deverá configurar cada campo de forma manual. . Porta Host: o valor padrão é 9000. . Porta HTTP: esse número é usado para comunicar-se com o PC Client. O valor padrão é 80. . Endereço IP: é um endereço único designado para que seu DVR seja reconhecido pelo seu roteador. Assegure-se de que esse número esteja dentro do limite usado pelo seu modem/roteador. . Máscara de Sub-Rede: é um número usado para determinar qual sub-rede que um endereço IP pertence. Consulte seu modem/roteador para saber a máscara sub-rede de sua LAN. . Gateway: este número deve ser configurado com o mesmo número do gateway de seu modem/roteador. Caso você necessite de um serviço externo para manter um endereço IP dinâmico, clique em [Configuração de DDNS] para realizar as configurações de parâmetros. Caso você deseje acessar seu DVR via internet, é necessário antes configurar as portas de vídeo de seu DVR de acordo com seu roteador público. Abaixo um exemplo: . Porta Host: 9000 / Porta HTTP: 8080 . Endereço IP do DVR no Roteador: 192.168.1.101 Insira o endereço http://endereçoIP:webport no campo de endereço do navegador IE, para então acessar seu DVR. Lembre-se de substituir as letras “endereçoIP” e “webport” pelos números de IP e web port. Sendo assim, no nosso caso o endereço a ser acessado é http://192.168.1.101:8080 Para acessar essa seção, clique em [Menu Principal Pesquisar]. Ao inserir uma data e horário exato e clicar em [Pesquisar], será possível encontrar todas as gravações feitas naquele dia. Clique em [Reproduzir] para iniciar o playback do vídeo escolhido. Clique em [Lista de Arquivos] caso deseje visualizar a lista com todos os arquivos gravados até então. 11 Foto 5-9 Foto 5-10 Foto 5-11 5.2.4 Pesquisa de Vídeo Foto 5-12 Após selecionado o vídeo desejado, haverá uma barra de controle na qual é possível controlar a reprodução do vídeo para que este seja reproduzido em velocidade normal, velocidade lenta, velocidade rápida, quadro a quadro, ou rebobinar o vídeo caso deseje revê-lo desde o início. É possível também ajustar o volume caso o vídeo tenha sido gravado com áudio. Quando a reprodução do vídeo terminar, o sistema irá voltar para o menu anterior.
  • 15. . Anterior: quando estiver visualizando alguma lista de eventos, clique no botão [Anterior] para retornar para a página anterior à página atual. Este botão não possui função caso o usuário esteja visualizando a primeira página. . Próxima: quando estiver visualizando alguma lista de eventos, clique no botão [Próxima] para ir para a página seguinte. Este botão não possui função caso o usuário esteja visualizando a última página. . Última: indica a última página do histórico de gravações. Quando você estiver visualizando qualquer outra página, basta clicar nesse botão para ir para a última página da lista. . Todos: clique nesse botão para selecionar todos os eventos da página atual. . Inversa: seleciona todos os eventos de forma inversa. Por exemplo, se dois eventos estiverem selecionados, clicando no botão [Inversa] fará com que todos os eventos restantes sejam selecionados com a excessão desses dois. Fazendo Backup dos Arquivos Para realizar o backup de um arquivo, primeiro selecione o arquivo desejado clicando na caixa referente ao arquivo. Em seguida clique no botão [Backup] e selecione se deseja fazer o backup para um USB flash drive ou DVD, e clique em [Confirmar]. Ao finalizar o backup, a mensagem “Backup feito com sucesso!” aparecerá na tela. Nota: 1. Ao realizar o backup dos arquivos desejados, estes são salvos em formato *.264. É possível converter esses arquivos para formato *.AVI utilizando o Programa Multimedia Player fornecido junto com o Software CD. 2. O Programa Multimedia Player pode também ser utilizado para reproduzir as gravações de vídeo e/ou áudio. 3. Ao clicar em [Backup], serão salvos todos os arquivos de vídeo selecionados na lista de gravação. 4. O HD externo necessita de uma fonte de energia própria para que funcione. Pesquisando Registros Dentro do menu de pesquisa de vídeo, clique em [Pesquisa de Registros] para visualizar todos os registros ocorridos até então. Selecione o tipo de registro, tempo de início, tempo de término, e clique no botão [Pesquisar]. 12 Foto 5-13 Dentro do menu de pesquisa de vídeo, clique em [Lista de Arquivos] para acessar este sub-menu mostrado na foto ao lado. É possível realizar a busca do vídeo desejado selecionando o tipo de vídeo gravado. As opções são “Todos”, “Normal” e “Alarme”. Segue abaixo as explicações de cada botão localizado no canto direito: . Primeira: indica a primeira página do histórico de gravações. Quando você estiver visualizando qualquer outra página, basta clicar nesse botão para retornar para a página inicial. Foto 5-14 Foto 5-15
  • 16. Foto 5-16 Foto 5-17 Exportando Registros O usuário pode exportar todos os registros pesquisados para um USB flash drive e salvá-los em formato .TXT. Antes de exportar os registros, certifique-se de que o USB flash drive esteja conectado ao DVR de forma correta. Após os registros terem sido exportados com sucesso, clique no botão [Confirmar]. Foto 5-18 Foto 5-19 5.2.5 Programa Multimedia Player 1. Copie o arquivo de vídeo salvo para o PC. 2. Acesse o Software CD que acompanha o produto, e instale o programa correspondente. 3. Abra o Programa Multimedia Player e clique em [+], conforme mostrado na foto abaixo. Nota: O arquivo a ser selecionado deve ser em formato *.264 ou *.NVR. 13 Foto 5-20
  • 17. Nota: Os arquivos gravados para um USB flash drive ou HD externo são arquivos de extensão *.264, enquanto os arquivos gravados utilizando um gravador de DVD são de extensão *.NVR. 5. Para reproduzir o arquivo adicionado, dê um clique duplo nesse arquivo. 14 4. Selecione o arquivo de playback desejado. Foto 5-21 Foto 5-22 6. Utilize os botões localizados na barra de controle para controlar o vídeo exibido.
  • 18. [Reproduzir]: clique para iniciar a reprodução do arquivo de gravação. [Pausar]: clique para pausar a reprodução do vídeo. [Parar]: clique para interromper a reprodução do vídeo. [Voltar]: clique para rebobinar o vídeo em velocidades de 2x, 4x, 8x e 16x. [Avançar]: clique para avançar o vídeo em velocidades de 2x, 4x, 8x e 16x. [Quadro a Quadro]: clique para reproduzir o vídeo em câmera lenta, quadro a quadro. [Capturar Imagem]: clique para capturar uma imagem e salvar. [Adicionar]: clique para adicionar um arquivo de gravação à lista de eventos. [Apagar]: clique para apagar um arquivo de gravação da lista de eventos. [Apagar Todos]: clique para apagar todos os arquivos contidos na lista de eventos. 15 5.2.6 Gerenciamento de Dispositivo 5.2.6.1 Gerenciamento de HD Para acessar essa seção, clique em [Menu Principal Dispositivos]. Nessa seção é possível realizar configurações no HD, Alarme, PTZ, monitoramento através de telefones celulares, alterar as opções de detecção de movimento, e realizar configurações da porta serial. Para acessar essa seção, clique em [Menu Principal Dispositivos HD]. Esta seção permite que o usuário verifique o status atual do disco rígido (HD) instalado, assim como realizar alterações em sua configuração. Quando um HD estiver conectado, o sistema irá automaticamente detectar se o HD encontra-se em estado normal ou não. Caso o HD precise ser formatado, o “Estado” será mostrado como “Não Formatado”. Sendo assim será necessário realizar a formatação do HD. Caso o HD já tenha sido formatado, seu estado constará como “OK”. Foto 5-23 Foto 5-24 Foto 5-25
  • 19. . Total/Livre: indica o espaço total do HD instalado/indica o espaço livre do HD que ainda pode ser utilizado. . Tempo Livre: analisando a qualidade e resolução de imagem escolhidas pelo usuário para realizar a gravação, o sistema irá calcular quanto tempo ainda resta para fazer gravações. . Sobregravar: selecionando “Automático”, sempre que o HD estiver cheio, o sistema irá gravar por cima das gravações mais antigas. Selecionando “OFF”, a gravação irá parar automaticamente assim que o HD estiver cheio. . Formatar HD: ao utilizar o HD pela primeira vez, será necessário formatá-lo. Clique no botão [Formatar HD] para iniciar a formatação. Logo em seguida surgirá uma janela informando que durante a formatação do HD todos os dados serão apagados. Clique em [Confirmar]. Durante o processo, não retire o aparelho da tomada ou realize qualquer outra operação. Após o término, o sistema será reiniciado automaticamente. . Formatar USB: serve para formatar o disco USB, caso haja algum conectado na porta USB do DVR. Para acessar essa seção, clique em [Menu Principal Dispositivos Alarme]. Esta seção permite configurar os parâmetros de alarme. . Canal: selecione o canal desejado para realizar as configurações. . Estado I/O: inclui as opções “NA” (Normal-Aberto), “NF” (Normal-Fechado) e “OFF”. Quando configurado como “NA” (NO), o alarme I/O será acionado quando o sensor estiver ligado. Em modo “NF” (NC), o alarme I/O será acionado quando o sensor estiver desligado. Configurando como “OFF”, o alarme I/O não estará disponível. Em seguida clique em [Configuração Foto 5-26 de Alarme]. 16 5.2.6.2 Configuração de Alarme . Sirene: selecione a duração do som emitido pela sirene quando um movimento for detectado. . Saída: selecione a duração do sensor externo após movimento detectado. . E-Mail: marque esta caixa para habilitar a função de notificação remota de alarme por imagens via e-mail. . Tela Cheia: marque esta caixa para que sempre que houver um canal com detecção de movimento ou disparo de alarme externo, este será exibido em modo de tela cheia. . Falha de HD: um som de alarme será emitido quando o HD estiver desconectado, não formatado ou inválido. . Espaço de HD: um som de alarme será emitido quando o espaço do HD não for suficiente. . Perda de Vídeo: marque esta caixa para que um som de alarme seja emitido sempre que houver uma perda de vídeo por parte das câmeras, por exemplo caso alguma câmera quebre ou não esteja enviando o sinal de vídeo de forma correta. . Duração: selecione a duração da gravação após o término do alarme. . Pré-Gravação: marque esta opção como “ON” para que haja a pré-gravação antes que o alarme sonoro ocorra. Tipo de Alarme Função Perda de Vídeo Alarme para quando o DVR não consegue receber o sinal de vídeo das câmeras (exemplo: câmera danificada, cabo quebrado ou danificado, mal funcionamento da fonte de força). Detecção de Movimento Alarme para qualquer objeto que se mexer dentro da área de detecção de movimento. É possível ajustar o nível de sensitividade de percepção do DVR. Estado I/O O sistema pode converter o sinal de alarme disparado pelo sensor externo em sinal que possa ser identificado pelo sistema. Falha de HD Alarme para quando o HD estiver inválido (exemplo: HD danificado, HD não formatado, HD cheio e sem espaço disponível, mal funcionamento da fonte de força).
  • 20. Configuração de E-mail Clique no botão [Configuração de E-mail] para acessar este menu mostrado na figura abaixo. Este menu serve para habilitar o envio de imagens para o endereço de e-mail desejado, sempre que um disparo de alarme por detecção de movimento ocorrer. Selecionando “ON” para o envio de e-mails, novas opções deverão ser configuradas. SSL: é um tipo de protocolo de segurança. É possível utilizar a função SSL para criptografar a informação de comunicação (incluindo seu e-mail) para prevenir-se de hackers que possam monitorar seu e-mail, informação de comunicação, ou até mesmo sua senha. Foto 5-27 Sugerimos que o usuário selecione “ON” para SSL caso seu servidor seja “Gmail.com”. Para todos os outros servidores de e-mail, sugerimos manter essa opção como “OFF”. Caso você tenha problemas ao configurar esses campos, entre em contato com o website no qual você possui conta de e-mail, a fim de conseguir o servidor SMTP e SSL de sua conta. . Porta SMTP: refere-se a porta do servidor SMTP. Geralmente o valor dessa porta é 25, porém há excessões. O 17 SMTP do servidor Gmail muitas vezes é 465. . SMTP: refere-se ao endereço do servidor que você está utilizando. . Endereço de Envio: refere-se ao endereço de e-mail que deverá ser utilizado para enviar os e-mails com as imagens. Lembrando que o endereço de e-mail deve ser consistente com o servidor utilizado. Por exemplo, ao utilizar o endereço de e-mail - aaa@gmail.com mailto:aaa@gmail.com, o servidor de acordo deve ser smtp.gmail.com . Senha de Envio: refere-se à senha utilizada para acessar o e-mail utilizado para envio das imagens. . Endereço de Recebimento: refere-se ao endereço de e-mail que se deseja que receba as imagens sempre que o DVR disparar um alarme por detecção de movimento. Lembre-se de sempre deletar as imagens já vistas de sua caixa de entrada, para não sobrecarregar a mesma. Nota: Refira-se a foto abaixo para obter informações detalhadas sobre a configuração de protocolos SMTP. É necessário habilitar a função IMAP/POP3/SMTP do endereço de envio, conforme mostrado na Foto 5-28. Acesse sua conta Gmail e entre na página de configurações. Em seguida, entre na aba POP/IMAP e ative a opção de IMAP. Foto 5-28
  • 21. Para acessar essa seção, clique em [Menu Principal Dispositivos PTZ]. Nesta seção é possível escolher o canal que se deseja controlar e configurar o protocolo, velocidade, bit dado, bit parado, paridade, ativar/desativar percurso e configurar o endereço. Lembre-se de que só será possível operar o controle PTZ caso todos os parâmetros estejam configurados de acordo com a câmera PTZ utilizada. Clique em [Copiar] para copiar a configuração de um canal para outro ou todos os canais. Para acessar essa seção, clique em [Menu Principal Dispositivos Celular]. Esta seção permite configurar o DVR, tornando possível o monitoramento das câmeras através de telefones celulares que possuam a tecnologia 3G. . Nome do Usuário: refere-se ao nome de usuário do DVR. . Senha do Usuário: refere-se a senha de usuário do DVR. . Porta do Servidor: refere-se a porta de monitoramento móvel. O alcance para a configuração é de 1024 a 65535. 18 5.2.6.3 Configuração de PTZ 5.2.6.4 Configuração de Telefone Celular Nota: 1. Para mais detalhes, leia o documento extra sobre instruções de configuração de acesso remoto pelo celular. 2. O nome de usuário e senha do usuário não podem estar vazios. Devem ser preenchidos. 3. O número da porta do provedor não é o mesmo configurado anteriormente no menu de configuração de rede. 5.2.6.5 Configuração de Detecção de Movimento Para acessar essa seção, clique em [Menu Principal Dispositivos Movimento]. Nesta seção é possível habilitar/desabilitar a detecção de movimento para as câmeras, alterar sensibilidade e escolher a região de detecção. Clique em [Copiar] para copiar a configuração de um canal para outro ou todos os canais. Ao lado do campo “Região”, clique em “Configuração” para abrir a opção de ajuste da região de detecção. A marcação em vermelho refere-se à área em que se deseja habilitar a detecção de movimento. Após selecionada a área desejada, quando um objeto estiver em movimento dentro da área selecionada, seus traços de movimento serão exibidos em vermelho. Foto 5-29 Foto 5-30 Foto 5-31 Foto 5-32
  • 22. 19 5.2.6.6 Configuração de Porta Serial 5.2.7 Configuração de Sistema 5.2.7.1 Configuração de Data/Hora 5.2.7.2 Configuração de Senha Para acessar essa seção, clique em [Menu Principal Sistema]. Nesta seção é possível configurar data/hora, senha, áudio/vídeo, idioma, visualizar informações e realizar a manutenção do sistema. Para acessar essa seção, clique em [Menu Principal Sistema Data/Hora]. Essa seção permite ao usuário modificar a data e hora, assim como o formato em que essas informações devem ser exibidas na tela. “HDV” refere-se ao horário de verão. Foto 5-34 Foto 5-35 Para acessar essa seção, clique em [Menu Principal Dispositivos Porta Serial]. Quando vários DVRs estiverem sendo controlados por uma mesa controladora, o usuário deverá acessar este menu para ajustar o protocolo de comunicação. Foto 5-33 Para acessar essa seção, clique em [Menu Principal Sistema Senha]. Essa seção permite ativar/desativar o uso de senha para acessar o sistema. Marque as caixas para ativar o acesso a determinados usuários. Em seguida clique em [Editar] para poder editar nome de usuário e senha. Foto 5-36
  • 23. 20 5.2.7.3 Configuração de Áudio/Vídeo Dentro do menu de configuração de usuário, você poderá agora editar o nome de usuário, escolher se deseja ativar/desativar senha de acesso, e alterar a senha de acesso. A senha deve ser preenchida utilizando-se das teclas numéricas 0~9, e deve conter 6 caracteres. Para acessar essa seção, clique em [Menu Principal Sistema Áudio/Vídeo]. Nesta seção é possível alterar o sistema de vídeo, saída de vídeo, duração do sequencial (0s~300s), configurar a ordem dos canais, resolução VGA, e dispositivo OSD. Clique em [Volume] para fazer ajustes no volume do áudio, e clique em [Margem] para fazer ajustes nas margens da imagem. Foto 5-37 Foto 5-38 Foto 5-39 Foto 5-40 Dentro do menu de configuração de áudio/vídeo, marque a opção “Config. Ordem dos CH” como “ON” caso deseje organizar a ordem de exibição dos canais. Lembrando que ao ativar esta função, não será possível executar o sequencial das câmeras. Por isso marque esta opção como “OFF” caso deseje utilizar a função de sequencial das câmeras. Ao marcar a opção “Config. Ordem dos CH” como “ON”, escolha o modo de visualização desejado e clique em “Ordem CH VOUT”. Neste menu será possível organizar e alterar a ordem de exibição dos canais. Por exemplo, é possível fazer com que a câmera conectada no canal 16 seja exibida no canal 1.
  • 24. 21 5.2.7.4 Idioma do Sistema 5.2.7.5 Informação do Sistema 5.2.7.6 Manutenção de Sistema Para acessar essa seção, clique em [Menu Principal Sistema Idioma]. Escolha o idioma desejado e clique em [Confirmar]. O idioma será alterado após o sistema ser reiniciado. Para acessar essa seção, clique em [Menu Principal Sistema Info]. Nesta seção é possível visualizar e alterar o nome e ID do dispositivo, visualizar tipo do dispositivo, número de série, endereço MAC, versão do software, versão do IE, versão do hardware e versão do keyboard. Ao conectar vários aparelhos DVR em uma mesma rede local, será necessário fornecer um endereço MAC diferente para cada DVR. Para acessar essa seção, clique em [Menu Principal Sistema Manutenção]. Aqui é possível restaurar o sistema para que todas suas configurações voltem para os valores originais de fábrica. É nesta seção que o usuário poderá também fazer a atualização do software e configurar a manutenção automática do sistema. . Manutenção Auto: após ativar a manutenção automática do sistema, o sistem irá executar a manutenção conforme o período estipulado. Esta função estará apenas disponível quando o DVR estiver na interface principal e nenhum usuário estiver online. . Reiniciar Auto: selecione o período para que a manutenção ocorra de forma diária, semanal, ou mensal. . Atualização do Sistema: copie o arquivo de nome “dvrupgrade” fornecido pelo fabricante para dentro de seu USB flash drive. Em seguida conecte-o na porta USB localizada no painel frontal do DVR e clique em [Atualização do Sistema]. . Restaurar Padrão: clique em [Restaurar Padrão] para restaurar todas as configurações originais de fábrica do aparelho DVR. . Reiniciar: clique para reiniciar o DVR de forma manual. . Desligar: clique para desligar o DVR de forma manual. Nota: O sistema irá reiniciar após feita a atualização do sistema. Foto 5-41 Foto 5-42 Foto 5-43 Foto 5-44
  • 25. Acesse o Menu Pop-Up e clique em [Bloqueio de Menu]. É preciso primeiro acessar o menu de configuração de senha e ativá-la. Com esta função ligada, o menu será bloqueado e será preciso inserir uma senha para acessá-lo novamente. Nota: O usuário apenas possui permissão para realizar uma pesquisa de gravação, enquanto o administrador possui controle total de todas as operações. Única Quad 9 Canais 16 Canais Durante a exibição em modo de 9 canais, clique com o botão direito do mouse para alternar entre: Canais 1 a 9 Canais 10 a 16 22 5.3 Bloqueio de Menu Foto 5-45 5.4 Multi-imagens Acesse o Menu Pop-Up, e clique em [Multi-Imagens] para configurar a exibição da imagem em modo de sequência única, 4 canais, 9 canais e 16 canais. Durante a exibição em modo Quad, clique com o botão direito do mouse para alternar entre: Canais 1 a 4 Canais 5 a 8 Canais 9 a 12 Canais 13 a 16 Durante a exibição em modo de 16 canais, os canais serão exibidos conforme a figura abaixo.
  • 26. 5.5 Controle PTZ e Configuração de Percurso Acesse o Menu Pop-Up, e clique em [Controle PTZ]. Neste menu, pode-se alterar a velocidade de movimento do PTZ, controlar sua direção, zoom, foco e íris. . Seleção de Canal: selecione o canal que possua uma câmera PTZ conectada para poder controlar os movimentos PTZ dessa câmera. . Z- / Z+: clique no botão correspondente para aumentar ou diminuir o zoom da imagem. . F- / F+: clique no botão correspondente para aumentar ou diminuir o foco da imagem. . I- / I+: clique no botão correspondente para aumentar ou diminuir a íris da imagem. . CRS: clique nesse botão para acessar o menu de configuração de percurso. . Total: selecione a quantidade total de presets. . PRE: o ponto de partida é 01. Aqui é possível adicionar pontos adicionais. . STP: selecione a duração de tempo em que a câmera ficará nesta posição. . : selecione essa opção para ir para um ponto de preset específico. . : selecione a câmera desejada, movimente a câmera para uma posição desejada, e por final clique neste botão para configurar esta posição como um ponto de preset . . : clique para apagar um preset selecionado. . : clique para salvar um preset configurado. . : clique para sair e voltar para o menu anterior. Nota: Este aparelho DVR suporta até no máximo 255 pontos de presets. No entanto a quantidade atual pode ser restrita pela câmera PTZ sendo utilizada. Foto 5-46 Foto 5-47 5.6 Modo PIP Acesse o Menu Pop-Up, e clique em [Modo PIP] para exibir a imagem das câmeras em modo PIP (Picture-in-Picture). Os modos de exibição disponíveis são 1x1 e 1x2. 23 5.7 Pesquisa de Vídeo Acesse o Menu Pop-Up, e clique em [Pesquisa de Vídeo] para poder fazer uma busca e reproduzir o vídeo desejado. Uma explicação mais detalhada pode ser encontrada na seção “5.2.4 Pesquisa de Vídeo”. 5.8 Mudo Acesse o Menu Pop-Up, e clique em [Mudo] caso deseje desabilitar o som. 5.9 Iniciar/Parar Gravação e Percurso Acesse o Menu Pop-Up, e clique nos botões correspondentes para iniciar/parar uma gravação ou percurso. 5.10 Sequencial Automático das Câmeras Acesse o Menu Pop-Up, e clique em [Iniciar Sequencial] para iniciar o sequencial automático das câmeras. O tempo de duração do sequencial pode ser ajustado dentro do menu de configuração de áudio/vídeo.
  • 27. Capítulo 6: Programa Net Viewer 6.1 Download e Instalação dos Plugins 1. Abra o navegador IE e escreva o endereço da seguinte forma: http://endereçoIP:webport/ (substitua as palavras “endereçoIP” e “webport” pelo endereço IP e web port de seu DVR. Exemplo: http://192.168.1.101:8080). 2. Se seu computador estiver conectado na internet, você será solicitado a fazer o download e instalar o ActiveX Control. Durante a instalação, um alarme de segurança do Windows pode aparecer e tentar bloquear a instalação utilizando um firewall do Windows. Nesse caso, clique na caixa para desfazer a seleção e continuar a instalação. 3. Para os usuários do sistema Vista, deverá ser necessário configurar a autoridade do usuário, conforme abaixo: Nota: Se o download do aplicativo não iniciar, verifique se seu navegador está configurado com um nível de segurança ou configuração de firewall muito avançada. Isto impede que o download e instalação do aplicativo ocorra. Refira também à seção “5.2.3 Configuração de Rede” e verifique se as configurações de rede estão corretas, se as portas foram selecionadas corretamente, e se o ActiveX está habilitado. Caso você queira deletar a antiga IE webcam no sistema DVR, rode os caracteres de comando: regsvr32/udvrocx.ocx 24 6.2 Acessando o Net Viewer Após finalizada a instalação do plugin, selecione o idioma desejado (chinês e inglês são os únicos idiomas disponíveis), insira nome de usuário e senha, e clique em [Login]. Caso você ainda não tenha configurado uma senha para seu DVR, deixe este campo em branco. Verifique a seção “5.2.7.2 Configuração de Senha” para mais detalhes. É possível que 3 pessoas estejam online simultaneamente. Foto 6-1
  • 28. Após ter feito o login com sucesso, você poderá acessar a tela principal do Net Viewer na qual serão exibidas as imagens das câmeras conectadas em seu DVR. É possível visualizar as câmeras utilizando-se de diferentes modos de exibição: tela cheia, Quad, 9 canais, ou 16 canais. Foto 6-2 Foto 6-3 6.3 Interface Principal do Net Viewer A interface principal contém diversas opções para realizar controles de exibição do vídeo, controle PTZ, e 25 alterar configurações de parâmetros. 6.3.1 Menu Superior Foto 6-4 O menu superior inclui os botões [Live], [Playback], [Remote Setting], [Local Setting] e [Logout]. No canto superior direito da tela há também a opção para alterar o idioma do software entre chinês e inglês.
  • 29. 26 6.3.1.1 Live (Ao Vivo) Clique em [Live] para visualizar as imagens provenientes das câmeras naquele exato momento. O usuário pode realizar diversas ações utilizando-se das barras de controle localizadas no canto direito da tela. Clique no ícone [ ] de um dos canais para exibir a imagem do canal. Clique no ícone [ ] de um dos canais para iniciar gravação manual. 6.3.1.2 Playback (Reproduzir) Clique em [Playback] caso deseje visualizar a lista de arquivos gravados e reproduzí-los. Primeiro selecione o dia, canal e tipo de gravação, e em seguida o sistema fará uma busca pelo histórico de gravações. Após finalizada a busca, dê um clique duplo ou selecione o arquivo desejado e clique em [Play] para que o vídeo selecionado comece a ser exibido. Foto 6-5 Clique em [Download] para salvar o arquivo em formato *.AVI para o destino desejado. Para escolher o destino dos arquivos salvos, acesse o menu [Local Setting]. Durante a exibição do vídeo, é possível realizar comandos de vídeo através dos botões localizados abaixo da tela. .: clique neste botão para reproduzir o vídeo. .: clique neste botão para pausar a reprodução do vídeo. . ■: clique neste botão para parar a reprodução do vídeo. . : clique neste botão para rebobinar o vídeo. . : clique neste botão para reproduzir o vídeo em velocidade rápida. . : clique neste botão para reproduzir o vídeo quadro a quadro. 6.3.1.3 Remote Setting (Configuração Remota) Clique em [Remote Setting] para acessar o menu de configuração remota. Os idiomas disponíveis são inglês e chinês. Caso haja dificuldade em entender o funcionamento de algum item, entre em contato com a loja na qual adquiriu o produto.
  • 30. Nota: Apenas quando o DVR se encontra em modo de monitoramento será possível modificar os parâmetros de configuração diretamente pelo Net Viewer. Estas modificações ficarão inclusive salvas no próprio DVR. Caso o DVR esteja com o menu de configurações aberto, não será possível realizar nenhuma configuração através do Net Viewer. 27 Channel Parameters (Parâmetros do Canal) Clique no botão [Record Parameters] para acessar o menu de parâmetros de gravação. Dentro desse menu é possível escolher a qualidade, velocidade, e resolução de gravação desejada. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique no botão [Copy Settings To...] localizado na parte inferior central da tela para copiar todas as configurações remotas feitas em um canal para outro. Clique em [All] para copiar as configurações de um canal para todos os canais restantes. Clique em [Apply] para salvar as alterações ou [Cancel] caso deseje cancelar e voltar ao menu anterior. Foto 6-6 Foto 6-7 Foto 6-8 Foto 6-9 Clique no botão [Record Setting] para acessar o menu de configuração de gravação. Os números do topo referem-se às 24 horas do dia, enquanto a coluna da esquerda refere-se aos dias da semana. S = Domingo / M = Segunda / T = Terça / W = Quarta / T = Quinta / F = Sexta / S = Sábado. Verifique a seção “5.2.2 Configuração de Gravação” para mais detalhes. Clique em [Apply] para salvar ou [Default] para restaurar as configurações originais de fábrica. Clique no botão [Motion] para acessar o menu de detecção de movimento. Dentro desse menu é possível ativar/desativar a detecção de movimento, alterar sensibilidade e selecionar a região desejada para que a detecção ocorra. Clique no botão [Copy Settings To...] para copiar todas as configurações feitas em um canal para outro. Clique em [Apply] para salvar ou [Default] para restaurar as configurações originais de fábrica.
  • 31. 28 Alarm Parameters (Parâmetros de Alarme) PTZ Parameters (Parâmetros de PTZ) Clique no botão [Device Alarm] para acessar o menu de alarme de dispositivos. Dentro desse menu é possível ativar/desativar o alarme para HD cheio e erro de HD. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Foto 6-10 Foto 6-11 Clique no botão [Channel Alarm] para acessar o menu de alarme de canais. Dentro desse menu é possível ativar/desativar a entrada e saída de alarme, ativar/desativar alarme de perda de vídeo e capa de vídeo. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Foto 6-12 Clique no botão [Output] para acessar o menu de saída de alarme. Dentro desse menu é possível selecionar a duração da sirene, duração da gravação após disparo de alarme, e ativar a função de pré-gravação. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique no botão [PTZ Parameters] para acessar o menu de parâmetros de PTZ. Dentro desse menu é possível selecionar o protocolo, endereço, velocidade, bit dado, bit parado e paridade. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Foto 6-13
  • 32. 29 Network Parameters (Parâmetros de Rede) Clique no botão [Basic] para acessar o menu de configurações de rede para IP estático. Verifique a seção “5.2.3 Configuração de Rede” para mais detalhes. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique no botão [PPPoE] para acessar o menu de configurações de rede para PPPoE. Verifique a seção “5.2.3 Configuração de Rede” para mais detalhes. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique no botão [DDNS] para acessar o menu de configurações de rede para DDNS. Verifique a seção “5.2.3 Configuração de Rede” para mais detalhes. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique no botão [Mobile] para acessar o menu de configurações de visão remota por telefone celular. Verifique a seção “5.2.6.4 Configuração de Telefone Celular” para mais detalhes. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Foto 6-14 Foto 6-15 Foto 6-16 Foto 6-17
  • 33. 30 Device Parameters (Parâmetros do Dispositivo) Clique no botão [Email Setting] para acessar o menu de notificação remota de alarme por imagens via e-mails. Verifique a seção “5.2.6.2 Configuração de Alarme” para mais detalhes. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique no botão [Device Information] para acessar o menu de informações do aparelho DVR. Dentro desse menu é possível visualizar o nome do aparelho, número de série, tipo e ID do dispositivo. Foto 6-18 Foto 6-19 Foto 6-20 Foto 6-21 Clique no botão [Version Information] para acessar o menu de informações da versão do aparelho DVR. Dentro desse menu é possível visualizar a versão do hardware, software, painel, e IE. Clique no botão [Hdd Information] para acessar o menu de gerenciamento de HD. Dentro desse menu é possível visualizar informações sobre o HD instalado, como por exemplo, o espaço total e espaço livre disponível. Verifique a seção “5.2.6.1 Gerenciamento de HD” para mais detalhes.
  • 34. Device Manage (Gerenciamento de Dispositivos) 31 Foto 6-22 Foto 6-23 Foto 6-24 6.3.1.4 Local Setting (Configuração Local) Foto 6-25 Clique no botão [System Setting] para acessar o menu de configuração de sistema. Dentro desse menu é possível selecionar o idioma desejado (estão disponíveis os idiomas chinês e inglês), sistema de vídeo, e fuso horário. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique no botão [Authority] para acessar o menu de configuração de autoridade. Dentro desse menu é possível alterar nome de usuário e senha para usuário comum e administrador. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique no botão [DST] para acessar o menu de horário de verão. Dentro desse menu é possível inserir os horários de início e término do horário de verão. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] caso deseje restaurar as configurações originais de fábrica. Clique em [Local Setting] para acessar o menu de configuração local. Dentro desse menu é possível selecionar as pastas de destino para arquivos gravados, imagens capturadas, e arquivos salvos. Após feitas as alterações desejadas, clique em [Apply] para salvar as alterações ou [Default] para restaurar as configurações originais de fábrica.
  • 35. 1. Ligar/Desligar exibição ao vivo: clique neste botão para ativar/desativar a exibição ao vivo das imagens das câmeras. 2. Capturar imagem: clique neste botão para capturar uma imagem. A imagem capturada é salva em formato *.BMP diretamente no HD de seu PC. 3. Gravar: clique neste botão para iniciar a gravação remota do canal selecionado e salvar o vídeo na pasta de destino escolhida. 4. Modos de exibição: clique nos botões para visualizar as imagens em modo de tela única, quad, 9 canais, 16 canais e tela cheia. 5. Controle de volume: clique no ícone para ajustar o volume do áudio. 32 6.3.1.5 Logout (Desconectar) Clique em [Logout] para desconectar-se do sistema. 6.3.2 Controle da Exibição ao Vivo Utilize esta barra de controle de vídeo durante a exibição ao vivo. 6.3.3 Controle PTZ Utilize esta barra de controle PTZ para controlar os movimentos e configurar os parâmetros de câmeras PTZ e speed domes. Pan Tilt Pos: indicates starting point you desire to cruise firstly. 1. Controle de movimentos PTZ: clique nestes botões para movimentar sua câmera PTZ ou speed dome. 2. Controle de ajuste da imagem: clique nestes botões para aumentar ou diminuir o foco, zoom, e íris. 3. Posição do PanTilt: indica o ponto de início desejado para que o percurso inicie. 4. : permite adicionar uma série de presets específicos de uma câmera PTZ. 5. : insira o número de preset que se deseja visualizar, e clique neste ícone para ir para este preset. 6. : insira o número de preset que se deseja visualizar, e clique neste ícone para carregar o último preset salvo. 7. : clique neste botão para salvar o ponto de preset selecionado. 8. : clique neste botão para ativar ou desativar a função de percurso. 9. : clique neste botão para apagar o ponto de preset selecionado.
  • 36. Capítulo 7: Usuários de Windows Vista Pelo fato do Windows Vista apresentar uma configuração de nível de segurança muito alto, isto muitas vezes impede que seu navegador IE consiga fazer o download dos plugins necessários para rodar o programa Net Viewer. Sendo assim, sugerimos que você realize procedimentos de configuração em seu navegador a fim de habilitar os controles ActiveX e plugins. Siga os procedimentos abaixo: Abra seu navegador Internet Explorer e no barra de menu superior clique na aba “Ferramentas”. Em seguida clique em “Opções de Internet”, e uma janela se abrirá conforme a figura ao lado. Nesta tela, verifique a barra superior e clique na aba “Segurança”. Em seguida, clique no botão “Nível personalizado...”. Localize a opção “Plug-ins e controles Activex”, e selecione “Habilitar” para todas as caixas de seleção referentes ao ActiveX. Em seguida, clique em 33 para salvar as alterações feitas e fechar essa janela. Feito isto, caso as configurações de rede de seu DVR estiverem corretas, será possível agora inserir endereço IP e webport em seu navegador e acessar seu DVR através do programa Net Viewer.
  • 37. Capítulo 8: Especificações Modelo COP-DVR16RS COP-DVR16HDMI Sistema Operacional Linux Formato de Vídeo NTSC / PAL (Opcional) Formato de Compressão Vídeo:H.264 / Áudio:8kHz*16bit ADPCM Entrada/Saída de Vídeo 16 Entradas BNC e 2 Saídas BNC 1 Saída VGA 34 16 Entradas BNC e 2 Saídas BNC 1 Saída VGA e 1 Saída HDMI Entrada/Saída de Áudio 16 Entradas BNC e 2 Saídas BNC Resolução de Visualização NTSC:704×480 (D1) / PAL:704×576 (D1) Velocidade de Visualização NTSC:480fps (D1) / PAL:400fps (D1) Resolução de Gravação NTSC:704×480 (D1), 704×240 (HD1), 352×240 (CIF) PAL: 704×576 (D1), 704×288 (HD1), 352×288 (CIF) Velocidade de Gravação NTSC:120fps (D1), 240fps (HD1), 480fps (CIF) PAL: 100fps (D1), 200fps (HD1), 400fps (CIF) Modos de Visualização Tela Cheia / Quad / 9 Canais / 16 Canais / PIP / Sequencial / Escondido Modos de Gravação Contínuo / Manual / Agenda / Detecção de Movimento / Alarme / Remoto Qualidade da Gravação Alta / Boa / Média Tempo de Empacotamento 15/30/45/60 minutos (ajustável) Backup de Vídeo DVD-RW / USB flash drive / HD externo / Backup remoto Modos de Pesquisa Data Hora / Lista de Eventos / Lista de Registros Modos de Playback Velocidade Normal / Lenta / Rápida / Quadro a Quadro Entrada/Saída de Alarme 16 canais de entrada de Sensor / 1 canal de saída para Alarme Modos de Alarme Detecção de Movimento / Alarme / Perda de Vídeo / HD Cheio / Falha de HD Interface PTZ Porta RS-485 embutida (PELCO-P e PELCO-D) Controle PTZ Local / Remoto / Celular Interface de Rede RJ-45 (10M/100M) Protocolo de Rede TCP/IP / UDP / SMTP / DHCP / DDNS / PPPoE Funções de Rede Monitoramento remoto via internet (IE) / Telefone celular (Tecnologia 3G) / Configuração dos parâmetros do DVR de forma remota Funções por Celular Visualização de 1 Canal / Alternar Canal / Controle PTZ Interface USB 2 portas USB2.0 (Mouse / Backup / Atualização / HD Externo) Interface de HD 1 HD SATA de até 2TB (não incluso) / HD externo (não incluso) Gravador DVD-RW Incluso Controle Remoto IR Incluso Mouse USB Incluso Consumo de Força 10~15W Adaptador de Força DC12V / 5A (adaptador incluso) Temperatura de Operação 10℃ até 40℃ Umidade de Operação 10% até 90% Dimensões (L×P×A) 431×395×72.8mm
  • 38. Capítulo 9: Apêndice 9.1 Configuração da Gravação por Alarme Consulte a tabela abaixo, onde “⊥” significa “apenas alarme mas sem gravação”; “GA” significa “gravação por alarme”; “GN” significa “gravação normal”; e “SG” significa “sem gravação”. Assim que um alarme é disparado, o ícone do alarme aparecerá na tela e quando muitos alarmes são disparados, os avisos de alarme aparecerão na tela. 35 Configuração da Gravação por Alarme Ícone Modos de Gravação Gravação após ligar a força Gravação Agendada Gravação Manual GA GN SG Modos de Alarme Detecção de Movimento GA GA GN ⊥ GN Disparo de Alarme GA GA GN ⊥ GN HD Cheio, Falha de HD ⊥ ⊥ ⊥ ⊥ ⊥ Perda de Vídeo Perda de Vídeo ⊥ ⊥ ⊥ ⊥ ⊥ Quando o DVR estiver em modo de gravação, o ícone [ ], [ ] ou [ ] será exibido na tela. No entanto quando apenas o ícone [ ] ou [ ] estiver na tela, isto não significa necessariamente que o DVR encontra-se em modo de gravação ou iniciando uma gravação pois este ícone apenas indica que há uma detecção de movimento ou disparo de alarme. O mesmo se aplica ao ícone [ ]. Quando este for exibido na tela sozinho, isso significa que apenas houve o disparo de alarme de HD Cheio ou Falha de HD, porém não houve o início de uma gravação. Após feitas as configurações da gravação agendada acessando [Menu Principal Gravação Agenda], o arquivo gravado será salvo como arquivo de gravação normal caso o alarme tenha sido disparado durante o período estabelecido para uma gravação normal. No entanto o arquivo será salvo como arquivo de gravação por alarme caso o alarme tenha sido disparado durante o período estabelecido para uma gravação por alarme. 9.2 Informações sobre Servidores de E-mail (apenas como referência) Website Endereço de E-mail Servidor de Envio(25) Servidor de Recebimento(110) www.yahoo.com @yahoo.com smtp.mail.yahoo.com pop.mail.yahoo.com www.google.com @gmail.com smtp.gmail.com(465/587) pop.gmail.com(995) 9.3 Manutenção de Uso 1. Mantenha o aparelho DVR longe de fontes de calor. 2. Realize a limpeza no aparelho regularmente melhorando assim a dissipação de calor do sistema. 3. Não conecte nada nas saídas RS-232 e RS-485 enquanto o aparelho estiver ligado. Desligue-o antes. 4. Verifique sempre o cabo de dados e HD e troque-os caso perceba o envelhecimento dos mesmos. 5. Evite utilizar dispositivos eletrônicos perto do DVR que possam causar interferência no sinal de vídeo e áudio. 6. Sugerimos que o usuário substitua o cabo BNC regularmente para manter a estabilidade do sinal de entrada.
  • 39. Capítulo 10: Diagr ama de Conexão 36 Modelo: COP-DVR16RS Modelo: COP-DVR16HDMI
  • 41. Capítulo 12: Solução de Problemas 1. O que fazer quando o sistema não detecta o HD? R: Verifique se os cabos de dados e força estão firmemente conectados. 2. Alterei a senha porém não lembro a nova senha. Como faço para acessar o sistema? R: Entre em contato com a loja na qual adquiriu o produto para que estes entrem em contato com o fabricante. 3. Não estou conseguindo receber nenhum sinal de vídeo no DVR. O que está errado? R: Verifique se os cabos estão firmemente conectados nas portas BNC do DVR. Experimente também trocar de cabos para certificar-se de que o problema não é com os cabos. Verifique também se o formato de vídeo escolhido está de acordo com o utilizado em seu país (NTSC ou PAL). No Brasil é utilizado o sistema NTSC. 4. O DVR pode ter problemas se ele começar a esquentar muito? Como prevenir que isso aconteça? R: O DVR possui um ventilador interno que ajuda a dissipar o calor quando o aparelho está em operação. Sempre mantenha seu DVR em um lugar com boa circulação de ar e longe de altas temperaturas. 5. Meu controle remoto não está funcionando. O que pode estar acontecendo de errado? R: Verifique se há algo bloqueando o LED do controle remoto ou receptor infravermelho do DVR. O problema pode estar também nas baterias do controle remoto. Verifique se estão sem energia, e troque-as por novas. 6. Eu preciso parar a gravação para reproduzir os arquivos gravados em meu DVR? R: Não é necessário parar a gravação pois este aparelho DVR é um aparelho multiplex de alta tecnologia que permite que inúmeras funções sejam todas feitas de forma simultânea. 7. Posso gravar tudo 24 horas, 7 dias por semana sem parar? R: Sim. No menu “Configuração de Gravação”, selecione com um quadrado verde todos os 24 períodos. 8. Que tipo de HD eu devo adquirir para rodar no DVR? Posso utilizar um HD de computador? R: Sim. Não há problema algum em utilizar um HD de computador, contanto que esse seja de um tipo e tamanho suportado pelo DVR. Este DVR suporta 1 HD SATA de até 2TB. Lembre-se que ao inserir um HD no DVR, este será formatado apagando todos seus dados e não permitindo que o computador leia-os novamente. 9. Qual a configuração correta do jumper para utilizar um disco rígido? R: Primário (master) único sem secundário (slave). A maioria dos drivers HD vêm da fábrica com o jumper configurado como primário sem secundário, sendo assim não será necessário mudar a configuração do jumper após adquirir um HD e instalá-lo no DVR. Favor checar as informações provenientes junto com seu HD. 10. Como posso apagar todos os dados gravados no HD? R: Acesse o menu “Gerenciamento de HD”, e clique em “Formatar HD”. 11. Posso apagar os arquivos do HD de meu DVR de forma individual? R: Não é possível apagar os arquivos de forma individual. Ao formatar o HD, todos os arquivos serão apagados. 12. Meu computador pode ler os dados de vídeos do HD do DVR? R: Sim, o Windows pode detectar o HD, porém não pode reconhecer os arquivos do sistema. Você deverá utilizar um aplicativo de PC (por exemplo, PC Viewer) para visualizar a imagem de vídeo. 13. Instalei uma câmera PTZ no entanto não consigo controlá-la. O que estou fazendo de errado? R: Verifique se o protocolo, taxa de transmissão, e outras configurações na câmera PTZ batem com as configurações inseridas no DVR. Verifique também se os cabos de dados estão firmemente conectados na porta RS-485 do aparelho DVR. 14. Porque a sirene continua emitindo som sem parar? R: Verifique se a função detecção de movimento está ligada e se o sistema está constantemente detectando movimentos. Verifique também se o HD está conectado corretamente, se possui espaço suficiente pra gravação, e se houve perda de vídeo de alguma câmera conectada. Refira a seção “5.2.6.2 Configuração de Alarme”. 15. Porque não consigo fazer o login no programa Net Viewer? R: Verifique se o modo de rede está correto, se o cabo está firmemente conectado na porta RJ-45 do DVR e do roteador, e verifique se a senha utilizada está correta. 38
  • 42. AVISO O material contido neste documento é de propriedade intelectual de nossa empresa. Nenhuma parte deste manual pode ser reproduzido, copiado, traduzido, transmitido, ou publicado de qualquer forma ou meio sem o nosso consentimento e permissão. Nossos produtos estão em contínuo processo de inovação e por isso nos reservamos o direito de realizar quaisquer alterações sem a necessidade de aviso prévio. O nome de modelos e marcas de produtos contidos nesse manual são apenas para reconhecimento, no entanto os mesmos nomes podem pertencer a outra empresa que detém seus direitos de cópia e marca registrada. As fotos dos produtos contidas nesse manual são apenas utilizadas como referência, já que podem variar em relação ao produto real. Os acessórios são diferentes dependendo da região onde o produto é vendido. Para mais detalhes sobre os acessórios inclusos no pacote, favor verificar junto ao distribuidor local. Agradecemos sua compreensão e colaboração. Visite nosso site para conhecer toda a linha de produtos COP! www.copbr.com.br 36 T r a d u zido por Alan Yao Chien
