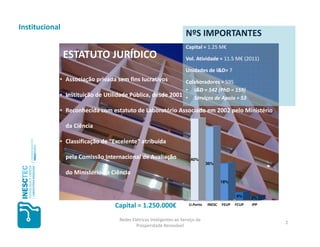

NºS IMPORTANTES
Capital = 1.25 M€
ESTATUTO JURÍDICO Vol. Atividade = 11.5 M€ (2011)
Unidades de I&D= 7
• Associação privada sem fins lucrativos Colaboradores = 595
• I&D = 542 (PhD = 159)
• Instituição de Utilidade Pública, desde 2001 • Serviços de Apoio = 53
• Reconhecida com estatuto de Laboratório Associado em 2002 pelo Ministério
da Ciência
• Classificação de “Excelente” atribuída
pela Comissão Internacional de Avaliação 40%
36%
do Ministério da Ciência
18%
4%
2%
Capital = 1.250.000€ U.Porto INESC FEUP FCUP IPP
Redes Elétricas Inteligentes ao Serviço da
2
Prosperidade Renovável

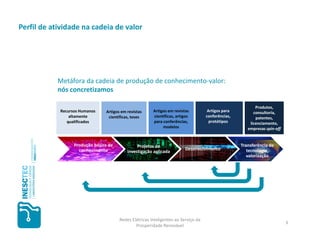

3. Perfil de atividade na cadeia de valor
Metáfora da cadeia de produção de conhecimento-valor:
nós concretizamos
Produtos,
Recursos Humanos Artigos em revistas Artigos em revistas Artigos para consultoria,
altamente científicas, teses científicas, artigos conferências, patentes,
qualificados para conferências, protótipos licenciamento,
modelos empresas spin-off
Produção básica de Projetos de Transferência de
conhecimento Desenvolvimento tecnologia,
investigação aplicada
valorização
Redes Elétricas Inteligentes ao Serviço da
3
Prosperidade Renovável

4. Relevância Social da Investigação
O caso das redes inteligentes (smart grids)
RESULTADO
Consórcio liderado pelo maior fornecedor
de energia português (EDP), que inclui 4
parceiros industriais. O INESC TEC é a
AÇÃO única instituição de I&D a definir as
especificações técnicas
•4 projetos europeus, 3 projetos FCT
Desenvolvimento de uma solução e
•Desenvolvimento de vários contratos tecnologia nacionais competitivas para
nacionais de desenvolvimento e exportação
consultoria com um significativo apoio
financeiro por parte da indústria Projeto piloto para uma Cidade
Inteligente (Smart City): Évora – 33.000
•Um importante projeto industrial: consumidores usam tecnologia Smart
INOVGRID Grid
Redes Elétricas Inteligentes ao Serviço da
4
Prosperidade Renovável

5. Sistemas de Energia
Áreas de Atividade
•Planeamento e funcionamento de Sistemas de Energia, Modelação de
carga, Fiabilidade
•Análise dinâmica de segurança, Integração de geração embebida
•Sistemas isolados
•Controlo de geradores eólicos e previsão eólica
•Redes Inteligentes, Microgeração e Micro-redes
•Redes de distribuição ativa
•Regulação e mercados elétricos
•Apoio à Decisão Multicritério, Fuzzy Sets e Inteligência Computacional
aplicada aos sistemas de energia
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 5

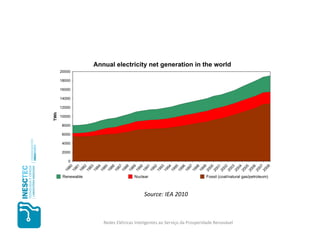

6. Source: IEA 2010
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável

7. Contribuição Esperada das Fontes Renováveis
• Alguns cenários: Perspetivas para a produção renovável
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 7

8. Fontes Renováveis
• Tecnologias estabilizadas
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 8

9. Fontes Renováveis
• Algumas tecnologias prometedoras
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 9

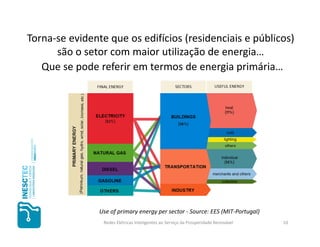

10. Torna-se evidente que os edifícios (residenciais e públicos)
são o setor com maior utilização de energia…
Que se pode referir em termos de energia primária…
Use of primary energy per sector - Source: EES (MIT-Portugal)
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 10

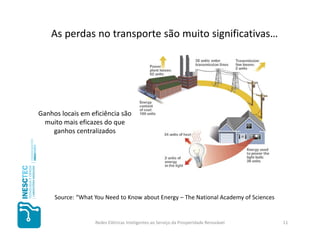

11. As perdas no transporte são muito significativas…
Ganhos locais em eficiência são
muito mais eficazes do que
ganhos centralizados
Source: “What You Need to Know about Energy – The National Academy of Sciences
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 11

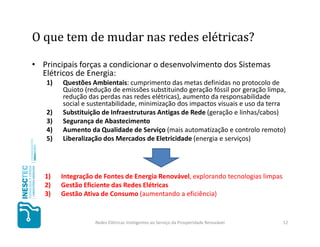

12. O que tem de mudar nas redes elétricas?
• Principais forças a condicionar o desenvolvimento dos Sistemas
Elétricos de Energia:
1) Questões Ambientais: cumprimento das metas definidas no protocolo de
Quioto (redução de emissões substituindo geração fóssil por geração limpa,
redução das perdas nas redes elétricas), aumento da responsabilidade
social e sustentabilidade, minimização dos impactos visuais e uso da terra
2) Substituição de Infraestruturas Antigas de Rede (geração e linhas/cabos)
3) Segurança de Abastecimento
4) Aumento da Qualidade de Serviço (mais automatização e controlo remoto)
5) Liberalização dos Mercados de Eletricidade (energia e serviços)
1) Integração de Fontes de Energia Renovável, explorando tecnologias limpas
2) Gestão Eficiente das Redes Elétricas
3) Gestão Ativa de Consumo (aumentando a eficiência)
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 12

13. O que tem de mudar nas redes elétricas?

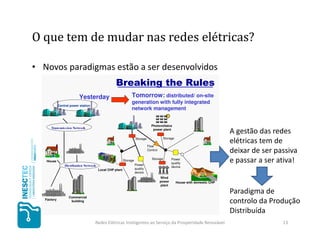

• Novos paradigmas estão a ser desenvolvidos
Breaking the Rules
Yesterday Tomorrow: distributed/ on-site
generation with fully integrated
Central power station
network management
Photovoltaics
Trans mis s io n Netwo rk power plant
A gestão das redes
Storage
Storage
elétricas tem de
Flow
Control
deixar de ser passiva
House Storage
Power
Storage Power
quality
e passar a ser ativa!
Dis tributio n Ne two rk device
Local CHP plant quality
device
Wind
power House with domestic CHP
plant
Paradigma de
Commercial
Factory building controlo da Produção
Distribuída
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 13

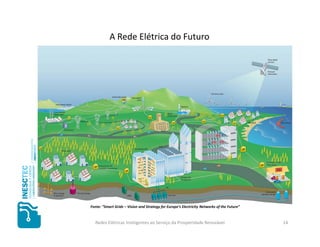

14. A Rede Elétrica do Futuro
Fonte: “Smart Grids – Vision and Strategy for Europe’s Electricity Networks of the Future”
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 14

15. O que tem de mudar nas redes elétricas?

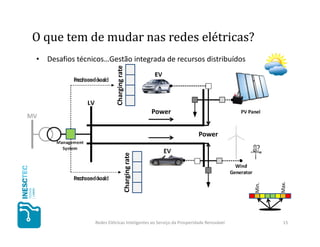

• Desafios técnicos…Gestão integrada de recursos distribuídos
Charging rate
Reduce load
Increase load
Power
Power
Charging rate
Reduce load
Increase load
Max.
Min.
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 15

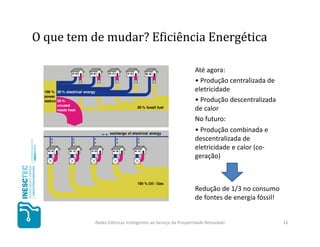

16. O que tem de mudar? Eficiência Energética
Até agora:
• Produção centralizada de
100 % 50 % electrical energy eletricidade
power
station 50 % • Produção descentralizada
unused
waste heat
50 % fossil fuel
de calor
No futuro:
exchange of electrical energy
• Produção combinada e
descentralizada de
eletricidade e calor (co-
geração)
100 % Oil / Gas
Redução de 1/3 no consumo
de fontes de energia fóssil!
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 16

17. A visão futurista da micro-geração nas casas
17

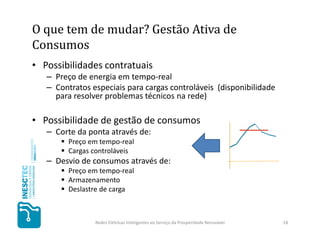

18. O que tem de mudar? Gestão Ativa de
Consumos
• Possibilidades contratuais
– Preço de energia em tempo-real
– Contratos especiais para cargas controláveis (disponibilidade
para resolver problemas técnicos na rede)
• Possibilidade de gestão de consumos
– Corte da ponta através de:
Preço em tempo-real
Cargas controláveis
– Desvio de consumos através de:
Preço em tempo-real
Armazenamento
Deslastre de carga
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 18

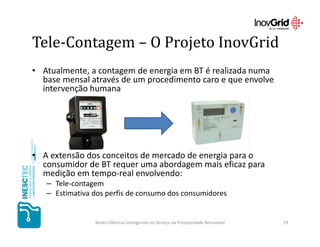

19. Tele-Contagem – O Projeto InovGrid
• Atualmente, a contagem de energia em BT é realizada numa
base mensal através de um procedimento caro e que envolve
intervenção humana
• A extensão dos conceitos de mercado de energia para o
consumidor de BT requer uma abordagem mais eficaz para
medição em tempo-real envolvendo:
– Tele-contagem
– Estimativa dos perfis de consumo dos consumidores
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 19

20. Tele-Contagem – O Projeto InovGrid
• Em complemento à possibilidade de tele-contagem, as
principais vantagens da utilização de contadores inteligentes
(Energy Box) são:
– Vai permitir a adoção de estratégias de gestão ativa de cargas
– Vai permitir a poupança de energia através da utilização de
estratégias avançadas de gestão de consumos domésticos
– Vai permitir uma detecção rápida de perturbações na rede
elétrica Melhoria na Qualidade de Serviço
– Vai ajudar a gerir a micro-geração
Trilhar o caminho rumo às Redes Elétricas Inteligentes (Smart Grids)
(Smart Grids)
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 20

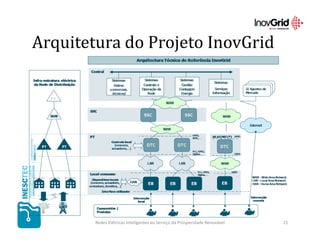

21. Arquitetura do Projeto InovGrid
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 21

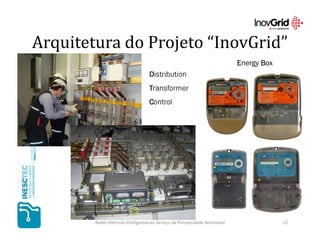

22. Arquitetura do Projeto “InovGrid”
Energy Box
Distribution
Transformer
Control
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 22

23. Conclusões
• Uma integração eficiente em larga escala de recursos energéticos
distribuídos requer o desenvolvimento de um conjunto de novas soluções técnicas
e regras operacionais onde as tecnologias de informação e comunicação (ICT)
desempenharão um papel fundamental:
– É necessário um nível de gestão inteligente e central sobre o planeamento e a operação
do sistema (incluindo a possibilidade de reforço de infraestruturas de rede)
– É essencial uma cooperação entre todos os agentes envolvidos (operadores de sistema,
mercados de energia e consumidores finais)
– É fundamental definir novos requisitos técnicos para um funcionamento robusto e
seguro do sistema
• Benefícios para a sociedade (menos tangíveis, relacionados com as políticas
energéticas):
– Diversificação das fontes de energia primária / redução da dependência externa de
energia
– Redução das emissões de CO2
– Potenciais benefícios económicos (novas atividades económicas, aumento na criação de
empregos, melhorias na coesão social e sustentabilidade ambiental)
Redes Elétricas Inteligentes ao Serviço da Prosperidade Renovável 23
