1. Lógica de ProgramaçãoLógica de Programação
FluxogramaFluxograma
Prof. Wesley R. Bezerra
wesley@wbezerra.com.br

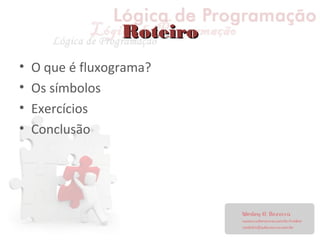

2. RoteiroRoteiro
• O que é fluxograma?
• Os símbolos
• Exercícios
• Conclusão

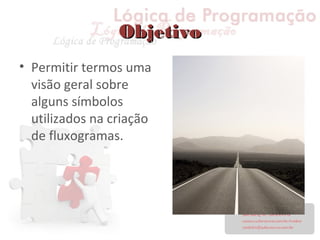

3. ObjetivoObjetivo
• Permitir termos uma
visão geral sobre
alguns símbolos
utilizados na criação
de fluxogramas.

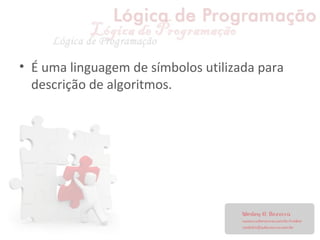

4. • É uma linguagem de símbolos utilizada para
descrição de algoritmos.

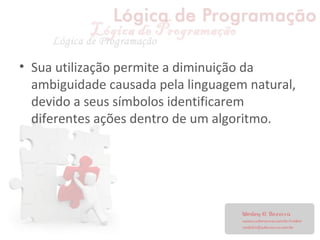

5. • Sua utilização permite a diminuição da
ambiguidade causada pela linguagem natural,
devido a seus símbolos identificarem
diferentes ações dentro de um algoritmo.

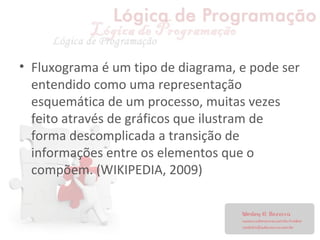

6. • Fluxograma é um tipo de diagrama, e pode ser
entendido como uma representação
esquemática de um processo, muitas vezes
feito através de gráficos que ilustram de
forma descomplicada a transição de
informações entre os elementos que o
compõem. (WIKIPEDIA, 2009)

7. Os símbolosOs símbolos

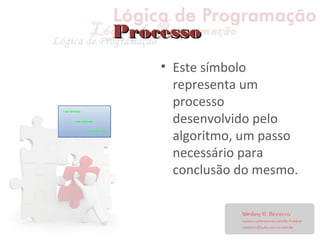

8. ProcessoProcesso
• Este símbolo
representa um
processo
desenvolvido pelo
algoritmo, um passo
necessário para
conclusão do mesmo.

9. DecisãoDecisão
• Alguns passos estão
associados a uma
condição que vai
definir se este deve
ser executado ou
não, o símbolo do
losango identifica
esta condição.

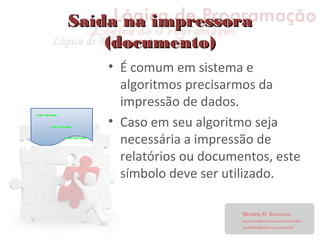

10. Saída na impressoraSaída na impressora
(documento)(documento)
• É comum em sistema e
algoritmos precisarmos da
impressão de dados.
• Caso em seu algoritmo seja
necessária a impressão de
relatórios ou documentos, este
símbolo deve ser utilizado.

11. DadosDados
• Este símbolo é utilizado de maneira mais
genérica, para entrada e saída de dados.

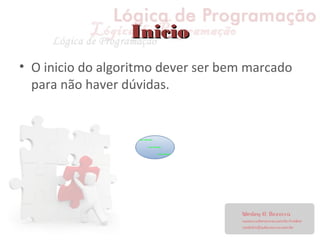

12. InicioInicio
• O inicio do algoritmo dever ser bem marcado
para não haver dúvidas.

13. FimFim
• Tal qual o inicio, também devemos marcar o
fim de um algoritmo.

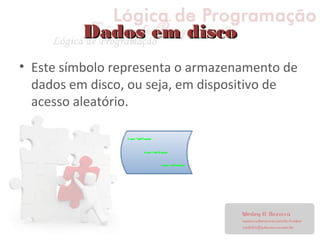

14. Dados em discoDados em disco
• Este símbolo representa o armazenamento de
dados em disco, ou seja, em dispositivo de
acesso aleatório.

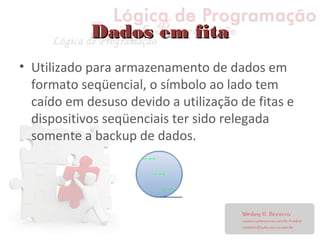

15. Dados em fitaDados em fita
• Utilizado para armazenamento de dados em
formato seqüencial, o símbolo ao lado tem
caído em desuso devido a utilização de fitas e
dispositivos seqüenciais ter sido relegada
somente a backup de dados.

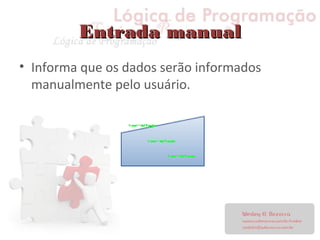

16. Entrada manualEntrada manual
• Informa que os dados serão informados
manualmente pelo usuário.

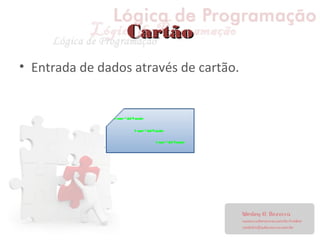

17. CartãoCartão
• Entrada de dados através de cartão.

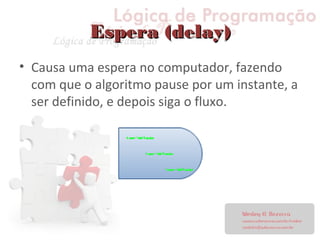

18. Espera (delay)Espera (delay)
• Causa uma espera no computador, fazendo
com que o algoritmo pause por um instante, a
ser definido, e depois siga o fluxo.

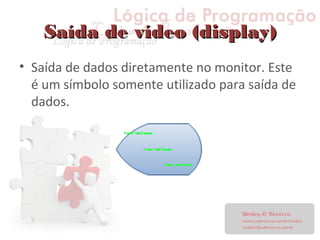

19. Saída de vídeo (display)Saída de vídeo (display)
• Saída de dados diretamente no monitor. Este
é um símbolo somente utilizado para saída de
dados.

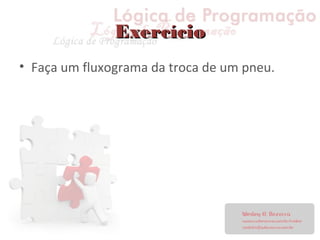

20. ExercícioExercício
• Faça um fluxograma da troca de um pneu.

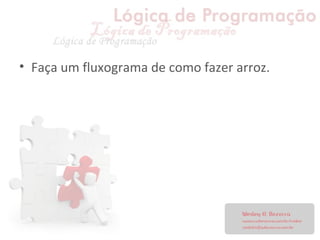

21. • Faça um fluxograma de como fazer arroz.

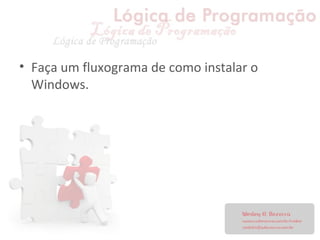

22. • Faça um fluxograma de como instalar o
Windows.

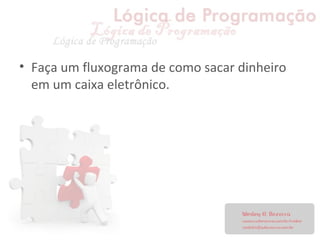

23. • Faça um fluxograma de como sacar dinheiro
em um caixa eletrônico.

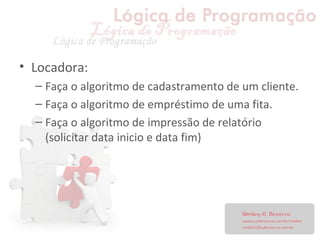

24. • Locadora:
– Faça o algoritmo de cadastramento de um cliente.
– Faça o algoritmo de empréstimo de uma fita.
– Faça o algoritmo de impressão de relatório
(solicitar data inicio e data fim)

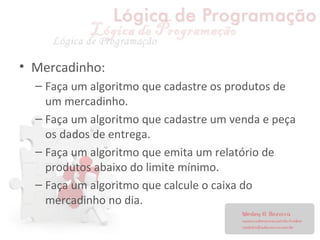

25. • Mercadinho:
– Faça um algoritmo que cadastre os produtos de
um mercadinho.
– Faça um algoritmo que cadastre um venda e peça
os dados de entrega.
– Faça um algoritmo que emita um relatório de
produtos abaixo do limite mínimo.
– Faça um algoritmo que calcule o caixa do
mercadinho no dia.

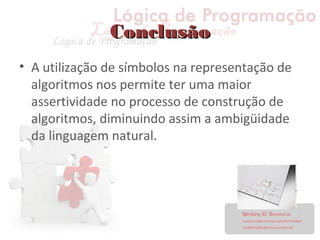

26. ConclusãoConclusão
• A utilização de símbolos na representação de
algoritmos nos permite ter uma maior
assertividade no processo de construção de
algoritmos, diminuindo assim a ambigüidade
da linguagem natural.

27. ObrigadoObrigado
Duvidas e sugestões
wesley@wbezerra.com.br
@wesleybez
