Este experimento compara a espessura dos filamentos em lâmpadas incandescentes de diferentes potências sob a mesma tensão, e busca estabelecer uma relação entre espessura do filamento e potência dissipada. Ele também investiga o que aconteceria se lâmpadas fossem ligadas em tensões diferentes do nominal, e compara filamentos de 110V e 220V de mesma potência.

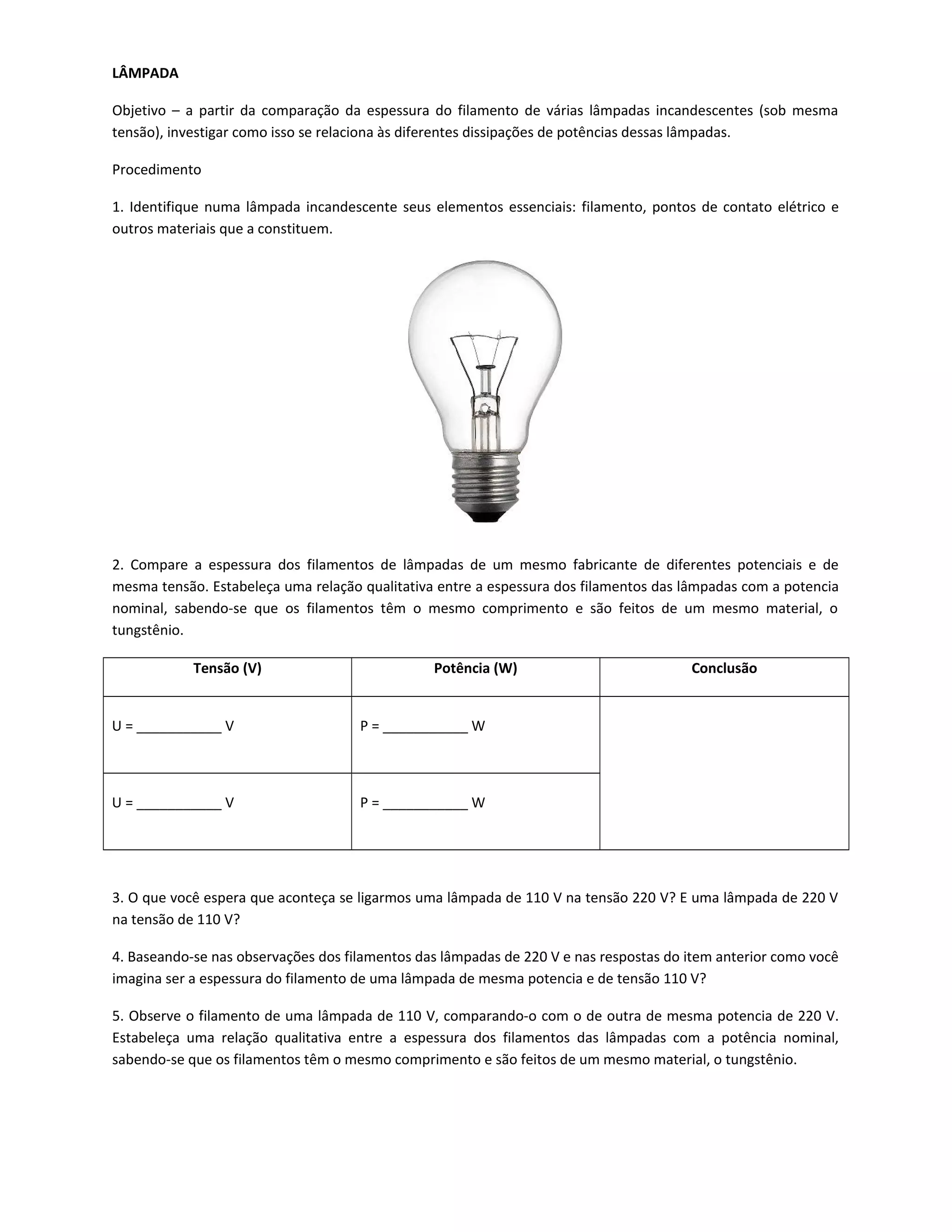

1. LÂMPADA
Objetivo – a partir da comparação da espessura do filamento de várias lâmpadas incandescentes (sob mesma
tensão), investigar como isso se relaciona às diferentes dissipações de potências dessas lâmpadas.
Procedimento
1. Identifique numa lâmpada incandescente seus elementos essenciais: filamento, pontos de contato elétrico e
outros materiais que a constituem.
2. Compare a espessura dos filamentos de lâmpadas de um mesmo fabricante de diferentes potenciais e de
mesma tensão. Estabeleça uma relação qualitativa entre a espessura dos filamentos das lâmpadas com a potencia
nominal, sabendo-se que os filamentos têm o mesmo comprimento e são feitos de um mesmo material, o
tungstênio.
Tensão (V) Potência (W) Conclusão
U = ___________ V P = ___________ W
U = ___________ V P = ___________ W
3. O que você espera que aconteça se ligarmos uma lâmpada de 110 V na tensão 220 V? E uma lâmpada de 220 V
na tensão de 110 V?
4. Baseando-se nas observações dos filamentos das lâmpadas de 220 V e nas respostas do item anterior como você
imagina ser a espessura do filamento de uma lâmpada de mesma potencia e de tensão 110 V?
5. Observe o filamento de uma lâmpada de 110 V, comparando-o com o de outra de mesma potencia de 220 V.
Estabeleça uma relação qualitativa entre a espessura dos filamentos das lâmpadas com a potência nominal,
sabendo-se que os filamentos têm o mesmo comprimento e são feitos de um mesmo material, o tungstênio.

2. Tensão (V) Potência (W) Conclusão
U = ___________ V P = ___________ W
U = ___________ V P = ___________ W

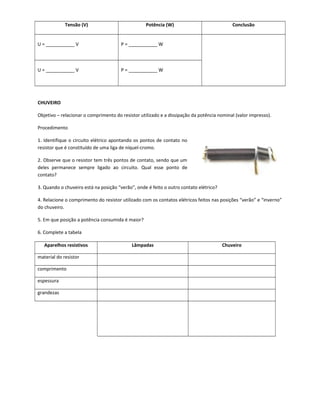

CHUVEIRO
Objetivo – relacionar o comprimento do resistor utilizado e a dissipação da potência nominal (valor impresso).
Procedimento
1. Identifique o circuito elétrico apontando os pontos de contato no
resistor que é constituído de uma liga de níquel-cromo.
2. Observe que o resistor tem três pontos de contato, sendo que um
deles permanece sempre ligado ao circuito. Qual esse ponto de
contato?
3. Quando o chuveiro está na posição “verão”, onde é feito o outro contato elétrico?
4. Relacione o comprimento do resistor utilizado com os contatos elétricos feitos nas posições “verão” e “inverno”
do chuveiro.
5. Em que posição a potência consumida é maior?
6. Complete a tabela
Aparelhos resistivos Lâmpadas Chuveiro
material do resistor
comprimento
espessura
grandezas
