CHDK:
Liberte sua câmera digital!

Ricardo Jurczyk Pinheiro

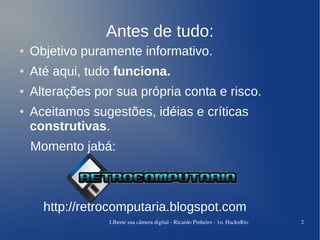

Antes de tudo:
● Objetivo puramente informativo.
● Até aqui, tudo funciona.
● Alterações por sua própria conta e risco.
● Aceitamos sugestões, idéias e críticas
construtivas.
Momento jabá:

http://retrocomputaria.blogspot.com
LIberte sua câmera digital Ricardo Pinheiro 1o. HacknRio 2

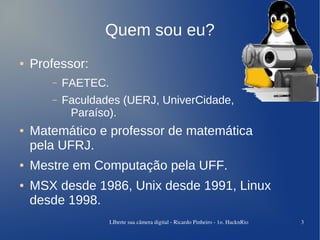

Quem sou eu?
● Professor:
– FAETEC.
– Faculdades (UERJ, UniverCidade,
Paraíso).
● Matemático e professor de matemática
pela UFRJ.
● Mestre em Computação pela UFF.
● MSX desde 1986, Unix desde 1991, Linux
desde 1998.

Motivações:
● Fotografia, um dos hobbies da família.
– Pai – fotógrafo amador desde que eu me
conheço por gente.
– “Se um grande fotógrafo não precisa de
uma boa câmera para fazer arte, a
recíproca também é verdadeira.” (Eu
mesmo).
● Espírito “fuçador” - retrocomputação,
firmwares alternativos, curiosidade... E
mais um pouco.

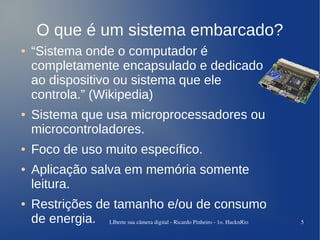

O que é um sistema embarcado?
● “Sistema onde o computador é
completamente encapsulado e dedicado
ao dispositivo ou sistema que ele
controla.” (Wikipedia)
● Sistema que usa microprocessadores ou
microcontroladores.
● Foco de uso muito específico.
● Aplicação salva em memória somente
leitura.
● Restrições de tamanho e/ou de consumo
de energia. LIberte sua câmera digital Ricardo Pinheiro 1o. HacknRio 5

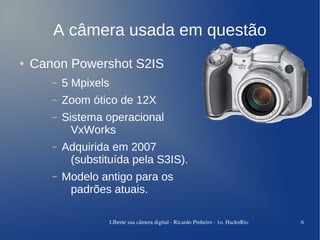

A câmera usada em questão
● Canon Powershot S2IS
– 5 Mpixels
– Zoom ótico de 12X
– Sistema operacional
VxWorks
– Adquirida em 2007
(substituída pela S3IS).
– Modelo antigo para os
padrões atuais.

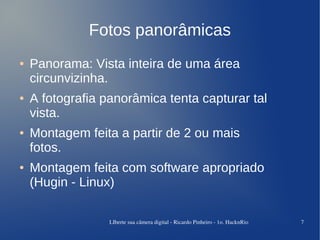

Fotos panorâmicas
● Panorama: Vista inteira de uma área
circunvizinha.
● A fotografia panorâmica tenta capturar tal
vista.
● Montagem feita a partir de 2 ou mais
fotos.
● Montagem feita com software apropriado
(Hugin - Linux)

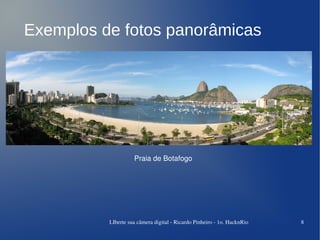

Exemplos de fotos panorâmicas

Praia de Botafogo

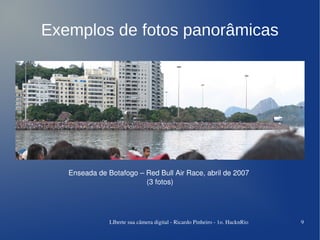

Enseada de Botafogo – Red Bull Air Race, abril de 2007
(3 fotos)



Porto Alegre – Mercado Público, julho de 2010
(4 fotos)


Fotos HDR (Alto Alcance Dinâmico)
● Alcance dinâmico: Quantidade de luz de
diferentes intensidades que consegue ser
gravada na câmera.
● Junta-se várias fotos com diferentes
exposições e com alcance dinâmico
pequeno. O resultado é uma imagem com
alcance dinâmico alto.
● Imagem com muita informação de
luminosidade, e controlável por quem
edita.

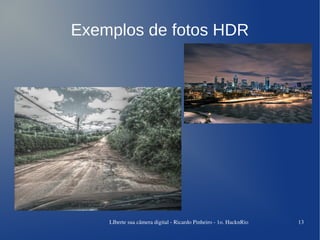

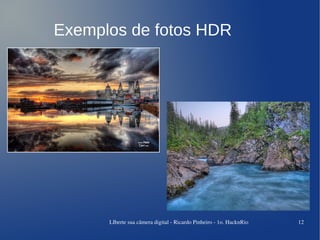

Exemplos de fotos HDR


“Aquela coceira...”
● Motivação: Fazer fotos HDR sem a menor
vontade de fazer todas as aberturas de
lente necessárias “na mão”.
● Busca por uma maneira de controlar a
câmera a partir do computador.

Búzios, janeiro de 2008 (5 fotos)

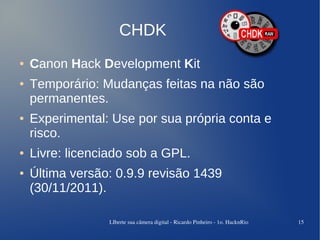

CHDK
● Canon Hack Development Kit
● Temporário: Mudanças feitas na não são
permanentes.
● Experimental: Use por sua própria conta e
risco.
● Livre: licenciado sob a GPL.
● Última versão: 0.9.9 revisão 1439
(30/11/2011).

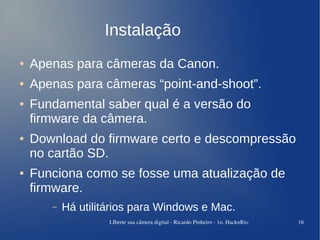

Instalação
● Apenas para câmeras da Canon.
● Apenas para câmeras “point-and-shoot”.
● Fundamental saber qual é a versão do
firmware da câmera.
● Download do firmware certo e descompressão
no cartão SD.
● Funciona como se fosse uma atualização de
firmware.
– Há utilitários para Windows e Mac.

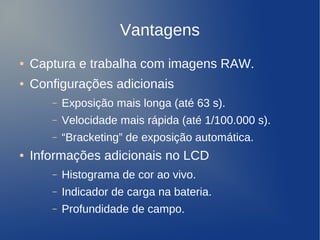

Vantagens
● Captura e trabalha com imagens RAW.
● Configurações adicionais
– Exposição mais longa (até 63 s).
– Velocidade mais rápida (até 1/100.000 s).
– “Bracketing” de exposição automática.
● Informações adicionais no LCD
– Histograma de cor ao vivo.
– Indicador de carga na bateria.
– Profundidade de campo.

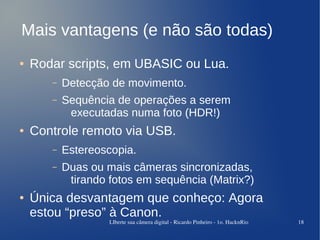

Mais vantagens (e não são todas)
● Rodar scripts, em UBASIC ou Lua.
– Detecção de movimento.
– Sequência de operações a serem
executadas numa foto (HDR!)
● Controle remoto via USB.
– Estereoscopia.
– Duas ou mais câmeras sincronizadas,
tirando fotos em sequência (Matrix?)
● Única desvantagem que conheço: Agora
estou “preso” à Canon.

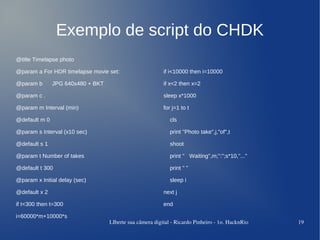

Exemplo de script do CHDK
@title Timelapse photo

@param a For HDR timelapse movie set: if i<10000 then i=10000

@param b JPG 640x480 + BKT if x<2 then x=2

@param c . sleep x*1000

@param m Interval (min) for j=1 to t

@default m 0 cls

@param s Interval (x10 sec) print "Photo take",j,"of",t

@default s 1 shoot

@param t Number of takes print " Waiting",m;":";s*10,"..."

@default t 300 print " "

@param x Initial delay (sec) sleep i

@default x 2 next j

if t<300 then t=300 end

i=60000*m+10000*s

Exemplos: Fotografia celeste

Céu de Maricá – RJ, em janeiro de 2010
(65 segundos de exposição)

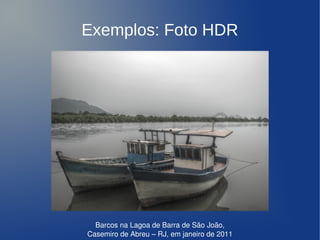

Exemplos: Foto HDR

Barcos na Lagoa de Barra de São João,
Casemiro de Abreu – RJ, em janeiro de 2011

Demonstrações
● Nada melhor do que vermos, na prática!
● Sequência de fotos do tipo quadro-a-quadro.
● Detecção de movimentos.
● Fotos HDR.
– Software usado:QtPFSGui

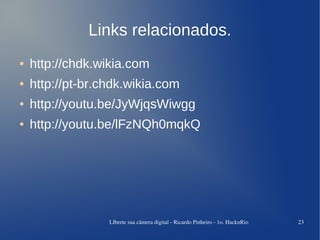

Links relacionados.
● http://chdk.wikia.com
● http://pt-br.chdk.wikia.com
● http://youtu.be/JyWjqsWiwgg
● http://youtu.be/lFzNQh0mqkQ

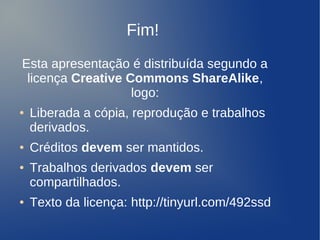

Fim!
Esta apresentação é distribuída segundo a
licença Creative Commons ShareAlike,
logo:
● Liberada a cópia, reprodução e trabalhos
derivados.
● Créditos devem ser mantidos.
● Trabalhos derivados devem ser
compartilhados.
● Texto da licença: http://tinyurl.com/492ssd
