Carregado porGilberto Pimentel
Capítulo 6.2 2014_pos
O documento discute a transformação de dados digitais de imagens em produtos úteis. Explica como os dados brutos de pixels em imagens infravermelho e visível são convertidos em valores físicos como radiação e temperatura por meio da navegação e calibração do satélite. A navegação é necessária para determinar a localização exata dos pixels, enquanto a calibração converte os valores brutos em unidades como miliwatts por metro quadrado.
Capítulo 6.2 2014_pos

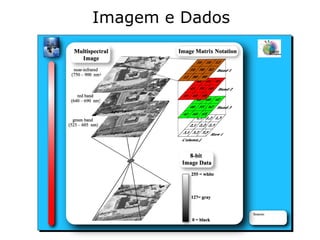

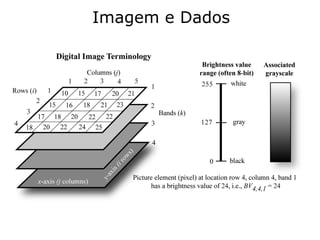

- 1. 1 Imagem e Dados Pixel= f(l,c) f=valor
- 2.
- 3.
- 4. Transformação de DadosDigitais (Imagens) em Produtos
- 5.

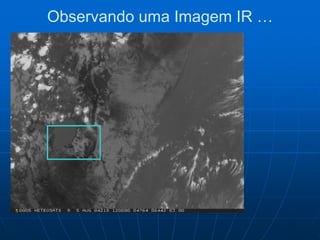

- 6.

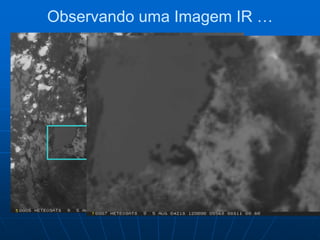

- 7.
- 8.

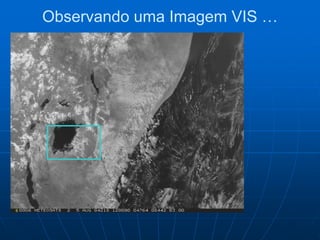

- 9.

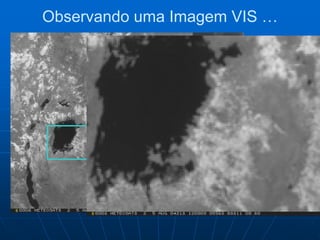

- 10.

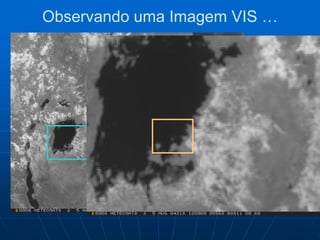

- 11.

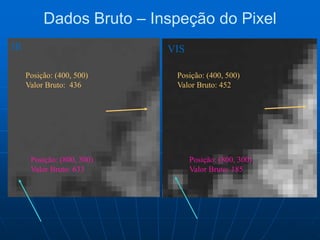

- 12. Dados Bruto –Inspeção do Pixel Posição: (800, 300) Valor Bruto: 633 Posição: (400, 500) Valor Bruto: 436 Posição: (400, 500) Valor Bruto: 452 Posição: (800, 300) Valor Bruto: 185 IR VIS

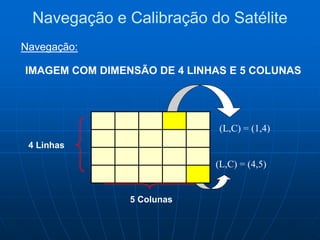

- 13. Navegação e Calibraçãodo Satélite 5 Colunas 4 Linhas IMAGEM COM DIMENSÃO DE 4 LINHAS E 5 COLUNAS (L,C) = (1,4) (L,C) = (4,5) Navegação: Navegação e Calibração do Satélite Navegação:

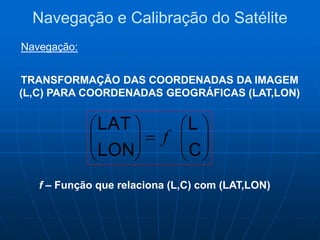

- 14. TRANSFORMAÇÃO DAS COORDENADASDA IMAGEM (L,C) PARA COORDENADAS GEOGRÁFICAS (LAT,LON) C L LON LAT f f – Função que relaciona (L,C) com (LAT,LON) Navegação e Calibração do Satélite Navegação:
- 15. Radiação Número Digital (ND) Incidente Sistema Ótico Detector- Elétrico Digitalizador •Os dados registrados por um sensor são gravados em bits que codificam os números em formato binário • Cada bit registra 21 = 2 níveis de informação. •Portanto, se um sensor utiliza 8 bits para registrar os dados, então haverá 28 = 256 valores digitais disponíveis, variando de 0 até 255. Entretanto, se são utilizados somente 4 bits, então haverá 24 = 16 valores disponíveis variando de 0 a 15 Navegação e Calibração do Satélite Calibração:

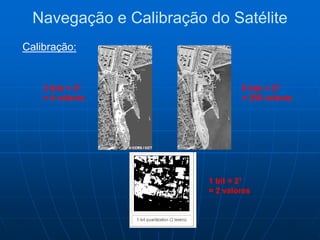

- 16. 2 bits =22 = 4 valores 8 bits = 28 = 256 valores 1 bit = 21 = 2 valores Navegação e Calibração do Satélite Calibração:

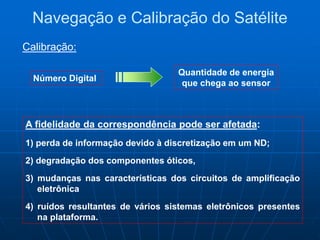

- 17. Número Digital A fidelidadeda correspondência pode ser afetada: 1) perda de informação devido à discretização em um ND; 2) degradação dos componentes óticos, 3) mudanças nas características dos circuitos de amplificação eletrônica 4) ruídos resultantes de vários sistemas eletrônicos presentes na plataforma. Quantidade de energia que chega ao sensor Navegação e Calibração do Satélite Calibração:

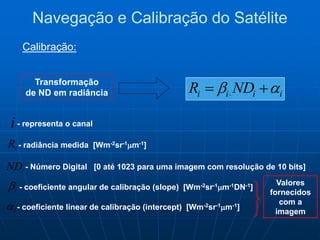

- 18. Transformação de ND emradiância iiii NDR i iR i i iND - representa o canal - radiância medida [Wm-2sr-1m-1] - coeficiente angular de calibração (slope) [Wm-2sr-1m-1DN-1] - coeficiente linear de calibração (intercept) [Wm-2sr-1m-1] - Número Digital [0 até 1023 para uma imagem com resolução de 10 bits] Valores fornecidos com a imagem Navegação e Calibração do Satélite Calibração:

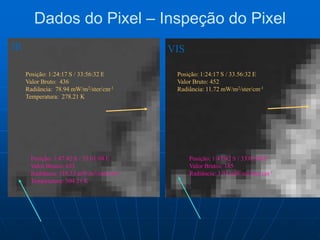

- 19. Dados do Pixel– Inspeção do Pixel Posição: 1:47:42 S / 33.01:08 E Valor Brutos: 633 Radiância: 119.33 mW/m2/ster/cm-1 Temperatura: 304.21 K Posição: 1:24:17 S / 33:56:32 E Valor Bruto: 436 Radiância: 78.94 mW/m2/ster/cm-1 Temperatura: 278.21 K Posição: 1:24:17 S / 33.56:32 E Valor Bruto: 452 Radiância: 11.72 mW/m2/ster/cm-1 Posição: 1:47:42 S / 33.01:08 E Valor Brutos: 185 Radiância: 3.91 mW/m2/ster/cm-1 IR VIS

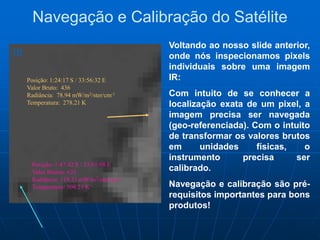

- 20. Navegação e Calibraçãodo Satélite Voltando ao nosso slide anterior, onde nós inspecionamos pixels individuais sobre uma imagem IR: Com intuito de se conhecer a localização exata de um pixel, a imagem precisa ser navegada (geo-referenciada). Com o intuito de transformar os valores brutos em unidades físicas, o instrumento precisa ser calibrado. Navegação e calibração são pré- requisitos importantes para bons produtos! Posição: 1:47:42 S / 33.01:08 E Valor Brutos: 633 Radiância: 119.33 mW/m2/ster/cm-1 Temperatura: 304.21 K Posição: 1:24:17 S / 33:56:32 E Valor Bruto: 436 Radiância: 78.94 mW/m2/ster/cm-1 Temperatura: 278.21 K IR
