Hydros V4 - Incêndio

Curso Básico Sistema Incêndio utilizando o Hydros V4 – a distância
2

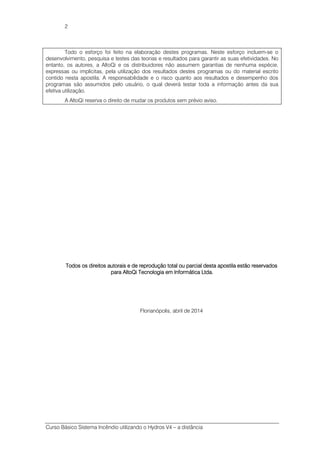

Todo o esforço foi feito na elaboração destes programas. Neste esforço incluem-se o
desenvolvimento, pesquisa e testes das teorias e resultados para garantir as suas efetividades. No
entanto, os autores, a AltoQi e os distribuidores não assumem garantias de nenhuma espécie,
expressas ou implícitas, pela utilização dos resultados destes programas ou do material escrito
contido nesta apostila. A responsabilidade e o risco quanto aos resultados e desempenho dos
programas são assumidos pelo usuário, o qual deverá testar toda a informação antes da sua
efetiva utilização.
A AltoQi reserva o direito de mudar os produtos sem prévio aviso.
Todos os direitos autorais e de reprodução total ou parcial desta apostila estão reservadosTodos os direitos autorais e de reprodução total ou parcial desta apostila estão reservadosTodos os direitos autorais e de reprodução total ou parcial desta apostila estão reservadosTodos os direitos autorais e de reprodução total ou parcial desta apostila estão reservados
para AltoQi Tecnologia em Informática Ltda.para AltoQi Tecnologia em Informática Ltda.para AltoQi Tecnologia em Informática Ltda.para AltoQi Tecnologia em Informática Ltda.
Florianópolis, abril de 2014

3

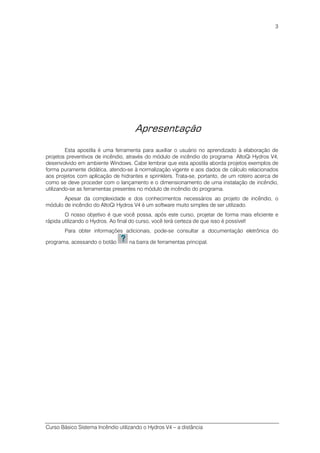

Apresentação
Esta apostila é uma ferramenta para auxiliar o usuário no aprendizado à elaboração de
projetos preventivos de incêndio, através do módulo de incêndio do programa AltoQi Hydros V4,
desenvolvido em ambiente Windows. Cabe lembrar que esta apostila aborda projetos exemplos de
forma puramente didática, atendo-se à normalização vigente e aos dados de cálculo relacionados
aos projetos com aplicação de hidrantes e sprinklers. Trata-se, portanto, de um roteiro acerca de
como se deve proceder com o lançamento e o dimensionamento de uma instalação de incêndio,
utilizando-se as ferramentas presentes no módulo de incêndio do programa.
Apesar da complexidade e dos conhecimentos necessários ao projeto de incêndio, o
módulo de incêndio do AltoQi Hydros V4 é um software muito simples de ser utilizado.
O nosso objetivo é que você possa, após este curso, projetar de forma mais eficiente e
rápida utilizando o Hydros. Ao final do curso, você terá certeza de que isso é possível!
Para obter informações adicionais, pode-se consultar a documentação eletrônica do
programa, acessando o botão na barra de ferramentas principal.

4

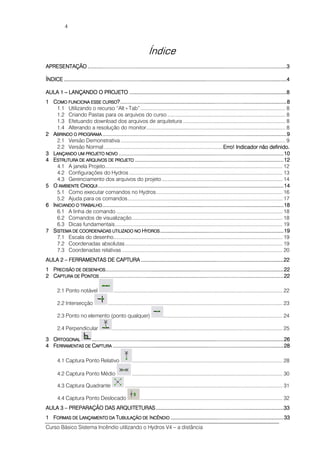

Índice
APRESENTAÇÃOAPRESENTAÇÃOAPRESENTAÇÃOAPRESENTAÇÃO ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................3333
ÍNDICEÍNDICEÍNDICEÍNDICE ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................4444
AULA 1AULA 1AULA 1AULA 1 –––– LANÇANDO O PROJETOLANÇANDO O PROJETOLANÇANDO O PROJETOLANÇANDO O PROJETO ........................................................................................................................................................................................................................................................................................................................................................................................................................................8888
1111 CCCCOMO FUNCIONA ESSOMO FUNCIONA ESSOMO FUNCIONA ESSOMO FUNCIONA ESSE CURSOE CURSOE CURSOE CURSO????................................................................................................................................................................................................................................................................................................................................................................................................................................................................8888
1.1 Utilizando o recurso “Alt+Tab”...................................................................................................... 8
1.2 Criando Pastas para os arquivos do curso ................................................................................... 8
1.3 Efetuando download dos arquivos de arquitetura ........................................................................ 8
1.4 Alterando a resolução do monitor.................................................................................................. 8
2222 AAAABRINDO O PROGRAMABRINDO O PROGRAMABRINDO O PROGRAMABRINDO O PROGRAMA ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................9999
2.1 Versão Demonstrativa .................................................................................................................... 9
2.2 Versão Normal....................................................................................Erro! Indicador não definido.Erro! Indicador não definido.Erro! Indicador não definido.Erro! Indicador não definido.
3333 LLLLANÇANDO UM PROJETO NANÇANDO UM PROJETO NANÇANDO UM PROJETO NANÇANDO UM PROJETO NOVOOVOOVOOVO ............................................................................................................................................................................................................................................................................................................................................................................................................................................................10101010
4444 EEEESTRUTURA DE ARQUIVOSSTRUTURA DE ARQUIVOSSTRUTURA DE ARQUIVOSSTRUTURA DE ARQUIVOS DE PROJETODE PROJETODE PROJETODE PROJETO ................................................................................................................................................................................................................................................................................................................................................................................................................12121212
4.1 A janela Projeto............................................................................................................................. 12
4.2 Configurações do Hydros ............................................................................................................ 13
4.3 Gerenciamento dos arquivos do projeto ..................................................................................... 14
5555 OOOO AMBIENTEAMBIENTEAMBIENTEAMBIENTE CCCCROQUIROQUIROQUIROQUI ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................14141414

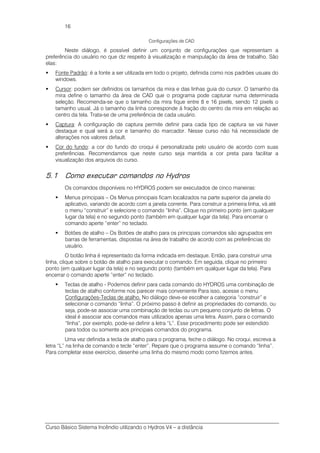

5.1 Como executar comandos no Hydros......................................................................................... 16
5.2 Ajuda para os comandos............................................................................................................. 17
6666 IIIINICIANDO O TRABALHONICIANDO O TRABALHONICIANDO O TRABALHONICIANDO O TRABALHO........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................18181818

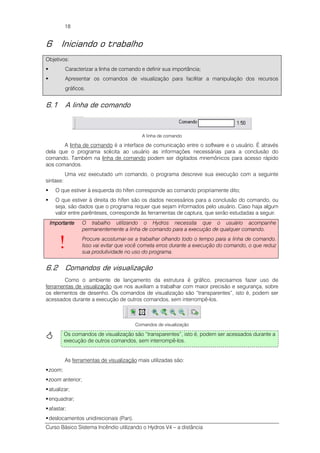

6.1 A linha de comando ..................................................................................................................... 18
6.2 Comandos de visualização.......................................................................................................... 18
6.3 Dicas fundamentais...................................................................................................................... 19
7777 SSSSISTEMA DE COORDENADAISTEMA DE COORDENADAISTEMA DE COORDENADAISTEMA DE COORDENADASSSS UTILIZADO NOUTILIZADO NOUTILIZADO NOUTILIZADO NO HHHHYDROSYDROSYDROSYDROS ............................................................................................................................................................................................................................................................................................................................................19191919
7.1 Escala do desenho....................................................................................................................... 19

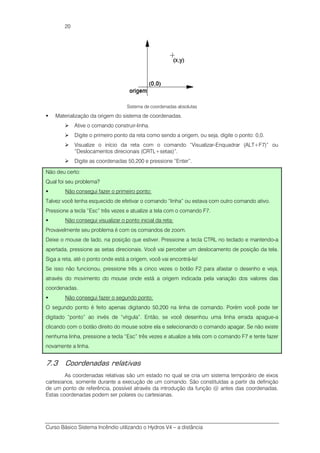

7.2 Coordenadas absolutas............................................................................................................... 19
7.3 Coordenadas relativas ................................................................................................................. 20
AULA 2AULA 2AULA 2AULA 2 –––– FERRAMENTAS DE CAPTUFERRAMENTAS DE CAPTUFERRAMENTAS DE CAPTUFERRAMENTAS DE CAPTURRRRAAAA ................................................................................................................................................................................................................................................................................................................................................................................................22222222

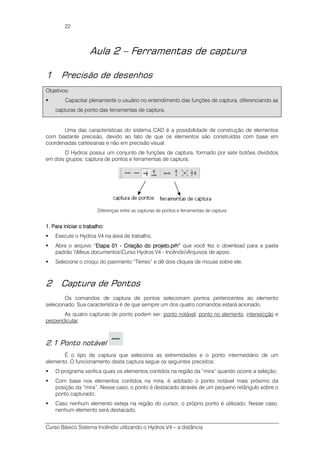

1111 PPPPRECISÃO DE DESENHOSRECISÃO DE DESENHOSRECISÃO DE DESENHOSRECISÃO DE DESENHOS................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................22222222
2222 CCCCAPTURA DEAPTURA DEAPTURA DEAPTURA DE PPPPONTOSONTOSONTOSONTOS ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................22222222

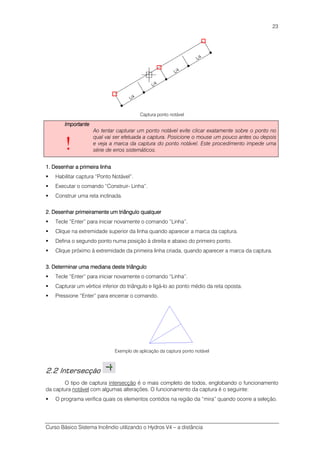

2.1 Ponto notável ....................................................................................................................... 22

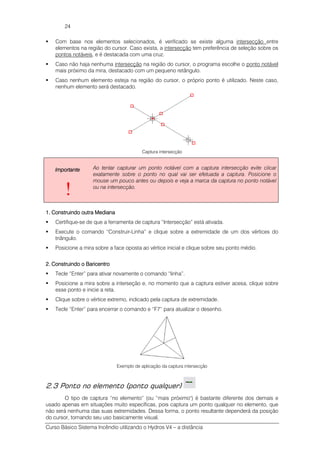

2.2 Intersecção ........................................................................................................................... 23

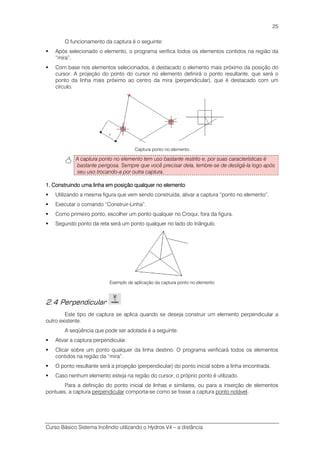

2.3 Ponto no elemento (ponto qualquer) .................................................................................... 24
2.4 Perpendicular ........................................................................................................................ 25

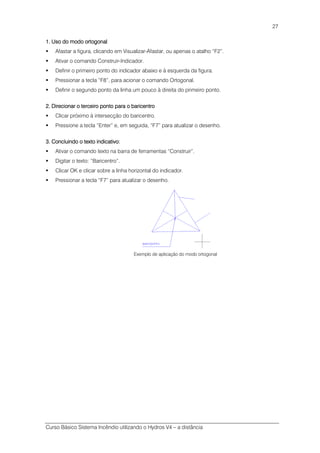

3333 OOOORTOGONALRTOGONALRTOGONALRTOGONAL ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................26262626
4444 FFFFERRAMENTAS DEERRAMENTAS DEERRAMENTAS DEERRAMENTAS DE CCCCAPTURAAPTURAAPTURAAPTURA ............................................................................................................................................................................................................................................................................................................................................................................................................................................................................28282828

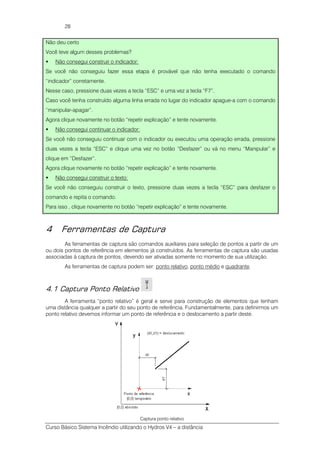

4.1 Captura Ponto Relativo .......................................................................................................... 28

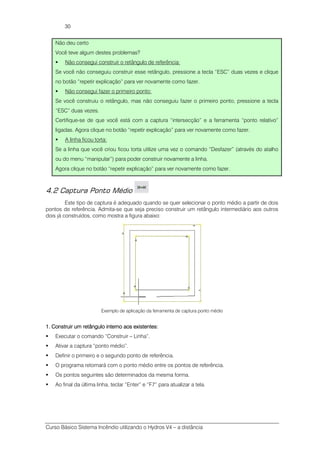

4.2 Captura Ponto Médio .......................................................................................................... 30

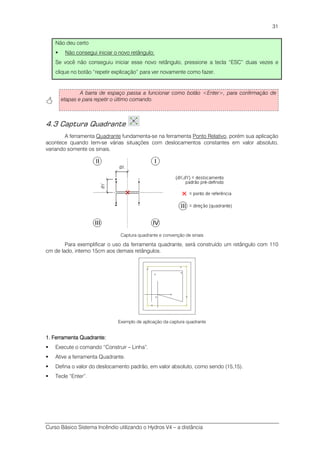

4.3 Captura Quadrante ............................................................................................................... 31
4.4 Captura Ponto Deslocado .................................................................................................... 32

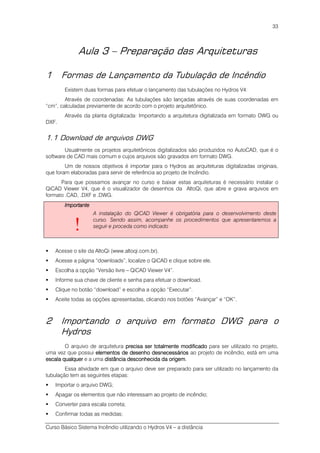

AULA 3AULA 3AULA 3AULA 3 –––– PREPARAÇÃO DAS ARQUIPREPARAÇÃO DAS ARQUIPREPARAÇÃO DAS ARQUIPREPARAÇÃO DAS ARQUITETURASTETURASTETURASTETURAS ........................................................................................................................................................................................................................................................................................................................................................33333333
1111 FFFFORMAS DEORMAS DEORMAS DEORMAS DE LLLLANÇAMENTO DAANÇAMENTO DAANÇAMENTO DAANÇAMENTO DA TTTTUBULAÇÃO DEUBULAÇÃO DEUBULAÇÃO DEUBULAÇÃO DE IIIINCÊNDIONCÊNDIONCÊNDIONCÊNDIO ................................................................................................................................................................................................................................................................................................................33333333

5

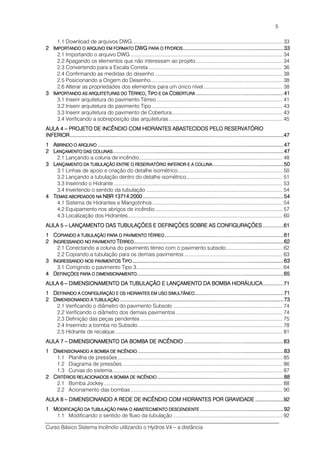

1.1 Download de arquivos DWG.......................................................................................................... 33
2222 IIIIMPORTANDO O ARQUIVOMPORTANDO O ARQUIVOMPORTANDO O ARQUIVOMPORTANDO O ARQUIVO EM FORMATOEM FORMATOEM FORMATOEM FORMATO DWGDWGDWGDWG PARA OPARA OPARA OPARA O HHHHYDROSYDROSYDROSYDROS................................................................................................................................................................................................................................................................................33333333

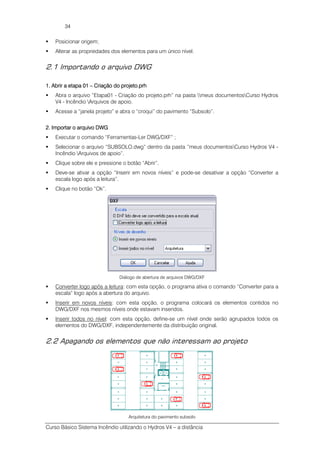

2.1 Importando o arquivo DWG ........................................................................................................... 34
2.2 Apagando os elementos que não interessam ao projeto............................................................. 34

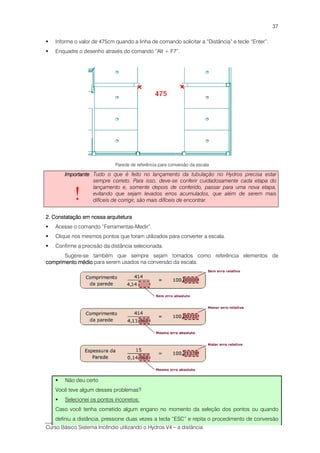

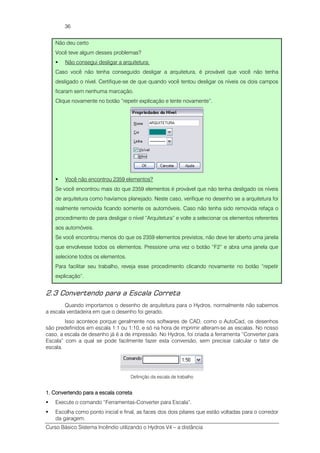

2.3 Convertendo para a Escala Correta .............................................................................................. 36

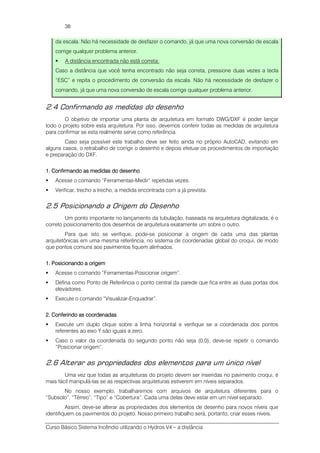

2.4 Confirmando as medidas do desenho .......................................................................................... 38
2.5 Posicionando a Origem do Desenho............................................................................................. 38
2.6 Alterar as propriedades dos elementos para um único nível........................................................ 38
3333 IIIIMPORTANDO AS ARQUITEMPORTANDO AS ARQUITEMPORTANDO AS ARQUITEMPORTANDO AS ARQUITETURAS DOTURAS DOTURAS DOTURAS DO TTTTÉRREOÉRREOÉRREOÉRREO,,,, TTTTIPO E DAIPO E DAIPO E DAIPO E DA CCCCOBERTURAOBERTURAOBERTURAOBERTURA ............................................................................................................................................................................................................................................41414141
3.1 Inserir arquitetura do pavimento Térreo......................................................................................... 41
3.2 Inserir arquitetura do pavimento Tipo ............................................................................................ 43
3.3 Inserir arquitetura do pavimento de Cobertura.............................................................................. 43
3.4 Verificando a sobreposição das arquiteturas................................................................................ 45
AULA 4AULA 4AULA 4AULA 4 –––– PROJETO DE INCÊNDIOPROJETO DE INCÊNDIOPROJETO DE INCÊNDIOPROJETO DE INCÊNDIO COM HIDRANTES ABASTECOM HIDRANTES ABASTECOM HIDRANTES ABASTECOM HIDRANTES ABASTECIDOS PELO RESERVATÓCIDOS PELO RESERVATÓCIDOS PELO RESERVATÓCIDOS PELO RESERVATÓRIORIORIORIO
INFERIORINFERIORINFERIORINFERIOR................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................47474747
1111 AAAABRINDO O ARQUIVOBRINDO O ARQUIVOBRINDO O ARQUIVOBRINDO O ARQUIVO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................47474747
2222 LLLLANÇAMENTO DAS COLUNAANÇAMENTO DAS COLUNAANÇAMENTO DAS COLUNAANÇAMENTO DAS COLUNASSSS............................................................................................................................................................................................................................................................................................................................................................................................................................................................................47474747

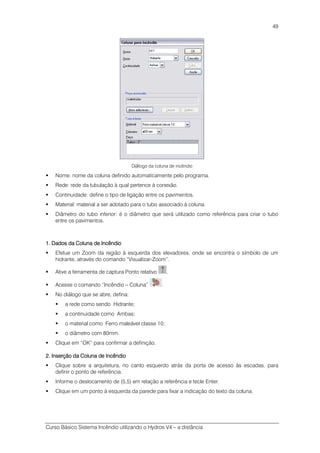

2.1 Lançando a coluna de incêndio..................................................................................................... 48
3333 LLLLANÇAMENTO DA TUBULAÇANÇAMENTO DA TUBULAÇANÇAMENTO DA TUBULAÇANÇAMENTO DA TUBULAÇÃO ENTRE O RESERVATÓÃO ENTRE O RESERVATÓÃO ENTRE O RESERVATÓÃO ENTRE O RESERVATÓRIO INFERIOR E A COLRIO INFERIOR E A COLRIO INFERIOR E A COLRIO INFERIOR E A COLUNAUNAUNAUNA................................................................................................................................................................................................50505050

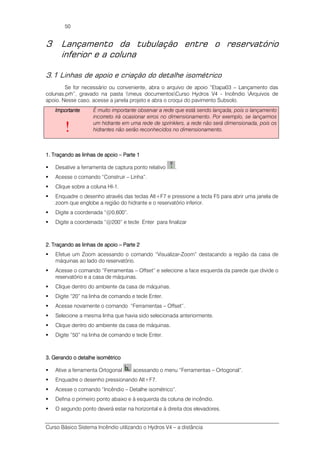

3.1 Linhas de apoio e criação do detalhe isométrico.......................................................................... 50

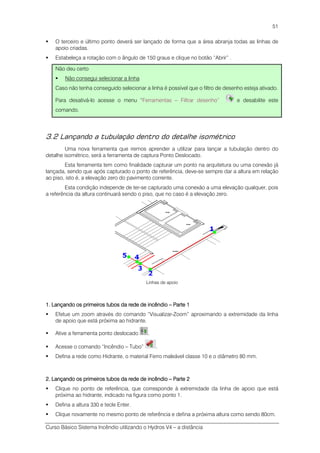

3.2 Lançando a tubulação dentro do detalhe isométrico.................................................................... 51

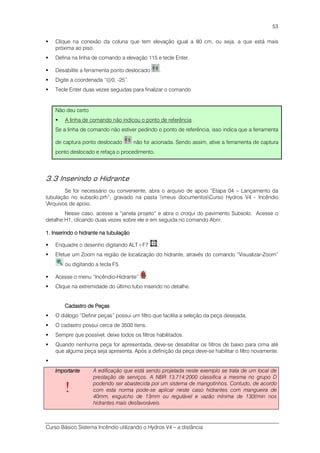

3.3 Inserindo o Hidrante....................................................................................................................... 53
3.4 Invertendo o sentido da tubulação ................................................................................................ 54
4444 TTTTEMAS ABORDADOS NAEMAS ABORDADOS NAEMAS ABORDADOS NAEMAS ABORDADOS NA NBRNBRNBRNBR 13714:200013714:200013714:200013714:2000............................................................................................................................................................................................................................................................................................................................................................................................54545454
4.1 Sistema de Hidrantes e Mangotinhos............................................................................................ 54
4.2 Equipamento nos abrigos de incêndio.......................................................................................... 57
4.3 Localização dos Hidrantes............................................................................................................. 60
AULA 5AULA 5AULA 5AULA 5 –––– LANÇAMENTO DAS TUBULLANÇAMENTO DAS TUBULLANÇAMENTO DAS TUBULLANÇAMENTO DAS TUBULAÇÕES E DEFINIÇÕES SAÇÕES E DEFINIÇÕES SAÇÕES E DEFINIÇÕES SAÇÕES E DEFINIÇÕES SOBRE AS CONFIGURAÇÕEOBRE AS CONFIGURAÇÕEOBRE AS CONFIGURAÇÕEOBRE AS CONFIGURAÇÕESSSS ........................................................61616161

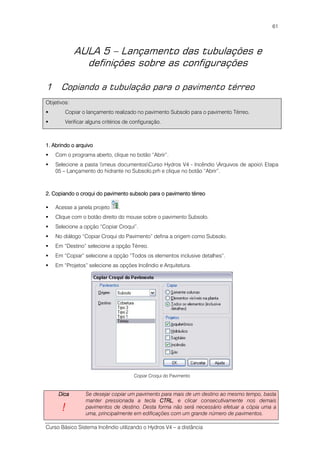

1111 CCCCOPIANDO A TUBULAÇÃOOPIANDO A TUBULAÇÃOOPIANDO A TUBULAÇÃOOPIANDO A TUBULAÇÃO PARA O PAVIMENTO TÉRPARA O PAVIMENTO TÉRPARA O PAVIMENTO TÉRPARA O PAVIMENTO TÉRREOREOREOREO ................................................................................................................................................................................................................................................................................................................................61616161
2222 IIIINGRESSANDO NO PAVIMENGRESSANDO NO PAVIMENGRESSANDO NO PAVIMENGRESSANDO NO PAVIMENTONTONTONTO TTTTÉRRÉRRÉRRÉRREOEOEOEO....................................................................................................................................................................................................................................................................................................................................................................................................................62626262
2.1 Conectando a coluna do pavimento térreo com o pavimento subsolo........................................ 62

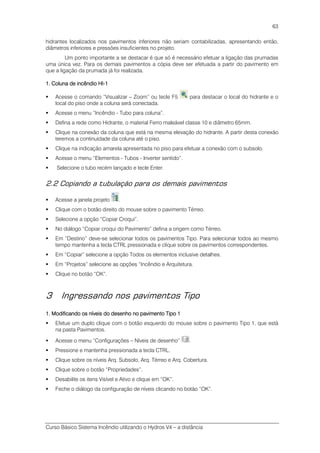

2.2 Copiando a tubulação para os demais pavimentos ..................................................................... 63
3333 IIIINGRESSANDO NOS PAVIMNGRESSANDO NOS PAVIMNGRESSANDO NOS PAVIMNGRESSANDO NOS PAVIMENTOSENTOSENTOSENTOS TTTTIPOIPOIPOIPO........................................................................................................................................................................................................................................................................................................................................................................................................................63636363

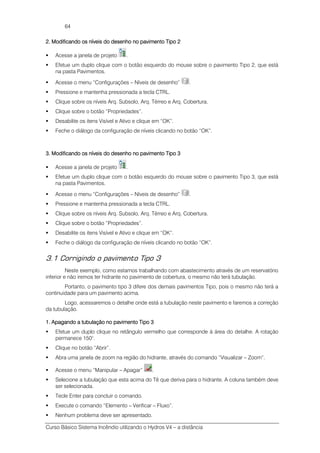

3.1 Corrigindo o pavimento Tipo 3....................................................................................................... 64

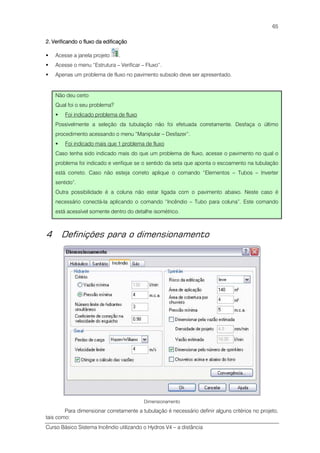

4444 DDDDEFINIÇÕES PARA O DIMEFINIÇÕES PARA O DIMEFINIÇÕES PARA O DIMEFINIÇÕES PARA O DIMENSIONAMENTOENSIONAMENTOENSIONAMENTOENSIONAMENTO............................................................................................................................................................................................................................................................................................................................................................................................................65656565
AULA 6AULA 6AULA 6AULA 6 –––– DIMENSIONAMENTO DA TDIMENSIONAMENTO DA TDIMENSIONAMENTO DA TDIMENSIONAMENTO DA TUBULAÇÃO E LANÇAMENTUBULAÇÃO E LANÇAMENTUBULAÇÃO E LANÇAMENTUBULAÇÃO E LANÇAMENTO DA BOMBA HIDRÁULICO DA BOMBA HIDRÁULICO DA BOMBA HIDRÁULICO DA BOMBA HIDRÁULICAAAA........................................................71717171

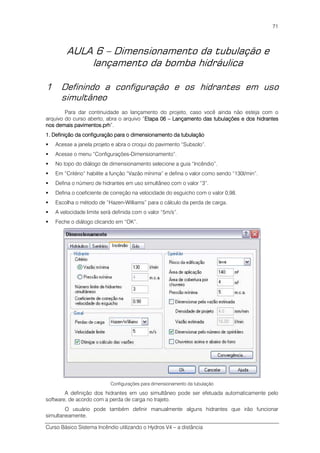

1111 DDDDEFININDO A CONFIGURAEFININDO A CONFIGURAEFININDO A CONFIGURAEFININDO A CONFIGURAÇÃO E OS HIDRANTES EÇÃO E OS HIDRANTES EÇÃO E OS HIDRANTES EÇÃO E OS HIDRANTES EM USO SIMULTÂNEOM USO SIMULTÂNEOM USO SIMULTÂNEOM USO SIMULTÂNEO................................................................................................................................................................................................................................................71717171
2222 DDDDIMENSIONANDO A TUBULIMENSIONANDO A TUBULIMENSIONANDO A TUBULIMENSIONANDO A TUBULAÇÃOAÇÃOAÇÃOAÇÃO ........................................................................................................................................................................................................................................................................................................................................................................................................................................................73737373

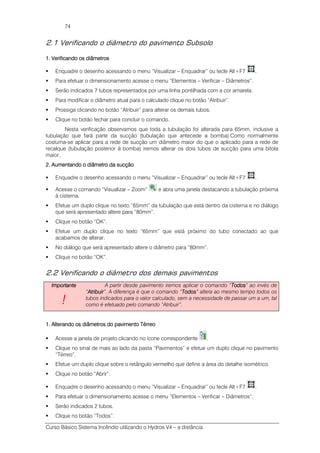

2.1 Verificando o diâmetro do pavimento Subsolo ............................................................................. 74

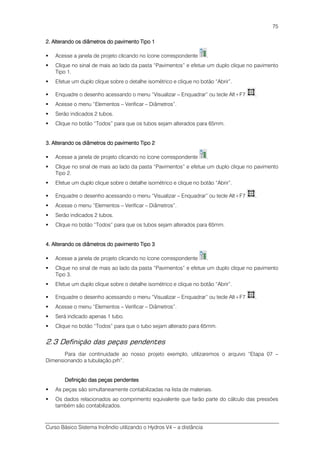

2.2 Verificando o diâmetro dos demais pavimentos ........................................................................... 74

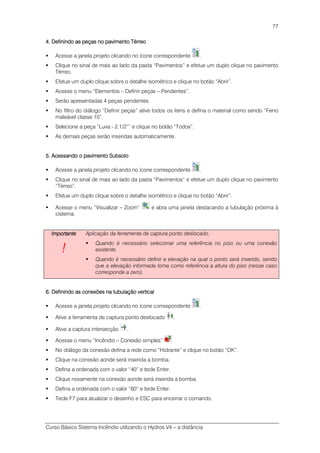

2.3 Definição das peças pendentes .................................................................................................... 75
2.4 Inserindo a bomba no Subsolo...................................................................................................... 78

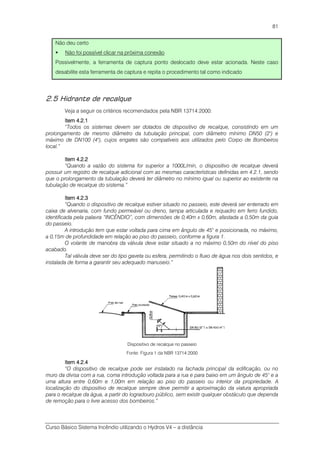

2.5 Hidrante de recalque...................................................................................................................... 81
AULA 7AULA 7AULA 7AULA 7 –––– DIMENSIONAMENTO DA BDIMENSIONAMENTO DA BDIMENSIONAMENTO DA BDIMENSIONAMENTO DA BOMBA DE INCÊNDIOOMBA DE INCÊNDIOOMBA DE INCÊNDIOOMBA DE INCÊNDIO ............................................................................................................................................................................................................................................................................83838383
1111 DDDDIMENSIONANDO A BOMBAIMENSIONANDO A BOMBAIMENSIONANDO A BOMBAIMENSIONANDO A BOMBA DE INCÊNDIODE INCÊNDIODE INCÊNDIODE INCÊNDIO ........................................................................................................................................................................................................................................................................................................................................................................................................83838383
1.1 Planilha de pressões .................................................................................................................... 85

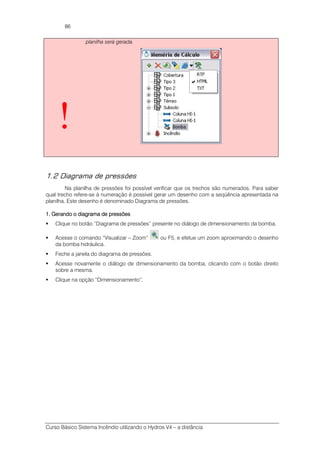

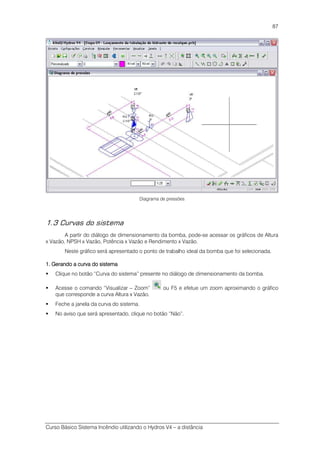

1.2 Diagrama de pressões................................................................................................................. 86

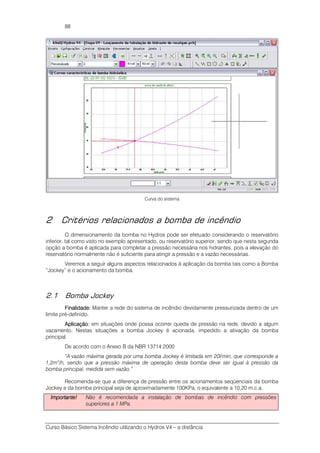

1.3 Curvas do sistema........................................................................................................................ 87
2222 CCCCRITÉRIOS RELACIONADORITÉRIOS RELACIONADORITÉRIOS RELACIONADORITÉRIOS RELACIONADOS A BOMBA DE INCÊNDIS A BOMBA DE INCÊNDIS A BOMBA DE INCÊNDIS A BOMBA DE INCÊNDIOOOO ....................................................................................................................................................................................................................................................................................................................................................88888888
2.1 Bomba Jockey.............................................................................................................................. 88

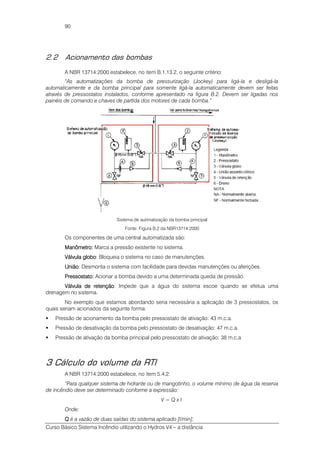

2.2 Acionamento das bombas........................................................................................................... 90

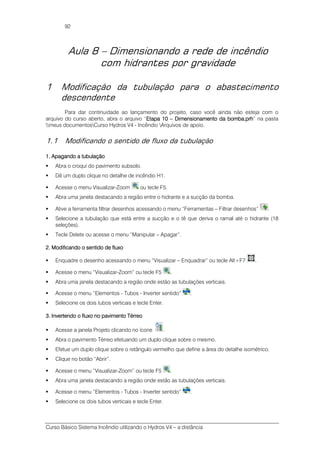

AULA 8AULA 8AULA 8AULA 8 –––– DIMENSIONANDO A REDEDIMENSIONANDO A REDEDIMENSIONANDO A REDEDIMENSIONANDO A REDE DE INCÊNDIO COM HIDRDE INCÊNDIO COM HIDRDE INCÊNDIO COM HIDRDE INCÊNDIO COM HIDRANTES POR GRAVIDADEANTES POR GRAVIDADEANTES POR GRAVIDADEANTES POR GRAVIDADE ............................................................................92929292
1111 MMMMODIFICAÇÃO DA TUBULAODIFICAÇÃO DA TUBULAODIFICAÇÃO DA TUBULAODIFICAÇÃO DA TUBULAÇÃO PARA O ABASTECIMÇÃO PARA O ABASTECIMÇÃO PARA O ABASTECIMÇÃO PARA O ABASTECIMENTO DESCENDENTEENTO DESCENDENTEENTO DESCENDENTEENTO DESCENDENTE ................................................................................................................................................................................................................................92929292
1.1 Modificando o sentido de fluxo da tubulação ............................................................................. 92

6

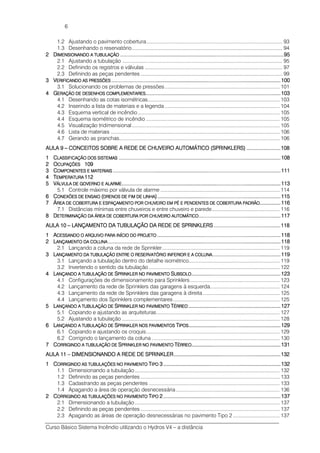

1.2 Ajustando o pavimento cobertura................................................................................................ 93

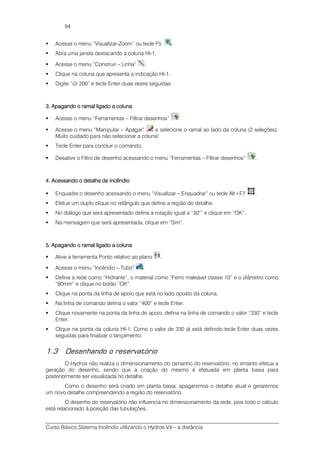

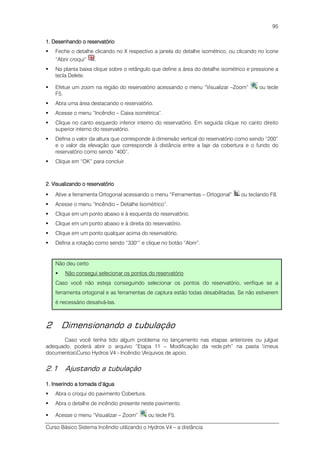

1.3 Desenhando o reservatório.......................................................................................................... 94
2222 DDDDIMENSIONANDO A TUBULIMENSIONANDO A TUBULIMENSIONANDO A TUBULIMENSIONANDO A TUBULAÇÃOAÇÃOAÇÃOAÇÃO ........................................................................................................................................................................................................................................................................................................................................................................................................................................................95959595
2.1 Ajustando a tubulação ................................................................................................................. 95

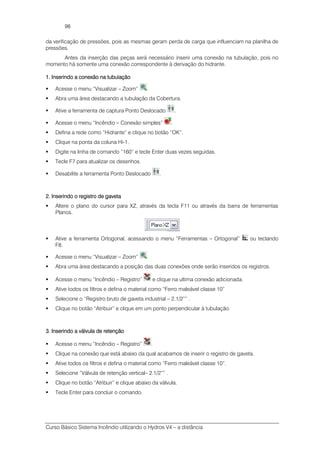

2.2 Definindo os registros e válvulas ................................................................................................. 97
2.3 Definindo as peças pendentes .................................................................................................... 99
3333 VVVVERIFICANDO AS PRESSÕERIFICANDO AS PRESSÕERIFICANDO AS PRESSÕERIFICANDO AS PRESSÕESESESES ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................100100100100
3.1 Solucionando os problemas de pressões................................................................................. 101
4444 GGGGERAÇÃO DE DESENHOS CERAÇÃO DE DESENHOS CERAÇÃO DE DESENHOS CERAÇÃO DE DESENHOS COMPLEMENTARESOMPLEMENTARESOMPLEMENTARESOMPLEMENTARES............................................................................................................................................................................................................................................................................................................................................................................103103103103
4.1 Desenhando as cotas isométricas............................................................................................. 103

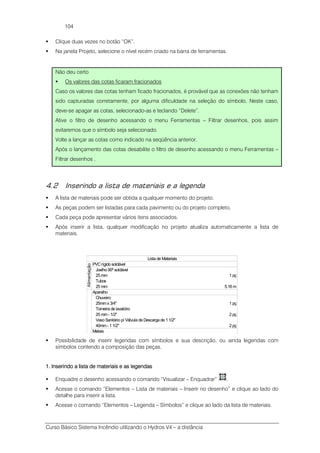

4.2 Inserindo a lista de materiais e a legenda ................................................................................. 104

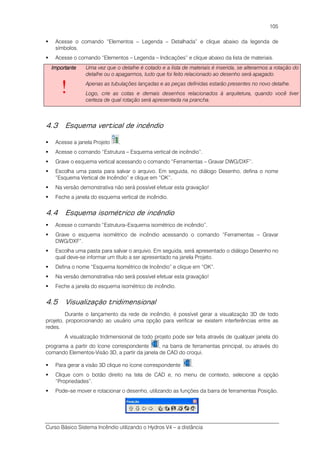

4.3 Esquema vertical de incêndio.................................................................................................... 105

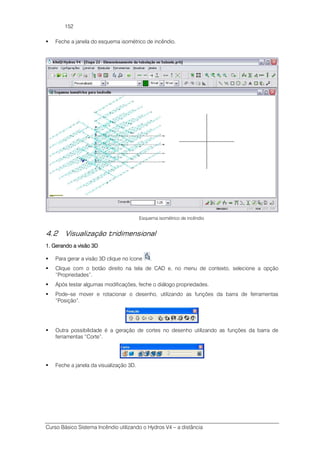

4.4 Esquema isométrico de incêndio .............................................................................................. 105

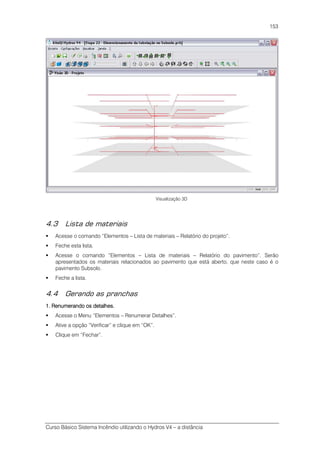

4.5 Visualização tridimensional ........................................................................................................ 105

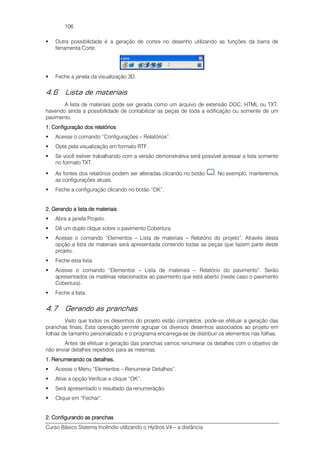

4.6 Lista de materiais ....................................................................................................................... 106

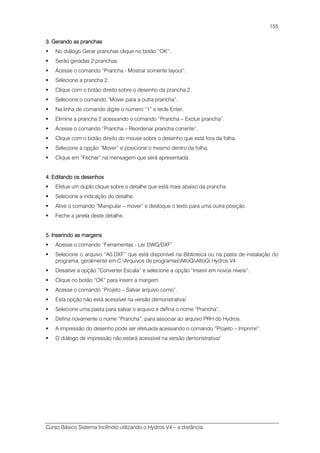

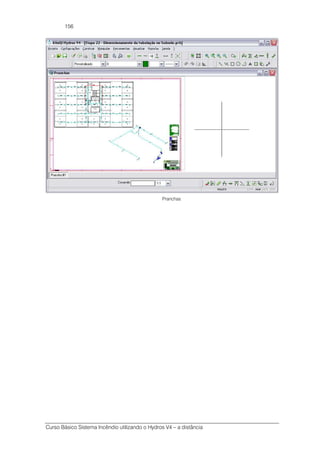

4.7 Gerando as pranchas................................................................................................................. 106

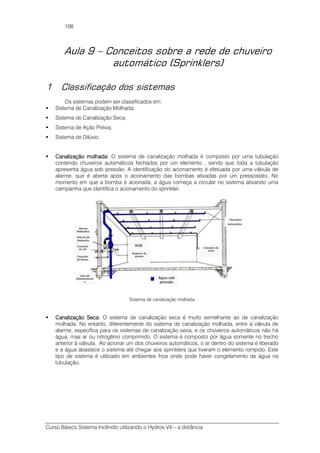

AULA 9AULA 9AULA 9AULA 9 –––– CONCEITOS SOBRE A RECONCEITOS SOBRE A RECONCEITOS SOBRE A RECONCEITOS SOBRE A REDE DE CHUVEIRO AUTOMDE DE CHUVEIRO AUTOMDE DE CHUVEIRO AUTOMDE DE CHUVEIRO AUTOMÁTICO (SPRINKLERS)ÁTICO (SPRINKLERS)ÁTICO (SPRINKLERS)ÁTICO (SPRINKLERS) ............................................................................................101010108888
1111 CCCCLASSIFICAÇÃO DOS SISLASSIFICAÇÃO DOS SISLASSIFICAÇÃO DOS SISLASSIFICAÇÃO DOS SISTEMASTEMASTEMASTEMAS ....................................................................................................................................................................................................................................................................................................................................................................................................................................................108108108108

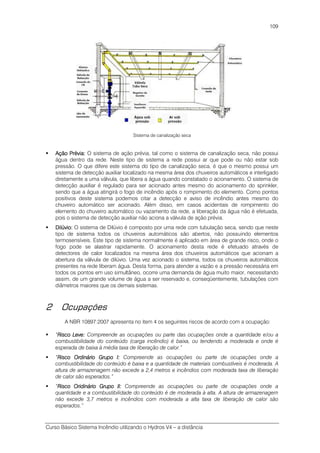

2222 OOOOCUPAÇÕESCUPAÇÕESCUPAÇÕESCUPAÇÕES 109109109109
3333 CCCCOMPONENTES E MATERIAOMPONENTES E MATERIAOMPONENTES E MATERIAOMPONENTES E MATERIAISISISIS ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................111111111111

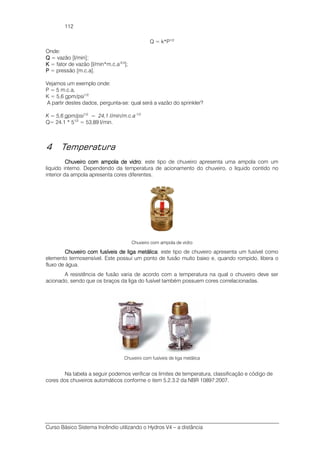

4444 TTTTEMPERATURAEMPERATURAEMPERATURAEMPERATURA 112112112112

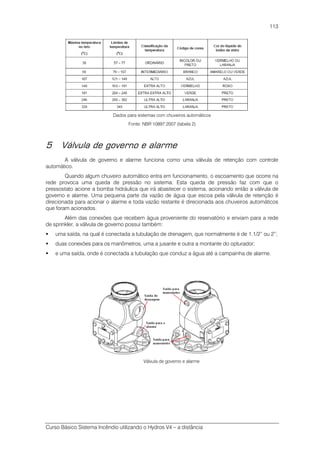

5555 VVVVÁLVULA DE GOVERNO EÁLVULA DE GOVERNO EÁLVULA DE GOVERNO EÁLVULA DE GOVERNO E ALARMEALARMEALARMEALARME............................................................................................................................................................................................................................................................................................................................................................................................................................................113113113113
5.1 Controle máximo por válvula de alarme .................................................................................... 114
6666 CCCCONEXÕES DE ENSAIOONEXÕES DE ENSAIOONEXÕES DE ENSAIOONEXÕES DE ENSAIO ((((DRENOS DE FIM DE LINDRENOS DE FIM DE LINDRENOS DE FIM DE LINDRENOS DE FIM DE LINHAHAHAHA))))............................................................................................................................................................................................................................................................................................................................................115115115115
7777 ÁÁÁÁREA DE COBERTURA E EREA DE COBERTURA E EREA DE COBERTURA E EREA DE COBERTURA E ESPAÇAMENTO POR CHUVESPAÇAMENTO POR CHUVESPAÇAMENTO POR CHUVESPAÇAMENTO POR CHUVEIRO EM PÉ E PENDENTEIRO EM PÉ E PENDENTEIRO EM PÉ E PENDENTEIRO EM PÉ E PENDENTES DE COBERTURA PADRÃS DE COBERTURA PADRÃS DE COBERTURA PADRÃS DE COBERTURA PADRÃOOOO........................................................116116116116
7.1 Distâncias mínimas entre chuveiros e entre chuveiro e parede................................................ 116
8888 DDDDETERMINAÇÃO DA ÁREAETERMINAÇÃO DA ÁREAETERMINAÇÃO DA ÁREAETERMINAÇÃO DA ÁREA DE COBERTURA POR CHUDE COBERTURA POR CHUDE COBERTURA POR CHUDE COBERTURA POR CHUVEIRO AUTOMÁTICOVEIRO AUTOMÁTICOVEIRO AUTOMÁTICOVEIRO AUTOMÁTICO............................................................................................................................................................................................................................117117117117

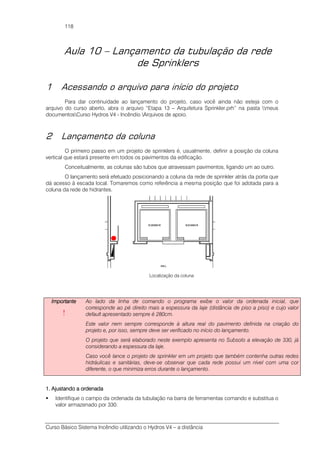

AULA 10AULA 10AULA 10AULA 10 –––– LANÇAMENTO DA TUBULALANÇAMENTO DA TUBULALANÇAMENTO DA TUBULALANÇAMENTO DA TUBULAÇÃO DA REDE DE SPRINÇÃO DA REDE DE SPRINÇÃO DA REDE DE SPRINÇÃO DA REDE DE SPRINKLERSKLERSKLERSKLERS ....................................................................................................................................................................................118118118118
1111 AAAACESSANDO O ACESSANDO O ACESSANDO O ACESSANDO O ARQUIVO PARA INÍCIO DRQUIVO PARA INÍCIO DRQUIVO PARA INÍCIO DRQUIVO PARA INÍCIO DO PROJETOO PROJETOO PROJETOO PROJETO ............................................................................................................................................................................................................................................................................................................................................118118118118
2222 LLLLANÇAMENTO DA COLUNAANÇAMENTO DA COLUNAANÇAMENTO DA COLUNAANÇAMENTO DA COLUNA ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................118118118118
2.1 Lançando a coluna da rede de Sprinkler................................................................................... 119
3333 LLLLANÇAMENTO DA TUBULAÇANÇAMENTO DA TUBULAÇANÇAMENTO DA TUBULAÇANÇAMENTO DA TUBULAÇÃO ENTRE O RESERVATÓÃO ENTRE O RESERVATÓÃO ENTRE O RESERVATÓÃO ENTRE O RESERVATÓRIO INFERIOR ERIO INFERIOR ERIO INFERIOR ERIO INFERIOR E A COLUNAA COLUNAA COLUNAA COLUNA........................................................................................................................................................................................119119119119
3.1 Lançando a tubulação dentro do detalhe isométrico................................................................ 119
3.2 Invertendo o sentido da tubulação ............................................................................................ 122
4444 LLLLANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃO DEDEDEDE SSSSPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTOOOO SSSSUBSUBSUBSUBSOLOOLOOLOOLO................................................................................................................................................................................................................................................123123123123
4.1 Configurações de dimensionamento para Sprinklers............................................................... 123

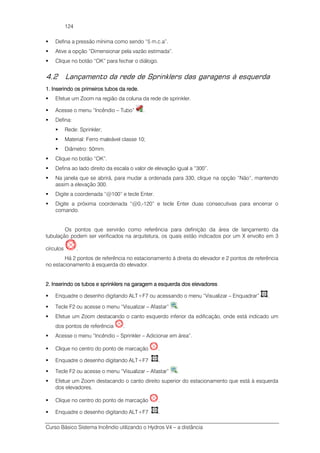

4.2 Lançamento da rede de Sprinklers das garagens à esquerda................................................. 124

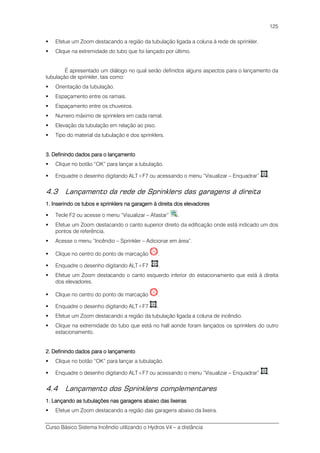

4.3 Lançamento da rede de Sprinklers das garagens à direita ...................................................... 125
4.4 Lançamento dos Sprinklers complementares........................................................................... 125
5555 LLLLANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃO DEDEDEDE SSSSPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTOOOO TTTTÉRREOÉRREOÉRREOÉRREO ........................................................................................................................................................................................................................................................127127127127
5.1 Copiando e ajustando as arquiteturas....................................................................................... 127
5.2 Ajustando a tubulação ............................................................................................................... 128
6666 LLLLANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃOANÇANDO A TUBULAÇÃO DEDEDEDE SSSSPRINKLER NOS PAVIMENPRINKLER NOS PAVIMENPRINKLER NOS PAVIMENPRINKLER NOS PAVIMENTOSTOSTOSTOS TTTTIPOSIPOSIPOSIPOS........................................................................................................................................................................................................................................................129129129129
6.1 Copiando e ajustando os croquis.............................................................................................. 129
6.2 Corrigindo o lançamento da coluna .......................................................................................... 130
7777 CCCCORRIGINDO A TUBULAÇÃORRIGINDO A TUBULAÇÃORRIGINDO A TUBULAÇÃORRIGINDO A TUBULAÇÃO DEO DEO DEO DE SSSSPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTPRINKLER NO PAVIMENTOOOO TTTTÉRREOÉRREOÉRREOÉRREO................................................................................................................................................................................................................................................131131131131
AULA 11AULA 11AULA 11AULA 11 –––– DIMENSIONANDO A REDEDIMENSIONANDO A REDEDIMENSIONANDO A REDEDIMENSIONANDO A REDE DE SPRINKLERDE SPRINKLERDE SPRINKLERDE SPRINKLER................................................................................................................................................................................................................................................................................................132132132132
1111 CCCCORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇÕES NO PAVIMENTOÕES NO PAVIMENTOÕES NO PAVIMENTOÕES NO PAVIMENTO TTTTIPOIPOIPOIPO 3333 ............................................................................................................................................................................................................................................................................................................................132132132132

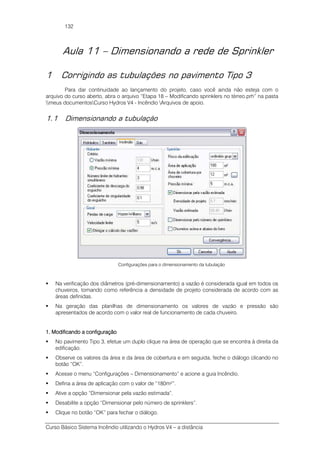

1.1 Dimensionando a tubulação ...................................................................................................... 132
1.2 Definindo as peças pendentes .................................................................................................. 133
1.3 Cadastrando as peças pendentes ............................................................................................ 133
1.4 Apagando a área de operação desnecessária ......................................................................... 136
2.3 Apagando as áreas de operação desnecessárias no pavimento Tipo 2................................. 137

7
3.3 Apagando as áreas de operação desnecessárias no pavimento Tipo 1................................. 138
4444 CCCCORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇÕES NO PAVIMEÕES NO PAVIMEÕES NO PAVIMEÕES NO PAVIMENTONTONTONTO TTTTÉRREOÉRREOÉRREOÉRREO ....................................................................................................................................................................................................................................................................................................................138138138138
4.3 Apagando as áreas de operação desnecessárias no pavimento Térreo................................. 139
5555 CCCCORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇORRIGINDO AS TUBULAÇÕES NO PAVIMENTOÕES NO PAVIMENTOÕES NO PAVIMENTOÕES NO PAVIMENTO SSSSUBSOLOUBSOLOUBSOLOUBSOLO............................................................................................................................................................................................................................................................................................................139139139139

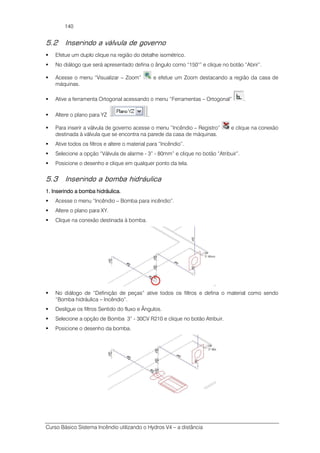

5.2 Inserindo a válvula de governo .................................................................................................. 140
5.3 Inserindo a bomba hidráulica .................................................................................................... 140
5.5 Apagando as áreas de operação desnecessárias no pavimento Subsolo.............................. 142
AULA 12AULA 12AULA 12AULA 12 –––– VERIFICAÇÕES FINAISVERIFICAÇÕES FINAISVERIFICAÇÕES FINAISVERIFICAÇÕES FINAIS DE PRODE PRODE PRODE PROJETOJETOJETOJETO ....................................................................................................................................................................................................................................................................................................................................143143143143

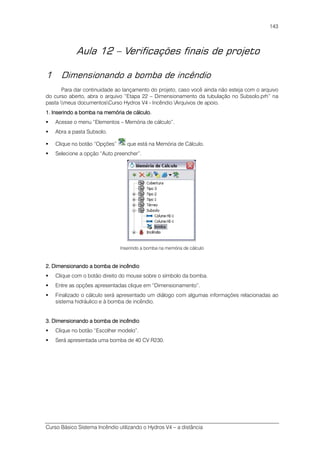

1111 DDDDIMENSIONANDO A BOMBAIMENSIONANDO A BOMBAIMENSIONANDO A BOMBAIMENSIONANDO A BOMBA DE INCÊNDIODE INCÊNDIODE INCÊNDIODE INCÊNDIO ................................................................................................................................................................................................................................................................................................................................................................................................143143143143

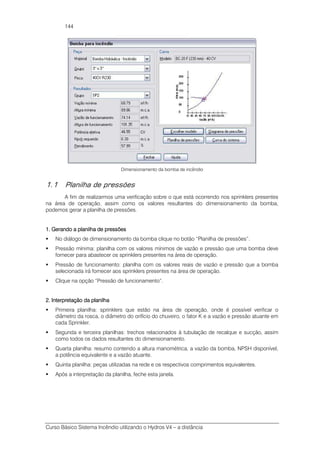

1.1 Planilha de pressões .................................................................................................................. 144
1.2 Diagrama de pressões............................................................................................................... 145

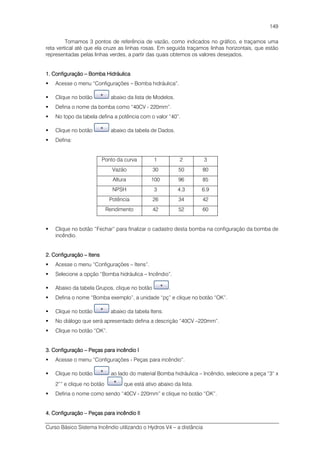

1.3 Curvas do sistema...................................................................................................................... 145

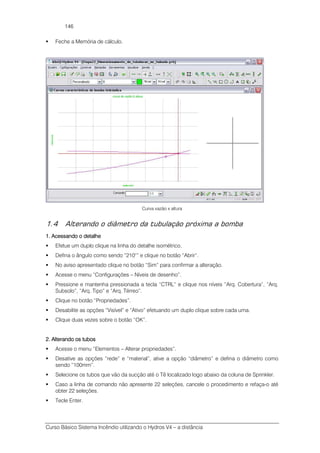

1.4 Alterando o diâmetro da tubulação próxima a bomba.............................................................. 146
1.5 Planilha de pressões após a alteração da tubulação ............................................................... 147
2222 CCCCADASTRANDO UMA NOVAADASTRANDO UMA NOVAADASTRANDO UMA NOVAADASTRANDO UMA NOVA BOMBABOMBABOMBABOMBA ....................................................................................................................................................................................................................................................................................................................................................................................................................................148148148148
2.1 Verificando os resultados da bomba cadastrada ..................................................................... 150
3333 DDDDIMENSIONAMENTO DO REIMENSIONAMENTO DO REIMENSIONAMENTO DO REIMENSIONAMENTO DO RESERVATÓRIO DA REDE DSERVATÓRIO DA REDE DSERVATÓRIO DA REDE DSERVATÓRIO DA REDE DE SPRINKLERE SPRINKLERE SPRINKLERE SPRINKLER....................................................................................................................................................................................................................................................................151151151151
4444 GGGGERAÇÃO DE DESENHOS CERAÇÃO DE DESENHOS CERAÇÃO DE DESENHOS CERAÇÃO DE DESENHOS COMPLEMENTARESOMPLEMENTARESOMPLEMENTARESOMPLEMENTARES............................................................................................................................................................................................................................................................................................................................................................................151151151151
4.1 Esquema isométrico de incêndio .............................................................................................. 151
4.2 Visualização tridimensional ........................................................................................................ 152
4.3 Lista de materiais ....................................................................................................................... 153
4.4 Gerando as pranchas................................................................................................................. 153

8

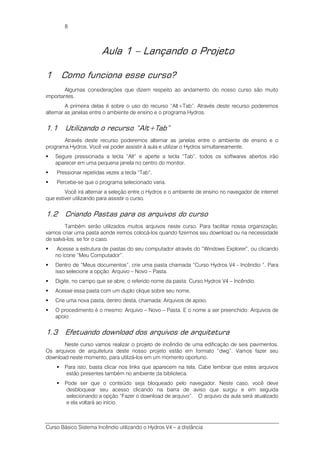

Aula 1 – Lançando o Projeto
1 Como funciona esse curso?
Algumas considerações que dizem respeito ao andamento do nosso curso são muito
importantes.
A primeira delas é sobre o uso do recurso “Alt+Tab”. Através deste recurso poderemos
alternar as janelas entre o ambiente de ensino e o programa Hydros.
1.1 Utilizando o recurso “Alt+Tab”
Através deste recurso poderemos alternar as janelas entre o ambiente de ensino e o
programa Hydros. Você vai poder assistir à aula e utilizar o Hydros simultaneamente.
Segure pressionada a tecla “Alt” e aperte a tecla “Tab”, todos os softwares abertos irão
aparecer em uma pequena janela no centro do monitor.
Pressionar repetidas vezes a tecla “Tab”.
Percebe-se que o programa selecionado varia.
Você irá alternar a seleção entre o Hydros e o ambiente de ensino no navegador de internet
que estiver utilizando para assistir o curso.
1.2 Criando Pastas para os arquivos do curso
Também serão utilizados muitos arquivos neste curso. Para facilitar nossa organização,
vamos criar uma pasta aonde iremos colocá-los quando fizermos seu download ou na necessidade
de salvá-los, se for o caso.
Acesse a estrutura de pastas do seu computador através do “Windows Explorer”, ou clicando
no ícone “Meu Computador”.
Dentro de “Meus documentos”, crie uma pasta chamada “Curso Hydros V4 - Incêndio ”. Para
isso selecione a opção: Arquivo – Novo – Pasta.
Digite, no campo que se abre, o referido nome da pasta: Curso Hydros V4 – Incêndio.
Acesse essa pasta com um duplo clique sobre seu nome.
Crie uma nova pasta, dentro desta, chamada: Arquivos de apoio.
O procedimento é o mesmo: Arquivo – Novo – Pasta. E o nome a ser preenchido: Arquivos de
apoio
1.3 Efetuando download dos arquivos de arquitetura
Neste curso vamos realizar o projeto de incêndio de uma edificação de seis pavimentos.
Os arquivos de arquitetura deste nosso projeto estão em formato “dwg”. Vamos fazer seu
download neste momento, para utilizá-los em um momento oportuno.
Para isto, basta clicar nos links que aparecem na tela. Cabe lembrar que estes arquivos
estão presentes também no ambiente da biblioteca.
Pode ser que o conteúdo seja bloqueado pelo navegador. Neste caso, você deve
desbloquear seu acesso clicando na barra de aviso que surgiu e em seguida
selecionando a opção “Fazer o download de arquivo”. O arquivo da aula será atualizado
e ela voltará ao início.

9

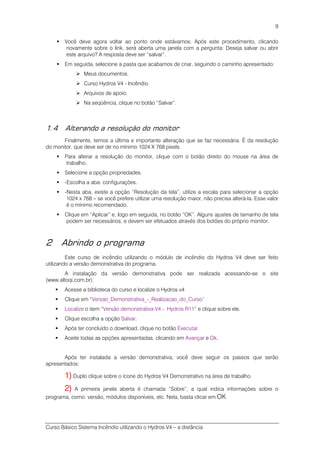

Você deve agora voltar ao ponto onde estávamos. Após este procedimento, clicando
novamente sobre o link, será aberta uma janela com a pergunta: Deseja salvar ou abrir
este arquivo? A resposta deve ser “salvar”.
Em seguida, selecione a pasta que acabamos de criar, seguindo o caminho apresentado:
Meus documentos.
Curso Hydros V4 - Incêndio.
Arquivos de apoio.
Na seqüência, clique no botão “Salvar”.
1.4 Alterando a resolução do monitor
Finalmente, temos a última e importante alteração que se faz necessária. É da resolução
do monitor, que deve ser de no mínimo 1024 X 768 pixels.
Para alterar a resolução do monitor, clique com o botão direito do mouse na área de
trabalho.
Selecione a opção propriedades.
-Escolha a aba: configurações.
-Nesta aba, existe a opção “Resolução da tela”, utilize a escala para selecionar a opção
1024 x 768 – se você prefere utilizar uma resolução maior, não precisa alterá-la. Esse valor
é o mínimo recomendado.
Clique em “Aplicar” e, logo em seguida, no botão “OK”. Alguns ajustes de tamanho de tela
podem ser necessários, e devem ser efetuados através dos botões do próprio monitor.
2 Abrindo o programa
Este curso de incêndio utilizando o módulo de incêndio do Hydros V4 deve ser feito
utilizando a versão demonstrativa do programa.
A instalação da versão demonstrativa pode ser realizada acessando-se o site
(www.altoqi.com.br).
Acesse a biblioteca do curso e localize o Hydros v4
Clique em “Versao_Demonstrativa_-_Realizacao_do_Curso”
Localize o item “Versão demonstrativa V4 - Hydros R11” e clique sobre ele.
Clique escolha a opção Salvar.
Após ter concluído o download, clique no botão Executar.
Aceite todas as opções apresentadas, clicando em Avançar e Ok.
Após ter instalada a versão demonstrativa, você deve seguir os passos que serão
apresentados:
1)1)1)1) Duplo clique sobre o ícone do Hydros V4 Demonstrativo na área de trabalho.
2)2)2)2) A primeira janela aberta é chamada “Sobre”, a qual indica informações sobre o
programa, como: versão, módulos disponíveis, etc. Nela, basta clicar em OK

10
Versão Demonstrativa
3)3)3)3) No diálogo, pode-se optar por “criar um novo projeto”, clicando em seguida no botão
OK.
Iniciando um novo projeto
PARA SABER MAIS:
As informações referentes ao programa podem ser acessadas sempre que necessário através do
menu “Interrogação” – opção “Sobre”.
3 Lançando um projeto novo
Objetivo:
Criar o projeto que será utilizado durante o curso e todos os outros projetos que você irá
fazer.
Será desenvolvido o projeto de instalações de incêndio de uma edificação de seis
pavimentos, sendo um pavimento subsolo, um pavimento térreo, três pavimentos tipos e um
pavimento cobertura. Entre os pavimentos, há uma altura de 3,30m.

11

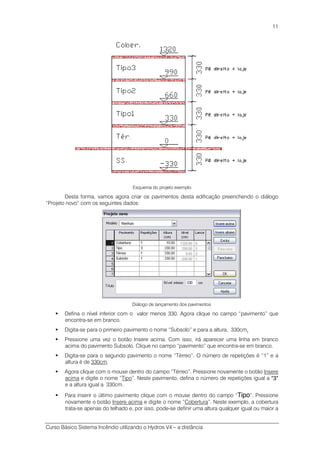

Esquema do projeto exemplo
Desta forma, vamos agora criar os pavimentos desta edificação preenchendo o diálogo
“Projeto novo” com os seguintes dados:
Diálogo de lançamento dos pavimentos
Defina o nível inferior com o valor menos 330. Agora clique no campo “pavimento” que
encontra-se em branco.
Digita-se para o primeiro pavimento o nome “Subsolo” e para a altura, 330cm.
Pressione uma vez o botão Insere acima. Com isso, irá aparecer uma linha em branco
acima do pavimento Subsolo. Clique no campo “pavimento” que encontra-se em branco.
Digita-se para o segundo pavimento o nome “Térreo”. O número de repetições é “1” e a
altura é de 330cm.
Agora clique com o mouse dentro do campo “Térreo”. Pressione novamente o botão Insere
acima e digite o nome “Tipo”. Neste pavimento, defina o número de repetições igual a “3”“3”“3”“3”
e a altura igual a 330cm.
Para inserir o último pavimento clique com o mouse dentro do campo “TipoTipoTipoTipo”. Pressione
novamente o botão Insere acima e digite o nome “Cobertura”. Neste exemplo, a cobertura
trata-se apenas do telhado e, por isso, pode-se definir uma altura qualquer igual ou maior a

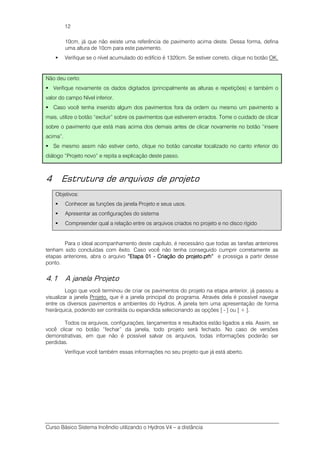

12
10cm, já que não existe uma referência de pavimento acima deste. Dessa forma, defina
uma altura de 10cm para este pavimento.
Verifique se o nível acumulado do edifício é 1320cm. Se estiver correto, clique no botão OK.
Não deu certo:
Verifique novamente os dados digitados (principalmente as alturas e repetições) e também o
valor do campo Nível inferior.
Caso você tenha inserido algum dos pavimentos fora da ordem ou mesmo um pavimento a
mais, utilize o botão “excluir” sobre os pavimentos que estiverem errados. Tome o cuidado de clicar
sobre o pavimento que está mais acima dos demais antes de clicar novamente no botão “insere
acima”.
Se mesmo assim não estiver certo, clique no botão cancelar localizado no canto inferior do
diálogo “Projeto novo” e repita a explicação deste passo.
4 Estrutura de arquivos de projeto
Objetivos:
Conhecer as funções da janela Projeto e seus usos.
Apresentar as configurações do sistema
Compreender qual a relação entre os arquivos criados no projeto e no disco rígido
Para o ideal acompanhamento deste capítulo, é necessário que todas as tarefas anteriores
tenham sido concluídas com êxito. Caso você não tenha conseguido cumprir corretamente as
etapas anteriores, abra o arquivo “Etapa 01“Etapa 01“Etapa 01“Etapa 01 ---- Criação do projeto.prh”Criação do projeto.prh”Criação do projeto.prh”Criação do projeto.prh” e prossiga a partir desse
ponto.
4.1 A janela Projeto
Logo que você terminou de criar os pavimentos do projeto na etapa anterior, já passou a
visualizar a janela Projeto, que é a janela principal do programa. Através dela é possível navegar
entre os diversos pavimentos e ambientes do Hydros. A janela tem uma apresentação de forma
hierárquica, podendo ser contraída ou expandida selecionando as opções [ - ] ou [ + ].
Todos os arquivos, configurações, lançamentos e resultados estão ligados a ela. Assim, se
você clicar no botão “fechar” da janela, todo projeto será fechado. No caso de versões
demonstrativas, em que não é possível salvar os arquivos, todas informações poderão ser
perdidas.
Verifique você também essas informações no seu projeto que já está aberto.

13

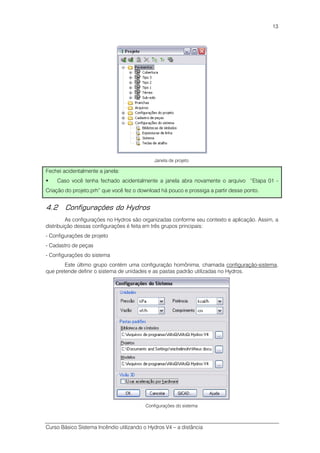

Janela de projeto
Fechei acidentalmente a janela:
Caso você tenha fechado acidentalmente a janela abra novamente o arquivo “Etapa 01 -
Criação do projeto.prh” que você fez o download há pouco e prossiga a partir desse ponto.
4.2 Configurações do Hydros
As configurações no Hydros são organizadas conforme seu contexto e aplicação. Assim, a
distribuição dessas configurações é feita em três grupos principais:
- Configurações de projeto
- Cadastro de peças
- Configurações do sistema
Este último grupo contém uma configuração homônima, chamada configuração-sistema,
que pretende definir o sistema de unidades e as pastas padrão utilizadas no Hydros.
Configurações do sistema

14

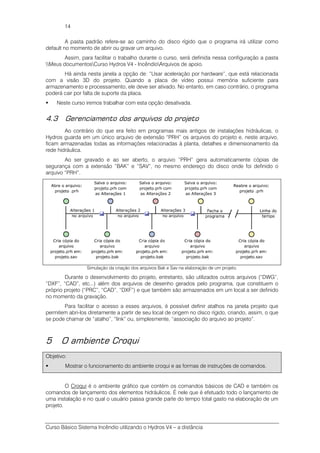

A pasta padrão refere-se ao caminho do disco rígido que o programa irá utilizar como
default no momento de abrir ou gravar um arquivo.
Assim, para facilitar o trabalho durante o curso, será definida nessa configuração a pasta
Meus documentosCurso Hydros V4 - IncêndioArquivos de apoio.
Há ainda nesta janela a opção de: “Usar aceleração por hardware”, que está relacionada
com a visão 3D do projeto. Quando a placa de vídeo possui memória suficiente para
armazenamento e processamento, ele deve ser ativado. No entanto, em caso contrário, o programa
poderá cair por falta de suporte da placa.
Neste curso iremos trabalhar com esta opção desativada.
4.3 Gerenciamento dos arquivos do projeto
Ao contrário do que era feito em programas mais antigos de instalações hidráulicas, o
Hydros guarda em um único arquivo de extensão “PRH” os arquivos do projeto e, neste arquivo,
ficam armazenadas todas as informações relacionadas à planta, detalhes e dimensionamento da
rede hidráulica.
Ao ser gravado e ao ser aberto, o arquivo “PRH” gera automaticamente cópias de
segurança com a extensão ”BAK” e “SAV”, no mesmo endereço do disco onde foi definido o
arquivo “PRH”.
Simulação da criação dos arquivos Bak e Sav na elaboração de um projeto.
Durante o desenvolvimento do projeto, entretanto, são utilizados outros arquivos (“DWG”,
“DXF”, “CAD”, etc...) além dos arquivos de desenho gerados pelo programa, que constituem o
próprio projeto (“PRC”, “CAD”, “DXF”) e que também são armazenados em um local a ser definido
no momento da gravação.
Para facilitar o acesso a esses arquivos, é possível definir atalhos na janela projeto que
permitem abri-los diretamente a partir de seu local de origem no disco rígido, criando, assim, o que
se pode chamar de “atalho”, “link” ou, simplesmente, “associação do arquivo ao projeto”.
5 O ambiente Croqui
Objetivo:
Mostrar o funcionamento do ambiente croqui e as formas de instruções de comandos.
O Croqui é o ambiente gráfico que contém os comandos básicos de CAD e também os
comandos de lançamento dos elementos hidráulicos. É nele que é efetuado todo o lançamento de
uma instalação e no qual o usuário passa grande parte do tempo total gasto na elaboração de um
projeto.

15

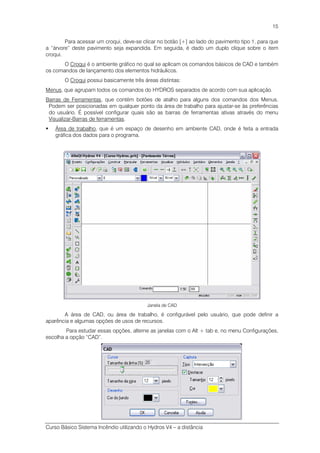

Para acessar um croqui, deve-se clicar no botão [+] ao lado do pavimento tipo 1, para que
a “árvore” deste pavimento seja expandida. Em seguida, é dado um duplo clique sobre o item
croqui.
O Croqui é o ambiente gráfico no qual se aplicam os comandos básicos de CAD e também
os comandos de lançamento dos elementos hidráulicos.
O Croqui possui basicamente três áreas distintas:
Menus, que agrupam todos os comandos do HYDROS separados de acordo com sua aplicação.
Barras de Ferramentas, que contém botões de atalho para alguns dos comandos dos Menus.
Podem ser posicionadas em qualquer ponto da área de trabalho para ajustar-se às preferências
do usuário. É possível configurar quais são as barras de ferramentas ativas através do menu
Visualizar-Barras de ferramentas.
Área de trabalho, que é um espaço de desenho em ambiente CAD, onde é feita a entrada
gráfica dos dados para o programa.
Janela de CAD
A área de CAD, ou área de trabalho, é configurável pelo usuário, que pode definir a
aparência e algumas opções de usos de recursos.
Para estudar essas opções, alterne as janelas com o Alt + tab e, no menu Configurações,
escolha a opção “CAD”.

16
Configurações de CAD
Neste diálogo, é possível definir um conjunto de configurações que representam a
preferência do usuário no que diz respeito à visualização e manipulação da área de trabalho. São
elas:
Fonte Padrão: é a fonte a ser utilizada em todo o projeto, definida como nos padrões usuais do
windows.
Cursor: podem ser definidos os tamanhos da mira e das linhas guia do cursor. O tamanho da
mira define o tamanho da área de CAD que o programa pode capturar numa determinada
seleção. Recomenda-se que o tamanho da mira fique entre 8 e 16 pixels, sendo 12 pixels o
tamanho usual. Já o tamanho da linha corresponde à fração do centro da mira em relação ao
centro da tela. Trata-se de uma preferência de cada usuário.
Captura: A configuração de captura permite definir para cada tipo de captura se vai haver
destaque e qual será a cor e tamanho do marcador. Nesse curso não há necessidade de
alterações nos valores default.
Cor do fundo: a cor do fundo do croqui é personalizada pelo usuário de acordo com suas
preferências. Recomendamos que neste curso seja mantida a cor preta para facilitar a
visualização dos arquivos do curso.
5.1 Como executar comandos no Hydros
Os comandos disponíveis no HYDROS podem ser executados de cinco maneiras:
Menus principais – Os Menus principais ficam localizados na parte superior da janela do
aplicativo, variando de acordo com a janela corrente. Para construir a primeira linha, vá até
o menu “construir” e selecione o comando “linha”. Clique no primeiro ponto (em qualquer
lugar da tela) e no segundo ponto (também em qualquer lugar da tela). Para encerrar o
comando aperte “enter” no teclado.
Botões de atalho – Os Botões de atalho para os principais comandos são agrupados em
barras de ferramentas, dispostas na área de trabalho de acordo com as preferências do
usuário.
O botão linha é representado da forma indicada em destaque. Então, para construir uma
linha, clique sobre o botão de atalho para executar o comando. Em seguida, clique no primeiro
ponto (em qualquer lugar da tela) e no segundo ponto (também em qualquer lugar da tela). Para
encerrar o comando aperte “enter” no teclado.
Teclas de atalho - Podemos definir para cada comando do HYDROS uma combinação de
teclas de atalho conforme nos parecer mais conveniente Para isso, acesse o menu
Configurações-Teclas de atalho. No diálogo deve-se escolher a categoria “construir” e
selecionar o comando “linha”. O próximo passo é definir as propriedades do comando, ou
seja, pode-se associar uma combinação de teclas ou um pequeno conjunto de letras. O
ideal é associar aos comandos mais utilizados apenas uma letra. Assim, para o comando
“linha”, por exemplo, pode-se definir a letra “L”. Esse procedimento pode ser estendido
para todos ou somente aos principais comandos do programa.
Uma vez definida a tecla de atalho para o programa, feche o diálogo. No croqui, escreva a
letra “L” na linha de comando e tecle “enter”. Repare que o programa assume o comando “linha”.
Para completar esse exercício, desenhe uma linha do mesmo modo como fizemos antes.

17

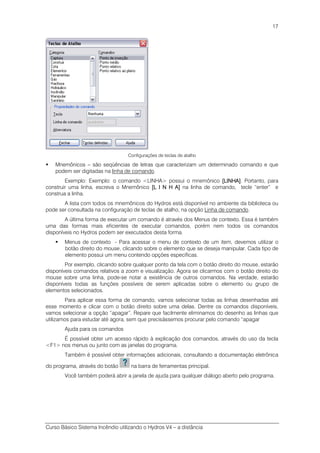

Configurações de teclas de atalho
Mnemônicos – são seqüências de letras que caracterizam um determinado comando e que
podem ser digitadas na linha de comando.
Exemplo: Exemplo: o comando <LINHA> possui o mnemônico [LINHA][LINHA][LINHA][LINHA]. Portanto, para
construir uma linha, escreva o Mnemônico [L I N H A][L I N H A][L I N H A][L I N H A] na linha de comando, tecle “enter” e
construa a linha.
A lista com todos os mnemônicos do Hydros está disponível no ambiente da biblioteca ou
pode ser consultada na configuração de teclas de atalho, na opção Linha de comando.
A última forma de executar um comando é através dos Menus de contexto. Essa é também
uma das formas mais eficientes de executar comandos, porém nem todos os comandos
disponíveis no Hydros podem ser executados desta forma.
Menus de contexto - Para acessar o menu de contexto de um item, devemos utilizar o
botão direito do mouse, clicando sobre o elemento que se deseja manipular. Cada tipo de
elemento possui um menu contendo opções específicas.
Por exemplo, clicando sobre qualquer ponto da tela com o botão direito do mouse, estarão
disponíveis comandos relativos a zoom e visualização. Agora se clicarmos com o botão direito do
mouse sobre uma linha, pode-se notar a existência de outros comandos. Na verdade, estarão
disponíveis todas as funções possíveis de serem aplicadas sobre o elemento ou grupo de
elementos selecionados.
Para aplicar essa forma de comando, vamos selecionar todas as linhas desenhadas até
esse momento e clicar com o botão direito sobre uma delas. Dentre os comandos disponíveis,
vamos selecionar a opção “apagar”. Repare que facilmente eliminamos do desenho as linhas que
utilizamos para estudar até agora, sem que precisássemos procurar pelo comando “apagar
Ajuda para os comandos
É possível obter um acesso rápido à explicação dos comandos, através do uso da tecla
<F1> nos menus ou junto com as janelas do programa.
Também é possível obter informações adicionais, consultando a documentação eletrônica
do programa, através do botão na barra de ferramentas principal.
Você também poderá abrir a janela de ajuda para qualquer diálogo aberto pelo programa.

18
6 Iniciando o trabalho
Objetivos:
Caracterizar a linha de comando e definir sua importância;
Apresentar os comandos de visualização para facilitar a manipulação dos recursos
gráficos.
6.1 A linha de comando
A linha de comando
A linha de comando é a interface de comunicação entre o software e o usuário. É através
dela que o programa solicita ao usuário as informações necessárias para a conclusão do
comando. Também na linha de comando podem ser digitados mnemônicos para acesso rápido
aos comandos.
Uma vez executado um comando, o programa descreve sua execução com a seguinte
sintaxe:
O que estiver à esquerda do hífen corresponde ao comando propriamente dito;
O que estiver à direita do hífen são os dados necessários para a conclusão do comando, ou
seja, são dados que o programa requer que sejam informados pelo usuário. Caso haja algum
valor entre parênteses, corresponde às ferramentas de captura, que serão estudadas a seguir.
ImportanteImportanteImportanteImportante
!
O trabalho utilizando o Hydros necessita que o usuário acompanhe
permanentemente a linha de comando para a execução de qualquer comando.
Procure acostumar-se a trabalhar olhando todo o tempo para a linha de comando.
Isso vai evitar que você cometa erros durante a execução do comando, o que reduz
sua produtividade no uso do programa.
6.2 Comandos de visualização
Como o ambiente de lançamento da estrutura é gráfico, precisamos fazer uso de
ferramentas de visualização que nos auxiliam a trabalhar com maior precisão e segurança, sobre
os elementos de desenho. Os comandos de visualização são “transparentes”, isto é, podem ser
acessados durante a execução de outros comandos, sem interrompê-los.
Comandos de visualização
As ferramentas de visualização mais utilizadas são:
zoom;
zoom anterior;
atualizar;
enquadrar;
afastar;
deslocamentos unidirecionais (Pan).
Os comandos de visualização são “transparentes”, isto é, podem ser acessados durante a
execução de outros comandos, sem interrompê-los.

19

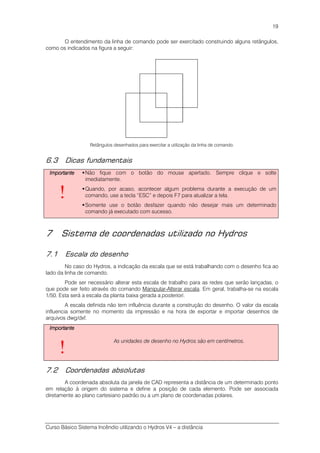

O entendimento da linha de comando pode ser exercitado construindo alguns retângulos,
como os indicados na figura a seguir:
Retângulos desenhados para exercitar a utilização da linha de comando.
6.3 Dicas fundamentais
!
Não fique com o botão do mouse apertado. Sempre clique e solte
imediatamente.
Quando, por acaso, acontecer algum problema durante a execução de um
comando, use a tecla “ESC” e depois F7 para atualizar a tela.
Somente use o botão desfazer quando não desejar mais um determinado
comando já executado com sucesso.
7 Sistema de coordenadas utilizado no Hydros
7.1 Escala do desenho
No caso do Hydros, a indicação da escala que se está trabalhando com o desenho fica ao
lado da linha de comando.
Pode ser necessário alterar esta escala de trabalho para as redes que serão lançadas, o
que pode ser feito através do comando Manipular-Alterar escala. Em geral, trabalha-se na escala
1/50. Esta será a escala da planta baixa gerada a posteriori.
A escala definida não tem influência durante a construção do desenho. O valor da escala
influencia somente no momento da impressão e na hora de exportar e importar desenhos de
arquivos dwg/dxf.
!
As unidades de desenho no Hydros são em centímetros.
7.2 Coordenadas absolutas
A coordenada absoluta da janela de CAD representa a distância de um determinado ponto
em relação à origem do sistema e define a posição de cada elemento. Pode ser associada
diretamente ao plano cartesiano padrão ou a um plano de coordenadas polares.

20
Sistema de coordenadas absolutas
Materialização da origem do sistema de coordenadas.
Ative o comando construir-linha.
Digite o primeiro ponto da reta como sendo a origem, ou seja, digite o ponto: 0,0.
Visualize o início da reta com o comando “Visualizar-Enquadrar (ALT+F7)” ou
“Deslocamentos direcionais (CRTL+setas)”.
Digite as coordenadas 50,200 e pressione “Enter”.
Não deu certo:
Qual foi seu problema?
Não consegui fazer o primeiro ponto:
Talvez você tenha esquecido de efetivar o comando “linha” ou estava com outro comando ativo.
Pressione a tecla “Esc” três vezes e atualize a tela com o comando F7.
Não consegui visualizar o ponto inicial da reta:
Provavelmente seu problema é com os comandos de zoom.
Deixe o mouse de lado, na posição que estiver. Pressione a tecla CTRL no teclado e mantendo-a
apertada, pressione as setas direcionais. Você vai perceber um deslocamento de posição da tela.
Siga a reta, até o ponto onde está a origem, você vai encontrá-la!
Se isso não funcionou, pressione três a cinco vezes o botão F2 para afastar o desenho e veja,
através do movimento do mouse onde está a origem indicada pela variação dos valores das
coordenadas.
Não consegui fazer o segundo ponto:
O segundo ponto é feito apenas digitando 50,200 na linha de comando. Porém você pode ter
digitado “ponto” ao invés de “vírgula”. Então, se você desenhou uma linha errada apague-a
clicando com o botão direito do mouse sobre ela e selecionando o comando apagar. Se não existe
nenhuma linha, pressione a tecla “Esc” três vezes e atualize a tela com o comando F7 e tente fazer
novamente a linha.
7.3 Coordenadas relativas
As coordenadas relativas são um estado no qual se cria um sistema temporário de eixos
cartesianos, somente durante a execução de um comando. São constituídas a partir da definição
de um ponto de referência, possível através da introdução da função @ antes das coordenadas.
Estas coordenadas podem ser polares ou cartesianas.

21
Sistema de coordenadas relativas
Como exemplo de aplicação para as coordenadas relativas será de construído um
quadrado de lado igual a 200cm, distante da origem em 300cm, a partir de quatro segmentos de
reta, utilizando as coordenadas relativas cartesianas e polares.
Ativar o comando construir-linha.
Definir o primeiro ponto através da coordenada global 300,0.
Definir o segundo ponto por coordenadas relativas cartesianas, informando @0,200.
Definir o terceiro ponto da mesma forma, com as coordenadas relativas @200,0.
Definir o quarto vértice a partir da coordena relativa polar @200<270.
Fechar o retângulo com a coordenada @200<180.
Não deu certo
Você teve algum destes problemas?
Alguma reta não saiu horizontal ou vertical
Pode ser que, em algum dos passos listados não tenha sido digitado o @ antes da coordenada.
Pressione o botão “Desfazer” tantas vezes quanto for necessário para desfazer até a reta que não
está na horizontal ou vertical.
Execute novamente o comando “linha”.
Clique sobre a última extremidade que você construiu.
Repita os demais passos que estão faltando.
Encerrei o comando sem querer:
Você deve ter pressionado o comando “Enter” ou o botão direito do mouse além do necessário.
Execute novamente o comando “linha”.
Clique sobre a última extremidade que você construiu.
Repita os demais passos que estão faltando.
Se você não conseguir, apague essas linhas e reinicie esse tópico.

22
Aula 2 – Ferramentas de captura
1 Precisão de desenhos
Objetivos:
Capacitar plenamente o usuário no entendimento das funções de captura, diferenciando as
capturas de ponto das ferramentas de captura.
Uma das características do sistema CAD é a possibilidade de construção de elementos
com bastante precisão, devido ao fato de que os elementos são construídos com base em
coordenadas cartesianas e não em precisão visual.
O Hydros possui um conjunto de funções de captura, formado por sete botões divididos
em dois grupos: captura de pontos e ferramentas de captura.
Diferenças entre as capturas de pontos e ferramentas de captura
1.1.1.1. Para iniciar o traPara iniciar o traPara iniciar o traPara iniciar o trabalho:balho:balho:balho:
Execute o Hydros V4 na área de trabalho.
Abra o arquivo “EtapaEtapaEtapaEtapa 01010101 ---- Criação do projeto.prhCriação do projeto.prhCriação do projeto.prhCriação do projeto.prh”””” que você fez o download para a pasta
padrão Meus documentosCurso Hydros V4 - IncêndioArquivos de apoio.
Selecione o croqui do pavimento “Térreo” e dê dois cliques de mouse sobre ele.
2 Captura de Pontos
Os comandos de captura de pontos selecionam pontos pertencentes ao elemento
selecionado. Sua característica é de que sempre um dos quatro comandos estará acionado.
As quatro capturas de ponto podem ser: ponto notável, ponto no elemento, intersecção e
perpendicular.
2.1 Ponto notável
É o tipo de captura que seleciona as extremidades e o ponto intermediário de um
elemento. O funcionamento desta captura segue os seguintes preceitos:
O programa verifica quais os elementos contidos na região da “mira” quando ocorre a seleção;
Com base nos elementos contidos na mira, é adotado o ponto notável mais próximo da
posição da “mira”. Nesse caso, o ponto é destacado através de um pequeno retângulo sobre o
ponto capturado;
Caso nenhum elemento esteja na região do cursor, o próprio ponto é utilizado. Nesse caso,
nenhum elemento será destacado.

23
Captura ponto notável
!
Ao tentar capturar um ponto notável evite clicar exatamente sobre o ponto no
qual vai ser efetuada a captura. Posicione o mouse um pouco antes ou depois
e veja a marca da captura do ponto notável. Este procedimento impede uma
série de erros sistemáticos.
1.1.1.1. Desenhar a primeira linhaDesenhar a primeira linhaDesenhar a primeira linhaDesenhar a primeira linha
Habilitar captura “Ponto Notável”.
Executar o comando “Construir- Linha”.
Construir uma reta inclinada.
2.2.2.2. Desenhar primeiramente um triDesenhar primeiramente um triDesenhar primeiramente um triDesenhar primeiramente um triângulo qualquerângulo qualquerângulo qualquerângulo qualquer
Tecle “Enter” para iniciar novamente o comando “Linha”.
Clique na extremidade superior da linha quando aparecer a marca da captura.
Defina o segundo ponto numa posição à direita e abaixo do primeiro ponto.
Clique próximo à extremidade da primeira linha criada, quando aparecer a marca da captura.
3.3.3.3. DetermiDetermiDetermiDeterminar uma mediana deste triângulonar uma mediana deste triângulonar uma mediana deste triângulonar uma mediana deste triângulo
Tecle “Enter” para iniciar novamente o comando “Linha”.
Capturar um vértice inferior do triângulo e ligá-lo ao ponto médio da reta oposta.
Pressione “Enter” para encerrar o comando.
Exemplo de aplicação da captura ponto notável
2.2 Intersecção
O tipo de captura intersecção é o mais completo de todos, englobando o funcionamento
da captura notável com algumas alterações. O funcionamento da captura é o seguinte:
O programa verifica quais os elementos contidos na região da “mira” quando ocorre a seleção.

24
Com base nos elementos selecionados, é verificado se existe alguma intersecção entre
elementos na região do cursor. Caso exista, a intersecção tem preferência de seleção sobre os
pontos notáveis, e é destacada com uma cruz.
Caso não haja nenhuma intersecção na região do cursor, o programa escolhe o ponto notável
mais próximo da mira, destacado com um pequeno retângulo.
Caso nenhum elemento esteja na região do cursor, o próprio ponto é utilizado. Neste caso,
nenhum elemento será destacado.
Captura intersecção
!
Ao tentar capturar um ponto notável com a captura intersecção evite clicar
exatamente sobre o ponto no qual vai ser efetuada a captura. Posicione o
mouse um pouco antes ou depois e veja a marca da captura no ponto notável
ou na intersecção.
1. Construindo outra Mediana1. Construindo outra Mediana1. Construindo outra Mediana1. Construindo outra Mediana
Certifique-se de que a ferramenta de captura “Intersecção” está ativada.
Execute o comando “Construir-Linha” e clique sobre a extremidade de um dos vértices do
triângulo.
Posicione a mira sobre a face oposta ao vértice inicial e clique sobre seu ponto médio.
2. Construindo o Baricentro2. Construindo o Baricentro2. Construindo o Baricentro2. Construindo o Baricentro
Tecle “Enter” para ativar novamente o comando “linha”.
Posicione a mira sobre a interseção e, no momento que a captura estiver acesa, clique sobre
esse ponto e inicie a reta.
Clique sobre o vértice extremo, indicado pela captura de extremidade.
Tecle “Enter” para encerrar o comando e “F7” para atualizar o desenho.
Exemplo de aplicação da captura intersecção
2.3 Ponto no elemento (ponto qualquer)
O tipo de captura “no elemento” (ou “mais próximo") é bastante diferente dos demais e
usado apenas em situações muito específicas, pois captura um ponto qualquer no elemento, que
não será nenhuma das suas extremidades. Dessa forma, o ponto resultante dependerá da posição
do cursor, tornando seu uso basicamente visual.

25
O funcionamento da captura é o seguinte:
Após selecionado o elemento, o programa verifica todos os elementos contidos na região da
“mira”.
Com base nos elementos selecionados, é destacado o elemento mais próximo da posição do
cursor. A projeção do ponto do cursor no elemento definirá o ponto resultante, que será o
ponto da linha mais próximo ao centro da mira (perpendicular), que é destacado com um
círculo.
Captura ponto no elemento
A captura ponto no elemento tem uso bastante restrito e, por suas características é
bastante perigosa. Sempre que você precisar dela, lembre-se de desligá-la logo após
seu uso trocando-a por outra captura.
1.1.1.1. Construindo uma linha em posição qualquer no elementoConstruindo uma linha em posição qualquer no elementoConstruindo uma linha em posição qualquer no elementoConstruindo uma linha em posição qualquer no elemento
Utilizando a mesma figura que vem sendo construída, ativar a captura “ponto no elemento”.
Executar o comando “Construir-Linha”.
Como primeiro ponto, escolher um ponto qualquer no Croqui, fora da figura.
Segundo ponto da reta será um ponto qualquer no lado do triângulo.
Exemplo de aplicação da captura ponto no elemento
2.4 Perpendicular
Este tipo de captura se aplica quando se deseja construir um elemento perpendicular a
outro existente.
A seqüência que pode ser adotada é a seguinte:
Ativar a captura perpendicular.
Clicar sobre um ponto qualquer da linha destino. O programa verificará todos os elementos
contidos na região da “mira”.
O ponto resultante será a projeção (perpendicular) do ponto inicial sobre a linha encontrada.
Caso nenhum elemento esteja na região do cursor, o próprio ponto é utilizado.
Para a definição do ponto inicial de linhas e similares, ou para a inserção de elementos
pontuais, a captura perpendicular comporta-se como se fosse a captura ponto notável.

26
Captura perpendicular
Ao tentar construir uma linha perpendicular a outra existente, evite clicar
sobre o ponto no qual é formado o ângulo reto. Clique em qualquer outro ponto da
linha e veja a linha “correndo” até o ponto no qual é formado o ângulo reto.
1. Construindo uma linha perpendicular à outra:1. Construindo uma linha perpendicular à outra:1. Construindo uma linha perpendicular à outra:1. Construindo uma linha perpendicular à outra:
Ativar captura “perpendicular”.
Executar o comando “Construir-Linha”.
Clicar num ponto fora da figura.
Clicar sobre a linha com quem se formará o ângulo reto.
Teclar “Enter” e “F7”.
Exemplo de aplicação da captura perpendicular
3 Ortogonal
Este comando não executa uma função, mas define um comportamento na construção dos
elementos no CAD.
Barra de ferramentas de CAD
O modo ortogonal pode ser executado via teclado, através da função [F8].
As capturas de pontos sempre prevalecem sobre o modo Ortogonal, ou seja, cada vez que
o programa identificar uma captura de pontos vai obedecê-la, mesmo que desobedeça ao modo
Ortogonal.
!
Não se pode confundir a captura perpendicular, que forma um elemento em
ângulo reto com outro selecionado, e o modo Ortogonal que constrói
elementos nas direções horizontal, vertical e em ângulos de 45 graus.

27
1. Uso do modo ortogonal1. Uso do modo ortogonal1. Uso do modo ortogonal1. Uso do modo ortogonal
Afastar a figura, clicando em Visualizar-Afastar, ou apenas o atalho “F2”.
Ativar o comando Construir-Indicador.
Definir o primeiro ponto do indicador abaixo e à esquerda da figura.
Pressionar a tecla “F8”, para acionar o comando Ortogonal.
Definir o segundo ponto da linha um pouco à direita do primeiro ponto.
2. Direcionar o terceiro ponto para o baricentro2. Direcionar o terceiro ponto para o baricentro2. Direcionar o terceiro ponto para o baricentro2. Direcionar o terceiro ponto para o baricentro
Clicar próximo à intersecção do baricentro.
Pressione a tecla “Enter” e, em seguida, “F7” para atualizar o desenho.
3. Concluindo o texto indicativo:3. Concluindo o texto indicativo:3. Concluindo o texto indicativo:3. Concluindo o texto indicativo:
Ativar o comando texto na barra de ferramentas “Construir”.
Digitar o texto: “Baricentro”.
Clicar OK e clicar sobre a linha horizontal do indicador.
Pressionar a tecla “F7” para atualizar o desenho.
Exemplo de aplicação do modo ortogonal

28
Não deu certo
Você teve algum desses problemas?
Não consegui construir o indicador:
Se você não conseguiu fazer essa etapa é provável que não tenha executado o comando
“indicador” corretamente.
Nesse caso, pressione duas vezes a tecla “ESC” e uma vez a tecla “F7”.
Caso você tenha construído alguma linha errada no lugar do indicador apague-a com o comando
“manipular-apagar”.
Agora clique novamente no botão “repetir explicação” e tente novamente.
Não consegui continuar o indicador:
Se você não conseguiu continuar com o indicador ou executou uma operação errada, pressione
duas vezes a tecla “ESC” e clique uma vez no botão “Desfazer” ou vá no menu “Manipular” e
clique em “Desfazer”.
Agora clique novamente no botão “repetir explicação” e tente novamente.
Não consegui construir o texto:
Se você não conseguiu construir o texto, pressione duas vezes a tecla “ESC” para desfazer o
comando e repita o comando.
Para isso , clique novamente no botão “repetir explicação” e tente novamente.
4 Ferramentas de Captura
As ferramentas de captura são comandos auxiliares para seleção de pontos a partir de um
ou dois pontos de referência em elementos já construídos. As ferramentas de captura são usadas
associadas à captura de pontos, devendo ser ativadas somente no momento de sua utilização.
As ferramentas de captura podem ser: ponto relativo, ponto médio e quadrante.
4.1 Captura Ponto Relativo
A ferramenta “ponto relativo” é geral e serve para construção de elementos que tenham
uma distância qualquer a partir do seu ponto de referência. Fundamentalmente, para definirmos um
ponto relativo devemos informar um ponto de referência e o deslocamento a partir deste.
Captura ponto relativo

29

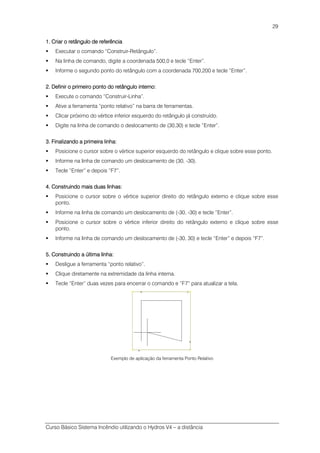

1.1.1.1. Criar o retângulo de referênciaCriar o retângulo de referênciaCriar o retângulo de referênciaCriar o retângulo de referência
Executar o comando “Construir-Retângulo”.
Na linha de comando, digite a coordenada 500,0 e tecle “Enter”.
Informe o segundo ponto do retângulo com a coordenada 700,200 e tecle “Enter”.
2.2.2.2. Definir o primeiro ponto do retângulo interno:Definir o primeiro ponto do retângulo interno:Definir o primeiro ponto do retângulo interno:Definir o primeiro ponto do retângulo interno:
Execute o comando “Construir-Linha”.
Ative a ferramenta “ponto relativo” na barra de ferramentas.
Clicar próximo do vértice inferior esquerdo do retângulo já construído.
Digite na linha de comando o deslocamento de (30,30) e tecle “Enter”.
3. Finalizando a primeira linha:3. Finalizando a primeira linha:3. Finalizando a primeira linha:3. Finalizando a primeira linha:
Posicione o cursor sobre o vértice superior esquerdo do retângulo e clique sobre esse ponto.
Informe na linha de comando um deslocamento de (30, -30).
Tecle “Enter” e depois “F7”.
4. Construindo mais duas linhas:4. Construindo mais duas linhas:4. Construindo mais duas linhas:4. Construindo mais duas linhas:
Posicione o cursor sobre o vértice superior direito do retângulo externo e clique sobre esse
ponto.
Informe na linha de comando um deslocamento de (-30, -30) e tecle “Enter”.
Posicione o cursor sobre o vértice inferior direito do retângulo externo e clique sobre esse
ponto.
Informe na linha de comando um deslocamento de (-30, 30) e tecle “Enter” e depois “F7”.
5555. Construindo a última linha:. Construindo a última linha:. Construindo a última linha:. Construindo a última linha:
Desligue a ferramenta “ponto relativo”.
Clique diretamente na extremidade da linha interna.
Tecle “Enter” duas vezes para encerrar o comando e “F7” para atualizar a tela.
Exemplo de aplicação da ferramenta Ponto Relativo

30
Não deu certo
Você teve algum destes problemas?
Não consegui construir o retângulo de referência:
Se você não conseguiu construir esse retângulo, pressione a tecla “ESC” duas vezes e clique
no botão “repetir explicação” para ver novamente como fazer.
Não consegui fazer o primeiro ponto:
Se você construiu o retângulo, mas não conseguiu fazer o primeiro ponto, pressione a tecla
“ESC” duas vezes.
Certifique-se de que você está com a captura “intersecção” e a ferramenta “ponto relativo”
ligadas. Agora clique no botão “repetir explicação” para ver novamente como fazer.
A linha ficou torta:
Se a linha que você criou ficou torta utilize uma vez o comando “Desfazer” (através do atalho
ou do menu “manipular”) para poder construir novamente a linha.
Agora clique no botão “repetir explicação” para ver novamente como fazer.
4.2 Captura Ponto Médio
Este tipo de captura é adequado quando se quer selecionar o ponto médio a partir de dois
pontos de referência. Admita-se que seja preciso construir um retângulo intermediário aos outros
dois já construídos, como mostra a figura abaixo:
Exemplo de aplicação da ferramenta de captura ponto médio
1.1.1.1. Construir um retângulo interno aos existentes:Construir um retângulo interno aos existentes:Construir um retângulo interno aos existentes:Construir um retângulo interno aos existentes:
Executar o comando “Construir – Linha”.
Ativar a captura “ponto médio”.
Definir o primeiro e o segundo ponto de referência.
O programa retornará com o ponto médio entre os pontos de referência.
Os pontos seguintes são determinados da mesma forma.
Ao final da última linha, teclar “Enter” e “F7” para atualizar a tela.

31
Não deu certo
Não consegui iniciar o novo retângulo:
Se você não conseguiu iniciar esse novo retângulo, pressione a tecla “ESC” duas vezes e
clique no botão “repetir explicação” para ver novamente como fazer.
A barra de espaço passa a funcionar como botão <Enter>, para confirmação de
etapas e para repetir o último comando.
4.3 Captura Quadrante
A ferramenta Quadrante fundamenta-se na ferramenta Ponto Relativo, porém sua aplicação
acontece quando tem-se várias situações com deslocamentos constantes em valor absoluto,
variando somente os sinais.
Captura quadrante e convenção de sinais
Para exemplificar o uso da ferramenta quadrante, será construído um retângulo com 110
cm de lado, interno 15cm aos demais retângulos.
Exemplo de aplicação da captura quadrante
1.1.1.1. Ferramenta Quadrante:Ferramenta Quadrante:Ferramenta Quadrante:Ferramenta Quadrante:
Execute o comando “Construir – Linha”.
Ative a ferramenta Quadrante.
Defina o valor do deslocamento padrão, em valor absoluto, como sendo (15,15).
Tecle “Enter”.

32
Não deu certo
Não consegui definir o deslocamento padrão:
Se você não conseguiu definir o deslocamento padrão, pressione a tecla “ESC” duas vezes e
clique no botão “repetir explicação” para ver novamente como fazer.
2.2.2.2. Lançando o primeiro ponto:Lançando o primeiro ponto:Lançando o primeiro ponto:Lançando o primeiro ponto:
Selecione o ponto de referência no vértice inferior esquerdo do retângulo interno.
Informe a direção do deslocamento, clicando em qualquer ponto no 1º quadrante de desenho
selecionado, procurando regiões nas quais não haja interferências de outros elementos.
3.3.3.3. Nos próximos casos, bastam dois passos:Nos próximos casos, bastam dois passos:Nos próximos casos, bastam dois passos:Nos próximos casos, bastam dois passos:
Selecionar o ponto de referência.
Informar a direção do deslocamento.
Caso se deseje alterar o valor do deslocamento ao longo do uso da
ferramenta, deve-se desativar a ferramenta Quadrante e depois ativá-la novamente.
4.4 Captura Ponto Deslocado
A ferramenta "Ponto deslocado" está presente apenas no ambiente de CAD isométrico, e
tem por finalidade capturar um ponto do desenho a uma determinada altura Z tendo como
referência um ponto no plano XY.
O procedimento de utilização desta ferramenta será apresentado mais a diante, no
momento em que iniciarmos o lançamento da tubulação dentro do detalhe isométrico.

33
Aula 3 – Preparação das Arquiteturas
1 Formas de Lançamento da Tubulação de Incêndio
Existem duas formas para efetuar o lançamento das tubulações no Hydros V4:
Através de coordenadas: As tubulações são lançadas através de suas coordenadas em
“cm”, calculadas previamente de acordo com o projeto arquitetônico.
Através da planta digitalizada: Importando a arquitetura digitalizada em formato DWG ou
DXF.
1.1 Download de arquivos DWG
Usualmente os projetos arquitetônicos digitalizados são produzidos no AutoCAD, que é o
software de CAD mais comum e cujos arquivos são gravados em formato DWG.
Um de nossos objetivos é importar para o Hydros as arquiteturas digitalizadas originais,
que foram elaboradas para servir de referência ao projeto de Incêndio.
Para que possamos avançar no curso e baixar estas arquiteturas é necessário instalar o
QiCAD Viewer V4, que é o visualizador de desenhos da AltoQi, que abre e grava arquivos em
formato .CAD, .DXF e .DWG.
!
A instalação do QiCAD Viewer é obrigatória para o desenvolvimento deste
curso. Sendo assim, acompanhe os procedimentos que apresentaremos a
seguir e proceda como indicado
Acesse o site da AltoQi (www.altoqi.com.br).
Acesse a página “downloads”, localize o QiCAD e clique sobre ele.
Escolha a opção “Versão livre – QiCAD Viewer V4”.
Informe sua chave de cliente e senha para efetuar o download.
Clique no botão “download” e escolha a opção “Executar”.
Aceite todas as opções apresentadas, clicando nos botões “Avançar” e “OK”.
2 Importando o arquivo em formato DWG para o
Hydros
O arquivo de arquitetura precisa ser totalmente modificadoprecisa ser totalmente modificadoprecisa ser totalmente modificadoprecisa ser totalmente modificado para ser utilizado no projeto,
uma vez que possui elementos de desenho desnecessárioselementos de desenho desnecessárioselementos de desenho desnecessárioselementos de desenho desnecessários ao projeto de incêndio, está em uma
escala qualquerescala qualquerescala qualquerescala qualquer e a uma distância desdistância desdistância desdistância desconhecida da origemconhecida da origemconhecida da origemconhecida da origem.
Essa atividade em que o arquivo deve ser preparado para ser utilizado no lançamento da
tubulação tem as seguintes etapas:
Importar o arquivo DWG;
Apagar os elementos que não interessam ao projeto de incêndio;
Converter para escala correta;
Confirmar todas as medidas;

34
Posicionar origem;
Alterar as propriedades dos elementos para um único nível.
2.1 Importando o arquivo DWG
1.1.1.1. AbriAbriAbriAbrirrrr a etapa 01a etapa 01a etapa 01a etapa 01 –––– Criação do projeto.prhCriação do projeto.prhCriação do projeto.prhCriação do projeto.prh
Abra o arquivo “Etapa01 - Criação do projeto.prh” na pasta meus documentosCurso Hydros
V4 - Incêndio Arquivos de apoio.
Acesse a “janela projeto” e abra o “croqui” do pavimento “Subsolo”.
2.2.2.2. Importar o arquivo DWGImportar o arquivo DWGImportar o arquivo DWGImportar o arquivo DWG
Executar o comando “Ferramentas-Ler DWG/DXF” ;
Selecionar o arquivo “SUBSOLO.dwg” dentro da pasta “meus documentosCurso Hydros V4 -
Incêndio Arquivos de apoio”.
Clique sobre ele e pressione o botão “Abrir”.
Deve-se ativar a opção “Inserir em novos níveis” e pode-se desativar a opção “Converter a
escala logo após a leitura”.
Clique no botão “Ok”.
Diálogo de abertura de arquivos DWG/DXF
Converter logo após a leitura: com esta opção, o programa ativa o comando “Converter para a
escala” logo após a abertura do arquivo.
Inserir em novos níveis: com esta opção, o programa colocará os elementos contidos no
DWG/DXF nos mesmos níveis onde estavam inseridos.
Inserir todos no nível: com esta opção, define-se um nível onde serão agrupados todos os
elementos do DWG/DXF, independentemente da distribuição original.
2.2 Apagando os elementos que não interessam ao projeto
Arquitetura do pavimento subsolo

35

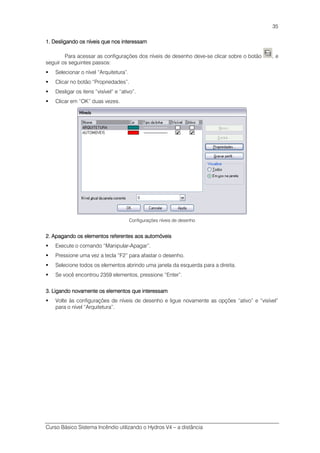

1. Desligando os níveis que nos interessam1. Desligando os níveis que nos interessam1. Desligando os níveis que nos interessam1. Desligando os níveis que nos interessam
Para acessar as configurações dos níveis de desenho deve-se clicar sobre o botão , e
seguir os seguintes passos:
Selecionar o nível “Arquitetura”.
Clicar no botão “Propriedades”.
Desligar os itens “visível” e “ativo”.
Clicar em “OK” duas vezes.
Configurações níveis de desenho
2. Apagando os elementos referente2. Apagando os elementos referente2. Apagando os elementos referente2. Apagando os elementos referentessss aos automóveisaos automóveisaos automóveisaos automóveis
Execute o comando “Manipular-Apagar”.
Pressione uma vez a tecla “F2” para afastar o desenho.
Selecione todos os elementos abrindo uma janela da esquerda para a direita.
Se você encontrou 2359 elementos, pressione “Enter”.
3. Ligando novamente os elementos que interessam3. Ligando novamente os elementos que interessam3. Ligando novamente os elementos que interessam3. Ligando novamente os elementos que interessam
Volte às configurações de níveis de desenho e ligue novamente as opções “ativo” e “visível”
para o nível “Arquitetura”.

36
Não deu certo
Não consegui desligar a arquitetura:
Caso você não tenha conseguido desligar a arquitetura, é provável que você não tenha
desligado o nível. Certifique-se de que quando você tentou desligar os níveis os dois campos
ficaram sem nenhuma marcação.
Clique novamente no botão “repetir explicação e tente novamente”.
Você não encontrou 2359 elementos?
Se você encontrou mais do que 2359 elementos é provável que não tenha desligado os níveis
de arquitetura como havíamos planejado. Neste caso, verifique no desenho se a arquitetura foi
realmente removida ficando somente os automóveis. Caso não tenha sido removida refaça o
procedimento de para desligar o nível “Arquitetura” e volte a selecionar os elementos referentes
aos automóveis.
Se você encontrou menos do que os 2359 elementos previstos, não deve ter aberto uma janela
que envolvesse todos os elementos. Pressione uma vez o botão “F2” e abra uma janela que
selecione todos os elementos.
Para facilitar seu trabalho, reveja esse procedimento clicando novamente no botão “repetir
explicação”.
2.3 Convertendo para a Escala Correta
Quando importamos o desenho de arquitetura para o Hydros, normalmente não sabemos
a escala verdadeira em que o desenho foi gerado.
Isso acontece porque geralmente nos softwares de CAD, como o AutoCad, os desenhos
são predefinidos em escala 1:1 ou 1:10, e só na hora de imprimir alteram-se as escalas. No nosso
caso, a escala de desenho já é a de impressão. No Hydros, foi criada a ferramenta “Converter para
Escala” com a qual se pode facilmente fazer esta conversão, sem precisar calcular o fator de
escala.
Definição da escala de trabalho
1.1.1.1. Convertendo para a escala corretaConvertendo para a escala corretaConvertendo para a escala corretaConvertendo para a escala correta
Execute o comando “Ferramentas-Converter para Escala”.
Escolha como ponto inicial e final, as faces dos dois pilares que estão voltadas para o corredor
da garagem.

37
Informe o valor de 475cm quando a linha de comando solicitar a “Distância” e tecle “Enter”.
Enquadre o desenho através do comando “Alt + F7”.
Parede de referência para conversão da escala
!
Tudo o que é feito no lançamento da tubulação no Hydros precisa estar
sempre correto. Para isso, deve-se conferir cuidadosamente cada etapa do
lançamento e, somente depois de conferido, passar para uma nova etapa,
evitando que sejam levados erros acumulados, que além de serem mais
difíceis de corrigir, são mais difíceis de encontrar.
2. C2. C2. C2. Constatação em nossa arquiteturaonstatação em nossa arquiteturaonstatação em nossa arquiteturaonstatação em nossa arquitetura
Acesse o comando “Ferramentas-Medir”.
Clique nos mesmos pontos que foram utilizados para converter a escala.
Confirme a precisão da distância selecionada.
Sugere-se também que sempre sejam tomados como referência elementos de
comprimento médiocomprimento médiocomprimento médiocomprimento médio para serem usados na conversão da escala.
Não deu certo
Selecionei os pontos incorretos:
Caso você tenha cometido algum engano no momento da seleção dos pontos ou quando
definiu a distância, pressione duas vezes a tecla “ESC” e repita o procedimento de conversão

38
da escala. Não há necessidade de desfazer o comando, já que uma nova conversão de escala
corrige qualquer problema anterior.
A distância encontrada não está correta:
Caso a distância que você tenha encontrado não seja correta, pressione duas vezes a tecla
“ESC” e repita o procedimento de conversão da escala. Não há necessidade de desfazer o
comando, já que uma nova conversão de escala corrige qualquer problema anterior.
2.4 Confirmando as medidas do desenho
O objetivo de importar uma planta de arquitetura em formato DWG/DXF é poder lançar
todo o projeto sobre esta arquitetura. Por isso, devemos conferir todas as medidas de arquitetura
para confirmar se esta realmente serve como referência.
Caso seja possível este trabalho deve ser feito ainda no próprio AutoCAD, evitando em
alguns casos, o retrabalho de corrigir o desenho e depois efetuar os procedimentos de importação
e preparação do DXF.
1.1.1.1. Confirmando as medidas do desenhoConfirmando as medidas do desenhoConfirmando as medidas do desenhoConfirmando as medidas do desenho
Acesse o comando “Ferramentas-Medir” repetidas vezes.
Verificar, trecho a trecho, a medida encontrada com a já prevista.
2.5 Posicionando a Origem do Desenho
Um ponto importante no lançamento da tubulação, baseada na arquitetura digitalizada, é o
correto posicionamento dos desenhos de arquitetura exatamente um sobre o outro.
Para que isto se verifique, pode-se posicionar a origem de cada uma das plantas
arquitetônicas em uma mesma referência, no sistema de coordenadas global do croqui, de modo
que pontos comuns aos pavimentos fiquem alinhados.
1. Posicionando a origem1. Posicionando a origem1. Posicionando a origem1. Posicionando a origem
Acesse o comando “Ferramentas-Posicionar origem”.
Defina como Ponto de Referência o ponto central da parede que fica entre as duas portas dos
elevadores.
Execute o comando “Visualizar-Enquadrar”.
2. Conferindo as coordenadas2. Conferindo as coordenadas2. Conferindo as coordenadas2. Conferindo as coordenadas
Execute um duplo clique sobre a linha horizontal e verifique se a coordenada dos pontos
referentes ao eixo Y são iguais a zero.
Caso o valor da coordenada do segundo ponto não seja (0,0), deve-se repetir o comando
“Posicionar origem”.
2.6 Alterar as propriedades dos elementos para um único nível
Uma vez que todas as arquiteturas do projeto devem ser inseridas no pavimento croqui, é
mais fácil manipulá-las se as respectivas arquiteturas estiverem em níveis separados.
No nosso exemplo, trabalharemos com arquivos de arquitetura diferentes para o
“Subsolo”, “Térreo”, “Tipo” e “Cobertura”. Cada uma delas deve estar em um nível separado.
Assim, deve-se alterar as propriedades dos elementos de desenho para novos níveis que
identifiquem os pavimentos do projeto. Nosso primeiro trabalho será, portanto, criar esses níveis.

39
Estrutura de pavimentos do projeto
1. Criando o nível da arquitetura do1. Criando o nível da arquitetura do1. Criando o nível da arquitetura do1. Criando o nível da arquitetura do SubsoloSubsoloSubsoloSubsolo
Clique no botão níveis de desenho .
Selecione a opção “Visualizar-Todos”.
Clicar no botão “Novo”.
No campo “Nome”, preencha com o texto “Arq. Subsolo”.
Determine para ele a cor cinza.
Clique no botão “OK”.
Propriedades do nível

40

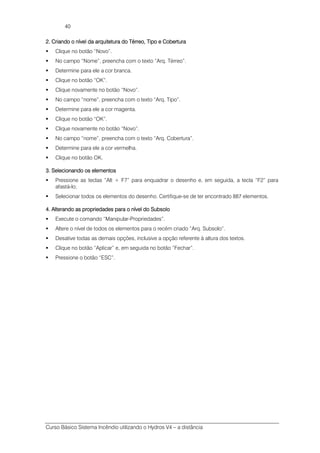

2. Criando o nível da arquitetura do2. Criando o nível da arquitetura do2. Criando o nível da arquitetura do2. Criando o nível da arquitetura do TérTérTérTérreo, Tipo e Coberturareo, Tipo e Coberturareo, Tipo e Coberturareo, Tipo e Cobertura
Clique no botão “Novo”.
No campo “Nome”, preencha com o texto “Arq. Térreo”.
Determine para ele a cor branca.
Clique novamente no botão “Novo”.
No campo “nome”, preencha com o texto “Arq. Tipo”.
Determine para ele a cor magenta.
Clique novamente no botão “Novo”.
No campo “nome”, preencha com o texto “Arq. Cobertura”.
Determine para ele a cor vermelha.
Clique no botão OK.
3. Selecionando os elementos3. Selecionando os elementos3. Selecionando os elementos3. Selecionando os elementos
Pressione as teclas “Alt + F7” para enquadrar o desenho e, em seguida, a tecla “F2” para
afastá-lo;
Selecionar todos os elementos do desenho. Certifique-se de ter encontrado 887 elementos.
4.4.4.4. Alterando as propriedades para o nível doAlterando as propriedades para o nível doAlterando as propriedades para o nível doAlterando as propriedades para o nível do SubsoloSubsoloSubsoloSubsolo
Execute o comando “Manipular-Propriedades”.
Altere o nível de todos os elementos para o recém criado “Arq. Subsolo”.
Desative todas as demais opções, inclusive a opção referente à altura dos textos.
Clique no botão “Aplicar” e, em seguida no botão “Fechar”.
Pressione o botão “ESC”.

41

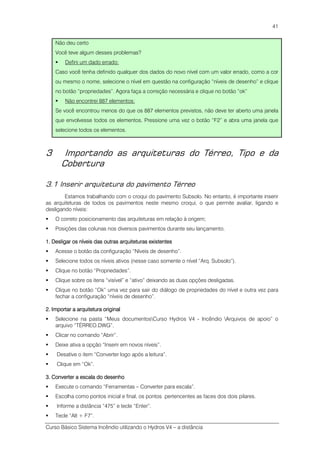

Não deu certo
Defini um dado errado:
Caso você tenha definido qualquer dos dados do novo nível com um valor errado, como a cor
ou mesmo o nome, selecione o nível em questão na configuração “níveis de desenho” e clique
no botão “propriedades”. Agora faça a correção necessária e clique no botão “ok”
Não encontrei 887 elementos:
3 Importando as arquiteturas do Térreo, Tipo e da
Cobertura
3.1 Inserir arquitetura do pavimento Térreo
Estamos trabalhando com o croqui do pavimento Subsolo. No entanto, é importante inserir
as arquiteturas de todos os pavimentos neste mesmo croqui, o que permite avaliar, ligando e
desligando níveis:
O correto posicionamento das arquiteturas em relação à origem;
Posições das colunas nos diversos pavimentos durante seu lançamento.
1. Desligar os níveis das outras arquiteturas exi1. Desligar os níveis das outras arquiteturas exi1. Desligar os níveis das outras arquiteturas exi1. Desligar os níveis das outras arquiteturas existentesstentesstentesstentes
Acesse o botão da configuração “Níveis de desenho”.
Selecione todos os níveis ativos (nesse caso somente o nível “Arq. Subsolo”).
Clique no botão “Propriedades”.
Clique sobre os itens “visível” e “ativo” deixando as duas opções desligadas.
Clique no botão “Ok” uma vez para sair do diálogo de propriedades do nível e outra vez para
fechar a configuração “níveis de desenho”.
2. Importar a arquitetura original2. Importar a arquitetura original2. Importar a arquitetura original2. Importar a arquitetura original
Selecione na pasta “Meus documentosCurso Hydros V4 - Incêndio Arquivos de apoio” o
arquivo “TÉRREO.DWG”.
Clicar no comando “Abrir”.
Deixe ativa a opção “Inserir em novos níveis”.
Desative o item “Converter logo após a leitura”.
Clique em “Ok”.
3. Converter a escala do desenho3. Converter a escala do desenho3. Converter a escala do desenho3. Converter a escala do desenho
Execute o comando “Ferramentas – Converter para escala”.
Escolha como pontos inicial e final, os pontos pertencentes as faces dos dois pilares.
Informe a distância “475” e tecle “Enter”.
Tecle “Alt + F7”.

42
4. Conferindo a nova escala do desenho4. Conferindo a nova escala do desenho4. Conferindo a nova escala do desenho4. Conferindo a nova escala do desenho
Execute o comando “Ferramentas – Medir”.
Clique nos mesmos pontos que utilizamos para a conversão da escala.
Compare a distância encontrada com o valor “475” que é a distância correta.
5. Posicionar a origem do desenho5. Posicionar a origem do desenho5. Posicionar a origem do desenho5. Posicionar a origem do desenho
Execute o comando “Ferramentas – Posicionar origem”.
Pressione uma vez a tecla “F2” para afastar o desenho e uma vez a tecla “F5” para definir uma
janela de zoom destacando os dois elevadores.
Defina como Ponto de Referência o ponto central da parede que fica entre as duas portas dos
elevadores.
Responda “Não” ao diálogo com a pergunta: “Existem elementos em níveis inativos no
desenho. Deseja posicionar também estes elementos? ”.
Ao desaparecer o desenho tecle “Alt + F7”.
6. Verificar o posicionamento da origem do desenho6. Verificar o posicionamento da origem do desenho6. Verificar o posicionamento da origem do desenho6. Verificar o posicionamento da origem do desenho
Pressione uma vez a tecla “F2” para afastar o desenho e uma vez a tecla “F5” para definir uma
janela de zoom destacando os dois elevadores.
Execute um duplo clique sobre a linha horizontal e verifique sua coordenada. Se algum dos
valores estiver diferente de zero, repita o comando “Posicionar a origem” até que fique Ok.
7. Alterando as propriedades p7. Alterando as propriedades p7. Alterando as propriedades p7. Alterando as propriedades para o nívelara o nívelara o nívelara o nível TérreoTérreoTérreoTérreo
Pressione uma vez a tecla “F2” para afastar o desenho.
Selecione todos os elementos do desenho com uma janela da esquerda para a direita.
Certifique-se de ter encontrado 2564 elementos.
Abra a combo box referente ao nível do pavimento e altere o nível de todos os elementos para
o recém criado “Arq. Térreo”.
Atenção: Desative todas as demais opções, inclusive aquelas referentes à altura dos textos.
Pressione o botão “ESC” para sair da seleção dos elementos. Você vai perceber que todos os
elementos de arquitetura passaram a ter a cor branca, conforme a cor do nível selecionado.
Não deu certo
Caso você não tenha conseguido desligar a arquitetura do pavimento subsolo, é provável que
você não tenha desligado os níveis. Certifique-se de que quando você tentou desligar os níveis
os dois campos ficaram sem nenhuma marcação.
Inseri a arquitetura do pavimento errado:
Caso você tenha inserido a arquitetura do pavimento errado ou mesmo ligado outra opção de
inserção que não a correta, tecle “ESC” duas vezes e uma vez o comando “Desfazer”.
Converti a escala de forma incorreta:
definiu a distância, pressione duas vezes a tecla “ESC” e repita o procedimento de conversão

43
da escala. Não há necessidade de desfazer o comando, já que uma nova conversão de escala
Para facilitar seu trabalho, reveja esse procedimento clicando novamente no botão “repetir
explicação”
3.2 Inserir arquitetura do pavimento Tipo
O procedimento de preparação das arquiteturas para o pavimento Tipo é o mesmo que
fizemos agora para o pavimento Térreo.
Na arquitetura do Tipo serão utilizados como referência os mesmos pilares que foram
utilizados no térreo e a distância também será 475cm.
É altamente recomendável que você tente fazer sozinho esse procedimento como forma deÉ altamente recomendável que você tente fazer sozinho esse procedimento como forma deÉ altamente recomendável que você tente fazer sozinho esse procedimento como forma deÉ altamente recomendável que você tente fazer sozinho esse procedimento como forma de
fixação dos conceitos.fixação dos conceitos.fixação dos conceitos.fixação dos conceitos.
3.3 Inserir arquitetura do pavimento de Cobertura
Vamos agora trabalhar com a arquitetura do pavimento de cobertura. A inserção do
mesmo ocorrerá sobre os pavimentos já inseridos no pavimento subsolo, pois temos como objetivo
verificar a sobreposição correta dos pavimentos.
1. Desligando os níveis das outras arquiteturas existentes1. Desligando os níveis das outras arquiteturas existentes1. Desligando os níveis das outras arquiteturas existentes1. Desligando os níveis das outras arquiteturas existentes
Acesse o botão da configuração “níveis de desenho”.
Selecione todos os níveis ativos (nesse caso somente o nível Arq. Tipo ).
Clique no botão “propriedades”.
Clique sobre os itens “visível” e “ativo” deixando estas opções desligadas.
2. Importando a arquitetura original2. Importando a arquitetura original2. Importando a arquitetura original2. Importando a arquitetura original
Na pasta meus documentosCurso Hydros V4 - Incêndio Arquivos de apoio, selecione o
arquivo “Cobertura.DWG”.
Clique no botão “Abrir”.
Deixe ativa a opção “Inserir em novos níveis”.
Desative o item “Converter logo após a leitura”.
Clique em “Ok”.
3. Convertendo a escala do desenho3. Convertendo a escala do desenho3. Convertendo a escala do desenho3. Convertendo a escala do desenho
Acesse o menu “Visualizar – Zoom” e abra uma janela destacando as tampas de inspeção do
reservatório.
Execute o comando “Ferramentas – converter para escala”.
Clique no ponto inferior da face esquerda da tampa que está à esquerda.
Clique não ponto inferior da face direita da tampa que está à direta.
Informe a distância “185” e tecle Enter.

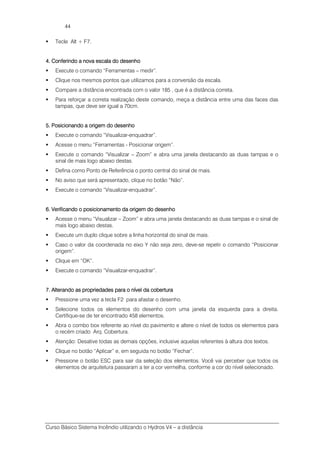

44
Tecle Alt + F7.
4. Conferindo a nova escala do desenho4. Conferindo a nova escala do desenho4. Conferindo a nova escala do desenho4. Conferindo a nova escala do desenho
Execute o comando “Ferramentas – medir”.
Clique nos mesmos pontos que utilizamos para a conversão da escala.
Compare a distância encontrada com o valor 185 , que é a distância correta.
Para reforçar a correta realização deste comando, meça a distância entre uma das faces das
tampas, que deve ser igual a 70cm.
5. Posicionando a origem do desenho5. Posicionando a origem do desenho5. Posicionando a origem do desenho5. Posicionando a origem do desenho
Execute o comando “Visualizar-enquadrar”.
Acesse o menu “Ferramentas - Posicionar origem”.
Execute o comando “Visualizar – Zoom” e abra uma janela destacando as duas tampas e o
sinal de mais logo abaixo destas.
Defina como Ponto de Referência o ponto central do sinal de mais.
No aviso que será apresentado, clique no botão “Não”.
6. Verificando o posicionamento da origem do des6. Verificando o posicionamento da origem do des6. Verificando o posicionamento da origem do des6. Verificando o posicionamento da origem do desenhoenhoenhoenho
Acesse o menu “Visualizar – Zoom” e abra uma janela destacando as duas tampas e o sinal de
mais logo abaixo destas.
Execute um duplo clique sobre a linha horizontal do sinal de mais.
Caso o valor da coordenada no eixo Y não seja zero, deve-se repetir o comando “Posicionar
origem”.
Clique em “OK”.
7777.... Alterando as propriedades para o nível da coberturaAlterando as propriedades para o nível da coberturaAlterando as propriedades para o nível da coberturaAlterando as propriedades para o nível da cobertura
Pressione uma vez a tecla F2 para afastar o desenho.
Selecione todos os elementos do desenho com uma janela da esquerda para a direita.
Certifique-se de ter encontrado 458 elementos.
Abra o combo box referente ao nível do pavimento e altere o nível de todos os elementos para
o recém criado Arq. Cobertura.
Atenção: Desative todas as demais opções, inclusive aquelas referentes à altura dos textos.
Pressione o botão ESC para sair da seleção dos elementos. Você vai perceber que todos os
elementos de arquitetura passaram a ter a cor vermelha, conforme a cor do nível selecionado.

45

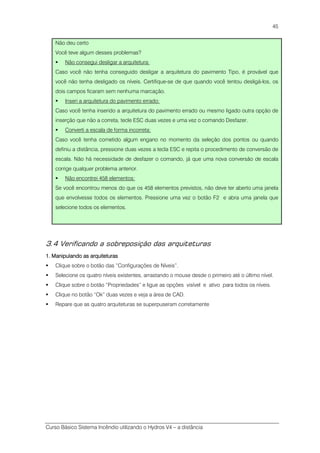

Não deu certo
Caso você não tenha conseguido desligar a arquitetura do pavimento Tipo, é provável que
você não tenha desligado os níveis. Certifique-se de que quando você tentou desligá-los, os
dois campos ficaram sem nenhuma marcação.
Inseri a arquitetura do pavimento errado:
Caso você tenha inserido a arquitetura do pavimento errado ou mesmo ligado outra opção de
inserção que não a correta, tecle ESC duas vezes e uma vez o comando Desfazer.
Converti a escala de forma incorreta:
definiu a distância, pressione duas vezes a tecla ESC e repita o procedimento de conversão de
escala. Não há necessidade de desfazer o comando, já que uma nova conversão de escala
que envolvesse todos os elementos. Pressione uma vez o botão F2 e abra uma janela que
3.4 Verificando a sobreposição das arquiteturas
1. Manipulando as arquiteturas1. Manipulando as arquiteturas1. Manipulando as arquiteturas1. Manipulando as arquiteturas
Clique sobre o botão das “Configurações de Níveis”.
Selecione os quatro níveis existentes, arrastando o mouse desde o primeiro até o último nível.
Clique sobre o botão “Propriedades” e ligue as opções visível e ativo para todos os níveis.
Clique no botão “Ok” duas vezes e veja a área de CAD.
Repare que as quatro arquiteturas se superpuseram corretamente

46

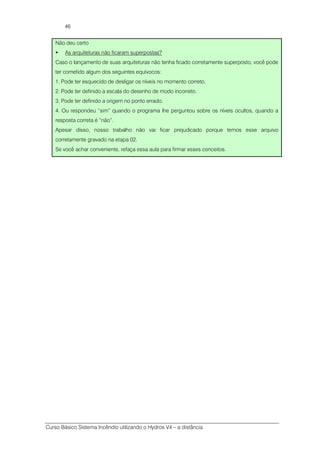

Não deu certo
As arquiteturas não ficaram superpostas?
Caso o lançamento de suas arquiteturas não tenha ficado corretamente superposto, você pode
ter cometido algum dos seguintes equívocos:
1. Pode ter esquecido de desligar os níveis no momento correto.
2. Pode ter definido a escala do desenho de modo incorreto.
3. Pode ter definido a origem no ponto errado.
4. Ou respondeu “sim” quando o programa lhe perguntou sobre os níveis ocultos, quando a
resposta correta é “não”.
Apesar disso, nosso trabalho não vai ficar prejudicado porque temos esse arquivo
corretamente gravado na etapa 02.
Se você achar conveniente, refaça essa aula para firmar esses conceitos.

47

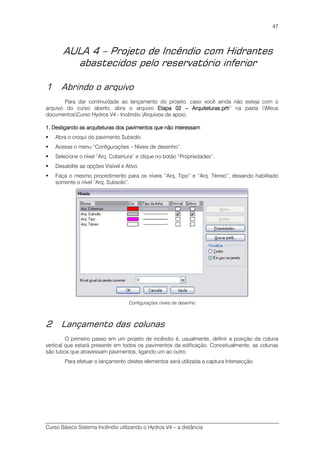

AULA 4 – Projeto de Incêndio com Hidrantes
abastecidos pelo reservatório inferior
1 Abrindo o arquivo
Para dar continuidade ao lançamento do projeto, caso você ainda não esteja com o
arquivo do curso aberto, abra o arquivo Etapa 02Etapa 02Etapa 02Etapa 02 –––– Arquiteturas.prhArquiteturas.prhArquiteturas.prhArquiteturas.prh” na pasta Meus
documentosCurso Hydros V4 - Incêndio Arquivos de apoio.
1. Desli1. Desli1. Desli1. Desligando as arquiteturas dos pavimentos que não interessamgando as arquiteturas dos pavimentos que não interessamgando as arquiteturas dos pavimentos que não interessamgando as arquiteturas dos pavimentos que não interessam
Abra o croqui do pavimento Subsolo.
Acesse o menu “Configurações – Níveis de desenho”.
Selecione o nível “Arq. Cobertura” e clique no botão “Propriedades”.
Desabilite as opções Visível e Ativo.
Faça o mesmo procedimento para os níveis “Arq. Tipo” e “Arq. Térreo”, deixando habilitado
somente o nível “Arq. Subsolo”.
Configurações níveis de desenho
2 Lançamento das colunas
O primeiro passo em um projeto de incêndio é, usualmente, definir a posição da coluna
vertical que estará presente em todos os pavimentos da edificação. Conceitualmente, as colunas
são tubos que atravessam pavimentos, ligando um ao outro.
Para efetuar o lançamento destes elementos será utilizada a captura Intersecção.

48

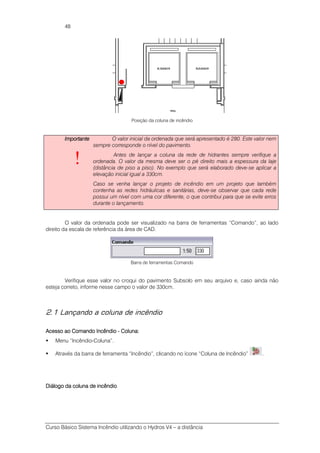

Posição da coluna de incêndio
!
O valor inicial da ordenada que será apresentado é 280. Este valor nem
sempre corresponde o nível do pavimento.
Antes de lançar a coluna da rede de hidrantes sempre verifique a
ordenada. O valor da mesma deve ser o pé direito mais a espessura da laje
(distância de piso a piso). No exemplo que será elaborado deve-se aplicar a
elevação inicial igual a 330cm.
Caso se venha lançar o projeto de incêndio em um projeto que também
contenha as redes hidráulicas e sanitárias, deve-se observar que cada rede
possui um nível com uma cor diferente, o que contribui para que se evite erros
durante o lançamento.
O valor da ordenada pode ser visualizado na barra de ferramentas “Comando”, ao lado
direito da escala de referência da área de CAD.
Barra de ferramentas Comando
Verifique esse valor no croqui do pavimento Subsolo em seu arquivo e, caso ainda não
esteja correto, informe nesse campo o valor de 330cm.
2.1 Lançando a coluna de incêndio
Acesso aAcesso aAcesso aAcesso ao Comandoo Comandoo Comandoo Comando IncêndioIncêndioIncêndioIncêndio ---- ColunaColunaColunaColuna::::
Menu “Incêndio-Coluna”.
Através da barra de ferramenta “Incêndio”, clicando no ícone “Coluna de Incêndio” .
Diálogo da colunaDiálogo da colunaDiálogo da colunaDiálogo da coluna de incêndiode incêndiode incêndiode incêndio

49
Diálogo da coluna de incêndio
Nome: nome da coluna definido automaticamente pelo programa.
Rede: rede da tubulação à qual pertence à conexão.
Continuidade: define o tipo de ligação entre os pavimentos.
Material: material a ser adotado para o tubo associado à coluna.
Diâmetro do tubo inferior: é o diâmetro que será utilizado como referência para criar o tubo
entre os pavimentos.
1. Dados da Coluna de1. Dados da Coluna de1. Dados da Coluna de1. Dados da Coluna de IIIIncêndioncêndioncêndioncêndio
Efetue um Zoom da região à esquerda dos elevadores, onde se encontra o símbolo de um
hidrante, através do comando “Visualizar-Zoom”.
Ative a ferramenta de captura Ponto relativo .
Acesse o comando “Incêndio – Coluna” .
No diálogo que se abre, defina:
a rede como sendo Hidrante;
a continuidade como Ambas;
o material como Ferro maleável classe 10;
o diâmetro com 80mm.
Clique em “OK” para confirmar a definição.
2. Inserção da Coluna de Incêndio2. Inserção da Coluna de Incêndio2. Inserção da Coluna de Incêndio2. Inserção da Coluna de Incêndio
Clique sobre a arquitetura, no canto esquerdo atrás da porta de acesso às escadas, para
definir o ponto de referência.
Informe o deslocamento de (5,5) em relação a referência e tecle Enter.
Clique em um ponto à esquerda da parede para fixar a indicação do texto da coluna.

50
3 Lançamento da tubulação entre o reservatório
inferior e a coluna
3.1 Linhas de apoio e criação do detalhe isométrico
Se for necessário ou conveniente, abra o arquivo de apoio “Etapa03 – Lançamento das
colunas.prh”, gravado na pasta meus documentosCurso Hydros V4 - Incêndio Arquivos de
apoio. Nesse caso, acesse a janela projeto e abra o croqui do pavimento Subsolo.
!
É muito importante observar a rede que está sendo lançada, pois o lançamento
incorreto irá ocasionar erros no dimensionamento. Por exemplo, se lançarmos
um hidrante em uma rede de sprinklers, a rede não será dimensionada, pois os
hidrantes não serão reconhecidos no dimensionamento.
1.1.1.1. Traçando as linhas de apoioTraçando as linhas de apoioTraçando as linhas de apoioTraçando as linhas de apoio –––– Parte 1Parte 1Parte 1Parte 1
Desative a ferramenta de captura ponto relativo .
Acesse o comando “Construir – Linha”.
Clique sobre a coluna HI-1.
Enquadre o desenho através das teclas Alt+F7 e pressione a tecla F5 para abrir uma janela de
zoom que englobe a região do hidrante e o reservatório inferior.
Digite a coordenada “@0,600”.
Digite a coordenada “@200” e tecle Enter para finalizar
2.2.2.2. Traçando as linhas de apoioTraçando as linhas de apoioTraçando as linhas de apoioTraçando as linhas de apoio –––– Parte 2Parte 2Parte 2Parte 2
Efetue um Zoom acessando o comando “Visualizar-Zoom” destacando a região da casa de
máquinas ao lado do reservatório.
Acesse o comando “Ferramentas – Offset” e selecione a face esquerda da parede que divide o
reservatório e a casa de máquinas.
Clique dentro do ambiente da casa de máquinas.
Digite “20” na linha de comando e tecle Enter.
Acesse novamente o comando “Ferramentas – Offset”.
Selecione a mesma linha que havia sido selecionada anteriormente.
Clique dentro do ambiente da casa de máquinas.
Digite “50” na linha de comando e tecle Enter.
3.3.3.3. Gerando o detalhe isométricoGerando o detalhe isométricoGerando o detalhe isométricoGerando o detalhe isométrico
Ative a ferramenta Ortogonal acessando o menu “Ferramentas – Ortogonal”.
Enquadre o desenho pressionando Alt+F7.
Acesse o comando “Incêndio – Detalhe isométrico”.
Defina o primeiro ponto abaixo e à esquerda da coluna de incêndio.
O segundo ponto deverá estar na horizontal e à direita dos elevadores.

51
O terceiro e último ponto deverá ser lançado de forma que a área abranja todas as linhas de
apoio criadas.
Estabeleça a rotação com o ângulo de 150 graus e clique no botão “Abrir” .
Não deu certo
Não consegui selecionar a linha
Caso não tenha conseguido selecionar a linha é possível que o filtro de desenho esteja ativado.
Para desativá-lo acesse o menu “Ferramentas – Filtrar desenho” e desabilite este
comando.
3.2 Lançando a tubulação dentro do detalhe isométrico
Uma nova ferramenta que iremos aprender a utilizar para lançar a tubulação dentro do
detalhe isométrico, será a ferramenta de captura Ponto Deslocado.
Esta ferramenta tem como finalidade capturar um ponto na arquitetura ou uma conexão já
lançada, sendo que após capturado o ponto de referência, deve-se sempre dar a altura em relação
ao piso, isto é, a elevação zero do pavimento corrente.
Esta condição independe de ter-se capturado uma conexão a uma elevação qualquer, pois
a referência da altura continuará sendo o piso, que no caso é a elevação zero.
Linhas de apoio
1. Lançando os primeiros tubos da rede de incêndio1. Lançando os primeiros tubos da rede de incêndio1. Lançando os primeiros tubos da rede de incêndio1. Lançando os primeiros tubos da rede de incêndio –––– Parte 1Parte 1Parte 1Parte 1
Efetue um zoom através do comando “Visualizar-Zoom” aproximando a extremidade da linha
de apoio que está próxima ao hidrante.
Ative a ferramenta ponto deslocado .
Acesse o comando “Incêndio – Tubo” .
Defina a rede como Hidrante, o material Ferro maleável classe 10 e o diâmetro 80 mm.
2. Lançando os primeiros tubos da rede2. Lançando os primeiros tubos da rede2. Lançando os primeiros tubos da rede2. Lançando os primeiros tubos da rede de incêndiode incêndiode incêndiode incêndio –––– Parte 2Parte 2Parte 2Parte 2
Clique no ponto de referência, que corresponde à extremidade da linha de apoio que está
próxima ao hidrante, indicado na figura como ponto 1.
Defina a altura 330 e tecle Enter.
Clique novamente no mesmo ponto de referência e defina a próxima altura como sendo 80cm.

52

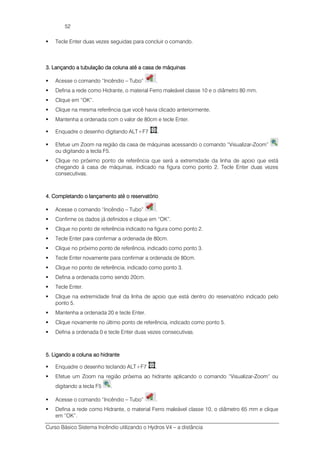

Tecle Enter duas vezes seguidas para concluir o comando.
3. Lançando a tubulação da coluna até a casa de máquinas3. Lançando a tubulação da coluna até a casa de máquinas3. Lançando a tubulação da coluna até a casa de máquinas3. Lançando a tubulação da coluna até a casa de máquinas
Defina a rede como Hidrante, o material Ferro maleável classe 10 e o diâmetro 80 mm.
Clique em “OK”.
Clique na mesma referência que você havia clicado anteriormente.
Mantenha a ordenada com o valor de 80cm e tecle Enter.
Enquadre o desenho digitando ALT+F7 .
Efetue um Zoom na região da casa de máquinas acessando o comando “Visualizar-Zoom”
ou digitando a tecla F5.
Clique no próximo ponto de referência que será a extremidade da linha de apoio que está
chegando à casa de máquinas, indicado na figura como ponto 2. Tecle Enter duas vezes
consecutivas.
4. Completando o lançamento até o reservatório4. Completando o lançamento até o reservatório4. Completando o lançamento até o reservatório4. Completando o lançamento até o reservatório
Confirme os dados já definidos e clique em “OK”.
Clique no ponto de referência indicado na figura como ponto 2.
Tecle Enter para confirmar a ordenada de 80cm.
Clique no próximo ponto de referência, indicado como ponto 3.
Tecle Enter novamente para confirmar a ordenada de 80cm.
Clique no ponto de referência, indicado como ponto 3.
Defina a ordenada como sendo 20cm.
Tecle Enter.
Clique na extremidade final da linha de apoio que está dentro do reservatório indicado pelo
ponto 5.
Mantenha a ordenada 20 e tecle Enter.
Clique novamente no último ponto de referência, indicado como ponto 5.
Defina a ordenada 0 e tecle Enter duas vezes consecutivas.
5555.... Ligando a colLigando a colLigando a colLigando a coluna ao hidranteuna ao hidranteuna ao hidranteuna ao hidrante
Enquadre o desenho teclando ALT+F7 .
Efetue um Zoom na região próxima ao hidrante aplicando o comando “Visualizar-Zoom” ou
digitando a tecla F5 .
Defina a rede como Hidrante, o material Ferro maleável classe 10, o diâmetro 65 mm e clique
em “OK”.

53
Clique na conexão da coluna que tem elevação igual a 80 cm, ou seja, a que está mais
próxima ao piso.
Defina na linha de comando a elevação 115 e tecle Enter.
Desabilite a ferramenta ponto deslocado .
Digite a coordenada “@0, -25”.
Tecle Enter duas vezes seguidas para finalizar o comando
Não deu certo
A linha de comando não indicou o ponto de referência
Se a linha de comando não estiver pedindo o ponto de referência, isso indica que a ferramenta
de captura ponto deslocado não foi acionada. Sendo assim, ative a ferramenta de captura
ponto deslocado e refaça o procedimento.
3.3 Inserindo o Hidrante
Se for necessário ou conveniente, abra o arquivo de apoio “Etapa 04 – Lançamento da
tubulação no subsolo.prh”, gravado na pasta meus documentosCurso Hydros V4 - Incêndio
Arquivos de apoio.
Nesse caso, acesse a “janela projeto” e abra o croqui do pavimento Subsolo. Acesse o
detalhe H1, clicando duas vezes sobre ele e em seguida no comando Abrir.
1111.... Inserindo o hidrante na tubulaçãoInserindo o hidrante na tubulaçãoInserindo o hidrante na tubulaçãoInserindo o hidrante na tubulação
Efetue um Zoom na região de localização do hidrante, através do comando “Visualizar-Zoom”
ou digitando a tecla F5.
Acesse o menu “Incêndio-Hidrante” .
Clique na extremidade do último tubo inserido no detalhe.
Cadastro de PeçasCadastro de PeçasCadastro de PeçasCadastro de Peças
O diálogo “Definir peças” possui um filtro que facilita a seleção da peça desejada.
O cadastro possui cerca de 3500 itens.
Sempre que possível, deixe todos os filtros habilitados.
Quando nenhuma peça for apresentada, deve-se desabilitar os filtros de baixo para cima até
que alguma peça seja apresenta. Após a definição da peça deve-se habilitar o filtro novamente.
!
A edificação que está sendo projetada neste exemplo se trata de um local de
prestação de serviços. A NBR 13.714:2000 classifica a mesma no grupo D
podendo ser abastecida por um sistema de mangotinhos. Contudo, de acordo
com esta norma pode-se aplicar neste caso hidrantes com mangueira de
40mm, esguicho de 13mm ou regulável e vazão mínima de 130l/min nos
hidrantes mais desfavoráveis.

54
2222.... Escolhendo o hidranteEscolhendo o hidranteEscolhendo o hidranteEscolhendo o hidrante
Habilite todo o filtro do diálogo “Definir peças”.
Defina o material como Incêndio.
Selecione a opção “Hidrante – Mangueira 1.1/2 – 2x15m – Requinte 1.1/2 – 13mm. Clique no
botão “Atribuir”.
Ative o comando Ortogonal acessando o menu “Ferramentas – Ortogonal”.
Posicione o hidrante à direita da coluna
Não deu certo
A simbologia não ficou posicionada corretamente
Caso a simbologia não tenha ficado posicionada corretamente, não a apague. O procedimento
correto é acessar novamente o comando Incêndio – Hidrante e relançar a peça sobre a
anterior, posicionando a mesma corretamente.
Sempre que se lança uma peça sobre outra já lançada, na lista de materiais será contabilizada
apenas a última peça inserida.
3.4 Invertendo o sentido da tubulação
1111.... Corrigindo o sentido de fluxoCorrigindo o sentido de fluxoCorrigindo o sentido de fluxoCorrigindo o sentido de fluxo
Enquadre o desenho digitando “ALT+F7 “ .
Execute o comando “Elementos – Tubos – Inverter sentido”.
Faça uma seleção envolvendo todos os tubos através de uma janela, com exceção do tubo no
qual o hidrante está ligado.
Serão indicadas 7 seleções na linha de comando.
Para confirmar o comando pressione a tecla Enter.
Não deu certo
Foi indicado mais que 7 seleções
Caso 8 seleções tenham sido indicadas na linha de comando, a tubulação no qual o hidrante
foi conectado também deve ter sido selecionada.
Neste caso cancele a seleção e efetue novamente o procedimento de inversão de sentido.
4 Temas abordados na NBR 13714:2000
4.1 Sistema de Hidrantes e Mangotinhos
De acordo com o item 5.1.1 da NBR 13714:2000 os sistemas de hidrantes e mangotinhos
são classificados conforme os 3 tipos apresentados na tabela 1 desta mesma norma.

55
Classificação dos sistemas de Hidrantes e Mangotinhos
Fonte: NBR 13714:2000
A aplicação dos sistemas indicados procede de acordo com a tabela D1 da NBR
13714:2000.

56
Aplicação dos sistemas de Hidrantes e Mangotinhos
Fonte: NBR 13714:2000

57

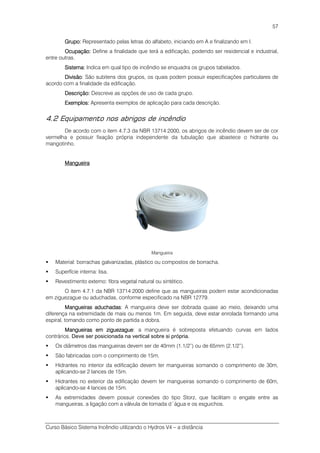

Grupo:Grupo:Grupo:Grupo: Representado pelas letras do alfabeto, iniciando em A e finalizando em I.
Ocupação:Ocupação:Ocupação:Ocupação: Define a finalidade que terá a edificação, podendo ser residencial e industrial,
entre outras.
Sistema:Sistema:Sistema:Sistema: Indica em qual tipo de incêndio se enquadra os grupos tabelados.
DivisãoDivisãoDivisãoDivisão: São subitens dos grupos, os quais podem possuir especificações particulares de
acordo com a finalidade da edificação.
Descrição:Descrição:Descrição:Descrição: Descreve as opções de uso de cada grupo.
Exemplos:Exemplos:Exemplos:Exemplos: Apresenta exemplos de aplicação para cada descrição.
4.2 Equipamento nos abrigos de incêndio
De acordo com o item 4.7.3 da NBR 13714:2000, os abrigos de incêndio devem ser de cor
vermelha e possuir fixação própria independente da tubulação que abastece o hidrante ou
mangotinho.
MangueiraMangueiraMangueiraMangueira
Mangueira
Material: borrachas galvanizadas, plástico ou compostos de borracha.
Superfície interna: lisa.
Revestimento externo: fibra vegetal natural ou sintético.
O item 4.7.1 da NBR 13714:2000 define que as mangueiras podem estar acondicionadas
em ziguezague ou aduchadas, conforme especificado na NBR 12779.
Mangueiras aduchadasMangueiras aduchadasMangueiras aduchadasMangueiras aduchadas: A mangueira deve ser dobrada quase ao meio, deixando uma
diferença na extremidade de mais ou menos 1m. Em seguida, deve estar enrolada formando uma
espiral, tomando como ponto de partida a dobra.
Mangueiras em ziguezagueMangueiras em ziguezagueMangueiras em ziguezagueMangueiras em ziguezague: a mangueira é sobreposta efetuando curvas em lados
contrários. Deve ser posicionada na vertical sobre si própria.
Os diâmetros das mangueiras devem ser de 40mm (1.1/2”) ou de 65mm (2.1/2”).
São fabricadas com o comprimento de 15m.
Hidrantes no interior da edificação devem ter mangueiras somando o comprimento de 30m,
aplicando-se 2 lances de 15m.
Hidrantes no exterior da edificação devem ter mangueiras somando o comprimento de 60m,
aplicando-se 4 lances de 15m.
As extremidades devem possuir conexões do tipo Storz, que facilitam o engate entre as
mangueiras, a ligação com a válvula de tomada d´água e os esguichos.

58

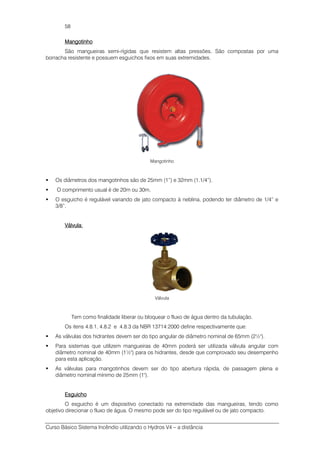

MangotinhoMangotinhoMangotinhoMangotinho
São mangueiras semi-rígidas que resistem altas pressões. São compostas por uma
borracha resistente e possuem esguichos fixos em suas extremidades.
Mangotinho
Os diâmetros dos mangotinhos são de 25mm (1”) e 32mm (1.1/4”).
O comprimento usual é de 20m ou 30m.
O esguicho é regulável variando de jato compacto à neblina, podendo ter diâmetro de 1/4” e
3/8”.
VálvulaVálvulaVálvulaVálvula:
Válvula
Tem como finalidade liberar ou bloquear o fluxo de água dentro da tubulação.
Os itens 4.8.1, 4.8.2 e 4.8.3 da NBR 13714:2000 define respectivamente que:
As válvulas dos hidrantes devem ser do tipo angular de diâmetro nominal de 65mm (2½").
Para sistemas que utilizem mangueiras de 40mm poderá ser utilizada válvula angular com
diâmetro nominal de 40mm (1½") para os hidrantes, desde que comprovado seu desempenho
para esta aplicação.
As válvulas para mangotinhos devem ser do tipo abertura rápida, de passagem plena e
diâmetro nominal mínimo de 25mm (1").
EsguichoEsguichoEsguichoEsguicho
O esguicho é um dispositivo conectado na extremidade das mangueiras, tendo como
objetivo direcionar o fluxo de água. O mesmo pode ser do tipo regulável ou de jato compacto.

59

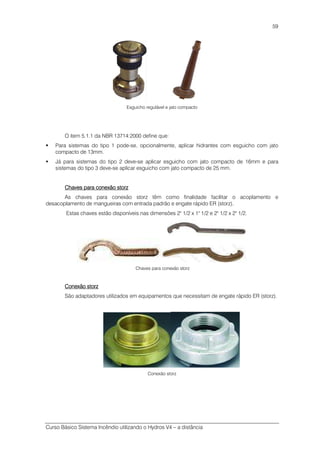

Esguicho regulável e jato compacto
O item 5.1.1 da NBR 13714:2000 define que:
Para sistemas do tipo 1 pode-se, opcionalmente, aplicar hidrantes com esguicho com jato
compacto de 13mm.
Já para sistemas do tipo 2 deve-se aplicar esguicho com jato compacto de 16mm e para
sistemas do tipo 3 deve-se aplicar esguicho com jato compacto de 25 mm.
Chaves para conexão storzChaves para conexão storzChaves para conexão storzChaves para conexão storz
As chaves para conexão storz têm como finalidade facilitar o acoplamento e
desacoplamento de mangueiras com entrada padrão e engate rápido ER (storz).
Estas chaves estão disponíveis nas dimensões 2" 1/2 x 1" 1/2 e 2" 1/2 x 2" 1/2.
Chaves para conexão storz
Conexão storzConexão storzConexão storzConexão storz
São adaptadores utilizados em equipamentos que necessitam de engate rápido ER (storz).
Conexão storz

60
4.3 Localização dos Hidrantes
Vejamos alguns critérios que são estabelecidos pela NBR 13714:2000 relacionados à
localização dos hidrantes.
Item 5.2.1.aItem 5.2.1.aItem 5.2.1.aItem 5.2.1.a: “Não deve estar a mais de cinco metros das portas externas ou acesso das áreas
protegidas”.
Item 5.2.1.bItem 5.2.1.bItem 5.2.1.bItem 5.2.1.b: “Deve estar situado em posições centrais das áreas protegidas”.
Item 5.2.1.cItem 5.2.1.cItem 5.2.1.cItem 5.2.1.c: “Não pode estar situado em escadas ou antecâmaras de fumaça”.
Item 5.2.1.dItem 5.2.1.dItem 5.2.1.dItem 5.2.1.d: “A elevação do ponto de tomada d’água deve estar entre 1m e 1,5m”.
Item 5.2.2Item 5.2.2Item 5.2.2Item 5.2.2: “Nos hidrantes externos, quando afastados de no mínimo 15m ou 1,5 vez a altura da
parede externa da edificação a ser protegida, poderão ser utilizados até 60m de mangueira
(preferencialmente em lances de 15m), desde que devidamente dimensionados
hidraulicamente. Recomenda-se que sejam utilizadas mangueiras de 65mm de diâmetro para
redução da perda de carga do sistema e o último lance de 40mm para facilitar seu manuseio”.
Item 5.2.3Item 5.2.3Item 5.2.3Item 5.2.3: “A utilização do sistema não deve comprometer a fuga dos ocupantes da edificação.
Portanto, deve ser projetado de tal forma que dê proteção em toda a edificação, sem que haja a
necessidade de adentrar as escadas, antecâmaras ou outros locais determinados
exclusivamente para servirem de rota de fuga dos ocupantes”.
Item 5.2.4Item 5.2.4Item 5.2.4Item 5.2.4: “Todos os pontos de hidrantes ou de mangotinhos devem receber sinalização
conforme a NBR 13435, de modo a permitir sua rápida localização”.

61
AULA 5 – Lançamento das tubulações e
definições sobre as configurações
1 Copiando a tubulação para o pavimento térreo
Objetivos:
Copiar o lançamento realizado no pavimento Subsolo para o pavimento Térreo.
Verificar alguns critérios de configuração.
1111.... Abrindo o arquivoAbrindo o arquivoAbrindo o arquivoAbrindo o arquivo
Com o programa aberto, clique no botão “Abrir”.
Selecione a pasta meus documentosCurso Hydros V4 - Incêndio Arquivos de apoio Etapa
05 – Lançamento do hidrante no Subsolo.prh e clique no botão “Abrir”.
2. Copiando o croqui do pavimento subsolo para o pavimento térreo2. Copiando o croqui do pavimento subsolo para o pavimento térreo2. Copiando o croqui do pavimento subsolo para o pavimento térreo2. Copiando o croqui do pavimento subsolo para o pavimento térreo
Acesse a janela projeto .
Clique com o botão direito do mouse sobre o pavimento Subsolo.
Selecione a opção “Copiar Croqui”.
No diálogo “Copiar Croqui do Pavimento” defina a origem como Subsolo.
Em “Destino” selecione a opção Térreo.
Em “Copiar” selecione a opção “Todos os elementos inclusive detalhes”.
Em “Projetos” selecione as opções Incêndio e Arquitetura.
Copiar Croqui do Pavimento
DicaDicaDicaDica
!!!!
Se desejar copiar um pavimento para mais de um destino ao mesmo tempo, basta
manter pressionada a tecla CTRLCTRLCTRLCTRL, e clicar consecutivamente nos demais
pavimentos de destino. Desta forma não será necessário efetuar a cópia uma a
uma, principalmente em edificações com um grande número de pavimentos.

62
2 Ingressando no pavimento Térreo
1111.... Modificando os níveis do desenhoModificando os níveis do desenhoModificando os níveis do desenhoModificando os níveis do desenho
Efetue um duplo clique com o botão esquerdo do mouse sobre o pavimento Térreo que está
na pasta pavimentos.
Acesse o menu “Configurações – Níveis de desenho” .
Mantenha pressionada a tecla CTRL e clique sobre os níveis Arq. Subsolo, Arq. Tipo e Arq.
Cobertura.
Efetue um clique sobre o item “Propriedades”.
No diálogo “Propriedades do nível” desabilite os itens Visível e Ativo e em seguida clique em
“OK”.
Feche o diálogo da configuração de níveis clicando no botão “OK”.
2.2.2.2. Apagando a tubulação desnecessáriaApagando a tubulação desnecessáriaApagando a tubulação desnecessáriaApagando a tubulação desnecessária
Acesse o detalhe isomérico efetuando um duplo clique no retângulo vermelho, que
corresponde à área do detalhe. Mantenha a rotação como sendo 150° e clique no botão
“Abrir”.
Ative a ferramenta Filtrar desenhos acessando o menu “Ferramentas – Filtrar desenhos” .
Acesse o comando “Manipular – Apagar” .
Selecione toda a tubulação que está abaixo do Tê que deriva para o hidrante.
A linha de comando deve apresentar 12 seleções.
Tecle ENTER para concluir o comando.
Desabilite a ferramenta Filtrar desenhos acessando o menu “Ferramentas – Filtrar desenhos”
.
Não deu certo
Não encontrei 12 seleções
Caso tenha sido apresentado na linha de comando um número maior que 12 seleções, é
possível que os tubos entre a coluna e o hidrante tenham sido selecionados, ou o filtro da
arquitetura não tenha sido ativado e algum elemento arquitetônico tenha sido selecionado.
Neste caso verifique se o filtro de desenho realmente está ligado e refaça a seleção dos
elementos.
Se o número de seleção foi inferior a 12 é possível que algum tubo não tenha sido selecionado.
2.1 Conectando a coluna do pavimento térreo com o pavimento
subsolo
Após termos apagado as tubulações desnecessárias no pavimento térreo é necessário
efetuar a ligação da coluna com o pavimento subsolo, já que a falta de conexão entre os
pavimentos acarretaria em um erro no dimensionamento da tubulação, pois as vazões dos

63
hidrantes localizados nos pavimentos inferiores não seriam contabilizadas, apresentando então,
diâmetros inferiores e pressões insuficientes no projeto.
Um ponto importante a se destacar é que só é necessário efetuar a ligação das prumadas
uma única vez. Para os demais pavimentos a cópia deve ser efetuada a partir do pavimento em
que a ligação da prumada já foi realizada.
1111.... Coluna de incêndio HIColuna de incêndio HIColuna de incêndio HIColuna de incêndio HI----1111
Acesse o comando “Visualizar – Zoom” ou tecle F5 para destacar o local do hidrante e o
local do piso onde a coluna será conectada.
Acesse o menu “Incêndio - Tubo para coluna”.
Defina a rede como Hidrante, o material Ferro maleável classe 10 e diâmetro 65mm.
Clique na conexão da coluna que está na mesma elevação do hidrante. A partir desta conexão
teremos a continuidade da coluna até o piso.
Clique na indicação amarela apresentada no piso para efetuar a conexão com o subsolo.
Acesse o menu “Elementos - Tubos - Inverter sentido”.
Selecione o tubo recém lançado e tecle Enter.
2.2 Copiando a tubulação para os demais pavimentos
Clique com o botão direito do mouse sobre o pavimento Térreo.
Selecione a opção “Copiar Croqui”.
No diálogo “Copiar croqui do Pavimento” defina a origem como Térreo.
Em “Destino” deve-se selecionar todos os pavimentos Tipo. Para selecionar todos ao mesmo
tempo mantenha a tecla CTRL pressionada e clique sobre os pavimentos correspondentes.
Em “Copiar” selecione a opção Todos os elementos inclusive detalhes.
Em “Projetos” selecione as opções “Incêndio e Arquitetura.
3 Ingressando nos pavimentos Tipo
1111.... Modificando os níveis do desenho no pavimento Tipo 1Modificando os níveis do desenho no pavimento Tipo 1Modificando os níveis do desenho no pavimento Tipo 1Modificando os níveis do desenho no pavimento Tipo 1
Efetue um duplo clique com o botão esquerdo do mouse sobre o pavimento Tipo 1, que está
na pasta Pavimentos.
Pressione e mantenha pressionada a tecla CTRL.
Clique sobre os níveis Arq. Subsolo, Arq. Térreo e Arq. Cobertura.
Clique sobre o botão “Propriedades”.
Desabilite os itens Visível e Ativo e clique em “OK”.

64
2222.... Modificando os níveis do desenho no pavimento Tipo 2Modificando os níveis do desenho no pavimento Tipo 2Modificando os níveis do desenho no pavimento Tipo 2Modificando os níveis do desenho no pavimento Tipo 2
Acesse a janela de projeto .
3333.... Modificando os níveis do desenho no pavimento TipoModificando os níveis do desenho no pavimento TipoModificando os níveis do desenho no pavimento TipoModificando os níveis do desenho no pavimento Tipo 3333
Acesse a janela de projeto .
3.1 Corrigindo o pavimento Tipo 3
Neste exemplo, como estamos trabalhando com abastecimento através de um reservatório
inferior e não iremos ter hidrante no pavimento de cobertura, o mesmo não terá tubulação.
Portanto, o pavimento tipo 3 difere dos demais pavimentos Tipo, pois o mesmo não terá a
continuidade para um pavimento acima.
Logo, acessaremos o detalhe onde está a tubulação neste pavimento e faremos a correção
da tubulação.
1111.... Apagando a tubulação no pavimento Tipo 3Apagando a tubulação no pavimento Tipo 3Apagando a tubulação no pavimento Tipo 3Apagando a tubulação no pavimento Tipo 3
Efetue um duplo clique no retângulo vermelho que corresponde à área do detalhe. A rotação
permanece 150°.
Abra uma janela de zoom na região do hidrante, através do comando “Visualizar – Zoom”.
Acesse o menu “Manipular – Apagar” .
Selecione a tubulação que esta acima do Tê que deriva para o hidrante. A coluna também deve
ser selecionada.
Tecle Enter para concluir o comando.
Execute o comando “Elemento – Verificar – Fluxo”.
Nenhum problema deve ser apresentado.

65
2222.... Verificando o fluxo da edificaçãoVerificando o fluxo da edificaçãoVerificando o fluxo da edificaçãoVerificando o fluxo da edificação
Acesse o menu “Estrutura – Verificar – Fluxo”.
Apenas um problema de fluxo no pavimento subsolo deve ser apresentado.
Não deu certo
Qual foi o seu problema?
Foi indicado problema de fluxo
Possivelmente a seleção da tubulação não foi efetuada corretamente. Desfaça o último
procedimento acessando o menu “Manipular – Desfazer”.
Foi indicado mais que 1 problema de fluxo
Caso tenha sido indicado mais do que um problema de fluxo, acesse o pavimento no qual o
problema foi indicado e verifique se o sentido da seta que aponta o escoamento na tubulação
está correto. Caso não esteja correto aplique o comando “Elementos – Tubos – Inverter
sentido”.
Outra possibilidade é a coluna não estar ligada com o pavimento abaixo. Neste caso é
necessário conectá-la aplicando o comando “Incêndio – Tubo para coluna”. Este comando
está acessível somente dentro do detalhe isométrico.
4 Definições para o dimensionamento
Dimensionamento
Para dimensionar corretamente a tubulação é necessário definir alguns critérios no projeto,
tais como:

66

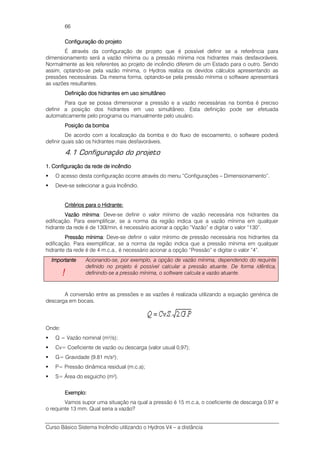

Configuração do projetoConfiguração do projetoConfiguração do projetoConfiguração do projeto
É através da configuração de projeto que é possível definir se a referência para
dimensionamento será a vazão mínima ou a pressão mínima nos hidrantes mais desfavoráveis.
Normalmente as leis referentes ao projeto de incêndio diferem de um Estado para o outro. Sendo
assim, optando-se pela vazão mínima, o Hydros realiza os devidos cálculos apresentando as
pressões necessárias. Da mesma forma, optando-se pela pressão mínima o software apresentará
as vazões resultantes.
Definição dos hidrantes em uso simultâneoDefinição dos hidrantes em uso simultâneoDefinição dos hidrantes em uso simultâneoDefinição dos hidrantes em uso simultâneo
Para que se possa dimensionar a pressão e a vazão necessárias na bomba é preciso
definir a posição dos hidrantes em uso simultâneo. Esta definição pode ser efetuada
automaticamente pelo programa ou manualmente pelo usuário.
Posição da bombaPosição da bombaPosição da bombaPosição da bomba
De acordo com a localização da bomba e do fluxo de escoamento, o software poderá
definir quais são os hidrantes mais desfavoráveis.
4.1 Configuração do projeto
1111.... Configuração da rede de incêndioConfiguração da rede de incêndioConfiguração da rede de incêndioConfiguração da rede de incêndio
O acesso desta configuração ocorre através do menu “Configurações – Dimensionamento”.
Deve-se selecionar a guia Incêndio.
Critérios para o Hidrante:Critérios para o Hidrante:Critérios para o Hidrante:Critérios para o Hidrante:
Vazão mínimaVazão mínimaVazão mínimaVazão mínima: Deve-se definir o valor mínimo de vazão necessária nos hidrantes da
edificação. Para exemplificar, se a norma da região indica que a vazão mínima em qualquer
hidrante da rede é de 130l/min, é necessário acionar a opção “Vazão” e digitar o valor “130”.
Pressão mínimaPressão mínimaPressão mínimaPressão mínima: Deve-se definir o valor mínimo de pressão necessária nos hidrantes da
edificação. Para exemplificar, se a norma da região indica que a pressão mínima em qualquer
hidrante da rede é de 4 m.c.a., é necessário acionar a opção “Pressão” e digitar o valor “4”.
!!!!
Acionando-se, por exemplo, a opção de vazão mínima, dependendo do requinte
definido no projeto é possível calcular a pressão atuante. De forma idêntica,
definindo-se a pressão mínima, o software calcula a vazão atuante.
A conversão entre as pressões e as vazões é realizada utilizando a equação genérica de
descarga em bocais.
Onde:
Q = Vazão nominal (m³/s);
Cv= Coeficiente de vazão ou descarga (valor usual 0,97);
G= Gravidade (9.81 m/s²);
P= Pressão dinâmica residual (m.c.a);
S= Área do esguicho (m²).
Exemplo:Exemplo:Exemplo:Exemplo:
Vamos supor uma situação na qual a pressão é 15 m.c.a, o coeficiente de descarga 0,97 e
o requinte 13 mm. Qual seria a vazão?

67

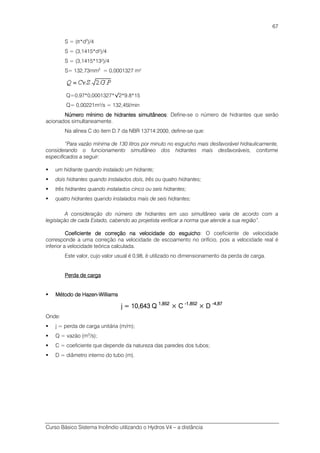

S = (π*d2
)/4
S = (3,1415*d²)/4
S = (3,1415*13²)/4
S= 132,73mm2
= 0,0001327 m²
Q=0,97*0,0001327*√2*9.8*15
Q= 0,00221m³/s = 132,45l/min
Número mínimo de hidrantes simultâneosNúmero mínimo de hidrantes simultâneosNúmero mínimo de hidrantes simultâneosNúmero mínimo de hidrantes simultâneos: Define-se o número de hidrantes que serão
acionados simultaneamente.
Na alínea C do item D.7 da NBR 13714:2000, define-se que:
“Para vazão mínima de 130 litros por minuto no esguicho mais desfavorável hidraulicamente,
considerando o funcionamento simultâneo dos hidrantes mais desfavoráveis, conforme
especificados a seguir:
um hidrante quando instalado um hidrante;
dois hidrantes quando instalados dois, três ou quatro hidrantes;
três hidrantes quando instalados cinco ou seis hidrantes;
quatro hidrantes quando instalados mais de seis hidrantes;
A consideração do número de hidrantes em uso simultâneo varia de acordo com a
legislação de cada Estado, cabendo ao projetista verificar a norma que atende a sua região”.
Coeficiente de correção na velocidade do esguichoCoeficiente de correção na velocidade do esguichoCoeficiente de correção na velocidade do esguichoCoeficiente de correção na velocidade do esguicho: O coeficiente de velocidade
corresponde a uma correção na velocidade de escoamento no orifício, pois a velocidade real é
inferior a velocidade teórica calculada.
Este valor, cujo valor usual é 0,98, é utilizado no dimensionamento da perda de carga.
Perda de cargaPerda de cargaPerda de cargaPerda de carga
Método de HazenMétodo de HazenMétodo de HazenMétodo de Hazen----WillWillWillWilliamsiamsiamsiams
j = 10,643 Qj = 10,643 Qj = 10,643 Qj = 10,643 Q 1,8521,8521,8521,852
× C× C× C× C ----1,8521,8521,8521,852
× D× D× D× D ----4,874,874,874,87
Onde:
j = perda de carga unitária (m/m);
Q = vazão (m3
/s);
C = coeficiente que depende da natureza das paredes dos tubos;
D = diâmetro interno do tubo (m).

68
Valores de C para o método de Hazen-Williams
Fonte: NBR 13714:2000
Método UMétodo UMétodo UMétodo Universalniversalniversalniversal
Onde:
hf é a perda de carga (m.c.a);
f é o fator de atrito;
L é o comprimento virtual da tubulação (tubos + conexões) (m);
D é o diâmetro interno (m);
v é a velocidade do fluido (m/s);
g é a aceleração da gravidade (m/s²).
Método de FairMétodo de FairMétodo de FairMétodo de Fair----WhippleWhippleWhippleWhipple----HsiaoHsiaoHsiaoHsiao
No caso de tubos rugosos (tubos de aço-carbono, galvanizado ou não), aplica-se a
seguinte fórmula:
j = 20,2 .10j = 20,2 .10j = 20,2 .10j = 20,2 .105555
QQQQ 1,881,881,881,88
× D× D× D× D ----4,884,884,884,88
Já no caso de tubos lisos (tubos de plástico, cobre ou liga de cobre) aplica-se a seguinte
fórmula:
j = 8,69 .10j = 8,69 .10j = 8,69 .10j = 8,69 .105555
QQQQ 1,751,751,751,75
× D× D× D× D ----4,754,754,754,75
Onde:
J é a perda de carga unitária (mca/m);
Q é a vazão estimada na seção considerada (litros/s);
D é o diâmetro interno do tubo (mm).
O item 5.3.8 da NBR 13714:2000 sugere que:

69

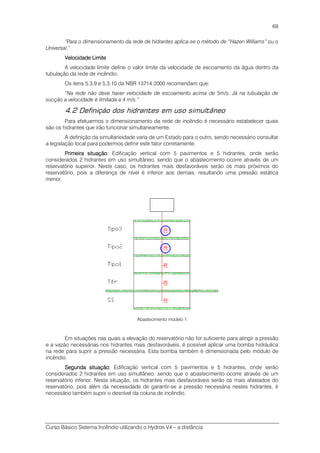

“Para o dimensionamento da rede de hidrantes aplica-se o método de “Hazen Williams” ou o
Universal.”
Velocidade LimiteVelocidade LimiteVelocidade LimiteVelocidade Limite
A velocidade limite define o valor limite da velocidade de escoamento da água dentro da
tubulação da rede de incêndio.
Os itens 5.3.9 e 5.3.10 da NBR 13714:2000 recomendam que:
“Na rede não deve haver velocidade de escoamento acima de 5m/s. Já na tubulação de
sucção a velocidade é limitada a 4 m/s.”
4.2 Definição dos hidrantes em uso simultâneo
Para efetuarmos o dimensionamento da rede de incêndio é necessário estabelecer quais
são os hidrantes que irão funcionar simultaneamente.
A definição da simultaneidade varia de um Estado para o outro, sendo necessário consultar
a legislação local para podermos definir este fator corretamente.
Primeira situaçãoPrimeira situaçãoPrimeira situaçãoPrimeira situação: Edificação vertical com 5 pavimentos e 5 hidrantes, onde serão
considerados 2 hidrantes em uso simultâneo, sendo que o abastecimento ocorre através de um
reservatório superior. Neste caso, os hidrantes mais desfavoráveis serão os mais próximos do
reservatório, pois a diferença de nível é inferior aos demais, resultando uma pressão estática
menor.
Abastecimento modelo 1
Em situações nas quais a elevação do reservatório não for suficiente para atingir a pressão
e a vazão necessárias nos hidrantes mais desfavoráveis, é possível aplicar uma bomba hidráulica
na rede para suprir a pressão necessária. Esta bomba também é dimensionada pelo módulo de
incêndio.
SegundaSegundaSegundaSegunda situaçãosituaçãosituaçãosituação:::: Edificação vertical com 5 pavimentos e 5 hidrantes, onde serão
reservatório inferior. Nesta situação, os hidrantes mais desfavoráveis serão os mais afastados do
reservatório, pois além da necessidade de garantir-se a pressão necessária nestes hidrantes, é
necessário também suprir o desnível da coluna de incêndio.

70

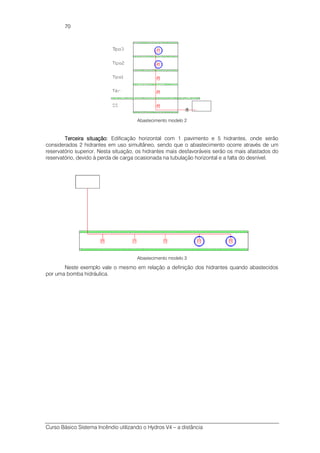

TerceiraTerceiraTerceiraTerceira situaçãosituaçãosituaçãosituação:::: Edificação horizontal com 1 pavimento e 5 hidrantes, onde serão
reservatório superior. Nesta situação, os hidrantes mais desfavoráveis serão os mais afastados do
reservatório, devido à perda de carga ocasionada na tubulação horizontal e a falta do desnível.
Neste exemplo vale o mesmo em relação a definição dos hidrantes quando abastecidos
por uma bomba hidráulica.

71
AULA 6 – Dimensionamento da tubulação e
lançamento da bomba hidráulica
1 Definindo a configuração e os hidrantes em uso
simultâneo
arquivo do curso aberto, abra o arquivo “Etapa 06Etapa 06Etapa 06Etapa 06 –––– Lançamento das tubulações e dos hidrantesLançamento das tubulações e dos hidrantesLançamento das tubulações e dos hidrantesLançamento das tubulações e dos hidrantes
nos demais pavimentos.prhnos demais pavimentos.prhnos demais pavimentos.prhnos demais pavimentos.prh”.
1. Definição1. Definição1. Definição1. Definição dddda configuração para o dimensionamea configuração para o dimensionamea configuração para o dimensionamea configuração para o dimensionamento da tubulaçãonto da tubulaçãonto da tubulaçãonto da tubulação
Acesse a janela projeto e abra o croqui do pavimento “Subsolo”.
Acesse o menu “Configurações-Dimensionamento”.
No topo do diálogo de dimensionamento selecione a guia “Incêndio”.
Em “Critério” habilite a função “Vazão mínima” e defina o valor como sendo “130l/min”.
Defina o número de hidrantes em uso simultâneo com o valor “3”.
Defina o coeficiente de correção na velocidade do esguicho com o valor 0,98.
Escolha o método de “Hazen-Williams” para o cálculo da perda de carga.
A velocidade limite será definida com o valor “5m/s”.
Feche o diálogo clicando em “OK”.
Configurações para dimensionamento da tubulação
A definição dos hidrantes em uso simultâneo pode ser efetuada automaticamente pelo
software, de acordo com a perda de carga no trajeto.
O usuário pode também definir manualmente alguns hidrantes que irão funcionar
simultaneamente.

72

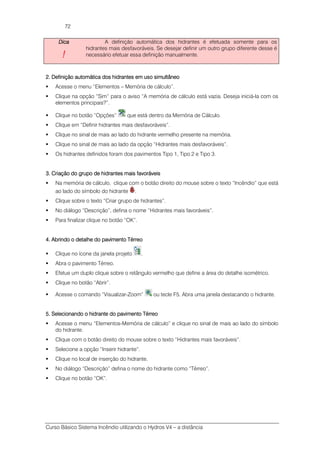

DicaDicaDicaDica
!!!!
A definição automática dos hidrantes é efetuada somente para os
hidrantes mais desfavoráveis. Se desejar definir um outro grupo diferente desse é
necessário efetuar essa definição manualmente.
2.2.2.2. DefiniçãoDefiniçãoDefiniçãoDefinição automática dos hidrantes em uso simultâneoautomática dos hidrantes em uso simultâneoautomática dos hidrantes em uso simultâneoautomática dos hidrantes em uso simultâneo
Acesse o menu “Elementos – Memória de cálculo”.
Clique na opção “Sim” para o aviso “A memória de cálculo está vazia. Deseja iniciá-la com os
elementos principais?”.

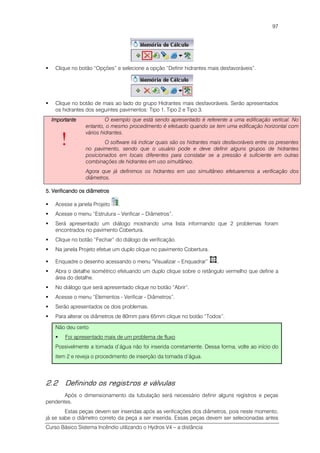

Clique no botão “Opções” que está dentro da Memória de Cálculo.
Clique em “Definir hidrantes mais desfavoráveis”.
Clique no sinal de mais ao lado do hidrante vermelho presente na memória.
Clique no sinal de mais ao lado da opção “Hidrantes mais desfavoráveis”.
Os hidrantes definidos foram dos pavimentos Tipo 1, Tipo 2 e Tipo 3.
3. Criação do grupo de hidrantes mais favoráveis3. Criação do grupo de hidrantes mais favoráveis3. Criação do grupo de hidrantes mais favoráveis3. Criação do grupo de hidrantes mais favoráveis
Na memória de cálculo, clique com o botão direito do mouse sobre o texto “Incêndio” que está
ao lado do símbolo do hidrante .
Clique sobre o texto “Criar grupo de hidrantes”.
No diálogo “Descrição”, defina o nome “Hidrantes mais favoráveis”.
Para finalizar clique no botão “OK”.
4. Abrindo o detalhe do pavimento Térreo4. Abrindo o detalhe do pavimento Térreo4. Abrindo o detalhe do pavimento Térreo4. Abrindo o detalhe do pavimento Térreo
Clique no ícone da janela projeto .
Abra o pavimento Térreo.
Efetue um duplo clique sobre o retângulo vermelho que define a área do detalhe isométrico.
Acesse o comando “Visualizar-Zoom” ou tecle F5. Abra uma janela destacando o hidrante.
5. Selecionando o hidrante do pavimento Térreo5. Selecionando o hidrante do pavimento Térreo5. Selecionando o hidrante do pavimento Térreo5. Selecionando o hidrante do pavimento Térreo
Acesse o menu “Elementos-Memória de cálculo” e clique no sinal de mais ao lado do símbolo
do hidrante.
Clique com o botão direito do mouse sobre o texto “Hidrantes mais favoráveis”.
Selecione a opção “Inserir hidrante”.
Clique no local de inserção do hidrante.
No diálogo “Descrição” defina o nome do hidrante como “Térreo”.

73

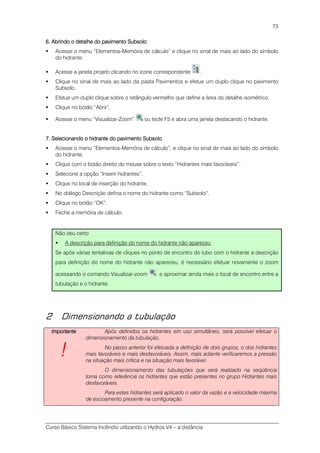

6. Abrindo o detalhe do pavimento Subsolo6. Abrindo o detalhe do pavimento Subsolo6. Abrindo o detalhe do pavimento Subsolo6. Abrindo o detalhe do pavimento Subsolo
Acesse o menu “Elementos-Memória de cálculo” e clique no sinal de mais ao lado do símbolo
do hidrante.
Acesse a janela projeto clicando no ícone correspondente .
Clique no sinal de mais ao lado da pasta Pavimentos e efetue um duplo clique no pavimento
Subsolo.
Acesse o menu “Visualizar-Zoom” ou tecle F5 e abra uma janela destacando o hidrante.
7. Selecionando o hidrante do pavimento Subsolo7. Selecionando o hidrante do pavimento Subsolo7. Selecionando o hidrante do pavimento Subsolo7. Selecionando o hidrante do pavimento Subsolo
Acesse o menu “Elementos-Memória de cálculo”, e clique no sinal de mais ao lado do símbolo
do hidrante.
Clique com o botão direito do mouse sobre o texto “Hidrantes mais favoráveis”.
Selecione a opção “Inserir hidrantes”.
Clique no local de inserção do hidrante.
No diálogo Descrição defina o nome do hidrante como “Subsolo”.
Feche a memória de cálculo.
Não deu certo
A descrição para definição do nome do hidrante não apareceu
Se após várias tentativas de cliques no ponto de encontro do tubo com o hidrante a descrição
para definição do nome do hidrante não apareceu, é necessário efetuar novamente o zoom
acessando o comando Visualizar-zoom e aproximar ainda mais o local de encontro entre a
tubulação e o hidrante.
2 Dimensionando a tubulação
!!!!
Após definidos os hidrantes em uso simultâneo, será possível efetuar o
dimensionamento da tubulação.
No passo anterior foi efetuada a definição de dois grupos, o dos hidrantes
mais favoráveis e mais desfavoráveis. Assim, mais adiante verificaremos a pressão
na situação mais crítica e na situação mais favorável.
O dimensionamento das tubulações que será realizado na seqüência
toma como referência os hidrantes que estão presentes no grupo Hidrantes mais
desfavoráveis.
Para estes hidrantes será aplicado o valor da vazão e a velocidade máxima
de escoamento presente na configuração.

74
2.1 Verificando o diâmetro do pavimento Subsolo
1.1.1.1. Verificando os diVerificando os diVerificando os diVerificando os diââââmetrosmetrosmetrosmetros
Enquadre o desenho acessando o menu “Visualizar – Enquadrar” ou tecle Alt+F7 .
Para efetuar o dimensionamento acesse o menu “Elementos – Verificar – Diâmetros”.
Serão indicados 7 tubos representados por uma linha pontilhada com a cor amarela.
Para modificar o diâmetro atual para o calculado clique no botão “Atribuir”.
Prossiga clicando no botão “Atribuir” para alterar os demais tubos.
Clique no botão fechar para concluir o comando.
Nesta verificação observamos que toda a tubulação foi alterada para 65mm, inclusive a
tubulação que fará parte da sucção (tubulação que antecede a bomba).Como normalmente
costuma-se aplicar para a rede de sucção um diâmetro maior do que o aplicado para a rede de
recalque (tubulação posterior à bomba) iremos alterar os dois tubos de sucção para uma bitola
maior.
2.2.2.2. Aumentando o diâmetrAumentando o diâmetrAumentando o diâmetrAumentando o diâmetro da sucçãoo da sucçãoo da sucçãoo da sucção
Acesse o comando “Visualizar – Zoom” e abra uma janela destacando a tubulação próxima
à cisterna.
Efetue um duplo clique no texto “65mm” da tubulação que está dentro da cisterna e no diálogo
que será apresentado altere para “80mm”.
Efetue um duplo clique no texto “65mm” que está próximo do tubo conectado ao que
acabamos de alterar.
No diálogo que será apresentado altere o diâmetro para “80mm”.
2.2 Verificando o diâmetro dos demais pavimentos
!!!!
A partir desde pavimento iremos aplicar o comando “TodosTodosTodosTodos” ao invés de
“AtribuirAtribuirAtribuirAtribuir”. A diferença é que o comando “TodosTodosTodosTodos” altera ao mesmo tempo todos os
tubos indicados para o valor calculado, sem a necessidade de passar um a um, tal
como é efetuado pelo comando “Atribuir”.
1.1.1.1. Alterando os diâmetros do pavimento TérreoAlterando os diâmetros do pavimento TérreoAlterando os diâmetros do pavimento TérreoAlterando os diâmetros do pavimento Térreo
Acesse a janela de projeto clicando no ícone correspondente .
Clique no sinal de mais ao lado da pasta “Pavimentos” e efetue um duplo clique no pavimento
“Térreo”.
Para efetuar o dimensionamento acesse o menu “Elementos – Verificar – Diâmetros”.
Serão indicados 2 tubos.
Clique no botão “Todos”.

75
2.2.2.2. Alterando os diâmetros do pavimento TAlterando os diâmetros do pavimento TAlterando os diâmetros do pavimento TAlterando os diâmetros do pavimento Tipo 1ipo 1ipo 1ipo 1
Tipo 1.
Efetue um duplo clique sobre o detalhe isométrico e clique no botão “Abrir”.
Acesse o menu “Elementos – Verificar – Diâmetros”.
Clique no botão “Todos” para que os tubos sejam alterados para 65mm.
3.3.3.3. Alterando os diAlterando os diAlterando os diAlterando os diâmetros do pavimento Tâmetros do pavimento Tâmetros do pavimento Tâmetros do pavimento Tipo 2ipo 2ipo 2ipo 2
Tipo 2.
Clique no botão “Todos” para que os tubos sejam alterados para 65mm.
4.4.4.4. Alterando os diâmetros do pavimento TAlterando os diâmetros do pavimento TAlterando os diâmetros do pavimento TAlterando os diâmetros do pavimento Tipo 3ipo 3ipo 3ipo 3
Tipo 3.
Será indicado apenas 1 tubo.
Clique no botão “Todos” para que o tubo sejam alterado para 65mm.
2.3 Definição das peças pendentes
Para dar continuidade ao nosso projeto exemplo, utilizaremos o arquivo “Etapa 07 –
Dimensionando a tubulação.prh”.
Definição das peças pendentesDefinição das peças pendentesDefinição das peças pendentesDefinição das peças pendentes
As peças são simultaneamente contabilizadas na lista de materiais.
Os dados relacionados ao comprimento equivalente que farão parte do cálculo das pressões
também são contabilizados.

76

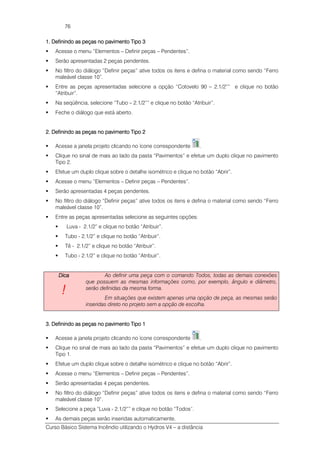

1. Definindo as peças no pavimento Tipo 31. Definindo as peças no pavimento Tipo 31. Definindo as peças no pavimento Tipo 31. Definindo as peças no pavimento Tipo 3
Acesse o menu “Elementos – Definir peças – Pendentes”.
Serão apresentadas 2 peças pendentes.
No filtro do diálogo “Definir peças” ative todos os itens e defina o material como sendo “Ferro
maleável classe 10”.
Entre as peças apresentadas selecione a opção “Cotovelo 90 – 2.1/2”” e clique no botão
“Atribuir”.
Na seqüência, selecione “Tubo – 2.1/2”” e clique no botão “Atribuir”.
Feche o diálogo que está aberto.
Tipo 2.
Entre as peças apresentadas selecione as seguintes opções:
Luva - 2.1/2” e clique no botão “Atribuir”.
Tubo - 2.1/2” e clique no botão “Atribuir”.
Tê - 2.1/2” e clique no botão “Atribuir”.
Tubo - 2.1/2” e clique no botão “Atribuir”.
DicaDicaDicaDica
!!!!
Ao definir uma peça com o comando Todos, todas as demais conexões
que possuem as mesmas informações como, por exemplo, ângulo e diâmetro,
serão definidas da mesma forma.
Em situações que existem apenas uma opção de peça, as mesmas serão
inseridas direto no projeto sem a opção de escolha.
Tipo 1.
Selecione a peça “Luva - 2.1/2”” e clique no botão “Todos”.
As demais peças serão inseridas automaticamente.

77

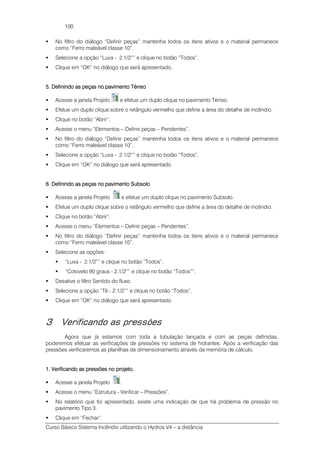

4. Definindo as peças no p4. Definindo as peças no p4. Definindo as peças no p4. Definindo as peças no pavimento Térreoavimento Térreoavimento Térreoavimento Térreo
Térreo.
Selecione a peça “Luva - 2.1/2”” e clique no botão “Todos”.
As demais peças serão inseridas automaticamente.
5. Acessando o pavimento Subsolo5. Acessando o pavimento Subsolo5. Acessando o pavimento Subsolo5. Acessando o pavimento Subsolo
“Térreo”.
Acesse o menu “Visualizar – Zoom” e abra uma janela destacando a tubulação próxima à
cisterna.
!!!!
Aplicação da ferramenta de captura ponto deslocado.
Quando é necessário selecionar uma referência no piso ou uma conexão
existente.
Quando é necessário definir a elevação na qual o ponto será inserido, sendo
que a elevação informada toma como referência a altura do piso (nesse caso
corresponde a zero).
6. Definindo as conexões na tubulação vertical6. Definindo as conexões na tubulação vertical6. Definindo as conexões na tubulação vertical6. Definindo as conexões na tubulação vertical
Ative a ferramenta de captura ponto deslocado .
Ative a captura intersecção .
Acesse o menu “Incêndio – Conexão simples” .
No diálogo da conexão defina a rede como “Hidrante” e clique no botão “OK”.
Clique na conexão aonde será inserida a bomba.
Defina a ordenada com o valor “40” e tecle Enter.
Clique novamente na conexão aonde será inserida a bomba.
Tecle F7 para atualizar o desenho e ESC para encerrar o comando.

78
7. Definindo as conexões na tubulação horizontal7. Definindo as conexões na tubulação horizontal7. Definindo as conexões na tubulação horizontal7. Definindo as conexões na tubulação horizontal
No diálogo da conexão defina a rede como “Hidrante” e clique no botão “OK”.
Clique na intersecção da linha de apoio que está entre a parede do reservatório e a conexão da
bomba.
Tecle F7 para atualizar o desenho e ESC para encerrar o comando.
Desative a ferramenta de captura ponto deslocado .
Selecione as linhas de apoio e acesse o menu “Manipular – apagar” .
Não deu certo
A seqüência das peças apresentadas foi diferente
A seqüência das peças indicadas acima pode ser outra caso algum passo do lançamento das
tubulações tenha sido feito diferente do anteriormente apresentado.
Contudo, mesmo tendo uma seqüência diferente, defina as peças na ordem que forem
apresentadas
2.4 Inserindo a bomba no Subsolo
1. Inserindo a bomba hidráulica1. Inserindo a bomba hidráulica1. Inserindo a bomba hidráulica1. Inserindo a bomba hidráulica
Acesse o menu “Incêndio – Bomba para incêndio”.
Clique na conexão destinada à bomba.
No diálogo de “Definição de peças” ative todos os filtros e defina o material como sendo
“Bomba hidráulica”.
Desligue as opções “Sentido do fluxo” e “Ângulos”.
Selecione a opção de bomba 3” x 2.1/2” - 15CV R145 e clique no botão Atribuir.
Ative o comando ortogonal acessando o menu “Ferramentas – Ortogonal” e posicione o
desenho da bomba.
Como os cálculos relacionados à vazão da bomba e à altura manométrica ainda não foram
efetuados, a escolha da bomba em questão foi aleatória, tomando como referência somente os
diâmetros de encaixe da tubulação lançada.
Se desabilitássemos as demais opções do filtro de definição de peças, outras bombas
também seriam apresentadas e poderíamos, no presente momento, ter selecionado qualquer uma
delas.
Após o dimensionamento da bomba será possível definir qual irá suprir a real necessidade
do projeto.
!!!!
Para inserir os registros com a simbologia apresentada corretamente é
necessário antes definir o plano do desenho.
O plano pode ser alterado através da tecla F11 ou da barra de ferramentas Plano.
A forma mais simples para definir o plano ideal corresponde aquela em que uma

79

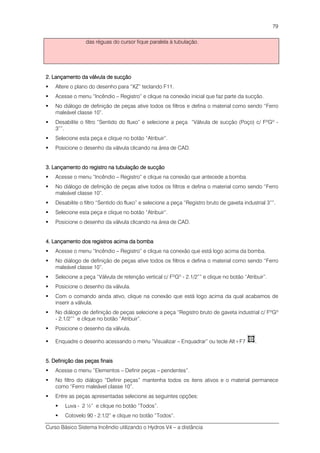

das réguas do cursor fique paralela à tubulação.
2. Lançamento da válvula de sucção2. Lançamento da válvula de sucção2. Lançamento da válvula de sucção2. Lançamento da válvula de sucção
Altere o plano do desenho para “XZ” teclando F11.
Acesse o menu “Incêndio – Registro” e clique na conexão inicial que faz parte da sucção.
No diálogo de definição de peças ative todos os filtros e defina o material como sendo “Ferro
Desabilite o filtro “Sentido do fluxo” e selecione a peça “Válvula de sucção (Poço) c/ FºGº -
3””.
Selecione esta peça e clique no botão “Atribuir”.
Posicione o desenho da válvula clicando na área de CAD.
3. Lançamento do registro na tubulação de sucção3. Lançamento do registro na tubulação de sucção3. Lançamento do registro na tubulação de sucção3. Lançamento do registro na tubulação de sucção
Acesse o menu “Incêndio – Registro” e clique na conexão que antecede a bomba.
Desabilite o filtro “Sentido do fluxo” e selecione a peça “Registro bruto de gaveta industrial 3””.
4. Lançamento dos registros acima da bomba4. Lançamento dos registros acima da bomba4. Lançamento dos registros acima da bomba4. Lançamento dos registros acima da bomba
Acesse o menu “Incêndio – Registro” e clique na conexão que está logo acima da bomba.
Selecione a peça “Válvula de retenção vertical c/ FºGº - 2.1/2”” e clique no botão “Atribuir”.
Posicione o desenho da válvula.
Com o comando ainda ativo, clique na conexão que está logo acima da qual acabamos de
inserir a válvula.
No diálogo de definição de peças selecione a peça “Registro bruto de gaveta industrial c/ FºGº
- 2.1/2”” e clique no botão “Atribuir”.
5. Definição da5. Definição da5. Definição da5. Definição das peças finaiss peças finaiss peças finaiss peças finais
Acesse o menu “Elementos – Definir peças – pendentes”.
No filtro do diálogo “Definir peças” mantenha todos os itens ativos e o material permanece
como “Ferro maleável classe 10”.
Entre as peças apresentadas selecione as seguintes opções:
Luva - 2 ½” e clique no botão “Todos”.
Cotovelo 90 - 2.1/2” e clique no botão “Todos”.

80
Cotovelo 90 - 3” e clique no botão “Todos”.
Clique em “Ok” para fechar o diálogo.
6. Inserindo as cotas6. Inserindo as cotas6. Inserindo as cotas6. Inserindo as cotas
Acesse o menu “Construir - Cota - Isométrica YZ”.
Clique na extremidade da coluna HI-1.
Clique na conexão que está na mesma altura do Hidrante.
Efetue um deslocamento e clique em um ponto da tela.
Para cotar até o piso digite o número “0” e tecle Enter.
Tecle Enter novamente para finalizar a cota.
Tecle F7 para atualizar o desenho.
Efetue o mesmo procedimento para as demais conexões.
7. Inserindo a lista de materiais e a legenda7. Inserindo a lista de materiais e a legenda7. Inserindo a lista de materiais e a legenda7. Inserindo a lista de materiais e a legenda
Acesse o menu “Elemento – Lista de materiais – Inserir no desenho” .
Clique em uma área vazia do detalhe.
Acesse o menu “Elemento – Legenda – Detalhada”.
Clique novamente em uma outra área vazia do detalhe.
Acesse o croqui do pavimento térreo fechando o detalhe isométrico ou clicando no ícone “Abrir
Croqui” .
Finalização do detalhe isométrico

81
Não deu certo
Não foi possível clicar na próxima conexão
Possivelmente, a ferramenta de captura ponto deslocado deve estar acionada. Neste caso
desabilite esta ferramenta de captura e repita o procedimento tal como indicado
2.5 Hidrante de recalque
Veja a seguir os critérios recomendados pela NBR 13714:2000:
ItemItemItemItem 4.2.14.2.14.2.14.2.1
“Todos os sistemas devem ser dotados de dispositivo de recalque, consistindo em um
prolongamento de mesmo diâmetro da tubulação principal, com diâmetro mínimo DN50 (2") e
máximo de DN100 (4"), cujos engates são compatíveis aos utilizados pelo Corpo de Bombeiros
local.”
“Quando a vazão do sistema for superior a 1000L/min, o dispositivo de recalque deverá
possuir um registro de recalque adicional com as mesmas características definidas em 4.2.1, sendo
que o prolongamento da tubulação deverá ter diâmetro no mínimo igual ou superior ao existente na
tubulação de recalque do sistema.”
“Quando o dispositivo de recalque estiver situado no passeio, este deverá ser enterrado em
caixa de alvenaria, com fundo permeável ou dreno, tampa articulada e requadro em ferro fundido,
identificada pela palavra “INCÊNDIO”, com dimensões de 0,40m x 0,60m, afastada a 0,50m da guia
do passeio.
A introdução tem que estar voltada para cima em ângulo de 45° e posicionada, no máximo,
a 0,15m de profundidade em relação ao piso do passeio, conforme a figura 1.
O volante de manobra da válvula deve estar situado a no máximo 0,50m do nível do piso
acabado.
Tal válvula deve ser do tipo gaveta ou esfera, permitindo o fluxo de água nos dois sentidos, e
instalada de forma a garantir seu adequado manuseio.”
Dispositivo de recalque no passeio
Fonte: Figura 1 da NBR 13714:2000
“O dispositivo de recalque pode ser instalado na fachada principal da edificação, ou no
muro da divisa com a rua, coma introdução voltada para a rua e para baixo em um ângulo de 45° e a
uma altura entre 0,60m e 1,00m em relação ao piso do passeio ou interior da propriedade. A
localização do dispositivo de recalque sempre deve permitir a aproximação da viatura apropriada
para o recalque da água, a partir do logradouro público, sem existir qualquer obstáculo que dependa
de remoção para o livre acesso dos bombeiros.”

82
A vazão adotada no exemplo deste curso corresponde a 130l/min para cada hidrante em
uso simultâneo. Mesmo multiplicando este valor por 3 hidrantes e considerando o acréscimo de
vazão nos hidrantes com pressão maior, não será atingido o valor de 1000l/min. Logo, adotaremos
apenas um registro de recalque.
Para dar continuidade ao curso, abra o arquivo “Etapa 08 – Definição das peças e da
bomba.prh”.
1. Lançando a tubulação referente ao hidrante de recalque1. Lançando a tubulação referente ao hidrante de recalque1. Lançando a tubulação referente ao hidrante de recalque1. Lançando a tubulação referente ao hidrante de recalque –––– Parte 1Parte 1Parte 1Parte 1
Abra o croqui do pavimento Subsolo.
Acesse o menu “Visualizar – Zoom” e abra uma janela destacando a coluna HI-1.
Defina a ordenada que fica localizada à direita da escala na base da tela, com o valor “300”.
Acesse o comando “Incêndio – Tubo”.
Defina a rede como “Hidrante”, o material como “Ferro maleável classe 10” e o diâmetro com o
valor “65mm”.
Clique na posição da coluna HI-1.
Clique na opção “NÃO” para manter a elevação em 300.
Digite a coordenada “@ 0,-1300” e tecle Enter.
Acesse o menu “Elementos – Tubos - Inverter sentido”.
Selecione o tubo e tecle Enter.
2. Lançando a tubulação referen2. Lançando a tubulação referen2. Lançando a tubulação referen2. Lançando a tubulação referente ao hidrante de recalquete ao hidrante de recalquete ao hidrante de recalquete ao hidrante de recalque –––– Parte 2Parte 2Parte 2Parte 2
Enquadre o desenho acessando o menu “Visualizar – Enquadrar” ou tecle Alt+F7.
Acesse o menu “Visualizar – Zoom” e abra uma janela destacando a região localizada na frente
da edificação.
Acesse o menu “Incêndio – Hidrantes”.
Clique na extremidade da tubulação.
No diálogo de definição de peças ative todos os filtros e defina o material como sendo
“Incêndio”.
Desabilite a opção “Sentido de fluxo”.
Mova a guia do diálogo até o final e selecione a última opção “Hidrante de recalque de passeio
2 ½””.
Clique no botão “Atribuir”.
Ative o comando “Ferramentas – Ortogonal”.
Posicione o desenho na tela.
3. Lançando a tubulação referente ao hidrante de recalque3. Lançando a tubulação referente ao hidrante de recalque3. Lançando a tubulação referente ao hidrante de recalque3. Lançando a tubulação referente ao hidrante de recalque –––– Parte 3Parte 3Parte 3Parte 3
Enquadre o desenho acessando o menu “Visualizar – Enquadrar” ou tecle Alt+F7.
Acesse o menu “Elementos - Definir peças – Pendentes”.
Defina o material como sendo “Ferro maleável classe 10”.
Selecione a opção “Tê – 2.1/2”” e clique no botão “Atribuir”.
Tecle ESC para finalizar.

83
Aula 7 – Dimensionamento da bomba de
incêndio
1 Dimensionando a bomba de incêndio
Neste capítulo será efetuado o dimensionamento da bomba de incêndio, sendo que
selecionaremos a que for mais apropriada para este projeto.
Uma vez definida a bomba será possível obter as planilhas de pressões e verificar as
perdas de carga nas tubulações e nas mangueiras, vazão da bomba e altura manométrica, entre
outros dados.
Para esta etapa, utilizaremos o arquivo “Etapa 09 – Lançamento da tubulação do hidrante
de recalque.prh”.
1. Inserindo a bomba na memória de1. Inserindo a bomba na memória de1. Inserindo a bomba na memória de1. Inserindo a bomba na memória de cálculocálculocálculocálculo
Abra a pasta Subsolo.
Clique no botão “Opções” que está na memória de cálculo.
Selecione a opção “Auto preencher”.
Memória de cálculo
2.2.2.2. Dimensionando a bomba de incêndioDimensionando a bomba de incêndioDimensionando a bomba de incêndioDimensionando a bomba de incêndio
Clique com o botão direito do mouse sobre o símbolo da bomba.
Entre as opções apresentadas clique em “Dimensionamento”.
Finalizado o cálculo será apresentado um diálogo com algumas informações relacionadas ao
sistema hidráulico e à bomba de incêndio.

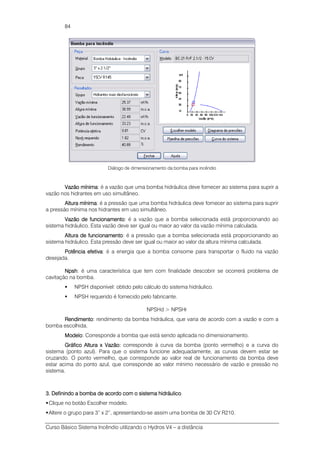

84
Diálogo de dimensionamento da bomba para incêndio
Vazão mínimaVazão mínimaVazão mínimaVazão mínima: é a vazão que uma bomba hidráulica deve fornecer ao sistema para suprir a
vazão nos hidrantes em uso simultâneo.
Altura mínimaAltura mínimaAltura mínimaAltura mínima: é a pressão que uma bomba hidráulica deve fornecer ao sistema para suprir
a pressão mínima nos hidrantes em uso simultâneo.
Vazão de funcionamentoVazão de funcionamentoVazão de funcionamentoVazão de funcionamento: é a vazão que a bomba selecionada está proporcionando ao
sistema hidráulico. Esta vazão deve ser igual ou maior ao valor da vazão mínima calculada.
Altura de funcionamentoAltura de funcionamentoAltura de funcionamentoAltura de funcionamento: é a pressão que a bomba selecionada está proporcionando ao
sistema hidráulico. Esta pressão deve ser igual ou maior ao valor da altura mínima calculada.
Potência efetivaPotência efetivaPotência efetivaPotência efetiva: é a energia que a bomba consome para transportar o fluido na vazão
desejada.
NpshNpshNpshNpsh: é uma característica que tem com finalidade descobrir se ocorrerá problema de
cavitação na bomba.
NPSH disponível: obtido pelo cálculo do sistema hidráulico.
NPSH requerido é fornecido pelo fabricante.
NPSHd > NPSHr
RendimentoRendimentoRendimentoRendimento: rendimento da bomba hidráulica, que varia de acordo com a vazão e com a
bomba escolhida.
ModeloModeloModeloModelo: Corresponde a bomba que está sendo aplicada no dimensionamento.
Gráfico AlturaGráfico AlturaGráfico AlturaGráfico Altura xxxx Vazão:Vazão:Vazão:Vazão: corresponde à curva da bomba (ponto vermelho) e a curva do
sistema (ponto azul). Para que o sistema funcione adequadamente, as curvas devem estar se
cruzando. O ponto vermelho, que corresponde ao valor real de funcionamento da bomba deve
estar acima do ponto azul, que corresponde ao valor mínimo necessário de vazão e pressão no
sistema.
3. Definindo a bomba de acordo com o3. Definindo a bomba de acordo com o3. Definindo a bomba de acordo com o3. Definindo a bomba de acordo com o sistema hidráulicosistema hidráulicosistema hidráulicosistema hidráulico
Clique no botão Escolher modelo.
Altere o grupo para 3” x 2”, apresentando-se assim uma bomba de 30 CV R210.

85
Altere o grupo para 2” x 1.1/2”.
Clique no botão Escolher modelo.
Apresenta-se uma bomba com potência de 7.5 CV R156.
Por questões de segurança troque a potência de 7.5 CV para 10 CV R167.
4. Verificando os hidrantes mais favoráveis4. Verificando os hidrantes mais favoráveis4. Verificando os hidrantes mais favoráveis4. Verificando os hidrantes mais favoráveis
Altere a opção de grupo para “Hidrantes mais favoráveis”.
Observe que as curvas continuam se cruzando e a pressão manométrica da bomba aumentou.
Retorne ao grupo dos Hidrantes mais desfavoráveis selecionando o mesmo no diálogo de
dimensionamento.
Importante!Importante!Importante!Importante!
!
Em relação aos diâmetros de sucção e recalque da bomba, é comum a
tubulação ter diâmetros maiores para reduzir a perda de carga. Neste caso, deve-
se aplicar reduções concêntricas e excêntricas para ligar a bomba à tubulação..
Na conexão de sucção da bomba recomenda-se a aplicação de
reduções excêntricas, sendo que a excentricidade deve estar voltada para cima,
pois assim evita-se a formação de bolsas de ar.
Já na conexão de recalque (descarga) recomenda-se a aplicação de
reduções concêntricas.
Planilha de pressões:Planilha de pressões:Planilha de pressões:Planilha de pressões: proporciona a verificação da pressão que realmente está chegando
aos hidrantes, assim como as perdas de carga ao longo da tubulação.
Diagrama de pressõesDiagrama de pressõesDiagrama de pressõesDiagrama de pressões: apresenta graficamente os trechos que estão sendo identificados
na planilha de pressões.
Curvas do sistemaCurvas do sistemaCurvas do sistemaCurvas do sistema: através da qual pode-se visualizar o ponto de trabalho de acordo com os
cálculos efetuados.
1.1 Planilha de pressões
1. Gerando a1. Gerando a1. Gerando a1. Gerando a planilha de pressõesplanilha de pressõesplanilha de pressõesplanilha de pressões
No diálogo de dimensionamento da bomba clique no botão “Planilha de pressões”.
Clique na opção “Pressão de funcionamento”.
2. Interpretação da planilha2. Interpretação da planilha2. Interpretação da planilha2. Interpretação da planilha
Primeira planilha:Primeira planilha:Primeira planilha:Primeira planilha: hidrantes que estão em uso simultâneo, onde é possível verificar o nível
geométrico em relação ao primeiro pavimento da edificação e a vazão e pressão atuantes em
cada um dos hidrantes em uso simultâneo.
Segunda e terceira planilhas:Segunda e terceira planilhas:Segunda e terceira planilhas:Segunda e terceira planilhas: apresentam os trechos relacionados à tubulação de recalque e
sucção, assim como todos os dados resultantes do dimensionamento.
Quarta planilha:Quarta planilha:Quarta planilha:Quarta planilha: apresenta um resumo da altura manométrica, a vazão da bomba, NPSH
disponível, a potência equivalente e a vazão atuante.
Quinta planilha:Quinta planilha:Quinta planilha:Quinta planilha: apresenta as peças utilizadas na rede e os respectivos comprimentos
equivalentes.
ImportanteImportanteImportanteImportante Se você estiver trabalhando com a versão demonstrativa, a planilha será
apresentada no formato TXT. Caso você esteja trabalhando com a versão normal,
a configuração que acessa a planilha pode ser alterada. Neste caso, antes de
efetuar o dimensionamento da bomba é necessário definir em qual software a

86
!
planilha será gerada.
1.2 Diagrama de pressões
Na planilha de pressões foi possível verificar que os trechos são numerados. Para saber
qual trecho refere-se à numeração é possível gerar um desenho com a seqüência apresentada na
planilha. Este desenho é denominado Diagrama de pressões.
1. Gerando o diagrama de pressões1. Gerando o diagrama de pressões1. Gerando o diagrama de pressões1. Gerando o diagrama de pressões
Clique no botão “Diagrama de pressões” presente no diálogo de dimensionamento da bomba.
Acesse o comando “Visualizar – Zoom” ou F5, e efetue um zoom aproximando o desenho
da bomba hidráulica.
Feche a janela do diagrama de pressões.
Acesse novamente o diálogo de dimensionamento da bomba, clicando com o botão direito
sobre a mesma.
Clique na opção “Dimensionamento”.

87
Diagrama de pressões
1.3 Curvas do sistema
A partir do diálogo de dimensionamento da bomba, pode-se acessar os gráficos de Altura
x Vazão, NPSH x Vazão, Potência x Vazão e Rendimento x Vazão.
Neste gráfico será apresentado o ponto de trabalho ideal da bomba que foi selecionada.
1. Gerando a curva do sistema1. Gerando a curva do sistema1. Gerando a curva do sistema1. Gerando a curva do sistema
Clique no botão “Curva do sistema” presente no diálogo de dimensionamento da bomba.
Acesse o comando “Visualizar – Zoom” ou F5 e efetue um zoom aproximando o gráfico
que corresponde a curva Altura x Vazão.
Feche a janela da curva do sistema.

88
Curva do sistema
2 Critérios relacionados a bomba de incêndio
O dimensionamento da bomba no Hydros pode ser efetuado considerando o reservatório
inferior, tal como visto no exemplo apresentado, ou reservatório superior, sendo que nesta segunda
opção a bomba é aplicada para completar a pressão necessária nos hidrantes, pois a elevação do
reservatório normalmente não é suficiente para atingir a pressão e a vazão necessárias.
Veremos a seguir alguns aspectos relacionados à aplicação da bomba tais como a Bomba
“Jockey” e o acionamento da bomba.
2.1 Bomba Jockey
FiFiFiFinalidadenalidadenalidadenalidade:::: Manter a rede do sistema de incêndio devidamente pressurizada dentro de um
limite pré-definido.
Aplicação:Aplicação:Aplicação:Aplicação: em situações onde possa ocorrer queda de pressão na rede, devido a algum
vazamento. Nestas situações a bomba Jockey é acionada, impedido a ativação da bomba
principal.
De acordo com o Anexo B da NBR 13714:2000
“A vazão máxima gerada por uma bomba Jockey é limitada em 20l/min, que corresponde a
1,2m3
/h, sendo que a pressão máxima de operação desta bomba deve ser igual à pressão da
bomba principal, medida sem vazão.”
Recomenda-se que a diferença de pressão entre os acionamentos seqüenciais da bomba
Jockey e da bomba principal seja de aproximadamente 100KPa, o equivalente a 10,20 m.c.a.
Importante!Importante!Importante!Importante! Não é recomendada a instalação de bombas de incêndio com pressões
superiores a 1 MPa.

89

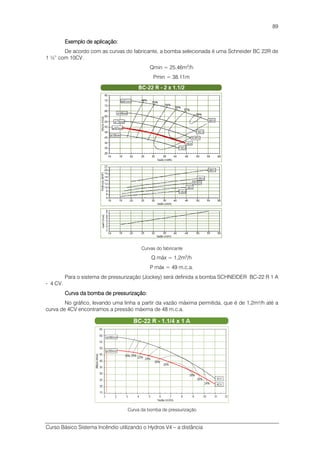

Exemplo de aplicação:Exemplo de aplicação:Exemplo de aplicação:Exemplo de aplicação:
De acordo com as curvas do fabricante, a bomba selecionada é uma Schneider BC 22R de
1 ½” com 10CV.
Qmin = 25.46m3
/h
Pmin = 38.11m
Curvas do fabricante
Q máx = 1,2m3
/h
P máx = 49 m.c.a.
Para o sistema de pressurização (Jockey) será definida a bomba SCHNEIDER BC-22 R 1 A
- 4 CV.
Curva da bomba de pressurização:Curva da bomba de pressurização:Curva da bomba de pressurização:Curva da bomba de pressurização:
No gráfico, levando uma linha a partir da vazão máxima permitida, que é de 1,2m³/h até a
curva de 4CV encontramos a pressão máxima de 48 m.c.a.
Curva da bomba de pressurização

90
2.2 Acionamento das bombas
A NBR 13714:2000 estabelece, no item B.1.13.2, o seguinte critério:
“As automatizações da bomba de pressurização (Jockey) para ligá-la e desligá-la
automaticamente e da bomba principal para somente ligá-la automaticamente devem ser feitas
através de pressostatos instalados, conforme apresentado na figura B.2. Devem ser ligadas nos
painéis de comando e chaves de partida dos motores de cada bomba.”
Sistema de autimatização da bomba principal
Fonte: Figura B.2 da NBR13714:2000
Os componentes de uma central automatizada são:
ManômetroManômetroManômetroManômetro:::: Marca a pressão existente no sistema.
Válvula globoVálvula globoVálvula globoVálvula globo: Bloqueia o sistema no caso de manutenções.
UniãoUniãoUniãoUnião: Desmonta o sistema com facilidade para devidas manutenções ou aferições.
PressostatoPressostatoPressostatoPressostato:::: Acionar a bomba devido a uma determinada queda de pressão.
Válvula de retençãoVálvula de retençãoVálvula de retençãoVálvula de retenção: Impede que a água do sistema escoe quando se efetua uma
drenagem no sistema.
No exemplo que estamos abordando seria necessária a aplicação de 3 pressostatos, os
quais seriam acionados da seguinte forma:
Pressão de acionamento da bomba pelo pressostato de ativação: 43 m.c.a.
Pressão de desativação da bomba pelo pressostato de desativação: 47 m.c.a.
Pressão de ativação da bomba principal pelo pressostato de ativação: 38 m.c.a
3 Cálculo do volume da RTI
A NBR 13714:2000 estabelece, no item 5.4.2:
“Para qualquer sistema de hidrante ou de mangotinho, o volume mínimo de água da reserva
de incêndio deve ser determinado conforme a expressão:
V = Q x t
Onde:
QQQQ é a vazão de duas saídas do sistema aplicado [l/min];

91

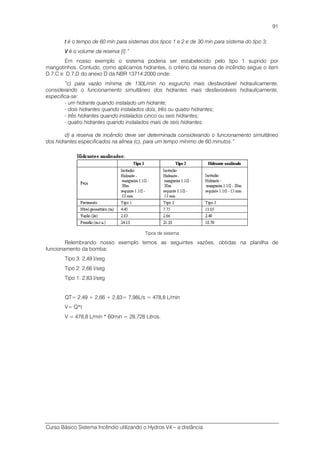

tttt é o tempo de 60 min para sistemas dos tipos 1 e 2 e de 30 min para sistema do tipo 3;
VVVV é o volume da reserva [l].”
Em nosso exemplo o sistema poderia ser estabelecido pelo tipo 1 suprido por
mangotinhos. Contudo, como aplicamos hidrantes, o critério da reserva de incêndio segue o item
D.7.C e D.7.D do anexo D da NBR 13714:2000 onde:
“c) para vazão mínima de 130L/min no esguicho mais desfavorável hidraulicamente,
considerando o funcionamento simultâneo dos hidrantes mais desfavoráveis hidraulicamente,
especifica-se:
- um hidrante quando instalado um hidrante;
- dois hidrantes quando instalados dois, três ou quatro hidrantes;
- três hidrantes quando instalados cinco ou seis hidrantes;
- quatro hidrantes quando instalados mais de seis hidrantes.
d) a reserva de incêndio deve ser determinada considerando o funcionamento simultâneo
dos hidrantes especificados na alínea (c), para um tempo mínimo de 60 minutos.”
Tipos de sistema
Relembrando nosso exemplo temos as seguintes vazões, obtidas na planilha de
funcionamento da bomba:
Tipo 3: 2,49 l/seg
Tipo 2: 2,66 l/seg
Tipo 1: 2,83 l/seg
QT= 2,49 + 2,66 + 2,83= 7,98L/s = 478,8 L/min
V= Q*t
V = 478,8 L/min * 60min = 28.728 Litros.

92
Aula 8 – Dimensionando a rede de incêndio
com hidrantes por gravidade
1 Modificação da tubulação para o abastecimento
descendente
arquivo do curso aberto, abra o arquivo “Etapa 10Etapa 10Etapa 10Etapa 10 –––– Dimensionamento da bombaDimensionamento da bombaDimensionamento da bombaDimensionamento da bomba.prh.prh.prh.prh” na pasta
meus documentosCurso Hydros V4 - Incêndio Arquivos de apoio.
1.1 Modificando o sentido de fluxo da tubulação
1. Apagando a tubulação1. Apagando a tubulação1. Apagando a tubulação1. Apagando a tubulação
Abra o croqui do pavimento subsolo.
Dê um duplo clique no detalhe de incêndio H1.
Acesse o menu Visualizar-Zoom ou tecle F5.
Abra uma janela destacando a região entre o hidrante e a sucção da bomba.
Ative a ferramenta filtrar desenhos acessando o menu “Ferramentas – Filtrar desenhos” .
Selecione a tubulação que está entre a sucção e o tê que deriva o ramal até o hidrante (18
seleções).
Tecle Delete ou acesse o menu “Manipular – Apagar”.
2. Modificando o sentido de fluxo2. Modificando o sentido de fluxo2. Modificando o sentido de fluxo2. Modificando o sentido de fluxo
Acesse o menu “Visualizar-Zoom” ou tecle F5 .
Abra uma janela destacando a região onde estão as tubulações verticais.
Acesse o menu “Elementos - Tubos - Inverter sentido” .
Selecione os dois tubos verticais e tecle Enter.
3. Invertendo o fluxo no pavimento Térreo3. Invertendo o fluxo no pavimento Térreo3. Invertendo o fluxo no pavimento Térreo3. Invertendo o fluxo no pavimento Térreo
Acesse a janela Projeto clicando no ícone .
Abra o pavimento Térreo efetuando um duplo clique sobre o mesmo.

93
4. Inver4. Inver4. Inver4. Invertendo o fluxo no pavimento Tipo 1tendo o fluxo no pavimento Tipo 1tendo o fluxo no pavimento Tipo 1tendo o fluxo no pavimento Tipo 1
Abra o pavimento Tipo 1 efetuando um duplo clique sobre o mesmo.
5. Copiando o Tipo 1 para os demais pavimentos acima5. Copiando o Tipo 1 para os demais pavimentos acima5. Copiando o Tipo 1 para os demais pavimentos acima5. Copiando o Tipo 1 para os demais pavimentos acima
Acesse a janela Projeto clicando no ícone correspondente .
Clique com o botão direito mouse sobre o pavimento Tipo 1.
No menu apresentado, selecione “Copiar croqui”.
Em “Origem” defina o Tipo 1.
Em “Destino” selecione Tipo 2. Pressionando e mantendo pressionada a tecla CTRL, selecione
os pavimentos Tipo 3 e Cobertura.
Em “Copiar”, selecione o item “Todos os elementos (inclusive detalhes)”.
Em “Projetos” selecione os itens Arquitetura e Incêndio.
No aviso apresentado clique em “Sim para todos”.
Importante!Importante!Importante!Importante!
!
O comando Copiar croqui não dispõe da função “Desfazer”. Portanto,
antes de efetuar a cópia de croqui certifique-se de ter selecionado corretamente
os pavimentos de origem e destino. Outro procedimento que deve ser feito é
salvar o projeto antes de copiar o croqui, já que caso se cometa algum equívoco,
bastaria fechar o arquivo sem salvá-lo.
1.2 Ajustando o pavimento cobertura
1. Desabilitando as arquiteturas na cobertura1. Desabilitando as arquiteturas na cobertura1. Desabilitando as arquiteturas na cobertura1. Desabilitando as arquiteturas na cobertura
Acesse o pavimento de cobertura, efetuando um duplo clique sobre o mesmo, na janela
Projeto.
Pressione e mantenha pressionada a tecla CTRL e clique sobre os níveis Arq. Subsolo, Arq.
Tipo e Arq. Térreo.
Desabilite os itens “Visível” e “Ativo”.
Clique em “OK” no diálogo Propriedades de nível. Em seguida clique em “OK” no diálogo
Níveis.
2. Traçando a linha de apoio2. Traçando a linha de apoio2. Traçando a linha de apoio2. Traçando a linha de apoio

94
Abra uma janela destacando a coluna HI-1.
Acesse o menu “Construir – Linha” .
Clique na coluna que apresenta a indicação HI-1.
Digite “@ 200” e tecle Enter duas vezes seguidas.
3. Apagando o ramal ligado a coluna3. Apagando o ramal ligado a coluna3. Apagando o ramal ligado a coluna3. Apagando o ramal ligado a coluna
Acesse o menu “Ferramentas – Filtrar desenhos” .
Acesse o menu “Manipular – Apagar” e selecione o ramal ao lado da coluna (2 seleções).
Muito cuidado para não selecionar a coluna!
Desative o Filtro de desenho acessando o menu “Ferramentas – Filtrar desenhos” .
4. Acessando o detalhe de incêndio4. Acessando o detalhe de incêndio4. Acessando o detalhe de incêndio4. Acessando o detalhe de incêndio
Efetue um duplo clique no retângulo que define a região do detalhe.
No diálogo que será apresentado defina a rotação igual a “30°” e clique em “OK”.
Na mensagem que será apresentada, clique em “Sim”.
5. Apagando o ramal ligado a coluna5. Apagando o ramal ligado a coluna5. Apagando o ramal ligado a coluna5. Apagando o ramal ligado a coluna
Ative a ferramenta Ponto relativo ao plano .
Acesse o menu “Incêndio – Tubo” .
Defina a rede como “Hidrante”, o material como “Ferro maleável classe 10” e o diâmetro como
“80mm” e clique no botão “OK”.
Clique na ponta da linha de apoio que está no lado oposto da coluna.
Na linha de comando defina o valor “400” e tecle Enter.
Clique novamente na ponta da linha de apoio, defina na linha de comando o valor “330” e tecle
Enter.
Clique na ponta da coluna HI-1. Como o valor de 330 já está definido tecle Enter duas vezes
seguidas para finalizar o lançamento.
1.3 Desenhando o reservatório
O Hydros não realiza o dimensionamento do tamanho do reservatório, no entanto efetua a
geração do desenho, sendo que a criação do mesmo é efetuada em planta baixa para
posteriormente ser visualizada no detalhe.
Como o desenho será criado em planta baixa, apagaremos o detalhe atual e geraremos
um novo detalhe compreendendo a região do reservatório.
O desenho do reservatório não influencia no dimensionamento da rede, pois todo o cálculo
está relacionado à posição das tubulações.

95
1. Desenhando o reservatório1. Desenhando o reservatório1. Desenhando o reservatório1. Desenhando o reservatório
Feche o detalhe clicando no X respectivo a janela do detalhe isométrico, ou clicando no ícone
“Abrir croqui” .
Na planta baixa clique sobre o retângulo que define a área do detalhe isométrico e pressione a
tecla Delete.
Efetue um zoom na região do reservatório acessando o menu “Visualizar –Zoom” ou tecle
F5.
Abra uma área destacando o reservatório.
Acesse o menu “Incêndio – Caixa isométrica”.
Clique no canto esquerdo inferior interno do reservatório. Em seguida clique no canto direito
superior interno do reservatório.
Defina o valor da altura que corresponde à dimensão vertical do reservatório como sendo “200”
e o valor da elevação que corresponde à distância entre a laje da cobertura e o fundo do
reservatório como sendo “400”.
Clique em “OK” para concluir.
2. Visualizando o reservatório2. Visualizando o reservatório2. Visualizando o reservatório2. Visualizando o reservatório
Ative a ferramenta Ortogonal acessando o menu “Ferramentas – Ortogonal” ou teclando F8.
Acesse o menu “Incêndio – Detalhe Isométrico”.
Clique em um ponto abaixo e à esquerda do reservatório.
Clique em um ponto abaixo e à direita do reservatório.
Clique em um ponto qualquer acima do reservatório.
Defina a rotação como sendo “330°” e clique no botão “Abrir”.
Não deu certo
Não consegui selecionar os pontos do reservatório
Caso você não esteja conseguindo selecionar os pontos do reservatório, verifique se a
ferramenta ortogonal e as ferramentas de captura estão todas desabilitadas. Se não estiverem
é necessário desativá-las.
2 Dimensionando a tubulação
Caso você tenha tido algum problema no lançamento nas etapas anteriores ou julgue
adequado, poderá abrir o arquivo “Etapa 11 – Modificação da rede.prh” na pasta meus
2.1 Ajustando a tubulação
1. Inserindo a tomada d’água1. Inserindo a tomada d’água1. Inserindo a tomada d’água1. Inserindo a tomada d’água
Abra o croqui do pavimento Cobertura.
Abra o detalhe de incêndio presente neste pavimento.
Acesse o menu “Visualizar – Zoom” ou tecle F5.

96

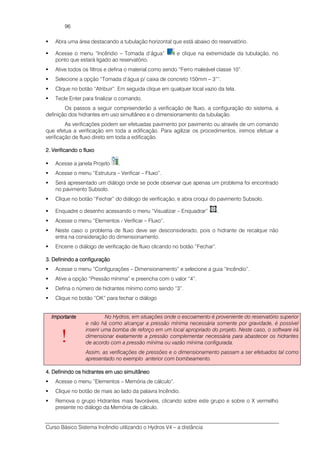

Abra uma área destacando a tubulação horizontal que está abaixo do reservatório.
Acesse o menu “Incêndio – Tomada d’água” e clique na extremidade da tubulação, no
ponto que estará ligado ao reservatório.
Ative todos os filtros e defina o material como sendo “Ferro maleável classe 10”.
Selecione a opção “Tomada d’água p/ caixa de concreto 150mm – 3””.
Clique no botão “Atribuir”. Em seguida clique em qualquer local vazio da tela.
Tecle Enter para finalizar o comando.
Os passos a seguir compreenderão a verificação de fluxo, a configuração do sistema, a
definição dos hidrantes em uso simultâneo e o dimensionamento da tubulação.
As verificações podem ser efetuadas pavimento por pavimento ou através de um comando
que efetua a verificação em toda a edificação. Para agilizar os procedimentos, iremos efetuar a
verificação de fluxo direto em toda a edificação.
2222. Verifica. Verifica. Verifica. Verificando o fluxondo o fluxondo o fluxondo o fluxo
Acesse a janela Projeto .
Acesse o menu “Estrutura – Verificar – Fluxo”.
Será apresentado um diálogo onde se pode observar que apenas um problema foi encontrado
no pavimento Subsolo.
Clique no botão “Fechar” do diálogo de verificação, e abra croqui do pavimento Subsolo.
Enquadre o desenho acessando o menu “Visualizar – Enquadrar” .
Acesse o menu “Elementos - Verificar – Fluxo”.
Neste caso o problema de fluxo deve ser desconsiderado, pois o hidrante de recalque não
entra na consideração do dimensionamento.
Encerre o diálogo de verificação de fluxo clicando no botão “Fechar”.
3. Definindo a configuração3. Definindo a configuração3. Definindo a configuração3. Definindo a configuração
Acesse o menu “Configurações – Dimensionamento” e selecione a guia “Incêndio”.
Ative a opção “Pressão mínima” e preencha com o valor “4”.
Defina o número de hidrantes mínimo como sendo “3”.
Clique no botão “OK” para fechar o diálogo
!
No Hydros, em situações onde o escoamento é proveniente do reservatório superior
e não há como alcançar a pressão mínima necessária somente por gravidade, é possível
inserir uma bomba de reforço em um local apropriado do projeto. Neste caso, o software irá
dimensionar exatamente a pressão complementar necessária para abastecer os hidrantes
de acordo com a pressão mínima ou vazão mínima configurada.
Assim, as verificações de pressões e o dimensionamento passam a ser efetuados tal como
apresentado no exemplo anterior com bombeamento.
4. Definindo os hidrantes em uso simultâneo4. Definindo os hidrantes em uso simultâneo4. Definindo os hidrantes em uso simultâneo4. Definindo os hidrantes em uso simultâneo
Clique no botão de mais ao lado da palavra Incêndio.
Remova o grupo Hidrantes mais favoráveis, clicando sobre este grupo e sobre o X vermelho
presente no diálogo da Memória de cálculo.

97
Clique no botão “Opções” e selecione a opção “Definir hidrantes mais desfavoráveis”.
Clique no botão de mais ao lado do grupo Hidrantes mais desfavoráveis. Serão apresentados
os hidrantes dos seguintes pavimentos: Tipo 1, Tipo 2 e Tipo 3.
!
O exemplo que está sendo apresentado é referente a uma edificação vertical. No
entanto, o mesmo procedimento é efetuado quando se tem uma edificação horizontal com
vários hidrantes.
O software irá indicar quais são os hidrantes mais desfavoráveis entre os presentes
no pavimento, sendo que o usuário pode e deve definir alguns grupos de hidrantes
posicionados em locais diferentes para constatar se a pressão é suficiente em outras
combinações de hidrantes em uso simultâneo.
Agora que já definimos os hidrantes em uso simultâneo efetuaremos a verificação dos
diâmetros.
5. Verificando os diâmetros5. Verificando os diâmetros5. Verificando os diâmetros5. Verificando os diâmetros
Acesse o menu “Estrutura – Verificar – Diâmetros”.
Será apresentado um diálogo mostrando uma lista informando que 2 problemas foram
encontrados no pavimento Cobertura.
Clique no botão “Fechar” do diálogo de verificação.
Na janela Projeto efetue um duplo clique no pavimento Cobertura.
Abra o detalhe isométrico efetuando um duplo clique sobre o retângulo vermelho que define a
área do detalhe.
No diálogo que será apresentado clique no botão “Abrir”.
Acesse o menu “Elementos - Verificar - Diâmetros”.
Serão apresentados os dois problemas.
Para alterar os diâmetros de 80mm para 65mm clique no botão “Todos”.
Não deu certo
Foi apresentado mais de um problema de fluxo
Possivelmente a tomada d’água não foi inserida corretamente. Dessa forma, volte ao início do
item 2 e reveja o procedimento de inserção da tomada d’água.
2.2 Definindo os registros e válvulas
Após o dimensionamento da tubulação será necessário definir alguns registros e peças
pendentes.
Estas peças devem ser inseridas após as verificações dos diâmetros, pois neste momento,
já se sabe o diâmetro correto da peça a ser inserida. Essas peças devem ser selecionadas antes

98
da verificação de pressões, pois as mesmas geram perda de carga que influenciam na planilha de
pressões.
Antes da inserção das peças será necessário inserir uma conexão na tubulação, pois no
momento há somente uma conexão correspondente à derivação do hidrante.
1. Inserindo a conexão na tubulação1. Inserindo a conexão na tubulação1. Inserindo a conexão na tubulação1. Inserindo a conexão na tubulação
Acesse o menu “Visualizar – Zoom” .
Abra uma área destacando a tubulação da Cobertura.
Ative a ferramenta de captura Ponto Deslocado .
Defina a rede como “Hidrante” e clique no botão “OK”.
Clique na ponta da coluna Hi-1.
Digite na linha de comando “160” e tecle Enter duas vezes seguidas.
Tecle F7 para atualizar os desenhos.
Desabilite a ferramenta Ponto Deslocado .
2222. Inserindo o registro de gaveta. Inserindo o registro de gaveta. Inserindo o registro de gaveta. Inserindo o registro de gaveta
Altere o plano do cursor para XZ, através da tecla F11 ou através da barra de ferramentas
Planos.
Ative a ferramenta Ortogonal, acessando o menu “Ferramentas – Ortogonal” ou teclando
F8.
Acesse o menu “Visualizar – Zoom” .
Abra uma área destacando a posição das duas conexões onde serão inseridos os registros.
Acesse o menu “Incêndio – Registro” e clique na ultima conexão adicionada.
Ative todos os filtros e defina o material como “Ferro maleável classe 10”
Selecione o “Registro bruto de gaveta industrial – 2.1/2”” .
Clique no botão “Atribuir” e clique em um ponto perpendicular à tubulação.
3. Inserindo a válvula de retenção3. Inserindo a válvula de retenção3. Inserindo a válvula de retenção3. Inserindo a válvula de retenção
Acesse o menu “Incêndio – Registro” .
Clique na conexão que está abaixo da qual acabamos de inserir o registro de gaveta.
Ative todos os filtros e defina o material como “Ferro maleável classe 10”.
Selecione “Válvula de retenção vertical– 2.1/2”” .
Clique no botão “Atribuir” e clique abaixo da válvula.

99
2.3 Definindo as peças pendentes
1. Definindo as peças no pavimento Cobertura1. Definindo as peças no pavimento Cobertura1. Definindo as peças no pavimento Cobertura1. Definindo as peças no pavimento Cobertura
Selecione a opção “Cotovelo 90° – 2.1/2”” e clique no botão “Todos”.
Selecione a opção “Tomada d’água para caixa de concreto 150mm – 2.1/2”” e clique no botão
“Todos”.
No diálogo que será apresentado clique em “OK”.
Acesse a janela Projeto e efetue um duplo clique no pavimento Tipo 3.
Efetue um duplo clique sobre o retângulo vermelho que define a área do detalhe de incêndio.
Selecione a opção “Luva - 2.1/2”” e clique no botão “Todos”.
Clique em “OK” no diálogo que será apresentado.
LembreteLembreteLembreteLembrete
!
Quando temos apenas uma opção de peça a ser inserida em uma conexão, ao aplicar o
botão “todos” no diálogo “definir peças”, o programa não apresentará a opção de escolha,
exatamente por haver somente uma. Dessa forma, ele insere esta mesma peça sem
questionar. Este procedimento ocorrerá nos pavimentos tipo, onde os tubos e o Te de
2.1/2” serão atribuídos automaticamente.
4.4.4.4. Definindo as peças no pavimento Tipo 1Definindo as peças no pavimento Tipo 1Definindo as peças no pavimento Tipo 1Definindo as peças no pavimento Tipo 1

100
5. Definindo as peças no pavimento Térreo5. Definindo as peças no pavimento Térreo5. Definindo as peças no pavimento Térreo5. Definindo as peças no pavimento Térreo
Acesse a janela Projeto e efetue um duplo clique no pavimento Térreo.
6. Definindo as peças no pavimento Subsolo6. Definindo as peças no pavimento Subsolo6. Definindo as peças no pavimento Subsolo6. Definindo as peças no pavimento Subsolo
Acesse a janela Projeto e efetue um duplo clique no pavimento Subsolo.
Selecione as opções:
“Luva - 2.1/2”” e clique no botão “Todos”.
“Cotovelo 90 graus - 2.1/2”” e clique no botão “Todos””.
Desative o filtro Sentido do fluxo.
Selecione a opção “Tê - 2.1/2”” e clique no botão “Todos”.
3 Verificando as pressões
Agora que já estamos com toda a tubulação lançada e com as peças definidas,
poderemos efetuar as verificações de pressões no sistema de hidrantes. Após a verificação das
pressões verificaremos as planilhas de dimensionamento através da memória de cálculo.
1. Verificando as pressões no projeto.1. Verificando as pressões no projeto.1. Verificando as pressões no projeto.1. Verificando as pressões no projeto.
Acesse o menu “Estrutura - Verificar – Pressões”.
No relatório que foi apresentado, existe uma indicação de que há problema de pressão no
pavimento Tipo 3.
Clique em “Fechar”.

101

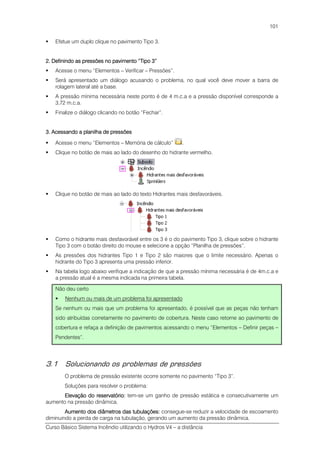

Efetue um duplo clique no pavimento Tipo 3.
2.2.2.2. Definindo as pressões no pavimento “Tipo 3”Definindo as pressões no pavimento “Tipo 3”Definindo as pressões no pavimento “Tipo 3”Definindo as pressões no pavimento “Tipo 3”
Acesse o menu “Elementos – Verificar – Pressões”.
Será apresentado um diálogo acusando o problema, no qual você deve mover a barra de
rolagem lateral até a base.
A pressão mínima necessária neste ponto é de 4 m.c.a e a pressão disponível corresponde a
3,72 m.c.a.
Finalize o diálogo clicando no botão “Fechar”.
3. Acessando a planilha de pressões3. Acessando a planilha de pressões3. Acessando a planilha de pressões3. Acessando a planilha de pressões
Acesse o menu “Elementos – Memória de cálculo” .
Clique no botão de mais ao lado do desenho do hidrante vermelho.
Clique no botão de mais ao lado do texto Hidrantes mais desfavoráveis.
Como o hidrante mais desfavorável entre os 3 é o do pavimento Tipo 3, clique sobre o hidrante
Tipo 3 com o botão direito do mouse e selecione a opção “Planilha de pressões”.
As pressões dos hidrantes Tipo 1 e Tipo 2 são maiores que o limite necessário. Apenas o
hidrante do Tipo 3 apresenta uma pressão inferior.
Na tabela logo abaixo verifique a indicação de que a pressão mínima necessária é de 4m.c.a e
a pressão atual é a mesma indicada na primeira tabela.
Não deu certo
Nenhum ou mais de um problema foi apresentado
Se nenhum ou mais que um problema foi apresentado, é possível que as peças não tenham
sido atribuídas corretamente no pavimento de cobertura. Neste caso retorne ao pavimento de
cobertura e refaça a definição de pavimentos acessando o menu “Elementos – Definir peças –
Pendentes”.
3.1 Solucionando os problemas de pressões
O problema de pressão existente ocorre somente no pavimento “Tipo 3”.
Soluções para resolver o problema:
Elevação do reservatório:Elevação do reservatório:Elevação do reservatório:Elevação do reservatório: tem-se um ganho de pressão estática e consecutivamente um
aumento na pressão dinâmica.
Aumento dos diâmetros das tubulações:Aumento dos diâmetros das tubulações:Aumento dos diâmetros das tubulações:Aumento dos diâmetros das tubulações: consegue-se reduzir a velocidade de escoamento
diminuindo a perda de carga na tubulação, gerando um aumento da pressão dinâmica.

102

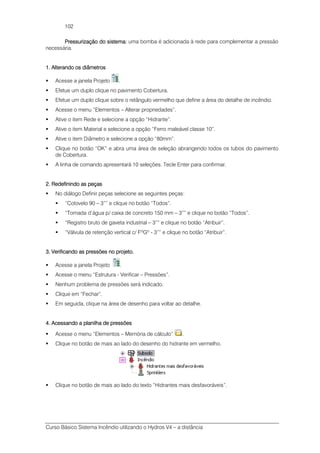

Pressurização do sistema:Pressurização do sistema:Pressurização do sistema:Pressurização do sistema: uma bomba é adicionada à rede para complementar a pressão
necessária.
1.1.1.1. Alterando os diâmetrosAlterando os diâmetrosAlterando os diâmetrosAlterando os diâmetros
Efetue um duplo clique no pavimento Cobertura.
Acesse o menu “Elementos – Alterar propriedades”.
Ative o item Rede e selecione a opção “Hidrante”.
Ative o item Material e selecione a opção “Ferro maleável classe 10”.
Ative o item Diâmetro e selecione a opção “80mm”.
Clique no botão “OK” e abra uma área de seleção abrangendo todos os tubos do pavimento
de Cobertura.
A linha de comando apresentará 10 seleções. Tecle Enter para confirmar.
2. Redefinindo as peças2. Redefinindo as peças2. Redefinindo as peças2. Redefinindo as peças
No diálogo Definir peças selecione as seguintes peças:
“Cotovelo 90 – 3”” e clique no botão “Todos”.
“Tomada d’água p/ caixa de concreto 150 mm – 3”” e clique no botão “Todos”.
“Registro bruto de gaveta industrial – 3”” e clique no botão “Atribuir”.
“Válvula de retenção vertical c/ FºGº - 3”” e clique no botão “Atribuir”.
3. Verificando as pressões no projeto.3. Verificando as pressões no projeto.3. Verificando as pressões no projeto.3. Verificando as pressões no projeto.
Acesse o menu “Estrutura - Verificar – Pressões”.
Nenhum problema de pressões será indicado.
Em seguida, clique na área de desenho para voltar ao detalhe.
4. Acessando a planilha de pressões4. Acessando a planilha de pressões4. Acessando a planilha de pressões4. Acessando a planilha de pressões
Acesse o menu “Elementos – Memória de cálculo” .
Clique no botão de mais ao lado do desenho do hidrante em vermelho.
Clique no botão de mais ao lado do texto “Hidrantes mais desfavoráveis”.

103

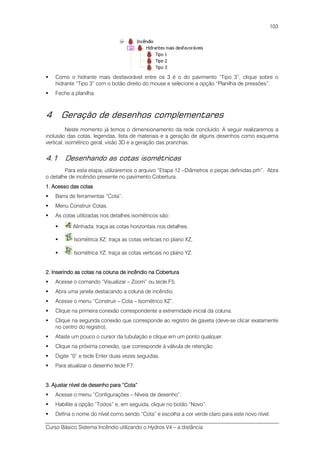

Como o hidrante mais desfavorável entre os 3 é o do pavimento “Tipo 3”, clique sobre o
hidrante “Tipo 3” com o botão direito do mouse e selecione a opção “Planilha de pressões”.
Feche a planilha.
4 Geração de desenhos complementares
Neste momento já temos o dimensionamento da rede concluído. A seguir realizaremos a
inclusão das cotas, legendas, lista de materiais e a geração de alguns desenhos como esquema
vertical, isométrico geral, visão 3D e a geração das pranchas.
4.1 Desenhando as cotas isométricas
Para esta etapa, utilizaremos o arquivo “Etapa 12 –Diâmetros e peças definidas.prh”. Abra
o detalhe de incêndio presente no pavimento Cobertura.
1. Acesso das1. Acesso das1. Acesso das1. Acesso das cotascotascotascotas
Barra de ferramentas “Cota”.
Menu Construir Cotas.
As cotas utilizadas nos detalhes isométricos são:
Alinhada: traça as cotas horizontais nos detalhes.
Isométrica XZ: traça as cotas verticais no plano XZ.
Isométrica YZ: traça as cotas verticais no plano YZ.
2. Inserindo as cotas na coluna de incêndio na Cobertura2. Inserindo as cotas na coluna de incêndio na Cobertura2. Inserindo as cotas na coluna de incêndio na Cobertura2. Inserindo as cotas na coluna de incêndio na Cobertura
Acesse o comando “Visualizar – Zoom” ou tecle F5.
Abra uma janela destacando a coluna de incêndio.
Acesse o menu “Construir – Cota – Isométrico XZ”.
Clique na primeira conexão correspondente a extremidade inicial da coluna.
Clique na segunda conexão que corresponde ao registro de gaveta (deve-se clicar exatamente
no centro do registro).
Afaste um pouco o cursor da tubulação e clique em um ponto qualquer.
Clique na próxima conexão, que corresponde à válvula de retenção.
Digite “0” e tecle Enter duas vezes seguidas.
Para atualizar o desenho tecle F7.
3.3.3.3. Ajustar nível de desenho para “CotAjustar nível de desenho para “CotAjustar nível de desenho para “CotAjustar nível de desenho para “Cota”a”a”a”
Habilite a opção “Todos” e, em seguida, clique no botão “Novo”.
Defina o nome do nível como sendo “Cota” e escolha a cor verde claro para este novo nível.

104
Clique duas vezes no botão “OK”.
Na janela Projeto, selecione o nível recém criado na barra de ferramentas.
Não deu certo
Os valores das cotas ficaram fracionados
Caso os valores das cotas tenham ficado fracionados, é provável que as conexões não tenham
sido capturadas corretamente, por alguma dificuldade na seleção do símbolo. Neste caso,
deve-se apagar as cotas, selecionado-as e teclando “Delete”.
Ative o filtro de desenho acessando o menu Ferramentas – Filtrar desenhos, pois assim
evitaremos que o símbolo seja selecionado.
Volte a lançar as cotas como indicado na seqüência anterior.
Após o lançamento das cotas desabilite o filtro de desenho acessando o menu Ferramentas –
Filtrar desenhos .
4.2 Inserindo a lista de materiais e a legenda
A lista de materiais pode ser obtida a qualquer momento do projeto.
As peças podem ser listadas para cada pavimento ou do projeto completo.
Cada peça pode apresentar vários itens associados.
Após inserir a lista, qualquer modificação no projeto atualiza automaticamente a lista de
materiais.
Lista de Materiais
PVCrígido soldável
Joelho 90º soldável
25 mm 1 pç
Tubos
25 mm 5.16 m
Alimentação
Aparelho
Chuveiro
25mmx 3/4" 1 pç
Torneira de lavatório
25 mm- 1/2" 2 pç
Vaso Sanitário p/ Válvula de Descarga de 11/2"
40mm- 1 1/2" 2 pç
Metais
Possibilidade de inserir legendas com símbolos e sua descrição, ou ainda legendas com
símbolos contendo a composição das peças.
1.1.1.1. Inserindo a lista de materiaisInserindo a lista de materiaisInserindo a lista de materiaisInserindo a lista de materiais e as legendase as legendase as legendase as legendas
Enquadre o desenho acessando o comando “Visualizar – Enquadrar” .
Acesse o comando “Elementos – Lista de materiais – Inserir no desenho” e clique ao lado do
detalhe para inserir a lista.
Acesse o comando “Elementos – Legenda – Símbolos” e clique ao lado da lista de materiais.

105
Acesse o comando “Elementos – Legenda – Detalhada” e clique abaixo da legenda de
símbolos.
Acesse o comando “Elementos – Legenda – Indicações” e clique abaixo da lista de materiais.
!
Uma vez que o detalhe é cotado e a lista de materiais é inserida, se alterarmos a rotação do
detalhe ou o apagarmos, tudo que foi feito relacionado ao desenho será apagado.
Apenas as tubulações lançadas e as peças definidas estarão presentes no novo detalhe.
Logo, crie as cotas e demais desenhos relacionados à arquitetura, quando você tiver
certeza de qual rotação será apresentada na prancha.
4.3 Esquema vertical de incêndio
Acesse o comando “Estrutura – Esquema vertical de incêndio”.
Grave o esquema vertical acessando o comando “Ferramentas – Gravar DWG/DXF”.
Escolha uma pasta para salvar o arquivo. Em seguida, no diálogo Desenho, defina o nome
“Esquema Vertical de Incêndio” e clique em “OK”.
Na versão demonstrativa não será possível efetuar esta gravação!
Feche a janela do esquema vertical de incêndio.
4.4 Esquema isométrico de incêndio
Acesse o comando “Estrutura–Esquema isométrico de incêndio”.
Grave o esquema isométrico de incêndio acessando o comando “Ferramentas – Gravar
DWG/DXF”.
Escolha uma pasta para salvar o arquivo. Em seguida, será apresentado o diálogo Desenho no
qual deve-se informar um título a ser apresentado na janela Projeto.
Defina o nome “Esquema Isométrico de Incêndio” e clique em “OK”.
Feche a janela do esquema isométrico de incêndio.
4.5 Visualização tridimensional
Durante o lançamento da rede de incêndio, é possível gerar a visualização 3D de todo
projeto, proporcionando ao usuário uma opção para verificar se existem interferências entre as
redes.
A visualização tridimensional de todo projeto pode ser feita através de qualquer janela do
programa a partir do ícone correspondente , na barra de ferramentas principal, ou através do
comando Elementos-Visão 3D, a partir da janela de CAD do croqui.
Para gerar a visão 3D clique no ícone correspondente .
Clique com o botão direito na tela de CAD e, no menu de contexto, selecione a opção
“Propriedades”.
Pode–se mover e rotacionar o desenho, utilizando as funções da barra de ferramentas Posição.

106
Outra possibilidade é a geração de cortes no desenho utilizando as funções da barra de
ferramenta Corte.
Feche a janela da visualização 3D.
4.6 Lista de materiais
A lista de materiais pode ser gerada como um arquivo de extensão DOC, HTML ou TXT,
havendo ainda a possibilidade de contabilizar as peças de toda a edificação ou somente de um
pavimento.
1. Configuração dos relatórios1. Configuração dos relatórios1. Configuração dos relatórios1. Configuração dos relatórios
Acesse o comando “Configurações – Relatórios”.
Opte pela visualização em formato RTF.
Se você estiver trabalhando com a versão demonstrativa será possível acessar a lista somente
no formato TXT.
As fontes dos relatórios podem ser alteradas clicando no botão . No exemplo, manteremos
as configurações atuais.
Feche a configuração clicando no botão “OK”.
2. Gerando a lista de materiais2. Gerando a lista de materiais2. Gerando a lista de materiais2. Gerando a lista de materiais
Abra a janela Projeto.
Dê um duplo clique sobre o pavimento Cobertura.
Acesse o comando “Elementos – Lista de materiais – Relatório do projeto”. Através desta
opção a lista de materiais será apresentada contendo todas as peças que fazem parte deste
projeto.
Feche esta lista.
Acesse o comando “Elementos – Lista de materiais – Relatório do pavimento”. Serão
apresentados os matérias relacionados ao pavimento que está aberto (neste caso o pavimento
Cobertura).
Feche a lista.
4.7 Gerando as pranchas
Visto que todos os desenhos do projeto estão completos, pode-se efetuar a geração das
pranchas finais. Esta operação permite agrupar os diversos desenhos associados ao projeto em
folhas de tamanho personalizado e o programa encarrega-se de distribuir os elementos nas folhas.
Antes de efetuar a geração das pranchas vamos renumerar os detalhes com o objetivo de
não enviar detalhes repetidos para as mesmas.
1. Renume1. Renume1. Renume1. Renumerando os detalhesrando os detalhesrando os detalhesrando os detalhes....
Acesse o Menu “Elementos – Renumerar Detalhes”.
Ative a opção Verificar e clique “OK”.
Será apresentado o resultado da renumeração.
2. Configurando as pranchas2. Configurando as pranchas2. Configurando as pranchas2. Configurando as pranchas

107
Acesse o menu “Estrutura – Gerar Pranchas” .
No diálogo Gerar pranchas clique no botão “Configurar”.
Defina o tamanho da área útil como sendo “1188 x 840mm”.
Clique em “OK”.
No diálogo gerar pranchas, clique no botão “Nenhum”. Em seguida efetue um duplo clique nos
detalhes “H2” e “H4”.
3. Gerando as pranchas3. Gerando as pranchas3. Gerando as pranchas3. Gerando as pranchas
No diálogo Gerar pranchas clique no botão “OK”.
Serão geradas 2 pranchas.
Acesse o comando “Prancha - Mostrar somente layout”.
Selecione a prancha 2.
Clique com o botão direito sobre o desenho da prancha 2. No menu de contexto selecione o
comando “Mover para a outra prancha”.
Na linha de comando digite o número “1” e tecle Enter.
Elimine a prancha 2 acessando o comando “Prancha – Excluir prancha”.
Acesse o comando “Prancha – Reordenar prancha corrente”.
4. Editando os desenhos4. Editando os desenhos4. Editando os desenhos4. Editando os desenhos
Efetue um duplo clique sobre o detalhe que está mais abaixo da prancha.
O desenho passa a ser apresentado em uma nova janela de CAD.
Pode-se efetuar qualquer tipo de alteração, contudo não será necessário modificar este
detalhe.
Feche a janela deste detalhe.
5. Inserindo as margens5. Inserindo as margens5. Inserindo as margens5. Inserindo as margens
Acesse o comando “Ferramentas - Ler DWG/DXF”.
Selecione o arquivo A0.DXF que está disponível na Biblioteca ou na pasta de instalação do
programa, geralmente em C:Arquivos de programasAltoQiAltoQi Hydros V4
Desative a opção “Converter Escala” e selecione a opção “Inserir em novos níveis”.
Clique no botão “OK” para inserir a margem.
Acesse o comando “Projeto – Salvar arquivo como”.
Esta opção não está acessível na versão demonstrativa!
Selecione uma pasta para salvar o arquivo e defina o nome “Prancha”.
Defina novamente o nome “Prancha”, para associar ao arquivo PRH do Hydros.
A impressão do desenho pode ser efetuada acessando o comando “Projeto – Imprimir”.
No diálogo de impressão pode-se definir as espessuras das linhas.
O diálogo de impressão não estará acessível na versão demonstrativa!

108
Aula 9 – Conceitos sobre a rede de chuveiro
automático (Sprinklers)
1 Classificação dos sistemas
Os sistemas podem ser classificados em:
Sistema de Canalização Molhada;
Sistema de Canalização Seca;
Sistema de Ação Prévia;
Sistema de Dilúvio.
Canalização molhada:Canalização molhada:Canalização molhada:Canalização molhada: O sistema de canalização molhada é composto por uma tubulação
contendo chuveiros automáticos fechados por um elemento , sendo que toda a tubulação
apresenta água sob pressão. A identificação do acionamento é efetuada por uma válvula de
alarme, que é aberta após o acionamento das bombas ativadas por um pressostato. No
momento em que a bomba é acionada, a água começa a circular no sistema ativando uma
campainha que identifica o acionamento do sprinkler.
Sistema de canalização molhada
Canalização Seca:Canalização Seca:Canalização Seca:Canalização Seca: O sistema de canalização seca é muito semelhante ao de canalização
molhada. No entanto, diferentemente do sistema de canalização molhada, entre a válvula de
alarme, específica para os sistemas de canalização seca, e os chuveiros automáticos não há
água, mas ar ou nitrogênio comprimido. O sistema é composto por água somente no trecho
anterior à válvula. Ao acionar um dos chuveiros automáticos, o ar dentro do sistema é liberado
e a água abastece o sistema até chegar aos sprinklers que tiveram o elemento rompido. Este
tipo de sistema é utilizado em ambientes frios onde pode haver congelamento de água na
tubulação.

109
Sistema de canalização seca
Ação Prévia:Ação Prévia:Ação Prévia:Ação Prévia: O sistema de ação prévia, tal como o sistema de canalização seca, não possui
água dentro da rede. Neste tipo de sistema a rede possui ar que pode ou não estar sob
pressão. O que difere este sistema do tipo de canalização seca, é que o mesmo possui um
sistema de detecção auxiliar localizado na mesma área dos chuveiros automáticos e interligado
diretamente a uma válvula, que libera a água quando constatado o acionamento. O sistema de
detecção auxiliar é regulado para ser acionado antes mesmo do acionamento do sprinkler,
sendo que a água atingirá o fogo de incêndio após o rompimento do elemento. Como pontos
positivos deste sistema podemos citar a detecção e aviso de incêndio antes mesmo do
chuveiro automático ser acionado. Além disso, em casos acidentais de rompimento do
elemento do chuveiro automático ou vazamento da rede, a liberação da água não é efetuada,
pois o sistema de detecção auxiliar não aciona a válvula de ação prévia.
Dilúvio:Dilúvio:Dilúvio:Dilúvio: O sistema de Dilúvio é composto por uma rede com tubulação seca, sendo que neste
tipo de sistema todos os chuveiros automáticos são abertos, não possuindo elementos
termosensíveis. Este tipo de sistema normalmente é aplicado em área de grande risco, onde o
fogo pode se alastrar rapidamente. O acionamento desta rede é efetuado através de
detectores de calor localizados na mesma área dos chuveiros automáticos que acionam a
abertura da válvula de dilúvio. Uma vez acionado o sistema, todos os chuveiros automáticos
presentes na rede liberam água. Desta forma, para atender a vazão e a pressão necessária em
todos os pontos em uso simultâneo, ocorre uma demanda de água muito maior, necessitando
assim, de um grande volume de água a ser reservado e, conseqüentemente, tubulações com
diâmetros maiores que os demais sistemas.
2 Ocupações
A NBR 10897:2007 apresenta no item 4 os seguintes riscos de acordo com a ocupação:
“Risco Leve:Risco Leve:Risco Leve:Risco Leve: Compreende as ocupações ou parte das ocupações onde a quantidade e/ou a
combustibilidade do conteúdo (carga incêndio) é baixa, ou tendendo a moderada e onde é
esperada de baixa à média taxa de liberação de calor.”
“Risco Ordinário Grupo I:Risco Ordinário Grupo I:Risco Ordinário Grupo I:Risco Ordinário Grupo I: Compreende as ocupações ou parte de ocupações onde a
combustibilidade do conteúdo é baixa e a quantidade de materiais combustíveis é moderada. A
altura de armazenagem não excede a 2,4 metros e incêndios com moderada taxa de liberação
de calor são esperados.”
“Risco Oridinário Grupo II:Risco Oridinário Grupo II:Risco Oridinário Grupo II:Risco Oridinário Grupo II: Compreende as ocupações ou parte de ocupações onde a
quantidade e a combustibilidade do conteúdo é de moderada à alta. A altura de armazenagem
não excede 3,7 metros e incêndios com moderada a alta taxa de liberação de calor são
esperados.”

110

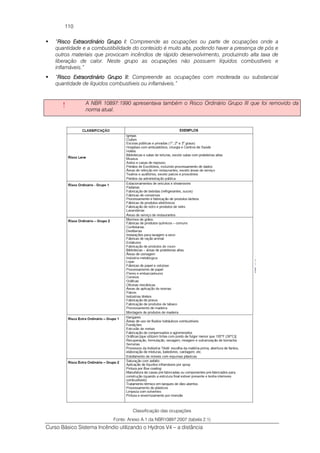

“Risco Extraordinário Grupo I:Risco Extraordinário Grupo I:Risco Extraordinário Grupo I:Risco Extraordinário Grupo I: Compreende as ocupações ou parte de ocupações onde a
quantidade e a combustibilidade do conteúdo é muito alta, podendo haver a presença de pós e
outros materiais que provocam incêndios de rápido desenvolvimento, produzindo alta taxa de
liberação de calor. Neste grupo as ocupações não possuem líquidos combustíveis e
inflamáveis.”
“Risco Extraordinário Grupo II:Risco Extraordinário Grupo II:Risco Extraordinário Grupo II:Risco Extraordinário Grupo II: Compreende as ocupações com moderada ou substancial
quantidade de líquidos combustíveis ou inflamáveis.”
! A NBR 10897:1990 apresentava também o Risco Ordinário Grupo III que foi removido da
norma atual.
Classificação das ocupações
Fonte: Anexo A.1 da NBR10897:2007 (tabela 2.1)

111

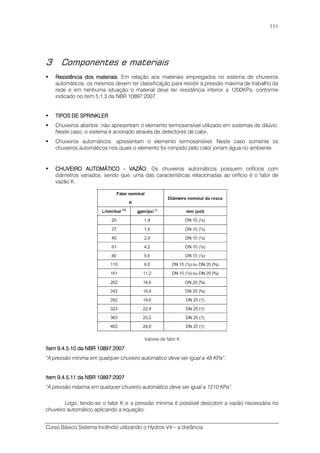

3 Componentes e materiais
Resistência doResistência doResistência doResistência dos materiaiss materiaiss materiaiss materiais:::: Em relação aos materiais empregados no sistema de chuveiros
automáticos, os mesmos devem ter classificação para resistir à pressão máxima de trabalho da
rede e em nenhuma situação o material deve ter resistência inferior a 1200KPa, conforme
indicado no item 5.1.3 da NBR 10897:2007.
TIPOS DE SPRINKLERTIPOS DE SPRINKLERTIPOS DE SPRINKLERTIPOS DE SPRINKLER
Chuveiros abertos: não apresentam o elemento termosensível utilizado em sistemas de dilúvio.
Neste caso, o sistema é acionado através de detectores de calor.
Chuveiros automáticos: apresentam o elemento termosensível. Neste caso somente os
chuveiros automáticos nos quais o elemento foi rompido pelo calor jorram água no ambiente.
CHUVEIRO AUTOMÁTICOCHUVEIRO AUTOMÁTICOCHUVEIRO AUTOMÁTICOCHUVEIRO AUTOMÁTICO ---- VAZÃOVAZÃOVAZÃOVAZÃO:::: Os chuveiros automáticos possuem orifícios com
diâmetros variados, sendo que, uma das características relacionadas ao orifício é o fator de
vazão K.
Valores de fator K
Item 9.4.5.10 da NBRItem 9.4.5.10 da NBRItem 9.4.5.10 da NBRItem 9.4.5.10 da NBR 10897:200710897:200710897:200710897:2007
“A pressão mínima em qualquer chuveiro automático deve ser igual a 48 KPa”.
Item 9.4.5.11 da NBRItem 9.4.5.11 da NBRItem 9.4.5.11 da NBRItem 9.4.5.11 da NBR 10897:200710897:200710897:200710897:2007
“A pressão máxima em qualquer chuveiro automático deve ser igual a 1210 KPa”.
Logo, tendo-se o fator K e a pressão mínima é possível descobrir a vazão necessária no
chuveiro automático aplicando a equação:

112
Q = k*P1/2
Onde:
QQQQ = vazão [l/min];
KKKK = fator de vazão [l/min*m.c.a-0,5
];
PPPP = pressão [m.c.a].
Vejamos um exemplo onde:
P = 5 m.c.a,
K = 5,6 gpm/psi1/2
A partir destes dados, pergunta-se: qual será a vazão do sprinkler?
K = 5,6 gpm/psi1/2
= 24,1 l/min/m.c.a-1/2
Q= 24.1 * 51/2
= 53,89 l/min.
4 Temperatura
Chuveiro com ampola de viChuveiro com ampola de viChuveiro com ampola de viChuveiro com ampola de vidrodrodrodro: este tipo de chuveiro apresenta uma ampola com um
liquido interno. Dependendo da temperatura de acionamento do chuveiro, o liquido contido no
interior da ampola apresenta cores diferentes.
Chuveiro com ampola de vidro
Chuveiro comChuveiro comChuveiro comChuveiro com fusíveis de liga mfusíveis de liga mfusíveis de liga mfusíveis de liga metálicaetálicaetálicaetálica: este tipo de chuveiro apresenta um fusível como
elemento termosensível. Este possui um ponto de fusão muito baixo e, quando rompido, libera o
fluxo de água.
A resistência de fusão varia de acordo com a temperatura na qual o chuveiro deve ser
acionado, sendo que os braços da liga do fusível também possuem cores correlacionadas.
Chuveiro com fusíveis de liga metálica
Na tabela a seguir podemos verificar os limites de temperatura, classificação e código de
cores dos chuveiros automáticos conforme o item 5.2.3.2 da NBR 10897:2007.

113
Dados para sistemas com chuveiros automáticos
Fonte: NBR 10897:2007 (tabela 2)
5 Válvula de governo e alarme
A válvula de governo e alarme funciona como uma válvula de retenção com controle
automático.
Quando algum chuveiro automático entra em funcionamento, o escoamento que ocorre na
rede provoca uma queda de pressão no sistema. Esta queda de pressão faz com que o
pressostato acione a bomba hidráulica que irá abastecer o sistema, acionando então a válvula de
governo e alarme. Uma pequena parte da vazão de água que escoa pela válvula de retenção é
direcionada para acionar o alarme e toda vazão restante é direcionada aos chuveiros automáticos
que foram acionados.
Além das conexões que recebem água proveniente do reservatório e enviam para a rede
de sprinkler, a válvula de governo possui também:
uma saída, na qual é conectada a tubulação de drenagem, que normalmente é de 1.1/2” ou 2”;
duas conexões para os manômetros, uma a jusante e outra a montante do opturador;
e uma saída, onde é conectada a tubulação que conduz a água até a campainha de alarme.
Válvula de governo e alarme

114
Funcionamento do sistema de válvula
Quando o chuveiro automático se abre (ponto 1), a água levanta a chapeleta da válvula de
alarme (ponto 2) e passa, através do circuito de alarme (ponto 3), pela câmara de retardo (ponto 4).
Quando esta se enche, a água flui pelo alarme hidromecânico (ponto 5) e/ou pelo pressostato
opcional (ponto 6) ativando uma campainha elétrica de alarme.
Para prevenir falsos alarmes devido às variações de pressão da fonte de abastecimento de
água, a câmara de retardo acumula pequenas quantidades de água evitando que a água passe
para o alarme hidromecânico e/ou pressostato.
5.1 Controle máximo por válvula de alarme
O item 7.3.2 da NBR 10897 de 2007 prescreve que:
“Nos casos em que um único sistema for utilizado para proteger simultaneamente uma área
de risco extraordinário e uma área de risco leve ou ordinário, a área de risco extraordinário não deve
exceder a área especificada na tabela 5.1 e a área total de cobertura não deve exceder 4800 m2
.”
Área máxima servida por uma coluna de alimentação
Fonte: NBR 10897:2007 (tabela 5.1)

115

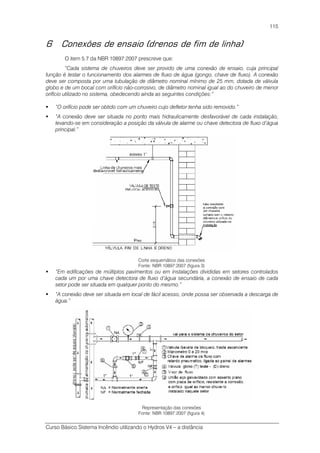

6 Conexões de ensaio (drenos de fim de linha)
O item 5.7 da NBR 10897:2007 prescreve que:
“Cada sistema de chuveiros deve ser provido de uma conexão de ensaio, cuja principal
função é testar o funcionamento dos alarmes de fluxo de água (gongo, chave de fluxo). A conexão
deve ser composta por uma tubulação de diâmetro nominal mínimo de 25 mm, dotada de válvula
globo e de um bocal com orifício não-corrosivo, de diâmetro nominal igual ao do chuveiro de menor
orifício utilizado no sistema, obedecendo ainda as seguintes condições:”
“O orifício pode ser obtido com um chuveiro cujo defletor tenha sido removido.”
“A conexão deve ser situada no ponto mais hidraulicamente desfavorável de cada instalação,
levando-se em consideração a posição da válvula de alarme ou chave detectora de fluxo d’água
principal.”
Corte esquemático das conexões
Fonte: NBR 10897:2007 (figura 3)
“Em edificações de múltiplos pavimentos ou em instalações divididas em setores controlados
cada um por uma chave detectora de fluxo d’água secundária, a conexão de ensaio de cada
setor pode ser situada em qualquer ponto do mesmo.”
“A conexão deve ser situada em local de fácil acesso, onde possa ser observada a descarga de
água.”
Representação das conexões
Fonte: NBR 10897:2007 (figura 4)

116
Na figura é possível verificar uma forma de conexão de ensaio que pode ser instalada em
qualquer região do setor. Tal sistema costuma ser aplicado em edificações nas quais não é viável o
posicionamento da conexão de teste no ponto mais desfavorável hidraulicamente, o que ocorre em
edificações com múltiplos pavimentos.
Este sistema é composto por uma tubulação de 25mm cuja entrada está conectada a
tubulação que conduz a água aos chuveiros automáticos de um determinado setor e a saída é
ligada a uma tubulação de drenagem.
Para simular a vazão no orifício de um sprinkler, na composição desta tubulação existe
uma união de aço galvanizado com assento plano com placa de orifício igual ou menor ao chuveiro
instalado no setor correspondente.
Complementando esta conexão de ensaio ainda é possível verificar a presença de dois
registros que são abertos somente no momento do teste, e um visor de fluxo que oferece uma
pratica visualização do escoamento da água dentro da tubulação.
Na tubulação que conduz a água para os chuveiros, deve ser aplicado um manômetro,
uma válvula de gaveta que deve normalmente estar aberta e uma chave de fluxo destinada a
detecção do escoamento no setor.
7 Área de cobertura e espaçamento por chuveiro em
pé e pendentes de cobertura padrão
O item 5.6.3 da NBR 10897 de 2007 prescreve que:
“A máxima área de cobertura permitida para um chuveiro em pé e pendente de cobertura
padrão deve ser conforme o valor indicado na Tabela 8. Em nenhum caso a área deve ser superior a
21 m2
.”
Área de cobertura dos chuveiros
Fonte: NBR 10897:2007 (tabela 8)
7.1 Distâncias mínimas entre chuveiros e entre chuveiro e parede
O item 7.7.3 da NBR 10897:2007 prescreve que:
“A distância mínima entre os chuveiros para que não ocorra interferência entre eles não deve
ser inferior a 1.8m e a distância entre um chuveiro e a parede não deve ser inferior a 10cm.”

117
8 Determinação da área de cobertura por chuveiro
automático
O item 7.6.1.1 da NBR 10897 de 2007 prescreve que:
“A área de cobertura por chuveiro (As) será estabelecida pela multiplicação da dimensão S
pela dimensão L.”
As = S x L
Determinação das dimensões S e L
Para ilustrar melhor estes conceitos, tomaremos como exemplo a figura a seguir.
Vamos supor que o valor de A seja 1,1m, o valor de B seja 3m, o valor de C seja 1,5m e o
valor de D seja 3,5m.
Exemplo de determinação da área de cobertura por chuveiro

118
Aula 10 – Lançamento da tubulação da rede
de Sprinklers
1 Acessando o arquivo para início do projeto
arquivo do curso aberto, abra o arquivo “Etapa 13 – Arquitetura Sprinkler.prh” na pasta meus
2 Lançamento da coluna
O primeiro passo em um projeto de sprinklers é, usualmente, definir a posição da coluna
vertical que estará presente em todos os pavimentos da edificação.
Conceitualmente, as colunas são tubos que atravessam pavimentos, ligando um ao outro.
O lançamento será efetuado posicionando a coluna da rede de sprinkler atrás da porta que
dá acesso à escada local. Tomaremos como referência a mesma posição que foi adotada para a
coluna da rede de hidrantes.
Localização da coluna
!
Ao lado da linha de comando o programa exibe o valor da ordenada inicial, que
corresponde ao pé direito mais a espessura da laje (distância de piso a piso) e cujo valor
default apresentado sempre é 280cm.
Este valor nem sempre corresponde à altura real do pavimento definida na criação do
projeto e, por isso, sempre deve ser verificado no início do lançamento.
O projeto que será elaborado neste exemplo apresenta no Subsolo a elevação de 330, já
considerando a espessura da laje.
Caso você lance o projeto de sprinkler em um projeto que também contenha outras redes
hidráulicas e sanitárias, deve-se observar que cada rede possui um nível com uma cor
diferente, o que minimiza erros durante o lançamento.
1. Ajustando a ordenada1. Ajustando a ordenada1. Ajustando a ordenada1. Ajustando a ordenada
Identifique o campo da ordenada da tubulação na barra de ferramentas comando e substitua o
valor armazenado por 330.

119

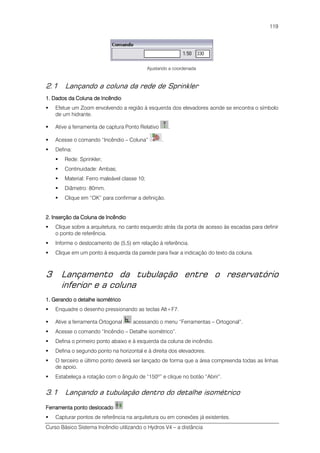

Ajustando a coordenada
2.1 Lançando a coluna da rede de Sprinkler
1. Dados da Coluna de Incêndio1. Dados da Coluna de Incêndio1. Dados da Coluna de Incêndio1. Dados da Coluna de Incêndio
Efetue um Zoom envolvendo a região à esquerda dos elevadores aonde se encontra o símbolo
de um hidrante.
Ative a ferramenta de captura Ponto Relativo .
Acesse o comando “Incêndio – Coluna” .
Defina:
Rede: Sprinkler;
Continuidade: Ambas;
Material: Ferro maleável classe 10;
Diâmetro: 80mm.
Clique em “OK” para confirmar a definição.
2. Inserção da Coluna de Incêndio2. Inserção da Coluna de Incêndio2. Inserção da Coluna de Incêndio2. Inserção da Coluna de Incêndio
Clique sobre a arquitetura, no canto esquerdo atrás da porta de acesso às escadas para definir
o ponto de referência.
Informe o deslocamento de (5,5) em relação à referência.
Clique em um ponto à esquerda da parede para fixar a indicação do texto da coluna.
3 Lançamento da tubulação entre o reservatório
inferior e a coluna
1. Gerando o detalhe isométrico1. Gerando o detalhe isométrico1. Gerando o detalhe isométrico1. Gerando o detalhe isométrico
Enquadre o desenho pressionando as teclas Alt+F7.
Acesse o comando “Incêndio – Detalhe isométrico”.
Defina o primeiro ponto abaixo e à esquerda da coluna de incêndio.
Defina o segundo ponto na horizontal e à direita dos elevadores.
O terceiro e último ponto deverá ser lançado de forma que a área compreenda todas as linhas
de apoio.
Estabeleça a rotação com o ângulo de “150º” e clique no botão “Abrir”.
3.1 Lançando a tubulação dentro do detalhe isométrico
Ferramenta ponto deslocadoFerramenta ponto deslocadoFerramenta ponto deslocadoFerramenta ponto deslocado
Capturar pontos de referência na arquitetura ou em conexões já existentes.

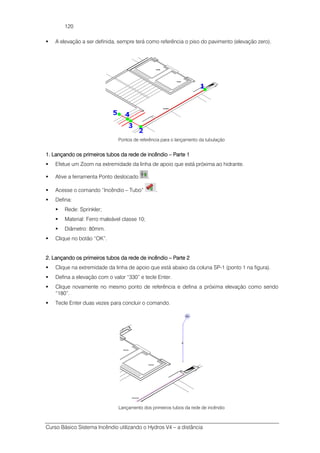

120
A elevação a ser definida, sempre terá como referência o piso do pavimento (elevação zero).
Pontos de referência para o lançamento da tubulação
1.1.1.1. Lançando os primeiros tubos da rede de incêndioLançando os primeiros tubos da rede de incêndioLançando os primeiros tubos da rede de incêndioLançando os primeiros tubos da rede de incêndio –––– Parte 1Parte 1Parte 1Parte 1
Efetue um Zoom na extremidade da linha de apoio que está próxima ao hidrante.
Ative a ferramenta Ponto deslocado .
Defina:
Rede: Sprinkler;
Diâmetro: 80mm.
2222.... Lançando os primeiros tubos da rede de incêLançando os primeiros tubos da rede de incêLançando os primeiros tubos da rede de incêLançando os primeiros tubos da rede de incêndiondiondiondio –––– Parte 2Parte 2Parte 2Parte 2
Clique na extremidade da linha de apoio que está abaixo da coluna SP-1 (ponto 1 na figura).
Defina a elevação com o valor “330” e tecle Enter.
Clique novamente no mesmo ponto de referência e defina a próxima elevação como sendo
“180”.
Tecle Enter duas vezes para concluir o comando.
Lançamento dos primeiros tubos da rede de incêndio

121

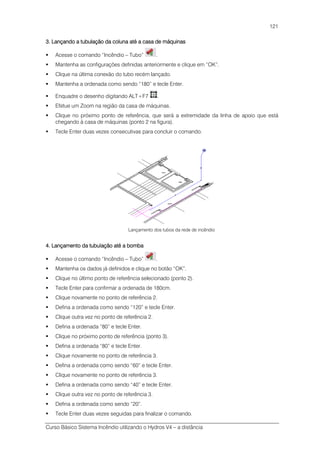

3. Lançando a tubulação da coluna até a casa de máquinas3. Lançando a tubulação da coluna até a casa de máquinas3. Lançando a tubulação da coluna até a casa de máquinas3. Lançando a tubulação da coluna até a casa de máquinas
Mantenha as configurações definidas anteriormente e clique em “OK”.
Clique na última conexão do tubo recém lançado.
Mantenha a ordenada como sendo “180” e tecle Enter.
Efetue um Zoom na região da casa de máquinas.
Clique no próximo ponto de referência, que será a extremidade da linha de apoio que está
chegando à casa de máquinas (ponto 2 na figura).
Tecle Enter duas vezes consecutivas para concluir o comando.
Lançamento dos tubos da rede de incêndio
4. Lançamento da tubulação até a bomba4. Lançamento da tubulação até a bomba4. Lançamento da tubulação até a bomba4. Lançamento da tubulação até a bomba
Mantenha os dados já definidos e clique no botão “OK”.
Clique no último ponto de referência selecionado (ponto 2).
Clique novamente no ponto de referência 2.
Defina a ordenada como sendo “120” e tecle Enter.
Clique outra vez no ponto de referência 2.
Defina a ordenada “80” e tecle Enter.
Clique no próximo ponto de referência (ponto 3).
Defina a ordenada “80” e tecle Enter.
Clique outra vez no ponto de referência 3.
Defina a ordenada como sendo “20”.
Tecle Enter duas vezes seguidas para finalizar o comando.

122
5. L5. L5. L5. Lançando a tubulação de sucçãoançando a tubulação de sucçãoançando a tubulação de sucçãoançando a tubulação de sucção
Acesse o comando “Incêndio – Tubo“ .
Mantenha as configurações definidas anteriormente.
Clique no último ponto de referência selecionado (ponto 3).
Clique no ponto de referência 4.
Mantenha a ordenada “20” e tecle Enter.
Clique no ponto de referência 5.
Mantenha novamente a ordenada “20” e tecle Enter.
Defina a ordenada “0”.
Tecle Enter duas vezes seguidas para finalizar o comando.
Não deu certo
Não pediu o ponto de referência
Se a linha de comando não estiver pedindo o ponto de referência, isso indica que a ferramenta
de captura ponto deslocado não foi acionada. Sendo assim, ative a ferramenta de captura
ponto deslocado e refaça o procedimento.
3.2 Invertendo o sentido da tubulação
1. Corrigindo os sentidos de Fluxo1. Corrigindo os sentidos de Fluxo1. Corrigindo os sentidos de Fluxo1. Corrigindo os sentidos de Fluxo
Execute o comando “Elementos – Tubos – Inverter sentido”.
Selecione todos os tubos. Na linha de comando serão indicadas 11 seleções.
Para confirmar o comando pressione a tecla Enter.
Retorne à planta baixa fechando a janela do detalhe ou clicando no ícone Abrir croqui .
Não deu certo
Foi indicado mais do que 11 seleções
Caso tenha sido indicado na linha de comando menos que 11 seleções, alguma das
tubulações não foi selecionada.
Neste caso cancele a seleção e efetue novamente o procedimento de inversão de sentido.

123

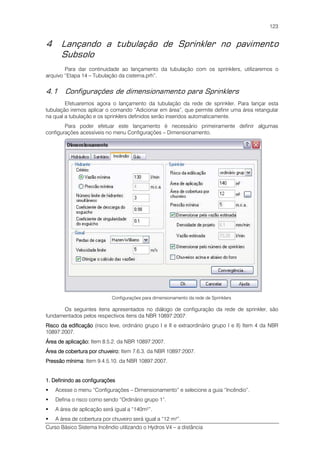

4 Lançando a tubulação de Sprinkler no pavimento
Subsolo
Para dar continuidade ao lançamento da tubulação com os sprinklers, utilizaremos o
arquivo “Etapa 14 – Tubulação da cisterna.prh”.
4.1 Configurações de dimensionamento para Sprinklers
Efetuaremos agora o lançamento da tubulação da rede de sprinkler. Para lançar esta
tubulação iremos aplicar o comando “Adicionar em área”, que permite definir uma área retangular
na qual a tubulação e os sprinklers definidos serão inseridos automaticamente.
Para poder efetuar este lançamento é necessário primeiramente definir algumas
configurações acessíveis no menu Configurações – Dimensionamento.
Configurações para dimensionamento da rede de Sprinklers
Os seguintes itens apresentados no diálogo de configuração da rede de sprinkler, são
fundamentados pelos respectivos itens da NBR 10897:2007:
Risco da edificaçãoRisco da edificaçãoRisco da edificaçãoRisco da edificação (risco leve, ordinário grupo I e II e extraordinário grupo I e II) Item 4 da NBR
10897:2007.
Área de aplicação:Área de aplicação:Área de aplicação:Área de aplicação: Item 8.5.2. da NBR 10897:2007.
Área de cobertura por chuveiro:Área de cobertura por chuveiro:Área de cobertura por chuveiro:Área de cobertura por chuveiro: Item 7.6.3. da NBR 10897:2007.
Pressão mínimaPressão mínimaPressão mínimaPressão mínima: Item 9.4.5.10. da NBR 10897:2007.
1. Definindo as configurações1. Definindo as configurações1. Definindo as configurações1. Definindo as configurações
Acesse o menu “Configurações – Dimensionamento” e selecione a guia “Incêndio”.
Defina o risco como sendo “Ordinário grupo 1”.
A área de aplicação será igual a “140m²”.
A área de cobertura por chuveiro será igual a “12 m²”.

124
Defina a pressão mínima como sendo “5 m.c.a”.
Ative a opção “Dimensionar pela vazão estimada”.
Clique no botão “OK” para fechar o diálogo.
4.2 Lançamento da rede de Sprinklers das garagens à esquerda
1. Inserindo os primeiros tubos1. Inserindo os primeiros tubos1. Inserindo os primeiros tubos1. Inserindo os primeiros tubos da rede.da rede.da rede.da rede.
Efetue um Zoom na região da coluna da rede de sprinkler.
Defina:
Rede: Sprinkler;
Diâmetro: 50mm.
Defina ao lado direito da escala o valor de elevação igual a “300”.
Na janela que se abrirá, para mudar a ordenada para 330, clique na opção “Não”, mantendo
assim a elevação 300.
Digite a coordenada “@100” e tecle Enter.
Digite a próxima coordenada “@0,-120” e tecle Enter duas consecutivas para encerrar o
comando.
Os pontos que servirão como referência para definição da área de lançamento da
tubulação podem ser verificados na arquitetura, os quais estão indicados por um X envolto em 3
círculos .
Há 2 pontos de referência no estacionamento à direita do elevador e 2 pontos de referência
no estacionamento à esquerda do elevador.
2.2.2.2. Inserindo os tubos e sprinklers na garagem a esquerda dos elevadoresInserindo os tubos e sprinklers na garagem a esquerda dos elevadoresInserindo os tubos e sprinklers na garagem a esquerda dos elevadoresInserindo os tubos e sprinklers na garagem a esquerda dos elevadores
Enquadre o desenho digitando ALT+F7 ou acessando o menu “Visualizar – Enquadrar” .
Tecle F2 ou acesse o menu “Visualizar – Afastar” .
Efetue um Zoom destacando o canto esquerdo inferior da edificação, onde está indicado um
dos pontos de referência .
Acesse o menu “Incêndio – Sprinkler – Adicionar em área”.
Clique no centro do ponto de marcação .
Efetue um Zoom destacando o canto direito superior do estacionamento que está à esquerda
dos elevadores.

125
Efetue um Zoom destacando a região da tubulação ligada a coluna à rede de sprinkler.
Clique na extremidade do tubo que foi lançado por último.
É apresentado um diálogo no qual serão definidos alguns aspectos para o lançamento da
tubulação de sprinkler, tais como:
Orientação da tubulação.
Espaçamento entre os ramais.
Espaçamento entre os chuveiros.
Numero máximo de sprinklers em cada ramal.
Elevação da tubulação em relação ao piso.
Tipo do material da tubulação e dos sprinklers.
3. Definindo dados para o lançamento3. Definindo dados para o lançamento3. Definindo dados para o lançamento3. Definindo dados para o lançamento
Clique no botão “OK” para lançar a tubulação.
4.3 Lançamento da rede de Sprinklers das garagens à direita
1.1.1.1. Inserindo os tubos e sprinklers na garagem à direita dos elevadoresInserindo os tubos e sprinklers na garagem à direita dos elevadoresInserindo os tubos e sprinklers na garagem à direita dos elevadoresInserindo os tubos e sprinklers na garagem à direita dos elevadores
Efetue um Zoom destacando o canto superior direito da edificação onde está indicado um dos
pontos de referência.
Acesse o menu “Incêndio – Sprinkler – Adicionar em área”.
Efetue um Zoom destacando o canto esquerdo inferior do estacionamento que está à direita
dos elevadores.
Efetue um Zoom destacando a região da tubulação ligada a coluna de incêndio.
Clique na extremidade do tubo que está no hall aonde foram lançados os sprinklers do outro
estacionamento.
2. Definindo dados para o lançamento2. Definindo dados para o lançamento2. Definindo dados para o lançamento2. Definindo dados para o lançamento
Clique no botão “OK” para lançar a tubulação.
4.4 Lançamento dos Sprinklers complementares
1. Lançando as tubulações nas garagens abaixo das lixeiras1. Lançando as tubulações nas garagens abaixo das lixeiras1. Lançando as tubulações nas garagens abaixo das lixeiras1. Lançando as tubulações nas garagens abaixo das lixeiras
Efetue um Zoom destacando a região das garagens abaixo da lixeira.

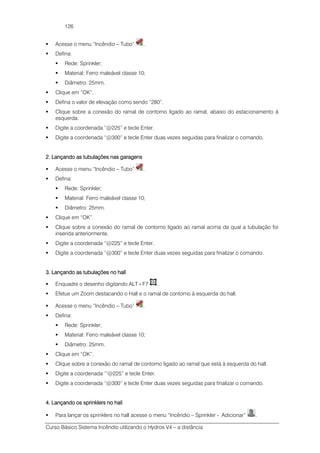

126
Defina:
Rede: Sprinkler;
Diâmetro: 25mm.
Clique em “OK”.
Defina o valor de elevação como sendo “280”.
Clique sobre a conexão do ramal de contorno ligado ao ramal, abaixo do estacionamento à
esquerda.
Digite a coordenada “@300” e tecle Enter duas vezes seguidas para finalizar o comando.
2. Lançando as tubulações nas garagens2. Lançando as tubulações nas garagens2. Lançando as tubulações nas garagens2. Lançando as tubulações nas garagens
Defina:
Rede: Sprinkler;
Diâmetro: 25mm.
Clique em “OK”.
Clique sobre a conexão do ramal de contorno ligado ao ramal acima da qual a tubulação foi
inserida anteriormente.
3. Lançando as tubulações no hall3. Lançando as tubulações no hall3. Lançando as tubulações no hall3. Lançando as tubulações no hall
Efetue um Zoom destacando o Hall e o ramal de contorno à esquerda do hall.
Defina:
Rede: Sprinkler;
Diâmetro: 25mm.
Clique em “OK”.
Clique sobre a conexão do ramal de contorno ligado ao ramal que está à esquerda do hall.
Digite a coordenada ‘”@225” e tecle Enter.
4. Lançando os sprinklers no hall4. Lançando os sprinklers no hall4. Lançando os sprinklers no hall4. Lançando os sprinklers no hall
Para lançar os sprinklers no hall acesse o menu “Incêndio – Sprinkler - Adicionar” .

127
Clique na conexão extrema da tubulação inserida no hall.
Selecione o item “Sprinkler DN 15- k40 cotovelo 90 1”” e clique no botão “Atribuir”.
Ative a ferramenta Ortogonal e posicione a indicação do texto, clicando na tela.
Clique na conexão à esquerda da recém inserida.
Selecione a peça “Sprinkler DN 15- k40 Te central 1””, clique no botão “Atribuir” e posicione a
indicação do texto, clicando na tela.
5. Lançando os sprinklers próximo a lixeira5. Lançando os sprinklers próximo a lixeira5. Lançando os sprinklers próximo a lixeira5. Lançando os sprinklers próximo a lixeira
Efetue um Zoom destacando a região das garagens abaixo da lixeira.
Acesse o menu “Incêndio-Sprinkler- Adicionar” .
Clique na conexão extrema da tubulação inserida abaixo da lixeira.
Selecione o item “Sprinkler DN 15- k40 cotovelo 90 1”” e clique no botão “Atribuir”.
Clique na conexão à esquerda da recém inserida.
Selecione a peça “Sprinkler DN 15- k40 Te central 1””, clique no botão “Atribuir” e posicione a
indicação do texto clicando na tela.
Repita o mesmo procedimento para o ramal, abaixo do qual acabamos de inserir.
5 Lançando a tubulação de Sprinkler no pavimento
Térreo
arquivo “Etapa 15 – Sprinkler Subsolo.prh”.
5.1 Copiando e ajustando as arquiteturas
1. Copiando a tubulação para o pavimento térreo1. Copiando a tubulação para o pavimento térreo1. Copiando a tubulação para o pavimento térreo1. Copiando a tubulação para o pavimento térreo
Abra a janela projeto clicando no ícone referente à mesma.
Clique com o botão direito sobre o pavimento Subsolo.
No menu que será apresentado acione o comando “Copiar croqui”.
Defina a origem como “Subsolo” e o destino como pavimento “Térreo”.
Em Copiar selecione a opção “Todos os elementos inclusive os detalhes”.
Em Projetos selecione as opções “Incêndio” e “Arquitetônico”.
Para efetuar a cópia clique no botão “OK”.
2. Desligando os níveis da arquitetura2. Desligando os níveis da arquitetura2. Desligando os níveis da arquitetura2. Desligando os níveis da arquitetura
Abra o pavimento Térreo, através de um duplo clique sobre ele.
Acesse o menu “Configurações - Níveis de desenhos” .
Pressione e mantenha pressionada a tecla CTRL e clique nos níveis Arq Cobertura, Arq
Subsolo e Arq Tipo.
Clique no botão “Propriedades” e efetue um duplo clique nas opções “Visível” e “Ativo”, para
desligar os níveis.

128

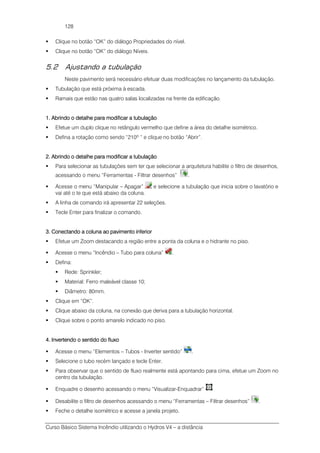

Clique no botão “OK” do diálogo Propriedades do nível.
Clique no botão “OK” do diálogo Níveis.
5.2 Ajustando a tubulação
Neste pavimento será necessário efetuar duas modificações no lançamento da tubulação.
Tubulação que está próxima à escada.
Ramais que estão nas quatro salas localizadas na frente da edificação.
1.1.1.1. Abrindo o detalhe para modificar a tubulaçãoAbrindo o detalhe para modificar a tubulaçãoAbrindo o detalhe para modificar a tubulaçãoAbrindo o detalhe para modificar a tubulação
Efetue um duplo clique no retângulo vermelho que define a área do detalhe isométrico.
Defina a rotação como sendo “210º “ e clique no botão “Abrir”.
2. Abrindo o detalhe para modificar a tubulação2. Abrindo o detalhe para modificar a tubulação2. Abrindo o detalhe para modificar a tubulação2. Abrindo o detalhe para modificar a tubulação
Para selecionar as tubulações sem ter que selecionar a arquitetura habilite o filtro de desenhos,
acessando o menu “Ferramentas - Filtrar desenhos” .
Acesse o menu “Manipular – Apagar” e selecione a tubulação que inicia sobre o lavatório e
vai até o te que está abaixo da coluna.
A linha de comando irá apresentar 22 seleções.
3. Conectando a coluna ao pavimento inferior3. Conectando a coluna ao pavimento inferior3. Conectando a coluna ao pavimento inferior3. Conectando a coluna ao pavimento inferior
Efetue um Zoom destacando a região entre a ponta da coluna e o hidrante no piso.
Acesse o menu “Incêndio – Tubo para coluna” .
Defina:
Rede: Sprinkler;
Diâmetro: 80mm.
Clique em “OK”.
Clique abaixo da coluna, na conexão que deriva para a tubulação horizontal.
Clique sobre o ponto amarelo indicado no piso.
4. Invert4. Invert4. Invert4. Invertendo o sentido do fluxoendo o sentido do fluxoendo o sentido do fluxoendo o sentido do fluxo
Acesse o menu “Elementos – Tubos - Inverter sentido” .
Selecione o tubo recém lançado e tecle Enter.
Para observar que o sentido de fluxo realmente está apontando para cima, efetue um Zoom no
centro da tubulação.
Enquadre o desenho acessando o menu “Visualizar-Enquadrar”
Desabilite o filtro de desenhos acessando o menu “Ferramentas – Filtrar desenhos” .
Feche o detalhe isométrico e acesse a janela projeto.

129
!

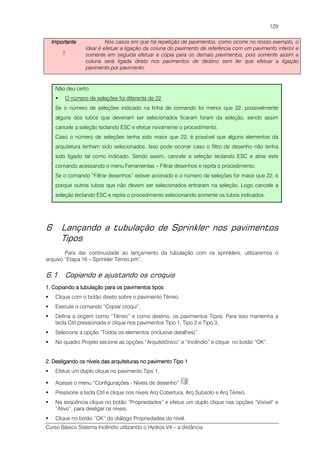

Nos casos em que há repetição de pavimentos, como ocorre no nosso exemplo, o
ideal é efetuar a ligação da coluna do pavimento de referência com um pavimento inferior e
somente em seguida efetuar a cópia para os demais pavimentos, pois somente assim a
coluna será ligada direto nos pavimentos de destino sem ter que efetuar a ligação
pavimento por pavimento.
Não deu certo
O número de seleções foi diferente de 22
Se o número de seleções indicado na linha de comando foi menor que 22, possivelmente
alguns dos tubos que deveriam ser selecionados ficaram foram da seleção, sendo assim
cancele a seleção teclando ESC e efetue novamente o procedimento.
Caso o número de seleções tenha sido maior que 22, é possível que alguns elementos da
arquitetura tenham sido selecionados. Isso pode ocorrer caso o filtro de desenho não tenha
sido ligado tal como indicado. Sendo assim, cancele a seleção teclando ESC e ative este
comando acessando o menu Ferramentas – Filtrar desenhos e repita o procedimento.
Se o comando “Filtrar desenhos” estiver acionado e o número de seleções for maior que 22, é
porque outros tubos que não devem ser selecionados entraram na seleção. Logo cancele a
seleção teclando ESC e repita o procedimento selecionando somente os tubos indicados.
6 Lançando a tubulação de Sprinkler nos pavimentos
Tipos
arquivo “Etapa 16 – Sprinkler Térreo.prh”.
6.1 Copiando e ajustando os croquis
1. Copiando a tubulação para os pavimentos tipos1. Copiando a tubulação para os pavimentos tipos1. Copiando a tubulação para os pavimentos tipos1. Copiando a tubulação para os pavimentos tipos
Clique com o botão direito sobre o pavimento Térreo.
Execute o comando “Copiar croqui”.
Defina a origem como “Térreo” e como destino, os pavimentos Tipos. Para isso mantenha a
tecla Ctrl pressionada e clique nos pavimentos Tipo 1, Tipo 2 e Tipo 3.
Selecione a opção “Todos os elementos (inclusive detalhes)”.
No quadro Projeto secione as opções “Arquitetônico” e “Incêndio” e clique no botão “OK”.
2. Desligando os níveis das arquiteturas no pavimento Tipo 12. Desligando os níveis das arquiteturas no pavimento Tipo 12. Desligando os níveis das arquiteturas no pavimento Tipo 12. Desligando os níveis das arquiteturas no pavimento Tipo 1
Acesse o menu “Configurações - Níveis de desenho” .
Pressione a tecla Ctrl e clique nos níveis Arq Cobertura, Arq Subsolo e Arq Térreo.
Na seqüência clique no botão “Propriedades” e efetue um duplo clique nas opções “Visível” e
“Ativo”, para desligar os níveis.

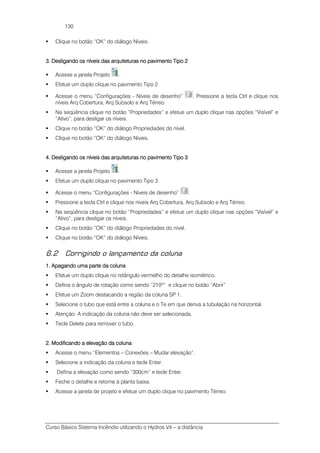

130
Efetue um duplo clique no pavimento Tipo 2
Acesse o menu “Configurações - Níveis de desenho” . Pressione a tecla Ctrl e clique nos
níveis Arq Cobertura, Arq Subsolo e Arq Térreo.
Acesse o menu “Configurações - Níveis de desenho” .
Pressione a tecla Ctrl e clique nos níveis Arq Cobertura, Arq Subsolo e Arq Térreo.
6.2 Corrigindo o lançamento da coluna
1. Apagando uma parte da coluna1. Apagando uma parte da coluna1. Apagando uma parte da coluna1. Apagando uma parte da coluna
Efetue um duplo clique no retângulo vermelho do detalhe isométrico.
Defina o ângulo de rotação como sendo “210º” e clique no botão “Abrir”
Efetue um Zoom destacando a região da coluna SP 1.
Selecione o tubo que está entre a coluna e o Te em que deriva a tubulação na horizontal.
Atenção: A indicação da coluna não deve ser selecionada.
Tecle Delete para remover o tubo.
2. Modificando a elevação da coluna2. Modificando a elevação da coluna2. Modificando a elevação da coluna2. Modificando a elevação da coluna
Acesse o menu “Elementos – Conexões – Mudar elevação”.
Selecione a indicação da coluna e tecle Enter.
Defina a elevação como sendo “300cm” e tecle Enter.
Feche o detalhe e retorne à planta baixa.
Acesse a janela de projeto e efetue um duplo clique no pavimento Térreo.

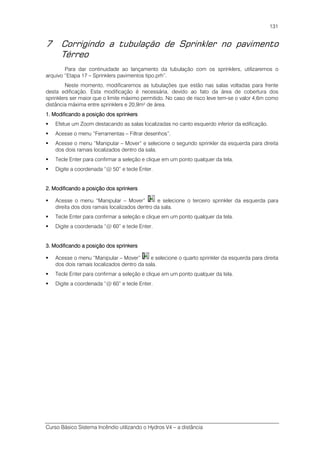

131
7 Corrigindo a tubulação de Sprinkler no pavimento
Térreo
arquivo “Etapa 17 – Sprinklers pavimentos tipo.prh”.
Neste momento, modificaremos as tubulações que estão nas salas voltadas para frente
desta edificação. Esta modificação é necessária, devido ao fato da área de cobertura dos
sprinklers ser maior que o limite máximo permitido. No caso de risco leve tem-se o valor 4,6m como
distância máxima entre sprinklers e 20,9m² de área.
1. Modificando a posição dos sprinkers1. Modificando a posição dos sprinkers1. Modificando a posição dos sprinkers1. Modificando a posição dos sprinkers
Efetue um Zoom destacando as salas localizadas no canto esquerdo inferior da edificação.
Acesse o menu “Ferramentas – Filtrar desenhos”.
Acesse o menu “Manipular – Mover” e selecione o segundo sprinkler da esquerda para direita
dos dois ramais localizados dentro da sala.
Tecle Enter para confirmar a seleção e clique em um ponto qualquer da tela.
Digite a coordenada “@ 50” e tecle Enter.
Acesse o menu “Manipular – Mover” e selecione o terceiro sprinkler da esquerda para
direita dos dois ramais localizados dentro da sala.
Acesse o menu “Manipular – Mover” e selecione o quarto sprinkler da esquerda para direita
dos dois ramais localizados dentro da sala.

132
Aula 11 – Dimensionando a rede de Sprinkler
1 Corrigindo as tubulações no pavimento Tipo 3
arquivo do curso aberto, abra o arquivo “Etapa 18 – Modificando sprinklers no térreo.prh” na pasta
meus documentosCurso Hydros V4 - Incêndio Arquivos de apoio.
1.1 Dimensionando a tubulação
Configurações para o dimensionamento da tubulação
Na verificação dos diâmetros (pré-dimensionamento) a vazão é considerada igual em todos os
chuveiros, tomando como referência a densidade de projeto considerada de acordo com as
áreas definidas.
Na geração das planilhas de dimensionamento os valores de vazão e pressão são
apresentados de acordo com o valor real de funcionamento de cada chuveiro.
1. Modificando a configuração1. Modificando a configuração1. Modificando a configuração1. Modificando a configuração
No pavimento Tipo 3, efetue um duplo clique na área de operação que se encontra à direita da
edificação.
Observe os valores da área e da área de cobertura e em seguida, feche o diálogo clicando no
botão “OK”.
Acesse o menu “Configurações – Dimensionamento” e acione a guia Incêndio.
Defina a área de aplicação com o valor de “180m²”.
Ative a opção “Dimensionar pela vazão estimada”.
Desabilite a opção “Dimensionar pelo número de sprinklers”.
Clique no botão “OK” para fechar o diálogo.

133

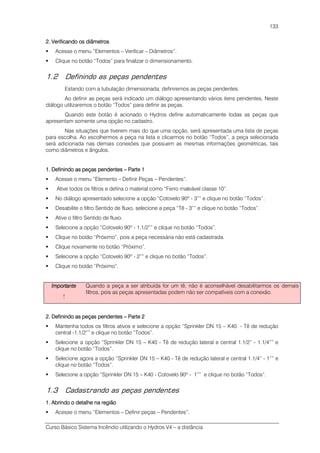

Clique no botão “Todos” para finalizar o dimensionamento.
Estando com a tubulação dimensionada, definiremos as peças pendentes.
Ao definir as peças será indicado um diálogo apresentando vários itens pendentes. Neste
diálogo utilizaremos o botão “Todos” para definir as peças.
Quando este botão é acionado o Hydros define automaticamente todas as peças que
apresentam somente uma opção no cadastro.
Nas situações que tiverem mais do que uma opção, será apresentada uma lista de peças
para escolha. Ao escolhermos a peça na lista e clicarmos no botão “Todos”, a peça selecionada
será adicionada nas demais conexões que possuem as mesmas informações geométricas, tais
como diâmetros e ângulos.
1. Definindo as peças pendentes1. Definindo as peças pendentes1. Definindo as peças pendentes1. Definindo as peças pendentes –––– Parte 1Parte 1Parte 1Parte 1
Acesse o menu “Elemento – Definir Peças – Pendentes”.
No diálogo apresentado selecione a opção “Cotovelo 90º - 3”” e clique no botão “Todos”.
Desabilite o filtro Sentido de fluxo, selecione a peça “Tê - 3”” e clique no botão “Todos”.
Ative o filtro Sentido de fluxo.
Selecione a opção “Cotovelo 90º - 1.1/2”” e clique no botão “Todos”.
Clique no botão “Próximo”, pois a peça necessária não está cadastrada.
Clique novamente no botão “Próximo”.
Selecione a opção “Cotovelo 90º - 2”” e clique no botão “Todos”.
Clique no botão “Próximo”.
!
Quando a peça a ser atribuída for um tê, não é aconselhável desabilitarmos os demais
filtros, pois as peças apresentadas podem não ser compatíveis com a conexão.
Mantenha todos os filtros ativos e selecione a opção “Sprinkler DN 15 – K40 - Tê de redução
central -1.1/2”” e clique no botão “Todos”.
Selecione a opção “Sprinkler DN 15 – K40 - Tê de redução lateral e central 1.1/2” - 1.1/4”” e
clique no botão “Todos”.
Selecione agora a opção “Sprinkler DN 15 – K40 - Tê de redução lateral e central 1.1/4” - 1”” e
Selecione a opção “Sprinkler DN 15 – K40 - Cotovelo 90º - 1”” e clique no botão “Todos”.
1.3 Cadastrando as peças pendentes
1. Abrindo o detalhe na região1. Abrindo o detalhe na região1. Abrindo o detalhe na região1. Abrindo o detalhe na região

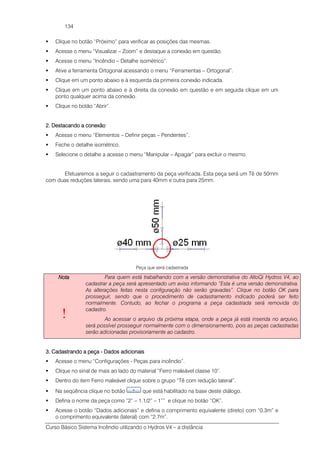

134
Clique no botão “Próximo” para verificar as posições das mesmas.
Acesse o menu “Visualizar – Zoom” e destaque a conexão em questão.
Acesse o menu “Incêndio – Detalhe isométrico”.
Clique em um ponto abaixo e à esquerda da primeira conexão indicada.
Clique em um ponto abaixo e à direita da conexão em questão e em seguida clique em um
ponto qualquer acima da conexão.
2. Destacando a con2. Destacando a con2. Destacando a con2. Destacando a conexãoexãoexãoexão
Feche o detalhe isométrico.
Selecione o detalhe a acesse o menu “Manipular – Apagar” para excluir o mesmo.
Efetuaremos a seguir o cadastramento da peça verificada. Esta peça será um Tê de 50mm
com duas reduções laterais, sendo uma para 40mm e outra para 25mm.
Peça que será cadastrada
NotaNotaNotaNota
!
Para quem está trabalhando com a versão demonstrativa do AltoQi Hydros V4, ao
cadastrar a peça será apresentado um aviso informando “Esta é uma versão demonstrativa.
As alterações feitas nesta configuração não serão gravadas”. Clique no botão OK para
prosseguir, sendo que o procedimento de cadastramento indicado poderá ser feito
normalmente. Contudo, ao fechar o programa a peça cadastrada será removida do
cadastro.
Ao acessar o arquivo da próxima etapa, onde a peça já está inserida no arquivo,
será possível prosseguir normalmente com o dimensionamento, pois as peças cadastradas
serão adicionadas provisoriamente ao cadastro.
3. Cadastrando a peça3. Cadastrando a peça3. Cadastrando a peça3. Cadastrando a peça ---- Dados adicionaisDados adicionaisDados adicionaisDados adicionais
Acesse o menu “Configurações - Peças para incêndio”.
Clique no sinal de mais ao lado do material “Ferro maleável classe 10”.
Dentro do item Ferro maleável clique sobre o grupo “Tê com redução lateral”.
Na seqüência clique no botão que está habilitado na base deste diálogo.
Defina o nome da peça como “2” – 1.1/2” – 1”” e clique no botão “OK”.
Acesse o botão “Dados adicionais” e defina o comprimento equivalente (direto) com “0.3m” e
o comprimento equivalente (lateral) com “2.7m”.

135
4. Cadastrando a peça4. Cadastrando a peça4. Cadastrando a peça4. Cadastrando a peça ---- Itens associadosItens associadosItens associadosItens associados
Clique no botão abaixo da tabela Itens associados.
Defina o material como “Ferro maleável classe 10”.
Defina o grupo como “Tê” e o item como “2”” e clique no botão “OK”.
Defina o grupo como “Bucha de redução” e o item como “2” – 1”” e clique no botão “OK”.
Defina o grupo como “Bucha de redução” e o item como “2” – 1.1/2 ”” e clique no botão
“OK”.
5. Cadastrando a peça (Informações geométricas)5. Cadastrando a peça (Informações geométricas)5. Cadastrando a peça (Informações geométricas)5. Cadastrando a peça (Informações geométricas)
Clique no botão abaixo da tabela de Informações geométricas.
Defina a ligação como “Entrada”, o diâmetro com “2””, o ângulo com “90°” e clique no botão
“OK”.
Defina a ligação como “Saída”, o diâmetro com “1.1/2””, o ângulo com “0°” e clique no botão
“OK”.
Defina a ligação como “Saída” o diâmetro com “1”” o ângulo com “180°” e clique no botão
“OK”.
Além da peça que acabamos de cadastrar neste pavimento será necessário o
cadastramento de um Tê de 80mm x 65mm x 40mm, o qual efetuaremos a seguir.
Peça que será cadastrada
6. Cadastrando a peça6. Cadastrando a peça6. Cadastrando a peça6. Cadastrando a peça ---- Dados adicionaisDados adicionaisDados adicionaisDados adicionais
Dentro do item “Ferro maleável classe 10”, clique sobre o grupo “Tê com redução central e
lateral”.
Clique no botão que está habilitado na base deste diálogo.
Defina o nome da peça como “3” – 1.1/2” – 2.1/2”” e clique no botão “OK”.
Acesse o botão “Dados adicionais” e defina o comprimento equivalente (direto) com “0,5m” e
o comprimento equivalente (lateral) com “4,1m”.

136
7. Cadastrando a peça7. Cadastrando a peça7. Cadastrando a peça7. Cadastrando a peça ---- Itens associadosItens associadosItens associadosItens associados
Defina o grupo como “Tê de redução” e o item como “3” – 2.1/2”” e clique no botão “OK”.
Defina o grupo como “Bucha de redução” e o item como “3” – 1.1/2”” e clique no botão “OK”.
8. Cadastrando a peça8. Cadastrando a peça8. Cadastrando a peça8. Cadastrando a peça ---- InfoInfoInfoInformações geométricasrmações geométricasrmações geométricasrmações geométricas
Defina a ligação como “Entrada”, o diâmetro com “3””, o ângulo com “0°” e clique no botão
“OK”.
Defina a ligação como “Saída”, o diâmetro com “2.1/2””, o ângulo com “180°” e clique no
botão “OK”.
Defina a ligação como “Saída”, o diâmetro com “1.1/2””, o ângulo com “90°” e clique no botão
“OK”.
9. Definindo as peças pendentes.9. Definindo as peças pendentes.9. Definindo as peças pendentes.9. Definindo as peças pendentes.
Clique no botão “Todos”.
As peças recém cadastradas serão inseridas na tubulação e será apresentado um aviso
indicado que “Não há mais peça a atribuir”.
Clique em “OK” para fechar o diálogo “Não há mais peças a atribuir.
Não deu certo
O aviso “Não há mais peças a atribuir” não apareceu
Caso você tenha pressionado o botão “todos” e o aviso “não há mais peças a atribuir” não
aparecer, algumas peças permanecem pendentes. Esta indicação possivelmente deve estar
relacionada a um erro no cadastramento das peças. Logo, retorne ao item sobre o
cadastramento e revise o procedimento.
Na seqüência redefina as peças pendentes.
1.4 Apagando a área de operação desnecessária
1. Apagando uma das áreas de operação1. Apagando uma das áreas de operação1. Apagando uma das áreas de operação1. Apagando uma das áreas de operação

137

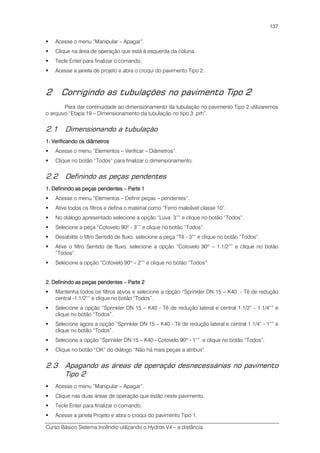

Acesse o menu “Manipular – Apagar”.
Clique na área de operação que está à esquerda da coluna.
Acesse a janela de projeto e abra o croqui do pavimento Tipo 2.
Para dar continuidade ao dimensionamento da tubulação no pavimento Tipo 2 utilizaremos
o arquivo “Etapa 19 – Dimensionamento da tubulação no tipo 3 .prh”.
1. Definindo as peças1. Definindo as peças1. Definindo as peças1. Definindo as peças pendentespendentespendentespendentes –––– Parte 1Parte 1Parte 1Parte 1
No diálogo apresentado selecione a opção “Luva 3”” e clique no botão “Todos”.
Selecione a peça “Cotovelo 90º - 3”” e clique no botão “Todos”.
Ative o filtro Sentido de fluxo, selecione a opção “Cotovelo 90º – 1.1/2”” e clique no botão
“Todos”.
Selecione a opção “Cotovelo 90º – 2”” e clique no botão “Todos”.
Clique no botão “OK” do diálogo “Não há mais peças a atribuir”.
2.3 Apagando as áreas de operação desnecessárias no pavimento
Tipo 2
Clique nas duas áreas de operação que estão neste pavimento.
Acesse a janela Projeto e abra o croqui do pavimento Tipo 1.

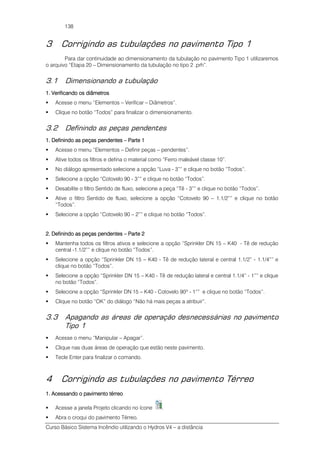

138
Para dar continuidade ao dimensionamento da tubulação no pavimento Tipo 1 utilizaremos
o arquivo “Etapa 20 – Dimensionamento da tubulação no tipo 2 .prh”.
1. Definin1. Definin1. Definin1. Definindo as peças pendentesdo as peças pendentesdo as peças pendentesdo as peças pendentes –––– Parte 1Parte 1Parte 1Parte 1
No diálogo apresentado selecione a opção “Luva - 3”” e clique no botão “Todos”.
Selecione a opção “Cotovelo 90 - 3”” e clique no botão “Todos”.
Ative o filtro Sentido de fluxo, selecione a opção “Cotovelo 90 – 1.1/2”” e clique no botão
“Todos”.
Selecione a opção “Cotovelo 90 – 2”” e clique no botão “Todos”.
Selecione a opção “Sprinkler DN 15 – K40 - Tê de redução lateral e central 1.1/4” - 1”” e clique
no botão “Todos”.
Tipo 1
4 Corrigindo as tubulações no pavimento Térreo
1. Acessando o pavimento térreo1. Acessando o pavimento térreo1. Acessando o pavimento térreo1. Acessando o pavimento térreo
Abra o croqui do pavimento Térreo.

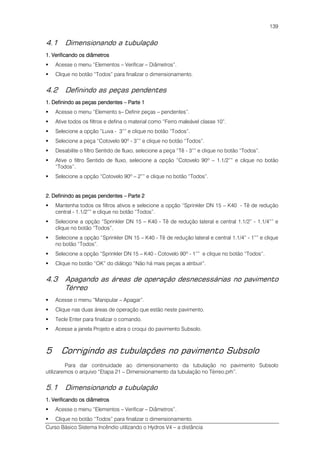

139
1111. Verificando os diâmetros. Verificando os diâmetros. Verificando os diâmetros. Verificando os diâmetros
Acesse o menu “Elemento s– Definir peças – pendentes”.
Selecione a opção “Luva - 3”” e clique no botão “Todos”.
“Todos”.
central - 1.1/2”” e clique no botão “Todos”.
Selecione a opção “Sprinkler DN 15 – K40 - Tê de redução lateral e central 1.1/4” - 1”” e clique
no botão “Todos”.
Térreo
Acesse a janela Projeto e abra o croqui do pavimento Subsolo.
5 Corrigindo as tubulações no pavimento Subsolo
Para dar continuidade ao dimensionamento da tubulação no pavimento Subsolo
utilizaremos o arquivo “Etapa 21 – Dimensionamento da tubulação no Térreo.prh”.
1. Verificand1. Verificand1. Verificand1. Verificando os diâmetroso os diâmetroso os diâmetroso os diâmetros

140
5.2 Inserindo a válvula de governo
Efetue um duplo clique na região do detalhe isométrico.
No diálogo que será apresentado defina o ângulo como “150°” e clique no botão “Abrir”.
Acesse o menu “Visualizar – Zoom” e efetue um Zoom destacando a região da casa de
máquinas.
Ative a ferramenta Ortogonal acessando o menu “Ferramentas – Ortogonal” .
Altere o plano para YZ .
Para inserir a válvula de governo acesse o menu “Incêndio – Registro” e clique na conexão
destinada à válvula que se encontra na parede da casa de máquinas.
Ative todos os filtros e altere o material para “Incêndio”.
Selecione a opção “Válvula de alarme - 3” - 80mm” e clique no botão “Atribuir”.
Posicione o desenho e clique em qualquer ponto da tela.
5.3 Inserindo a bomba hidráulica
1. Inserindo a bomba hidráulica.1. Inserindo a bomba hidráulica.1. Inserindo a bomba hidráulica.1. Inserindo a bomba hidráulica.
Acesse o menu “Incêndio – Bomba para incêndio”.
Altere o plano para XY.
Clique na conexão destinada à bomba.
No diálogo de “Definição de peças” ative todos os filtros e defina o material como sendo
“Bomba hidráulica – Incêndio”.
Desligue os filtros Sentido do fluxo e Ângulos.
Selecione a opção de Bomba 3” - 30CV R210 e clique no botão Atribuir.
Posicione o desenho da bomba.

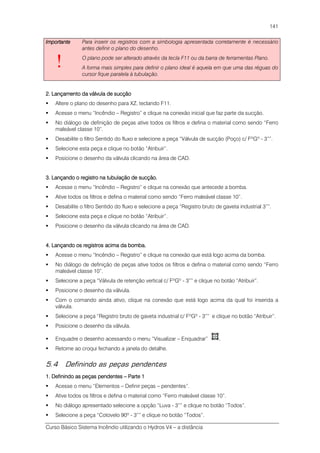

141
!
Para inserir os registros com a simbologia apresentada corretamente é necessário
antes definir o plano do desenho.
O plano pode ser alterado através da tecla F11 ou da barra de ferramentas Plano.
A forma mais simples para definir o plano ideal é aquela em que uma das réguas do
cursor fique paralela à tubulação.
2. Lançamento da válvula de sucção2. Lançamento da válvula de sucção2. Lançamento da válvula de sucção2. Lançamento da válvula de sucção
Altere o plano do desenho para XZ, teclando F11.
Acesse o menu “Incêndio – Registro” e clique na conexão inicial que faz parte da sucção.
Desabilite o filtro Sentido do fluxo e selecione a peça “Válvula de sucção (Poço) c/ FºGº - 3””.
3. Lançando o registro na tubulação de sucção.3. Lançando o registro na tubulação de sucção.3. Lançando o registro na tubulação de sucção.3. Lançando o registro na tubulação de sucção.
Acesse o menu “Incêndio – Registro” e clique na conexão que antecede a bomba.
Desabilite o filtro Sentido do fluxo e selecione a peça “Registro bruto de gaveta industrial 3””.
4. Lançando os registros acima da bomba.4. Lançando os registros acima da bomba.4. Lançando os registros acima da bomba.4. Lançando os registros acima da bomba.
Acesse o menu “Incêndio – Registro” e clique na conexão que está logo acima da bomba.
Selecione a peça “Válvula de retenção vertical c/ FºGº - 3”” e clique no botão “Atribuir”.
Com o comando ainda ativo, clique na conexão que está logo acima da qual foi inserida a
válvula.
Selecione a peça “Registro bruto de gaveta industrial c/ FºGº - 3”” e clique no botão “Atribuir”.
Retorne ao croqui fechando a janela do detalhe.
No diálogo apresentado selecione a opção “Luva - 3”” e clique no botão “Todos”.

142

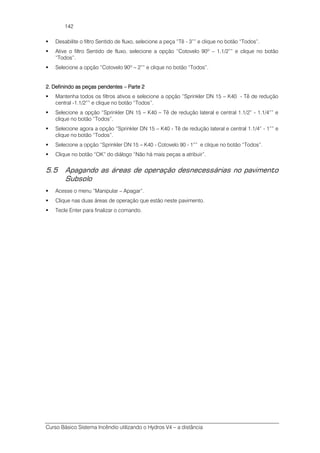

“Todos”.
Selecione a opção “Sprinkler DN 15 – K40 – Tê de redução lateral e central 1.1/2” - 1.1/4”” e
Selecione a opção “Sprinkler DN 15 – K40 - Cotovelo 90 - 1”” e clique no botão “Todos”.
Subsolo

143
Aula 12 – Verificações finais de projeto
1 Dimensionando a bomba de incêndio
Para dar continuidade ao lançamento do projeto, caso você ainda não esteja com o arquivo
do curso aberto, abra o arquivo “Etapa 22 – Dimensionamento da tubulação no Subsolo.prh” na
pasta meus documentosCurso Hydros V4 - Incêndio Arquivos de apoio.
1. Inserindo a bomba na memória de cálculo.1. Inserindo a bomba na memória de cálculo.1. Inserindo a bomba na memória de cálculo.1. Inserindo a bomba na memória de cálculo.
Abra a pasta Subsolo.
Clique no botão “Opções” que está na Memória de Cálculo.
Selecione a opção “Auto preencher”.
Inserindo a bomba na memória de cálculo
2. Dimensionando a bomba de incêndio2. Dimensionando a bomba de incêndio2. Dimensionando a bomba de incêndio2. Dimensionando a bomba de incêndio
Entre as opções apresentadas clique em “Dimensionamento”.
Finalizado o cálculo será apresentado um diálogo com algumas informações relacionadas ao
sistema hidráulico e à bomba de incêndio.
3. Dimensionando a bomba de in3. Dimensionando a bomba de in3. Dimensionando a bomba de in3. Dimensionando a bomba de incêndiocêndiocêndiocêndio
Clique no botão “Escolher modelo”.
Será apresentada uma bomba de 40 CV R230.

144
Dimensionamento da bomba de incêndio
1.1 Planilha de pressões
A fim de realizarmos uma verificação sobre o que está ocorrendo nos sprinklers presentes
na área de operação, assim como os valores resultantes do dimensionamento da bomba,
podemos gerar a planilha de pressões.
1. Gerando a planilha de pressões1. Gerando a planilha de pressões1. Gerando a planilha de pressões1. Gerando a planilha de pressões
No diálogo de dimensionamento da bomba clique no botão “Planilha de pressões”.
Pressão mínima: planilha com os valores mínimos de vazão e pressão que uma bomba deve
fornecer para abastecer os sprinklers presentes na área de operação.
Pressão de funcionamento: planilha com os valores reais de vazão e pressão que a bomba
selecionada irá fornecer aos sprinklers presentes na área de operação.
Clique na opção “Pressão de funcionamento”.
2. Interpretação da planilha2. Interpretação da planilha2. Interpretação da planilha2. Interpretação da planilha
Primeira planilha: sprinklers que estão na área de operação, onde é possível verificar o
diâmetro da rosca, o diâmetro do orifício do chuveiro, o fator K e a vazão e pressão atuante em
cada Sprinkler.
Segunda e terceira planilhas: trechos relacionados à tubulação de recalque e sucção, assim
como todos os dados resultantes do dimensionamento.
Quarta planilha: resumo contendo a altura manométrica, a vazão da bomba, NPSH disponível,
a potência equivalente e a vazão atuante.
Quinta planilha: peças utilizadas na rede e os respectivos comprimentos equivalentes.
Após a interpretação da planilha, feche esta janela.

145
Não deu certo
A planilha está em formato diferente
Se você estiver trabalhando com a versão demonstrativa, a planilha será apresentada no
formato TXT.
Caso você esteja trabalhando com a versão normal, a configuração que acessa a planilha
pode ser alterada. Neste caso, antes de efetuar o dimensionamento da bomba é necessário
definir em qual formato a planilha será gerada, sendo possível escolher entre os formatos RTF,
HTML e TXT.
Essa definição pode ser feita através do menu Configurações, item Relatórios.
1.2 Diagrama de pressões
1. Gerando o diagrama de pressões1. Gerando o diagrama de pressões1. Gerando o diagrama de pressões1. Gerando o diagrama de pressões
Clique no botão “Diagrama de pressões” presente no diálogo de dimensionamento da bomba.
Efetue um zoom aproximando o desenho da bomba hidráulica.
Feche a janela do diagrama de pressões.
Acesse novamente o diálogo de dimensionamento da bomba, clicando com o botão direito
sobre a mesma.
Clique na opção “Dimensionamento”.
1.3 Curvas do sistema
A partir do diálogo de dimensionamento da bomba, pode-se acessar os gráficos de "Altura
por Vazão", "NPSH por Vazão", "Potência por Vazão" e "Rendimento por Vazão".
Nestes gráficos será apresentado o ponto de trabalho ideal da bomba que foi selecionada.
1. Gerando a Curva do sistema1. Gerando a Curva do sistema1. Gerando a Curva do sistema1. Gerando a Curva do sistema
Clique no botão “Curva do sistema” presente no diálogo de dimensionamento da bomba.
Efetue um zoom aproximando o gráfico que corresponde a curva Altura x Vazão.
Feche a janela da curva do sistema.

146
Feche a Memória de cálculo.
Curva vazão x altura
1.4 Alterando o diâmetro da tubulação próxima a bomba
1. Acessando o detalhe1. Acessando o detalhe1. Acessando o detalhe1. Acessando o detalhe
Efetue um duplo clique na linha do detalhe isométrico.
Defina o ângulo como sendo “210°” e clique no botão “Abrir”.
No aviso apresentado clique no botão “Sim” para confirmar a alteração.
Pressione e mantenha pressionada a tecla “CTRL” e clique nos níveis “Arq. Cobertura”, “Arq.
Subsolo”, “Arq. Tipo” e “Arq. Térreo”.
Desabilite as opções “Visível” e “Ativo” efetuando um duplo clique sobre cada uma.
Clique duas vezes sobre o botão “OK”.
2. Alter2. Alter2. Alter2. Alterando os tubosando os tubosando os tubosando os tubos
Acesse o menu “Elementos – Alterar propriedades”.
Desative as opções “rede” e “material”, ative a opção “diâmetro” e defina o diâmetro como
sendo “100mm”.
Selecione os tubos que vão da sucção até o Tê localizado logo abaixo da coluna de Sprinkler.
Caso a linha de comando não apresente 22 seleções, cancele o procedimento e refaça-o até
obter 22 seleções.
Tecle Enter.

147
3. Redefinindo as peças3. Redefinindo as peças3. Redefinindo as peças3. Redefinindo as peças
Acesse o menu “Elementos- Definir peças – Pendentes”.
Selecione a peça “Cotovelo 90° - 4”” e clique no botão “Todos”.
Selecione a opção “Válvula de alarme - 4”” e clique no botão “Atribuir”.
Clique na opção “Próximo”.
Desabilite o filtro Sentido de fluxo, selecione a “Válvula de sucção poço - 4”” e clique no botão
“Atribuir”.
Ative o filtro Sentido de fluxo, selecione a opção “Registro bruto de gaveta industrial - 4”” e
clique no botão “Atribuir”.
Selecione a opção “Válvula de retenção vertical - 4”” e clique no botão “Atribuir”.
Selecione a opção “Registro bruto de gaveta industrial – 4”” e clique no botão “Atribuir”.
Finalizada a seleção de peças, o diálogo será encerrado.
ObservaçãoObservaçãoObservaçãoObservação
!
Neste exemplo aplicamos o mesmo diâmetro para os trechos de sucção e recalque,
no entanto, normalmente costuma-se colocar para a sucção uma bitola superior a
bitola de recalque.
Não deu certo
A seqüência foi diferente
Caso não tenha dado a mesma ordem na definição das peças tal como apresentado no vídeo,
é porque a seleção dos tubos não foi efetuada exatamente na mesma seqüência indicada, pois
a ordem da definição das peças corresponde a ordem da seleção das conexões ou tubos.
Neste caso deve-se verificar as peças que foram inseridas, e mesmo fora da seqüência efetuar
a definição das mesmas.
Esta alteração na seqüência de definição de peças não irá influenciar no dimensionamento.
1.5 Planilha de pressões após a alteração da tubulação
1. Dimensionamento da bomba1. Dimensionamento da bomba1. Dimensionamento da bomba1. Dimensionamento da bomba
Clique em “Dimensionamento”.
Defina o grupo como sendo “3” x 3”” e clique no botão “Escolher modelo”.
O resultado apresentado indicará que a bomba a ser aplicada pode ser uma de 30CV R210, no
entanto esta bomba está no limite da aplicação (o quadrinho azul está quase sobre o
quadrinho vermelho).
Altere o grupo para “2.1/2” x 2.1/2”” e clique no botão “Escolher modelo”. Será apresentado
um aviso indicando que não foi possível definir a bomba necessária.
Mesmo alterando para os demais grupos este aviso continuará sendo indicado.
Retorne para o grupo “3” x 3”” e clique no botão “Escolher modelo” para retornar a bomba
definida anteriormente.

148
ConclusãoConclusãoConclusãoConclusão
!
Ao clicar no botão escolher modelo, o software verifica a bomba mais
próxima do ideal dentre as cadastradas no programa, de acordo com o grupo
definido na configuração. Para a bomba ser válida, as curvas no gráfico indicado no
diálogo de dimensionamento devem estar se cruzando e o quadrado vermelho deve
estar acima do quadrado azul.
Como a bomba de 30CV com rotor 210 ficou muito próxima do mínimo
necessário e a bomba de 40 CV com rotor 230 é muito grande para esta situação o
ideal é pesquisar uma bomba além das cadastradas no programa e inseri-la no
Cadastro.
2 Cadastrando uma nova bomba
Para efetuar o cadastramento de uma bomba é necessário ter um gráfico de curva de
bombas, os quais são disponibilizados pelos fabricantes.
O cadastramento é efetuado tomando como referência 3 pontos de cada um dos seguintes
fatores:
Vazão
Altura manométrica
Potência
Polegadas
A bomba deste exemplo terá as seguintes características:
Potência: 40CV
Diâmetro do rotor: 220mm
Diâmetro da sucção: 3”
Diâmetro do recalque: 2”
Gráfico das curvas da bomba

149
Tomamos 3 pontos de referência de vazão, como indicados no gráfico, e traçamos uma
reta vertical até que ela cruze as linhas rosas. Em seguida traçamos linhas horizontais, que estão
representadas pelas linhas verdes, a partir das quais obtemos os valores desejados.
1. Configuração1. Configuração1. Configuração1. Configuração –––– Bomba HidráulicaBomba HidráulicaBomba HidráulicaBomba Hidráulica
Acesse o menu “Configurações – Bomba hidráulica”.
Clique no botão abaixo da lista de Modelos.
Defina o nome da bomba como “40CV - 220mm”.
No topo da tabela defina a potência com o valor “40”.
Clique no botão abaixo da tabela de Dados.
Defina:
Ponto da curva 1 2 3
Vazão 30 50 80
Altura 100 96 85
NPSH 3 4.3 6.9
Potência 26 34 42
Rendimento 42 52 60
Clique no botão “Fechar” para finalizar o cadastro desta bomba na configuração da bomba de
incêndio.
2. Configuração2. Configuração2. Configuração2. Configuração –––– ItensItensItensItens
Acesse o menu “Configurações – Itens”.
Selecione a opção “Bomba hidráulica – Incêndio”.
Abaixo da tabela Grupos, clique no botão .
Defina o nome “Bomba exemplo”, a unidade “pç” e clique no botão “OK”.
Clique no botão abaixo da tabela Itens.
No diálogo que será apresentado defina a descrição “40CV –220mm”.
3. Configuração3. Configuração3. Configuração3. Configuração –––– Peças para incêndio IPeças para incêndio IPeças para incêndio IPeças para incêndio I
Acesse o menu “Configurações - Peças para incêndio”.
Clique no botão ao lado do material Bomba hidráulica – Incêndio, selecione a peça “3“ x
2”” e clique no botão que está ativo abaixo da lista.
Defina o nome como sendo “40CV - 220mm” e clique no botão “OK”.
4. Configuração4. Configuração4. Configuração4. Configuração –––– Peças para incêndio IIPeças para incêndio IIPeças para incêndio IIPeças para incêndio II

150
Altere o Tipo para “Bomba hidráulica”.
Clique no botão “Dados adicionais”, localize a opção Bomba “40CV - 220mm” e clique no
botão “OK”.
Clique agora no botão abaixo da tabela Itens associados.
Defina o material como “Bomba hidráulica – Incêndio”, o grupo como “Bomba exemplo”, o item
como “40 CV – 220mm” e quantidade “1 pç”.
Clique em “OK”.
Clique no botão abaixo da tabela Informações geométricas.
Informe a ligação como sendo “Entrada”, o diâmetro com “3””, o ângulo como sendo “0” e o
comprimento “0”.
Clique em “OK”.
Clique novamente no botão abaixo da tabela Informações geométricas.
Informe a ligação como sendo “Saída”, o diâmetro com “2”” e o comprimento com o valor “0”.
Clique em “OK”.
5. Configuração5. Configuração5. Configuração5. Configuração –––– Peças para incêndio IIIPeças para incêndio IIIPeças para incêndio IIIPeças para incêndio III
Clique no botão “Definir”.
Clique no botão ao lado da pasta Elementos hidráulicos.
Selecione a biblioteca “Bombas”.
Clique no símbolo da bomba apresentado no quadro ao lado e clique no botão “OK”.
Clique no botão “Fechar” para concluir o cadastro.
2.1 Verificando os resultados da bomba cadastrada
1. Verificando a bomba cadastrada1. Verificando a bomba cadastrada1. Verificando a bomba cadastrada1. Verificando a bomba cadastrada –––– Parte 1Parte 1Parte 1Parte 1
Clique em “Dimensionamento”.
Altere o Grupo para “3” x 2””.
Altere a Peça para “40CV-220mm”.
2. Verificando a bomba cadastrada2. Verificando a bomba cadastrada2. Verificando a bomba cadastrada2. Verificando a bomba cadastrada
Clique no botão “Planilha de pressões” e selecione a opção “Pressão de funcionamento”.
Primeira planilha: pressão nos sprinklers presentes na área de operação.
Segunda e terceira planilha: trechos com as perdas de carga e pressão ao longo do trajeto.
Quarta planilha: valores relacionados à bomba. Constatamos que o valor da vazão neste ponto
é igual a 20.56 l/s, o que será útil para dimensionarmos o reservatório em um passo adiante do
curso.
Feche a planilha de pressões e feche o diálogo de dimensionamento da bomba, retornando ao
detalhe isométrico.

151
Ao elaborarmos um projeto real recomenda-se observar todas as prescrições da NBR
10897:2007 para a aplicação de algumas peças, tais como:
manômetro;
redução concêntrica ligada diretamente na descarga da bomba;
tê flangeado com saída para válvula de alívio, no caso de bomba acoplada a motor de rotação
variável;
válvula de retenção;
tê flangeado com saída para o cabeçote de ensaio ou medidor de vazão, no qual é colocada
uma válvula-gaveta ou borboleta;
válvula-gaveta ou borboleta ligada ao sistema na tubulação de recalque, entre outras.
3 Dimensionamento do reservatório da rede de
sprinkler
A NBR 10897:2007 recomenda que:
“Para risco leve o reservatório deve atender de forma suficiente uma demanda de água para
30 minutos. Já para o risco ordinário a demanda varia de 60 até 90 minutos e para o risco
extraordinário a demanda varia de 90 a 120 minutos.”
Em nosso exemplo estamos trabalhando com o risco ordinário e a vazão dos sprinklers
presentes na área de operação corresponde a 20,56l/seg.
Então:
Q = 20,56 l/s
20,56 l/s = 74,02 m³/h
60 min = 1 hora.
Volume da RTI (Vr) = 74,02 x 1 = 74,02 m³.
4 Geração de desenhos complementares
Chegando ao final do dimensionamento o passo a seguir é realizar a inclusão das
legendas, lista de materiais e a geração de alguns desenhos, como o isométrico geral, a visão 3D e
a geração das pranchas.
Todos estes procedimentos já foram efetuados na etapa 8 deste curso, durante a
realização do projeto da rede com hidrantes. Dessa forma, neste momento apresentaremos os
procedimentos de forma sucinta.
4.1 Esquema isométrico de incêndio
1. Esquema isométrico de incêndio1. Esquema isométrico de incêndio1. Esquema isométrico de incêndio1. Esquema isométrico de incêndio
Acesse a janela de projeto clicando no ícone correspondente.
Acesse o comando “Estrutura–Esquema isométrico de incêndio”.
Grave o esquema isométrico de incêndio acessando o comando “Ferramentas – Gravar
DWG/DXF”.
Escolha uma pasta para salvar o arquivo.
No diálogo Desenho defina o nome “Esquema Isométrico de Incêndio” e clique em “OK”.

152
Feche a janela do esquema isométrico de incêndio.
Esquema isométrico de incêndio
4.2 Visualização tridimensional
1. Gerando a visão 3D1. Gerando a visão 3D1. Gerando a visão 3D1. Gerando a visão 3D
Para gerar a visão 3D clique no ícone .
Clique com o botão direito na tela de CAD e, no menu de contexto, selecione a opção
“Propriedades”.
Após testar algumas modificações, feche o diálogo propriedades.
Pode–se mover e rotacionar o desenho, utilizando as funções da barra de ferramentas
“Posição”.
Outra possibilidade é a geração de cortes no desenho utilizando as funções da barra de
ferramentas “Corte”.
Feche a janela da visualização 3D.

153
Visualização 3D
4.3 Lista de materiais
Acesse o comando “Elementos – Lista de materiais – Relatório do projeto”.
Feche esta lista.
Acesse o comando “Elementos – Lista de materiais – Relatório do pavimento”. Serão
apresentados os materiais relacionados ao pavimento que está aberto, que neste caso é o
pavimento Subsolo.
Feche a lista.
4.4 Gerando as pranchas
1. Renumerando os detalhes1. Renumerando os detalhes1. Renumerando os detalhes1. Renumerando os detalhes....
Acesse o Menu “Elementos – Renumerar Detalhes”.
Ative a opção “Verificar” e clique em “OK”.

154
Renumerando os detalhes
2. Configurando as pranchas2. Configurando as pranchas2. Configurando as pranchas2. Configurando as pranchas
Acesse o menu “Estrutura – Gerar Pranchas” .
No diálogo Gerar pranchas clique no botão “Configurar”.
Defina o tamanho da área útil como sendo “1188 x 840mm”.
Clique em “OK”.
No diálogo gerar pranchas, clique no botão “Nenhum”.
Selecione o detalhe H1 e o pavimento Subsolo.
Configurando as pranchas

155
3. Gerando as pranchas3. Gerando as pranchas3. Gerando as pranchas3. Gerando as pranchas
No diálogo Gerar pranchas clique no botão “OK”.
Serão geradas 2 pranchas.
Acesse o comando “Prancha - Mostrar somente layout”.
Selecione a prancha 2.
Clique com o botão direito sobre o desenho da prancha 2.
Selecione o comando “Mover para a outra prancha”.
Na linha de comando digite o número “1” e tecle Enter.
Elimine a prancha 2 acessando o comando “Prancha – Excluir prancha”.
Acesse o comando “Prancha – Reordenar prancha corrente”.
Clique com o botão direito do mouse sobre o desenho que está fora da folha.
Selecione a opção “Mover” e posicione o mesmo dentro da folha.
Clique em “Fechar” na mensagem que será apresentada.
4. Editando os desenhos4. Editando os desenhos4. Editando os desenhos4. Editando os desenhos
Efetue um duplo clique sobre o detalhe que está mais abaixo da prancha.
Selecione a indicação do detalhe.
Ative o comando “Manipular – mover” e desloque o texto para uma outra posição.
Feche a janela deste detalhe.
5. Inserindo as margens5. Inserindo as margens5. Inserindo as margens5. Inserindo as margens
Acesse o comando “Ferramentas - Ler DWG/DXF”.
Selecione o arquivo “A0.DXF” que está disponível na Biblioteca ou na pasta de instalação do
programa, geralmente em C:Arquivos de programasAltoQiAltoQi Hydros V4
Desative a opção “Converter Escala” e selecione a opção “Inserir em novos níveis”.
Clique no botão “OK” para inserir a margem.
Acesse o comando “Projeto – Salvar arquivo como”.
Esta opção não está acessível na versão demonstrativa!
Selecione uma pasta para salvar o arquivo e defina o nome “Prancha”.
Defina novamente o nome “Prancha”, para associar ao arquivo PRH do Hydros.
A impressão do desenho pode ser efetuada acessando o comando “Projeto – Imprimir”.
O diálogo de impressão não estará acessível na versão demonstrativa!

156
Pranchas

Hydros V4 - Incêndio
