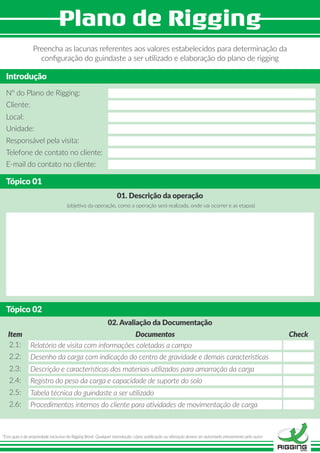

Guia para elaboração
Preencha as lacunas referentes aos valores estabelecidos para determinação da
configuração do guindaste a ser utilizado e elaboração do plano de rigging
Introdução
Tópico 01
N° do Plano de Rigging:
01. Descrição da operação
(objetivo da operação, como a operação será realizada, onde vai ocorrer e as etapas)
Cliente:
Local:
Unidade:
Responsável pela visita:
Telefone de contato no cliente:
E-mail do contato no cliente:
Tópico 02
02. Avaliação da Documentação
2.1:
Item Documentos Check
2.2:
2.3:
2.4:
2.5:
2.6:
Relatório de visita com informações coletadas a campo
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
Desenho da carga com indicação do centro de gravidade e demais características
Descrição e características dos materiais utilizados para amarração da carga
Registro do peso da carga e capacidade de suporte do solo
Tabela técnica do guindaste a ser utilizado
Procedimentos internos do cliente para atividades de movimentação de carga
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
Tópico 05
05. Configuração do Guindaste
5.1:
Item Descrição Valores
5.2:
5.3:
5.4:
5.5:
5.6:
5.7:
5.8:
5.9:
5.10:
5.11:
5.12:
4.1:
Item Descrição Quant.
Total PMA:
Peso
Unit.
Peso
Total
4.2:
4.3:
Tópico 03

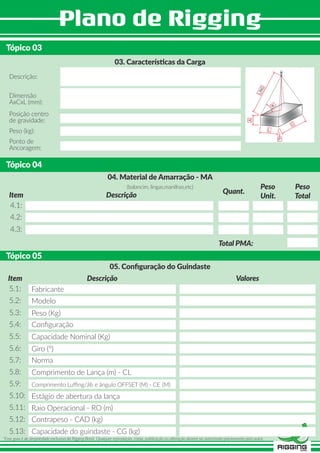

03. Características da Carga
Descrição:
Dimensão
AxCxL (mm):
Peso (kg):
Posição centro
de gravidade:
Ponto de
Ancoragem:
Tópico 04
04. Material de Amarração - MA
(balancim, lingas,manilhas,etc)
Fabricante
Modelo
Peso (Kg)
Configuração
Capacidade Nominal (Kg)
Giro (º)
Norma
Comprimento de Lança (m) - CL
Comprimento Luffing/Jib e ângulo OFFSET (M) - CE (M)
Estágio de abertura da lança
Raio Operacional - RO (m)
Contrapeso - CAD (kg)
5.13: Capacidade do guindaste - CG (kg)
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
5.14:
Item Descrição Valores
5.15:
5.16:
5.17:
5.18:
5.19:
5.20:
5.21:
5.22:
5.23:

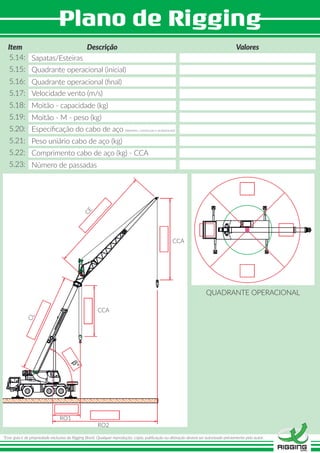

Sapatas/Esteiras
Quadrante operacional (inicial)
Quadrante operacional (final)
Velocidade vento (m/s)
Moitão - capacidade (kg)
Moitão - M - peso (kg)
Especificação do cabo de aço (diâmetro, construção e acabamento)
Peso uniário cabo de aço (kg)
Comprimento cabo de aço (kg) - CCA
Número de passadas
CE
CL
CCA
CCA
RO1
RO2
QUADRANTE OPERACIONAL
Tópico 06

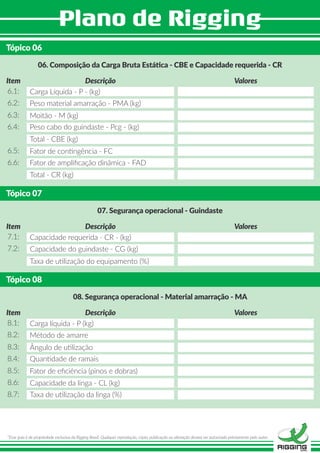

06. Composição da Carga Bruta Estática - CBE e Capacidade requerida - CR
6.1:
Item Descrição Valores
6.2:
6.3:
6.4:
6.5:
6.6:
Carga Líquida - P - (kg)
Peso material amarração - PMA (kg)
Moitão - M (kg)
Peso cabo do guindaste - Pcg - (kg)
Total - CBE (kg)
Fator de contingência - FC
Fator de amplificação dinâmica - FAD
Total - CR (kg)
Tópico 08
08. Segurança operacional - Material amarração - MA
8.1:
Item Descrição Valores
8.2:
8.3:
8.4:
8.5:
8.6:
8.7:
Carga líquida - P (kg)
Método de amarre
Ângulo de utilização
Quantidade de ramais
Fator de eficiência (pinos e dobras)
Capacidade da linga - CL (kg)
Taxa de utilização da linga (%)
Tópico 07
07. Segurança operacional - Guindaste
7.1:
Item Descrição Valores
7.2:
Capacidade requerida - CR - (kg)
Capacidade do guindaste - CG (kg)
Taxa de utilização do equipamento (%)
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
Tópico 09

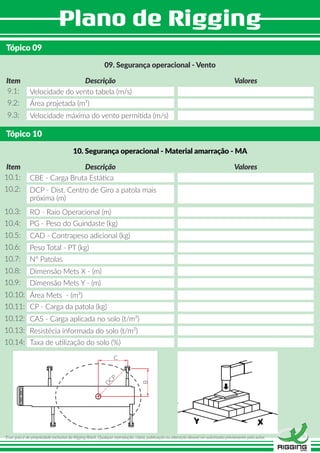

09. Segurança operacional - Vento
9.1:
Item Descrição Valores
9.2:
9.3:
Velocidade do vento tabela (m/s)
Área projetada (m²)
Velocidade máxima do vento permitida (m/s)
Tópico 10
10. Segurança operacional - Material amarração - MA
10.1:
Item Descrição Valores
10.2:
10.3:
10.4:
10.5:
10.6:
10.7:
CBE - Carga Bruta Estática
DCP - Dist. Centro de Giro a patola mais
próxima (m)
RO - Raio Operacional (m)
PG - Peso do Guindaste (kg)
CAD - Contrapeso adicional (kg)
Peso Total - PT (kg)
Nº Patolas
10.8:
10.9:
10.10:
10.11:
10.12:
10.13:
10.14:
Dimensão Mets X - (m)
Dimensão Mets Y - (m)
Área Mets - (m²)
CP - Carga da patola (kg)
CAS - Carga aplicada no solo (t/m²)
Resistêcia informada do solo (t/m²)
Taxa de utilização do solo (%)
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
D
CP
B
C
Tópico 11

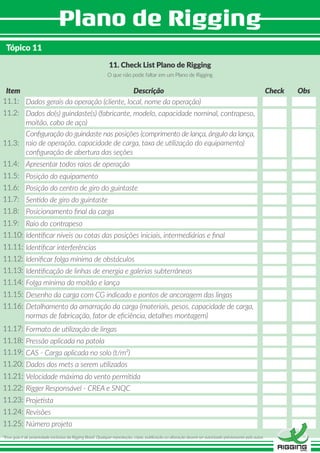

11. Check List Plano de Rigging
O que não pode faltar em um Plano de Rigging
11.1:
Item Descrição ObsCheck
11.2:
11.3:
11.4:
11.5:
11.6:
Dados gerais da operação (cliente, local, nome da operação)
Dados do(s) guindaste(s) (fabricante, modelo, capacidade nominal, contrapeso,
moitão, cabo de aço)
Configuração do guindaste nas posições (comprimento de lança, ângulo da lança,
raio de operação, capacidade de carga, taxa de utilização do equipamento)
configuração de abertura das seções
Apresentar todos raios de operação
Posição do equipamento
Posição do centro de giro do guintaste
11.7:
11.8:
11.9:
11.10:
11.11:
11.12:
Sentido de giro do guintaste
Posicionamento final da carga
Raio do contrapeso
Identificar níveis ou cotas das posições iniciais, intermediárias e final
Identificar interferências
Idenificar folga mínima de obstáculos
11.13:
11.14:
11.15:
11.16:
11.17:
11.18:
Identificação de linhas de energia e galerias subterrâneas
Folga mínima do moitão e lança
Desenho da carga com CG indicado e pontos de ancoragem das lingas
Detalhamento da amarração da carga (materiais, pesos, capacidade de carga,
normas de fabricação, fator de eficiência, detalhes montagem)
Formato de utilização de lingas
Pressão aplicada na patola
11.19:
11.20:
11.21:
11.22:
11.23:
11.24:
CAS - Carga aplicada no solo (t/m²)
Dados dos mets a serem utilizados
Velocidade máxima do vento permitida
Rigger Responsável - CREA e SNQC
Projetista
Revisões
11.25: Número projeto
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
Item Descrição
Observações
Check Obs
11.26:
11.27:
11.28:
11.29:
Equipamentos auxiliares (carretas, bases, calços, etc)
Informações sobre segurança operacional (sinalização, corda guia, bastão
balizador, isolamento de área, balanceamento da carga, interferências,
nivelamento, check-list)
Notas gerais sobre projeto (cotas, vistas, cortes)
Fatores aplicáveis - Amplificação dinâmica e contingência
11.30: Outras informações (detalhamento das etapas, velocidade de operação,
registros, situações em caso de emergência, etc)
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
Tópico 12

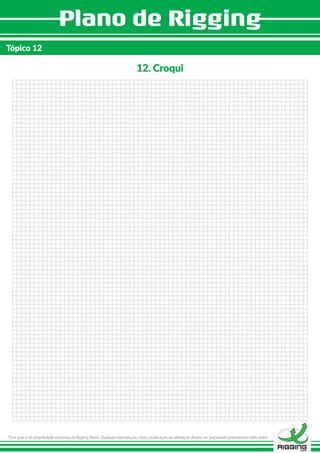

12. Croqui
contato@riggingbrasil.com.br /RiggingBrasil /RiggingBrasilwww.riggingbrasil.com.br/ 11 2532-0529 11 99796-6089
*Esse guia é de propriedade exclusiva da Rigging Brasil. Qualquer reprodução, cópia, publicação ou alteração deverá ser autorizado préviamente pelo autor.
Procedimento Operacional / Method Statement
Um procedimento operacional pode ser elaborado
para acompanhar o Plano de Rigging a fim de
apresentar o objetivo da operação, todas as etapas
a serem realizadas, responsabilidades de cada parte
interessada (cliente, locador, operador, supervisor,
sinaleiro, etc), comunicação utilizada, os documentos
utilizados para cálculos, identificação e mitigação
dos riscos, documentos necessários para início das
atividades (segurança, check lists e obrigatoriedades
normativas), controle de acesso na operação,
isolamento de área, dentre outros.
Tabelas do material de amarração:
Conversão de medidas:
km/h
m/s
Kg
lb
m
ft
Kgf/cm2
kPa
Psi
kPa
Multiplicar por
Dividir por
Multiplicar por
Dividir por
Multiplicar por
Dividir por
Multiplicar por
Dividir por
Multiplicar por
Dividir por
De Para Ação Valor
m/s
km/h
lb
kg
ft
m
kPa
Kgf/cm2
kPa
Psi
3,60
3,60
0,453592
0,453592
0,3048
0,3048
0,010197
0,010197
0,014503
0,014503
