Este documento discute a integração de sistemas renováveis em coberturas verdes. As coberturas verdes reduzem os consumos energéticos de forma passiva através do bom isolamento térmico que fornecem, e podem reduzir os consumos de forma ativa ao serem combinadas com sistemas solares. O documento apresenta três casos de estudo de integração de painéis solares térmicos e fotovoltaicos em coberturas verdes de diferentes formas, discutindo os benefícios de cada abordagem para o desempenho

1. A Integração de Sistemas Renováveis
em Coberturas Verdes
Lisboa, 23 de Setembro 2010

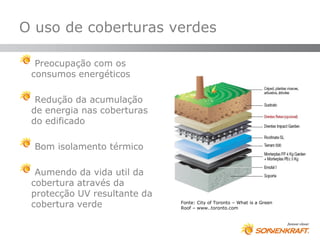

2. O uso de coberturas verdes
Preocupação com os
consumos energéticos
Redução da acumulação
de energia nas coberturas
do edificado
Bom isolamento térmico
Aumendo da vida util da
cobertura através da
protecção UV resultante da
cobertura verde Fonte: City of Toronto – What is a Green
Roof – www..toronto.com

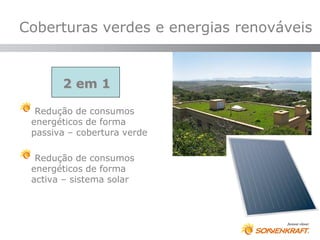

3. Coberturas verdes e energias renováveis
2 em 1
Redução de consumos
energéticos de forma
passiva – cobertura verde
Redução de consumos
energéticos de forma
activa – sistema solar

4. Ter em atenção que:
A combinação sistema
solar vs vegetação
Sistema solar térmico
- A instalação não deve
ter mais de 5% da
superfície sombreada
- Praticamente inoperante
com 20% da superfície
coberta por sombras
Sistema solar fotovoltaico
- Não existência de
sombreamentos

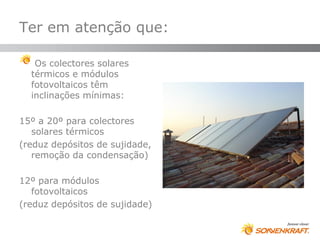

5. Ter em atenção que:
Os colectores solares
térmicos e módulos
fotovoltaicos têm
inclinações mínimas:
15º a 20º para colectores
solares térmicos
(reduz depósitos de sujidade,
remoção da condensação)
12º para módulos
fotovoltaicos
(reduz depósitos de sujidade)

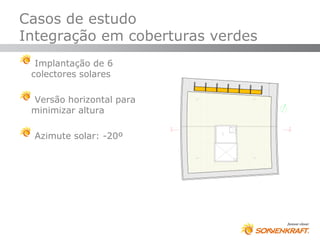

6. Casos de estudo
Integração em coberturas verdes
Implantação de 6
colectores solares
Versão horizontal para
minimizar altura
Azimute solar: -20º

7. Integração em coberturas verdes

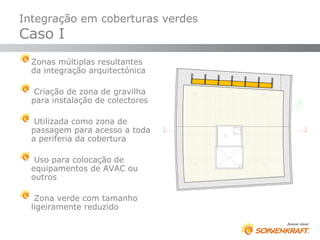

Caso I
Zonas múltiplas resultantes
da integração arquitectónica
Criação de zona de gravilha
para instalação de colectores
Utilizada como zona de
passagem para acesso a toda
a periferia da cobertura
Uso para colocação de
equipamentos de AVAC ou
outros
Zona verde com tamanho
ligeiramente reduzido

8. Integração em coberturas verdes
Campo Solar
Caso I
Zona Verde
Zona de Gravilha

9. Integração em coberturas verdes

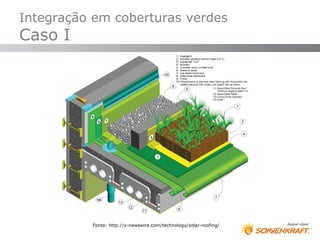

Caso I
Fonte: http://v-newswire.com/technology/solar-roofing/

10. Integração em coberturas verdes

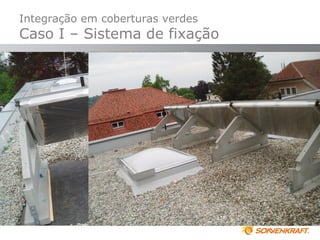

Caso I – Sistema de fixação

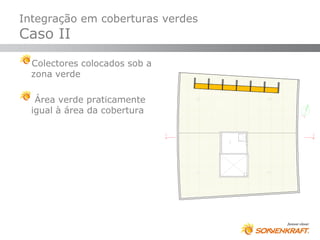

11. Integração em coberturas verdes
Caso II
Colectores colocados sob a
zona verde
Área verde praticamente
igual à área da cobertura

12. Integração em coberturas verdes
Caso II – Sistema de fixação

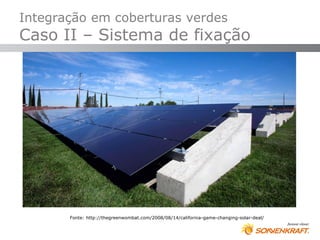

13. Integração em coberturas verdes
Caso II – Sistema de fixação
Fonte: http://thegreenwombat.com/2008/08/14/california-game-changing-solar-deal/

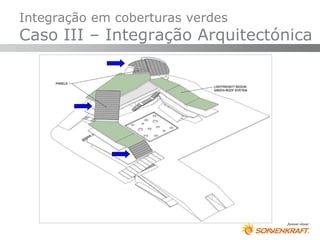

14. Integração em coberturas verdes
Caso III – Integração Arquitectónica

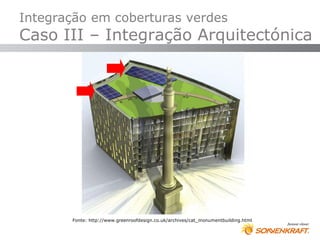

15. Integração em coberturas verdes
Caso III – Integração Arquitectónica
Fonte: http://www.greenroofdesign.co.uk/archives/cat_monumentbuilding.html

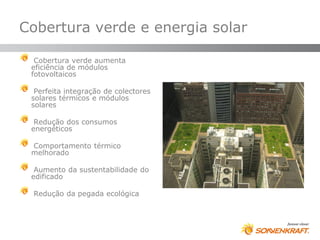

16. Cobertura verde e energia solar
Cobertura verde aumenta
eficiência de módulos
fotovoltaicos
Perfeita integração de colectores
solares térmicos e módulos
solares
Redução dos consumos
energéticos
Comportamento térmico
melhorado
Aumento da sustentabilidade do
edificado
Redução da pegada ecológica

17. FIM
Obrigado pela vossa atenção
