Fusos e escalas
1. Fusos horários
Escalas cartográficas
Acadêmico do curso de Licenciatura em Geografia – UEA
Bolsista do Programa Instituição de Bolsas de Iniciação a Docência
Contato: brendoeqp739@gmail.com ou bwtp.geo16@uea.edu.br

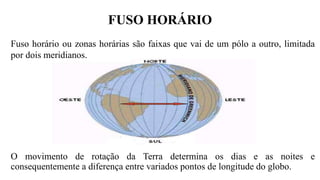

3. FUSO HORÁRIO
O movimento de rotação da Terra determina os dias e as noites e
consequentemente a diferença entre variados pontos de longitude do globo.
Fuso horário ou zonas horárias são faixas que vai de um pólo a outro, limitada
por dois meridianos.

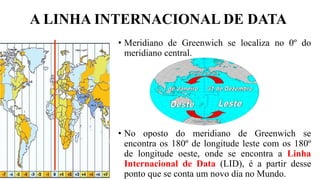

6. A LINHA INTERNACIONAL DE DATA
• Meridiano de Greenwich se localiza no 0º do
meridiano central.
• No oposto do meridiano de Greenwich se
encontra os 180º de longitude leste com os 180º
de longitude oeste, onde se encontra a Linha
Internacional de Data (LID), é a partir desse
ponto que se conta um novo dia no Mundo.
7. COMO CALCULAR O FUSO?
• Uma pessoa se encontra no ponto A, localizado no fuso -4GMT, e realiza
uma ligação às 10h da manhã para outra pessoa localizada em um ponto
B, no fuso 3GMT. A que horas a pessoa localizada no ponto B atendeu a
ligação?
8. COMO CALCULAR O FUSO?
2º passo: localizar a posição dos fusos
Cidade de origem da ligação: -4GMT (quarto fuso horário a oeste de Greenwich)
Cidade de destino da ligação: 3GMT (terceiro fuso horário a leste de Greenwich)
-12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12
1º Passo: construir a faixa dos fusos

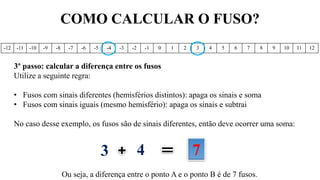

9. COMO CALCULAR O FUSO?
-12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12
3º passo: calcular a diferença entre os fusos
Utilize a seguinte regra:
• Fusos com sinais diferentes (hemisférios distintos): apaga os sinais e soma
• Fusos com sinais iguais (mesmo hemisfério): apaga os sinais e subtrai
No caso desse exemplo, os fusos são de sinais diferentes, então deve ocorrer uma soma:
Ou seja, a diferença entre o ponto A e o ponto B é de 7 fusos.
3 4 7

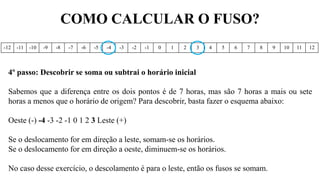

10. COMO CALCULAR O FUSO?
-12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12
4º passo: Descobrir se soma ou subtrai o horário inicial
Sabemos que a diferença entre os dois pontos é de 7 horas, mas são 7 horas a mais ou sete
horas a menos que o horário de origem? Para descobrir, basta fazer o esquema abaixo:
Oeste (-) -4 -3 -2 -1 0 1 2 3 Leste (+)
Se o deslocamento for em direção a leste, somam-se os horários.
Se o deslocamento for em direção a oeste, diminuem-se os horários.
No caso desse exercício, o descolamento é para o leste, então os fusos se somam.

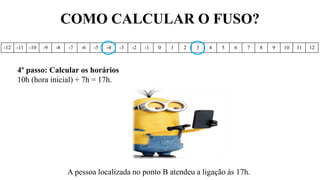

11. COMO CALCULAR O FUSO?
-12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12
4º passo: Calcular os horários
10h (hora inicial) + 7h = 17h.
A pessoa localizada no ponto B atendeu a ligação às 17h.

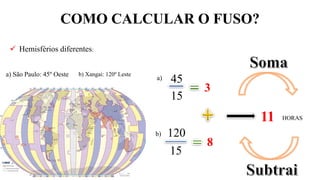

12. COMO CALCULAR O FUSO?
a) São Paulo: 45º Oeste b) Xangai: 120º Leste
45
120
15
a)
b)
15
3
8
11 HORAS
Hemisférios diferentes:

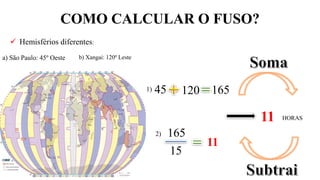

13. COMO CALCULAR O FUSO?
a) São Paulo: 45º Oeste b) Xangai: 120º Leste
45
165
1201)
2)
15
11
11 HORAS
165
Hemisférios diferentes:

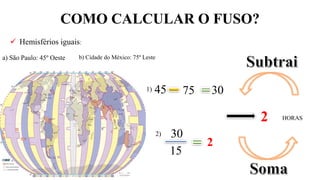

14. COMO CALCULAR O FUSO?
a) São Paulo: 45º Oeste b) Cidade do México: 75º Leste
45
30
751)
2)
15
2
2 HORAS
30
Hemisférios iguais:

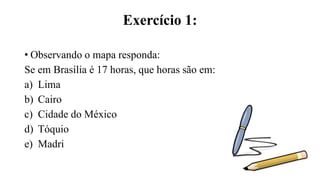

15. Exercício 1:

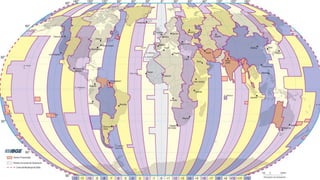

• Observando o mapa responda:
Se em Brasília é 17 horas, que horas são em:
a) Lima
b) Cairo
c) Cidade do México
d) Tóquio
e) Madri
16.

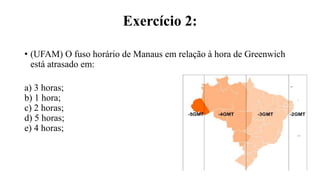

17. Exercício 2:
• (UFAM) O fuso horário de Manaus em relação à hora de Greenwich
está atrasado em:
a) 3 horas;
b) 1 hora;
c) 2 horas;
d) 5 horas;
e) 4 horas;

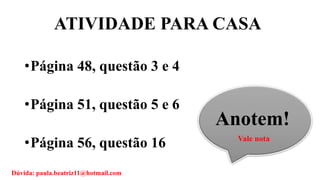

18. ATIVIDADE PARA CASA
•Página 48, questão 3 e 4
•Página 51, questão 5 e 6
•Página 56, questão 16
Anotem!
Vale nota
Dúvida: paula.beatriz11@hotmail.com

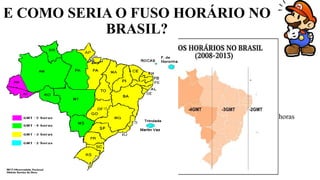

19. E COMO SERIA O FUSO HORÁRIO NO
BRASIL?
Exemplo:
• Acre: 13:00 horas
• Amazonas: 14:00 horas
• Maranhão: 15:00 horas
• Fernando de Noronha: 16:00 horas

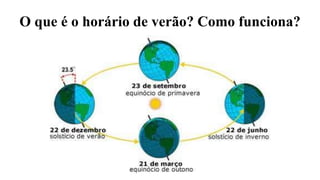

21. O que é o horário de verão? Como funciona?
• Para economizar energia, alguns países no verão (solstício de verão) adotam
o chamado horário de verão.
• Foi adotado no Brasil 1931, mas só obteve êxito a partir de 1985;
• O horário de verão no Brasil estende-se de outubro a fevereiro. Período em
que o centro-sul, a duração dos dias é bem maior.
• É neste período que o governo determina a população adiantar os relógios em
uma hora.

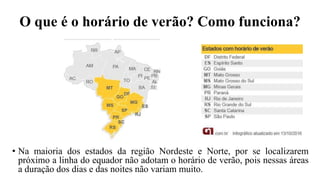

22. O que é o horário de verão? Como funciona?
• Na maioria dos estados da região Nordeste e Norte, por se localizarem
próximo a linha do equador não adotam o horário de verão, pois nessas áreas
a duração dos dias e das noites não variam muito.

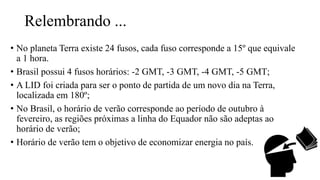

23. Relembrando ...
• No planeta Terra existe 24 fusos, cada fuso corresponde a 15º que equivale
a 1 hora.
• Brasil possui 4 fusos horários: -2 GMT, -3 GMT, -4 GMT, -5 GMT;
• A LID foi criada para ser o ponto de partida de um novo dia na Terra,
localizada em 180º;
• No Brasil, o horário de verão corresponde ao período de outubro à
fevereiro, as regiões próximas a linha do Equador não são adeptas ao
horário de verão;
• Horário de verão tem o objetivo de economizar energia no país.

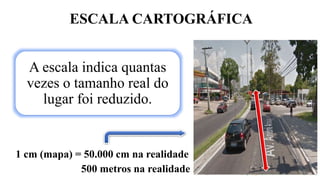

25. ESCALA CARTOGRÁFICA
A escala indica quantas
vezes o tamanho real do
lugar foi reduzido.
1 cm (mapa) = 50.000 cm na realidade
500 metros na realidade

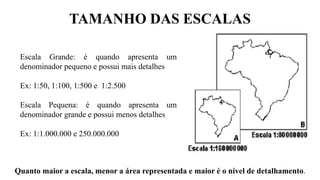

27. TAMANHO DAS ESCALAS
Quanto maior a escala, menor a área representada e maior é o nível de detalhamento.
Escala Grande: é quando apresenta um
denominador pequeno e possui mais detalhes
Ex: 1:50, 1:100, 1:500 e 1:2.500
Escala Pequena: é quando apresenta um
denominador grande e possui menos detalhes
Ex: 1:1.000.000 e 250.000.000
36. FÓRMULA PARA CÁLCULO
E = D - para calcular a Escala.
D = d*E - para calcular a Distância Real.
d = D - para calcular a distância no mapa.
d
E
Onde:
E = escala
D = distância na realidade
d = distância no mapa

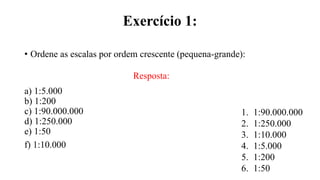

38. Exercício 1:
• Ordene as escalas por ordem crescente (pequena-grande):
a) 1:5.000
b) 1:200
c) 1:90.000.000
d) 1:250.000
e) 1:50
f) 1:10.000
Resposta:
1. 1:90.000.000
2. 1:250.000
3. 1:10.000
4. 1:5.000
5. 1:200
6. 1:50
39. Exercício 2:
• Com qual comprimento será representado uma estrada de 2.500 metros
será representada na escala de 1:10.000
Resposta:
Resposta: Uma linha de 25 centímetros

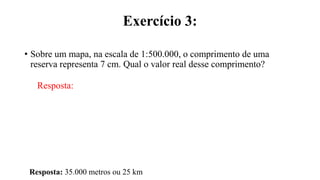

40. Exercício 3:
• Sobre um mapa, na escala de 1:500.000, o comprimento de uma
reserva representa 7 cm. Qual o valor real desse comprimento?
Resposta:
Resposta: 35.000 metros ou 25 km

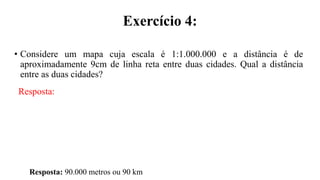

41. Exercício 4:
• Considere um mapa cuja escala é 1:1.000.000 e a distância é de
aproximadamente 9cm de linha reta entre duas cidades. Qual a distância
entre as duas cidades?
Resposta:
Resposta: 90.000 metros ou 90 km

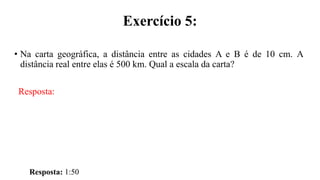

42. Exercício 5:
• Na carta geográfica, a distância entre as cidades A e B é de 10 cm. A
distância real entre elas é 500 km. Qual a escala da carta?
Resposta:
Resposta: 1:50
